Бұрандалы конвейерлер


Slide 1

1

Бұрандалы конвейерлер. Түрлері және қолдану аймағы

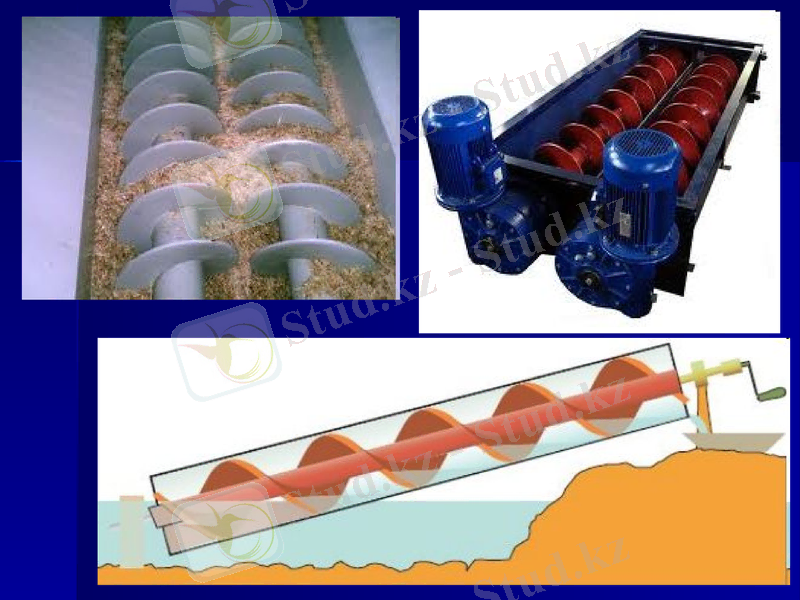

Slide 2

2

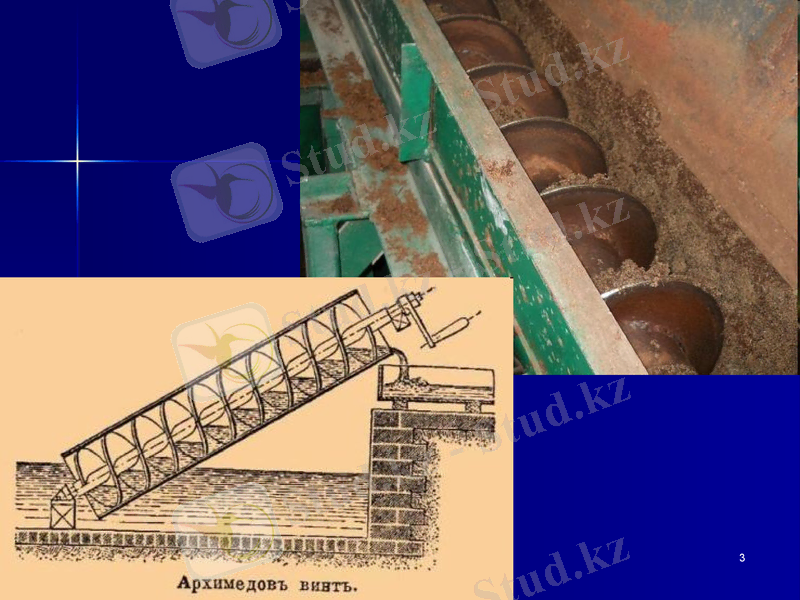

Slide 3

3

Slide 4

5

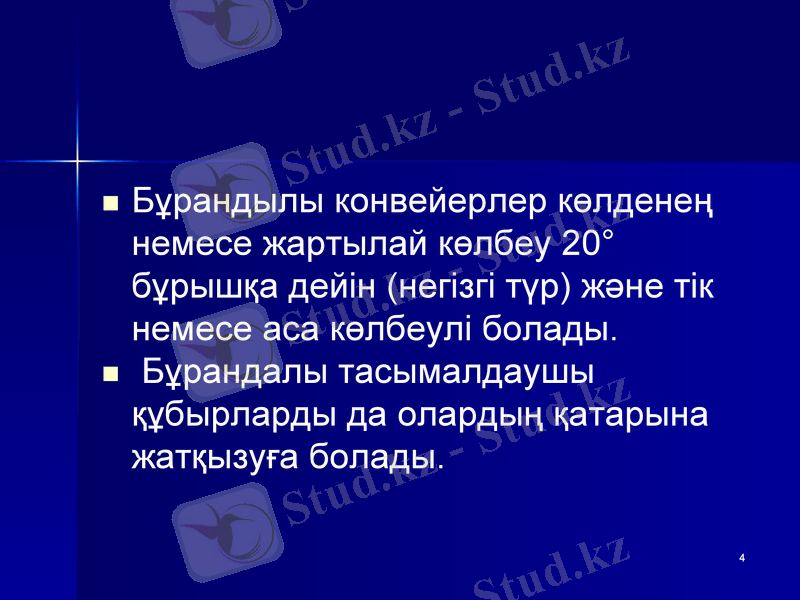

Бұрандылы конвейерлер көлденең немесе жартылай көлбеу 20° бұрышқа дейін (негізгі түр) және тік немесе аса көлбеулі болады.

Бұрандалы тасымалдаушы құбырларды да олардың қатарына жатқызуға болады.

Slide 5

6

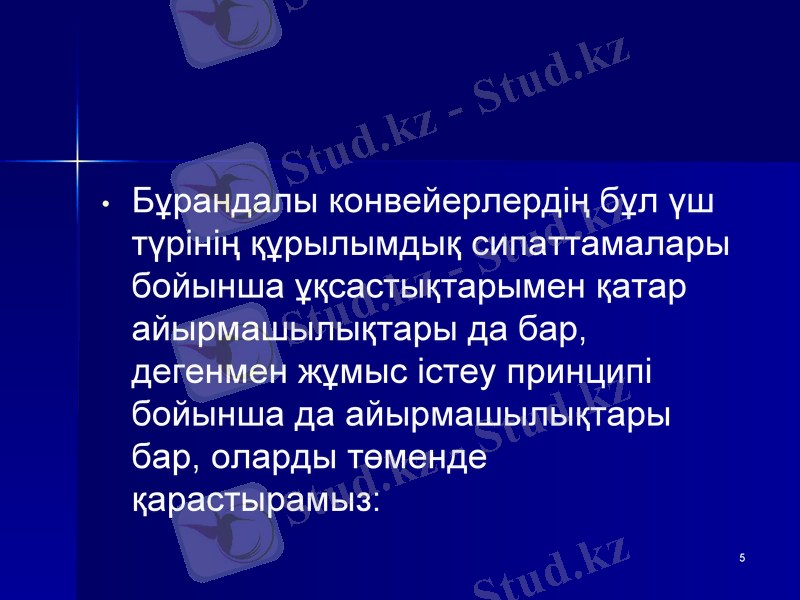

Бұрандалы конвейерлердің бұл үш түрінің құрылымдық сипаттамалары бойынша ұқсастықтарымен қатар айырмашылықтары да бар, дегенмен жұмыс істеу принципі бойынша да айырмашылықтары бар, оларды төменде қарастырамыз:

Slide 6

7

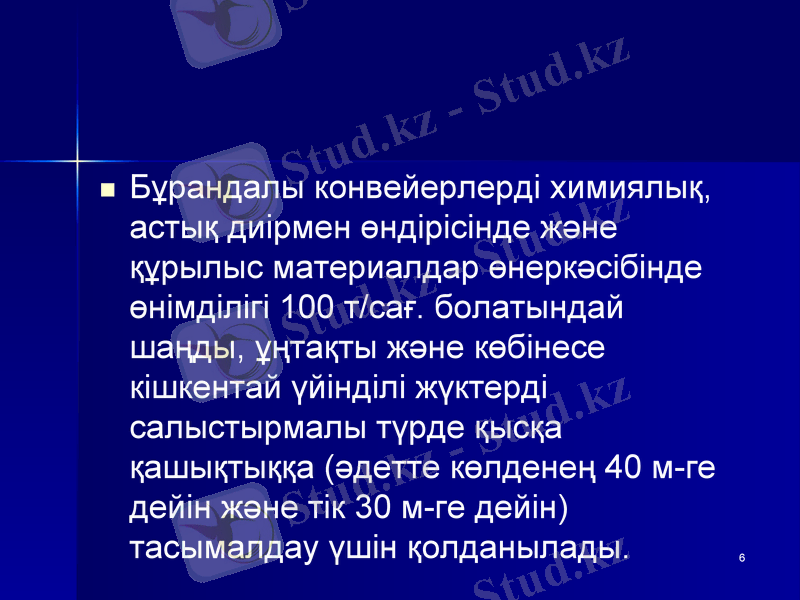

Бұрандалы конвейерлерді химиялық, астық диірмен өндірісінде және құрылыс материалдар өнеркәсібінде өнімділігі 100 т/сағ. болатындай шаңды, ұңтақты және көбінесе кішкентай үйінділі жүктерді салыстырмалы түрде қысқа қашықтыққа (әдетте көлденең 40 м-ге дейін және тік 30 м-ге дейін) тасымалдау үшін қолданылады.

Slide 7

8

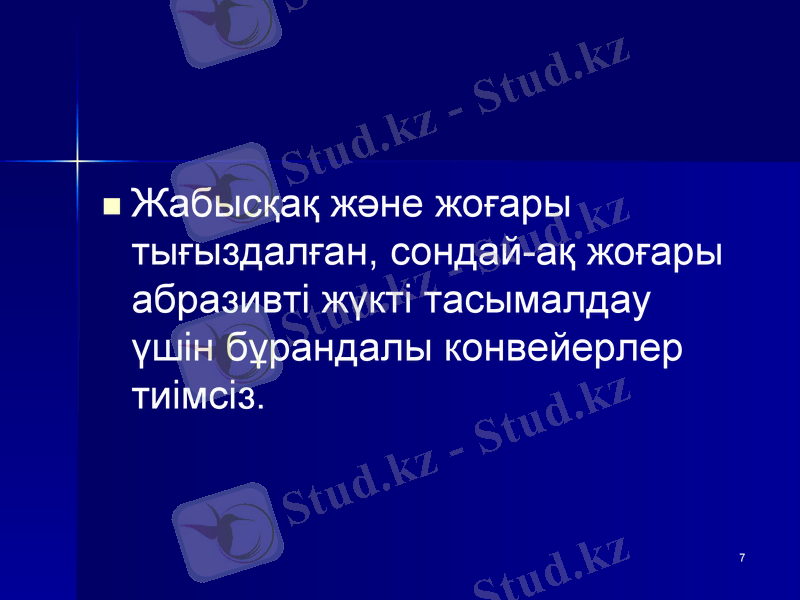

Жабысқақ және жоғары тығыздалған, сондай-ақ жоғары абразивті жүкті тасымалдау үшін бұрандалы конвейерлер тиімсіз.

Slide 8

9

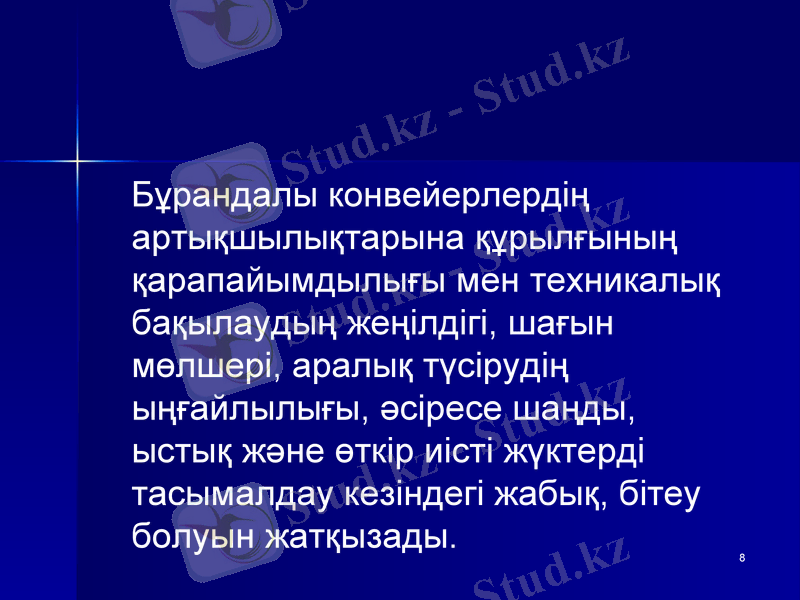

Бұрандалы конвейерлердің артықшылықтарына құрылғының қарапайымдылығы мен техникалық бақылаудың жеңілдігі, шағын мөлшері, аралық түсірудің ыңғайлылығы, әсіресе шаңды, ыстық және өткір иісті жүктерді тасымалдау кезіндегі жабық, бітеу болуын жатқызады.

Slide 9

10

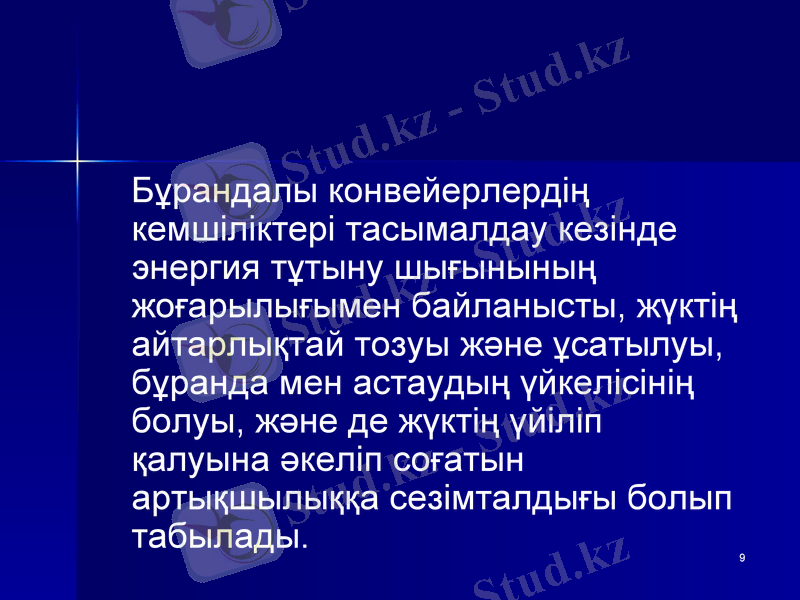

Бұрандалы конвейерлердің кемшіліктері тасымалдау кезінде энергия тұтыну шығынының жоғарылығымен байланысты, жүктің айтарлықтай тозуы және ұсатылуы, бұранда мен астаудың үйкелісінің болуы, және де жүктің үйіліп қалуына әкеліп соғатын артықшылыққа сезімталдығы болып табылады.

Slide 10

13

Slide 11

14

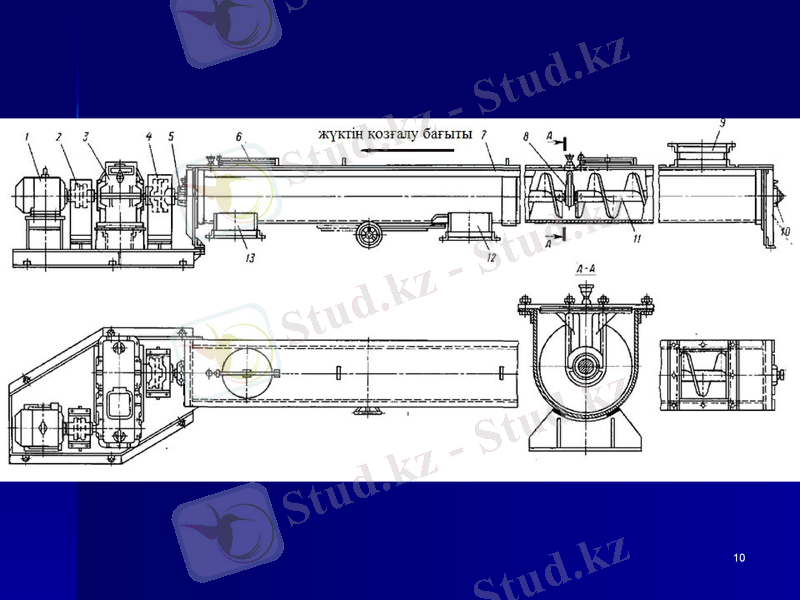

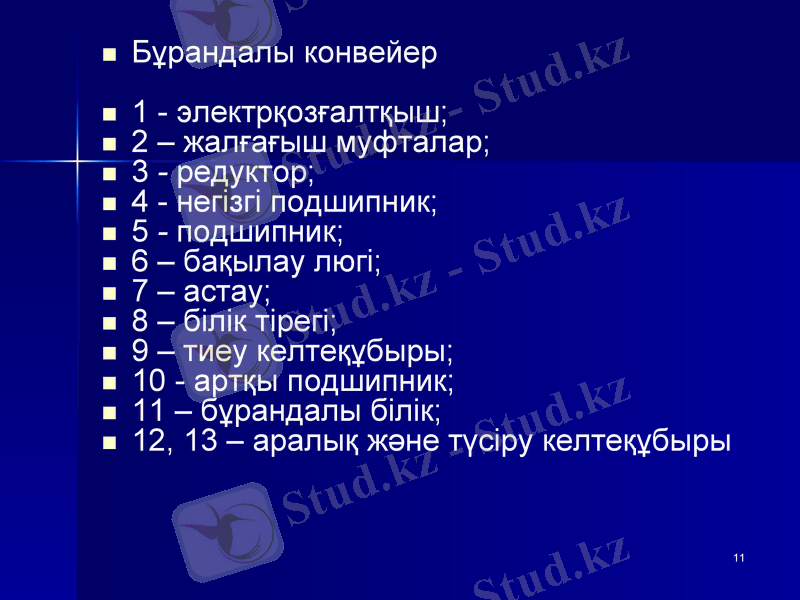

Бұрандалы конвейер

1 - электрқозғалтқыш;

2 - жалғағыш муфталар;

3 - редуктор;

4 - негізгі подшипник;

5 - подшипник;

6 - бақылау люгі;

7 - астау;

8 - білік тірегі;

9 - тиеу келтеқұбыры;

10 - артқы подшипник;

11 - бұрандалы білік;

12, 13 - аралық және түсіру келтеқұбыры

Slide 12

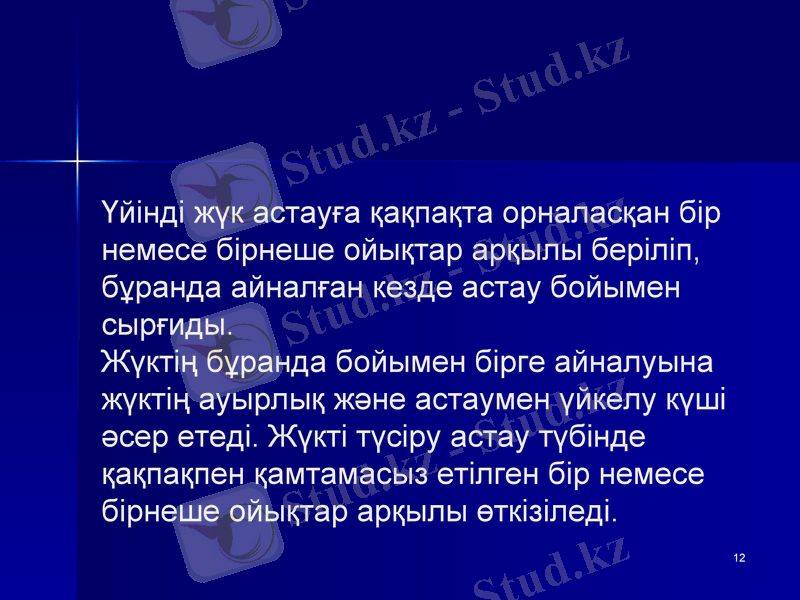

Үйінді жүк астауға қақпақта орналасқан бір немесе бірнеше ойықтар арқылы беріліп, бұранда айналған кезде астау бойымен сырғиды. Жүктің бұранда бойымен бірге айналуына жүктің ауырлық және астаумен үйкелу күші әсер етеді. Жүкті түсіру астау түбінде қақпақпен қамтамасыз етілген бір немесе бірнеше ойықтар арқылы өткізіледі.

15

Slide 13

16

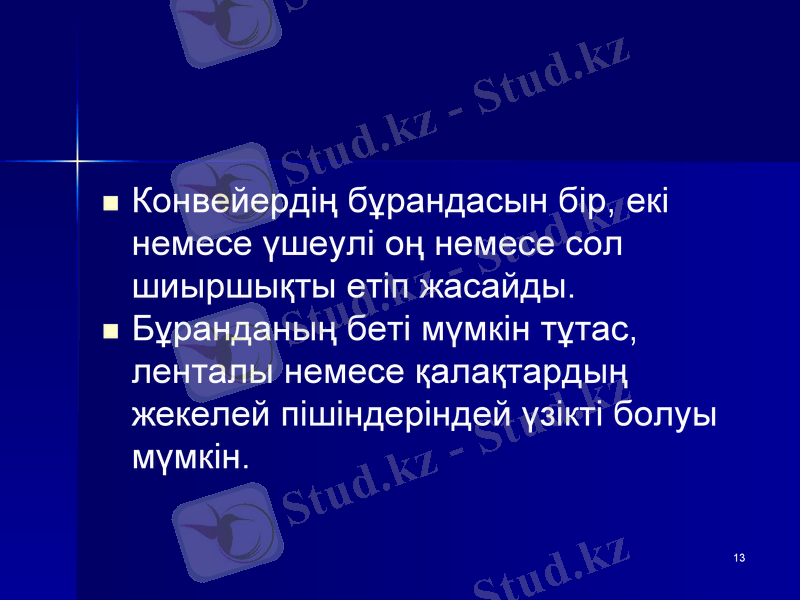

Конвейердің бұрандасын бір, екі немесе үшеулі оң немесе сол шиыршықты етіп жасайды.

Бұранданың беті мүмкін тұтас, ленталы немесе қалақтардың жекелей пішіндеріндей үзікті болуы мүмкін.

Slide 14

17

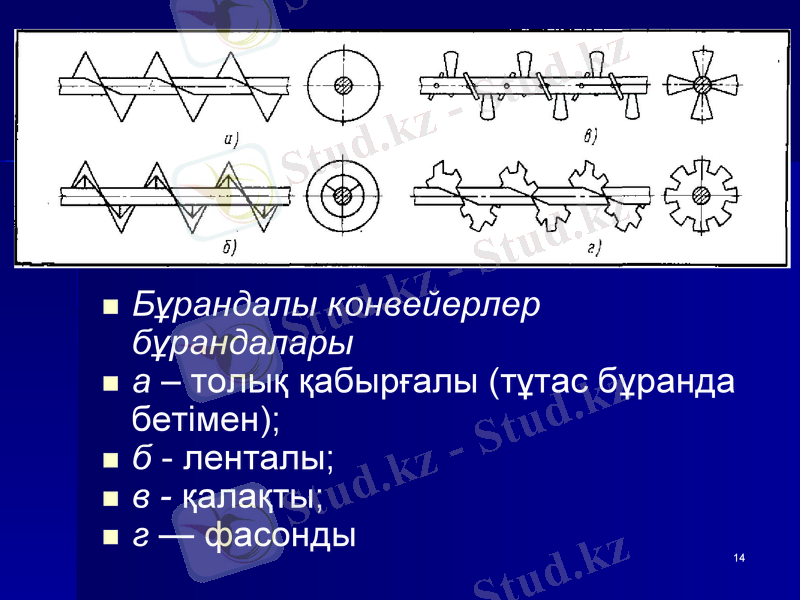

Бұрандалы конвейерлер бұрандалары

а - толық қабырғалы (тұтас бұранда бетімен) ;

б - ленталы;

в - қалақты;

г - фасонды

Slide 15

18

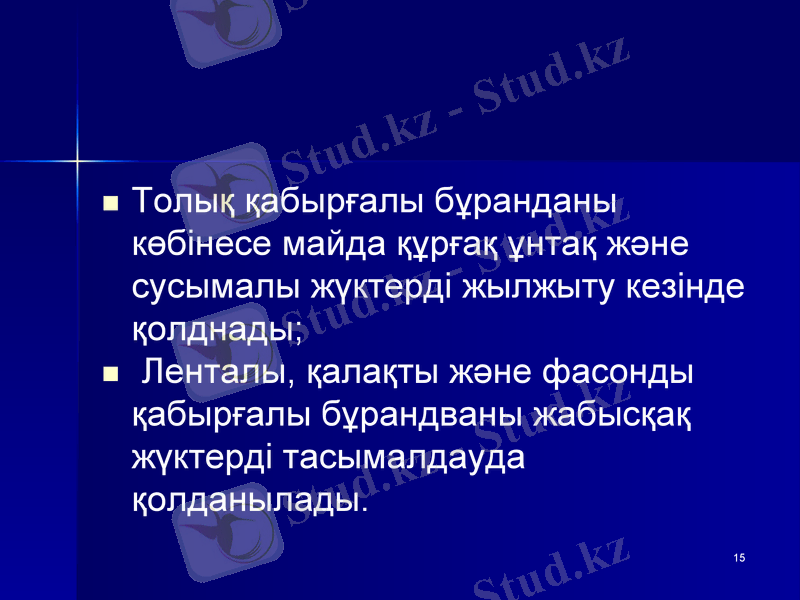

Толық қабырғалы бұранданы көбінесе майда құрғақ ұнтақ және сусымалы жүктерді жылжыту кезінде қолднады;

Ленталы, қалақты және фасонды қабырғалы бұрандваны жабысқақ жүктерді тасымалдауда қолданылады.

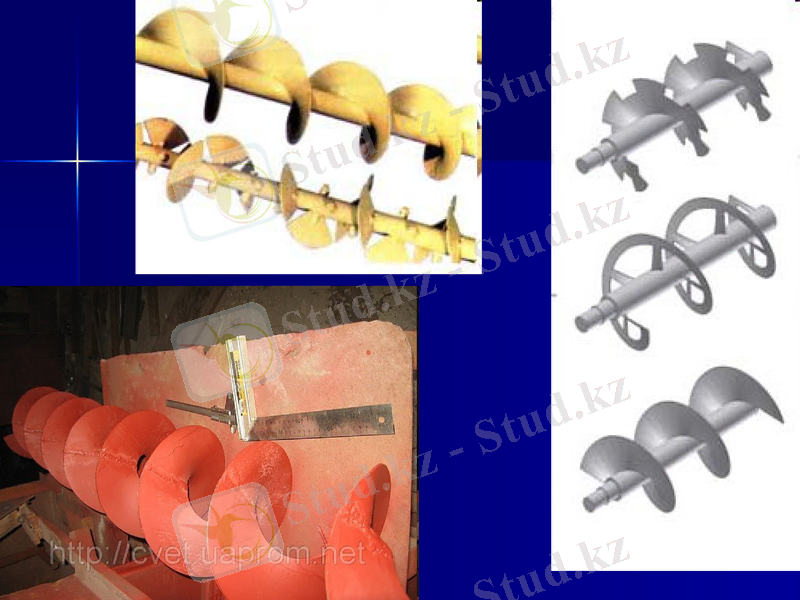

Slide 16

19

Slide 17

21

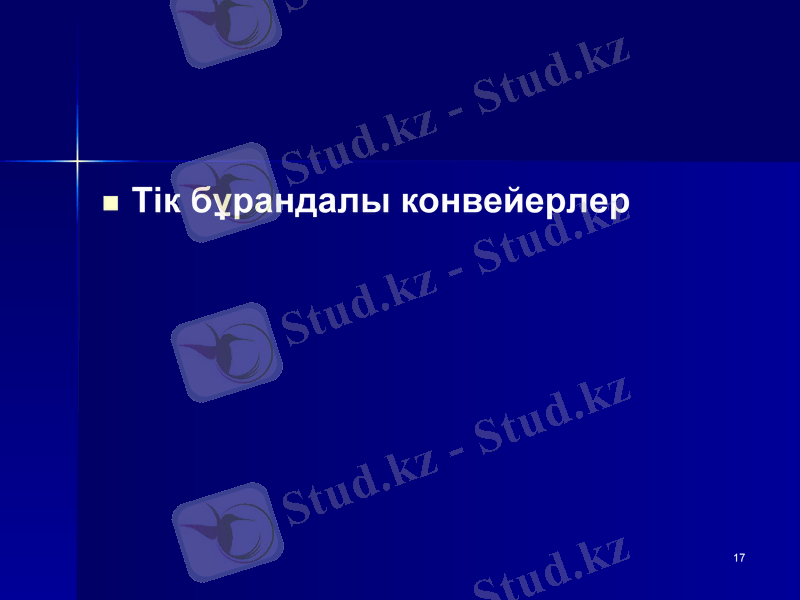

Тік бұрандалы конвейерлер

Slide 18

22

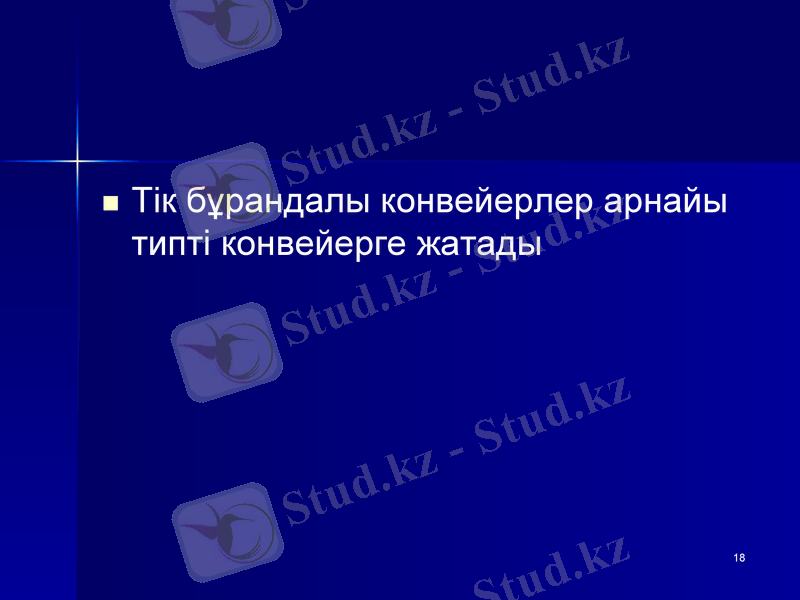

Тік бұрандалы конвейерлер арнайы типті конвейерге жатады

Slide 19

23

Slide 20

24

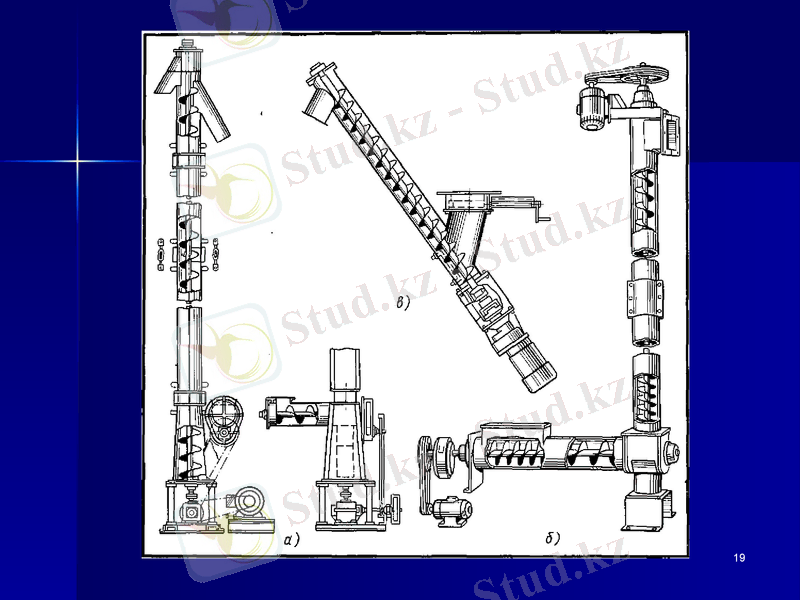

а, б - тік;

в - биік еңісті

Slide 21

25

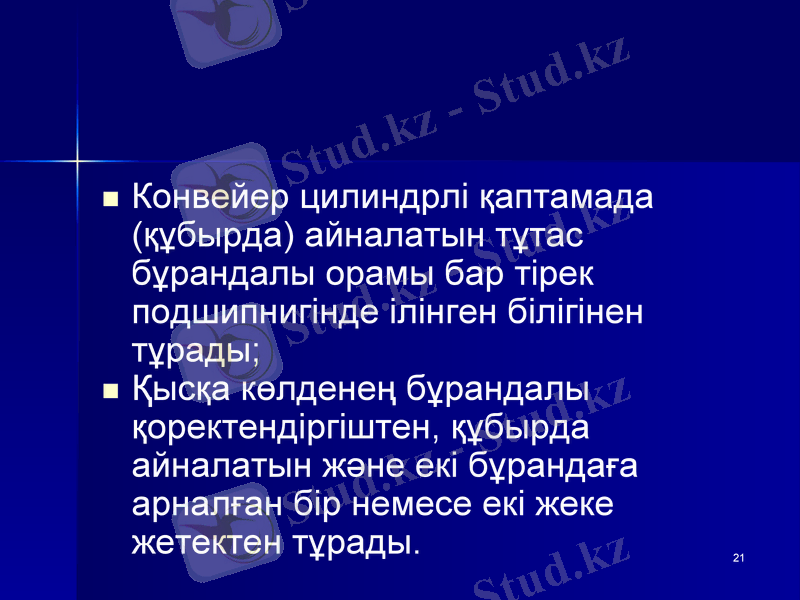

Конвейер цилиндрлі қаптамада (құбырда) айналатын тұтас бұрандалы орамы бар тірек подшипнигінде ілінген білігінен тұрады;

Қысқа көлденең бұрандалы қоректендіргіштен, құбырда айналатын және екі бұрандаға арналған бір немесе екі жеке жетектен тұрады.

Slide 22

27

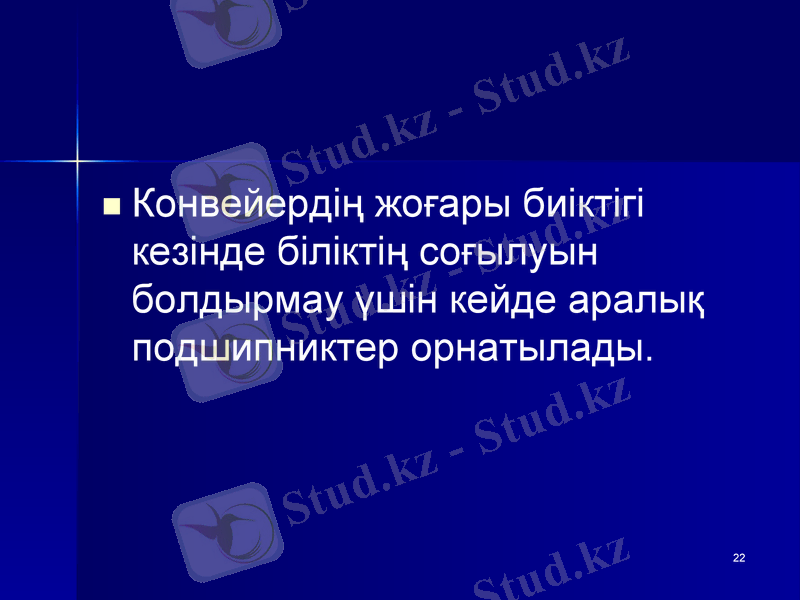

Конвейердің жоғары биіктігі кезінде біліктің соғылуын болдырмау үшін кейде аралық подшипниктер орнатылады.

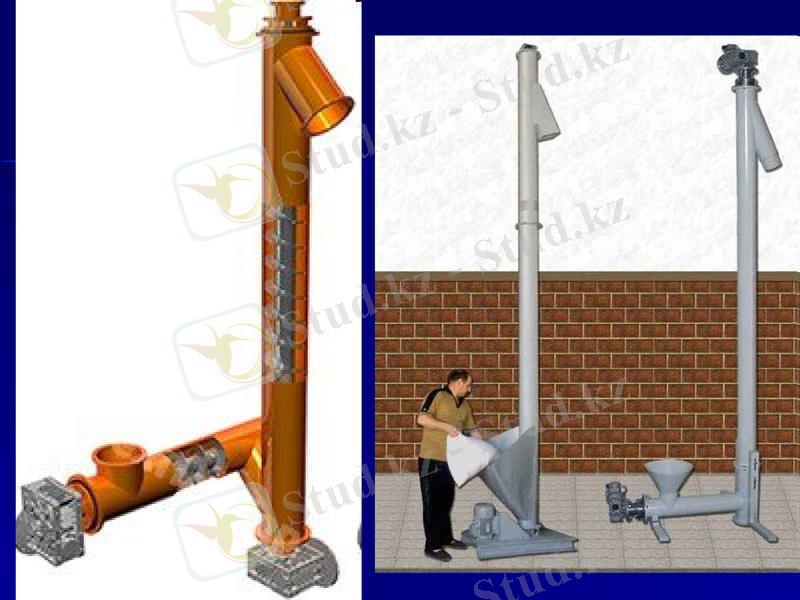

Slide 23

28
