Қазақстан Республикасы Ауыл шаруашылығы
министрлігі
Жәңгір хан атындағы Батыс Қазақстан аграрлық-
техникалық университеті

“Ветеринария және
биоқауіпсіздік” жоғары
Тақырыбы: мектебі
Бөтелке жуғыш
машинасындағы ыдыстарды жууды
автоматтандыру жүйесі,
Жабдықтар мен құбыржолдарды жууды
автоматтандыру
Дайындаған:Вм-31 тобының
студенті Адыров Ғ.Б.
Тексерген: а.о. Валиева Ж.М.

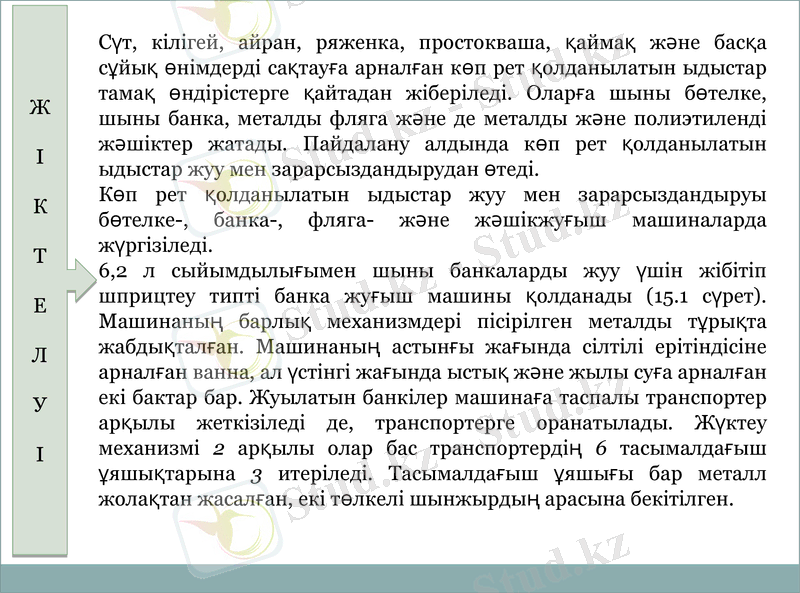

Сүт, кілігей, айран, ряженка, простокваша, қаймақ және
басқа сұйық өнімдерді сақтауға арналған көп рет
қолданылатын ыдыстар тамақ өндірістерге қайтадан
Ж жіберіледі. Оларға шыны бөтелке, шыны банка, металды
фляга және де металды және полиэтиленді жәшіктер
І жатады. Пайдалану алдында көп рет қолданылатын
ыдыстар жуу мен зарарсыздандырудан өтеді.
К Көп рет қолданылатын ыдыстар жуу мен
зарарсыздандыруы бөтелке-, банка-, фляга- және
Т жәшікжуғыш машиналарда жүргізіледі.
6,2 л сыйымдылығымен шыны банкаларды жуу үшін жібітіп
Е шприцтеу типті банка жуғыш машины қолданады (15.1
сүрет). Машинаның барлық механизмдері пісірілген
Л металды тұрықта жабдықталған. Машинаның астынғы
жағында сілтілі ерітіндісіне арналған ванна, ал үстінгі
У жағында ыстық және жылы суға арналған екі бактар бар.
Жуылатын банкілер машинаға таспалы транспортер
І арқылы жеткізіледі де, транспортерге оранатылады.
Жүктеу механизмі 2 арқылы олар бас транспортердің 6
тасымалдағыш ұяшықтарына 3 итеріледі. Тасымалдағыш
ұяшығы бар металл жолақтан жасалған, екі төлкелі
шынжырдың арасына бекітілген.

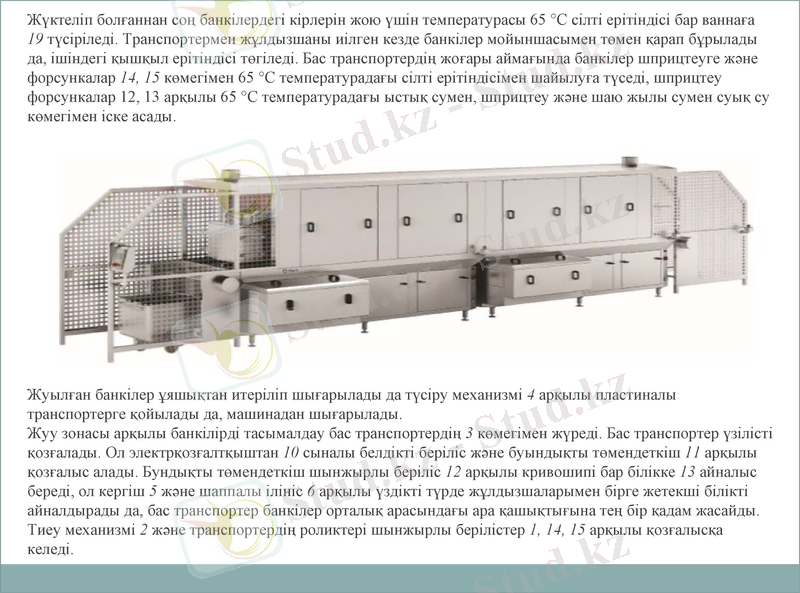

Жүктеліп болғаннан соң банкілердегі кірлерін жою үшін температурасы 65 °С сілті ерітіндісі бар ваннаға
19 түсіріледі. Транспортермен жұлдызшаны иілген кезде банкілер мойыншасымен төмен қарап бұрылады
да, ішіндегі қышқыл ерітіндісі төгіледі. Бас транспортердің жоғары аймағында банкілер шприцтеуге және
форсункалар 14, 15 көмегімен 65 °С температурадағы сілті ерітіндісімен шайылуға түседі, шприцтеу
форсункалар 12, 13 арқылы 65 °С температурадағы ыстық сумен, шприцтеу және шаю жылы сумен суық су
көмегімен іске асады.

Жуылған банкілер ұяшықтан итеріліп шығарылады да түсіру механизмі 4 арқылы пластиналы
транспортерге қойылады да, машинадан шығарылады.
Жуу зонасы арқылы банкілірді тасымалдау бас транспортердің 3 көмегімен жүреді. Бас транспортер
үзілісті қозғалады. Ол электрқозғалтқыштан 10 сыналы белдікті беріліс және буындықты төмендеткіш 11
арқылы қозғалыс алады. Бундықты төмендеткіш шынжырлы беріліс 12 арқылы кривошипі бар білікке 13
айналыс береді, ол кергіш 5 және шаппалы ілініс 6 арқылы үздікті түрде жұлдызшаларымен бірге жетекші
білікті айналдырады да, бас транспортер банкілер орталық арасындағы ара қашықтығына тең бір қадам
жасайды. Тиеу механизмі 2 және транспортердің роликтері шынжырлы берілістер 1, 14, 15 арқылы
қозғалысқа келеді.

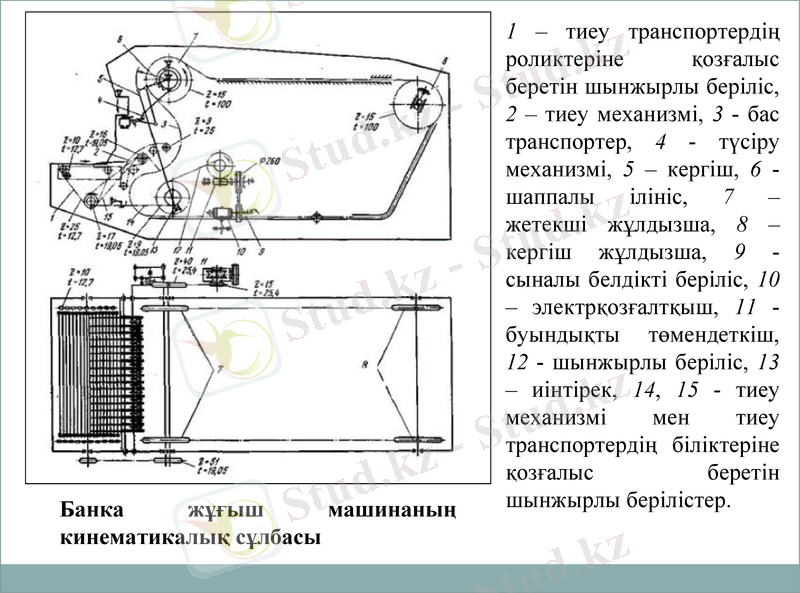

1 – тиеу транспортердің
роликтеріне қозғалыс
беретін шынжырлы беріліс,
2 – тиеу механизмі, 3 - бас
транспортер, 4 - түсіру
механизмі, 5 – кергіш, 6 -
шаппалы ілініс, 7 –
жетекші жұлдызша, 8 –
кергіш жұлдызша, 9 -
сыналы белдікті беріліс, 10
– электрқозғалтқыш, 11 -
буындықты төмендеткіш,
12 - шынжырлы беріліс, 13
– иінтірек, 14, 15 - тиеу
механизмі мен тиеу
транспортердің біліктеріне
қозғалыс беретін
Банка жұғыш машинаның шынжырлы берілістер.
кинематикалық сұлбасы

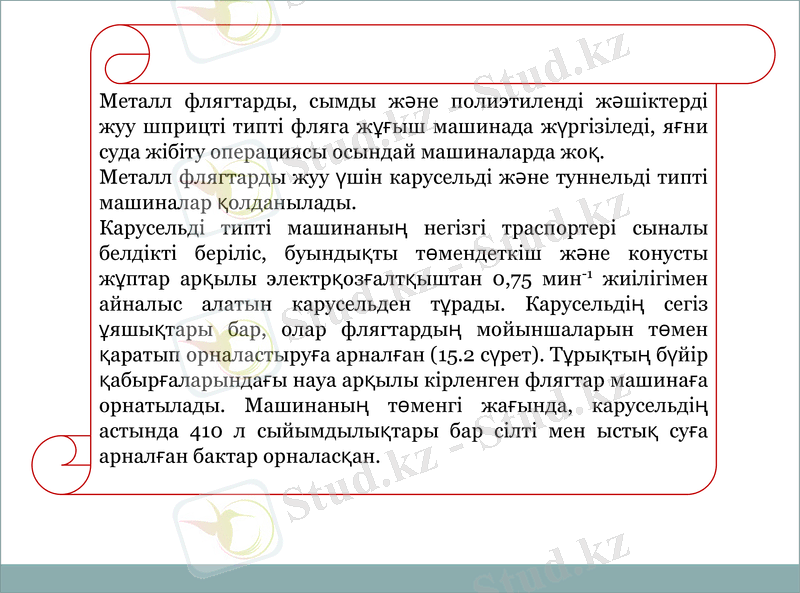

Металл флягтарды, сымды және полиэтиленді
жәшіктерді жуу шприцті типті фляга жұғыш
машинада жүргізіледі, яғни суда жібіту операциясы
осындай машиналарда жоқ.
Металл флягтарды жуу үшін карусельді және
туннельді типті машиналар қолданылады.
Карусельді типті машинаның негізгі траспортері
сыналы белдікті беріліс, буындықты төмендеткіш
және конусты жұптар арқылы электрқозғалтқыштан
0,75 мин-1 жиілігімен айналыс алатын карусельден
тұрады. Карусельдің сегіз ұяшықтары бар, олар
флягтардың мойыншаларын төмен қаратып
орналастыруға арналған (15.2 сүрет). Тұрықтың
бүйір қабырғаларындағы науа арқылы кірленген
флягтар машинаға орнатылады. Машинаның төменгі
жағында, карусельдің астында 410 л
сыйымдылықтары бар сілті мен ыстық суға арналған
бактар орналасқан.

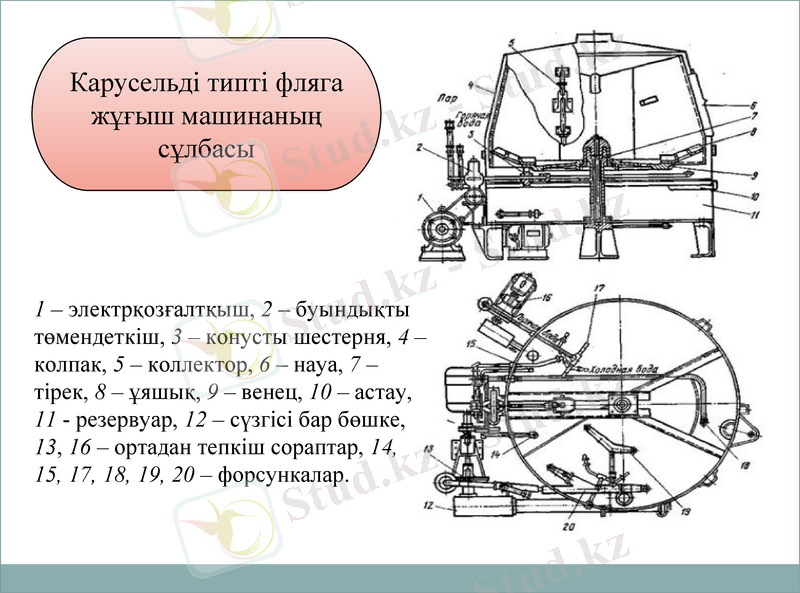

Карусельді типті фляга
жұғыш машинаның
сұлбасы

1 – электрқозғалтқыш, 2 – буындықты
төмендеткіш, 3 – конусты шестерня, 4 –
колпак, 5 – коллектор, 6 – науа, 7 –
тірек, 8 – ұяшық, 9 – венец, 10 – астау,
11 - резервуар, 12 – сүзгісі бар бөшке,
13, 16 – ортадан тепкіш сораптар, 14,
15, 17, 18, 19, 20 – форсункалар.

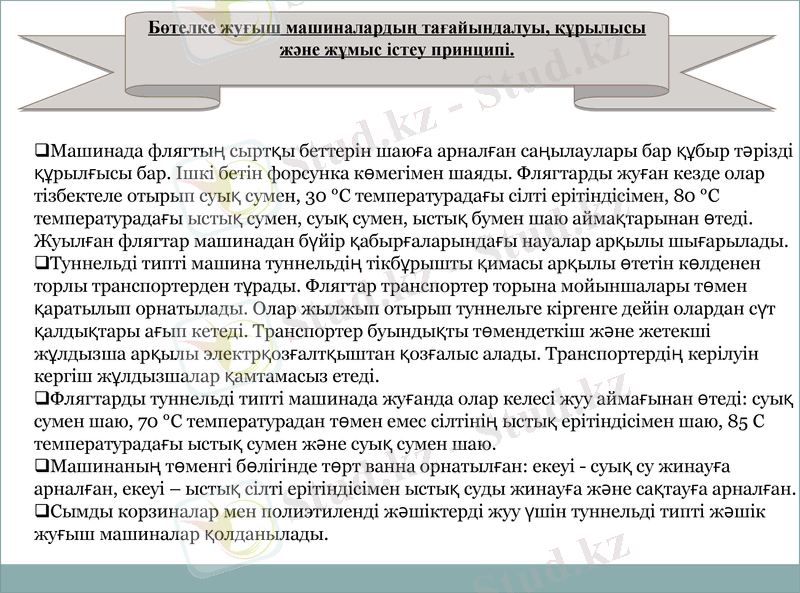

Бөтелке жуғыш машиналардың тағайындалуы, құрылысы
және жұмыс істеу принципі.

Машинада флягтың сыртқы беттерін шаюға арналған саңылаулары бар
құбыр тәрізді құрылғысы бар. Ішкі бетін форсунка көмегімен шаяды.
Флягтарды жуған кезде олар тізбектеле отырып суық сумен, 30 °С
температурадағы сілті ерітіндісімен, 80 °С температурадағы ыстық сумен,
суық сумен, ыстық бумен шаю аймақтарынан өтеді. Жуылған флягтар
машинадан бүйір қабырғаларындағы науалар арқылы шығарылады.
Туннельді типті машина туннельдің тікбұрышты қимасы арқылы өтетін
көлденен торлы транспортерден тұрады. Флягтар транспортер торына
мойыншалары төмен қаратылып орнатылады. Олар жылжып отырып
туннельге кіргенге дейін олардан сүт қалдықтары ағып кетеді. Транспортер
буындықты төмендеткіш және жетекші жұлдызша арқылы
электрқозғалтқыштан қозғалыс алады. Транспортердің керілуін кергіш
жұлдызшалар қамтамасыз етеді.
Флягтарды туннельді типті машинада жуғанда олар келесі жуу аймағынан
өтеді: суық сумен шаю, 70 °С температурадан төмен емес сілтінің ыстық
ерітіндісімен шаю, 85 С температурадағы ыстық сумен және суық сумен шаю.
Машинаның төменгі бөлігінде төрт ванна орнатылған: екеуі - суық су
жинауға арналған, екеуі – ыстық сілті ерітіндісімен ыстық суды жинауға және
сақтауға арналған.
Сымды корзиналар мен полиэтиленді жәшіктерді жуу үшін туннельді типті
жәшік жуғыш машиналар қолданылады.

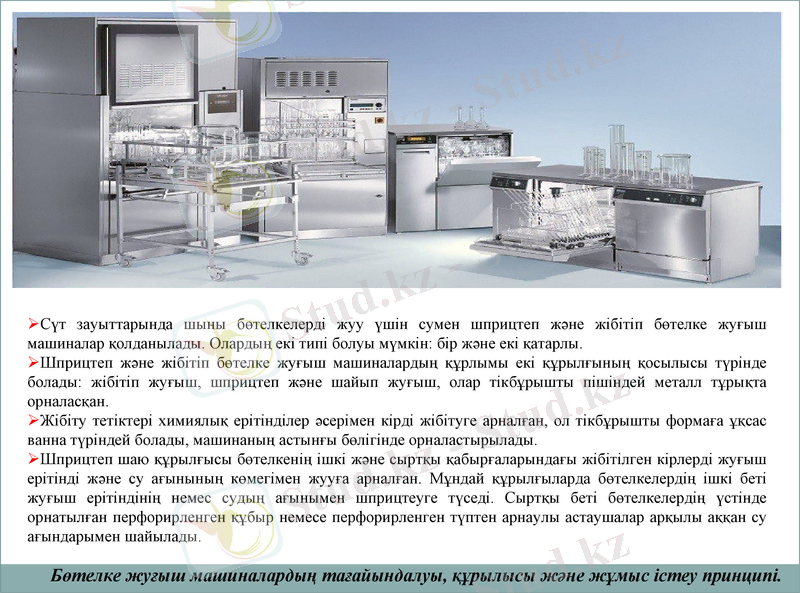

Сүт зауыттарында шыны бөтелкелерді жуу үшін сумен шприцтеп және жібітіп бөтелке жуғыш
машиналар қолданылады. Олардың екі типі болуы мүмкін: бір және екі қатарлы.
Шприцтеп және жібітіп бөтелке жуғыш машиналардың құрлымы екі құрылғының қосылысы түрінде
болады: жібітіп жуғыш, шприцтеп және шайып жуғыш, олар тікбұрышты пішіндей металл тұрықта
орналасқан.
Жібіту тетіктері химиялық ерітінділер әсерімен кірді жібітуге арналған, ол тікбұрышты формаға ұқсас
ванна түріндей болады, машинаның астынғы бөлігінде орналастырылады.
Шприцтеп шаю құрылғысы бөтелкенің ішкі және сыртқы қабырғаларындағы жібітілген кірлерді жуғыш
ерітінді және су ағынының көмегімен жууға арналған. Мұндай құрылғыларда бөтелкелердің ішкі беті
жуғыш ерітіндінің немес судың ағынымен шприцтеуге түседі. Сыртқы беті бөтелкелердің үстінде
орнатылған перфорирленген құбыр немесе перфорирленген түптен арнаулы астаушалар арқылы аққан су
ағындарымен шайылады.

Бөтелке жуғыш машиналардың тағайындалуы, құрылысы және жұмыс істеу принципі.

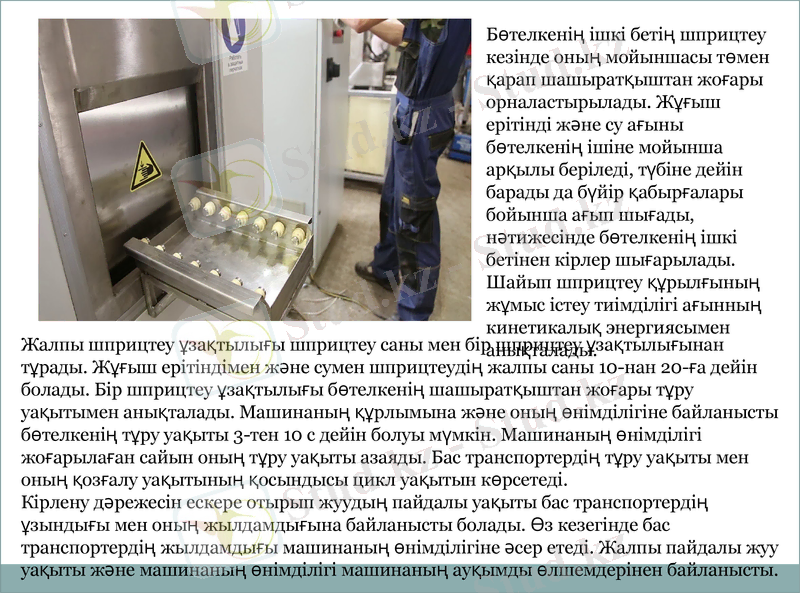

Бөтелкенің ішкі бетің
шприцтеу кезінде оның
мойыншасы төмен қарап
шашыратқыштан жоғары
орналастырылады. Жұғыш
ерітінді және су ағыны
бөтелкенің ішіне мойынша
арқылы беріледі, түбіне дейін
барады да бүйір қабырғалары
бойынша ағып шығады,
нәтижесінде бөтелкенің ішкі
бетінен кірлер шығарылады.
Шайып шприцтеу
құрылғының жұмыс істеу
Жалпы шприцтеу ұзақтылығы шприцтеу саны мен тиімділігі ағынның
бір шприцтеу
ұзақтылығынан тұрады. Жұғыш ерітіндімен және кинетикалық энергиясымен
сумен шприцтеудің жалпы
анықталады.бөтелкенің
саны 10-нан 20-ға дейін болады. Бір шприцтеу ұзақтылығы
шашыратқыштан жоғары тұру уақытымен анықталады. Машинаның
құрлымына және оның өнімділігіне байланысты бөтелкенің тұру уақыты 3-тен
10 с дейін болуы мүмкін. Машинаның өнімділігі жоғарылаған сайын оның
тұру уақыты азаяды. Бас транспортердің тұру уақыты мен оның қозғалу
уақытының қосындысы цикл уақытын көрсетеді.
Кірлену дәрежесін ескере отырып жуудың пайдалы уақыты бас
транспортердің ұзындығы мен оның жылдамдығына байланысты болады. Өз
кезегінде бас транспортердің жылдамдығы машинаның өнімділігіне әсер
етеді. Жалпы пайдалы жуу уақыты және машинаның өнімділігі машинаның

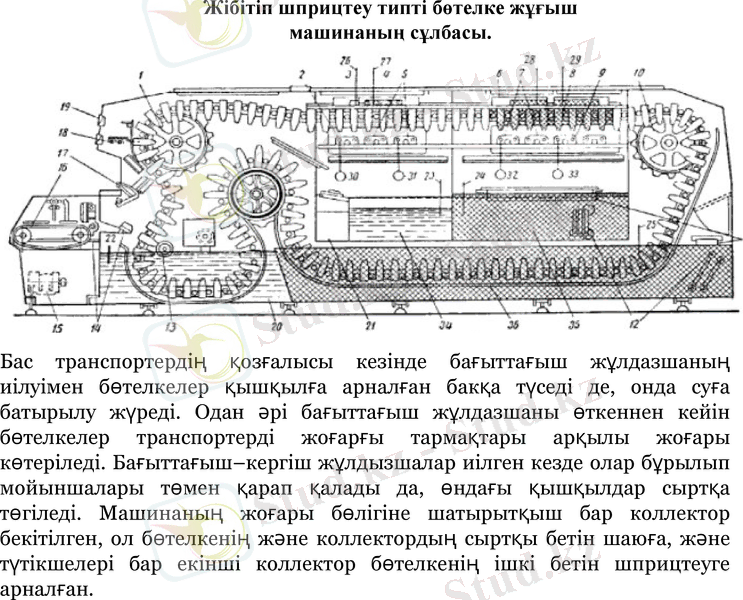

Жібітіп шприцтеу типті бөтелке жұғыш
машинаның сұлбасы.

Бас транспортердің қозғалысы кезінде бағыттағыш жұлдазшаның
иілуімен бөтелкелер қышқылға арналған бакқа түседі де, онда
суға батырылу жүреді. Одан әрі бағыттағыш жұлдазшаны
өткеннен кейін бөтелкелер транспортерді жоғарғы тармақтары
арқылы жоғары көтеріледі. Бағыттағыш–кергіш жұлдызшалар
иілген кезде олар бұрылып мойыншалары төмен қарап қалады да,
өндағы қышқылдар сыртқа төгіледі. Машинаның жоғары бөлігіне
шатырытқыш бар коллектор бекітілген, ол бөтелкенің және
коллектордың сыртқы бетін шаюға, және түтікшелері бар екінші
коллектор бөтелкенің ішкі бетін шприцтеуге арналған.

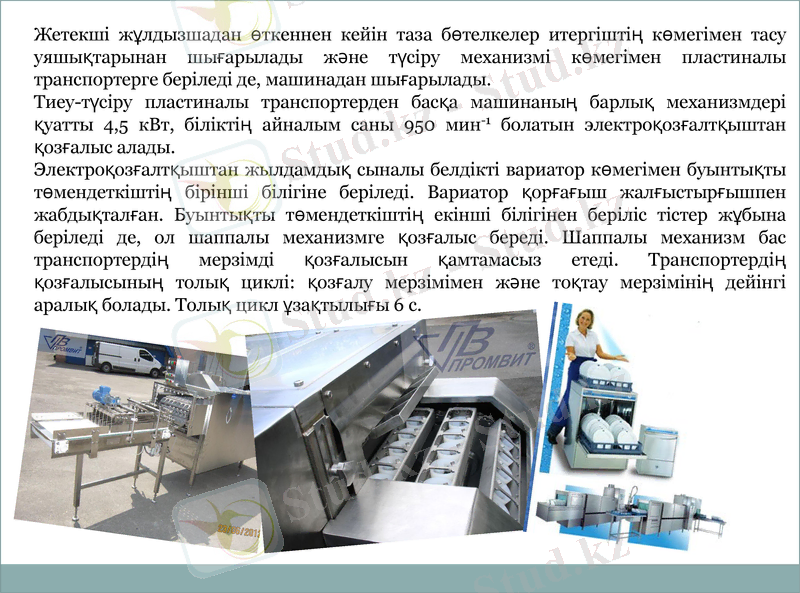

Жетекші жұлдызшадан өткеннен кейін таза бөтелкелер итергіштің
көмегімен тасу уяшықтарынан шығарылады және түсіру механизмі
көмегімен пластиналы транспортерге беріледі де, машинадан шығарылады.
Тиеу-түсіру пластиналы транспортерден басқа машинаның барлық
механизмдері қуатты 4,5 кВт, біліктің айналым саны 950 мин-1 болатын
электроқозғалтқыштан қозғалыс алады.
Электроқозғалтқыштан жылдамдық сыналы белдікті вариатор көмегімен
буынтықты төмендеткіштің бірінші білігіне беріледі. Вариатор қорғағыш
жалғыстырғышпен жабдықталған. Буынтықты төмендеткіштің екінші
білігінен беріліс тістер жұбына беріледі де, ол шаппалы механизмге
қозғалыс береді. Шаппалы механизм бас транспортердің мерзімді
қозғалысын қамтамасыз етеді. Транспортердің қозғалысының толық циклі:
қозғалу мерзімімен және тоқтау мерзімінің дейінгі аралық болады. Толық
цикл ұзақтылығы 6 с.

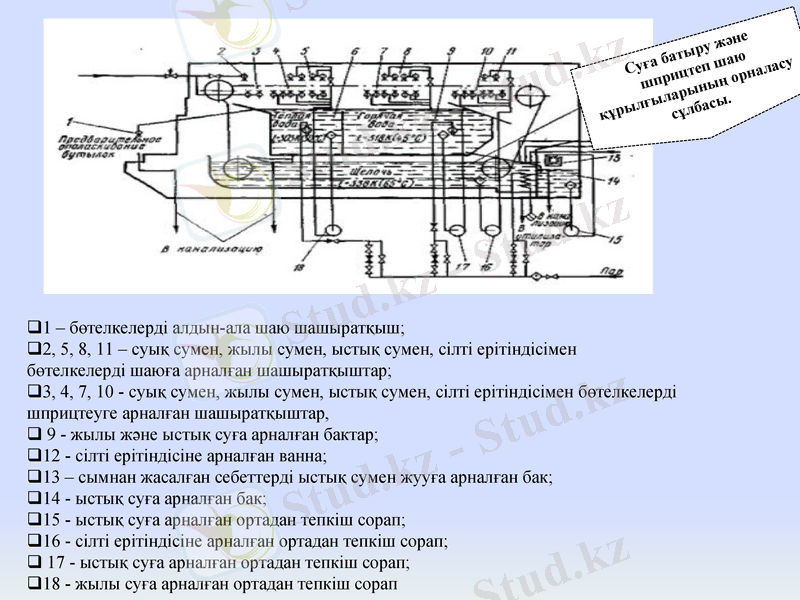

ру және
баты аю
Суға ицтеп ш рналасу
шпр ының о
р
ыл ғыла лбасы.
құр сұ

1 – бөтелкелерді алдын-ала шаю шашыратқыш;
2, 5, 8, 11 – суық сумен, жылы сумен, ыстық сумен, сілті ерітіндісімен бөтелкелерді
шаюға арналған шашыратқыштар;
3, 4, 7, 10 - суық сумен, жылы сумен, ыстық сумен, сілті ерітіндісімен бөтелкелерді
шприцтеуге арналған шашыратқыштар,
9 - жылы және ыстық суға арналған бактар;
12 - сілті ерітіндісіне арналған ванна;
13 – сымнан жасалған себеттерді ыстық сумен жууға арналған бак;
14 - ыстық суға арналған бак;
15 - ыстық суға арналған ортадан тепкіш сорап;
16 - сілті ерітіндісіне арналған ортадан тепкіш сорап;
17 - ыстық суға арналған ортадан тепкіш сорап;
18 - жылы суға арналған ортадан тепкіш сорап
ЖАБДЫҚТАР МЕН
ҚҰБЫРЖОЛДАРДЫ
ЖУУДЫ
АВТОМАТТАНДЫРУ

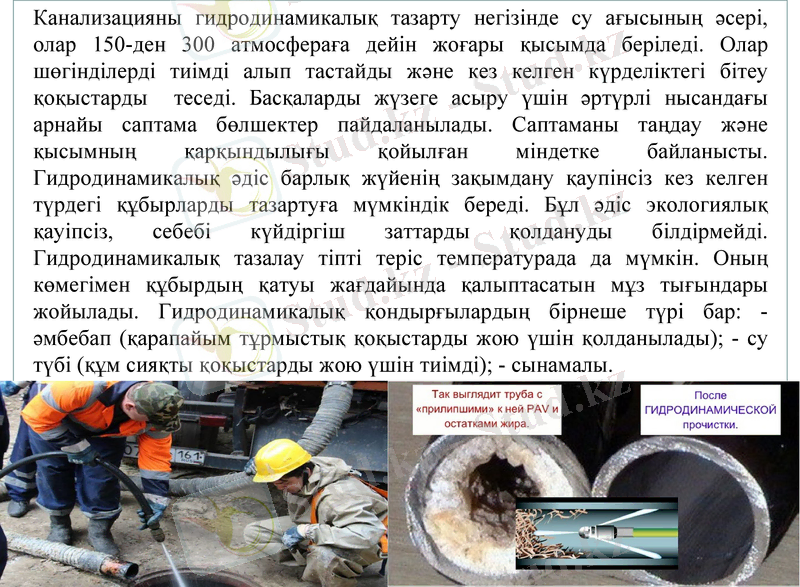

Канализацияны гидродинамикалық тазарту негізінде су ағысының әсері,
олар 150-ден 300 атмосфераға дейін жоғары қысымда беріледі. Олар
шөгінділерді тиімді алып тастайды және кез келген күрделіктегі бітеу
қоқыстарды теседі. Басқаларды жүзеге асыру үшін әртүрлі нысандағы
арнайы саптама бөлшектер пайдаланылады. Саптаманы таңдау және
қысымның қарқындылығы қойылған міндетке байланысты.
Гидродинамикалық әдіс барлық жүйенің зақымдану қаупінсіз кез келген
түрдегі құбырларды тазартуға мүмкіндік береді. Бұл әдіс экологиялық
қауіпсіз, себебі күйдіргіш заттарды қолдануды білдірмейді.
Гидродинамикалық тазалау тіпті теріс температурада да мүмкін. Оның
көмегімен құбырдың қатуы жағдайында қалыптасатын мұз тығындары
жойылады. Гидродинамикалық қондырғылардың бірнеше түрі бар: -
әмбебап (қарапайым тұрмыстық қоқыстарды жою үшін қолданылады); - су
түбі (құм сияқты қоқыстарды жою үшін тиімді); - сынамалы.
Су құбыры құбырларын химиялық жуу.
Сумен жабдықтаудың инженерлік жүйелерін жуу-бұл
құбырларды, құбырларды және әр түрлі жылыту элементтерін
тазарту процесі (мысалы: құрамында кальций, магний, натрий
тұздарынан және басқа да металл емес заттардан, ішкі қуыстарда
қаланған әртүрлі органикалық және бейорганикалық өнімдерден
тұратын қақ-тардан.
Тазалау ыстық және суық сумен жабдықтау құбырларының
пайдалану мерзімін ұлғайтуға мүмкіндік береді.
Тазалаудың негізгі әдісі-химияны қолдана отырып тазалау
және жуу. Міне, осындай жүйені тазалау, жылыту, бұл ең арзан
және сенімді әдісі-тазалау, мұнда ыдыс пайдаланылады
сорғымен, подключаемая жүйесі жылыту. Барлық химияны
жүйеге енгізгенде, жеке есептелетін белгілі бір уақыт кезеңінде
оның айналымы болады, бұл тазартуды тудырады.
Осы әдістің негізгі артықшылығы осындай тазалау кез
келген уақыт кезеңінде, тіпті жылыту маусымында жүргізілуі
мүмкін. Жүйені тазарту сумен жабдықтау жүйесін күрделі
жөндеуден бірнеше есе арзанырақ, ол барлық сумен жабдықтау
жүйесінің қалыпты жұмыс мерзімін ұзартады.
Шаюдың осындай түрінің кемшілігі-қолданылатын
химиялық сұйықтықтар өте улы және қауіпті. Сондықтан жұмыс
кезінде ерітіндінің теріге немесе көзге түспейтінін барынша
ұқыпты болу керек.
Егер сізде батареялар немесе радиаторлар алюминийден
жасалған болса, сілтілер немесе қышқыл негізіндегі
сұйықтықтарды пайдалануға үзілді-кесілді тыйым салынады.
Сондай-ақ, жүйенің қандай да бір бөлігінде герметикалығы
зақымдалған жағдайда химиялық жуу мүмкін емес.
НАЗАРЛАРЫҢЫЗҒА
РАХМЕТ!!!

Ұқсас жұмыстар

Бағдарланған даналық бұйымдарға арналған автоматты мөлшерлегіштер

Беймата жаймаларының құрылымының сипаттамалары

ІЛІП ТОҚЫЛА ТІГІЛГЕН ЖАЙМА

Сүт - адам мен сүтқоректі жануарлардың сүт безінде лактация кезеңінде түзілетін сұйық зат

Шетелдік кофехана жабдықтарын өндірушілер

Құрылыстағы бульдозер

Компрессорлық машиналар және газүрлегіштер

МАЙ ӨНДІРІСІ

СТАТОР РОТОР

Білезік нандар

Пәндер
