Кәсіпшілікте қолданылатын жылжымалы
компрессорлы қондырғылар

Орындаған: Сулейменов Н

Ақтөбе 2019

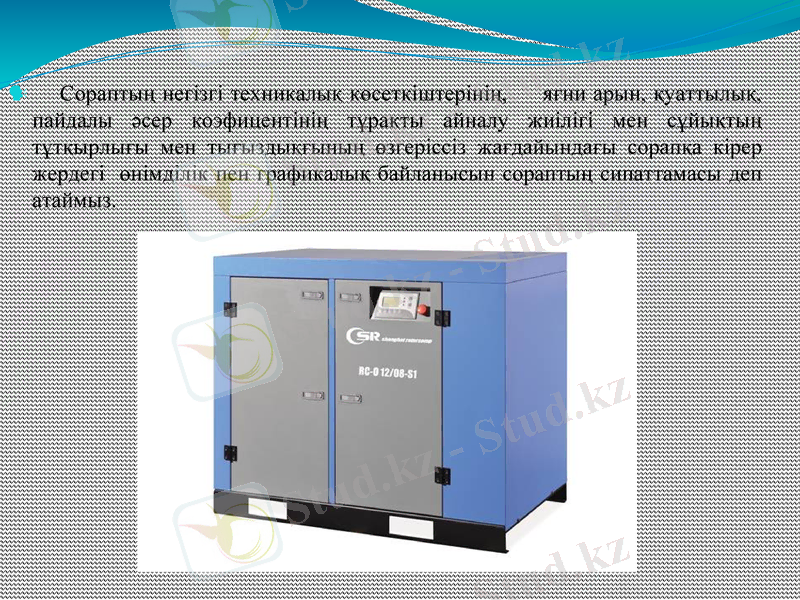

Сораптың негізгі техникалық көсеткіштерінің, яғни арын, қуаттылық,
пайдалы әсер коэфицентінің тұрақты айналу жиілігі мен сұйықтың
тұтқырлығы мен тығыздықғының өзгеріссіз жағдайындағы сорапқа кірер
жердегі өнімділік пен графикалық байланысын сораптың сипаттамасы деп
атаймыз.
Компрессорларды қауіпсіз пайдалану

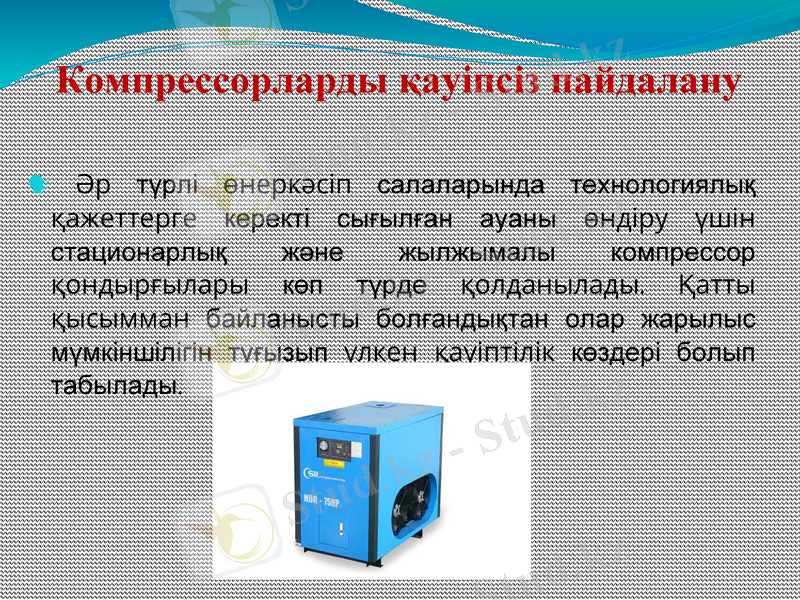

Әр түрлі өнеркәсіп салаларында технологиялық
қажеттерге керекті сығылған ауаны өндіру үшін
стационарлық және жылжымалы компрессор
қондырғылары көп түрде қолданылады. Қатты
қысымман байланысты болғандықтан олар
жарылыс мүмкіншілігін туғызып үлкен қауіптілік
көздері болып табылады.
Компрессорлардың жарылу себептері:

1.Сығылган ауаның температурасы шектек тыс көтерілуі.

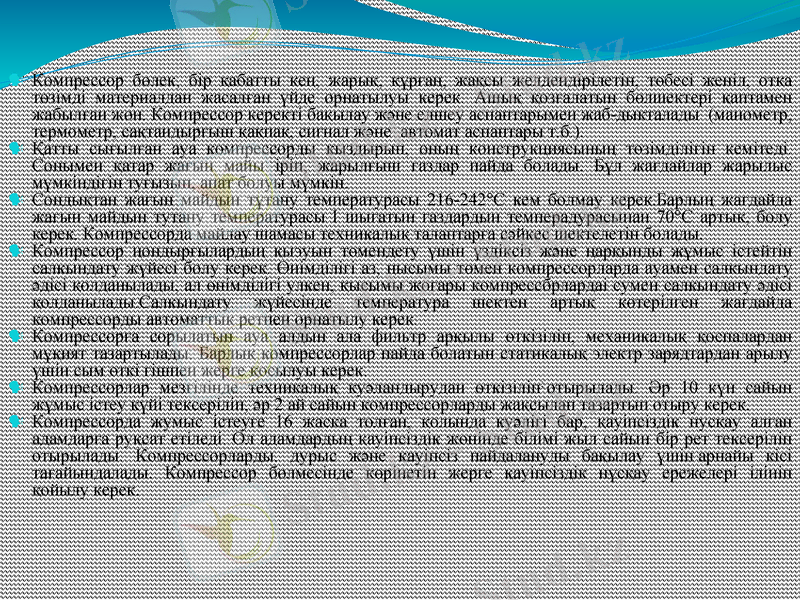

Компрессор бөлек, бір қабатты кең, жарық, құрғаң, жақсы желдендірілетін, төбесі женіл, отқа төзімді
материалдан жасалған үйде орнатылуы керек. Ашық қозғалатын бөлшектері қаптамен жабылған жөн.
Компрессор керекті бақылау және елшеу аспаптарымен жаб-дыкталады (манометр, термометр, сақтандырғыш
қақпақ, сигнал және автомат аспаптары т.б.).
Қатты сығылған ауа компрессорды кыздырып, оның конструкциясының төзімділігін кемітеді. Сонымен қатар
жағын майы іріп, жарылғыш газдар пайда болады. Бұл жағдайлар жарылыс мүмкіндігін туғызып, апат болуы
мүмкін.
Сондықтан жағын майдын тұтану температурасы 216-242°С кем болмау керек.Барлың жагдайда жагын майдын
тутану температурасы I шыгатын газдардын темперадурасынан 70°С артык, болу керек. Компрессорда майлау
шамасы техникалық талаптарға сәйкес шектелетін болады.
Компрессор ңондырғылардың қыэуын төмендету үшін үздіксіз және ңарқынды жұмыс істейтін салкындату
жүйесі болу керек. Өнімділігі аз, ңысымы төмен компрессорларда ауамен салкындату әдісі қолданылады, ал
өнімділігі улкен, қысымы жогары компрессбрлардаі сумен салкындату әдісі қолданылады.Салкындату
жүйесінде температура шектен артық көтерілген жағдайда компрессорды автоматтык ретпен орнатылу керек.
Компрессорға сорылатын ауа алдын ала фильтр арқылы өткізіліп, механикалық қоспалардан мұқият
тазартылады. Барлық компрессорлар пайда болатын статикалық электр зарядтардан арылу үшін сым өткі
гішпен жерге қосылуы керек.
Компрессорлар мезгілінде техникалық куәландырудан өткізіліп ; отырылады. Әр 10 күн сайын жұмыс істеу күйі
тексеріліп, әр 2 ай сайын компрессорларды жақсылап тазартып отыру керек.
Компрессорда жумыс істеуге 16 жаска толған, қолында куәлігі бар, қауіпсіздік нусқау алган адамдарға руқсат
етіледі. Ол адамдардың қауіпсіздік жөнінде білімі жыл сайын бір рет тексеріліп отырылады.
Компрессорларды. дурыс және кауіпсіз пайдалануды бақылау үшін арнайы кісі тағайындалады. Компрессор
бөлмесінде көрінетін жерге қауіпсіздік нұсқау ережелері ілініп қойылу керек.

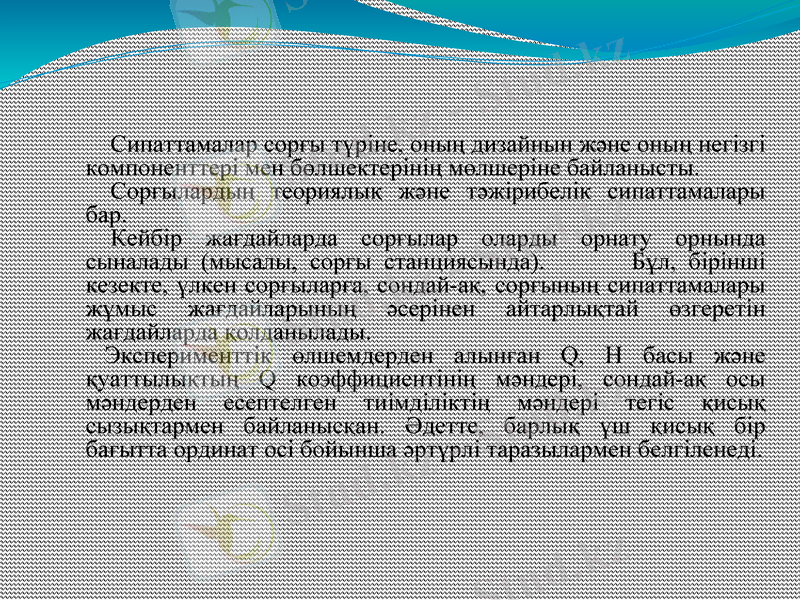

Сипаттамалар сорғы түріне, оның дизайнын және оның негізгі
компоненттері мен бөлшектерінің мөлшеріне байланысты.
Сорғылардың теориялық және тәжірибелік сипаттамалары бар.
Кейбір жағдайларда сорғылар оларды орнату орнында
сыналады (мысалы, сорғы станциясында). Бұл, бірінші
кезекте, үлкен сорғыларға, сондай-ақ, сорғының сипаттамалары
жұмыс жағдайларының әсерінен айтарлықтай өзгеретін
жағдайларда қолданылады.
Эксперименттік өлшемдерден алынған Q, H басы және
қуаттылықтың Q коэффициентінің мәндері, сондай-ақ осы
мәндерден есептелген тиімділіктің мәндері тегіс қисық
сызықтармен байланысқан. Әдетте, барлық үш қисық бір бағытта
ординат осі бойынша әртүрлі таразылармен белгіленеді.

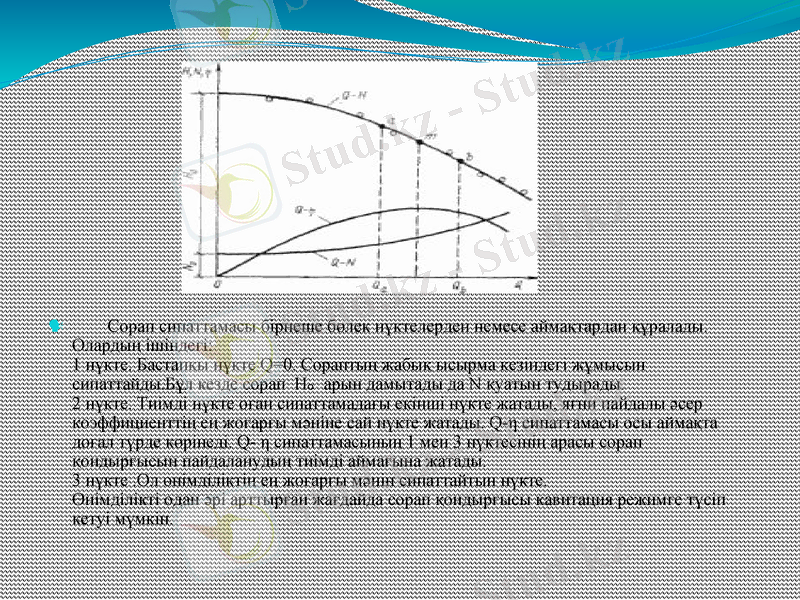

Сорап сипаттамасы бірнеше бөлек нүктелерден немесе аймақтардан құралады.
Олардың ішіндегі:
1 нүкте. Бастапқы нүкте Q=0. Сораптың жабық ысырма кезіндегі жұмысын
сипаттайды.Бұл кезде сорап Hₒ арын дамытады да N қуатын тудырады.
2 нүкте. Тиімді нүкте оған сипаттамадағы екінші нүкте жатады, яғни пайдалы әсер
коэффициенттің ең жоғарғы мәніне сай нүкте жатады. Q-η сипаттамасы осы аймақта
доғал түрде көрінеді. Q- η сипаттамасының 1 мен 3 нүктесінің арасы сорап қондырғысын
пайдаланудың тиімді аймағына жатады.
3 нүкте .Ол өнімділіктің ең жоғарғы мәнін сипаттайтын нүкте.
Өнімділікті одан әрі арттырған жағдайда сорап қондырғысы кавитация режимге түсіп
кетуі мүмкін.

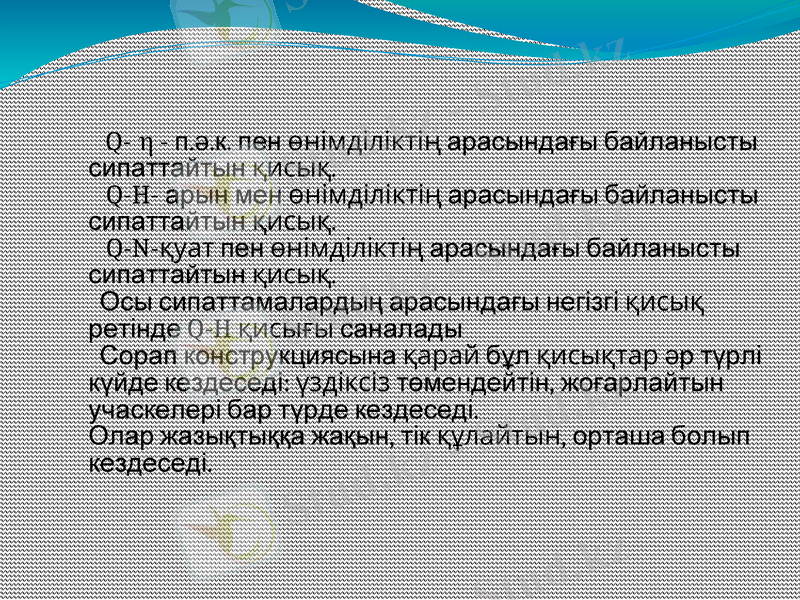

Q- η - п.ə.к. пен өнімділіктің арасындағы
байланысты сипаттайтын қисық.
Q-H- арын мен өнімділіктің арасындағы
байланысты сипаттайтын қисық.
Q-N-қуат пен өнімділіктің арасындағы байланысты
сипаттайтын қисық.
Осы сипаттамалардың арасындағы негізгі қисық
ретінде Q-H қисығы саналады
Сорап конструкциясына қарай бұл қисықтар əр
түрлі күйде кездеседі: үздіксіз төмендейтін,
жоғарлайтын учаскелері бар түрде кездеседі.
Олар жазықтыққа жақын, тік құлайтын, орташа
болып кездеседі.

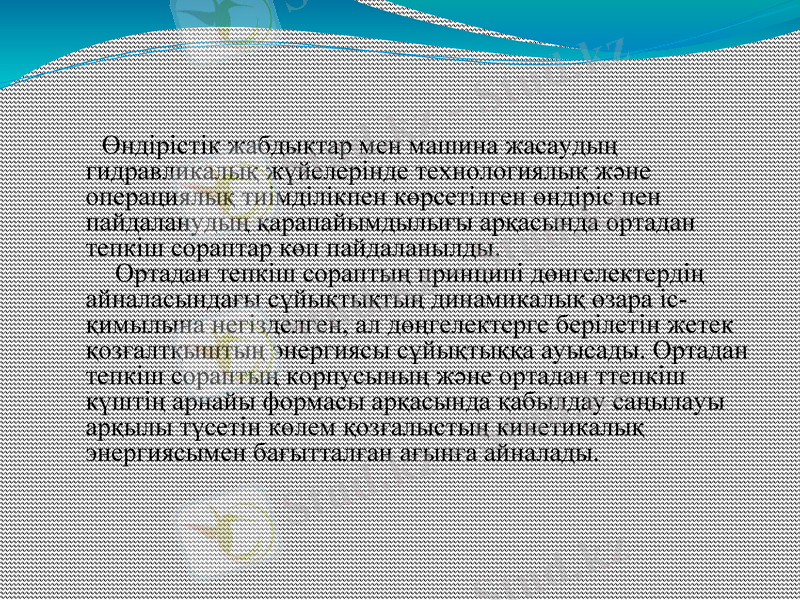

Өндірістік жабдықтар мен машина жасаудың гидравликалық
жүйелерінде технологиялық және операциялық тиімділікпен
көрсетілген өндіріс пен пайдаланудың қарапайымдылығы
арқасында ортадан тепкіш сораптар көп пайдаланылды.
Ортадан тепкіш сораптың принципі дөңгелектердің
айналасындағы сұйықтықтың динамикалық өзара іс-
қимылына негізделген, ал дөңгелектерге берілетін жетек
қозғалтқыштың энергиясы сұйықтыққа ауысады. Ортадан
тепкіш сораптың корпусының және ортадан ттепкіш күштің
арнайы формасы арқасында қабылдау саңылауы арқылы
түсетін көлем қозғалыстың кинетикалық энергиясымен
бағытталған ағынға айналады.

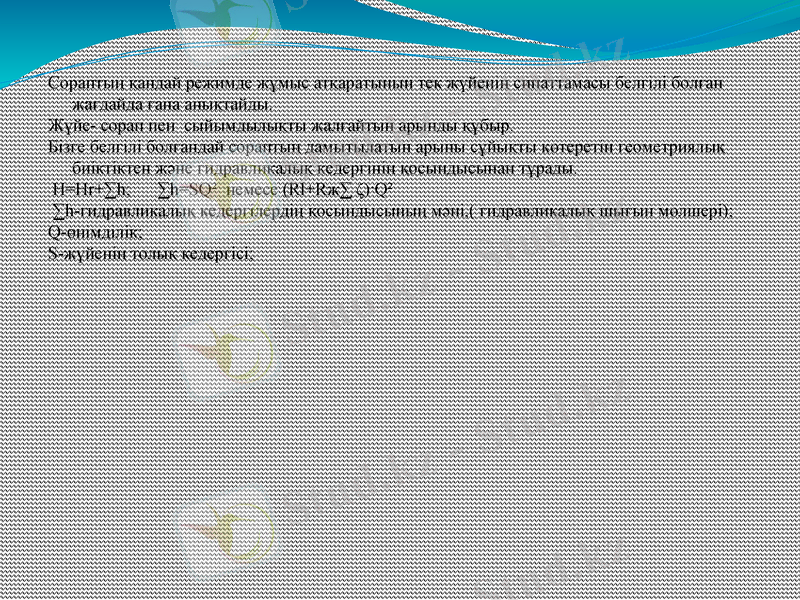

Сораптың қандай режимде жұмыс атқаратынын тек жүйенің сипаттамасы белгілі болған
жағдайда ғана анықтайды.
Жүйе- сорап пен сыйымдылықты жалғайтын арынды құбыр.
Бізге белгілі болғандай сораптың дамытылатын арыны сұйықты көтеретін геометриялық
биіктіктен және гидравликалық кедергінің қосындысынан тұрады.
H=Hr+∑h; ∑h=SQ² немесе (Rl+Rж∑ ζ)·Q²
∑h-гидравликалық кедергілердің қосындысының мәні,( гидравликалық шығын мөлшері);
Q-өнімділік;
S-жүйенің толық кедергісі;

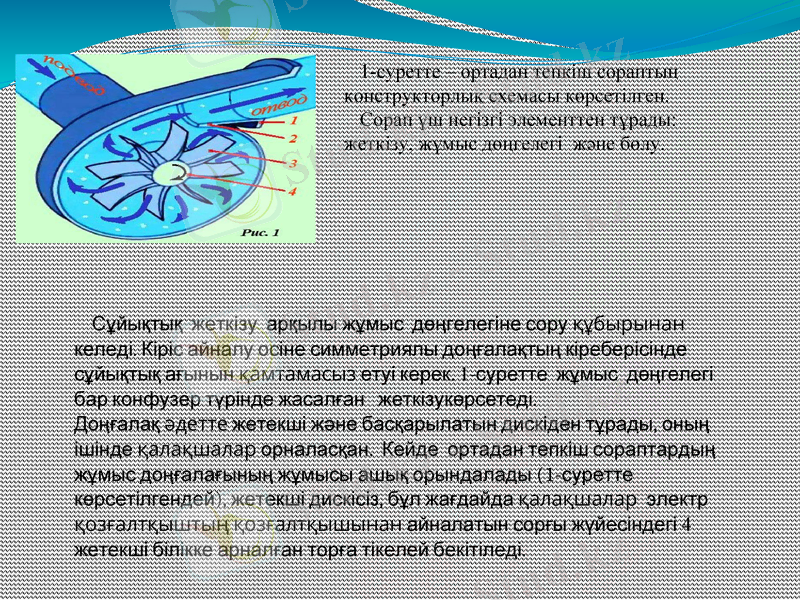

1-суретте – ортадан тепкіш сораптың
конструкторлық схемасы көрсетілген.
Сорап үш негізгі элементтен тұрады:
жеткізу, жұмыс дөңгелегі және бөлу.

Сұйықтық жеткізу арқылы жұмыс дөңгелегіне сору
құбырынан келеді. Кіріс айналу осіне симметриялы
доңғалақтың кіреберісінде сұйықтық ағынын қамтамасыз
етуі керек. 1-суретте жұмыс дөңгелегі бар конфузер
түрінде жасалған жеткізукөрсетеді.
Доңғалақ әдетте жетекші және басқарылатын дискіден
тұрады, оның ішінде қалақшалар орналасқан. Кейде
ортадан тепкіш сораптардың жұмыс доңғалағының
жұмысы ашық орындалады (1-суретте көрсетілгендей),
жетекші дискісіз, бұл жағдайда қалақшалар электр
қозғалтқыштың қозғалтқышынан айналатын сорғы
жүйесіндегі 4 жетекші білікке арналған торға тікелей
Шығарудың мақсаты, әдетте, спираль түрінде орындалады - доңғалақтың
шеткі бөлігінен шығатын сұйықтық жинағы, жүйенің қысым сызығына келіп,
сұйықтың жылдамдығын төмендетеді, кейбір кинетикалық энергияны
мүмкіндігінше аз гидравликалық жоғалтумен потенциялды энергияға
айналдырады.
Схемада спиральды бөлк көрсетілген , оның осьтік бөліктері 2-ден бастап
бірте-бірте көбейеді. Спиральды бөліу жүйенің қысым сызығына қосылған 1
диффузорына өтеді.
Жұмыс басталар алдында сорап пен сорғыш құбырлары желісі кіріс және
шығатын бөліктерді бөлетін сұйықтықпен толтырылып, тығыздағыш ретінде
әрекет етуі керек. Осы талапты орындау үшін өнеркәсіптік жабдықтардың
гидравликалық жүйелерінің орталықтан тепкіш сорғылары және басқа жабдық
әдетте жеткізу көлемінде орналасқан (сұйықтыққа) батырылады.
Сораптың дөңгелегі электр қозғалтқыш арқылы басқарылады. Сорапта ортадан тепкіш күш
әсерінен сұйықтық доңғалақтың қалақшалары ортасынан периферияға, яғни спираль
қабырғаларына дейінгі аралықтар бойымен жылжи бастайды.
Нәтижесінде, дөңгелектің кіреберісінде орталық бөлігінде вакуум (вакуум) пайда болады,
қысымның өзгеруіне байланысты резервуардағы сұйықтық сору құбыры мен кіріс сорапқа
сорылады.
Спиральдың қабырғалары бойындағы дөңгелектегі қалақшалардың әсерінен қозғалатын
сұйықтық 2 клин арқылы кесіліп, жүйенің қысым құбырына қосылған 1 диффузорға жіберіледі.
Осылайша, дөңгелектің тұрақты айналуы кезінде сұйықтық қысым сызығына пульсациясыз
үздіксіз ағын арқылы жеткізіледі.
Орталықтан тепкіш сораптың жұмысы, осы сияқты барлық басқа гидравликалық машиналар
сияқты, сипатталады:
• көлемді беру;
• қысым;
• пайдалы әлеует;
• қуатты тұтыну;
• тиімділігі мен жылдамдығы.
