Рентген сәулесі

Презентация қосу

Диагностикалық және терапервтік
рентген аспаптары,ренгтен
сәулелерінің пайда болу механизмі
. Рентген сәулелерін зерттеу
кезінде жануарларды жатқызу ,
ортаға келтіру , ұстау тәсілдері.
ВМ-309
Орындаған: Сайлауқызы Жанар
Алимжан Дамир

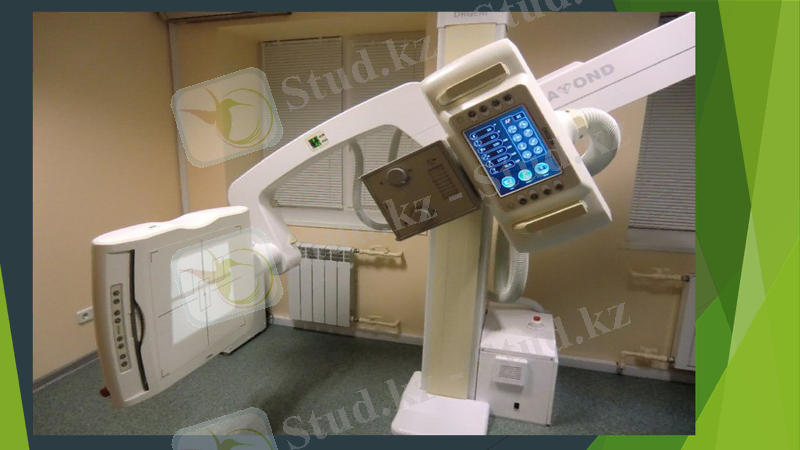

Рентген аспаптарының түрлері
және оның бөлшектері.
Өндірісте ауруды анықтауда рентген аспабының бірнеше түрі
шығарылады. Олар өзінің қуаты мен түріне , қолданылуына
байланысты тұрақты, жылжымалы және тасымалданатын
болып бөлінеді.
Рентген аспабының негізгі бөлшектері:
Рентген түтікшелерінен
Автотрансформатордан
Контактордан
Уақыт релесінен
Бұл аспаптар айнымалы тоқ көзіне қосылады
Рентген түтікшесі негізінен 3 бөліктен
тұрады:

1 шыны баллон- цилиндр тәрізді, шыны баллонның
ішіндегі ауа сорылып алынған, сондықтан онда
ауасыз кеңістік, ваккум болады.
2 катод-тік шиыршықты вольфрамды сым, ол шыны
баллонның орта тұсында орналасқан , тоқ көзіне
жалғайтын екі нүкте бар
3 анод – көлемді металды мыс , ол шыны баллонның
катодқа қарама қарсы жағында орналасқан
Рентген түтігінің схемасы
1-шыны баллон 4-сәуле шығаратын орын
2-катод 5-тубус
3-анод 6-фильтр(сүзгі)
Рентген сәулесі

Рентген сәулесі дегеніміз анодтың қиғаш бетінен
шағылысып сынған электрондар емес , ол ,
электрондардың жоғары жылдамдықпен келіп анодтық
вольфрамды айнасының бетіне ұрылып, бірден тежелуінен
пайда болатын элетромагниттік тербеліс
Рентген сәулесінің табиғаты
Рентген сәулесі электромагнитті толқын, өйткені ол
табиғаты жағынан радиотолқынға, инфрқызыл және
ультра күлгін сәулелеріне ұқсас. Аталған толқындардан
айырмашылығы оның толқын мөлшерінің өте
қысқалығында. Рентген сәулесі толқынының ұзындығы
ангстреммен өлшенеді. Бір ангстрем бір сантиметрдің
жүзмиллиондық бөлшегіне тен
Рентген сәулесін мал ауруларын анықтау мен зерттеу
үшін қолданады.
Клиникалық және лабораториялық зерттеулермен бірге
рентген сәулесін қолдана отырып ауру малға толық , дәл
диагноз қоюға болады
Малдәрігерлік тәжірибеде рентген сәулесімен зерттеудің бірнеше
түрлері қолданылады:
Рентгеноскапия-рентген сәулесі арқылы ағзалар мен денесің кесінен
айнадан көру
Рентгенография –дене мен ағзалардың кескінін рентгенограммаға
түсіру. Ең қолайлы , тиімді тәсіл.
РентгеноФлюрография – экраннан суретке түсіру үшін флюрограф
құралы пайдаланылады. Тиімді жақтары: 1)аз уақыттың ішінде көптеген
малдарды түсіруге болады,2) арзан , 3) сәуленің әсері дәрігер-
рентгенологка аз. Тиімсіз жақтары: 1) сурет өте ұсақ 2) рентген құралын
әрқашан көлігіне орнықтырып әр жерге апарып құрып тұру керек

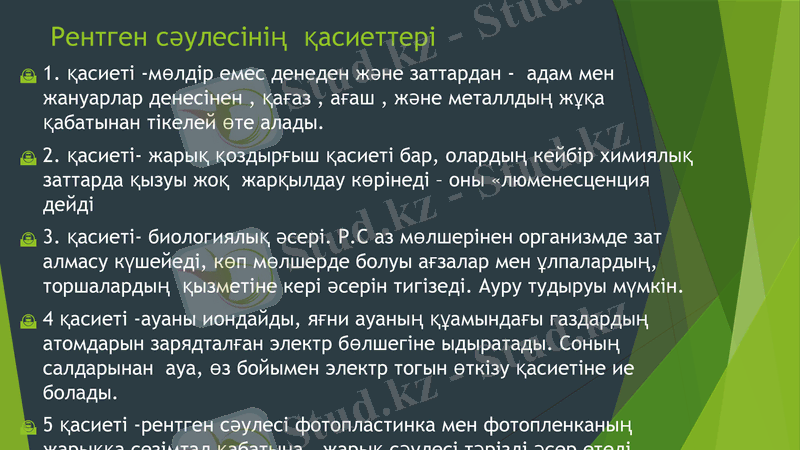

Рентген сәулесінің қасиеттері

1. қасиеті -мөлдір емес денеден және заттардан - адам мен
жануарлар денесінен , қағаз , ағаш , және металлдың жұқа
қабатынан тікелей өте алады.
2. қасиеті- жарық қоздырғыш қасиеті бар, олардың кейбір
химиялық заттарда қызуы жоқ жарқылдау көрінеді – оны
«люменесценция дейді
3. қасиеті- биологиялық әсері. Р.С аз мөлшерінен организмде
зат алмасу күшейеді, көп мөлшерде болуы ағзалар мен
ұлпалардың, торшалардың қызметіне кері әсерін тигізеді.
Ауру тудыруы мүмкін.
4 қасиеті -ауаны иондайды, яғни ауаның құамындағы
газдардың атомдарын зарядталған электр бөлшегіне
ыдыратады. Соның салдарынан ауа, өз бойымен электр
тогын өткізу қасиетіне ие болады.
5 қасиеті -рентген сәулесі фотопластинка мен
