РАДИОЗОНД
/ЖАПОНИЯ
ОРЫНДАҒАНДАР: АМАНГЕЛДІ А.Б.
БАУЫРЖАНОВА А
ДОСАНАЛИЕВА А
КАЛИАКБАРОВА Ж
МУКАШЕВА Д

ТЕКСЕРГЕН: БОЛАТОВ К.М.

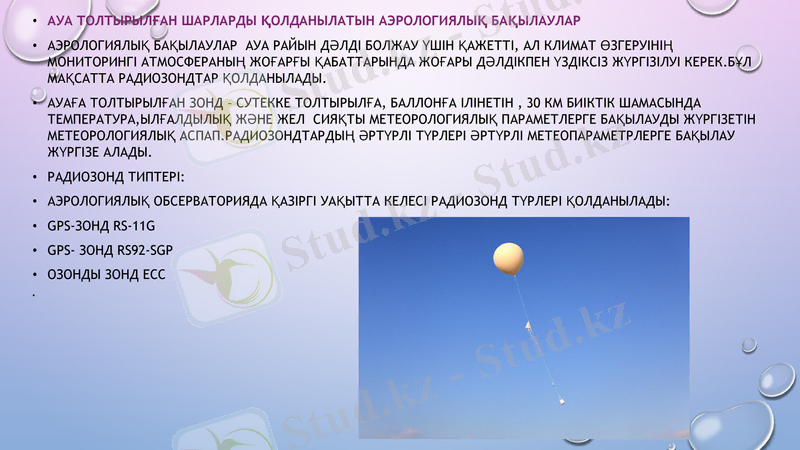

•АУА ТОЛТЫРЫЛҒАН ШАРЛАРДЫ ҚОЛДАНЫЛАТЫН АЭРОЛОГИЯЛЫҚ БАҚЫЛАУЛАР
•АЭРОЛОГИЯЛЫҚ БАҚЫЛАУЛАР АУА РАЙЫН ДӘЛДІ БОЛЖАУ ҮШІН ҚАЖЕТТІ, АЛ КЛИМАТ ӨЗГЕРУІНІҢ МОНИТОРИНГІ
АТМОСФЕРАНЫҢ ЖОҒАРҒЫ ҚАБАТТАРЫНДА ЖОҒАРЫ ДӘЛДІКПЕН ҮЗДІКСІЗ ЖҮРГІЗІЛУІ КЕРЕК.БҰЛ МАҚСАТТА
РАДИОЗОНДТАР ҚОЛДАНЫЛАДЫ.
•АУАҒА ТОЛТЫРЫЛҒАН ЗОНД – СУТЕККЕ ТОЛТЫРЫЛҒА, БАЛЛОНҒА ІЛІНЕТІН , 30 КМ БИІКТІК ШАМАСЫНДА
ТЕМПЕРАТУРА,ЫЛҒАЛДЫЛЫҚ ЖӘНЕ ЖЕЛ СИЯҚТЫ МЕТЕОРОЛОГИЯЛЫҚ ПАРАМЕТЛЕРГЕ БАҚЫЛАУДЫ ЖҮРГІЗЕТІН
МЕТЕОРОЛОГИЯЛЫҚ АСПАП.РАДИОЗОНДТАРДЫҢ ӘРТҮРЛІ ТҮРЛЕРІ ӘРТҮРЛІ МЕТЕОПАРАМЕТРЛЕРГЕ БАҚЫЛАУ ЖҮРГІЗЕ
АЛАДЫ.
•РАДИОЗОНД ТИПТЕРІ:
•АЭРОЛОГИЯЛЫҚ ОБСЕРВАТОРИЯДА ҚАЗІРГІ УАҚЫТТА КЕЛЕСІ РАДИОЗОНД ТҮРЛЕРІ ҚОЛДАНЫЛАДЫ:
•GPS-ЗОНД RS-11G
•GPS- ЗОНД RS92-SGP
•ОЗОНДЫ ЗОНД ECC
•

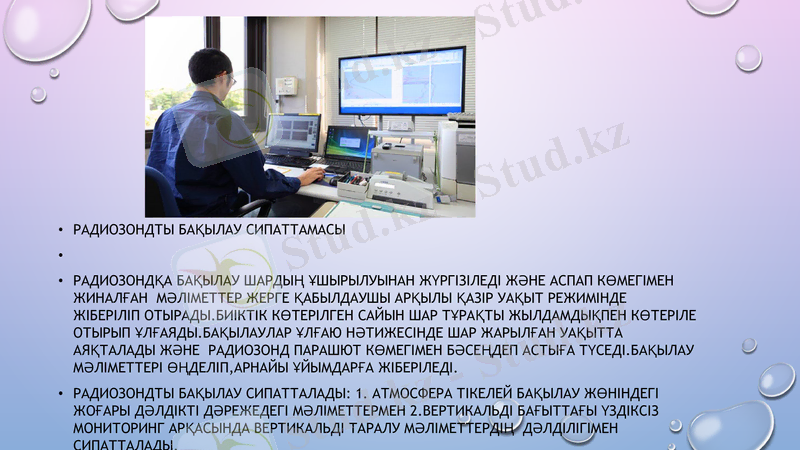

• РАДИОЗОНДТЫ БАҚЫЛАУ СИПАТТАМАСЫ
•
• РАДИОЗОНДҚА БАҚЫЛАУ ШАРДЫҢ ҰШЫРЫЛУЫНАН ЖҮРГІЗІЛЕДІ ЖӘНЕ АСПАП КӨМЕГІМЕН
ЖИНАЛҒАН МӘЛІМЕТТЕР ЖЕРГЕ ҚАБЫЛДАУШЫ АРҚЫЛЫ ҚАЗІР УАҚЫТ РЕЖИМІНДЕ ЖІБЕРІЛІП
ОТЫРАДЫ.БИІКТІК КӨТЕРІЛГЕН САЙЫН ШАР ТҰРАҚТЫ ЖЫЛДАМДЫҚПЕН КӨТЕРІЛЕ ОТЫРЫП
ҰЛҒАЯДЫ.БАҚЫЛАУЛАР ҰЛҒАЮ НӘТИЖЕСІНДЕ ШАР ЖАРЫЛҒАН УАҚЫТТА АЯҚТАЛАДЫ ЖӘНЕ
РАДИОЗОНД ПАРАШЮТ КӨМЕГІМЕН БӘСЕҢДЕП АСТЫҒА ТҮСЕДІ.БАҚЫЛАУ МӘЛІМЕТТЕРІ
ӨҢДЕЛІП,АРНАЙЫ ҰЙЫМДАРҒА ЖІБЕРІЛЕДІ.
• РАДИОЗОНДТЫ БАҚЫЛАУ СИПАТТАЛАДЫ: 1. АТМОСФЕРА ТІКЕЛЕЙ БАҚЫЛАУ ЖӨНІНДЕГІ
ЖОҒАРЫ ДӘЛДІКТІ ДӘРЕЖЕДЕГІ МӘЛІМЕТТЕРМЕН 2.ВЕРТИКАЛЬДІ БАҒЫТТАҒЫ ҮЗДІКСІЗ
МОНИТОРИНГ АРҚАСЫНДА ВЕРТИКАЛЬДІ ТАРАЛУ МӘЛІМЕТТЕРДІҢ ДӘЛДІЛІГІМЕН
СИПАТТАЛАДЫ.

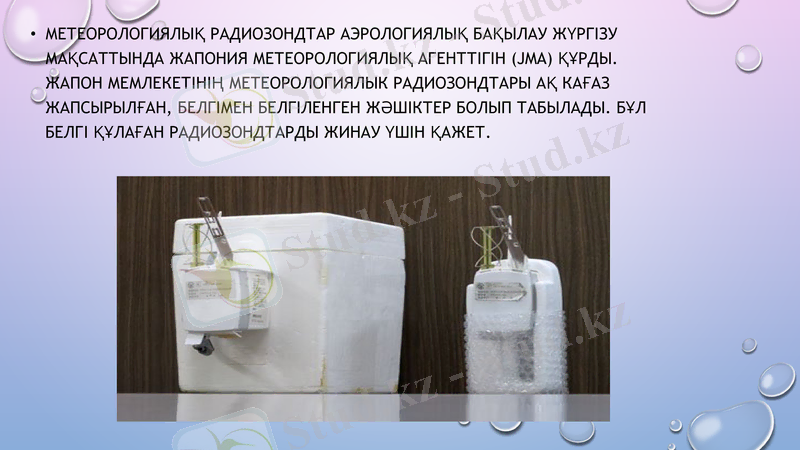

• МЕТЕОРОЛОГИЯЛЫҚ РАДИОЗОНДТАР АЭРОЛОГИЯЛЫҚ БАҚЫЛАУ ЖҮРГІЗУ
МАҚСАТТЫНДА ЖАПОНИЯ МЕТЕОРОЛОГИЯЛЫҚ АГЕНТТІГІН (JMA) ҚҰРДЫ.
ЖАПОН МЕМЛЕКЕТIНIҢ МЕТЕОРОЛОГИЯЛЫК РАДИОЗОНДТАРЫ АҚ КАҒАЗ
ЖАПСЫРЫЛҒАН, БЕЛГІМЕН БЕЛГІЛЕНГЕН ЖӘШІКТЕР БОЛЫП ТАБЫЛАДЫ.
БҰЛ БЕЛГI ҚҰЛАҒАН РАДИОЗОНДТАРДЫ ЖИНАУ ҮШІН ҚАЖЕТ.

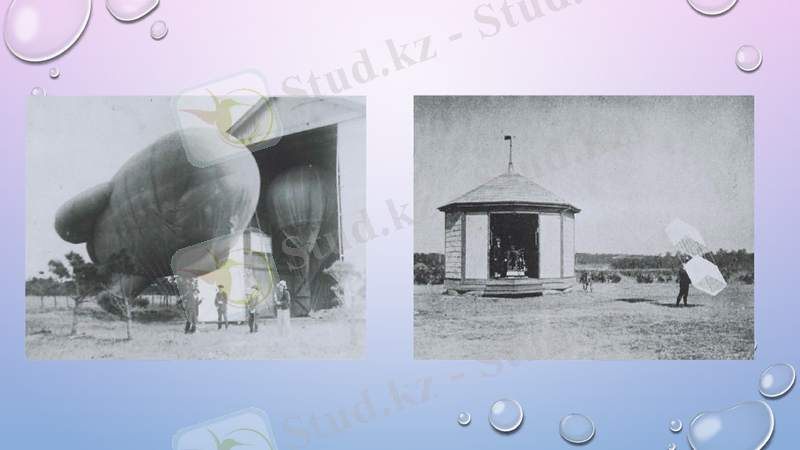

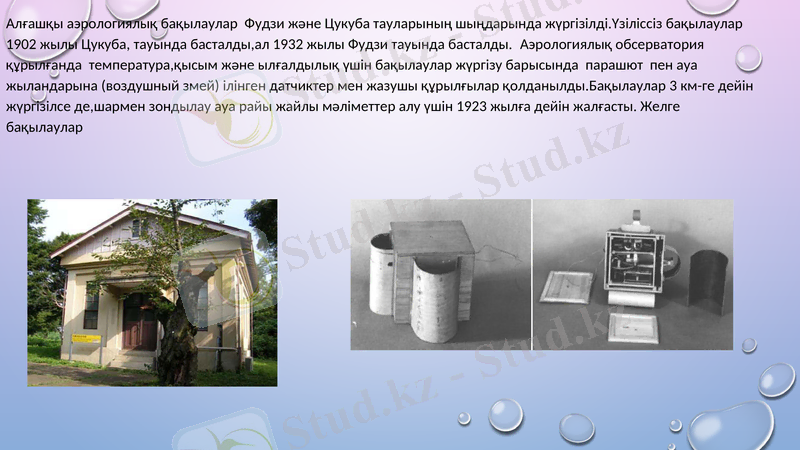

Алғашқы аэрологиялық бақылаулар Фудзи және Цукуба тауларының шыңдарында жүргізілді.Үзіліссіз бақылаулар

1902 жылы Цукуба, тауында басталды,ал 1932 жылы Фудзи тауында басталды. Аэрологиялық обсерватория
құрылғанда температура,қысым және ылғалдылық үшін бақылаулар жүргізу барысында парашют пен ауа
жыландарына (воздушный змей) ілінген датчиктер мен жазушы құрылғылар қолданылды.Бақылаулар 3 км-ге дейін
жүргізілсе де,шармен зондылау ауа райы жайлы мәліметтер алу үшін 1923 жылға дейін жалғасты. Желге бақылаулар

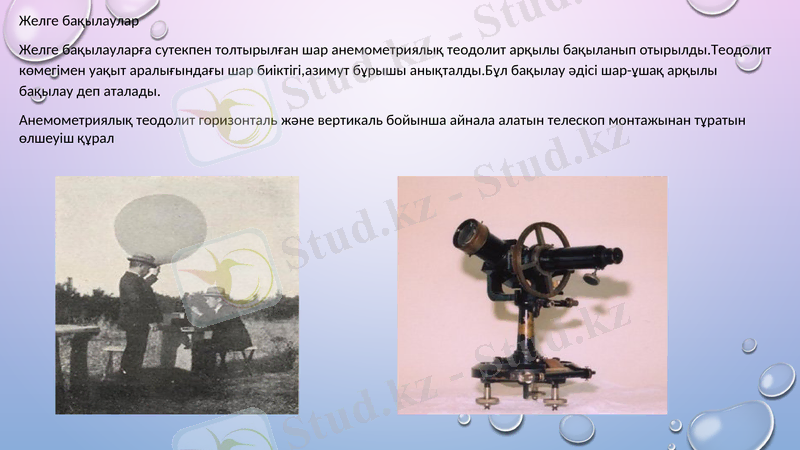

Желге бақылаулар
Желге бақылауларға сутекпен толтырылған шар анемометриялық теодолит арқылы бақыланып отырылды.Теодолит
көмегімен уақыт аралығындағы шар биіктігі,азимут бұрышы анықталды.Бұл бақылау әдісі шар-ұшақ арқылы бақылау
деп аталады.
Анемометриялық теодолит горизонталь және вертикаль бойынша айнала алатын телескоп монтажынан тұратын
өлшеуіш құрал

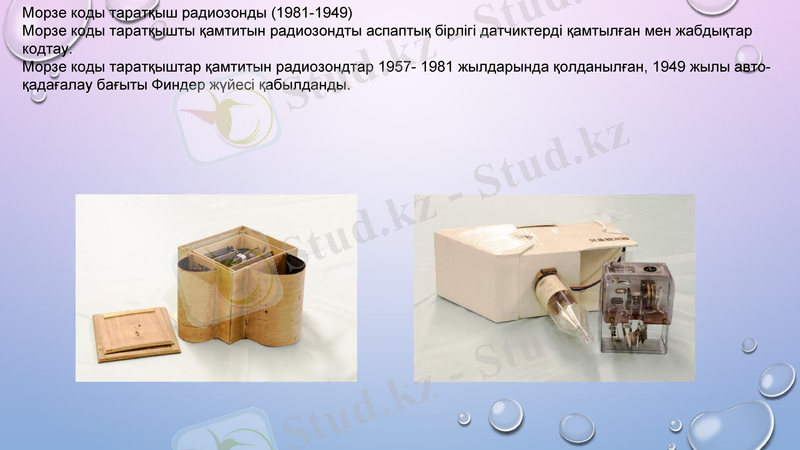

Морзе коды таратқыш радиозонды (1981-1949)
Морзе коды таратқышты қамтитын радиозондты аспаптық бірлігі датчиктерді қамтылған
мен жабдықтар кодтау.
Морзе коды таратқыштар қамтитын радиозондтар 1957- 1981 жылдарында қолданылған,
1949 жылы авто-қадағалау бағыты Финдер жүйесі қабылданды.

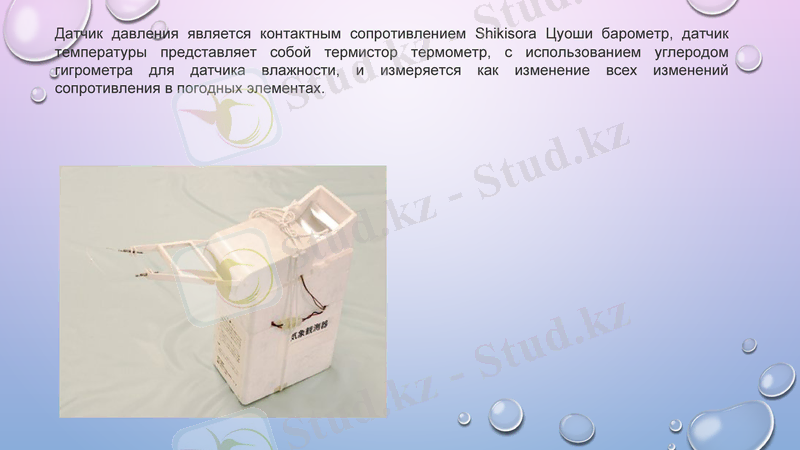

Датчик давления является контактным сопротивлением Shikisora Цуоши барометр, датчик
температуры представляет собой термистор термометр, с использованием углеродом
гигрометра для датчика влажности, и измеряется как изменение всех изменений
сопротивления в погодных элементах.

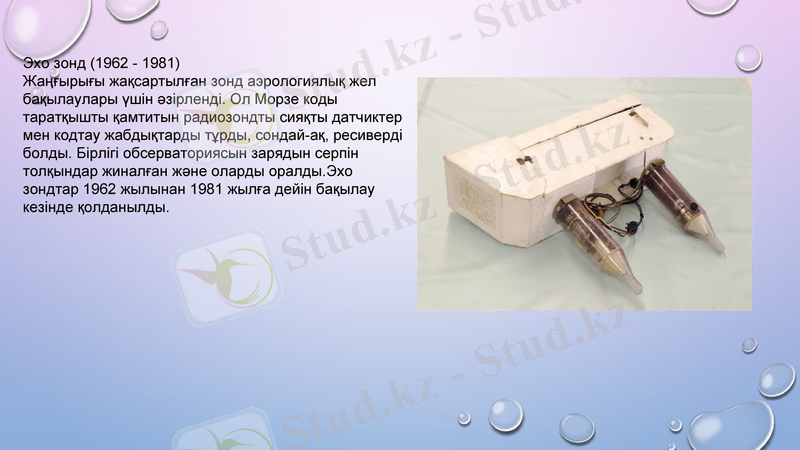

Эхо зонд (1962 - 1981)
Жаңғырығы жақсартылған зонд аэрологиялық
жел бақылаулары үшін әзірленді. Ол Морзе
коды таратқышты қамтитын радиозондты
сияқты датчиктер мен кодтау жабдықтарды
тұрды, сондай-ақ, ресиверді болды. Бірлігі
обсерваториясын зарядын серпін толқындар
жиналған және оларды оралды.Эхо зондтар
1962 жылынан 1981 жылға дейін бақылау
кезінде қолданылды.

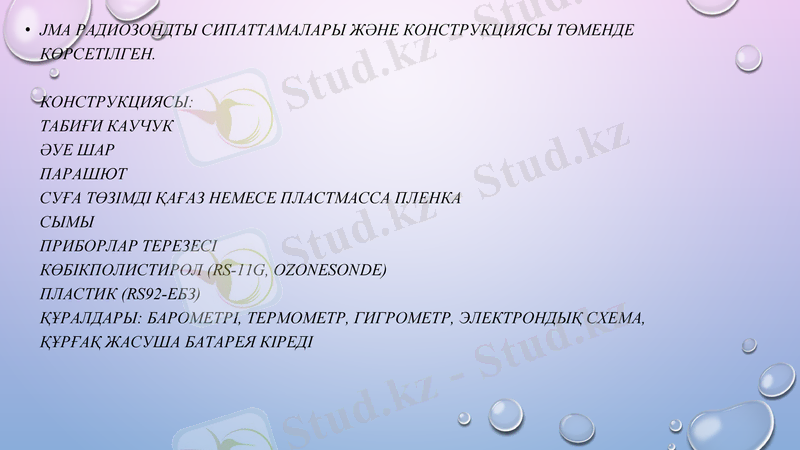

• JMA РАДИОЗОНДТЫ СИПАТТАМАЛАРЫ ЖӘНЕ КОНСТРУКЦИЯСЫ ТӨМЕНДЕ
КӨРСЕТІЛГЕН.

КОНСТРУКЦИЯСЫ:
ТАБИҒИ КАУЧУК
ӘУЕ ШАР
ПАРАШЮТ
СУҒА ТӨЗІМДІ ҚАҒАЗ НЕМЕСЕ ПЛАСТМАССА ПЛЕНКА
СЫМЫ
ПРИБОРЛАР ТЕРЕЗЕСІ
КӨБІКПОЛИСТИРОЛ (RS-11G, OZONESONDE)
ПЛАСТИК (RS92-ЕБЗ)
ҚҰРАЛДАРЫ: БАРОМЕТРІ, ТЕРМОМЕТР, ГИГРОМЕТР, ЭЛЕКТРОНДЫҚ СХЕМА,
ҚҰРҒАҚ ЖАСУША БАТАРЕЯ КIРЕДI

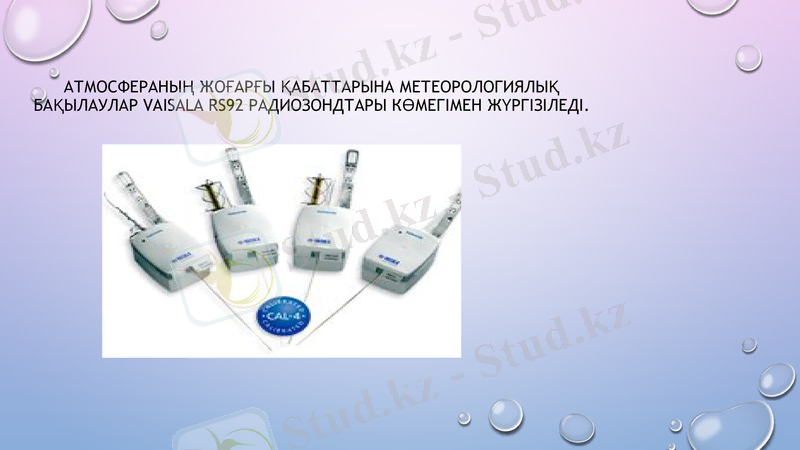

АТМОСФЕРАНЫҢ ЖОҒАРҒЫ ҚАБАТТАРЫНА МЕТЕОРОЛОГИЯЛЫҚ
БАҚЫЛАУЛАР VAISALA RS92 РАДИОЗОНДТАРЫ КӨМЕГІМЕН
ЖҮРГІЗІЛЕДІ.

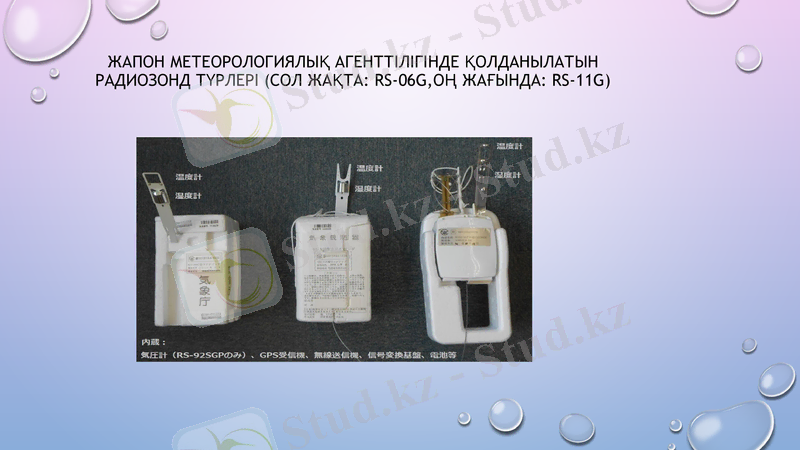

ЖАПОН МЕТЕОРОЛОГИЯЛЫҚ АГЕНТТІЛІГІНДЕ ҚОЛДАНЫЛАТЫН
РАДИОЗОНД ТҮРЛЕРІ (СОЛ ЖАҚТА: RS-06G,ОҢ ЖАҒЫНДА: RS-11G)

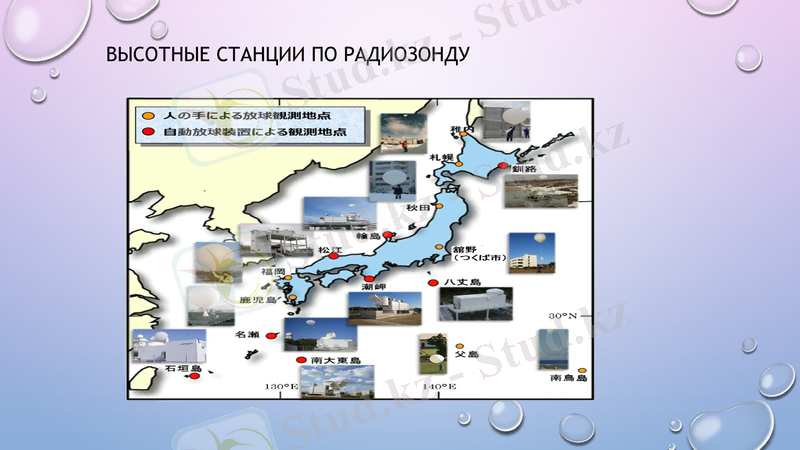

ВЫСОТНЫЕ СТАНЦИИ ПО РАДИОЗОНДУ

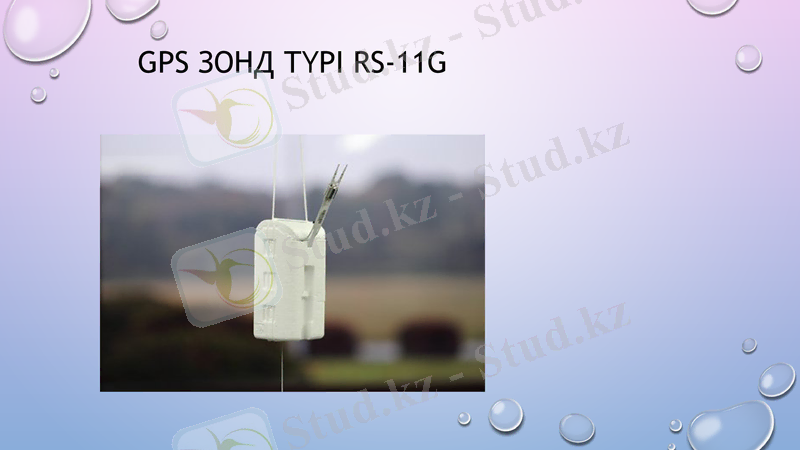

GPS ЗОНД ТҮРІ RS-11G

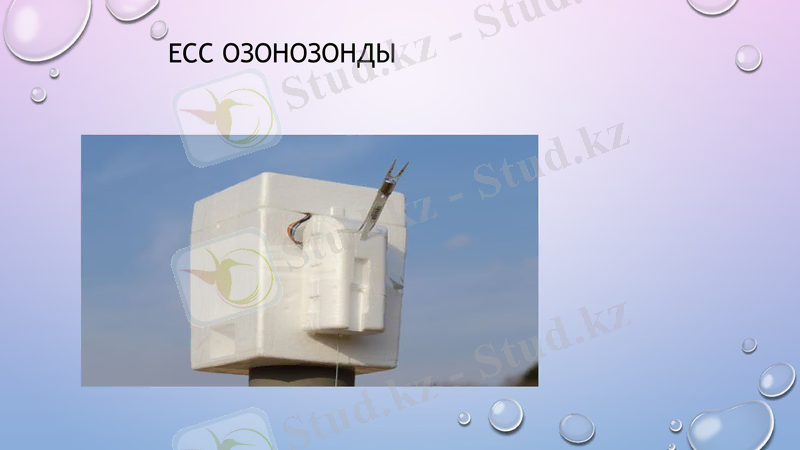

ECC ОЗОНОЗОНДЫ

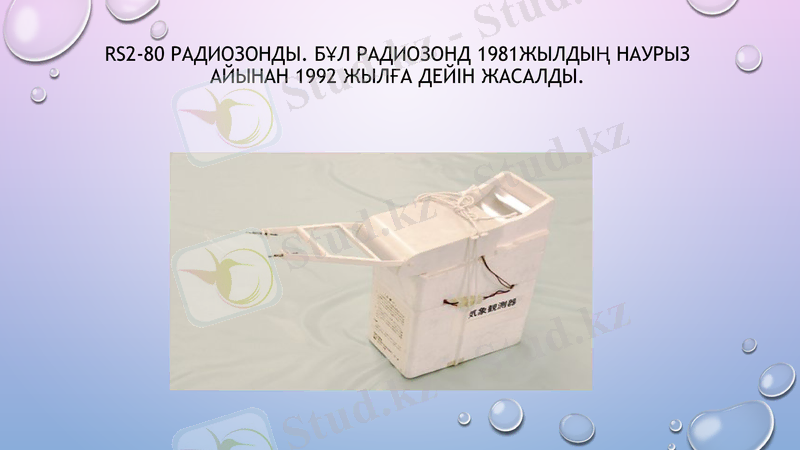

RS2-80 РАДИОЗОНДЫ. БҰЛ РАДИОЗОНД 1981ЖЫЛДЫҢ
НАУРЫЗ АЙЫНАН 1992 ЖЫЛҒА ДЕЙІН ЖАСАЛДЫ.

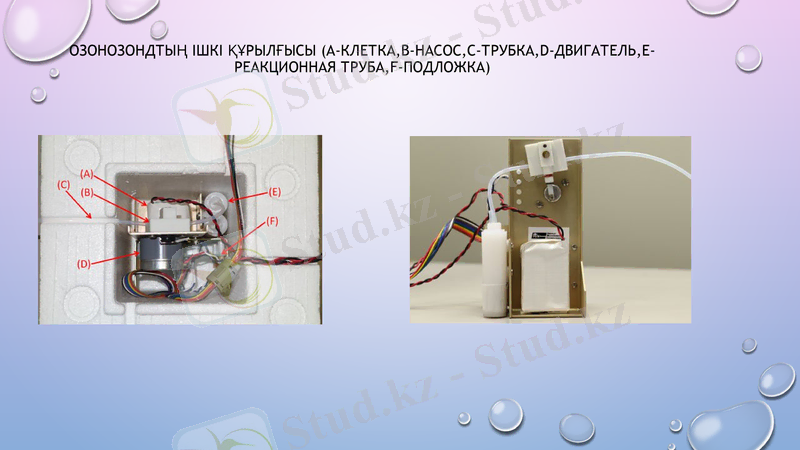

ОЗОНОЗОНДТЫҢ ІШКІ ҚҰРЫЛҒЫСЫ (А-КЛЕТКА,В-НАСОС,С-ТРУБКА,D-
ДВИГАТЕЛЬ,Е-РЕАКЦИОННАЯ ТРУБА,F-ПОДЛОЖКА)

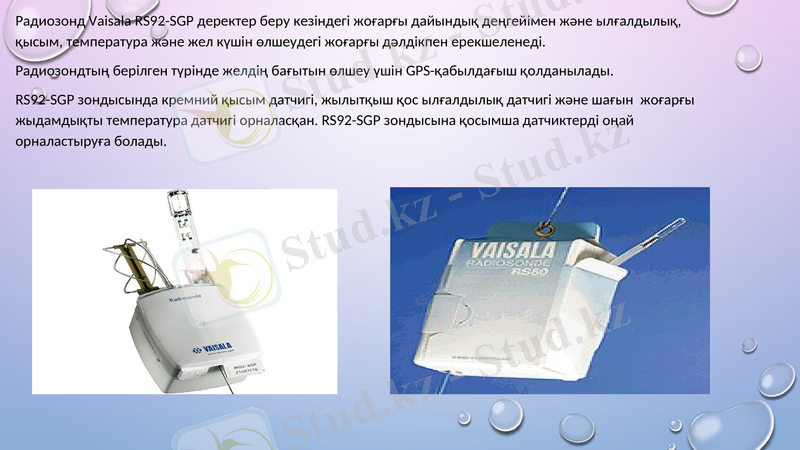

Радиозонд Vaisala RS92-SGP деректер беру кезіндегі жоғарғы дайындық деңгейімен және ылғалдылық, қысым,
температура және жел күшін өлшеудегі жоғарғы дәлдікпен ерекшеленеді.
Радиозондтың берілген түрінде желдің бағытын өлшеу үшін GPS-қабылдағыш қолданылады.
RS92-SGP зондысында кремний қысым датчигі, жылытқыш қос ылғалдылық датчигі және шағын жоғарғы
жыдамдықты температура датчигі орналасқан. RS92-SGP зондысына қосымша датчиктерді оңай орналастыруға
болады.

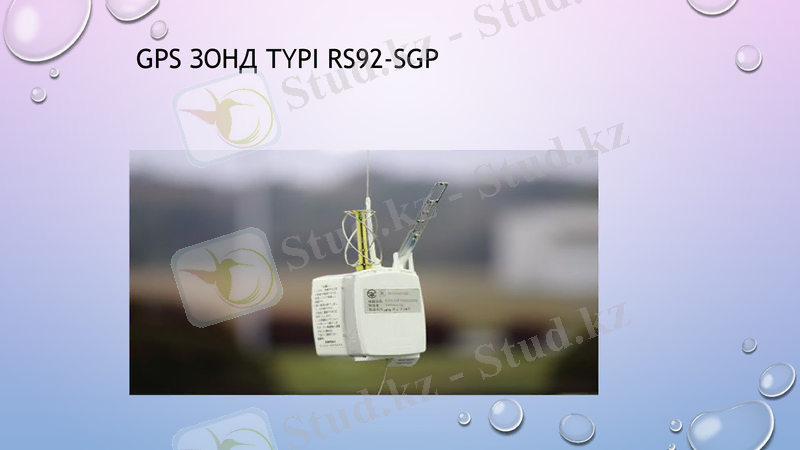

GPS ЗОНД ТҮРІ RS92-SGP
НАЗАРЛАРЫҢЫЗҒА РАХМЕТ!!!
