Деңгейді өлшеу жəне бақылау



Тақырыбы: Деңгейді өлшеу жəне бақылау.
Химиялық талдау
Орындаған: Тәжіхан Е.
Қабылдаған: Ахметова К.
Тобы: ХТ-17-6к

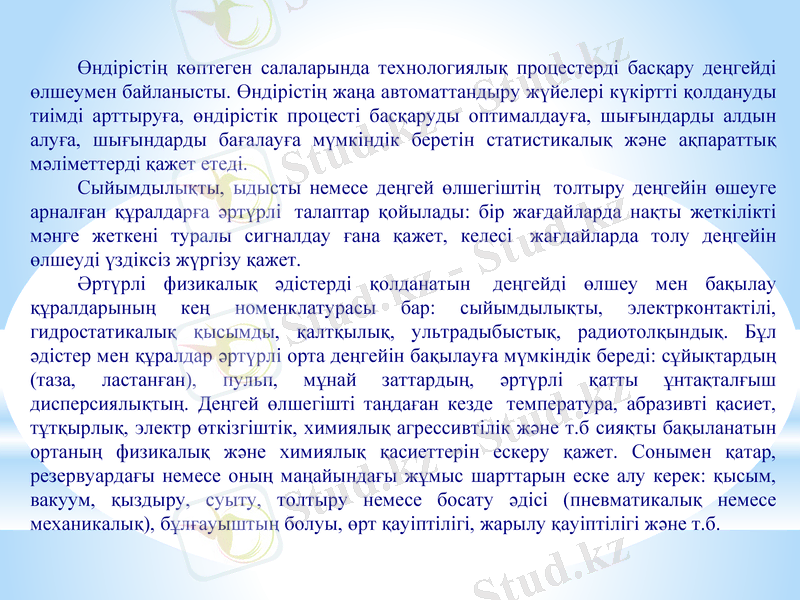

Өндірістің көптеген салаларында технологиялық процестерді басқару деңгейді өлшеумен байланысты. Өндірістің жаңа автоматтандыру жүйелері күкіртті қолдануды тиімді арттыруға, өндірістік процесті басқаруды оптималдауға, шығындарды алдын алуға, шығындарды бағалауға мүмкіндік беретін статистикалық және ақпараттық мәліметтерді қажет етеді.
Сыйымдылықты, ыдысты немесе деңгей өлшегіштің толтыру деңгейін өшеуге арналған құралдарға әртүрлі талаптар қойылады: бір жағдайларда нақты жеткілікті мәнге жеткені туралы сигналдау ғана қажет, келесі жағдайларда толу деңгейін өлшеуді үздіксіз жүргізу қажет.
Әртүрлі физикалық әдістерді қолданатын деңгейді өлшеу мен бақылау құралдарының кең номенклатурасы бар: сыйымдылықты, электрконтактілі, гидростатикалық қысымды, қалтқылық, ультрадыбыстық, радиотолқындық. Бұл әдістер мен құралдар әртүрлі орта деңгейін бақылауға мүмкіндік береді: сұйықтардың (таза, ластанған), пульп, мұнай заттардың, әртүрлі қатты ұнтақталғыш дисперсиялықтың. Деңгей өлшегішті таңдаған кезде температура, абразивті қасиет, тұтқырлық, электр өткізгіштік, химиялық агрессивтілік және т. б сияқты бақыланатын ортаның физикалық және химиялық қасиеттерін ескеру қажет. Сонымен қатар, резервуардағы немесе оның маңайындағы жұмыс шарттарын еске алу керек: қысым, вакуум, қыздыру, суыту, толтыру немесе босату әдісі (пневматикалық немесе механикалық), бұлғауыштың болуы, өрт қауіптілігі, жарылу қауіптілігі және т. б.

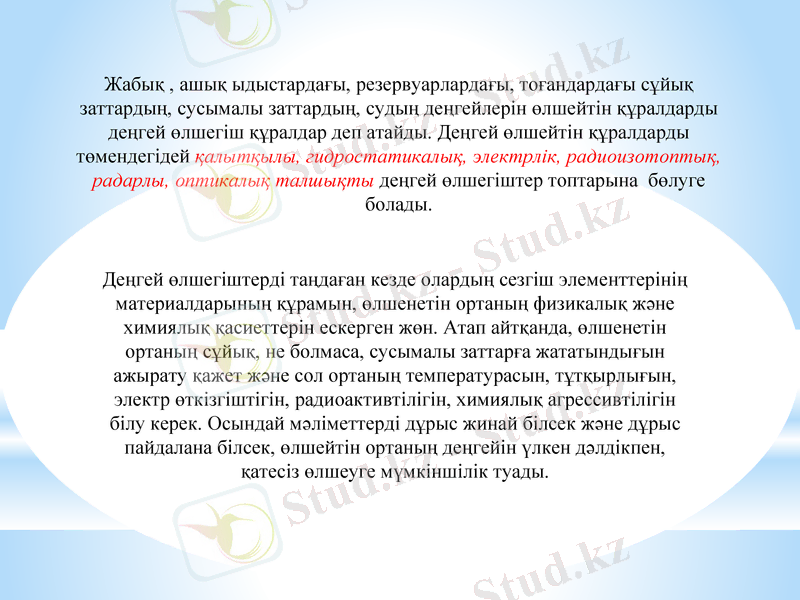

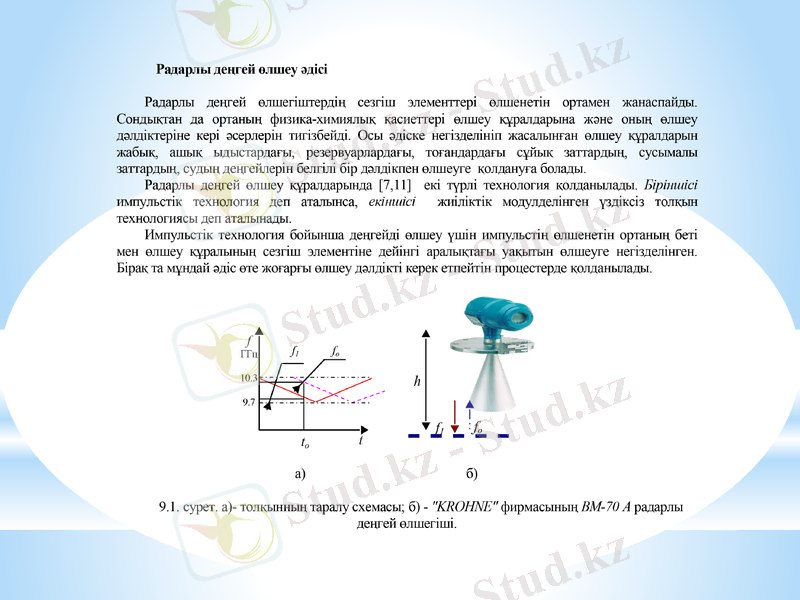

Жабық, ашық ыдыстардағы, резервуарлардағы, тоғандардағы сұйық заттардың, сусымалы заттардың, судың деңгейлерін өлшейтін құралдарды деңгей өлшегіш құралдар деп атайды. Деңгей өлшейтін құралдарды төмендегідей қалытқылы, гидростатикалық, электрлік, радиоизотоптық, радарлы, оптикалық талшықты деңгей өлшегіштер топтарына бөлуге болады.
Деңгей өлшегіштерді таңдаған кезде олардың сезгіш элементтерінің материалдарының құрамын, өлшенетін ортаның физикалық және химиялық қасиеттерін ескерген жөн. Атап айтқанда, өлшенетін ортаның сұйық, не болмаса, сусымалы заттарға жататындығын ажырату қажет және сол ортаның температурасын, тұтқырлығын, электр өткізгіштігін, радиоактивтілігін, химиялық агрессивтілігін білу керек. Осындай мәліметтерді дұрыс жинай білсек және дұрыс пайдалана білсек, өлшейтін ортаның деңгейін үлкен дәлдікпен, қатесіз өлшеуге мүмкіншілік туады.

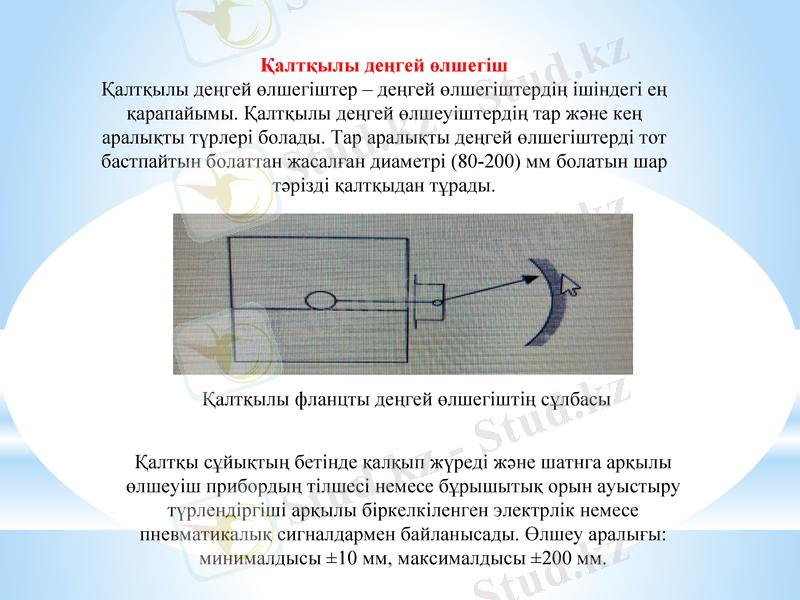

Қалтқылы деңгей өлшегіш
Қалтқылы деңгей өлшегіштер - деңгей өлшегіштердің ішіндегі ең қарапайымы. Қалтқылы деңгей өлшеуіштердің тар және кең аралықты түрлері болады. Тар аралықты деңгей өлшегіштерді тот бастпайтын болаттан жасалған диаметрі (80-200) мм болатын шар тәрізді қалтқыдан тұрады.
Қалтқы сұйықтың бетінде қалқып жүреді және шатнга арқылы өлшеуіш прибордың тілшесі немесе бұрышытық орын ауыстыру түрлендіргіші арқылы біркелкіленген электрлік немесе пневматикалық сигналдармен байланысады. Өлшеу аралығы: минималдысы ±10 мм, максималдысы ±200 мм.
Қалтқылы фланцты деңгей өлшегіштің сұлбасы

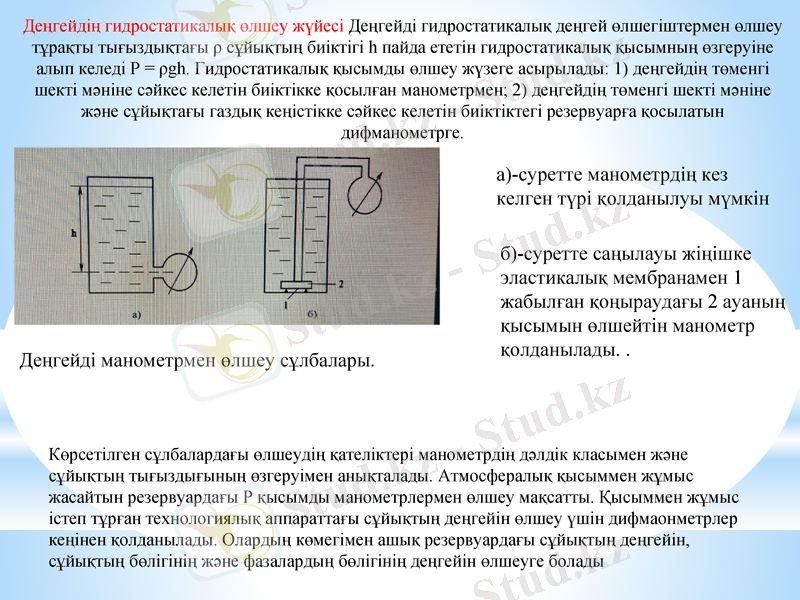

Деңгейдің гидростатикалық өлшеу жүйесі Деңгейді гидростатикалық деңгей өлшегіштермен өлшеу тұрақты тығыздықтағы ρ сұйықтың биіктігі h пайда ететін гидростатикалық қысымның өзгеруіне алып келеді Р = ρgh. Гидростатикалық қысымды өлшеу жүзеге асырылады: 1) деңгейдің төменгі шекті мәніне сәйкес келетін биіктікке қосылған манометрмен; 2) деңгейдің төменгі шекті мәніне және сұйықтағы газдық кеңістікке сәйкес келетін биіктіктегі резервуарға қосылатын дифманометрге.
Көрсетілген сұлбалардағы өлшеудің қателіктері манометрдің дәлдік класымен және сұйықтың тығыздығының өзгеруімен анықталады. Атмосфералық қысыммен жұмыс жасайтын резервуардағы Р қысымды манометрлермен өлшеу мақсатты. Қысыммен жұмыс істеп тұрған технологиялық аппараттағы сұйықтың деңгейін өлшеу үшін дифмаонметрлер кеңінен қолданылады. Олардың көмегімен ашық резервуардағы сұйықтың деңгейін, сұйықтың бөлігінің және фазалардың бөлігінің деңгейін өлшеуге болады
а) -суретте манометрдің кез келген түрі қолданылуы мүмкін
б) -суретте саңылауы жіңішке эластикалық мембранамен 1 жабылған қоңыраудағы 2 ауаның қысымын өлшейтін манометр қолданылады. .
Деңгейді манометрмен өлшеу сұлбалары.

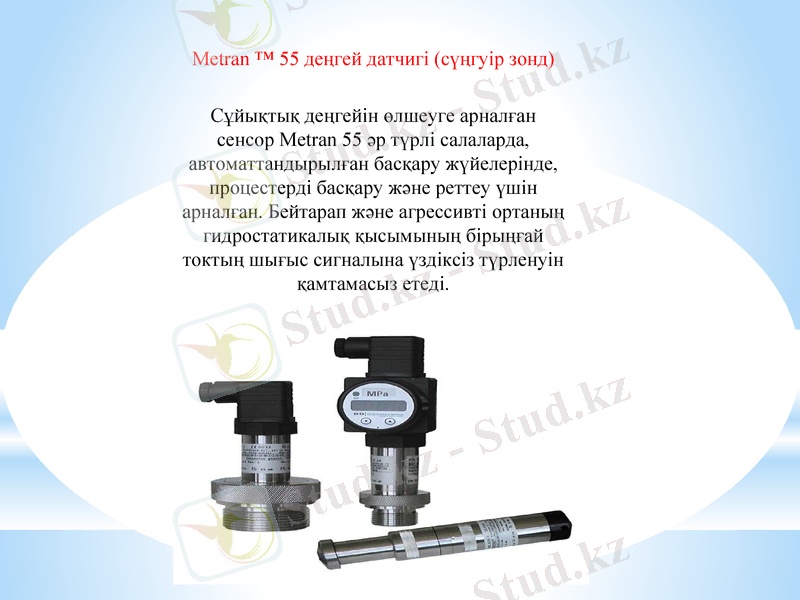

Metran ™ 55 деңгей датчигі (сүңгуір зонд)
Сұйықтық деңгейін өлшеуге арналған сенсор Metran 55 әр түрлі салаларда, автоматтандырылған басқару жүйелерінде, процестерді басқару және реттеу үшін арналған. Бейтарап және агрессивті ортаның гидростатикалық қысымының бірыңғай токтың шығыс сигналына үздіксіз түрленуін қамтамасыз етеді.

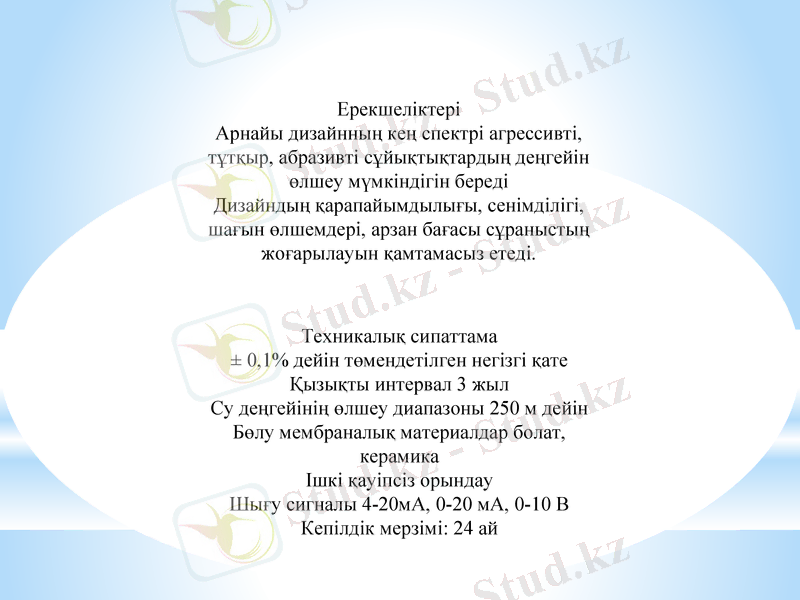

Техникалық сипаттама
± 0, 1% дейін төмендетілген негізгі қате
Қызықты интервал 3 жыл
Су деңгейінің өлшеу диапазоны 250 м дейін
Бөлу мембраналық материалдар болат, керамика
Ішкі қауіпсіз орындау
Шығу сигналы 4-20мА, 0-20 мА, 0-10 В
Кепілдік мерзімі: 24 ай
Ерекшеліктері
Арнайы дизайнның кең спектрі агрессивті, тұтқыр, абразивті сұйықтықтардың деңгейін өлшеу мүмкіндігін береді
Дизайндың қарапайымдылығы, сенімділігі, шағын өлшемдері, арзан бағасы сұраныстың жоғарылауын қамтамасыз етеді.
