Қазақстандағы көмірмен жұмыс жасайтын ЖЭС мен
ЖЭО шолу. Олардың жұмыс істеу принциптері,
құрылысы, ондағы қолданылатын қазандық
модельдері мен жану камераларында қолданылатын
көмірді жағу технологиялары

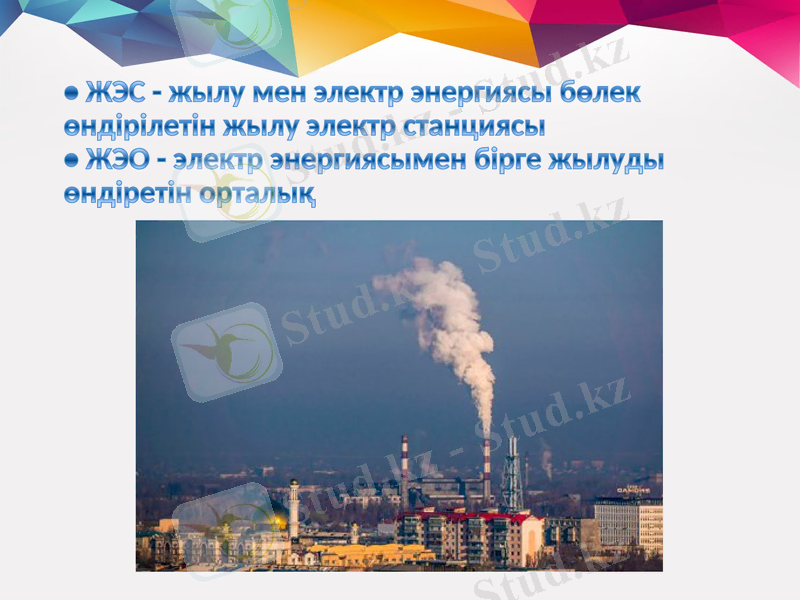

• ЖЭС - жылу мен электр энергиясы
бөлек өндірілетін жылу электр
станциясы
• ЖЭО - электр энергиясымен бірге
жылуды өндіретін орталық

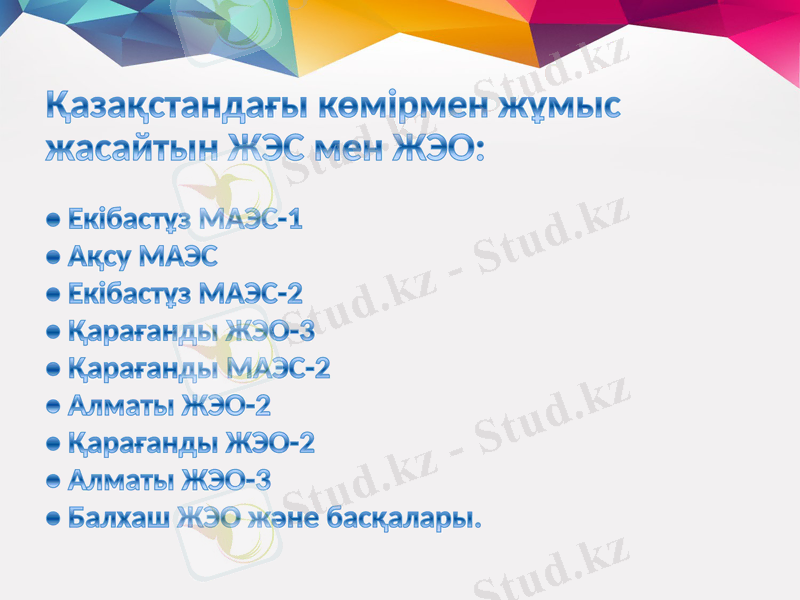

Қазақстандағы көмірмен жұмыс
жасайтын ЖЭС мен ЖЭО:

• Екібастұз МАЭС-1
• Ақсу МАЭС
• Екібастұз МАЭС-2
• Қарағанды ЖЭО-3
• Қарағанды МАЭС-2
• Алматы ЖЭО-2
• Қарағанды ЖЭО-2
• Алматы ЖЭО-3
• Балхаш ЖЭО және басқалары.

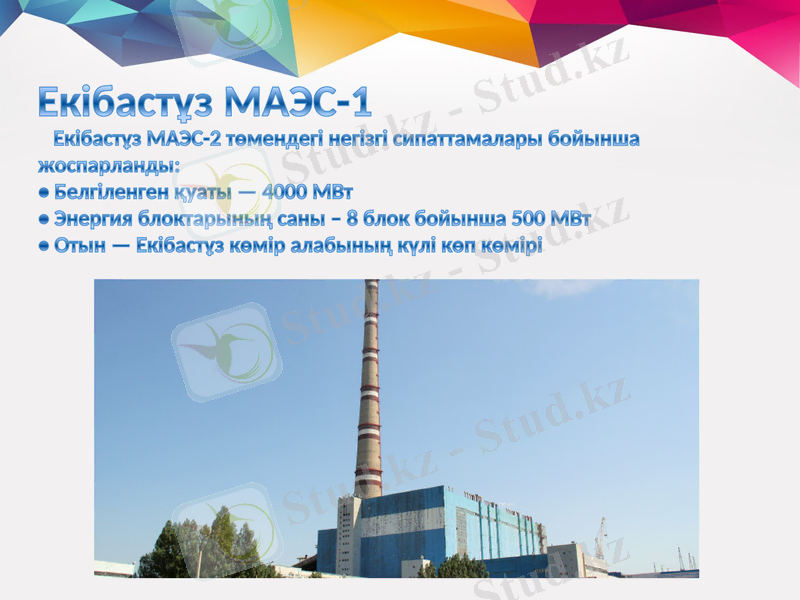

Екібастұз МАЭС-1
Екібастұз МАЭС-2 төмендегі негізгі сипаттамалары бойынша
жоспарланды:
• Белгіленген қуаты — 4000 МВт
• Энергия блоктарының саны – 8 блок бойынша 500 МВт
• Отын — Екібастұз көмір алабының күлі көп көмірі

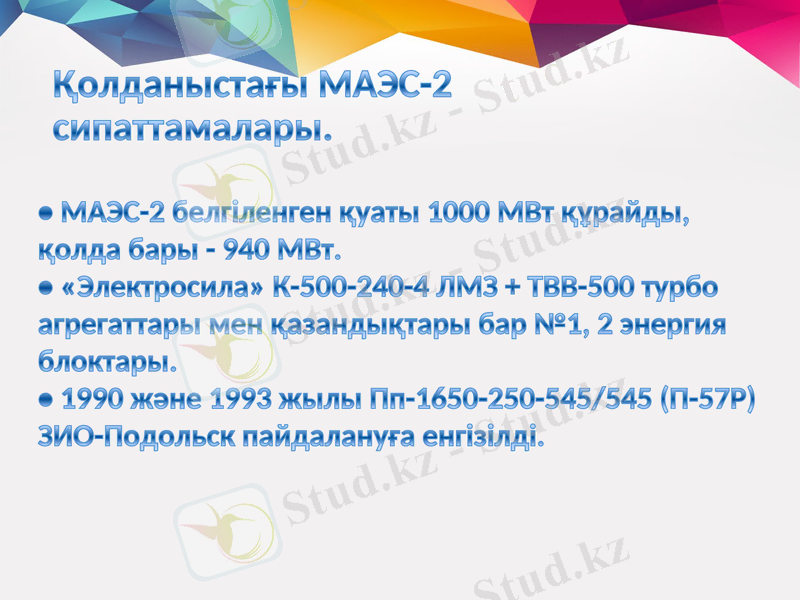

Қолданыстағы МАЭС-2
сипаттамалары.

• МАЭС-2 белгіленген қуаты 1000 МВт құрайды,
қолда бары - 940 МВт.
• «Электросила» К-500-240-4 ЛМЗ + ТВВ-500 турбо
агрегаттары мен қазандықтары бар №1, 2 энергия
блоктары.
• 1990 және 1993 жылы Пп-1650-250-545/545 (П-57Р)
ЗИО-Подольск пайдалануға енгізілді.

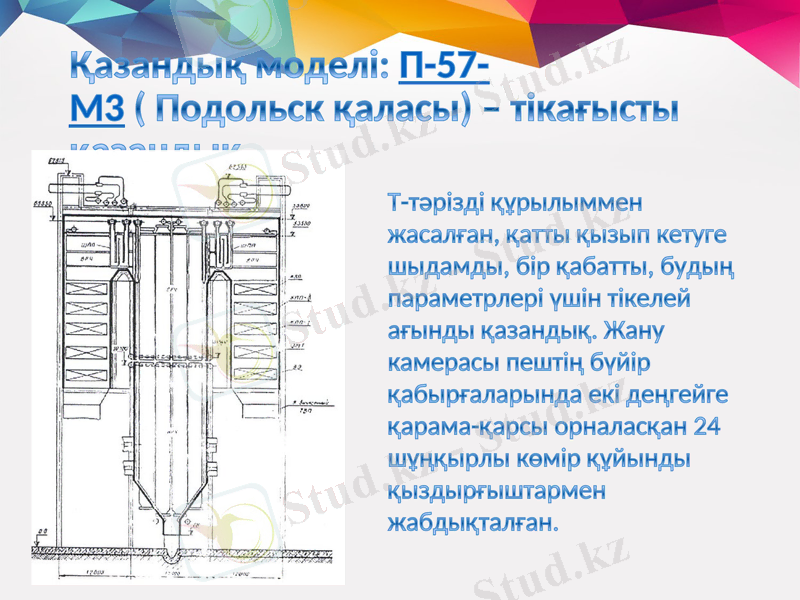

Қазандық моделі: П-57-М3 ( Подольск
қаласы) – тікағысты қазандық

Т-тәрізді құрылыммен
жасалған, қатты қызып кетуге
шыдамды, бір қабатты, будың
параметрлері үшін тікелей
ағынды қазандық. Жану
камерасы пештің бүйір
қабырғаларында екі деңгейге
қарама-қарсы орналасқан 24
шұңқырлы көмір құйынды
қыздырғыштармен
жабдықталған.

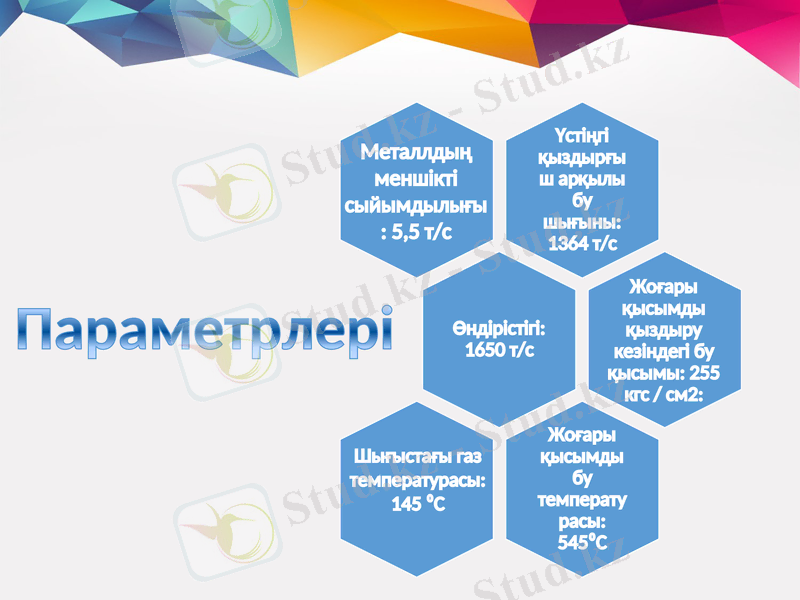

Үстіңгі
Металлдың қыздырғы
меншікті
Металлдың ш арқылы
сыйымдылығы
меншікті бу
шығыны
: 5,5 т/с шығыны:
1364 т/с

Жоғары
қысымды

Параметрлері Өндірістігі:
1650 т/с
қыздыру
кезіндегі бу
қысымы: 255
кгс / см2:

Жоғары
Шығыстағы газ қысымды
температурасы: бу
түтін
145 ⁰С газы температу
расы:
545⁰С

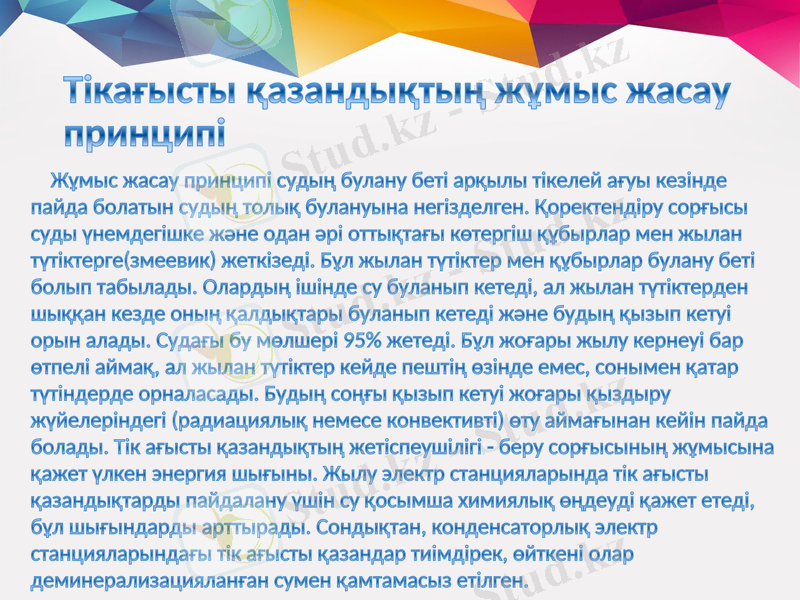

Тікағысты қазандықтың жұмыс
жасау принципі
Жұмыс жасау принципі судың булану беті арқылы тікелей ағуы кезінде
пайда болатын судың толық булануына негізделген. Қоректендіру сорғысы
суды үнемдегішке және одан әрі оттықтағы көтергіш құбырлар мен жылан
түтіктерге(змеевик) жеткізеді. Бұл жылан түтіктер мен құбырлар булану беті
болып табылады. Олардың ішінде су буланып кетеді, ал жылан түтіктерден
шыққан кезде оның қалдықтары буланып кетеді және будың қызып кетуі
орын алады. Судағы бу мөлшері 95% жетеді. Бұл жоғары жылу кернеуі бар
өтпелі аймақ, ал жылан түтіктер кейде пештің өзінде емес, сонымен қатар
түтіндерде орналасады. Будың соңғы қызып кетуі жоғары қыздыру
жүйелеріндегі (радиациялық немесе конвективті) өту аймағынан кейін пайда
болады. Тік ағысты қазандықтың жетіспеушілігі - беру сорғысының жұмысына
қажет үлкен энергия шығыны. Жылу электр станцияларында тік ағысты
қазандықтарды пайдалану үшін су қосымша химиялық өңдеуді қажет етеді,
бұл шығындарды арттырады. Сондықтан, конденсаторлық электр
станцияларындағы тік ағысты қазандар тиімдірек, өйткені олар
деминерализацияланған сумен қамтамасыз етілген.

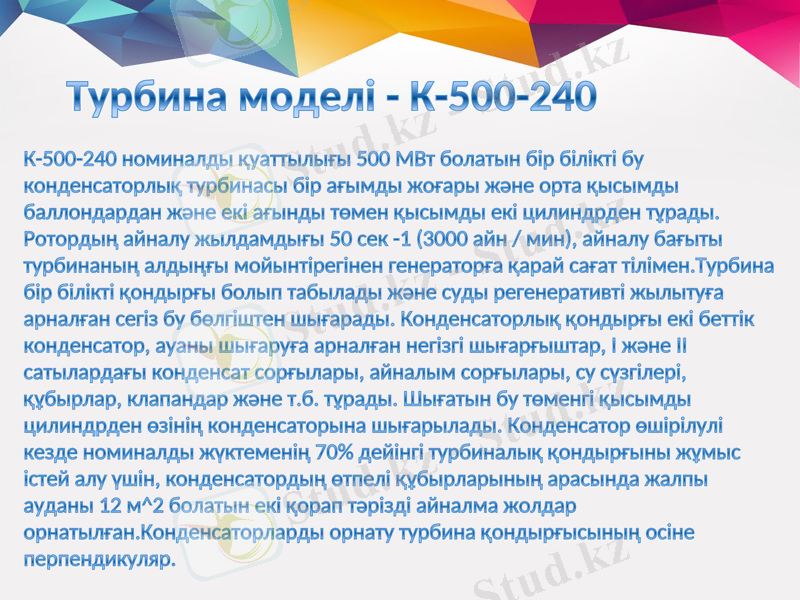

Турбина моделі - К-500-240
К-500-240 номиналды қуаттылығы 500 МВт болатын бір білікті бу
конденсаторлық турбинасы бір ағымды жоғары және орта қысымды
баллондардан және екі ағынды төмен қысымды екі цилиндрден тұрады.
Ротордың айналу жылдамдығы 50 сек -1 (3000 айн / мин), айналу бағыты
турбинаның алдыңғы мойынтірегінен генераторға қарай сағат тілімен.Турбина
бір білікті қондырғы болып табылады және суды регенеративті жылытуға
арналған сегіз бу бөлгіштен шығарады. Конденсаторлық қондырғы екі беттік
конденсатор, ауаны шығаруға арналған негізгі шығарғыштар, I және II
сатылардағы конденсат сорғылары, айналым сорғылары, су сүзгілері,
құбырлар, клапандар және т.б. тұрады. Шығатын бу төменгі қысымды
цилиндрден өзінің конденсаторына шығарылады. Конденсатор өшірілулі кезде
номиналды жүктеменің 70% дейінгі турбиналық қондырғыны жұмыс істей алу
үшін, конденсатордың өтпелі құбырларының арасында жалпы ауданы 12 м^2
болатын екі қорап тәрізді айналма жолдар орнатылған.Конденсаторларды
орнату турбина қондырғысының осіне перпендикуляр.

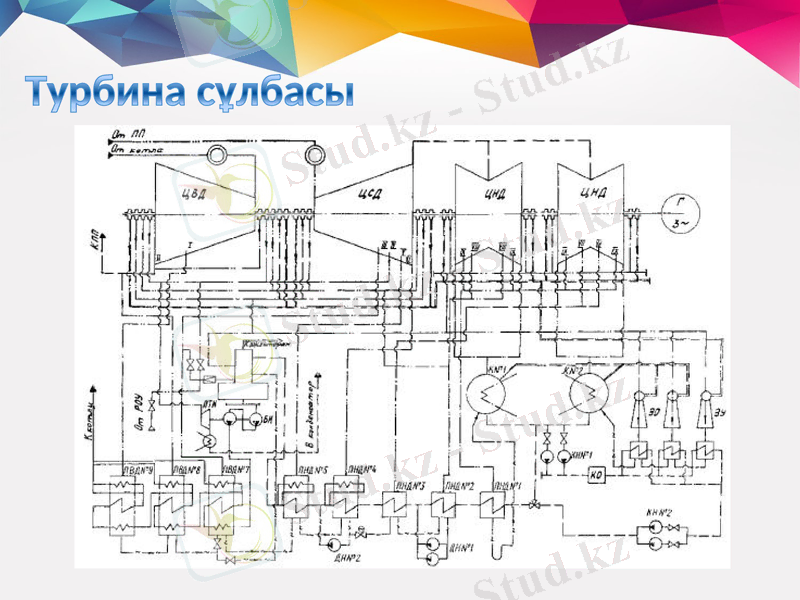

Турбина сұлбасы

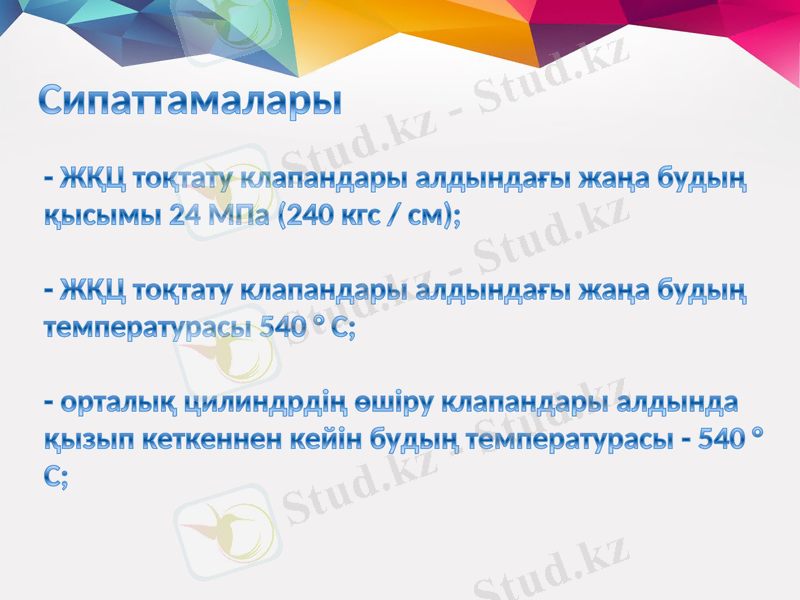

Сипаттамалары
- ЖҚЦ тоқтату клапандары алдындағы жаңа будың
қысымы 24 МПа (240 кгс / см);

- ЖҚЦ тоқтату клапандары алдындағы жаңа будың
температурасы 540 ° C;

- орталық цилиндрдің өшіру клапандары алдында
қызып кеткеннен кейін будың температурасы - 540 °
C;

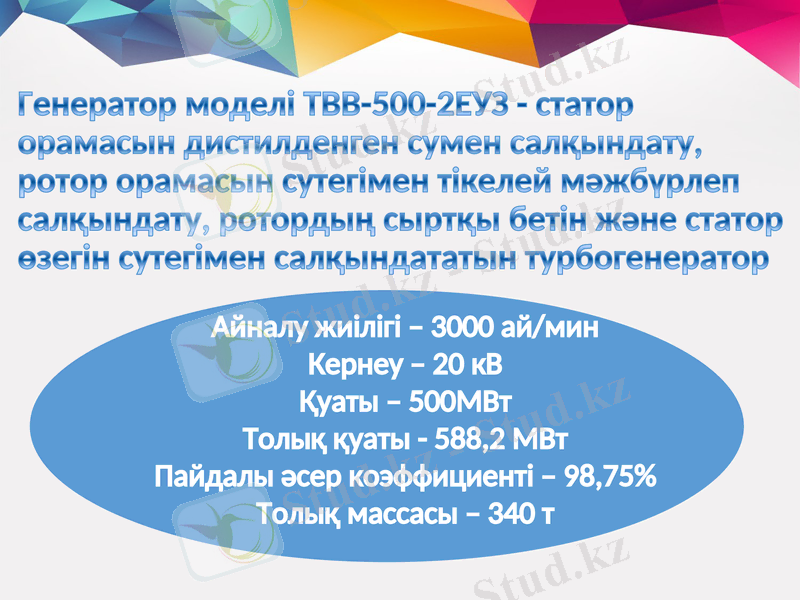

Генератор моделі ТВВ-500-2ЕУЗ - статор
орамасын дистилденген сумен
салқындату, ротор орамасын сутегімен
тікелей мәжбүрлеп салқындату,
ротордың сыртқы бетін және статор
өзегін сутегімен салқындататын
турбогенератор
Айналу жиілігі – 3000 ай/мин
Кернеу – 20 кВ
Қуаты – 500МВт
Толық қуаты - 588,2 МВт
Пайдалы әсер коэффициенті – 98,75%
Толық массасы – 340 т

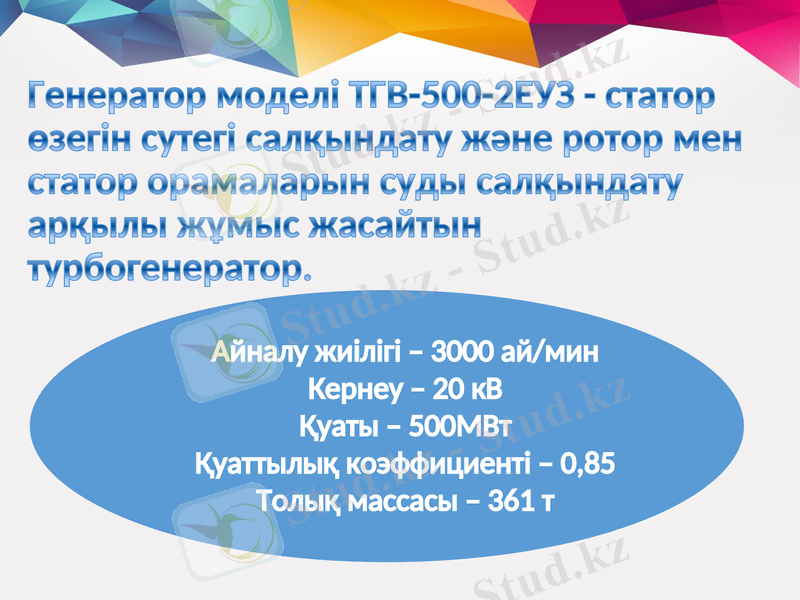

Генератор моделі ТГВ-500-2ЕУЗ -
статор өзегін сутегі салқындату және
ротор мен статор орамаларын суды
салқындату арқылы жұмыс
жасайтын турбогенератор.

Айналу жиілігі – 3000 ай/мин
Кернеу – 20 кВ
Қуаты – 500МВт
Қуаттылық коэффициенті – 0,85
Толық массасы – 361 т

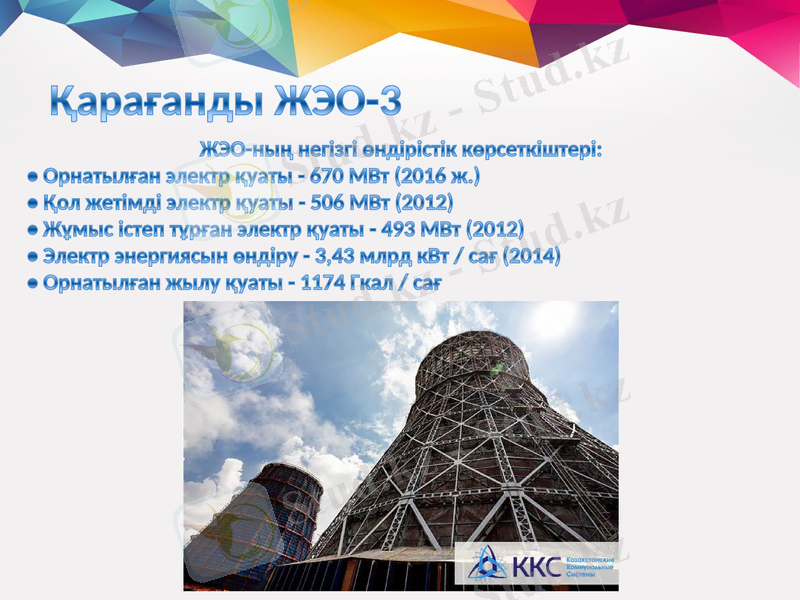

Қарағанды ЖЭО-3
ЖЭО-ның негізгі өндірістік көрсеткіштері:
• Орнатылған электр қуаты - 670 МВт (2016 ж.)
• Қол жетімді электр қуаты - 506 МВт (2012)
• Жұмыс істеп тұрған электр қуаты - 493 МВт (2012)
• Электр энергиясын өндіру - 3,43 млрд кВт / сағ (2014)
• Орнатылған жылу қуаты - 1174 Гкал / сағ

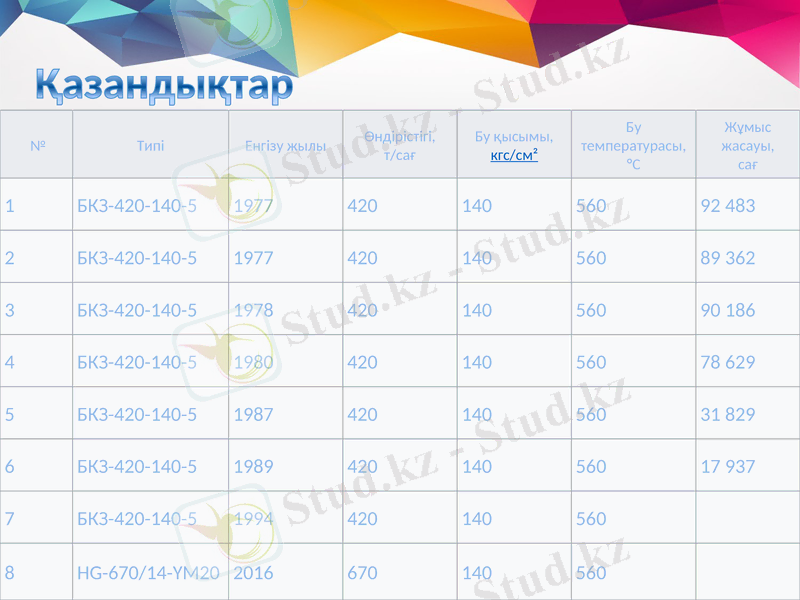

Қазандықтар
Бу Жұмыс
Өндірістігі, Бу қысымы,
№ Типі Енгізу жылы температурасы, жасауы,
т/сағ кгс/см² °C сағ

1 БКЗ-420-140-5 1977 420 140 560 92 483

2 БКЗ-420-140-5 1977 420 140 560 89 362

3 БКЗ-420-140-5 1978 420 140 560 90 186

4 БКЗ-420-140-5 1980 420 140 560 78 629

5 БКЗ-420-140-5 1987 420 140 560 31 829

6 БКЗ-420-140-5 1989 420 140 560 17 937

7 БКЗ-420-140-5 1994 420 140 560

8 HG-670/14-YM20 2016 670 140 560

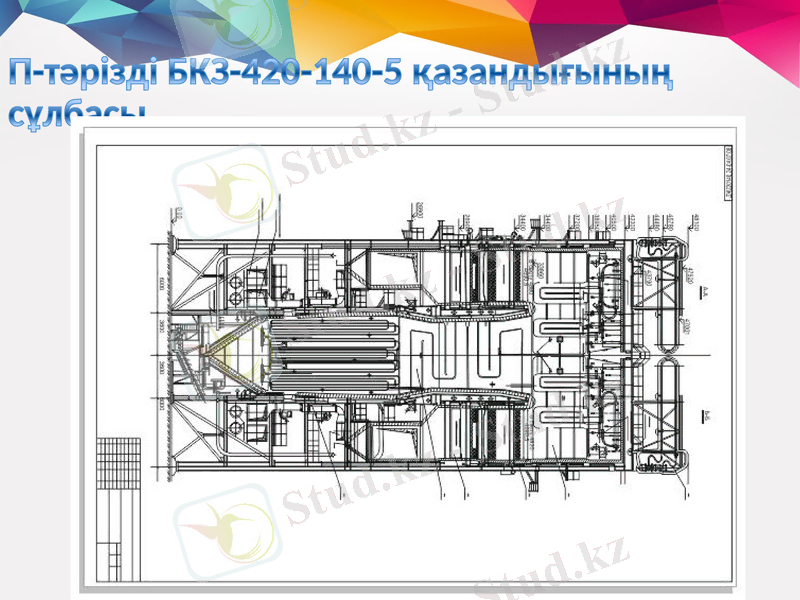

П-тәрізді БКЗ-420-140-5
қазандығының сұлбасы

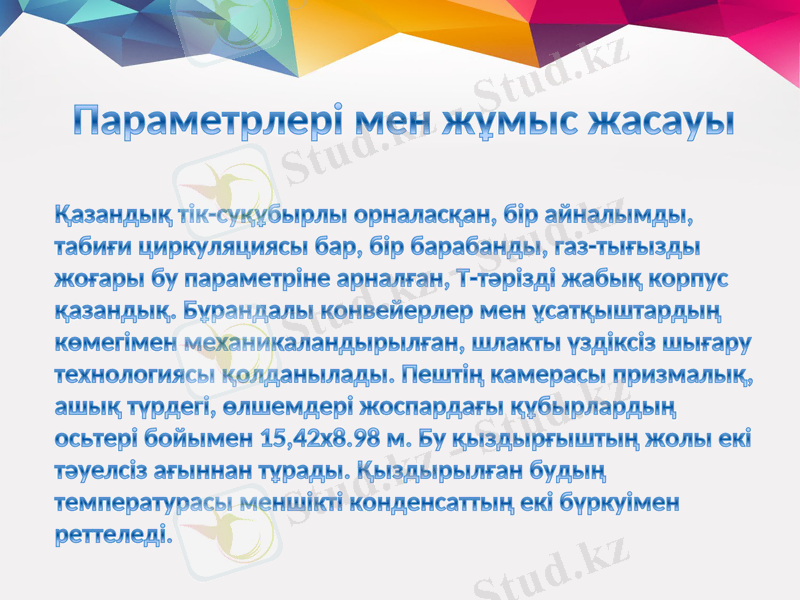

Параметрлері мен жұмыс жасауы
Қазандық тік-суқұбырлы орналасқан, бір айналымды,
табиғи циркуляциясы бар, бір барабанды, газ-тығызды
жоғары бу параметріне арналған, Т-тәрізді жабық корпус
қазандық. Бұрандалы конвейерлер мен ұсатқыштардың
көмегімен механикаландырылған, шлакты үздіксіз шығару
технологиясы қолданылады. Пештің камерасы призмалық,
ашық түрдегі, өлшемдері жоспардағы құбырлардың
осьтері бойымен 15,42x8.98 м. Бу қыздырғыштың жолы екі
тәуелсіз ағыннан тұрады. Қыздырылған будың
температурасы меншікті конденсаттың екі бүркуімен
реттеледі.

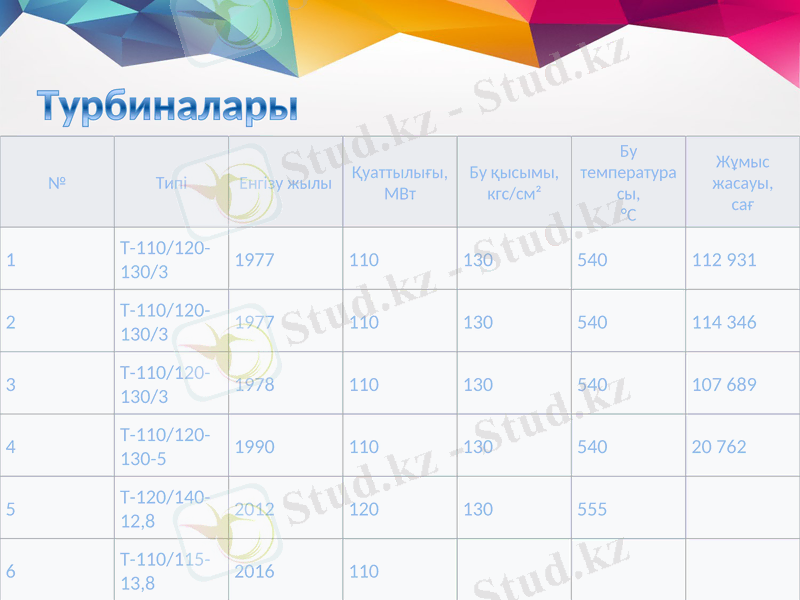

Турбиналары
Бу
Қуаттылығы, Бу қысымы, температура Жұмыс
№ Типі Енгізу жылы жасауы,
МВт кгс/см² сы, сағ
°C

Т-110/120-
1 1977 110 130 540 112 931
130/3

Т-110/120-
2 1977 110 130 540 114 346
130/3

3 Т-110/120- 1978 110 130 540 107 689
130/3

Т-110/120-
4 1990 110 130 540 20 762
130-5

Т-120/140-
5 2012 120 130 555
12,8

Т-110/115-
6 2016 110
13,8
Турбина сипаттамасы
Орал турбомотор зауытының Т-110 / 120-130 типті бу
турбинасы номиналды қуаты 110 МВт, конденсатор
қондырғысы және екі жылыту буы бар қуаты 120 МВт
айнымалы ток генераторын тікелей басқаруға
арналған.Турбина таза буда 130 атмосфера қысымында және
555 ° C температурада жұмыс істеуге арналған. Салқындатқыш
судың конденсаторға кіретін жердегі есептелген
температурасы 20 С құрайды. Салқындату суының номиналды
мөлшері 16000 м3 / сағ. құрайды. Турбина 27 сатылы үш
цилиндрлі қондырғыдан тұрады.
Генераторлары

Қуаттылығы,
№ Типі Кернеуі, кВ
МВт

1 ТФВ-120-2УЗ 120 10,5

2 ТФВ-120-2УЗ 120 10,5

3 ТФВ-120-2УЗ 120 10,5

4 ТФВ-120-2УЗ 120 10,5

5 ТЗФП-160-2МУ3 160 15,75
Генератор сипаттамасы мен жұмыс жасауы
ТВФ сериялы турбогенераторлар бу және газ турбиналарына арналған. ТВФ
турбогенераторының дизайны тығыз, жабық. Машинада газ айналымы
ротор білігіне бекітілген желдеткіштер арқылы жүзеге
асырылады.Турбогенераторлар ротор орамасын сутекпен және жанама
сутекті салқындату арқылы мәжбүрлеп салқындатады, газ
салқындатқыштары статор корпусына салынады. ТВФ турбогенераторының
білік мөрі - сақина түрі. Статор корпусы цилиндр тәрізді, болаттан
дәнекерленген, газ өткізбейтін, бір бөліктен тұрады.
Корпустың ішінде сақиналы қатайтқыштар орнатылады, олар бір уақытта
статор корпусының бүкіл ұзындығы бойымен сутектің ұтымды бөлінуіне
қызмет етеді.
Корпустың механикалық беріктігі статорға тұрақты деформациясыз сутегі
жарылуы жағдайында ішкі қысымға төтеп беру үшін жеткілікті.
ТВФ турбогенератор сұлбасы
