С.Ж.АСФЕНДИЯРОВ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ
МЕДИЦИНА УНИВЕРСИТЕТІ

Электрлік диополь.Электрокардиографияның
физикалық негіздері.Электрокардиограмманы
тіркеу.

ЖМ 19-012-1
Сұлтанов.Б
Болатжан.Д

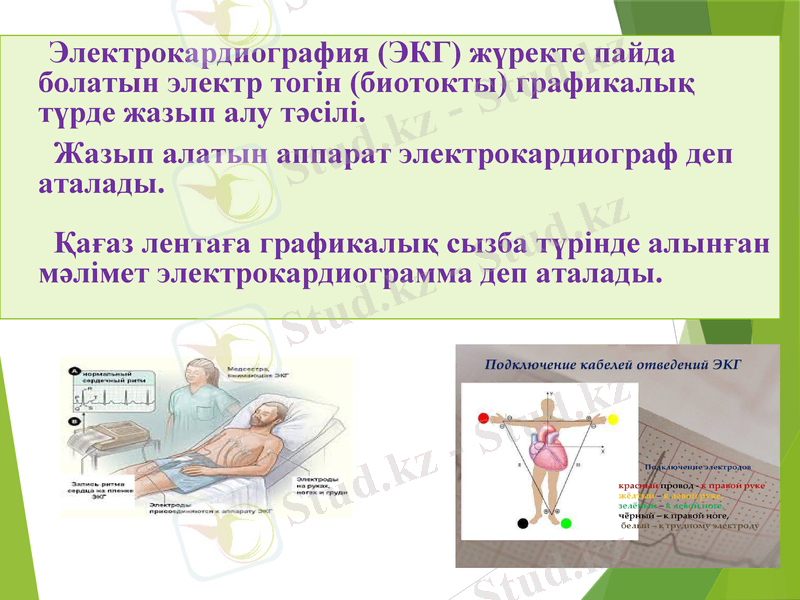

Электрокардиография (ЭКГ) жүректе пайда болатын
электр тогін (биотокты) графикалық түрде жазып алу
тәсілі.
Жазып алатын аппарат электрокардиограф деп аталады.

Қағаз лентаға графикалық сызба түрінде алынған
мәлімет электрокардиограмма деп аталады.

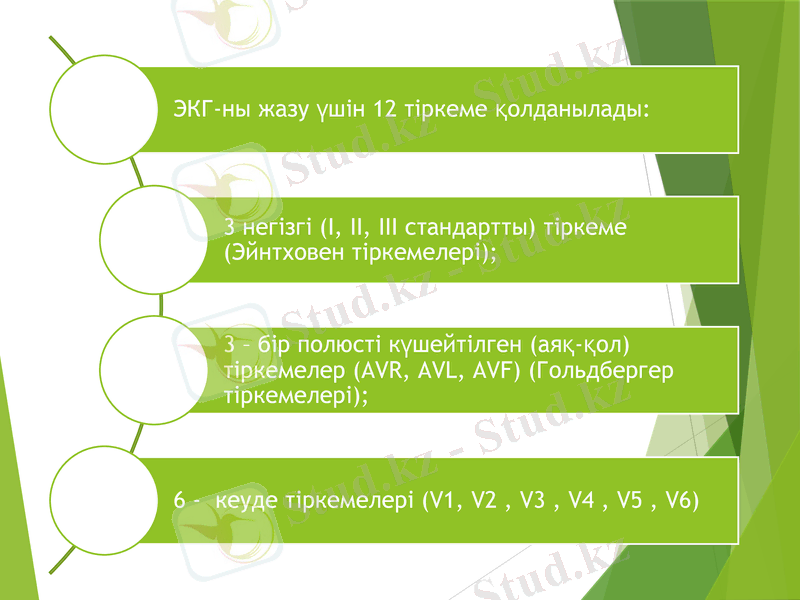

ЭКГ-ны жазу үшін 12 тіркеме қолданылады:

3 негізгі (І, ІІ, ІІІ стандартты) тіркеме
(Эйнтховен тіркемелері);

3 – бір полюсті күшейтілген (аяқ-қол)
тіркемелер (AVR, AVL, AVF)
(Гольдбергер тіркемелері);

6 - кеуде тіркемелері (V1, V2 , V3 , V4 , V5 ,
V6)

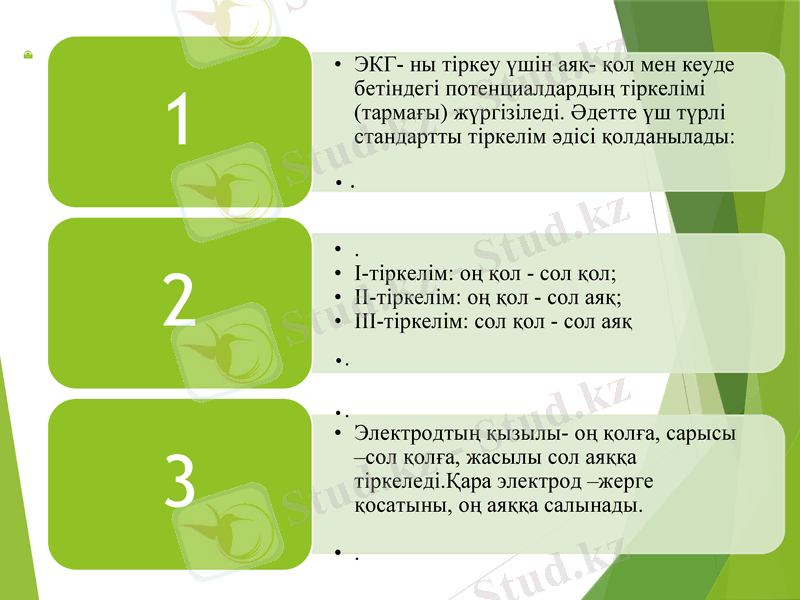

• ЭКГ- ны тіркеу үшін аяқ- қол мен кеуде
бетіндегі потенциалдардың тіркелімі

1 (тармағы) жүргізіледі. Әдетте үш түрлі
стандартты тіркелім әдісі қолданылады:

• .

• .
• І-тіркелім: оң қол - сол қол;

2 •
•
ІІ-тіркелім: оң қол - сол аяқ;
ІІІ-тіркелім: сол қол - сол аяқ
•.

•.
• Электродтың қызылы- оң қолға, сарысы –
сол қолға, жасылы сол аяққа

3 тіркеледі.Қара электрод –жерге
қосатыны, оң аяққа салынады.

• .

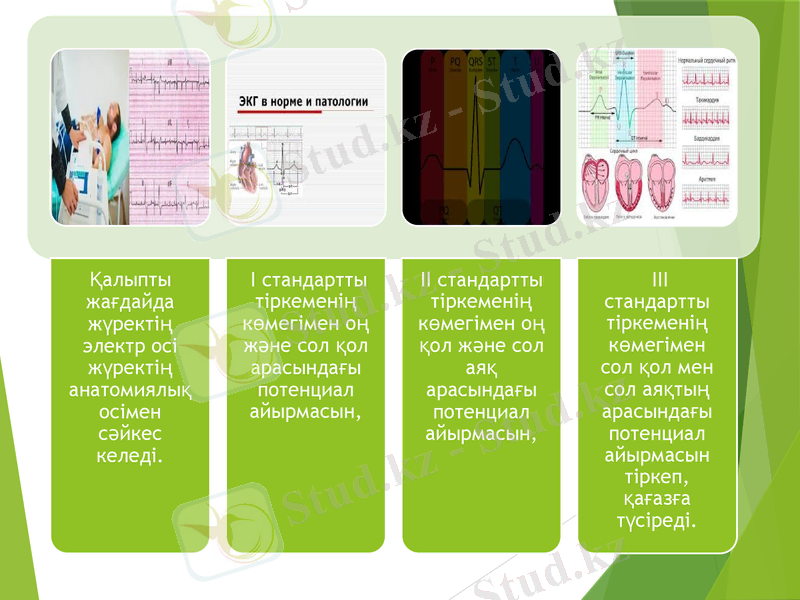

Қалыпты І ІІ ІІІ
жағдайда стандартты стандартты стандартты
жүректің тіркеменің тіркеменің тіркеменің
электр осі көмегімен көмегімен көмегімен
жүректің оң және оң қол сол қол мен
анатомиял сол қол және сол сол аяқтың
ық осімен арасындағ аяқ арасындағ
сәйкес ы арасындағ ы
келеді. потенциал ы потенциал
айырмасын потенциал айырмасын
, айырмасын тіркеп,
, қағазға
түсіреді.

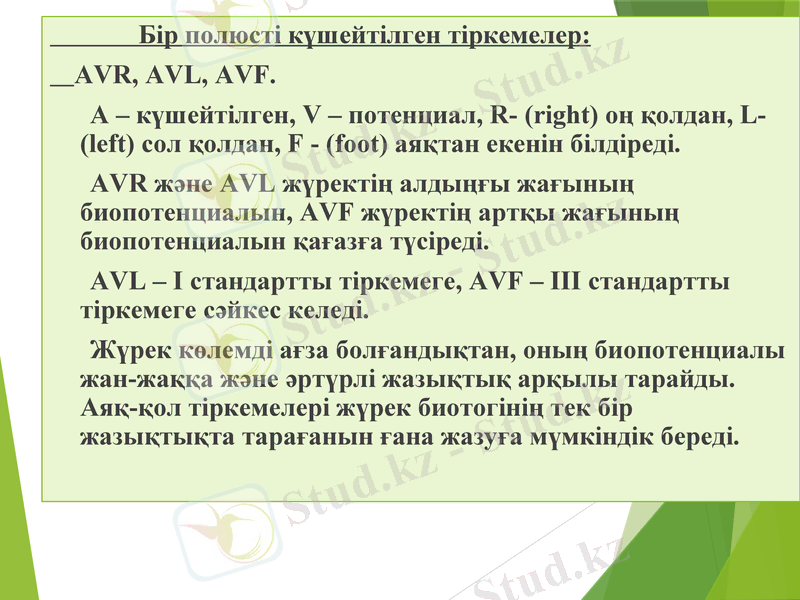

Бір полюсті күшейтілген тіркемелер:
AVR, AVL, AVF.
A – күшейтілген, V – потенциал, R- (rіght) оң қолдан, L-
(left) сол қолдан, F - (foot) аяқтан екенін білдіреді.
AVR және AVL жүректің алдыңғы жағының
биопотенциалын, AVF жүректің артқы жағының
биопотенциалын қағазға түсіреді.
AVL – І стандартты тіркемеге, AVF – ІІІ стандартты
тіркемеге сәйкес келеді.
Жүрек көлемді ағза болғандықтан, оның
биопотенциалы жан-жаққа және әртүрлі жазықтық
арқылы тарайды. Аяқ-қол тіркемелері жүрек биотогінің
тек бір жазықтықта тарағанын ғана жазуға мүмкіндік
береді.

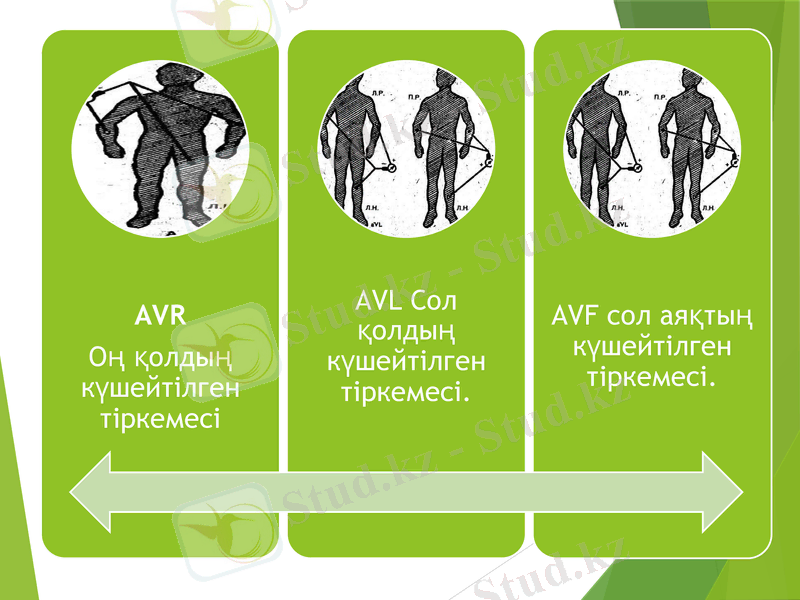

AVL Сол АVF сол
AVR
қолдың аяқтың
Оң қолдың күшейтілге күшейтілге
күшейтілге н тіркемесі. н тіркемесі.
н тіркемесі

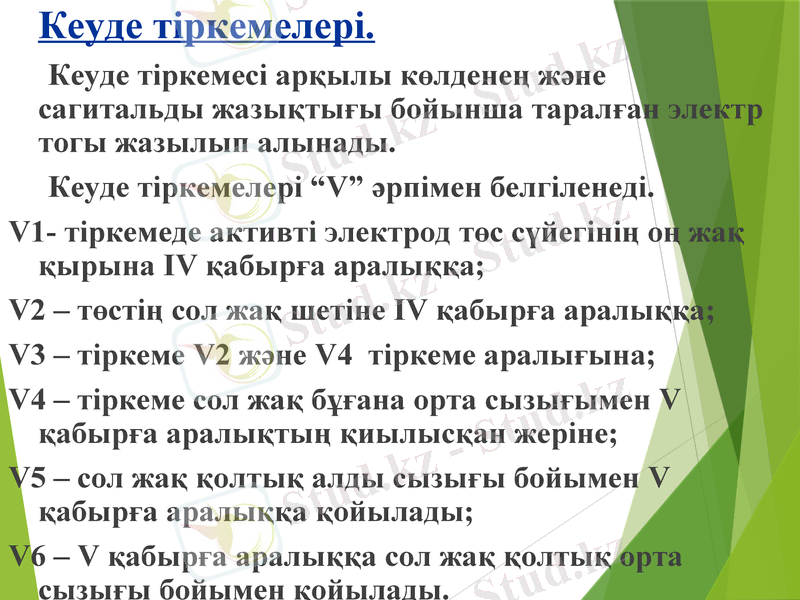

Кеуде тіркемелері.
Кеуде тіркемесі арқылы көлденең және сагитальды
жазықтығы бойынша таралған электр тогы
жазылып алынады.
Кеуде тіркемелері “V” әрпімен белгіленеді.
V1- тіркемеде активті электрод төс сүйегінің оң жақ
қырына ІV қабырға аралыққа;
V2 – төстің сол жақ шетіне ІV қабырға аралыққа;
V3 – тіркеме V2 және V4 тіркеме аралығына;
V4 – тіркеме сол жақ бұғана орта сызығымен V
қабырға аралықтың қиылысқан жеріне;
V5 – сол жақ қолтық алды сызығы бойымен V
қабырға аралыққа қойылады;
V6 – V қабырға аралыққа сол жақ қолтық орта
сызығы бойымен қойылады.

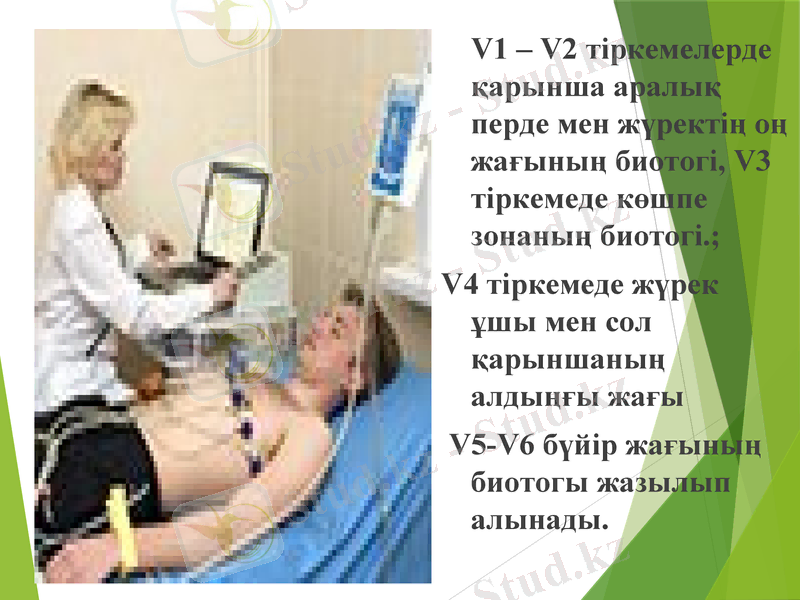

V1 – V2 тіркемелерде
қарынша аралық
перде мен жүректің оң
жағының биотогі, V3
тіркемеде көшпе
зонаның биотогі.;
V4 тіркемеде жүрек
ұшы мен сол
қарыншаның
алдыңғы жағы
V5-V6 бүйір жағының
биотогы жазылып
алынады.

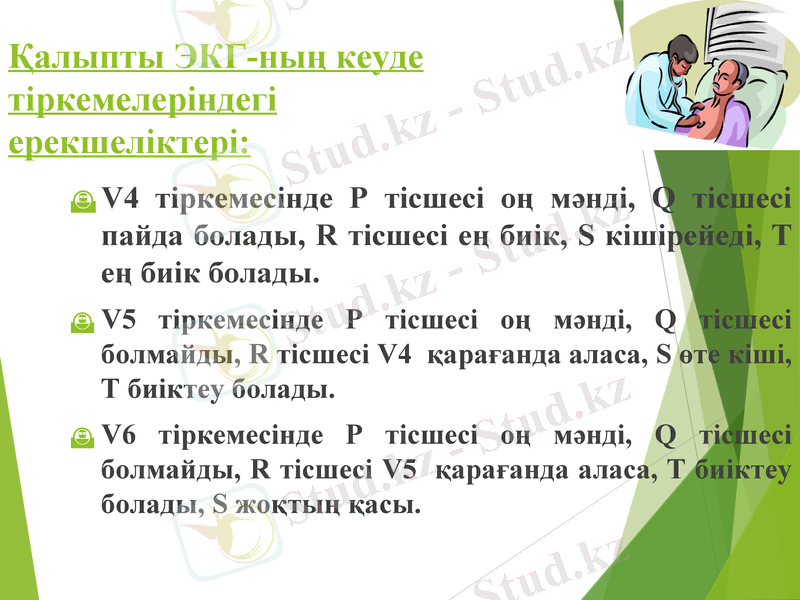

Қалыпты ЭКГ-ның кеуде тіркемелеріндегі
ерекшеліктері:

V4 тіркемесінде Р тісшесі оң мәнді, Q тісшесі
пайда болады, R тісшесі ең биік, S кішірейеді, T
ең биік болады.
V5 тіркемесінде Р тісшесі оң мәнді, Q тісшесі
болмайды, R тісшесі V4 қарағанда аласа, S өте
кіші, T биіктеу болады.
V6 тіркемесінде Р тісшесі оң мәнді, Q тісшесі
болмайды, R тісшесі V5 қарағанда аласа, T биіктеу
болады, S жоқтың қасы.

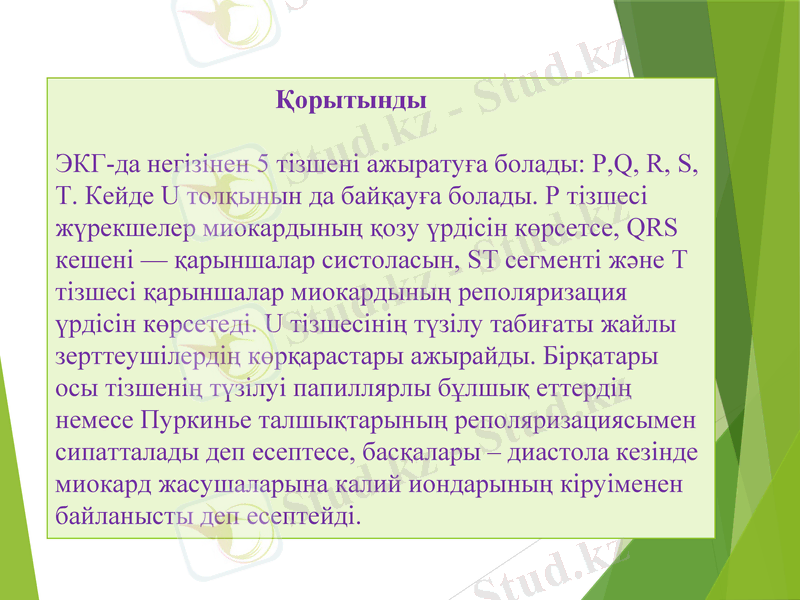

Қорытынды

ЭКГ-да негізінен 5 тізшені ажыратуға болады: P,Q, R, S,
T. Кейде U толқынын да байқауға болады. P тізшесі
жүрекшелер миокардының қозу үрдісін көрсетсе, QRS
кешені — қарыншалар систоласын, ST сегменті және T
тізшесі қарыншалар миокардының реполяризация
үрдісін көрсетеді. U тізшесінің түзілу табиғаты жайлы
зерттеушілердің көрқарастары ажырайды. Бірқатары осы
тізшенің түзілуі папиллярлы бұлшық еттердің немесе
Пуркинье талшықтарының реполяризациясымен
сипатталады деп есептесе, басқалары – диастола кезінде
миокард жасушаларына калий иондарының кіруіменен
байланысты деп есептейді.

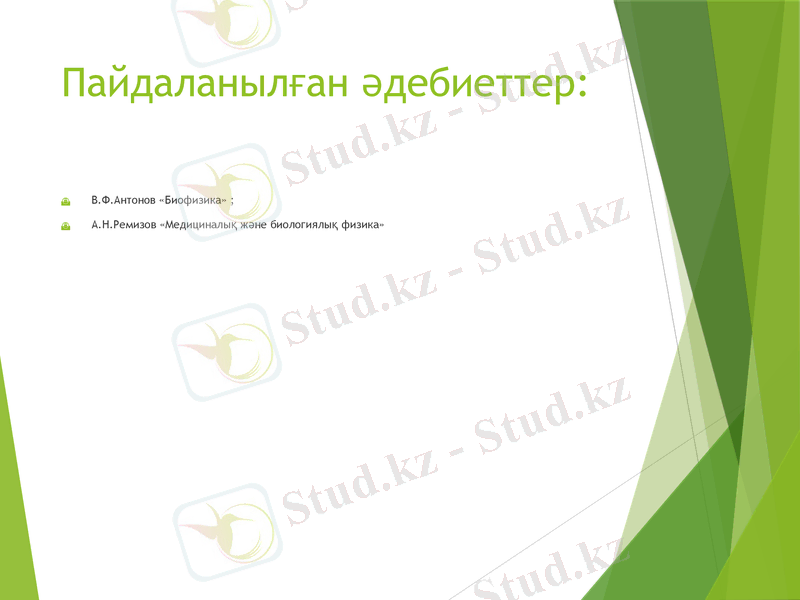

Пайдаланылған
әдебиеттер:
В.Ф.Антонов «Биофизика» ;
А.Н.Ремизов «Медициналық және
биологиялық физика»
