Қазақстан Республикасы Ғылым және Білім Министрлігі
Семей қаласының Шәкәрім атындағы Мемлекеттік Университеті
Инженерлік-технологиялық факультеті
Стандарттау және биотехнология кафедрасы

Газ және газ-сұйық
хроматографиясы.
Қолдану облыстары.
Зерттеу құралдары

Орындаған: Бабиева Г.Қ
Тексерген: Жағалбаева Д.К
Тобы: БТ-701

Семей 2020

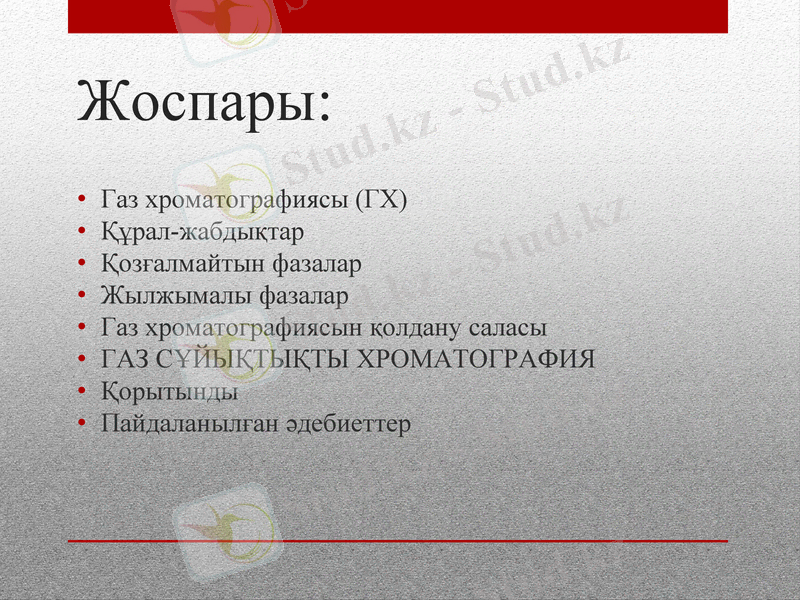

Жоспары:
• Газ хроматографиясы (ГХ)
• Құрал-жабдықтар
• Қозғалмайтын фазалар
• Жылжымалы фазалар
• Газ хроматографиясын қолдану саласы
• ГАЗ СҰЙЫҚТЫҚТЫ ХРОМАТОГРАФИЯ
• Қорытынды
• Пайдаланылған әдебиеттер

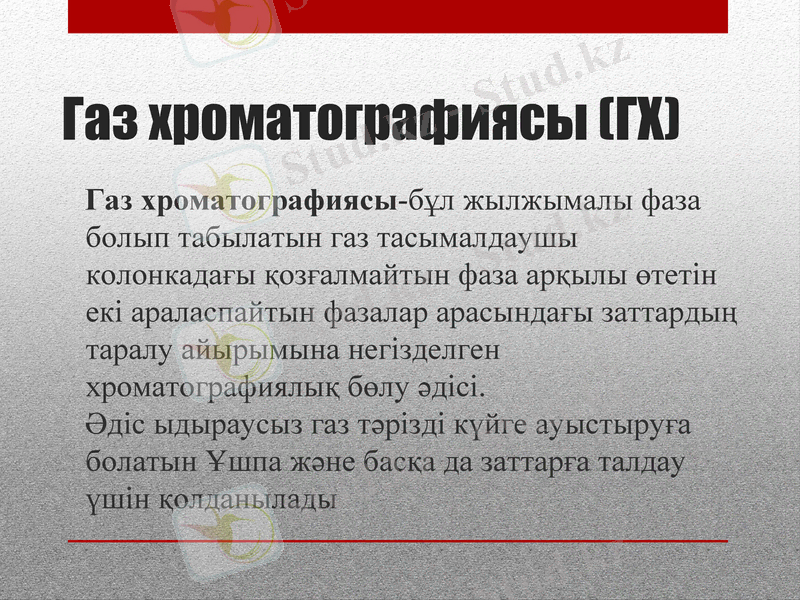

Газ хроматографиясы (ГХ)
Газ хроматографиясы-бұл жылжымалы фаза
болып табылатын газ тасымалдаушы
колонкадағы қозғалмайтын фаза арқылы өтетін
екі араласпайтын фазалар арасындағы заттардың
таралу айырымына негізделген
хроматографиялық бөлу әдісі.
Әдіс ыдыраусыз газ тәрізді күйге ауыстыруға
болатын Ұшпа және басқа да заттарға талдау
үшін қолданылады
Вставка рисунка

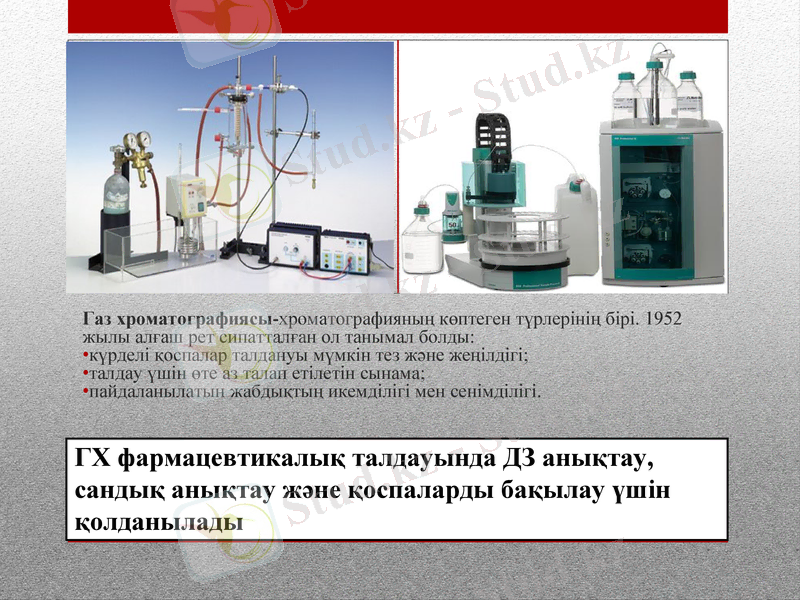

Газ хроматографиясы-хроматографияның көптеген түрлерінің бірі. 1952 жылы алғаш
рет сипатталған ол танымал болды:
•күрделі қоспалар талдануы мүмкін тез және жеңілдігі;
•талдау үшін өте аз талап етілетін сынама;
•пайдаланылатын жабдықтың икемділігі мен сенімділігі.

ГХ фармацевтикалық талдауында ДЗ анықтау,
сандық анықтау және қоспаларды бақылау үшін
қолданылады

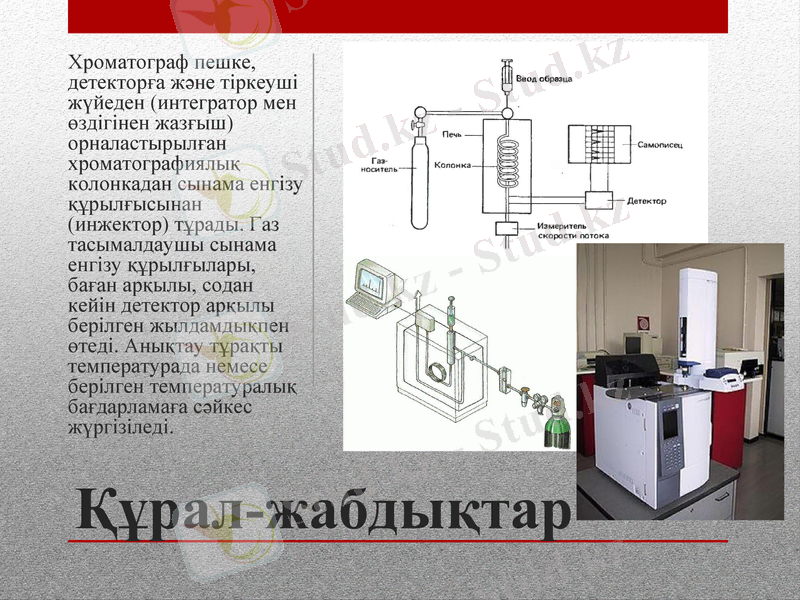

Хроматограф пешке,
детекторға және тіркеуші
жүйеден (интегратор мен
өздігінен жазғыш)
орналастырылған
хроматографиялық
колонкадан сынама енгізу
құрылғысынан (инжектор)
тұрады. Газ тасымалдаушы
сынама енгізу құрылғылары,
баған арқылы, содан кейін
детектор арқылы берілген
жылдамдықпен өтеді.
Анықтау тұрақты
температурада немесе
берілген температуралық
бағдарламаға сәйкес
жүргізіледі.

Құрал-жабдықтар
Капиллярная
Колонка, колонка из
Колонка, заполненная расплавленного
заполненная инертными кремнезема
твердой частицами, (кремния
неподвижной пропитанными диоксида), стенки
фазой. неподвижной которой покрыты
фазой; неподвижной
фазой;

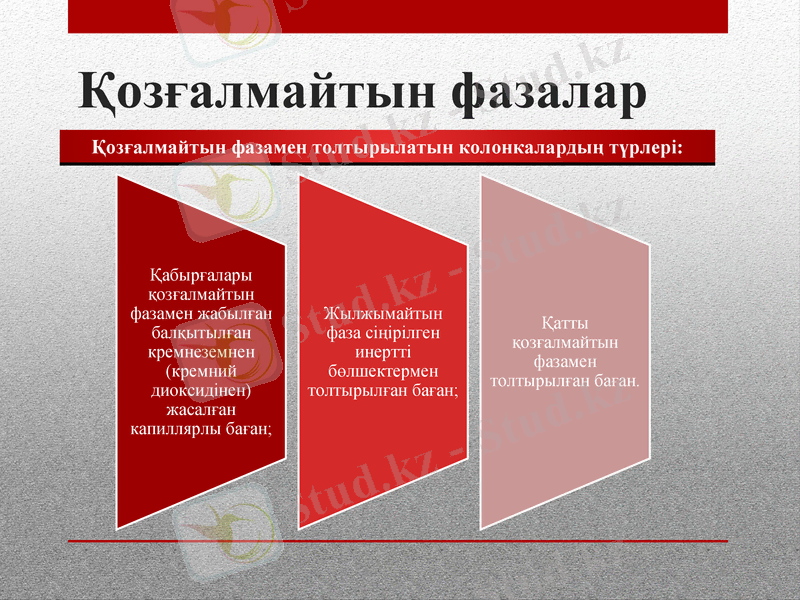

Қозғалмайтын фазамен толтырылатын колонкалардың түрлері:
Қозғалмайтын фазалар

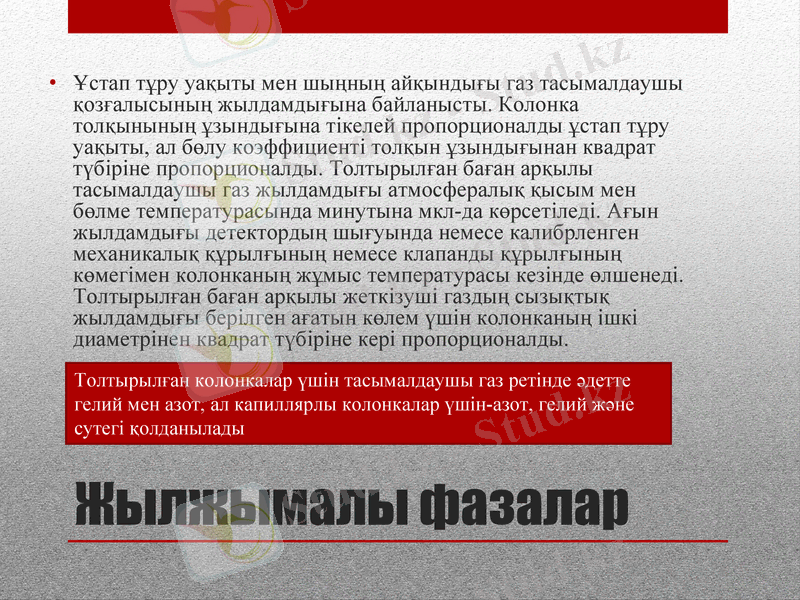

• Ұстап тұру уақыты мен шыңның айқындығы газ тасымалдаушы
қозғалысының жылдамдығына байланысты. Колонка толқынының
ұзындығына тікелей пропорционалды ұстап тұру уақыты, ал бөлу
коэффициенті толқын ұзындығынан квадрат түбіріне пропорционалды.
Толтырылған баған арқылы тасымалдаушы газ жылдамдығы
атмосфералық қысым мен бөлме температурасында минутына мкл-да
көрсетіледі. Ағын жылдамдығы детектордың шығуында немесе
калибрленген механикалық құрылғының немесе клапанды құрылғының
көмегімен колонканың жұмыс температурасы кезінде өлшенеді.
Толтырылған баған арқылы жеткізуші газдың сызықтық жылдамдығы
берілген ағатын көлем үшін колонканың ішкі диаметрінен квадрат
түбіріне кері пропорционалды.
Толтырылған колонкалар үшін тасымалдаушы газ ретінде әдетте
гелий мен азот, ал капиллярлы колонкалар үшін-азот, гелий және
сутегі қолданылады

Жылжымалы фазалар
Газ хроматографиясын қолдану саласы
Газ хроматографиясын (ГХ) қолдану аймағы өте үлкен – қарапайым
газдарды талдаудан бастап күрделі матрицалардағы заттар кешенін
анықтауға дейін.

Производственный Экологический Судебно-
анализ: мониторинг: медицинская
- пестициды экспертиза:
- переработка нефти - гербециды
и газа Недропользование: - наркотики и
- сильно- Научные
- пластмассы - добыча нефти и
полихлорированные действующие исследования и
- фармацевтика газа
бифенилы и вещества лабораторный
- химический - горное дело
диоксины - взрывчатые анализ
синтез и т.д.
- вещества
- парфюмерия полиароматические
- продукты питания и т.д.
углеводороды
и т.д. и т.д.

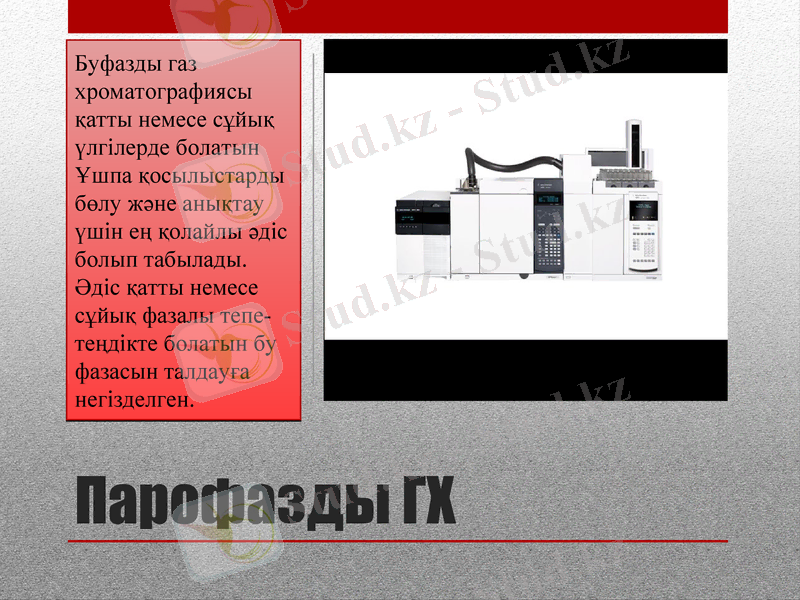

Буфазды газ
хроматографиясы
қатты немесе сұйық
үлгілерде болатын
Ұшпа қосылыстарды
бөлу және анықтау
үшін ең қолайлы әдіс
болып табылады.
Әдіс қатты немесе
сұйық фазалы тепе-
теңдікте болатын бу
фазасын талдауға
негізделген.

Парофазды ГХ

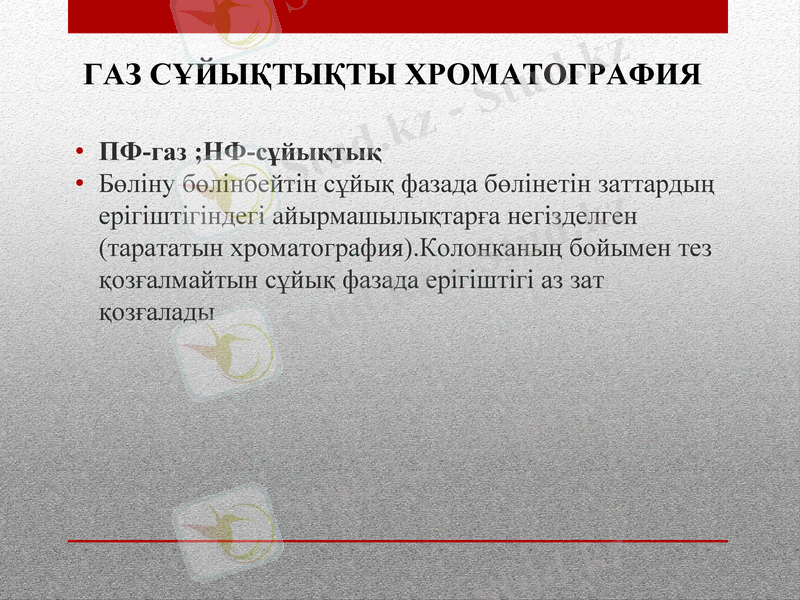

ГАЗ СҰЙЫҚТЫҚТЫ ХРОМАТОГРАФИЯ

• ПФ-газ ;НФ-сұйықтық
• Бөліну бөлінбейтін сұйық фазада бөлінетін заттардың
ерігіштігіндегі айырмашылықтарға негізделген
(тарататын хроматография).Колонканың бойымен тез
қозғалмайтын сұйық фазада ерігіштігі аз зат
қозғалады

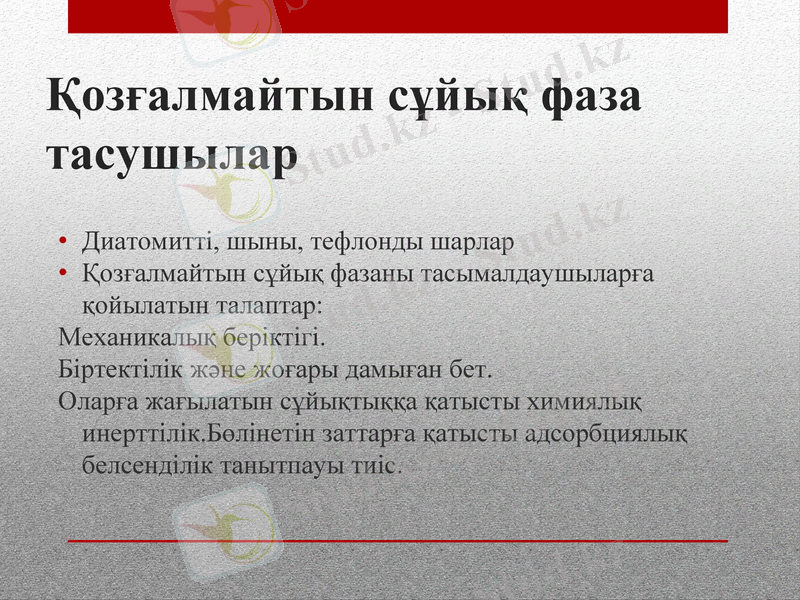

Қозғалмайтын сұйық фаза
тасушылар
• Диатомитті, шыны, тефлонды шарлар
• Қозғалмайтын сұйық фазаны тасымалдаушыларға
қойылатын талаптар:
Механикалық беріктігі.
Біртектілік және жоғары дамыған бет.
Оларға жағылатын сұйықтыққа қатысты химиялық
инерттілік.Бөлінетін заттарға қатысты адсорбциялық
белсенділік танытпауы тиіс.

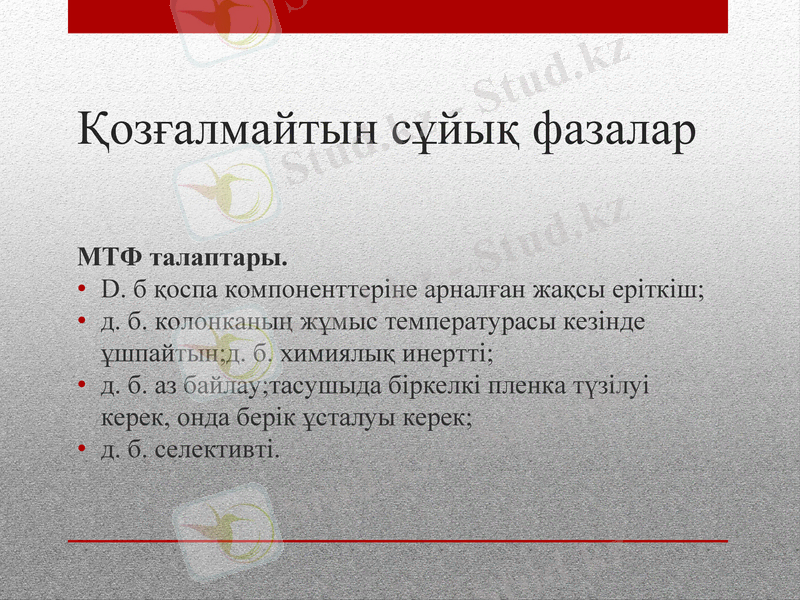

Қозғалмайтын сұйық фазалар

МТФ талаптары.
• D. б қоспа компоненттеріне арналған жақсы еріткіш;
• д. б. колонканың жұмыс температурасы кезінде
ұшпайтын;д. б. химиялық инертті;
• д. б. аз байлау;тасушыда біркелкі пленка түзілуі
керек, онда берік ұсталуы керек;
• д. б. селективті.

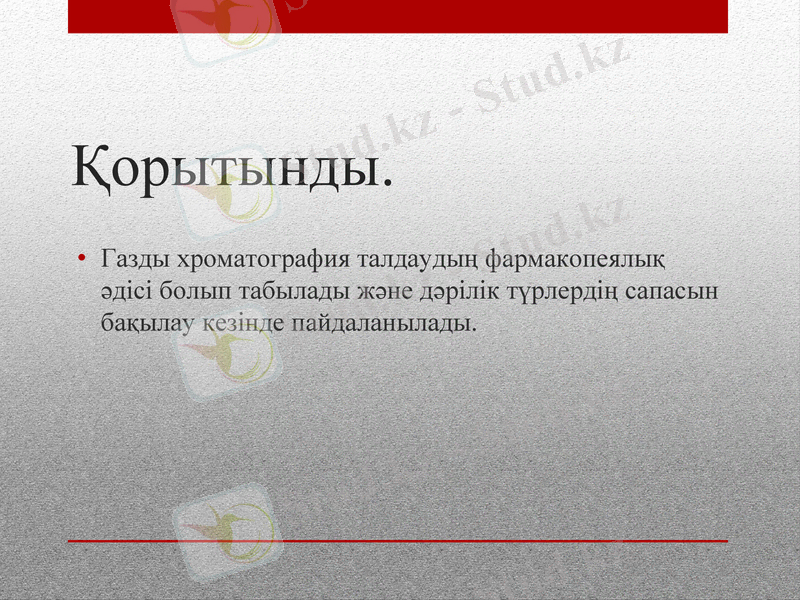

Қорытынды.
• Газды хроматография талдаудың фармакопеялық әдісі
болып табылады және дәрілік түрлердің сапасын
бақылау кезінде пайдаланылады.

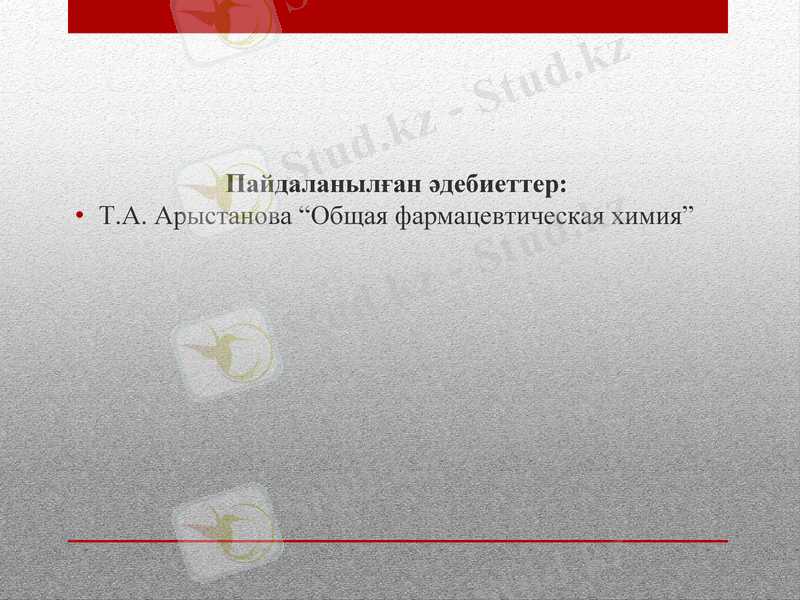

Пайдаланылған әдебиеттер:
• Т.А. Арыстанова “Общая фармацевтическая химия”
