Техникалық нивелирлеудің нәтижесін өңдеу


Slide 1 Slide 2

Топографиялық жұмыстар жүргізу кезінде түсіру пункттерінің биіктіктері техникалық нивелирлеу арқылы анықталады. Техникалық нивелирлеу сондай-ақ, инженерлік құрылыстарды, темір жолдар мен тас жолдарды жобалау, құру және профиль сызудан тұрады.

Техникалық нивелирлеу

Slide 3

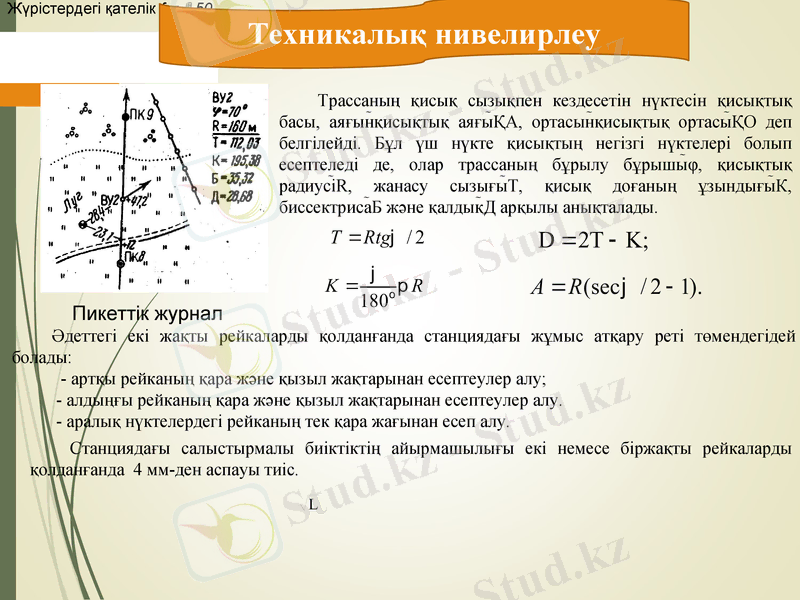

Пикеттік журнал

Трассаның қисық сызықпен кездесетін нүктесін қисықтық басы, аяғынқисықтық аяғыҚА, ортасынқисықтық ортасыҚО деп белгілейді. Бұл үш нүкте қисықтың негізгі нүктелері болып есептеледі де, олар трассаның бұрылу бұрышыφ, қисықтық радиусіR, жанасу сызығыТ, қисық доғаның ұзындығыК, биссектрисаБ және қалдықД арқылы анықталады.

Әдеттегі екі жақты рейкаларды қолданғанда станциядағы жұмыс атқару реті төмендегідей болады:

- артқы рейканың қара және қызыл жақтарынан есептеулер алу;

- алдыңғы рейканың қара және қызыл жақтарынан есептеулер алу.

- аралық нүктелердегі рейканың тек қара жағынан есеп алу.

Станциядағы салыстырмалы биіктіктің айырмашылығы екі немесе біржақты рейкаларды қолданғанда 4 мм-ден аспауы тиіс.

Жүрістердегі қателік fn=50

Техникалық нивелирлеу

Slide 4

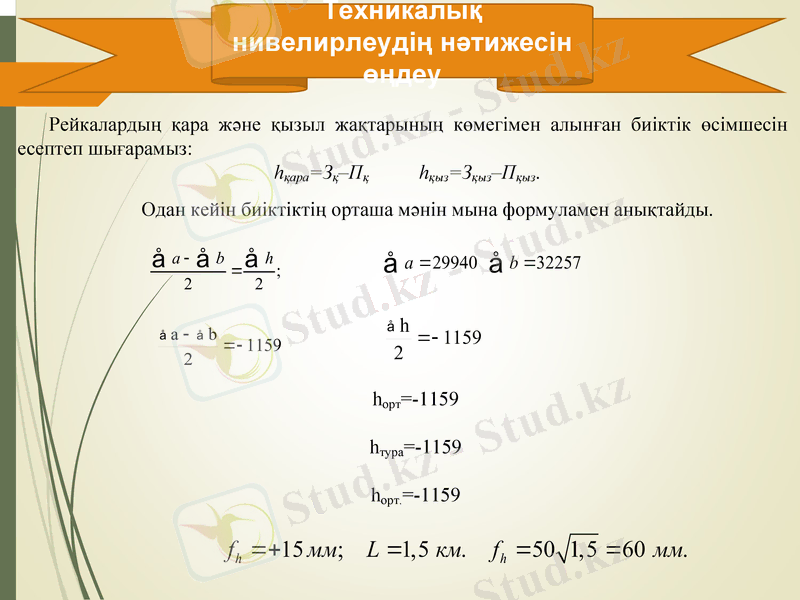

Рейкалардың қара және қызыл жақтарының көмегімен алынған биіктік өсімшесін есептеп шығарамыз:

hқара=Зқ-Пқ hқыз=Зқыз-Пқыз.

Одан кейін биіктіктің орташа мәнін мына формуламен анықтайды.

hорт=-1159

hтура=-1159

hорт. =-1159

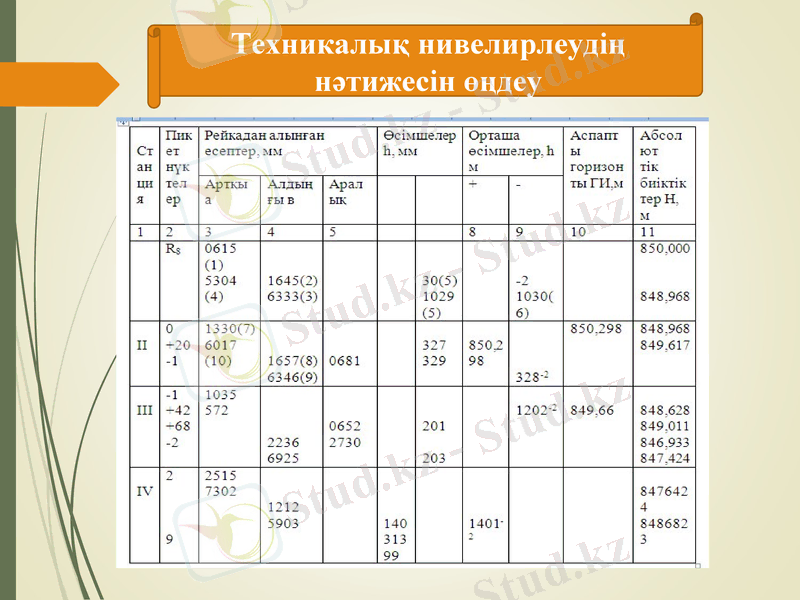

Техникалық нивелирлеудің нәтижесін өңдеу

Slide 5

Техникалық нивелирлеудің нәтижесін өңдеу

Slide 6

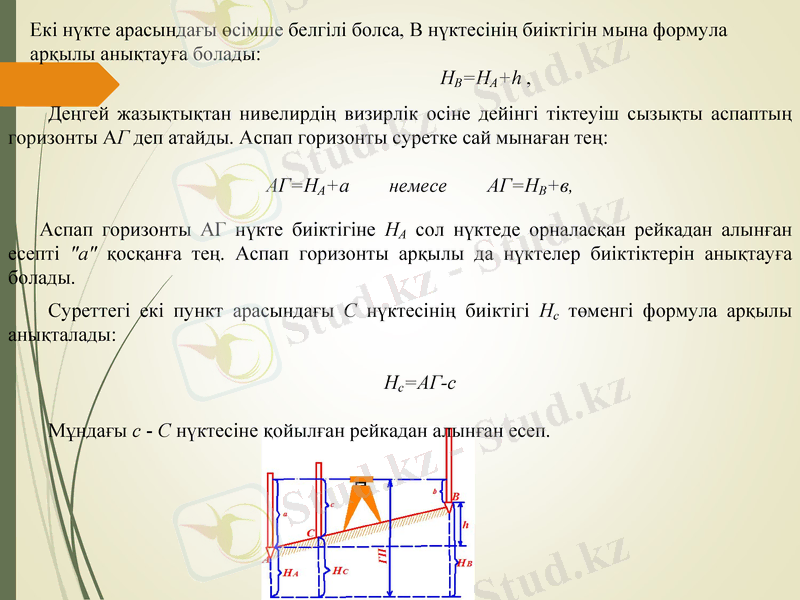

Деңгей жазықтықтан нивелирдің визирлік осіне дейінгі тіктеуіш сызықты аспаптың горизонты АГ деп атайды. Аспап горизонты суретке сай мынаған тең:

АГ=НА+а немесе АГ=НВ+в,

Аспап горизонты АГ нүкте биіктігіне НА сол нүктеде орналасқан рейкадан алынған есепті "а" қосқанға тең. Аспап горизонты арқылы да нүктелер биіктіктерін анықтауға болады.

Суреттегі екі пункт арасындағы С нүктесінің биіктігі Нс төменгі формула арқылы анықталады:

Нс=АГ-с

Мұндағы с - С нүктесіне қойылған рейкадан алынған есеп.

Екі нүкте арасындағы өсімше белгілі болса, В нүктесінің биіктігін мына формула арқылы анықтауға болады:

НВ=НА+h,

Slide 7

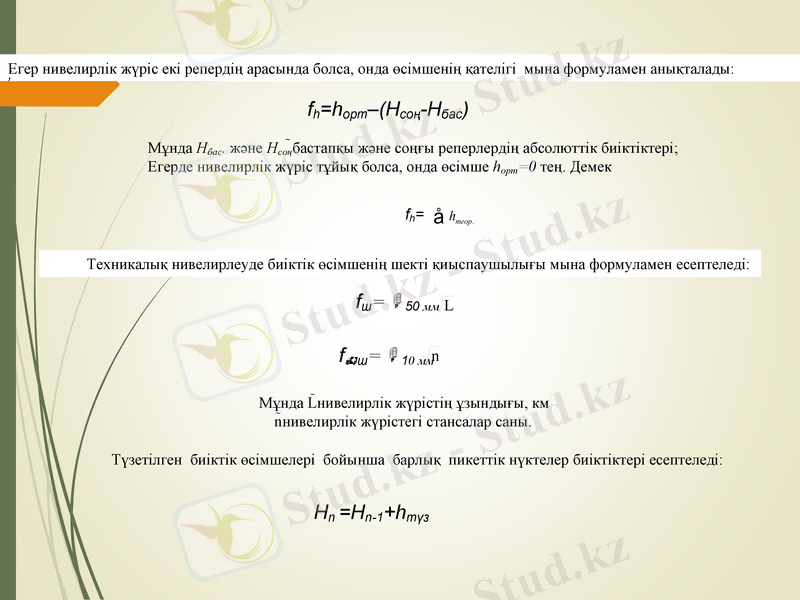

Егер нивелирлік жүріс екі репердің арасында болса, онда өсімшенің қателігі мына формуламен анықталады:

fh=hорт-(Нсоң-Нбас)

Мұнда Нбас. және Нсоңбастапқы және соңғы реперлердің абсолюттік биіктіктері;

Егерде нивелирлік жүріс тұйық болса, онда өсімше hорт=0 тең. Демек

fh=

Техникалық нивелирлеуде биіктік өсімшенің шекті қиыспаушылығы мына формуламен есептеледі:

;

fш=50 мм

fш=10 мм

Мұнда Lнивелирлік жүрістің ұзындығы, км

nнивелирлік жүрістегі стансалар саны.

Түзетілген биіктік өсімшелері бойынша барлық пикеттік нүктелер биіктіктері есептеледі:

Нn =Hn-1+hтүз

Slide 8

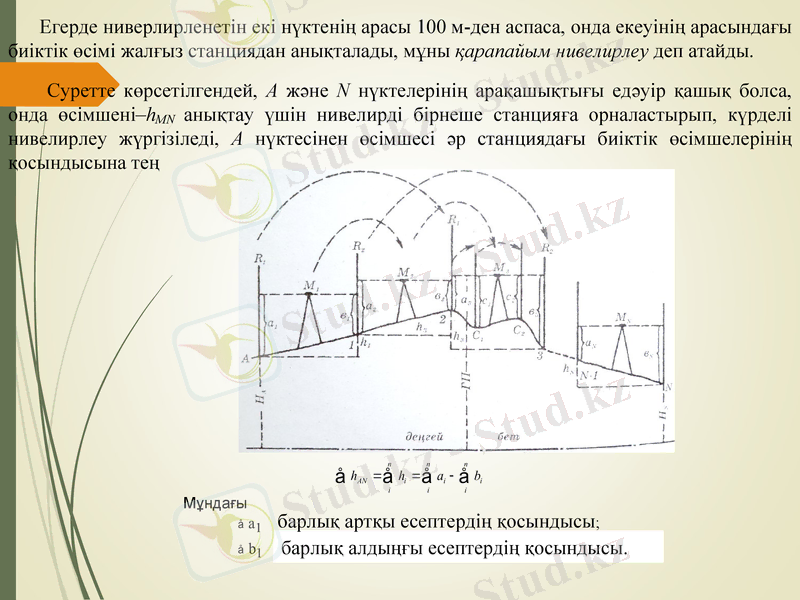

Егерде ниверлирленетін екі нүктенің арасы 100 м-ден аспаса, онда екеуінің арасындағы биіктік өсімі жалғыз станциядан анықталады, мұны қарапайым нивелирлеу деп атайды.

Суретте көрсетілгендей, А және N нүктелерінің арақашықтығы едәуір қашық болса, онда өсімшені-hMN анықтау үшін нивелирді бірнеше станцияға орналастырып, күрделі нивелирлеу жүргізіледі, А нүктесінен өсімшесі әр станциядағы биіктік өсімшелерінің қосындысына тең

барлық алдыңғы есептердің қосындысы.

Мұндағы

барлық артқы есептердің қосындысы;

Slide 9

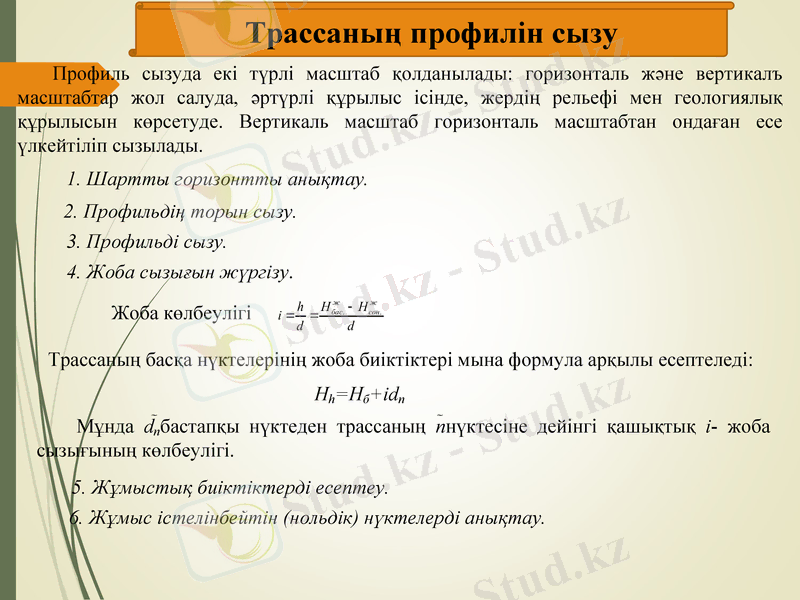

Профиль сызуда екі түрлі масштаб қолданылады: горизонталь және вертикалъ масштабтар жол салуда, әртүрлі құрылыс ісінде, жердің рельефі мен геологиялық құрылысын көрсетуде. Вертикаль масштаб горизонталь масштабтан ондаған есе үлкейтіліп сызылады.

1. Шартты горизонтты анықтау.

2. Профильдің торын сызу.

3. Профильді сызу.

4. Жоба сызығын жүргізу.

Жоба көлбеулігі

Трассаның басқа нүктелерінің жоба биіктіктері мына формула арқылы есептеледі:

Hh=Hб+іdn

Мұнда dnбастапқы нүктеден трассаның nнүктесіне дейінгі қашықтық і- жоба сызығының көлбеулігі.

5. Жұмыстық биіктіктерді есептеу.

6. Жұмыс істелінбейтін (нольдік) нүктелерді анықтау.

Трассаның профилін сызу

Slide 10

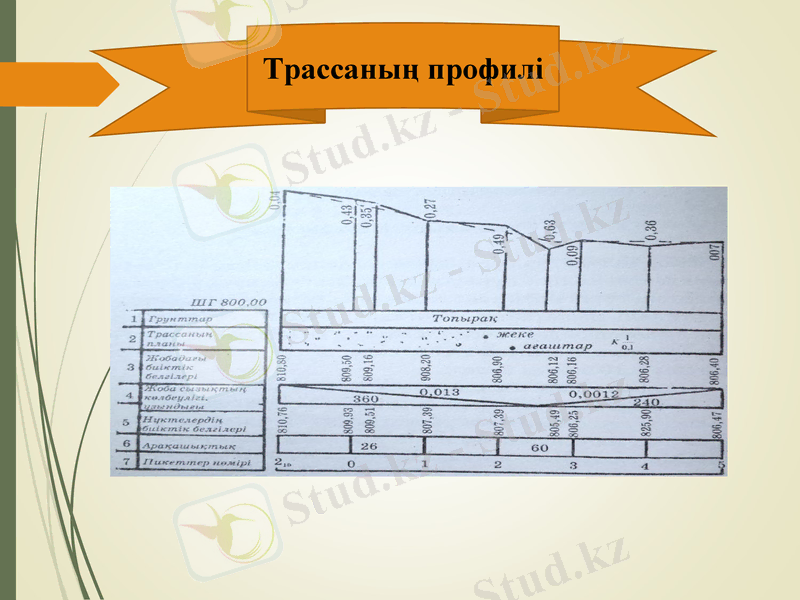

Трассаның профилі

Slide 11
