Көп сыналы білдекке арналған тегершікті жобалау

Презентация қосу

М.Әуезов атындағы ОҚМУ
колледжі

Көп сыналы білдекке арналған
тегершікті жобалау
Орындаған : Үскенбай Нұрқа
Қабылдаған : Тәліп Ақерке

Шымкент-2020
Көп сыналы білдек - бұл ЧПУ станогі, әр түрлі жағынан күрделі
бөлшектерді қоныс аударусыз кешенді өңдеуді қамтамасыз етеді және,
әдетте, құралдарды автоматты түрде ауыстырады. Бұл станоктар корпустың
және айналу денесінің түрін өңдеуге арналған. Бланкілерді өңдеуге
арналған көп мақсатты білдекті қарастырамыз. Оларды бұрғылауға,
сылануға, қайта толтыруға, сығуға, бұрауға болады, тегістелген тегіс
беттерді және контурларды қолдануға болады.
ваы

Көп сыналы білдектер өнімділігі әмбебап белдіктерге қарағанда 3-8 есе жоғары. Бұл қосалқы уақыттың күрт
қысқаруына және осылайша жалпы өңдеу циклінде машина уақытының үлесін 60-75% дейін ұлғайтуға байланысты.
Автоматтың өзгеруіне, қосалқы соққылар кезінде машинаның жұмыс жасайтын бөлігінің жоғары орналасу жылдамдығына (15
м / мин дейін), жоғары қозғалтқыштың төмен инерциялы тұрақты қозғағыштарын пайдалану кезінде іске қосу және кері
уақыттардың қысқаруына, құралды машинадан тыс мөлшерге орнатуға және бақылау операцияларын болдырмауға байланысты
көмек уақыты қысқарады. Қазіргі машиналарда алдын-ала реттелген өлшемі бар алмастырғыш құрал-саймандарды қолдану
есебінен түзету уақыты одан әрі қысқарады. uschim құралы. Бланкілердің жүктелу уақытын азайту және дайын
бөлшектерді алып тастау үшін құрылғыларды автоматты түрде ауыстыруға арналған құрылғылар қолданылады - спутниктер,
маятниктік кестелер, кезек-кезек жұмыс жасайтын бірнеше айналмалы үстелдер және т.б.

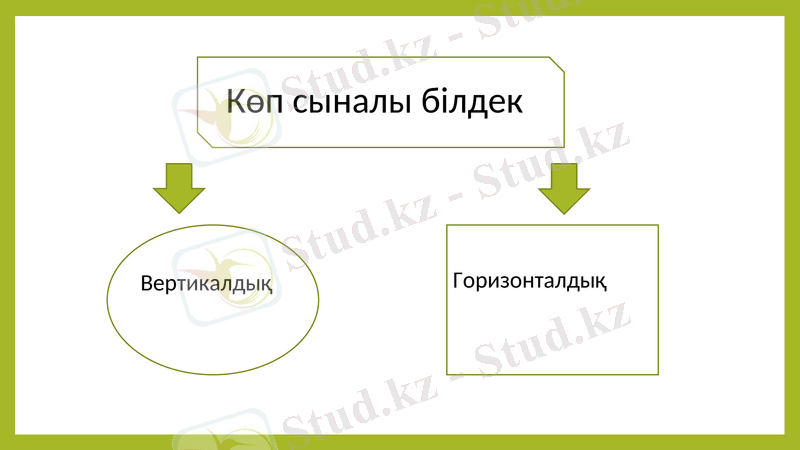

Көп сыналы
білдек

Вертикалдық Горизонталдық

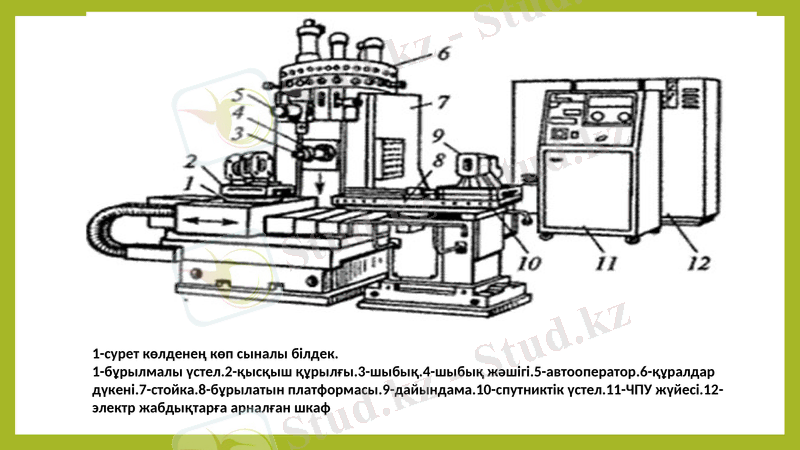

1-сурет көлденең көп сыналы білдек.
1-бұрылмалы үстел.2-қысқыш құрылғы.3-шыбық.4-шыбық жәшігі.5-
автооператор.6-құралдар дүкені.7-стойка.8-бұрылатын платформасы.9-
дайындама.10-спутниктік үстел.11-ЧПУ жүйесі.12-электр жабдықтарға
арналған шкаф

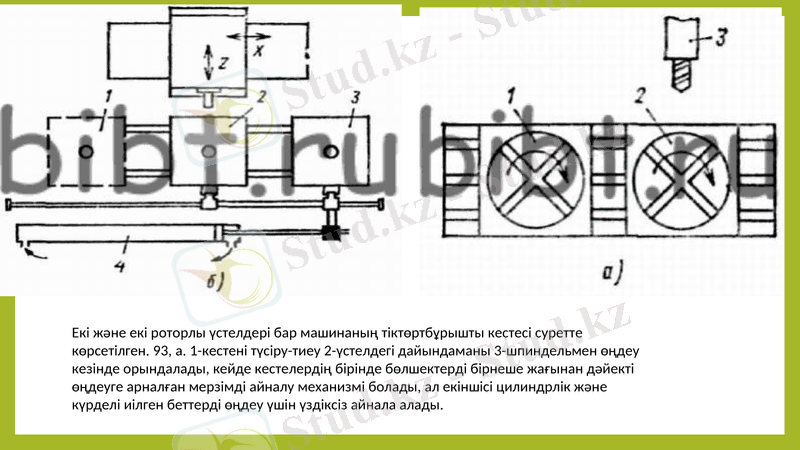

Екі және екі роторлы үстелдері бар машинаның тіктөртбұрышты
кестесі суретте көрсетілген. 93, а. 1-кестені түсіру-тиеу 2-үстелдегі
дайындаманы 3-шпиндельмен өңдеу кезінде орындалады, кейде
кестелердің бірінде бөлшектерді бірнеше жағынан дәйекті өңдеуге
арналған мерзімді айналу механизмі болады, ал екіншісі цилиндрлік
және күрделі иілген беттерді өңдеу үшін үздіксіз айнала алады.

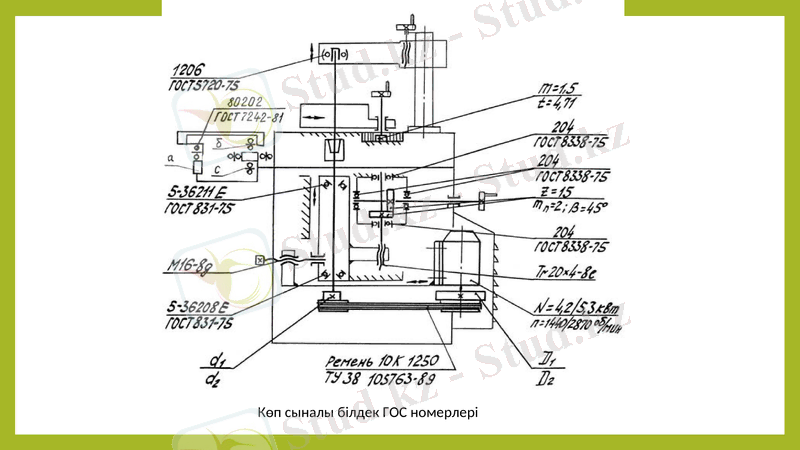

Көп сыналы білдек ГОС номерлері
Тік көп сыналы станоктар бір жағынан өңделетін үлкен дайындамаларды немесе дайындамаларды өңдеуге
арналған. Көп позициялы және айналмалы құрылғыларды пайдалану кезінде жұмыс бөліктерін бірнеше жағынан
өңдеуге болады. Бұған әр түрлі шпиндельді автоматты түрде ауыстырылатын бастар көмектеседі. Машиналар тік
кантильвер және кантильді емес фрезерлік және бойлық фрезерлік станоктар түрінде орындалады; жалғыз және қос
бағандық координаталық бұрғылау машиналары.

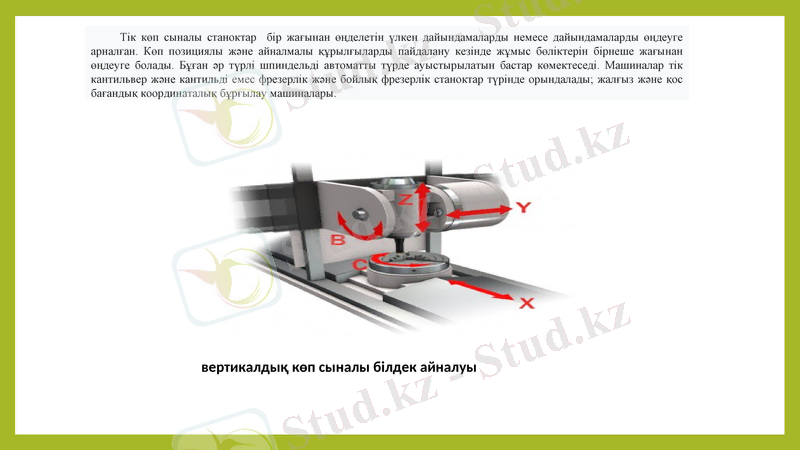

вертикалдық көп сыналы білдек
айналуы

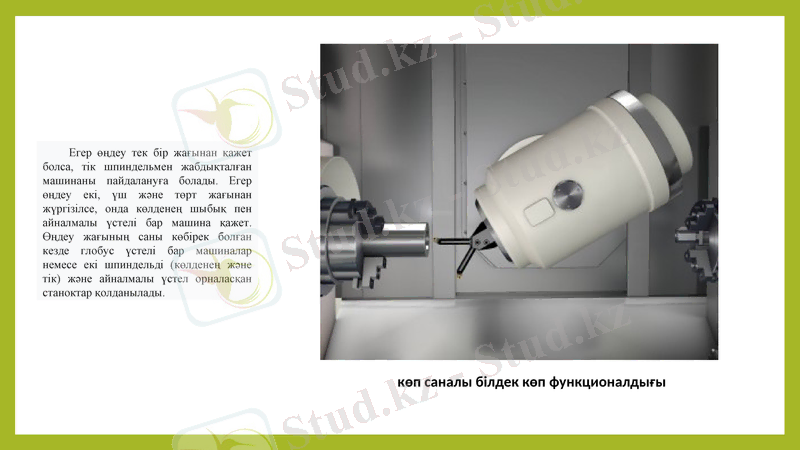

Егер өңдеу тек бір жағынан қажет
болса, тік шпиндельмен жабдықталған
машинаны пайдалануға болады. Егер
өңдеу екі, үш және төрт жағынан
жүргізілсе, онда көлденең шыбық пен
айналмалы үстелі бар машина қажет.
Өңдеу жағының саны көбірек болған
кезде глобус үстелі бар машиналар
немесе екі шпиндельді (көлденең және
тік) және айналмалы үстел орналасқан
станоктар қолданылады.

көп саналы білдек көп
функционалдығы

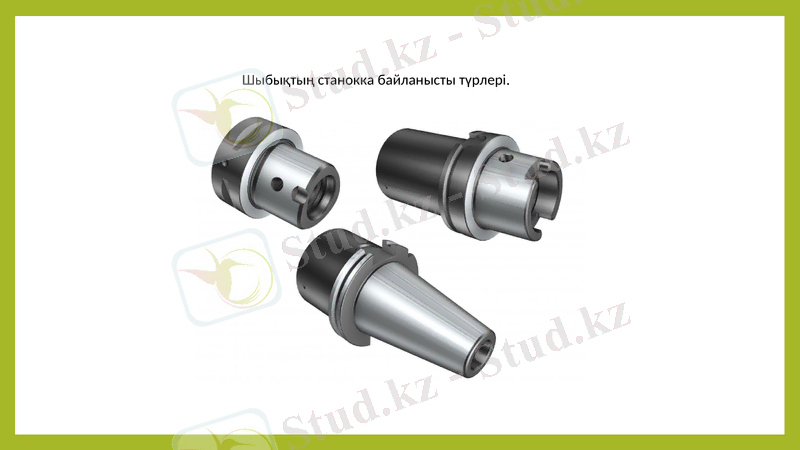

Шыбықтың станокка байланысты
түрлері.
Ғимараттардың отқа төзімділік деңгейіне байланысты
өрт кезінде эвакуациялау үшін шығатын жерлерге
дейінгі қашықтықтар белгіленеді.
Техникалық шараларына мыналар кіреді:
- өмірге қажетті жүйелерді (жылу, жарықтандыру,
вентиляция т.б.) орнатқан кездерде өрт қауіпсіздігі
нормаларын сақтау;
- құрал-жабдықтар жұмысының тәртібі мен
технологиялық процестер парамертлерін сақтау;
- әртүрлі қорғану жүйелерін пайдалану.
Өрттің алдын алу шараларын мыналар кіреді:
- құрылыстық-жобалау;
- техникалық;
- ұйымдастырушылық;
- өрт сөндіру тәсілдері мен құралдары.
Өрт сөндірудің келесі тәсілдері қарастырылады:
1. ыстық жанғыш затты тотықтырғыштан бөлектеу;
2. ауадағы оттегі концентрациясын азайту;
3. ыстық жагғыш заттың температурасын оталдыру
температурасынан төмендету.
Kel h компаниясының (Германия)
автономды құрал модулі тік айналу
осі барабан-журналынан және 2-
манипулятордан тұрады. 2.
Модульді бағанға немесе көп
мақсатты машиналардың жанында
орнатуға болады. Модульдің
жоғарғы бөлігінде құрылғының
циклін басқаратын гидравликалық
жабдықтар мен электрондық
жабдықтар орналасқан. Электр
жабдықтары машинаның
гидравликалық станциясынан
жеткізіледі. Журналға қажетті
құралдарды орнату үшін оңай қол
жетімді құрал жүктеу орны
берілген. Дүкен құрал
ауыстырылған кезде автоматты
түрде ашылатын корпуспен
жабылады.

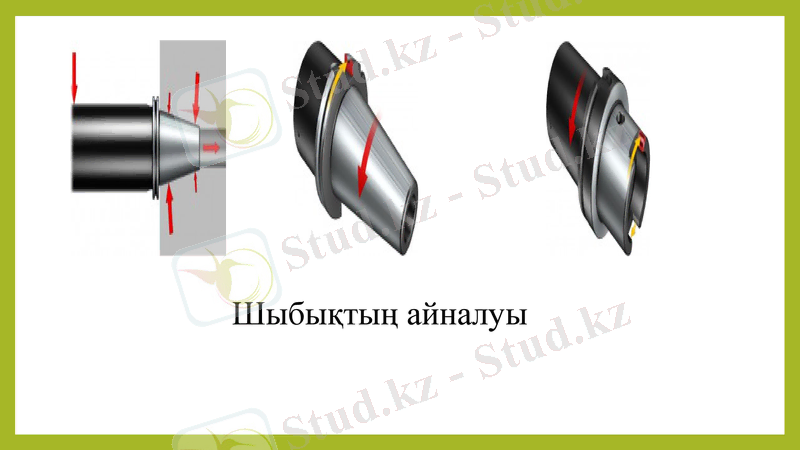

Шыбықтың айналуы
Көп сыналы машинаның тік орналасуымен Lm мөлшері әдетте кішкентай, сондықтан
Lm = / m деп болжауға болады. Кестенің енімен көрсетілген жұмыс кеңістігінің
биіктігі, yB 2 - I X b + 2D). Ұзын құралды (әдетте бұрғылау) ауыстыру ультрафиолет
сәулесінің биіктігі бар бөлікті орнатқан кезде мүмкін емес. Егер өңдеу ұзындығы
айырмаға тең болса (/ ta - isht). онда оның мәні ең үлкен болады (/ ipsh - 4 мм) = уВ / 2.
Демек, шах құралының ең үлкен ұзындығы = = / 2 + Z, - (lib + 2Д)
6.Қорытынды.

Осы курстық жобаны қорытындылай келсем , менін тандаған тақырыбым Қазақстан
Республикасында маңызды рөл атқарады, онын орны ерекше.
Көп сыналы білдек орналасуы тік және көлденең. Тік орналасу станоктары үлкен бөліктердің үлкен
дайындамаларын біржақты өңдеуге қолданылады және фрезерлік немесе координаталық-борттық
машиналар ретінде тігінен қозғалатын шпиндельді басымен орындалады. Көлденең төсеу машиналары
дайындамаларды екі-төрт жағынан өңдеуге арналған және көлденең фрезерлік немесе көлденең
ұңғылау станоктары түрінде жасалады, олар көлденең столмен, тігінен қозғалатын баспен, ал кейбір
жағдайларда көлденең немесе бойлық жылжымалы стендпен жабдықталған.
