ЭЛЕКТРОНДЫ НИВЕЛИР


Slide 1

ЭлекТронды нивелир, Теодолит, Тахеометр

Орындаған: Әбіласан А. М.

Тексерген: Аубакирова Т. Н.

Slide 2

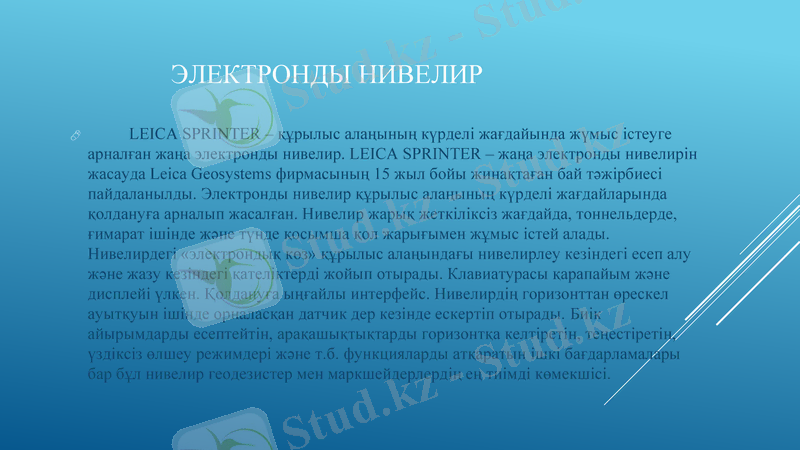

Электронды нивелир

LEICA SPRINTER - құрылыс алаңының күрделі жағдайында жүмыс істеуге арналған жаңа электронды нивелир. LEICA SPRINTER - жаңа электронды нивелирін жасауда Leica Geosystems фирмасының 15 жыл бойы жинақтаған бай тəжірбиесі пайдаланылды. Электронды нивелир құрылыс алаңының күрделі жағдайларында қолдануға арналып жасалған. Нивелир жарық жеткіліксіз жағдайда, тоннельдерде, ғимарат ішінде жəне түнде қосымша қол жарығымен жұмыс істей алады. Нивелирдегі «электрондық көз» құрылыс алаңындағы нивелирлеу кезіндегі есеп алу жəне жазу кезіндегі қателіктерді жойып отырады. Клавиатурасы қарапайым жəне дисплейі үлкен. Қолдануға ыңғайлы интерфейс. Нивелирдің горизонттан өрескел ауытқуын ішінде орналасқан датчик дер кезінде ескертіп отырады. Биік айырымдарды есептейтін, арақашықтықтарды горизонтқа келтіретін, теңестіретін, үздіксіз өлшеу режимдері жəне т. б. функцияларды атқаратын ішкі бағдарламалары бар бұл нивелир геодезистер мен маркшейдерлердің ең тиімді көмекшісі.

Slide 3

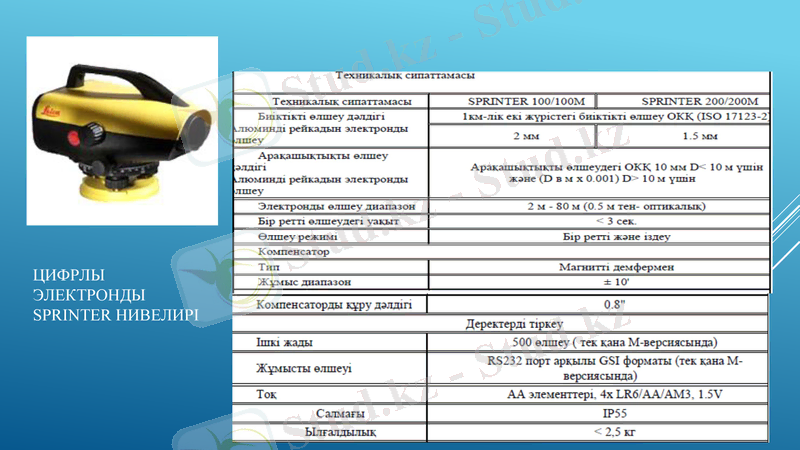

Цифрлы электронды SPRINTER нивелирі

Slide 4

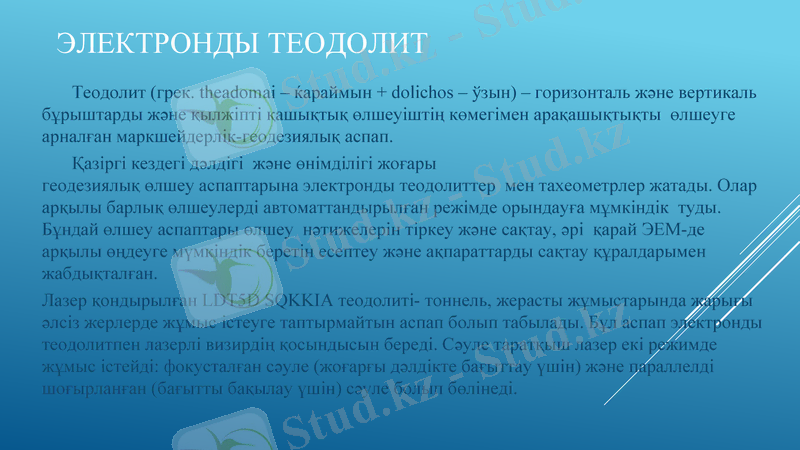

Электронды теодолит

Теодолит (грек. theadomai - ќараймын + dolichos - ўзын) - горизонталь жəне вертикаль бұрыштарды жəне қылжіпті қашықтық өлшеуіштің көмегімен арақашықтықты өлшеуге арналған маркшейдерлік-геодезиялық аспап.

Қазіргі кездегі дәлдігі және өнімділігі жоғары геодезиялық өлшеу аспаптарына электронды теодолиттер мен тахеометрлер жатады. Олар арқылы барлық өлшеулерді автоматтандырылған режімде орындауға мұмкіндік туды. Бұндай өлшеу аспаптары өлшеу нәтижелерін тіркеу және сақтау, әрі қарай ЭЕМ-де арқылы өңдеуге мүмкіндік беретін есептеу және ақпараттарды сақтау құралдарымен жабдықталған.

Лазер қондырылған LDT5D SQKKIA теодолиті- тоннель, жерасты жұмыстарында жарығы əлсіз жерлерде жұмыс істеуге таптырмайтын аспап болып табылады. Бұл аспап электронды теодолитпен лазерлі визирдің қосындысын береді. Сəуле таратқыш лазер екі режимде жұмыс істейді: фокусталған сəуле (жоғарғы дəлдікте бағыттау үшін) жəне параллелді шоғырланған (бағытты бақылау үшін) сəуле болып бөлінеді.

Slide 5

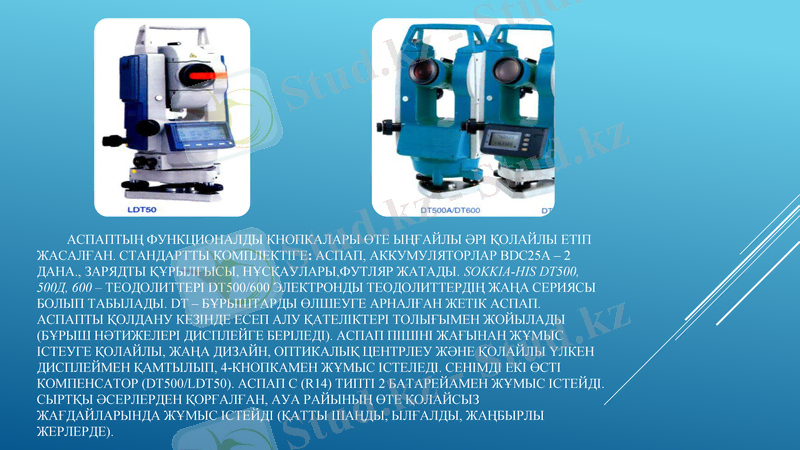

АспаптыҢ функционалды кнопкалары Өте ыҢҒайлы əрі Қолайлы етіп жасалҒан. Стандартты комплектіге: аспап, аккумуляторлар BDC25A - 2 дана., зарядты ҚҰРЫЛҒысы, нҰСҚаулары, футляр жатады. SOKKIA-ніѕ DT500, 500Д, 600 - теодолиттері DT500/600 электронды теодолиттердіҢ жаҢа сериясы болып табылады. DT - бҰрыштарды Өлшеуге арналҒан жетік аспап. Аспапты Қолдану кезінде есеп алу Қателіктері толыҒымен жойылады (бҰрыш нəтижелері дисплейге беріледі) . Аспап пішіні жаҒынан жҰмыс істеуге Қолайлы, жаҢа дизайн, оптикалыҚ центрлеу жəне Қолайлы Үлкен дисплеймен Қамтылып, 4-кнопкамен жҰмыс істеледі. Сенімді екі Өсті компенсатор (DT500/LDT50) . Аспап С (R14) типті 2 батарейамен жҰмыс істейді. СыртҚы əсерлерден ҚОРҒАЛҒан, ауа райыныҢ Өте Қолайсыз жаҒдайларында жҰМЫС істейді (Қатты шаҢды, ылҒалды, жаҢбырлы жерлерде) .

Slide 6

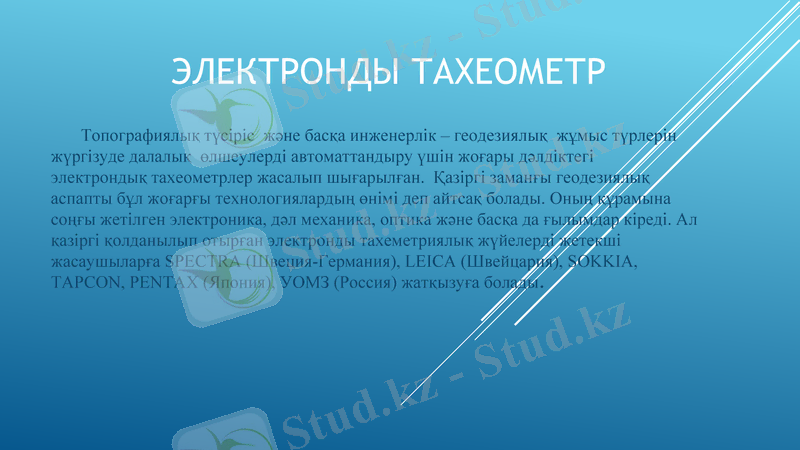

Электронды тахеометр

Топографиялық түсіріс және басқа инженерлік - геодезиялық жұмыс түрлерін жүргізуде далалық өлшеулерді автоматтандыру үшін жоғары дәлдіктегі электрондық тахеометрлер жасалып шығарылған. Қазіргі заманғы геодезиялық аспапты бұл жоғарғы технологиялардың өнімі деп айтсақ болады. Оның құрамына соңғы жетілген электроника, дəл механика, оптика жəне басқа да ғылымдар кіреді. Ал қазіргі қолданылып отырған электронды тахеметриялық жүйелерді жетекші жасаушыларға SPECTRA (Швеция-Германия), LEICA (Швейцария), SOKKIA, TAPCON, PENTAX (Япония), УОМЗ (Россия) жатқызуға болады.

Slide 7

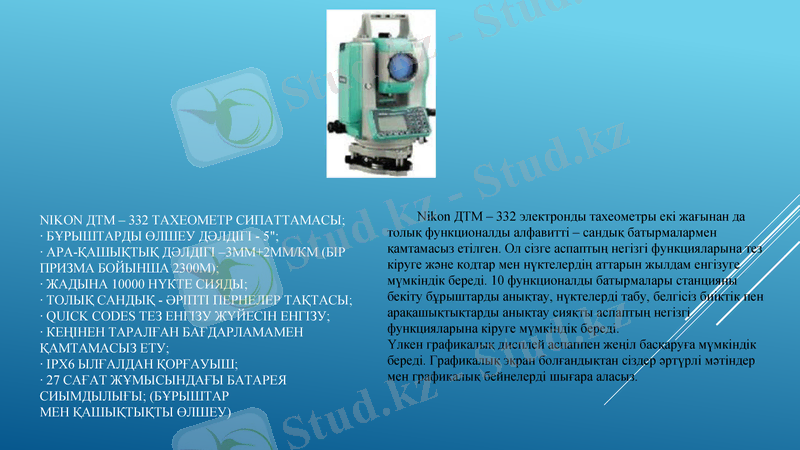

Nikon ДТМ - 332 тахеометр сипаттамасы; · бұрыштарды өлшеу дəлдігі - 5"; · ара-қашықтық дəлдігі -3мм+2мм/км (бір призма бойынша 2300м) ; · жадына 1 нүкте сияды; · толық сандық - əріпті пернелер тақтасы; · Quick codes тез енгізу жүйесін енгізу; · кеңінен таралған бағдарламамен қамтамасыз ету; · IРx6 ылғалдан қорғауыш; · 27 сағат жұмысындағы батарея сиымдылығы; (бұрыштар мен қашықтықты өлшеу)

Nikon ДТМ - 332 электронды тахеометры екі жағынан да толық функционалды алфавитті - сандық батырмалармен қамтамасыз етілген. Ол сізге аспаптың негізгі функцияларына тез кіруге жəне кодтар мен нүктелердің аттарын жылдам енгізуге мүмкіндік береді. 10 функционалды батырмалары станцияны бекіту бұрыштарды анықтау, нүктелерді табу, белгісіз биіктік пен арақашықтықтарды анықтау сияқты аспаптың негізгі функцияларына кіруге мүмкіндік береді.

Үлкен графикалық дисплей аспаппен жеңіл басқаруға мүмкіндік береді. Графикалық экран болғандықтан сіздер əртүрлі мəтіндер мен графикалық бейнелерді шығара аласыз.
