Әуе желілері

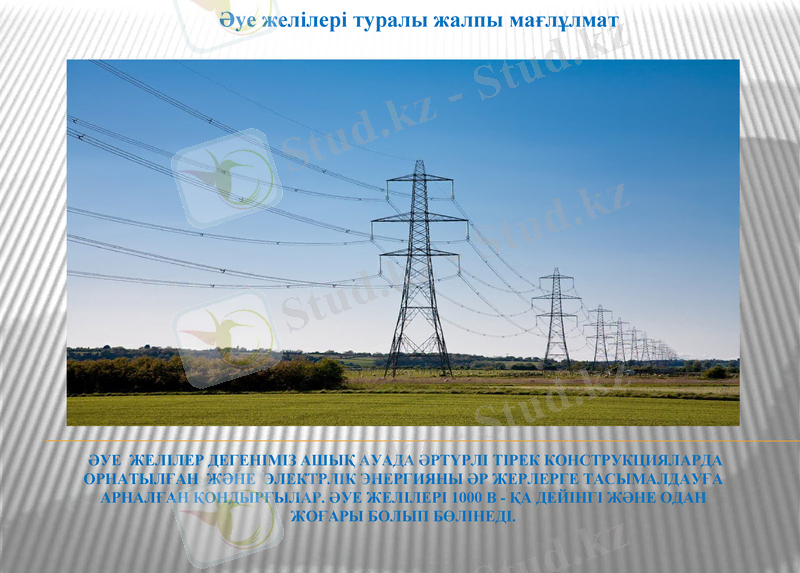

Әуе желілері туралы жалпы мағлұлмат

ӘУЕ ЖЕЛІЛЕР ДЕГЕНІМІЗ АШЫҚ АУАДА ӘРТҮРЛІ ТІРЕК КОНСТРУКЦИЯЛАРДА
ОРНАТЫЛҒАН ЖӘНЕ ЭЛЕКТРЛІК ЭНЕРГИЯНЫ ӘР ЖЕРЛЕРГЕ ТАСЫМАЛДАУҒА
АРНАЛҒАН ҚОНДЫРҒЫЛАР. ӘУЕ ЖЕЛІЛЕРІ 1000 В - ҚА ДЕЙІНГІ ЖӘНЕ ОДАН
ЖОҒАРЫ БОЛЫП БӨЛІНЕДІ.

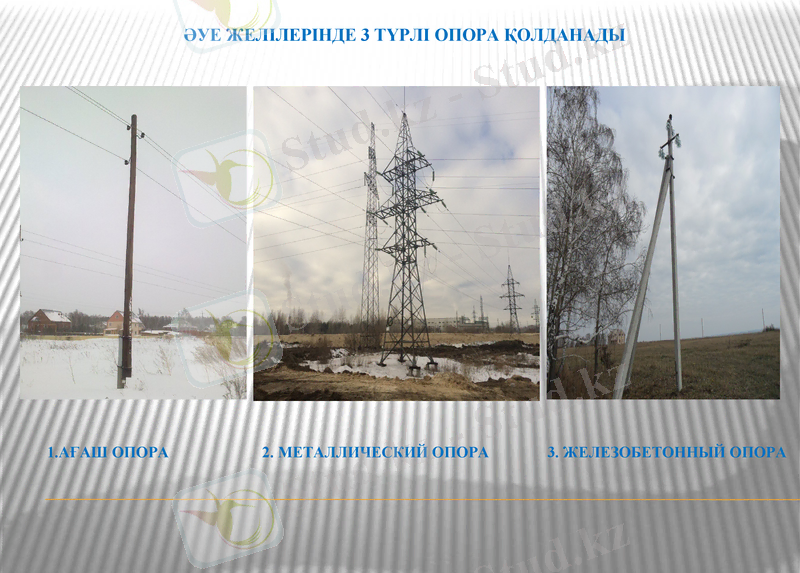

ӘУЕ ЖЕЛІЛЕРІНДЕ 3 ТҮРЛІ ОПОРА ҚОЛДАНАДЫ

1.АҒАШ ОПОРА 2. МЕТАЛЛИЧЕСКИЙ ОПОРА 3. ЖЕЛЕЗОБЕТОННЫЙ ОПОРА

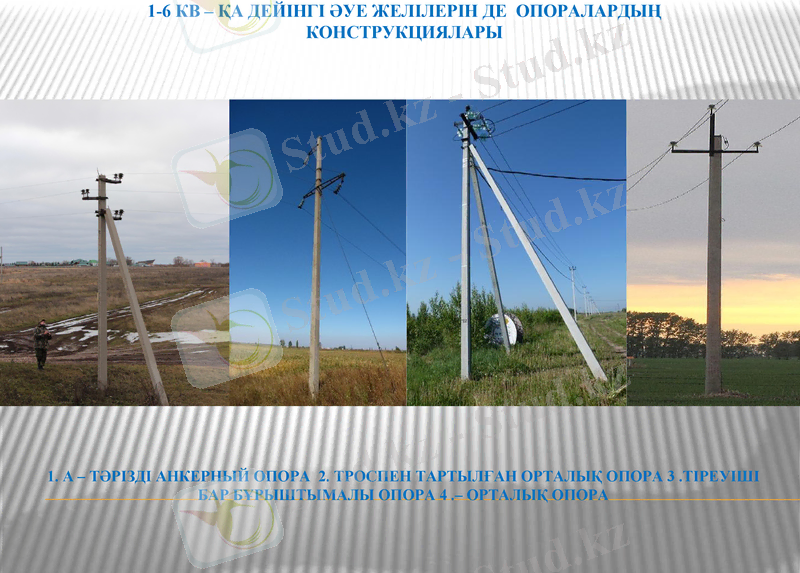

1-6 КВ – ҚА ДЕЙІНГІ ӘУЕ ЖЕЛІЛЕРІН ДЕ ОПОРАЛАРДЫҢ
КОНСТРУКЦИЯЛАРЫ

1. А – ТӘРІЗДІ АНКЕРНЫЙ ОПОРА 2. ТРОСПЕН ТАРТЫЛҒАН ОРТАЛЫҚ ОПОРА 3 .ТІРЕУІШІ
БАР БҰРЫШТЫМАЛЫ ОПОРА 4 .– ОРТАЛЫҚ ОПОРА

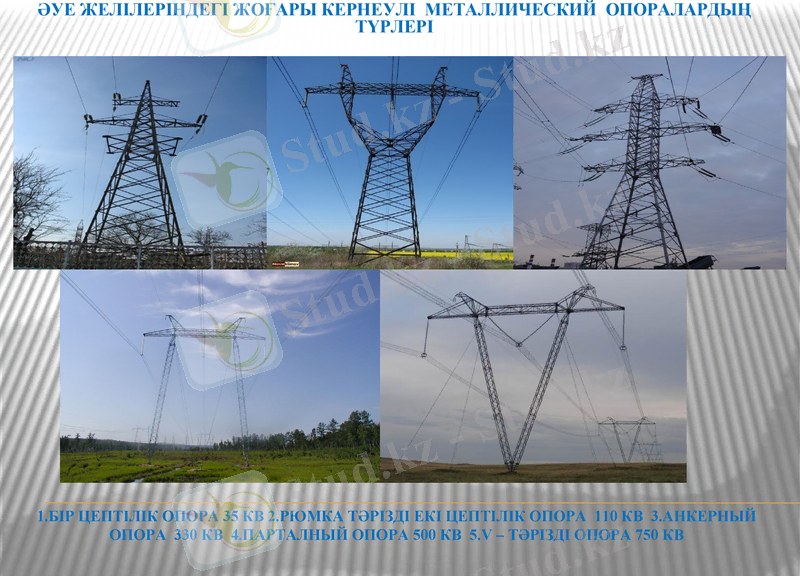

ӘУЕ ЖЕЛІЛЕРІНДЕГІ ЖОҒАРЫ КЕРНЕУЛІ МЕТАЛЛИЧЕСКИЙ ОПОРАЛАРДЫҢ
ТҮРЛЕРІ

1.БІР ЦЕПТІЛІК ОПОРА 35 КВ 2.РЮМКА ТӘРІЗДІ ЕКІ ЦЕПТІЛІК ОПОРА 110 КВ 3.АНКЕРНЫЙ
ОПОРА 330 КВ 4.ПАРТАЛНЫЙ ОПОРА 500 КВ 5.V – ТӘРІЗДІ ОПОРА 750 КВ
1000 В – ҚА ДЕЙІНГІ АҒАШ СТОЙКІЛІ ОПОРАЛАРЫНЫҢ ПАСЫНКАЛАРМЕН БАЙЛАНЫСУ ТӘСІЛДЕРІ

А – БІР АҒАШПЕН; Б – БІР БЕТОНМЕН; В – ЕКІ АҒАШПЕН; 1 – СТОЙКА; 2 – БАНДАЖДАР; 3 –
АҒАШ ТІРЕУІШ; 4 – ТЕМІР БЕТОНДЫ ТІРЕУІШ; 5 – ТОЛЬ ҚАБАТЫ

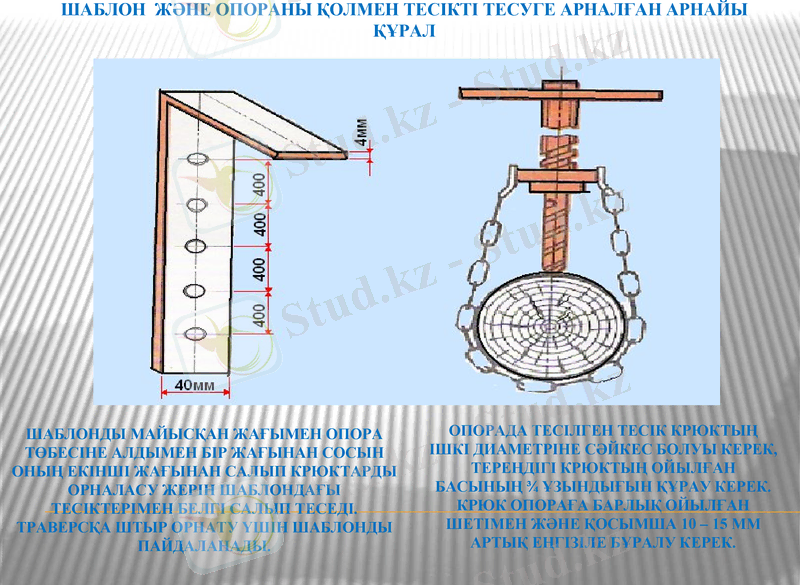

ШАБЛОН ЖӘНЕ ОПОРАНЫ ҚОЛМЕН ТЕСІКТІ ТЕСУГЕ АРНАЛҒАН АРНАЙЫ
ҚҰРАЛ

ШАБЛОНДЫ МАЙЫСҚАН ЖАҒЫМЕН ОПОРА ОПОРАДА ТЕСІЛГЕН ТЕСІК КРЮКТЫҢ
ТӨБЕСІНЕ АЛДЫМЕН БІР ЖАҒЫНАН СОСЫН ІШКІ ДИАМЕТРІНЕ СӘЙКЕС БОЛУЫ КЕРЕК,
ОНЫҢ ЕКІНШІ ЖАҒЫНАН САЛЫП КРЮКТАРДЫ ТЕРЕҢДІГІ КРЮКТЫҢ ОЙЫЛҒАН
ОРНАЛАСУ ЖЕРІН ШАБЛОНДАҒЫ БАСЫНЫҢ ¾ ҰЗЫНДЫҒЫН ҚҰРАУ КЕРЕК.
ТЕСІКТЕРІМЕН БЕЛГІ САЛЫП ТЕСЕДІ. КРЮК ОПОРАҒА БАРЛЫҚ ОЙЫЛҒАН
ТРАВЕРСҚА ШТЫР ОРНАТУ ҮШІН ШАБЛОНДЫ ШЕТІМЕН ЖӘНЕ ҚОСЫМША 10 – 15 ММ
ПАЙДАЛАНАДЫ. АРТЫҚ ЕҢГІЗІЛЕ БҰРАЛУ КЕРЕК.

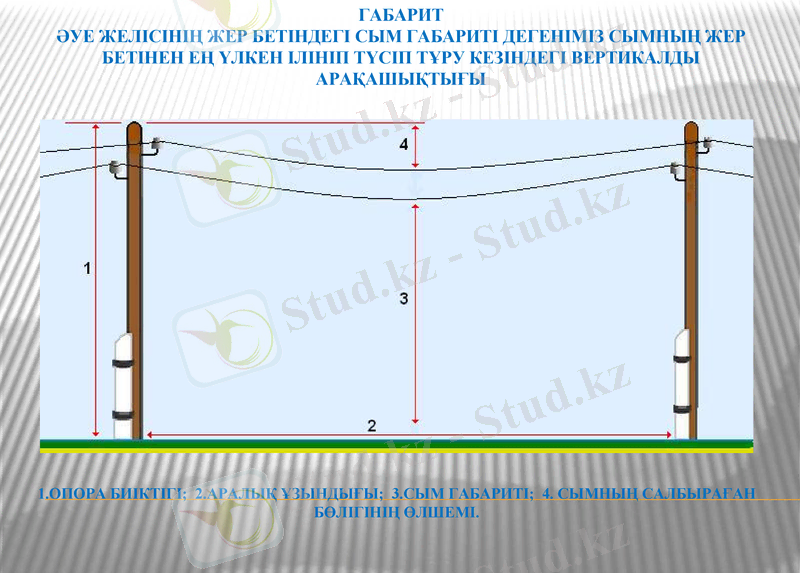

ГАБАРИТ
ӘУЕ ЖЕЛІСІНІҢ ЖЕР БЕТІНДЕГІ СЫМ ГАБАРИТІ ДЕГЕНІМІЗ СЫМНЫҢ ЖЕР
БЕТІНЕН ЕҢ ҮЛКЕН ІЛІНІП ТҮСІП ТҰРУ КЕЗІНДЕГІ ВЕРТИКАЛДЫ
АРАҚАШЫҚТЫҒЫ

1.ОПОРА БИІКТІГІ; 2.АРАЛЫҚ ҰЗЫНДЫҒЫ; 3.СЫМ ГАБАРИТІ; 4. СЫМНЫҢ САЛБЫРАҒАН
БӨЛІГІНІҢ ӨЛШЕМІ.

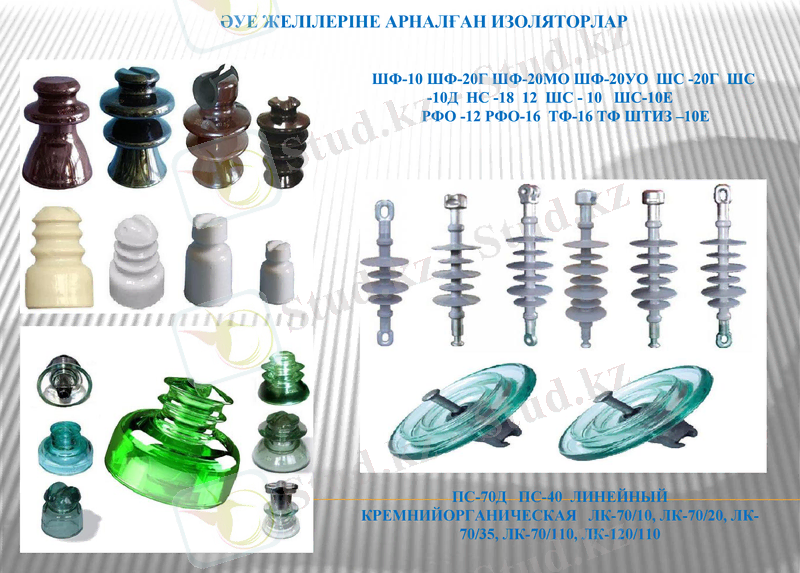

ӘУЕ ЖЕЛІЛЕРІНЕ АРНАЛҒАН ИЗОЛЯТОРЛАР

ШФ-10 ШФ-20Г ШФ-20МО ШФ-20УО ШС -20Г ШС -10Д НС -18 12 ШС - 10 ШС-10Е
РФО -12 РФО-16 ТФ-16 ТФ ШТИЗ –10Е

ПС-70Д ПС-40 ЛИНЕЙНЫЙ
КРЕМНИЙОРГАНИЧЕСКАЯ ЛК-70/10, ЛК-70/20, ЛК-
70/35, ЛК-70/110, ЛК-120/110

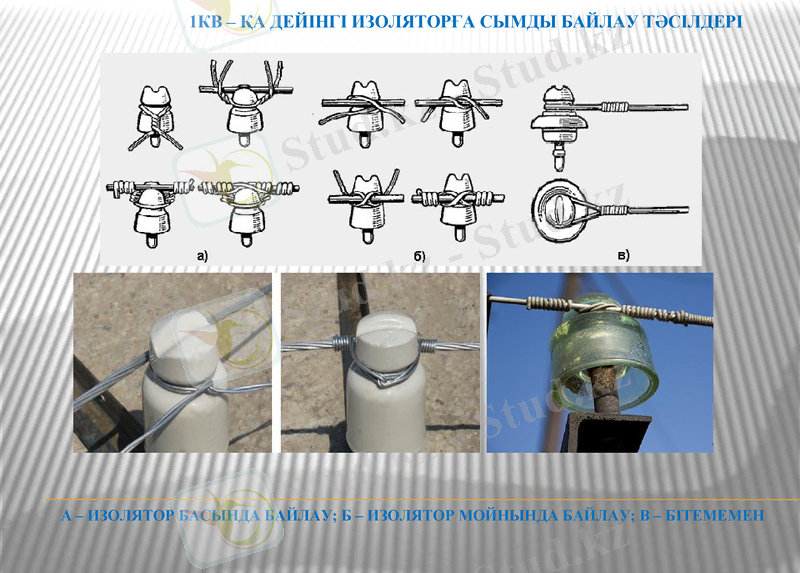

1КВ – ҚА ДЕЙІНГІ ИЗОЛЯТОРҒА СЫМДЫ БАЙЛАУ ТӘСІЛДЕРІ

А – ИЗОЛЯТОР БАСЫНДА БАЙЛАУ; Б – ИЗОЛЯТОР МОЙНЫНДА БАЙЛАУ; В – БІТЕМЕМЕН

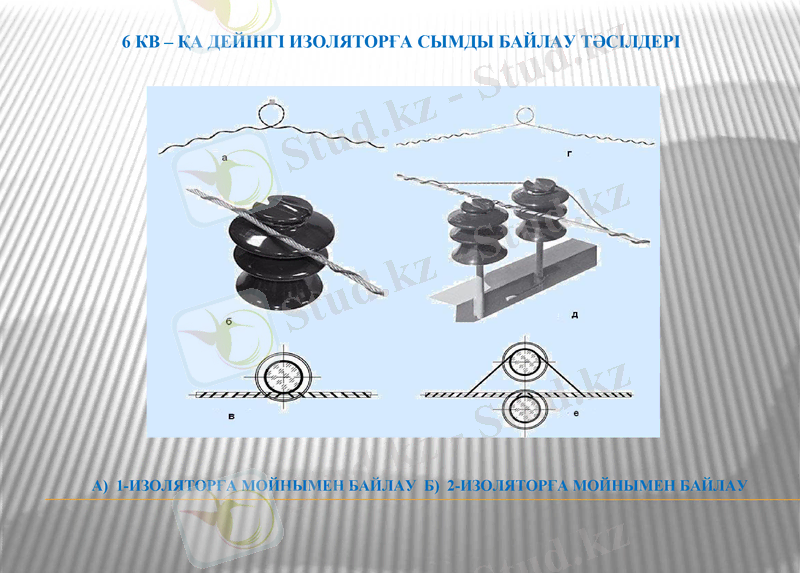

6 КВ – ҚА ДЕЙІНГІ ИЗОЛЯТОРҒА СЫМДЫ БАЙЛАУ ТӘСІЛДЕРІ

А) 1-ИЗОЛЯТОРҒА МОЙНЫМЕН БАЙЛАУ Б) 2-ИЗОЛЯТОРҒА МОЙНЫМЕН БАЙЛАУ

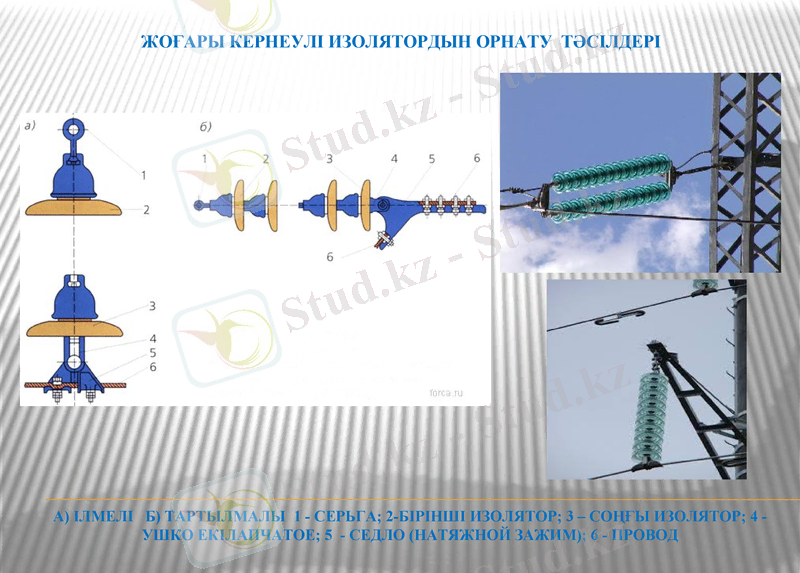

ЖОҒАРЫ КЕРНЕУЛІ ИЗОЛЯТОРДЫН ОРНАТУ ТӘСІЛДЕРІ

А) ІЛМЕЛІ Б) ТАРТЫЛМАЛЫ 1 - СЕРЬГА; 2-БІРІНШІ ИЗОЛЯТОР; 3 – СОҢҒЫ
ИЗОЛЯТОР; 4 - УШКО ЕКІЛАПЧАТОЕ; 5 - СЕДЛО (НАТЯЖНОЙ ЗАЖИМ); 6 - ПРОВОД

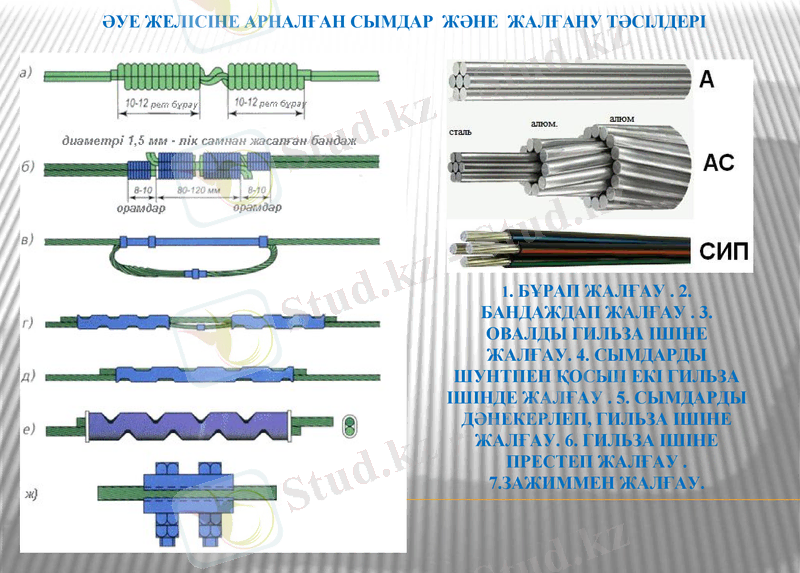

ӘУЕ ЖЕЛІСІНЕ АРНАЛҒАН СЫМДАР ЖӘНЕ ЖАЛҒАНУ ТӘСІЛДЕРІ

1. БҰРАП ЖАЛҒАУ . 2. БАНДАЖДАП
ЖАЛҒАУ . 3. ОВАЛДЫ ГИЛЬЗА
ІШІНЕ ЖАЛҒАУ. 4. СЫМДАРДЫ
ШУНТПЕН ҚОСЫП ЕКІ ГИЛЬЗА
ІШІНДЕ ЖАЛҒАУ . 5. СЫМДАРДЫ
ДӘНЕКЕРЛЕП, ГИЛЬЗА ІШІНЕ
ЖАЛҒАУ. 6. ГИЛЬЗА ІШІНЕ
ПРЕСТЕП ЖАЛҒАУ . 7.ЗАЖИММЕН
ЖАЛҒАУ.

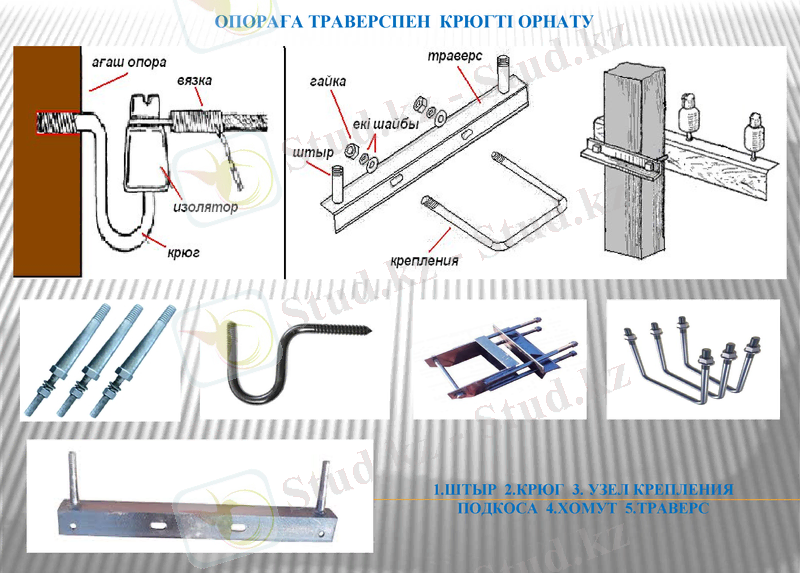

ОПОРАҒА ТРАВЕРСПЕН КРЮГТІ ОРНАТУ

1.ШТЫР 2.КРЮГ 3. УЗЕЛ КРЕПЛЕНИЯ
ПОДКОСА 4.ХОМУТ 5.ТРАВЕРС

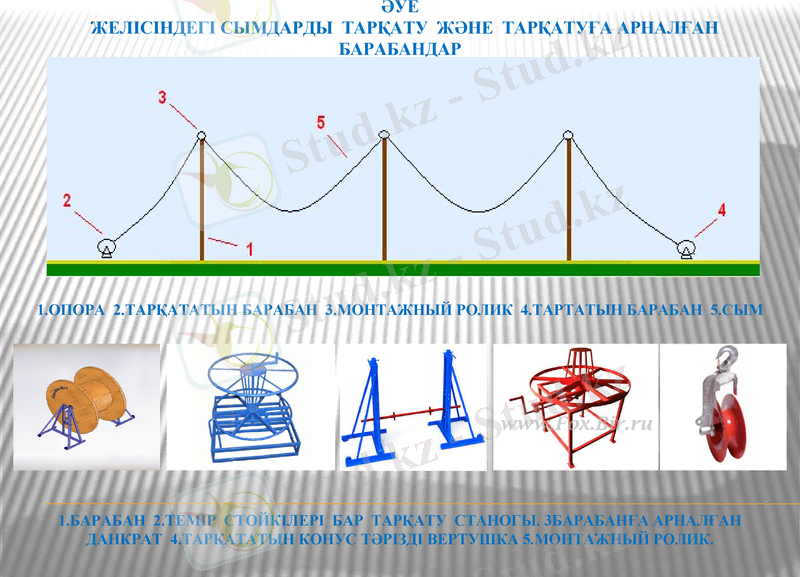

ӘУЕ
ЖЕЛІСІНДЕГІ СЫМДАРДЫ ТАРҚАТУ ЖӘНЕ ТАРҚАТУҒА АРНАЛҒАН БАРАБАНДАР

1.ОПОРА 2.ТАРҚАТАТЫН БАРАБАН 3.МОНТАЖНЫЙ РОЛИК 4.ТАРТАТЫН БАРАБАН 5.СЫМ

1.БАРАБАН 2.ТЕМІР СТОЙКІЛЕРІ БАР ТАРҚАТУ СТАНОГЫ. 3БАРАБАНҒА АРНАЛҒАН
ДАНКРАТ 4.ТАРҚАТАТЫН КОНУС ТӘРІЗДІ ВЕРТУШКА 5.МОНТАЖНЫЙ РОЛИК.

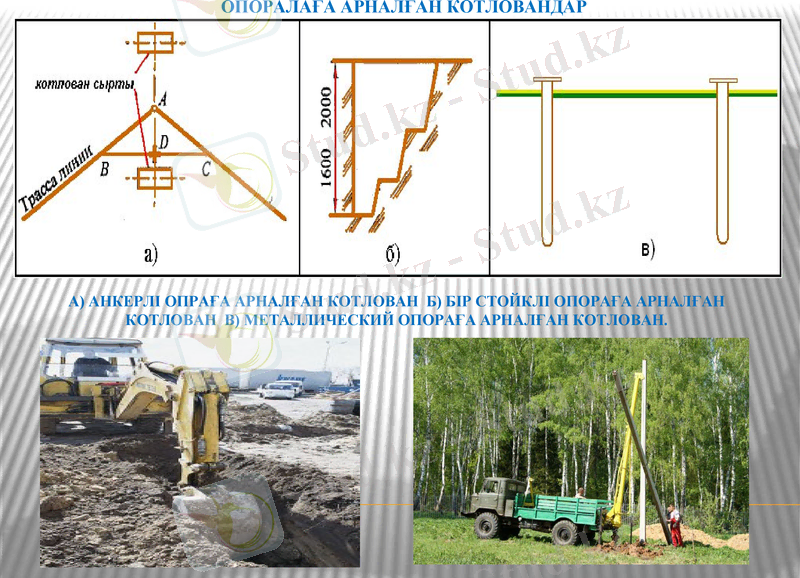

ОПОРАЛАҒА АРНАЛҒАН КОТЛОВАНДАР

А) АНКЕРЛІ ОПРАҒА АРНАЛҒАН КОТЛОВАН Б) БІР СТОЙКЛІ ОПОРАҒА АРНАЛҒАН
КОТЛОВАН В) МЕТАЛЛИЧЕСКИЙ ОПОРАҒА АРНАЛҒАН КОТЛОВАН.

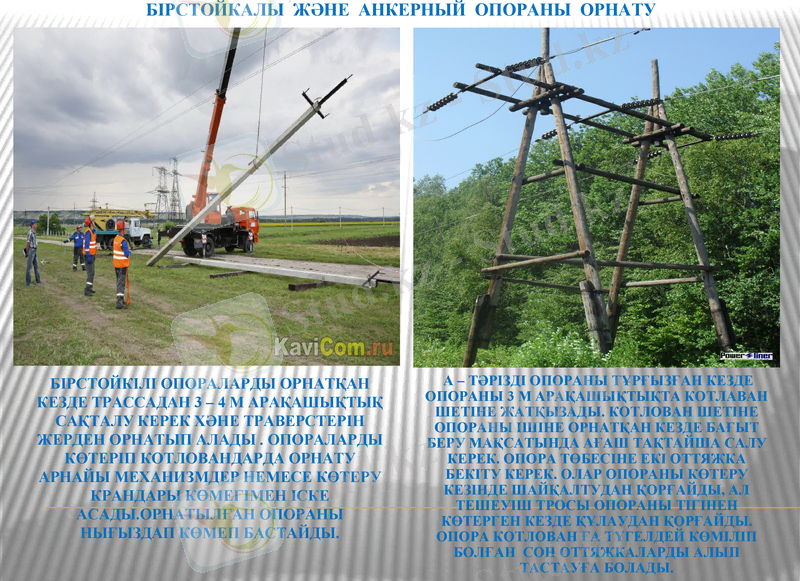

БІРСТОЙКАЛЫ ЖӘНЕ АНКЕРНЫЙ ОПОРАНЫ ОРНАТУ

А – ТӘРІЗДІ ОПОРАНЫ ТҰРҒЫЗҒАН КЕЗДЕ
БІРСТОЙКІЛІ ОПОРАЛАРДЫ ОРНАТҚАН ОПОРАНЫ 3 М АРАҚАШЫҚТЫҚТА КОТЛАВАН
КЕЗДЕ ТРАССАДАН 3 – 4 М АРАҚАШЫҚТЫҚ ШЕТІНЕ ЖАТҚЫЗАДЫ. КОТЛОВАН ШЕТІНЕ
САҚТАЛУ КЕРЕК ХӘНЕ ТРАВЕРСТЕРІН ОПОРАНЫ ІШІНЕ ОРНАТҚАН КЕЗДЕ БАҒЫТ
ЖЕРДЕН ОРНАТЫП АЛАДЫ . ОПОРАЛАРДЫ БЕРУ МАҚСАТЫНДА АҒАШ ТАҚТАЙША САЛУ
КӨТЕРІП КОТЛОВАНДАРДА ОРНАТУ АРНАЙЫ КЕРЕК. ОПОРА ТӨБЕСІНЕ ЕКІ ОТТЯЖКА БЕКІТУ
МЕХАНИЗМДЕР НЕМЕСЕ КӨТЕРУ КРАНДАРЫ КЕРЕК. ОЛАР ОПОРАНЫ КӨТЕРУ КЕЗІНДЕ
КӨМЕГІМЕН ІСКЕ АСАДЫ.ОРНАТЫЛҒАН ШАЙҚАЛТУДАН ҚОРҒАЙДЫ, АЛ ТЕШЕУІШ
ТРОСЫ ОПОРАНЫ ТІГІНЕН КӨТЕРГЕН КЕЗДЕ
ОПОРАНЫ НЫҒЫЗДАП КӨМЕП БАСТАЙДЫ.
ҚҰЛАУДАН ҚОРҒАЙДЫ. ОПОРА КОТЛОВАН ҒА
ТҮГЕЛДЕЙ КӨМІЛІП БОЛҒАН СОН
ОТТЯЖКАЛАРДЫ АЛЫП ТАСТАУҒА БОЛАДЫ.

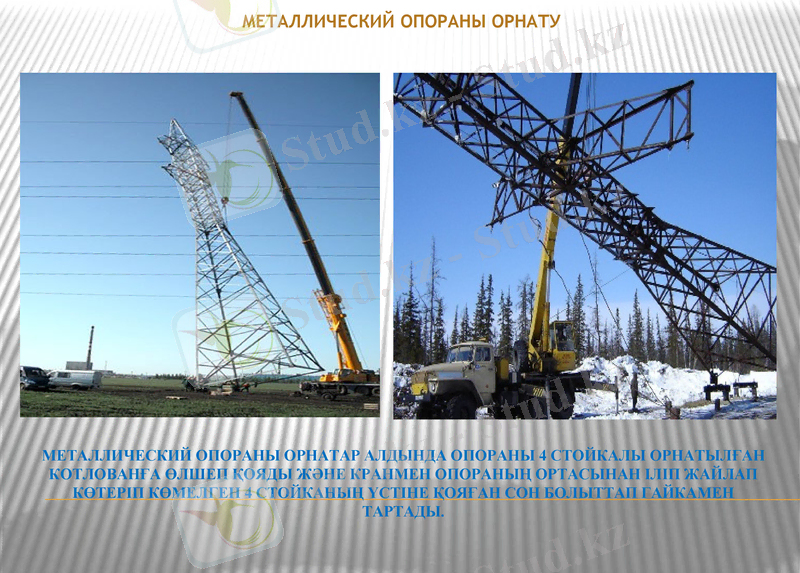

МЕТАЛЛИЧЕСКИЙ ОПОРАНЫ ОРНАТУ

МЕТАЛЛИЧЕСКИЙ ОПОРАНЫ ОРНАТАР АЛДЫНДА ОПОРАНЫ 4 СТОЙКАЛЫ ОРНАТЫЛҒАН
КОТЛОВАНҒА ӨЛШЕП ҚОЯДЫ ЖӘНЕ КРАНМЕН ОПОРАНЫҢ ОРТАСЫНАН ІЛІП ЖАЙЛАП КӨТЕРІП
КӨМЕЛГЕН 4 СТОЙКАНЫҢ ҮСТІНЕ ҚОЯҒАН СОН БОЛЫТТАП ГАЙКАМЕН ТАРТАДЫ.
ТЕХНИКА ҚАУІПСІЗДІК ЕРЕЖЕЛЕРІ

АҒЫМДАҒЫ ЗАРДАП ШЕККЕН ЕГ Р ЖӘБІРЛЕНУШІНІҢ ҚОЛЫ ТОҚҚА
ЖӘБІРЛЕНУШІНІҢ БОСАТУ ҮШІН ЖАБЫСЫП ҚАЛҒАН БОЛСА ОНДА СІЗ
БІРНЕШЕ ЖОЛМЕН ОРЫНДАУҒА БАЛТАМЕН СЫМДАРДЫ ЖЕКЕ-ЖЕКЕ
БОЛАДЫ. АЛАЙДА БІРІНШІ КЕЗЕКТЕ ҮЗІП ТАСТАУЫҢЫЗ КЕРЕК. БІРАҚ
ҚОЛДАНЫЛУ ҮШІН ЕҢ ОҢАЙ ЖОЛЫ БАЛТАНЫҢ САБЫ АҒАШ НЕМЕСЕ
АЙЫРҒЫШТЫ ЖЫЛДАМ АЙЫРУ КЕРЕК. ОҚШАУЛАНҒАН БОЛУЫ ТИІС.
ЗАҚЫМДАНҒАН АДАМНЫҢ ДЕНЕСІНЕ, ЖӘБІРЛЕНУШІНІҢ ҮСТІНЕ СЫМ ҮЗІЛІП
АЯҚ КИІМІНЕ, ЫЛҒАЛ КИІМІНЕ ЖӘНЕ ТҮСКЕН ЖАҒДАЙДА АҒАШПЕН НЕМЕСЕ
ЖЕРГЕ ТҰЙЫҚТАЛҒАН ЗАТТАРДЫ КИІМІНДІ ШЕШІП ҚОЛЫНА ОРАП СЫМДЫ
ҰСТАУҒА БОЛМАЙДЫ. ЕГЕР МҰНДАЙ АЛЫП ТАСТАУҒА БОЛАДЫ. ҚОЛДЫ
ШАРТТАРДЫ ОРЫНДАЙТЫНДАЙ ИЗОЛЯЦИЯЛАУДЫҢ ОРНЫНА ӨЗІНДІ
МҮМКІНДІКТЕР БОЛМАСА, ОНДА ЖЕРДЕН ИЗОЛЯЦИЯЛАУҒА БОЛАДЫ, БҰЛ
ЖӘРДЕМ КӨРСЕТУШІНІҢ ДИЭЛЕКТРИК ЖҰМЫСТАРДЫ АЯҒЫНА РЕЗИНА КАЛОШ
ҚОЛҒАБАЙБОЛҒАНЫ ЖӨН. КИІП НЕМЕСЕ РАЗИНАЛЫ КІЛЕМШЕГЕ
ЖӘБІРЛЕНУШІ ТОҚҚА ТҮСКЕН ТҰРЫП АТҚАРУҒА БОЛАДЫ.
ЖАҒДАЙДА ОНЫҢ ДЕНЕСІНЕҢ
ҰСТАУҒА БОЛМАЙДЫ.ОНЫҢ КИМІНЕН
ҒАНА ТАРТУҒА БОЛАДЫ. БІРАҚ ОНЫН
КИМІ ЫЛҒАЛ БОЛМАУ КЕРЕК.
ЭЛЕКТРҚОНДЫРҒЫЛАРДЫН ЕСІКТЕРІНДЕ,
ҚАБЫРҒАЛАРЫНДА ЖӘНЕ
ҚОРШАУЛАРЫНДА ІЛІНІП ТҰРАТЫН
ТҰРАҚТЫ ПЛАКАТТАР: «ЖОҒАРЫ КЕРНЕУ -
ӨМІРГЕ ҚАУІПТІ!»
ЖҰМЫСТАР ЖҮРІП ЖАТҚАН ЖЕРДЕ:
«ТОҚТА – ЖОҒАРЫ КЕРНЕУ!»
ТОҚ ҮЗІЛГЕН ЖЕРЛЕРДЕ ҚАДАМ МҰҚИЯТ
АШЫҚ ТАРАТУ ҚОНДЫРҒЫЛАРЫНЫҢ
БОЛУЫ ТИІС. ЖЕРДЕН ОҚШАУЛАУ ҮШІН
СЫРТЫНДА: «ТОҚТА - ӨМІРГЕ ҚАУІПТІ!»
ҚОРҒАНЫШ ЖАБДЫҚТАРЫН ПАЙДАЛАНА
АЖЫРАТҚЫШ, РУБИЛЬНИКТЕР, ПРИВОДТАР
ҰСТАТҚЫШТАРЫНДА, БАСҚАРУ ОТЫРЫП, ДИЭЛЕКТРИЧЕСКИЕ БОТЫЛАР,
КІЛТТЕРІНДЕ: «ҚОСПА – АДАМДАР ЖҰМЫС ҚОЛҒАПТАР, РИЗИНАЛЫ ТӨСЕМЕЛЕР ЖӘНЕ
ЖАСАП ЖАТЫР!», «ҚОСПА – ЖЕЛІДЕ ОҚШАУЛАНҒАН ҚҰРАЛДАР БОЛУ КЕРЕК.
ЖҰМЫС ЖҮРІП ЖАТЫР!». ТОҚ ҮЗІЛГЕН ЖЕРДЕ АЯҚТЫ ҚОС ҮСТАП
ЖҰМЫС ЖАСАУҒА БОЛАТЫН ЖЕРЛЕРДЕ ЖҮРУ КЕРЕК .
РҰҚСАТ ЕТЕТІН ПЛАКАТТАР: «ЖҰМЫС
ЖАСАУҒА БОЛАДЫ!», «МІНУГЕ БОЛАДЫ!».
ӘУЕ ЖЕЛІСІНЕ АРНАЛҒАН ЖЕКЕ ҚОРҒАНЫС ҚҰРАЛДАР

1.МОНТЕРЛІК БЕЛБЕУ 2.ЛАЗЫ 3.КОГТИ 4.ЖҰМЫС КИМІ 5.КАСКЫ 6.ИЗОЛЯЦИЯЛАНҒАН
ЖҰМЫС ҚҰРАЛДАРЫ 7.ТЕСТР 8.ДИ-ЭЛ БОТЫ 9.ИЗОЛЯЦИЯЛАНҒАН ТАҚТАЙША
10.РИЗИНАЛЫ ТӨСЕНШЕ 11.ДИ-ЭЛ ҚОЛҒАП 12.ДИ-ЭЛ ГАЛОШ 13.МЕГОМЕТР 14.УВН
ШТАНГИ 15.ЗПЛ 16.ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
