Домалау мойынтіректерінің шақтамалары мен қондырулар жүйесі
Презентация қосу
Қондырғыларды таңдап алу және есептеу. Қолдану айм
Домалау мойынтіректерінің шақтамалары мен қондырулар жүйесі.

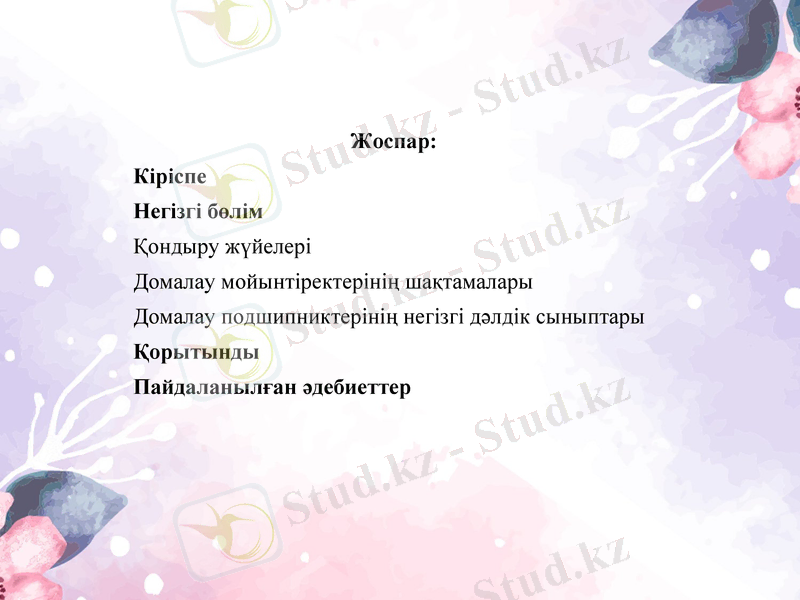

Жоспар:
Кіріспе
Негізгі бөлім
Қондыру жүйелері
Домалау мойынтіректерінің шақтамалары
Домалау подшипниктерінің негізгі дәлдік сыныптары
Қорытынды
Пайдаланылған әдебиеттер

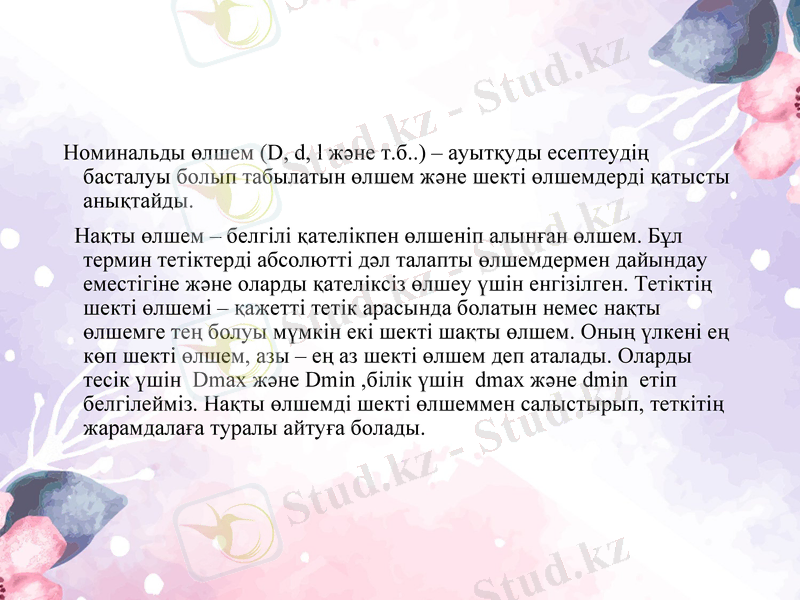

Номинальды өлшем (D, d, l және т.б..) – ауытқуды есептеудің
басталуы болып табылатын өлшем және шекті өлшемдерді қатысты
анықтайды.
Нақты өлшем – белгілі қателікпен өлшеніп алынған өлшем. Бұл
термин тетіктерді абсолютті дәл талапты өлшемдермен дайындау
еместігіне және оларды қателіксіз өлшеу үшін енгізілген. Тетіктің
шекті өлшемі – қажетті тетік арасында болатын немес нақты
өлшемге тең болуы мүмкін екі шекті шақты өлшем. Оның үлкені ең
көп шекті өлшем, азы – ең аз шекті өлшем деп аталады. Оларды
тесік үшін Dmax және Dmin ,білік үшін dmax және dmin етіп
белгілейміз. Нақты өлшемді шекті өлшеммен салыстырып, теткітің
жарамдалаға туралы айтуға болады.

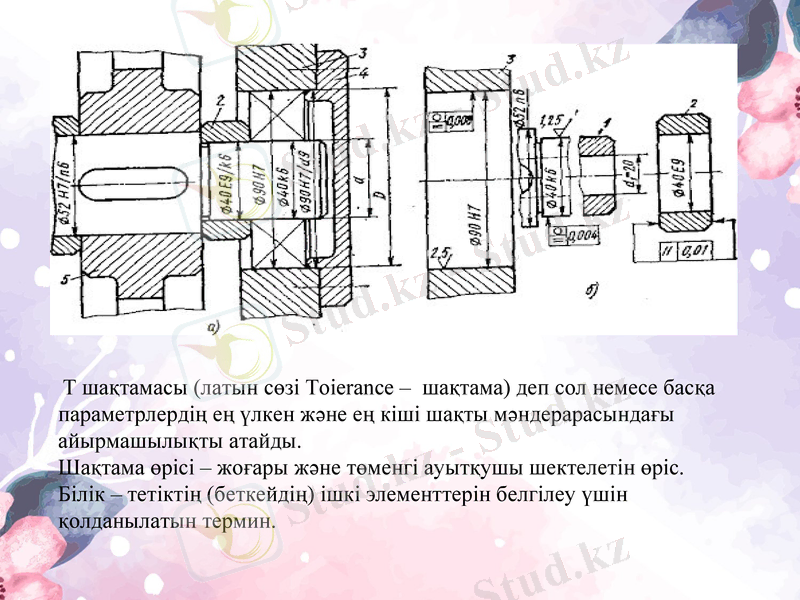

Т шақтамасы (латын сөзі Toierance – шақтама) деп сол немесе басқа
параметрлердің ең үлкен және ең кіші шақты мәндерарасындағы
айырмашылықты атайды.
Шақтама өрісі – жоғары және төменгі ауытқушы шектелетін өріс.
Білік – тетіктің (беткейдің) ішкі элементтерін белгілеу үшін
қолданылатын термин.

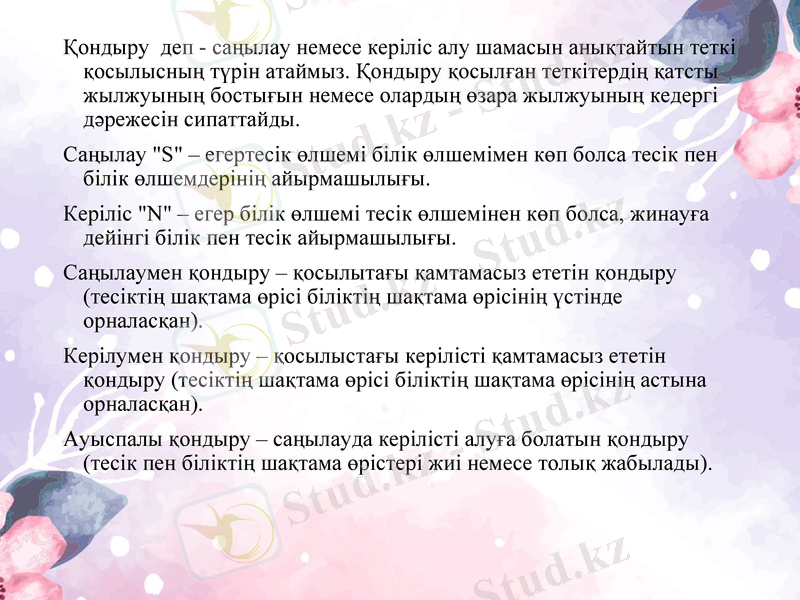

Қондыру деп - саңылау немесе керіліс алу шамасын анықтайтын теткі
қосылысның түрін атаймыз. Қондыру қосылған теткітердің қатсты
жылжуының бостығын немесе олардың өзара жылжуының кедергі
дәрежесін сипаттайды.
Саңылау "S" – егертесік өлшемі білік өлшемімен көп болса тесік пен
білік өлшемдерінің айырмашылығы.
Керіліс "N" – егер білік өлшемі тесік өлшемінен көп болса, жинауға
дейінгі білік пен тесік айырмашылығы.
Саңылаумен қондыру – қосылытағы қамтамасыз ететін қондыру
(тесіктің шақтама өрісі біліктің шақтама өрісінің үстінде
орналасқан).
Керілумен қондыру – қосылыстағы керілісті қамтамасыз ететін
қондыру (тесіктің шақтама өрісі біліктің шақтама өрісінің астына
орналасқан).
Ауыспалы қондыру – саңылауда керілісті алуға болатын қондыру
(тесік пен біліктің шақтама өрістері жиі немесе толық жабылады).
Машиналардың типтік теткітеріне арналған ИСО және ЕСДП шақтама және
қондыру жүйелері бірлік прицип бойынша тұрғызылған. Шақтамалар тесік
жүйесінде де (ТЖ) және білік жүйесінде де (БЖ) қарастырылған.

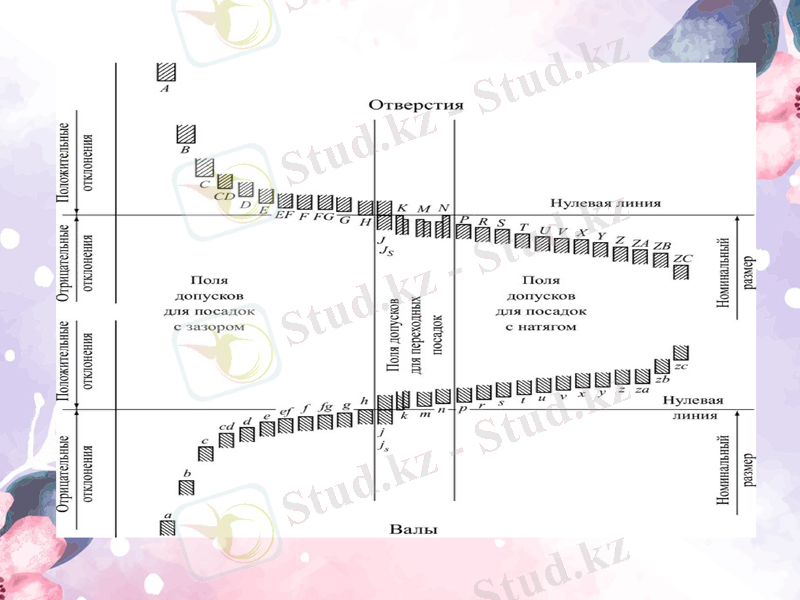

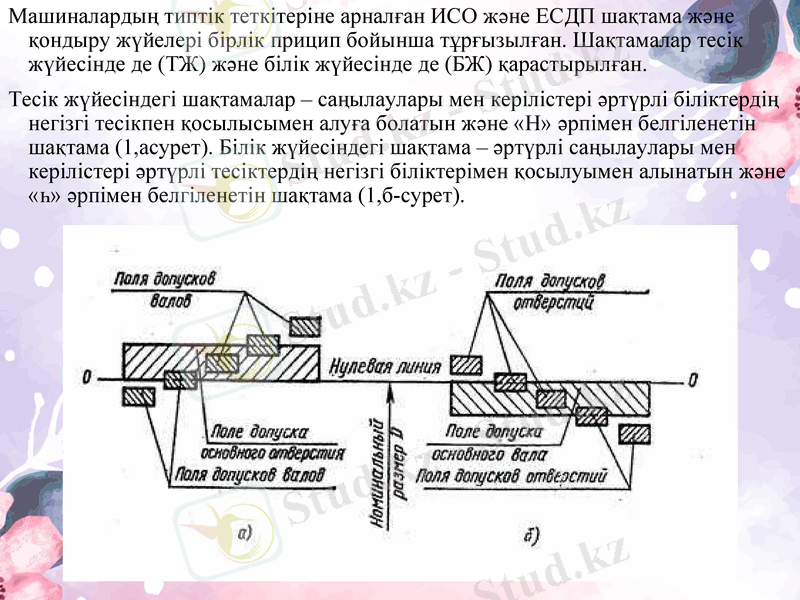

Тесік жүйесіндегі шақтамалар – саңылаулары мен керілістері әртүрлі біліктердің
негізгі тесікпен қосылысымен алуға болатын және «Н» әрпімен белгіленетін
шақтама (1,асурет). Білік жүйесіндегі шақтама – әртүрлі саңылаулары мен
керілістері әртүрлі тесіктердің негізгі біліктерімен қосылуымен алынатын және
«һ» әрпімен белгіленетін шақтама (1,б-сурет).

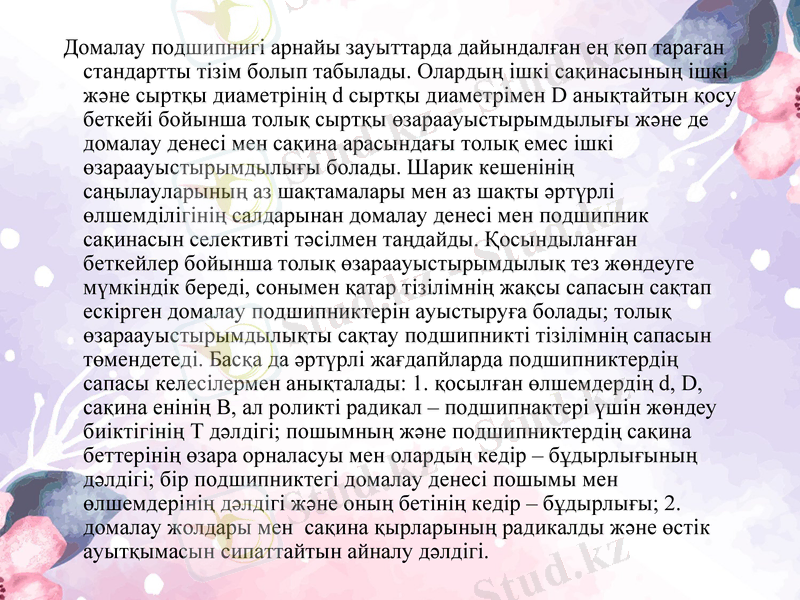

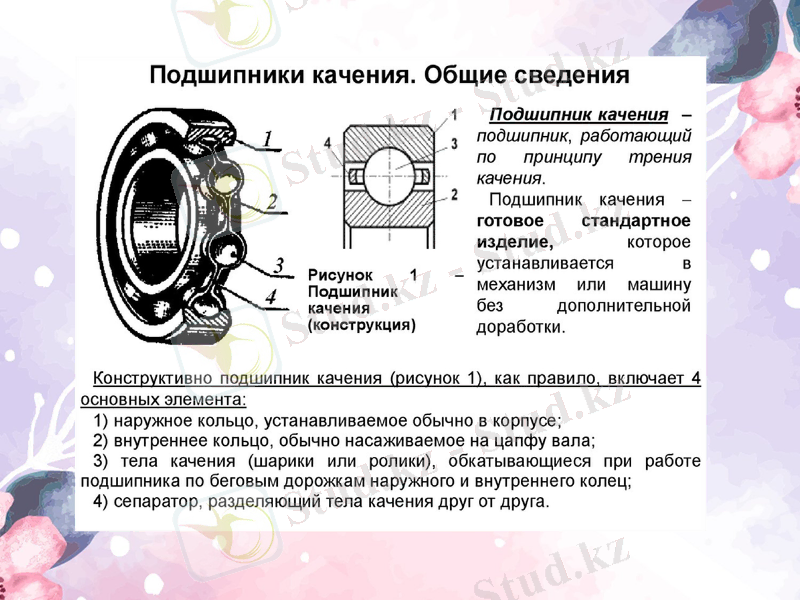

Домалау подшипнигі арнайы зауыттарда дайындалған ең көп тараған
стандартты тізім болып табылады. Олардың ішкі сақинасының ішкі
және сыртқы диаметрінің d сыртқы диаметрімен D анықтайтын
қосу беткейі бойынша толық сыртқы өзараауыстырымдылығы және
де домалау денесі мен сақина арасындағы толық емес ішкі
өзараауыстырымдылығы болады. Шарик кешенінің
саңылауларының аз шақтамалары мен аз шақты әртүрлі
өлшемділігінің салдарынан домалау денесі мен подшипник
сақинасын селективті тәсілмен таңдайды. Қосындыланған
беткейлер бойынша толық өзараауыстырымдылық тез жөндеуге
мүмкіндік береді, сонымен қатар тізілімнің жақсы сапасын сақтап
ескірген домалау подшипниктерін ауыстыруға болады; толық
өзараауыстырымдылықты сақтау подшипникті тізілімнің сапасын
төмендетеді. Басқа да әртүрлі жағдапйларда подшипниктердің
сапасы келесілермен анықталады: 1. қосылған өлшемдердің d, D,
сақина енінің В, ал роликті радикал – подшипнактері үшін жөндеу
биіктігінің Т дәлдігі; пошымның және подшипниктердің сақина
беттерінің өзара орналасуы мен олардың кедір – бұдырлығының
дәлдігі; бір подшипниктегі домалау денесі пошымы мен
өлшемдерінің дәлдігі және оның бетінің кедір – бұдырлығы; 2.
домалау жолдары мен сақина қырларының радикалды және өстік
ауытқымасын сипаттайтын айналу дәлдігі.

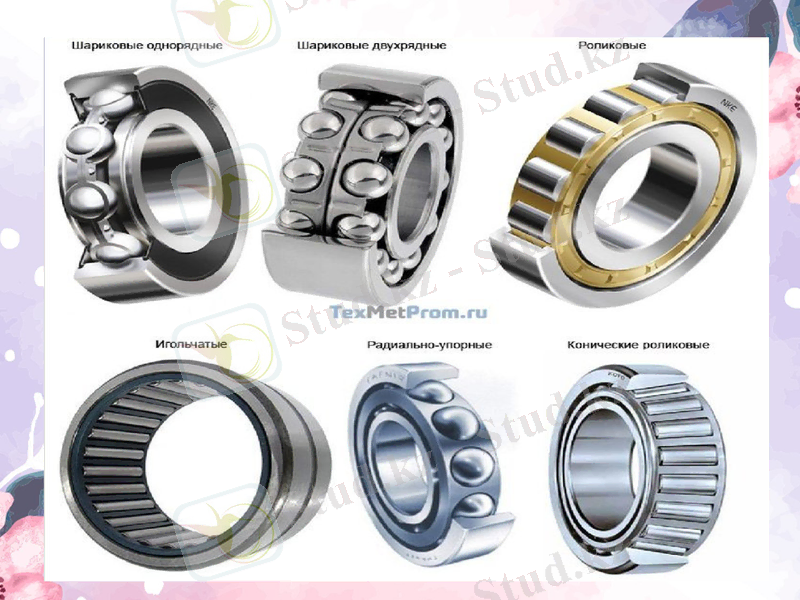

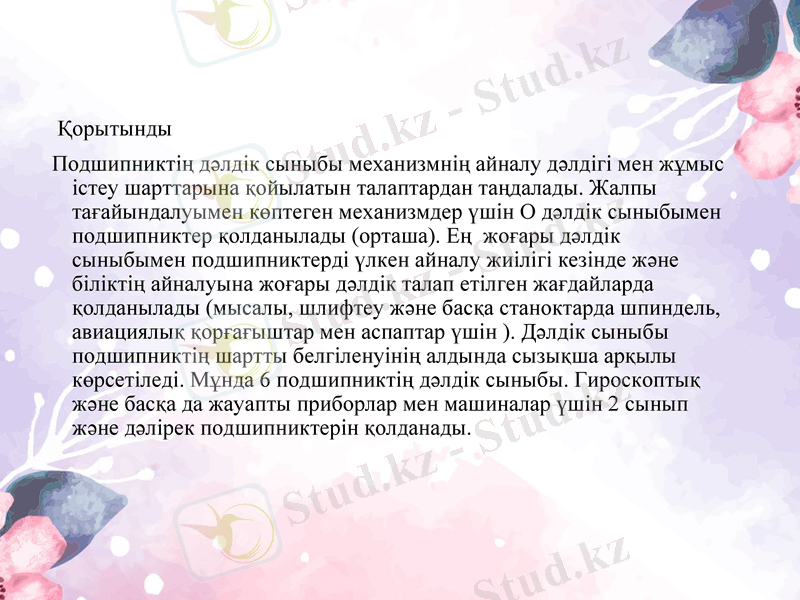

Қорытынды
Подшипниктің дәлдік сыныбы механизмнің айналу дәлдігі мен жұмыс
істеу шарттарына қойылатын талаптардан таңдалады. Жалпы
тағайындалуымен көптеген механизмдер үшін О дәлдік сыныбымен
подшипниктер қолданылады (орташа). Ең жоғары дәлдік
сыныбымен подшипниктерді үлкен айналу жиілігі кезінде және
біліктің айналуына жоғары дәлдік талап етілген жағдайларда
қолданылады (мысалы, шлифтеу және басқа станоктарда шпиндель,
авиациялық қорғағыштар мен аспаптар үшін ). Дәлдік сыныбы
подшипниктің шартты белгіленуінің алдында сызықша арқылы
көрсетіледі. Мұнда 6 подшипниктің дәлдік сыныбы. Гироскоптық
және басқа да жауапты приборлар мен машиналар үшін 2 сынып
және дәлірек подшипниктерін қолданады.

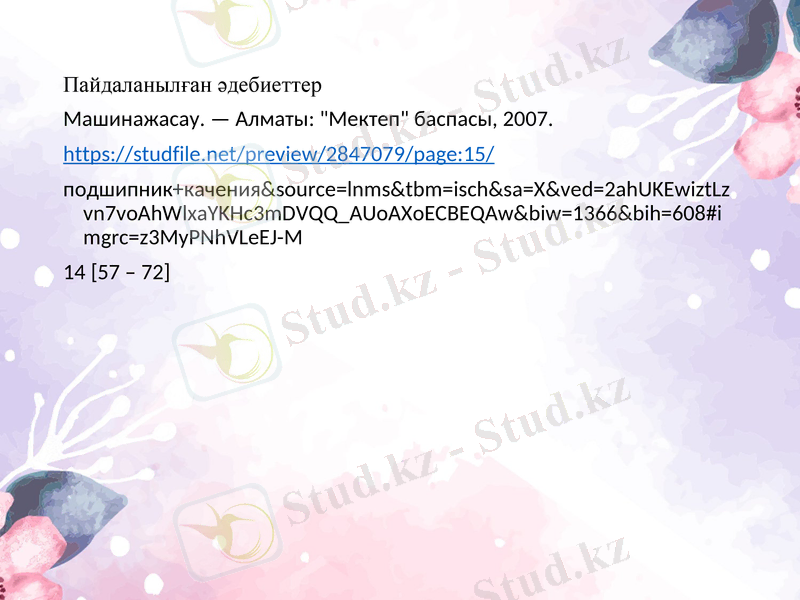

Пайдаланылған әдебиеттер
Машинажасау. — Алматы: "Мектеп" баспасы, 2007.
https://studfile.net/preview/2847079/page:15/
подшипник+качения&source=lnms&tbm=isch&sa=X&ved=2ahUKEwiztLz
vn7voAhWlxaYKHc3mDVQQ_AUoAXoECBEQAw&biw=1366&bih=608#i
mgrc=z3MyPNhVLeEJ-M
14 [57 – 72]
