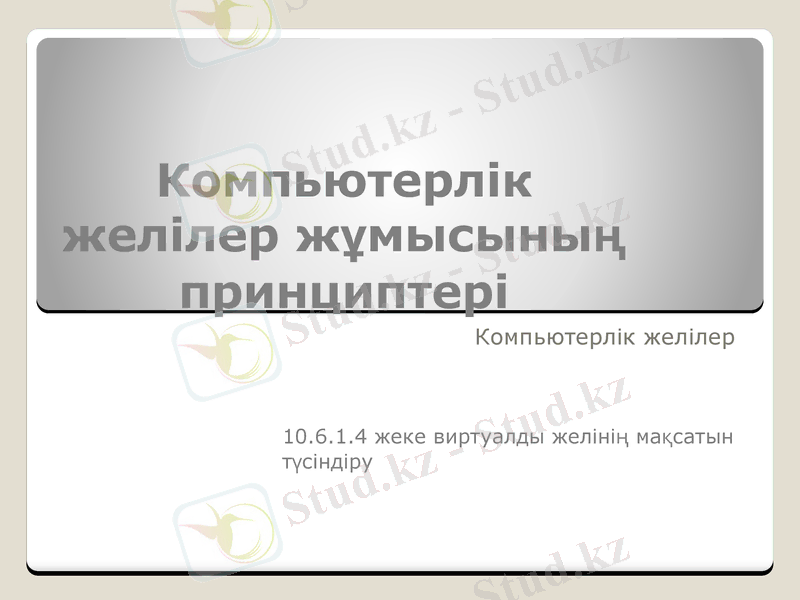

Slide 1

Компьютерлік желілер жұмысының принциптері

Компьютерлік желілер

10. 6. 1. 4 жеке виртуалды желінің мақсатын түсіндіру

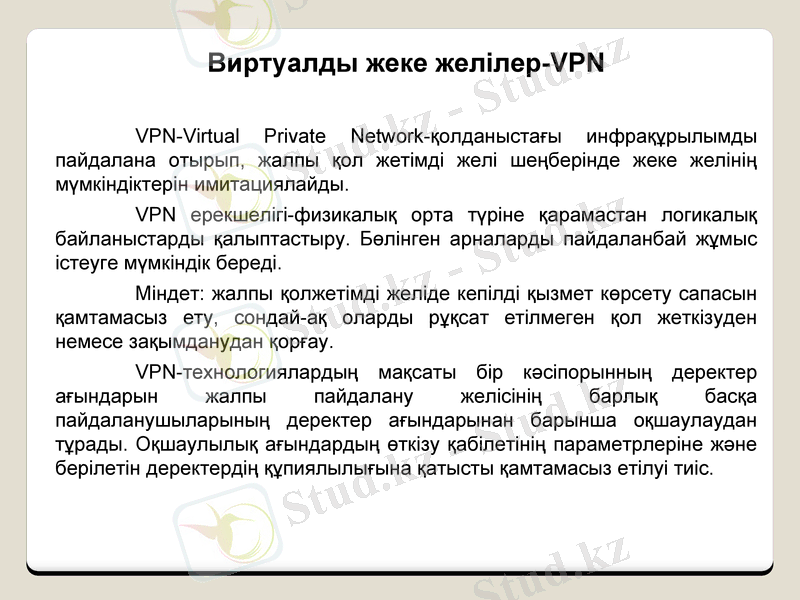

Slide 2

Виртуалды жеке желілер-VPN

VPN-Virtual Private Network-қолданыстағы инфрақұрылымды пайдалана отырып, жалпы қол жетімді желі шеңберінде жеке желінің мүмкіндіктерін имитациялайды.

VPN ерекшелігі-физикалық орта түріне қарамастан логикалық байланыстарды қалыптастыру. Бөлінген арналарды пайдаланбай жұмыс істеуге мүмкіндік береді.

Міндет: жалпы қолжетімді желіде кепілді қызмет көрсету сапасын қамтамасыз ету, сондай-ақ оларды рұқсат етілмеген қол жеткізуден немесе зақымданудан қорғау.

VPN-технологиялардың мақсаты бір кәсіпорынның деректер ағындарын жалпы пайдалану желісінің барлық басқа пайдаланушыларының деректер ағындарынан барынша оқшаулаудан тұрады. Оқшаулылық ағындардың өткізу қабілетінің параметрлеріне және берілетін деректердің құпиялылығына қатысты қамтамасыз етілуі тиіс.

Slide 3

VPN шығу тарихы

Ол кезде нью-Йорк телефон компаниясының инженерлік-техникалық бөлімінің мамандары АТС - Centrex (Central Exchange) абоненттерінің қосылуын автоматты түрде орнату жүйесін әзірлеген. Басқа сөзбен айтқанда, бұл виртуалды жеке телефон желісі сияқты өзгеше нәрсе емес, өйткені құрылған байланыс арналары жалға алынды, яғни дауыстық ақпаратты берудің виртуалды арналары құрылды. Қазіргі уақытта бұл қызмет оның жетілдірілген аналогы - IP-Centrex.

1998 жыл-пайдаланушылар тарапынан орталықтандырылған бақылауды жүзеге асыруға мүмкіндік беретін VPN қосымшаларын әзірлеу

1999 жыл-аутентификация үлгісі, клиенттерді теңшеу үшін қосымша құралдар

2000 жыл - Windows2000 vpn құралдарын қосу

Қазіргі уақытта технология гүлдену кезеңіне кірді. Нақты желінің қажеттілігін ескере отырып, әртүрлі технологиялар мен архитектуралар қолданылады.

Ақпаратқа қашықтан қол жеткізу үшін Интернет желісін пайдалану қауіпсіз болуы мүмкін.

Slide 4

Vpn классификациясы

Slide 5

VPN базалық архитектурасы

Шлюз-шлюз

Шлюз-хост

Хост-хост

Аралас-аралық шлюз арқылы (IPSG)

Slide 6

VPN негізгі компоненттері

VPN-шлюз - бірнеше желілерге қосылған желілік құрылғы шифрлеу, сәйкестендіру, аутентификациялау, авторландыру және туннелдеу функцияларын орындайды. Бағдарламалық және аппараттық түрде шешілуі мүмкін.

VPN-клиент (хост) бағдарламалық түрде шешіледі. Шифрлау және аутентификация функцияларын орындайды. Желі VPN-клиенттерді пайдаланбай құрылуы мүмкін.

Туннель - клиент пен сервер арасындағы логикалық байланыс. Туннелді жүзеге асыру барысында ақпаратты қорғау әдістері қолданылады.

Шекаралық сервер - бұл корпоративтік желі үшін сыртқы сервер. Мұндай сервер ретінде брендмауэр немесе NAT жүйесі болуы мүмкін.

VPN ақпаратының қауіпсіздігін қамтамасыз ету - туннель бойынша сыртқы және ішкі қатерлерден өту кезінде корпоративтік желі трафигін қорғау бойынша бірқатар іс-шаралар.

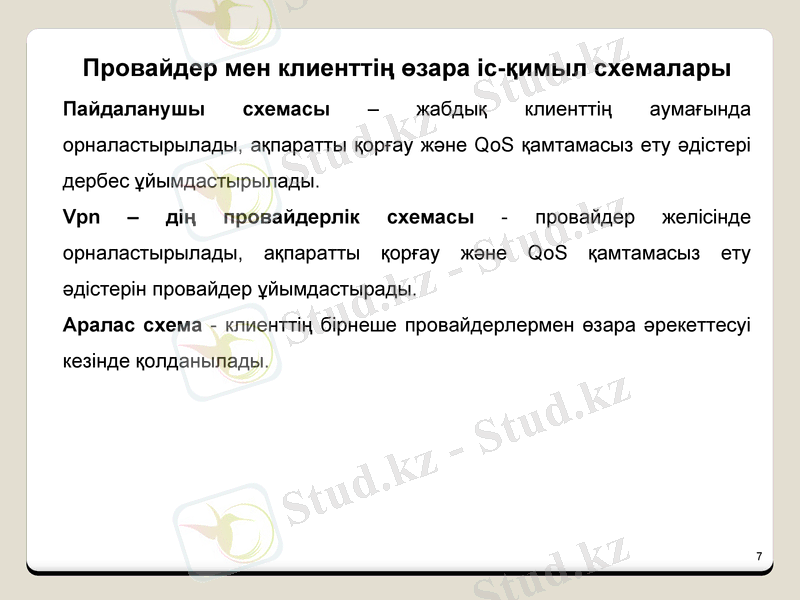

Slide 7

7

Провайдер мен клиенттің өзара іс-қимыл схемалары

Пайдаланушы схемасы - жабдық клиенттің аумағында орналастырылады, ақпаратты қорғау және QoS қамтамасыз ету әдістері дербес ұйымдастырылады.

Vpn - дің провайдерлік схемасы - провайдер желісінде орналастырылады, ақпаратты қорғау және QoS қамтамасыз ету әдістерін провайдер ұйымдастырады.

Аралас схема - клиенттің бірнеше провайдерлермен өзара әрекеттесуі кезінде қолданылады.

Slide 8

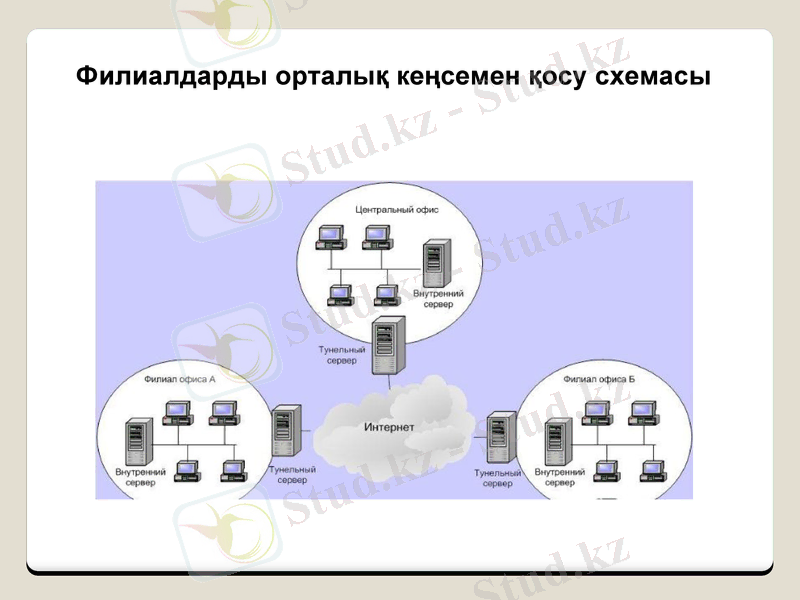

Филиалдарды орталық кеңсемен қосу схемасы

Slide 9

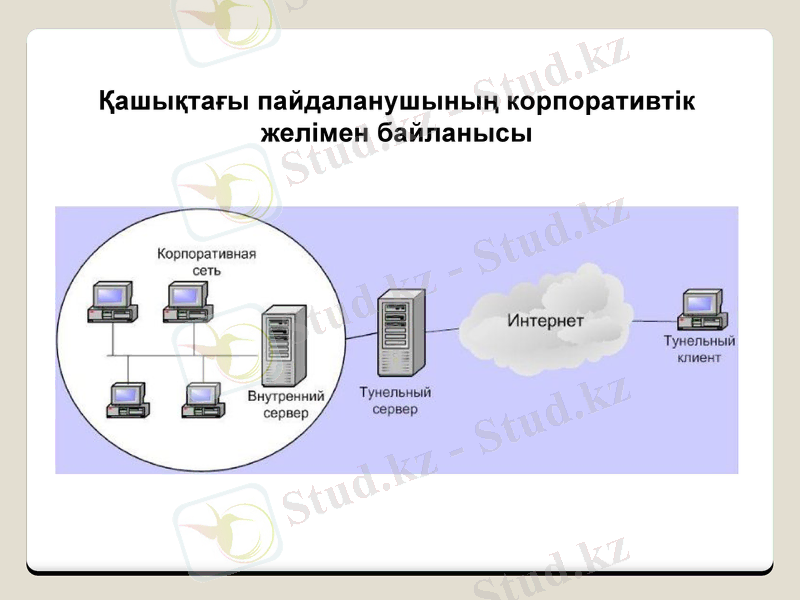

Қашықтағы пайдаланушының корпоративтік желімен байланысы

Slide 10

VPN қызметін қолдайтын Internet провайдері арқылы туннель ұйымдастыру

Slide 11

VPN-корпоративтік желі ішінде қорғалған желілерді қосу

Slide 12

VPN-корпоративтік Клиентті корпоративтік желі ішінде қорғалған желімен қосу

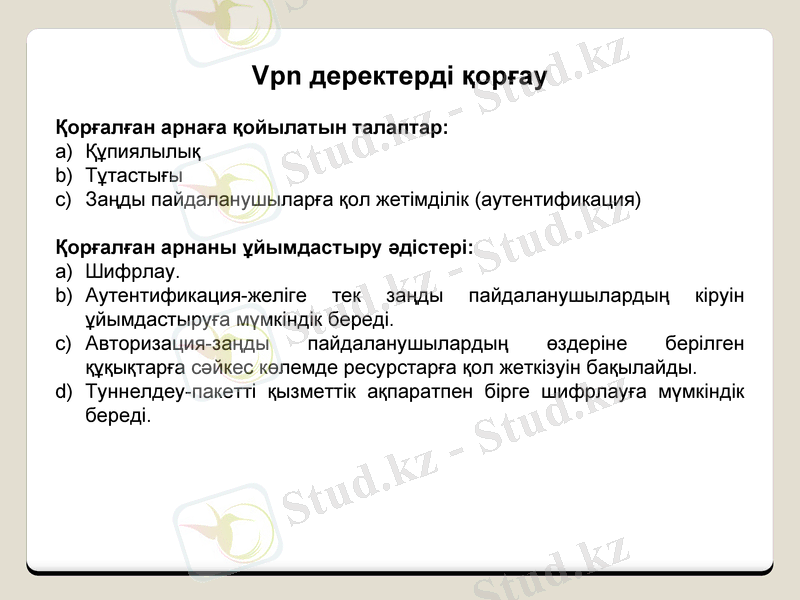

Slide 13

Vpn деректерді қорғау

Қорғалған арнаға қойылатын талаптар:

Құпиялылық

Тұтастығы

Заңды пайдаланушыларға қол жетімділік (аутентификация)

Қорғалған арнаны ұйымдастыру әдістері:

Шифрлау.

Аутентификация-желіге тек заңды пайдаланушылардың кіруін ұйымдастыруға мүмкіндік береді.

Авторизация-заңды пайдаланушылардың өздеріне берілген құқықтарға сәйкес көлемде ресурстарға қол жеткізуін бақылайды.

Туннелдеу-пакетті қызметтік ақпаратпен бірге шифрлауға мүмкіндік береді.

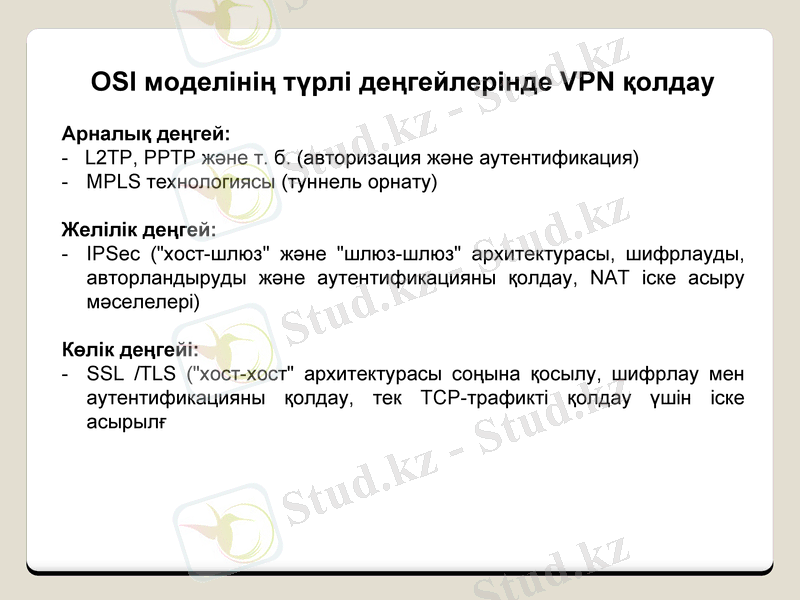

Slide 14

OSI моделінің түрлі деңгейлерінде VPN қолдау

Арналық деңгей:

- L2TP, PPTP және т. б. (авторизация және аутентификация)

MPLS технологиясы (туннель орнату)

Желілік деңгей:

IPSec ("хост-шлюз" және "шлюз-шлюз" архитектурасы, шифрлауды, авторландыруды және аутентификацияны қолдау, NAT іске асыру мәселелері)

Көлік деңгейі:

SSL /TLS ("хост-хост" архитектурасы соңына қосылу, шифрлау мен аутентификацияны қолдау, тек TCP-трафикті қолдау үшін іске асырылғ

Slide 15

VPN протоколын таңдау критерийлері

Қосылу түрі:

Тұрақты: IPSec

Уақытша: SSL/TLS

Кіру түрі:

Пайдаланушы (компания қызметкері) : IPSec

Қонақ: SSL/TLS

Корпоративтік желінің қауіпсіздік деңгейі:

Жоғары: IPSec

Орташа: SSL/TLS

Ұсынылатын қызметке байланысты: IPSec +SSL / TLS

Деректер қауіпсіздігінің деңгейі:

Жоғары: IPSec

Орташа: SSL/TLS

Ұсынылатын қызметке байланысты: IPSec +SSL / TLS

Шешімнің масштабталуы:

- Масштабтау: IPSec

Жылдам жаю: SSL/TLS

Slide 16

VPN хаттамаларының салыстырмалы сипаттамалары
