Slide 1

Рентгендік компьютерлік томография

Орындаған: Төлеген Жақсылық 904

Тексерген: Үсен Байзақ

Slide 2

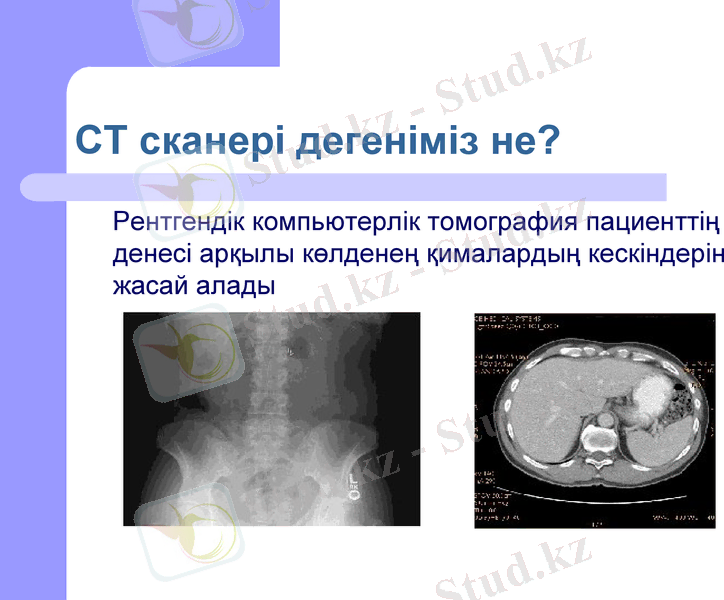

CT сканері дегеніміз не?

Рентгендік компьютерлік томография пациенттің денесі арқылы көлденең қималардың кескіндерін жасай алады

Slide 3

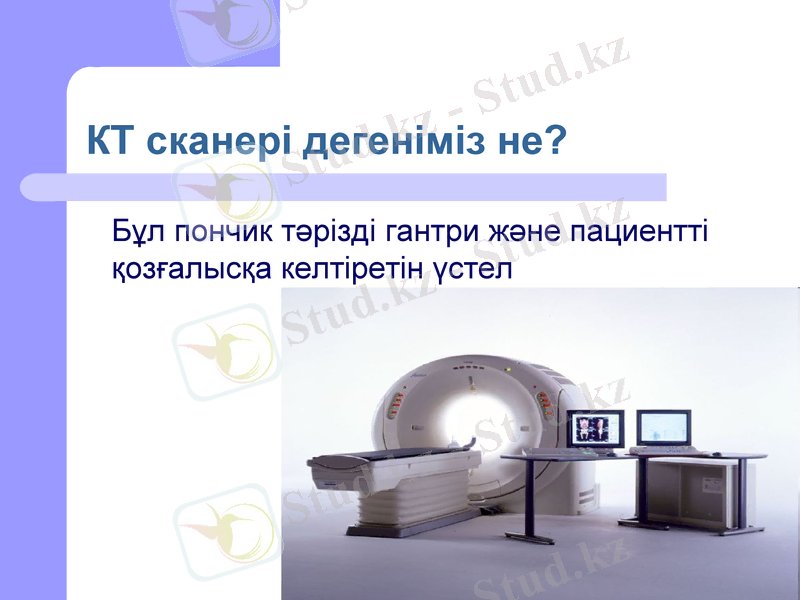

КT сканері дегеніміз не?

Бұл пончик тәрізді гантри және пациентті қозғалысқа келтіретін үстел

Slide 4

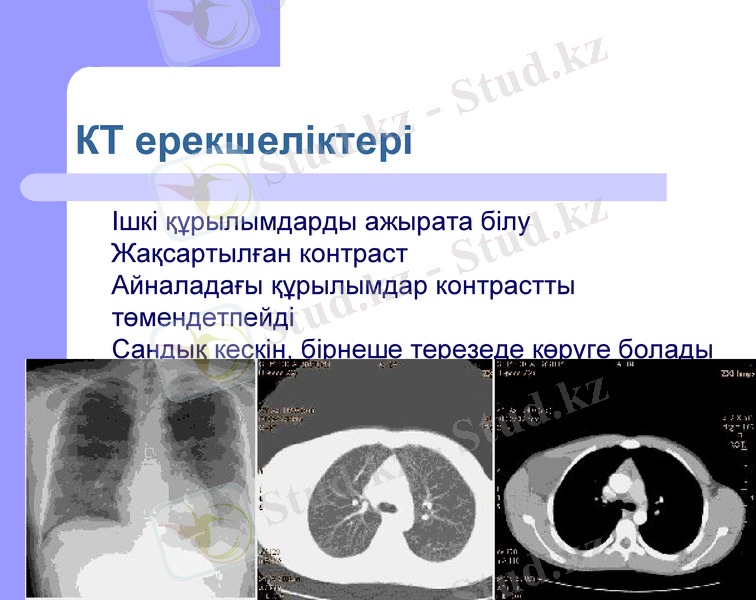

КТ ерекшеліктері

Ішкі құрылымдарды ажырата білу

Жақсартылған контраст

Айналадағы құрылымдар контрастты төмендетпейді

Сандық кескін, бірнеше терезеде көруге болады

Slide 5

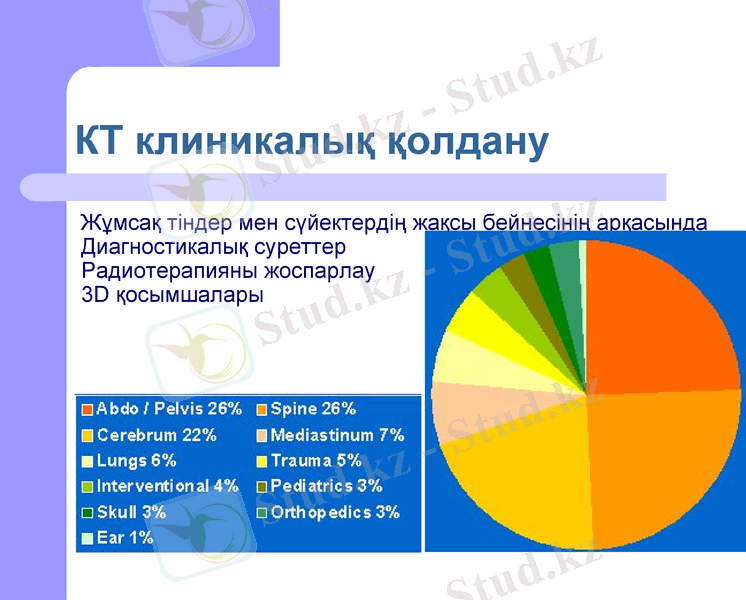

КТ клиникалық қолдану

Жұмсақ тіндер мен сүйектердің жақсы бейнесінің арқасында

Диагностикалық суреттер

Радиотерапияны жоспарлау

3D қосымшалары

Slide 6

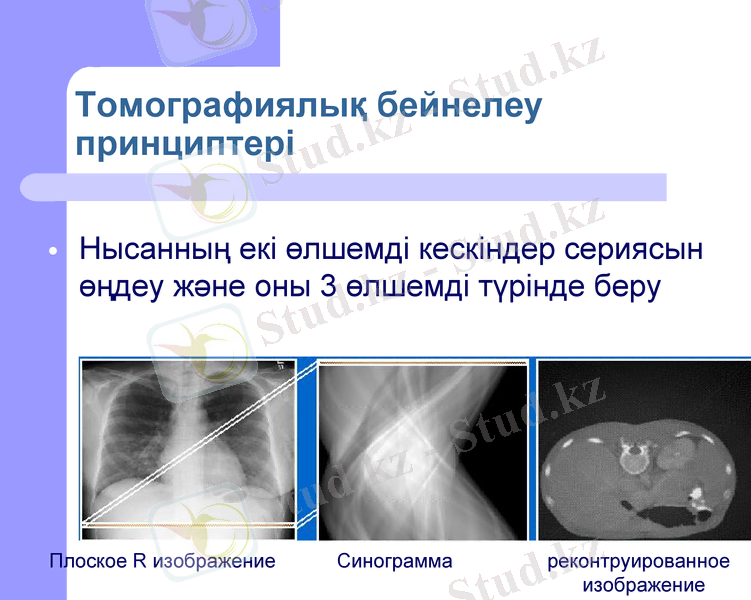

Томографиялық бейнелеу принциптері

Нысанның екі өлшемді кескіндер сериясын өңдеу және оны 3 өлшемді түрінде беру

Плоское R изображение Синограмма реконтруированное


Slide 7

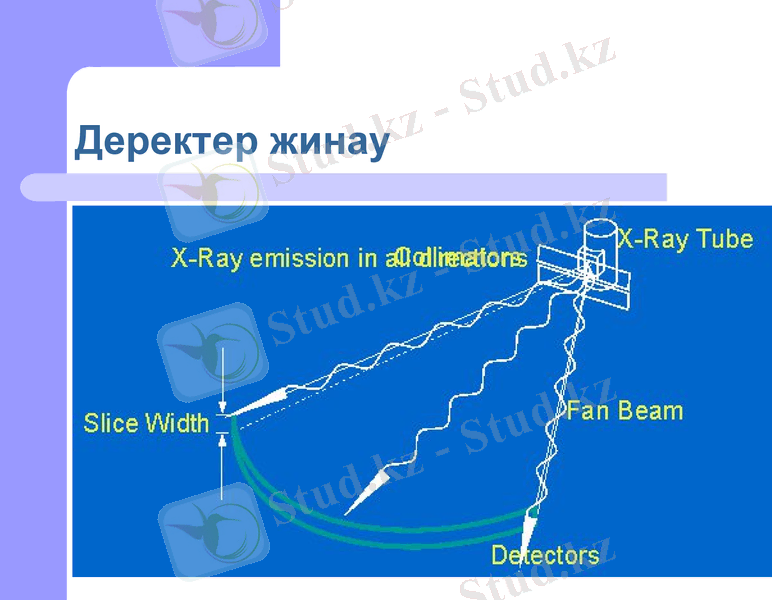

Деректер жинау

Slide 8

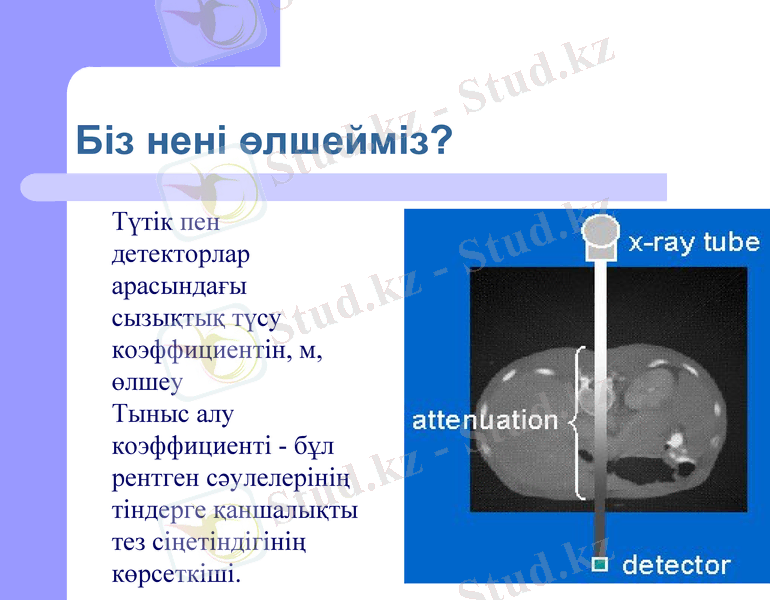

Біз нені өлшейміз?

Түтік пен детекторлар арасындағы сызықтық түсу коэффициентін, м, өлшеу

Тыныс алу коэффициенті - бұл рентген сәулелерінің тіндерге қаншалықты тез сіңетіндігінің көрсеткіші.

Slide 9

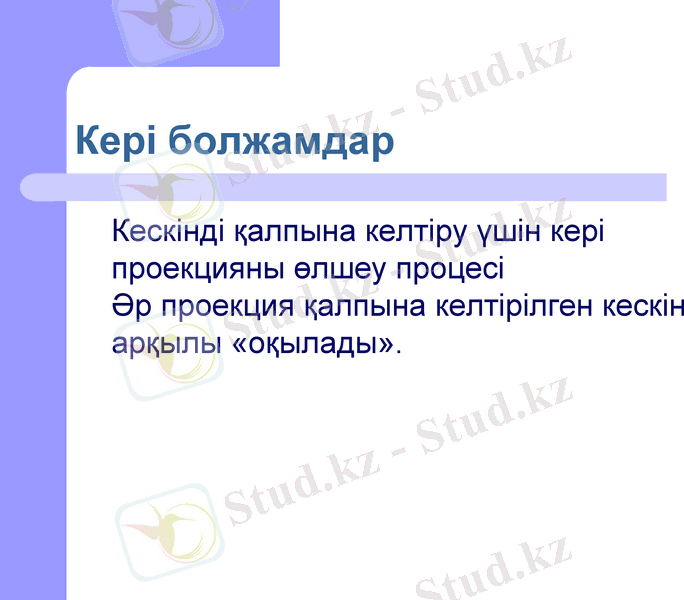

Кері болжамдар

Кескінді қалпына келтіру үшін кері проекцияны өлшеу процесі

Әр проекция қалпына келтірілген кескін арқылы «оқылады».

Slide 10

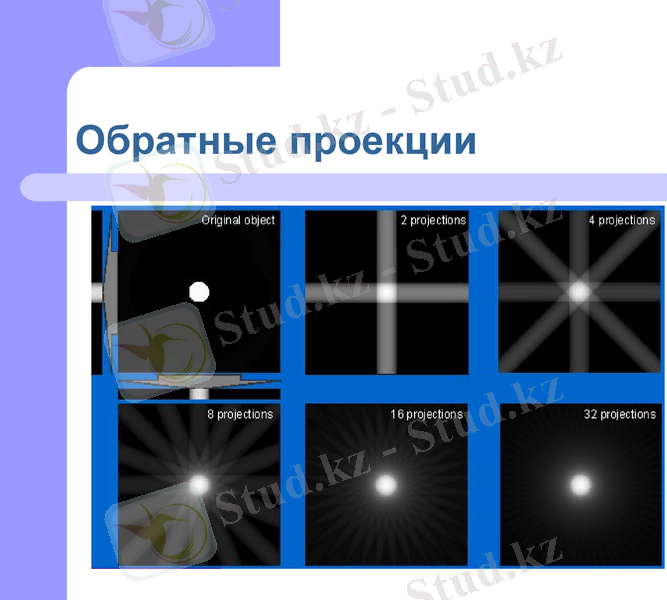

Обратные проекции

Slide 11

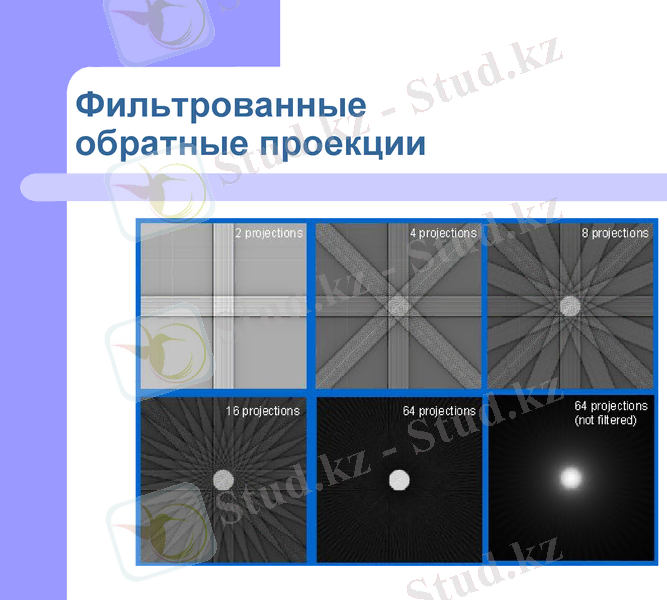

Фильтрованные обратные проекции

Slide 12

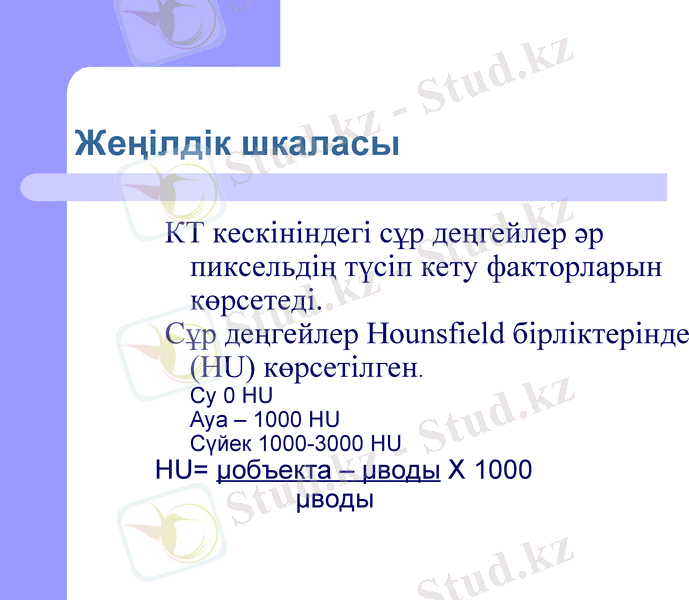

Жеңілдік шкаласы

КТ кескініндегі сұр деңгейлер әр пиксельдің түсіп кету факторларын көрсетеді.

Сұр деңгейлер Hounsfield бірліктерінде (HU) көрсетілген.

Су 0 HU

Ауа - 1000 HU

Сүйек 1000-3000 HU

HU= μобъекта - μводы Х 1000

μводы

Slide 13

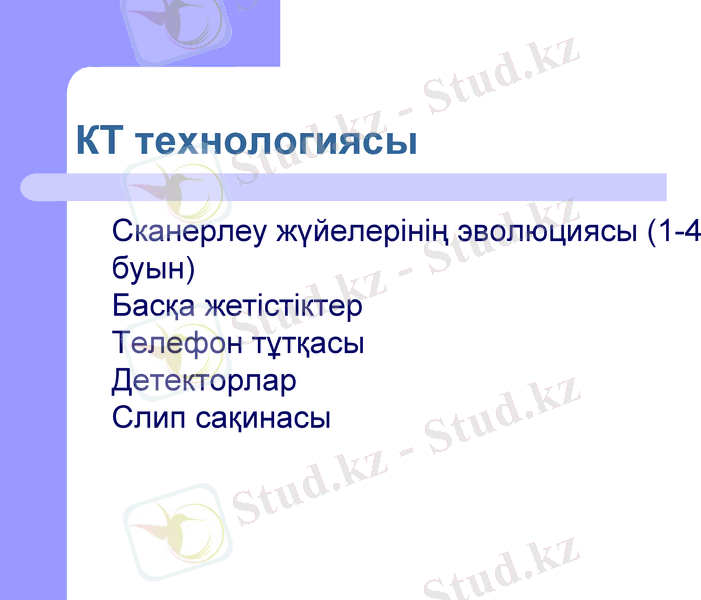

КТ технологиясы

Сканерлеу жүйелерінің эволюциясы (1-4 буын)

Басқа жетістіктер

Телефон тұтқасы

Детекторлар

Слип сақинасы

Slide 14

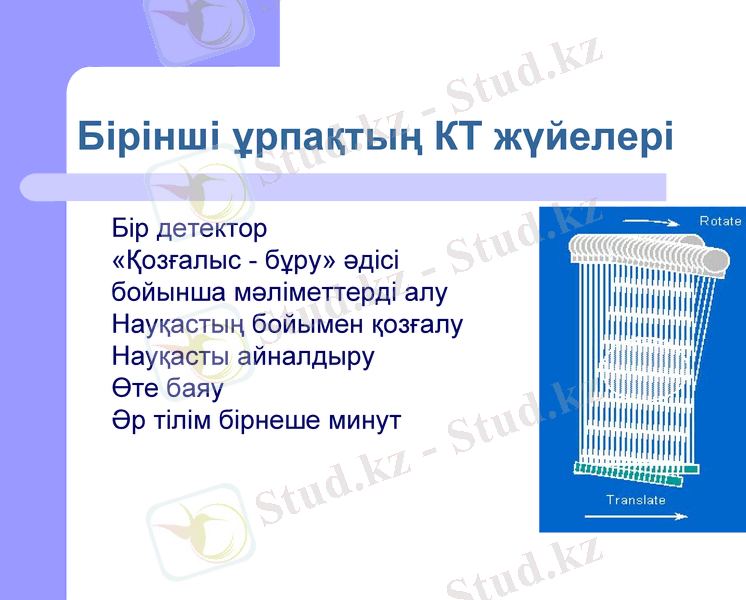

Бірінші ұрпақтың КТ жүйелері

Бір детектор

«Қозғалыс - бұру» әдісі бойынша мәліметтерді алу

Науқастың бойымен қозғалу

Науқасты айналдыру

Өте баяу

Әр тілім бірнеше минут

Slide 15

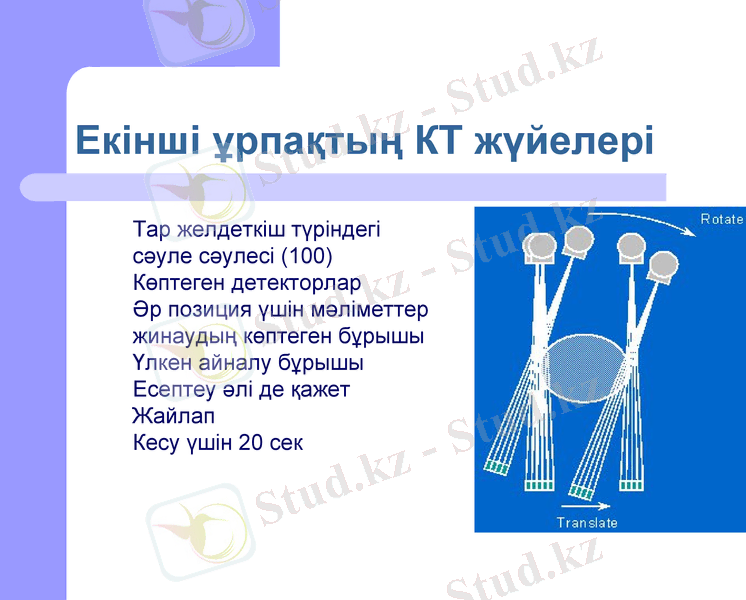

Екінші ұрпақтың КТ жүйелері

Тар желдеткіш түріндегі сәуле сәулесі (100)

Көптеген детекторлар

Әр позиция үшін мәліметтер жинаудың көптеген бұрышы

Үлкен айналу бұрышы

Есептеу әлі де қажет

Жайлап

Кесу үшін 20 сек

Slide 16

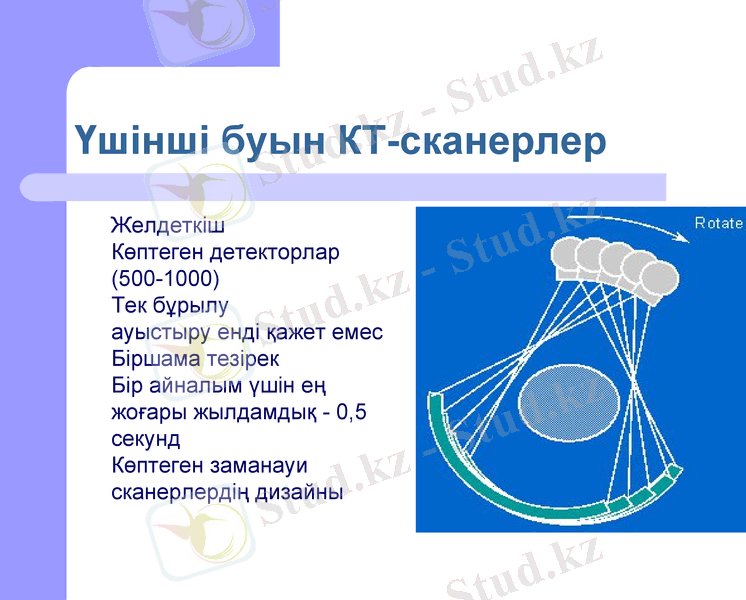

Үшінші буын КТ-сканерлер

Желдеткіш

Көптеген детекторлар (500-1000)

Тек бұрылу

ауыстыру енді қажет емес

Біршама тезірек

Бір айналым үшін ең жоғары жылдамдық - 0, 5 секунд

Көптеген заманауи сканерлердің дизайны

Slide 17

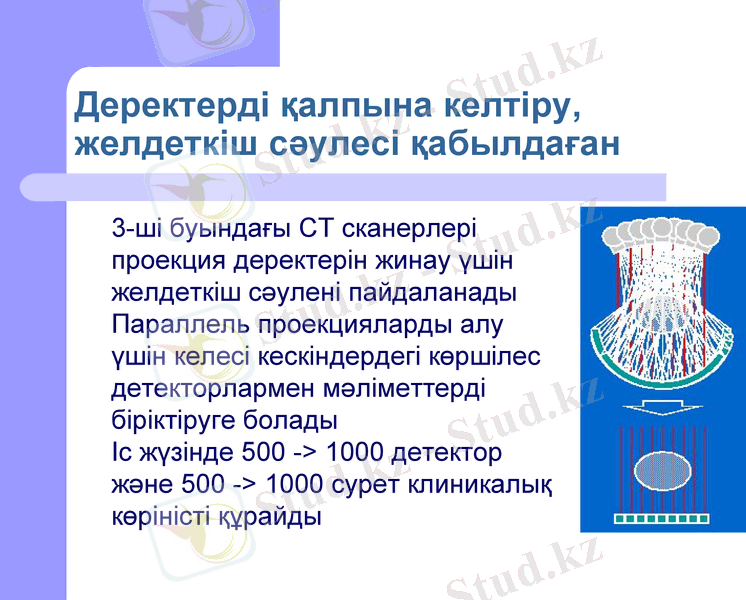

Деректерді қалпына келтіру, желдеткіш сәулесі қабылдаған

3-ші буындағы CT сканерлері проекция деректерін жинау үшін желдеткіш сәулені пайдаланады

Параллель проекцияларды алу үшін келесі кескіндердегі көршілес детекторлармен мәліметтерді біріктіруге болады

Іс жүзінде 500 -> 1000 детектор және 500 -> 1000 сурет клиникалық көріністі құрайды

Slide 18

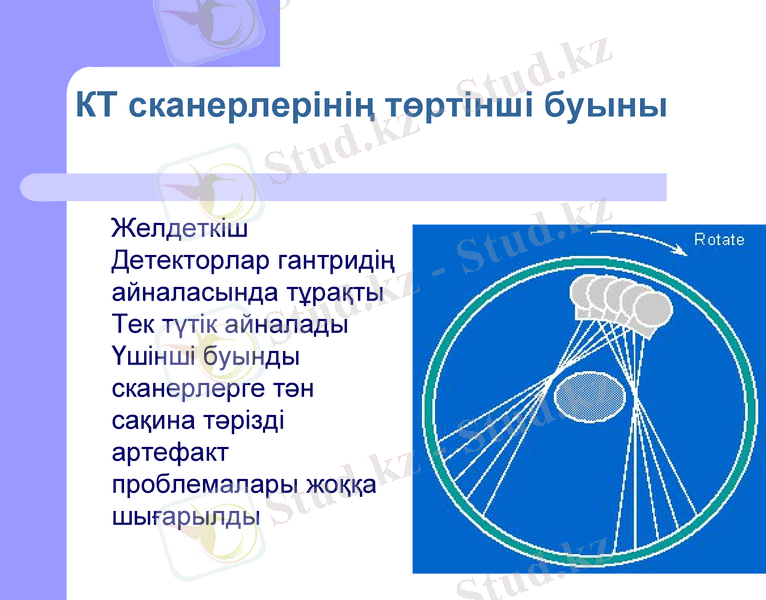

КТ сканерлерінің төртінші буыны

Желдеткіш

Детекторлар гантридің айналасында тұрақты

Тек түтік айналады

Үшінші буынды сканерлерге тән сақина тәрізді артефакт проблемалары жоққа шығарылды

Slide 19

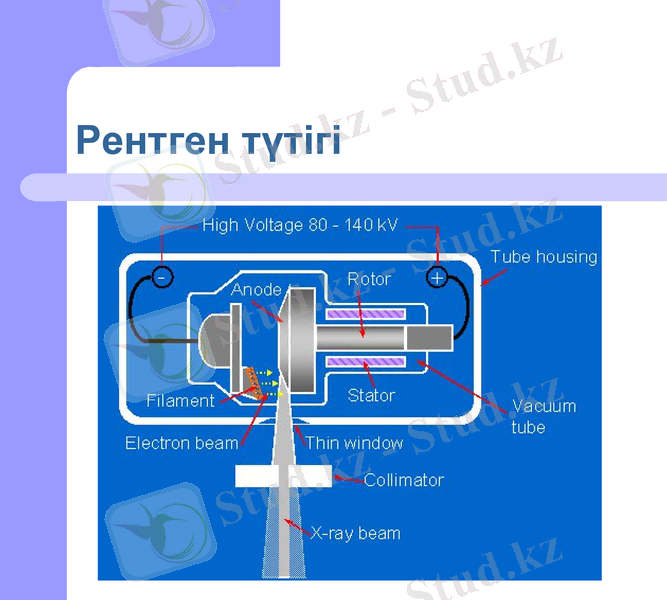

Рентген түтігі

Slide 20

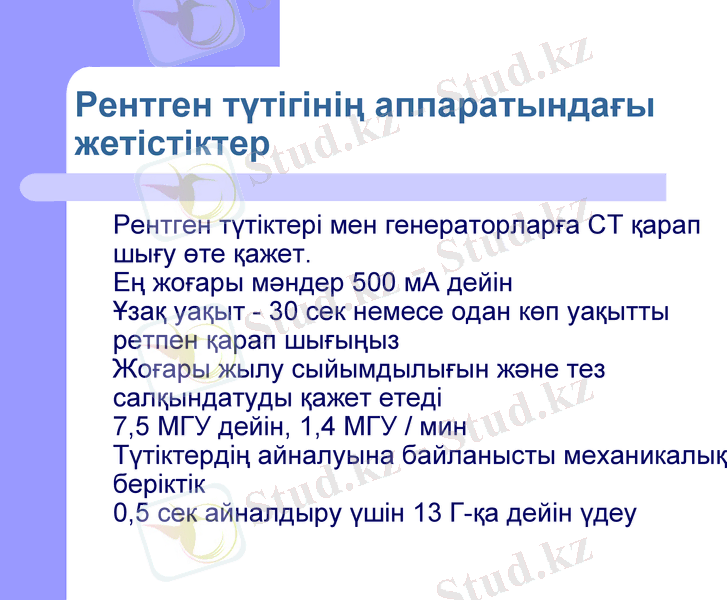

Рентген түтігінің аппаратындағы жетістіктер

Рентген түтіктері мен генераторларға CT қарап шығу өте қажет.

Ең жоғары мәндер 500 мА дейін

Ұзақ уақыт - 30 сек немесе одан көп уақытты ретпен қарап шығыңыз

Жоғары жылу сыйымдылығын және тез салқындатуды қажет етеді

7, 5 МГУ дейін, 1, 4 МГУ / мин

Түтіктердің айналуына байланысты механикалық беріктік

0, 5 сек айналдыру үшін 13 Г-қа дейін үдеу

Slide 21

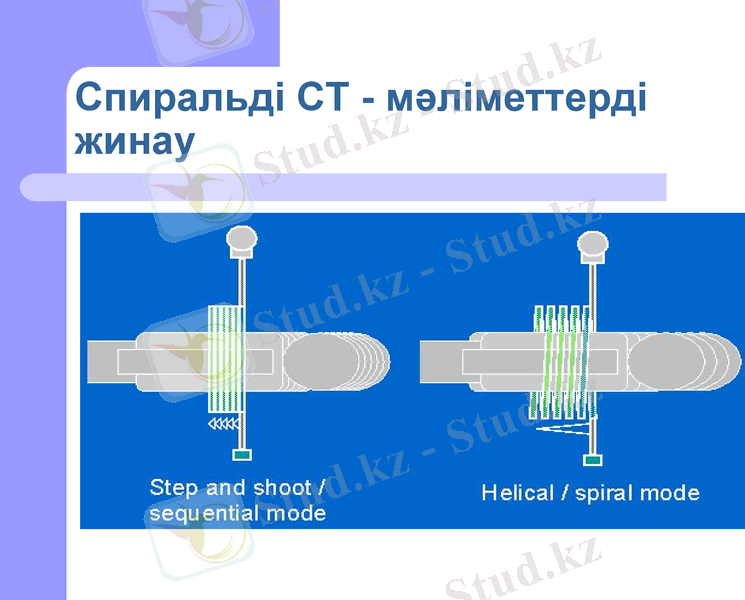

Спиральді CT - мәліметтерді жинау

Slide 22

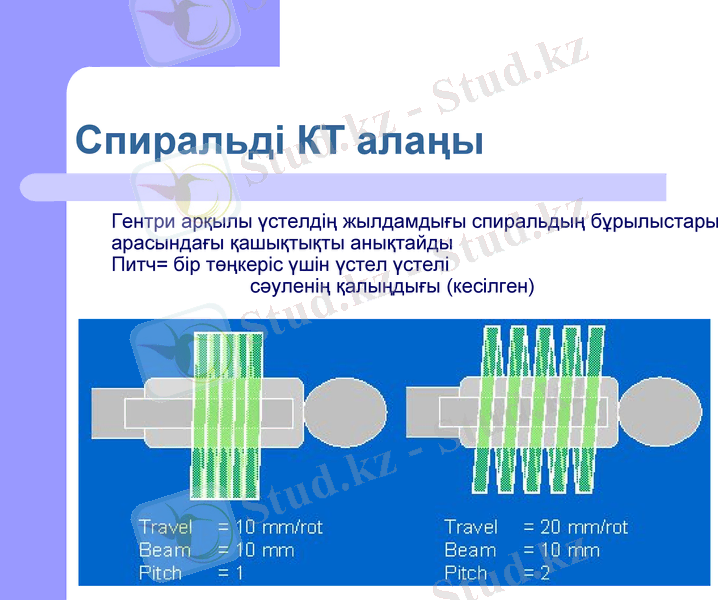

Спиральді КT алаңы

Гентри арқылы үстелдің жылдамдығы спиральдың бұрылыстары арасындағы қашықтықты анықтайды

Питч= бір төңкеріс үшін үстел үстелі

сәуленің қалыңдығы (кесілген)

Slide 23

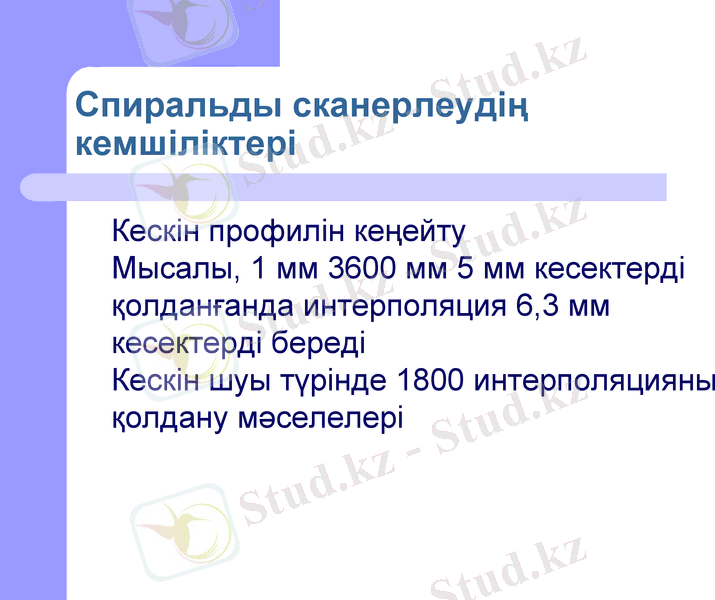

Спиральды сканерлеудің кемшіліктері

Кескін профилін кеңейту

Мысалы, 1 мм 3600 мм 5 мм кесектерді қолданғанда интерполяция 6, 3 мм кесектерді береді

Кескін шуы түрінде 1800 интерполяцияны қолдану мәселелері

Slide 24

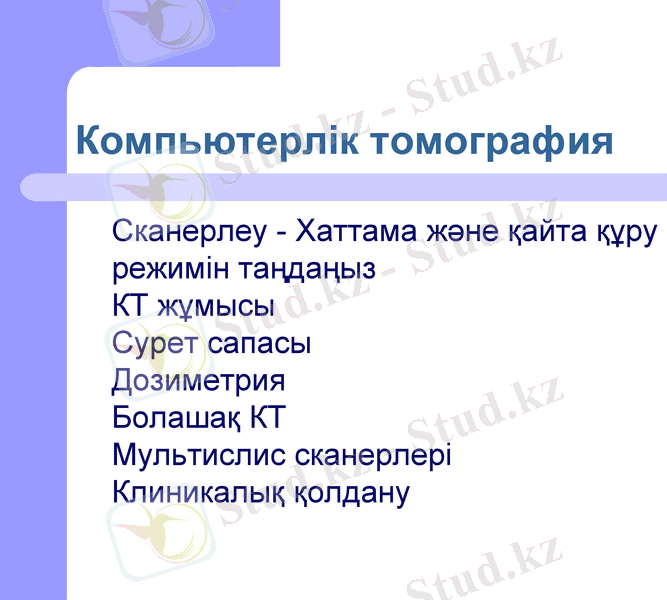

Компьютерлік томография

Сканерлеу - Хаттама және қайта құру режимін таңдаңыз

КТ жұмысы

Сурет сапасы

Дозиметрия

Болашақ КТ

Мультислис сканерлері

Клиникалық қолдану

Slide 25

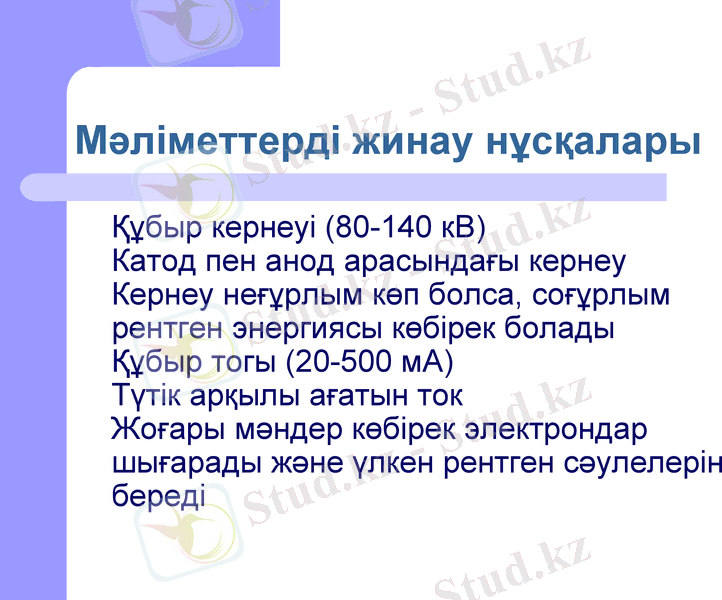

Мәліметтерді жинау нұсқалары

Құбыр кернеуі (80-140 кВ)

Катод пен анод арасындағы кернеу

Кернеу неғұрлым көп болса, соғұрлым рентген энергиясы көбірек болады

Құбыр тогы (20-500 мА)

Түтік арқылы ағатын ток

Жоғары мәндер көбірек электрондар шығарады және үлкен рентген сәулелерін береді

Slide 26

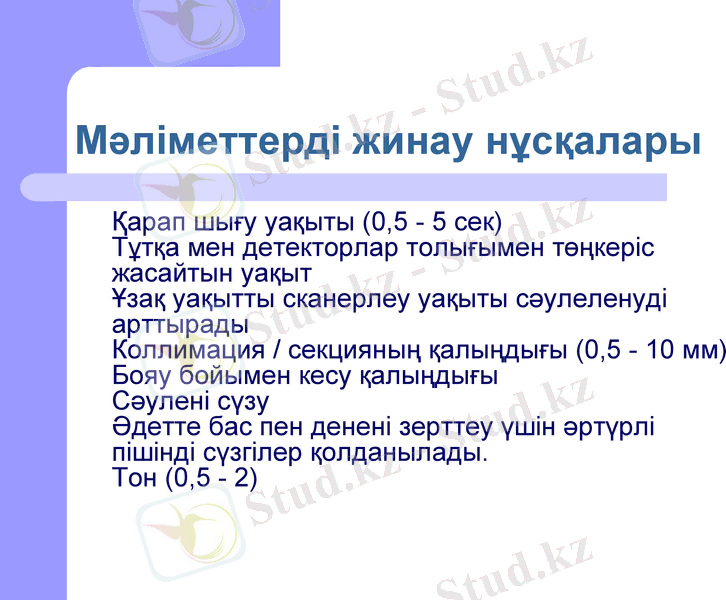

Мәліметтерді жинау нұсқалары

Қарап шығу уақыты (0, 5 - 5 сек)

Тұтқа мен детекторлар толығымен төңкеріс жасайтын уақыт

Ұзақ уақытты сканерлеу уақыты сәулеленуді арттырады

Коллимация / секцияның қалыңдығы (0, 5 - 10 мм)

Бояу бойымен кесу қалыңдығы

Сәулені сүзу

Әдетте бас пен денені зерттеу үшін әртүрлі пішінді сүзгілер қолданылады.

Тон (0, 5 - 2)

Slide 27

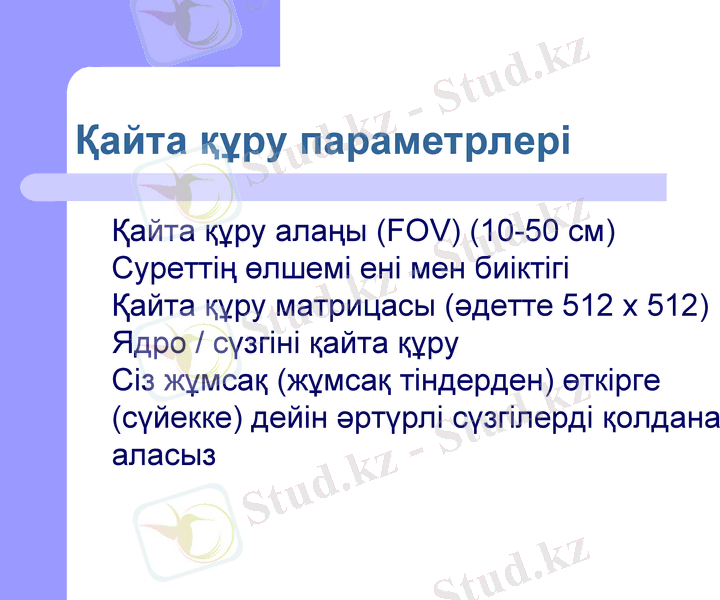

Қайта құру параметрлері

Қайта құру алаңы (FOV) (10-50 см)

Суреттің өлшемі ені мен биіктігі

Қайта құру матрицасы (әдетте 512 x 512)

Ядро / сүзгіні қайта құру

Сіз жұмсақ (жұмсақ тіндерден) өткірге (сүйекке) дейін әртүрлі сүзгілерді қолдана аласыз

Slide 28

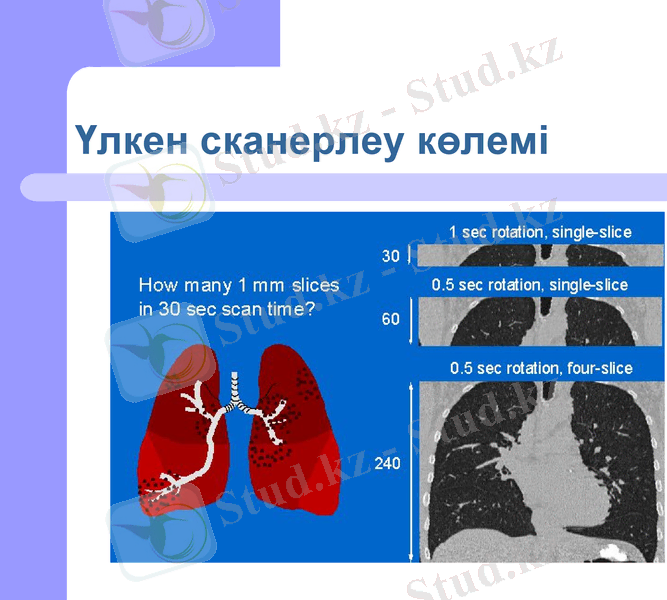

Үлкен сканерлеу көлемі

Slide 29

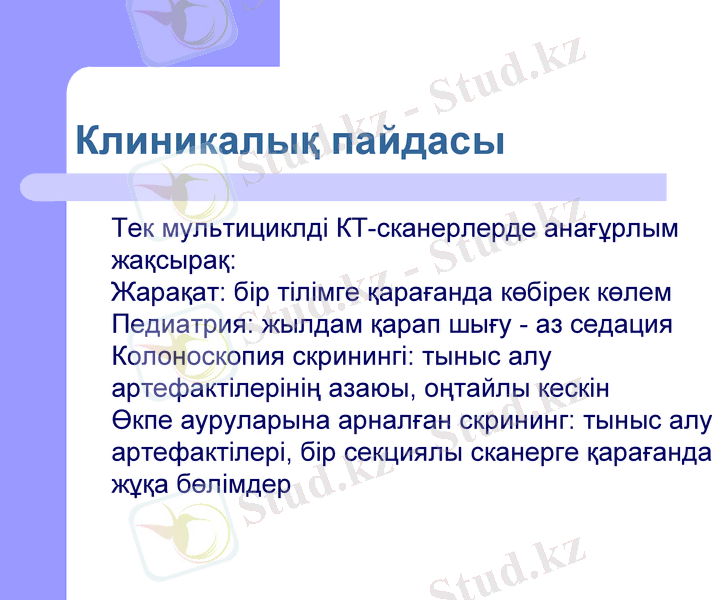

Клиникалық пайдасы

Тек мультициклді КТ-сканерлерде анағұрлым жақсырақ:

Жарақат: бір тілімге қарағанда көбірек көлем

Педиатрия: жылдам қарап шығу - аз седация

Колоноскопия скринингі: тыныс алу артефактілерінің азаюы, оңтайлы кескін

Өкпе ауруларына арналған скрининг: тыныс алу артефактілері, бір секциялы сканерге қарағанда жұқа бөлімдер

Slide 30

Назар аударғаныңызға рақмет!
