Биполярлық транзистор негізіндегі электрондық кілттер
Презентация қосу

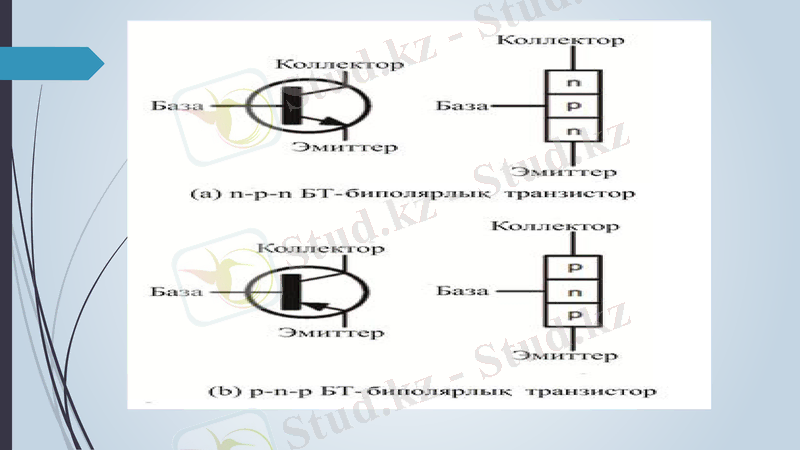

Биполярлық транзистор
негізіндегі электрондық
кілттер

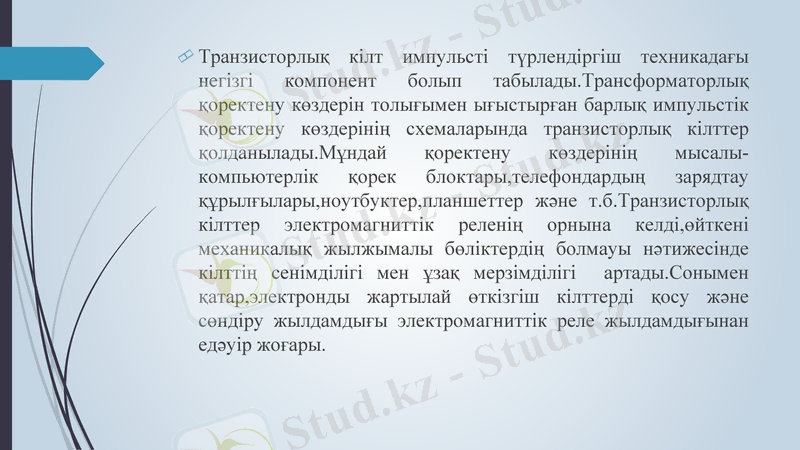

Транзисторлық кілт импульсті түрлендіргіш техникадағы негізгі
компонент болып табылады.Трансформаторлық қоректену
көздерін толығымен ығыстырған барлық импульстік қоректену
көздерінің схемаларында транзисторлық кілттер
қолданылады.Мұндай қоректену көздерінің мысалы-
компьютерлік қорек блоктары,телефондардың зарядтау
құрылғылары,ноутбуктер,планшеттер және т.б.Транзисторлық
кілттер электромагниттік реленің орнына келді,өйткені
механикалық жылжымалы бөліктердің болмауы нәтижесінде
кілттің сенімділігі мен ұзақ мерзімділігі артады.Сонымен
қатар,электронды жартылай өткізгіш кілттерді қосу және
сөндіру жылдамдығы электромагниттік реле жылдамдығынан
едәуір жоғары.

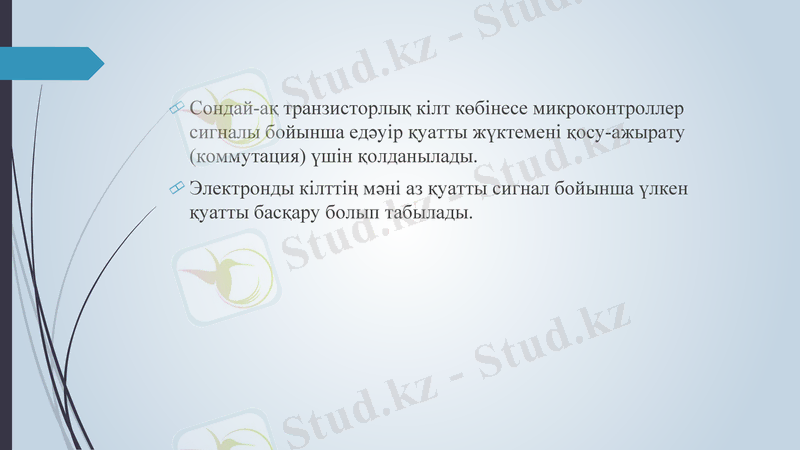

Сондай-ақ транзисторлық кілт көбінесе микроконтроллер
сигналы бойынша едәуір қуатты жүктемені қосу-ажырату
(коммутация) үшін қолданылады.
Электронды кілттің мәні аз қуатты сигнал бойынша үлкен
қуатты басқару болып табылады.

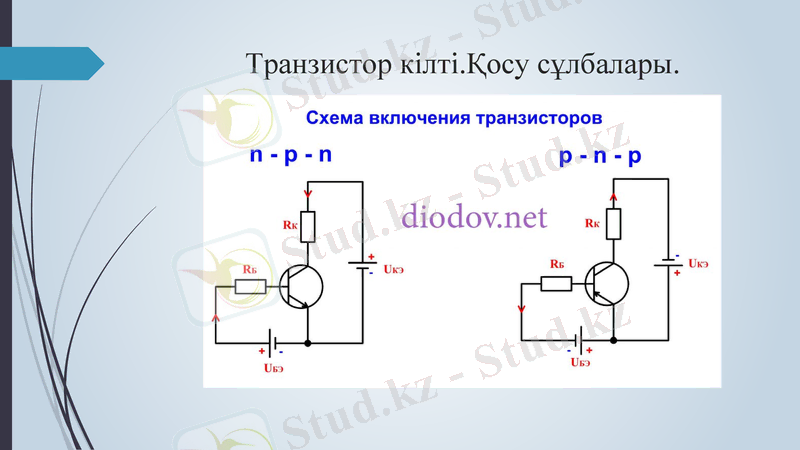

Транзистор кілті.Қосу сұлбалары.

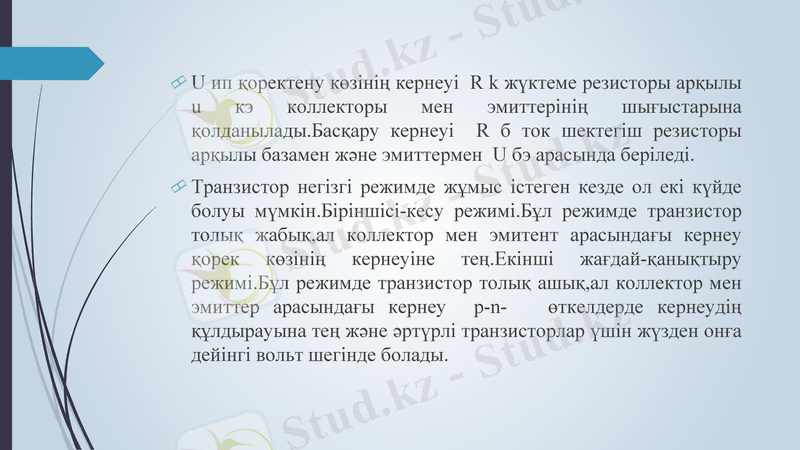

U ип қоректену көзінің кернеуі R k жүктеме резисторы арқылы
u кэ коллекторы мен эмиттерінің шығыстарына
қолданылады.Басқару кернеуі R б ток шектегіш резисторы
арқылы базамен және эмиттермен U бэ арасында беріледі.
Транзистор негізгі режимде жұмыс істеген кезде ол екі күйде
болуы мүмкін.Біріншісі-кесу режимі.Бұл режимде транзистор
толық жабық,ал коллектор мен эмитент арасындағы кернеу
қорек көзінің кернеуіне тең.Екінші жағдай-қанықтыру
режимі.Бұл режимде транзистор толық ашық,ал коллектор мен
эмиттер арасындағы кернеу p-n- өткелдерде кернеудің
құлдырауына тең және әртүрлі транзисторлар үшін жүзден онға
дейінгі вольт шегінде болады.

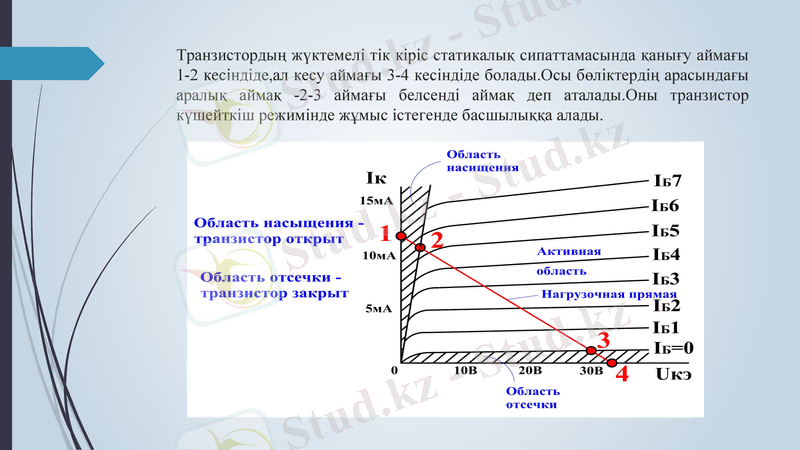

Транзистордың жүктемелі тік кіріс статикалық сипаттамасында қанығу аймағы
1-2 кесіндіде,ал кесу аймағы 3-4 кесіндіде болады.Осы бөліктердің арасындағы
аралық аймақ -2-3 аймағы белсенді аймақ деп аталады.Оны транзистор
күшейткіш режимінде жұмыс істегенде басшылыққа алады.

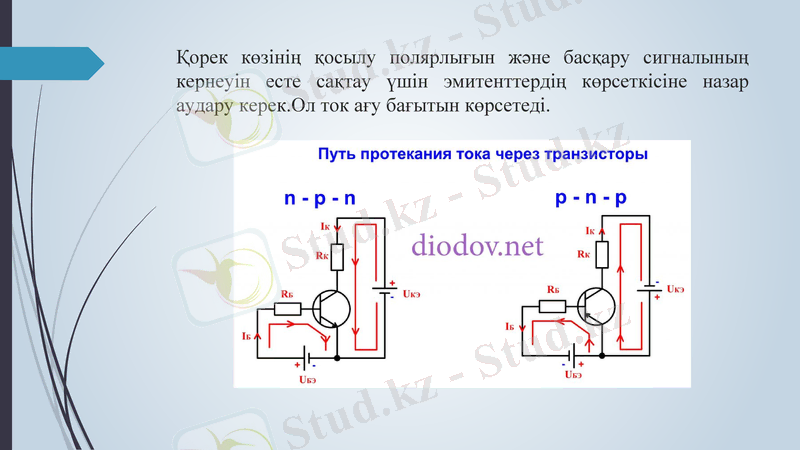

Қорек көзінің қосылу полярлығын және басқару сигналының
кернеуін есте сақтау үшін эмитенттердің көрсеткісіне назар аудару
керек.Ол ток ағу бағытын көрсетеді.

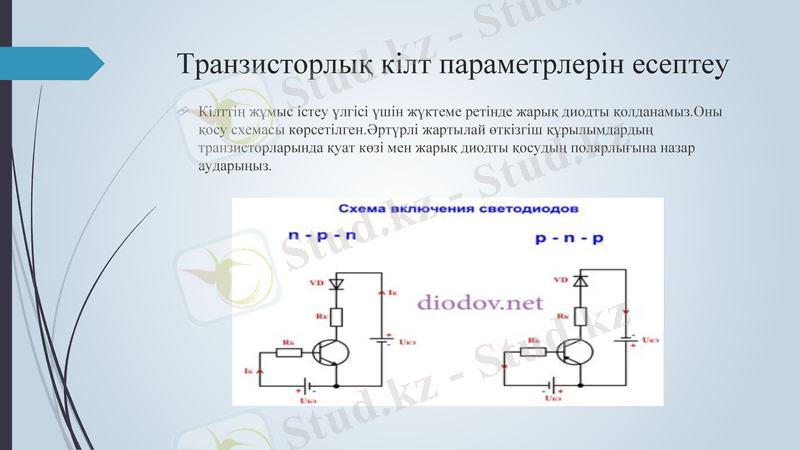

Транзисторлық кілт параметрлерін есептеу
Кілттің жұмыс істеу үлгісі үшін жүктеме ретінде жарық диодты қолданамыз.Оны
қосу схемасы көрсетілген.Әртүрлі жартылай өткізгіш құрылымдардың
транзисторларында қуат көзі мен жарық диодты қосудың полярлығына назар
аударыңыз.

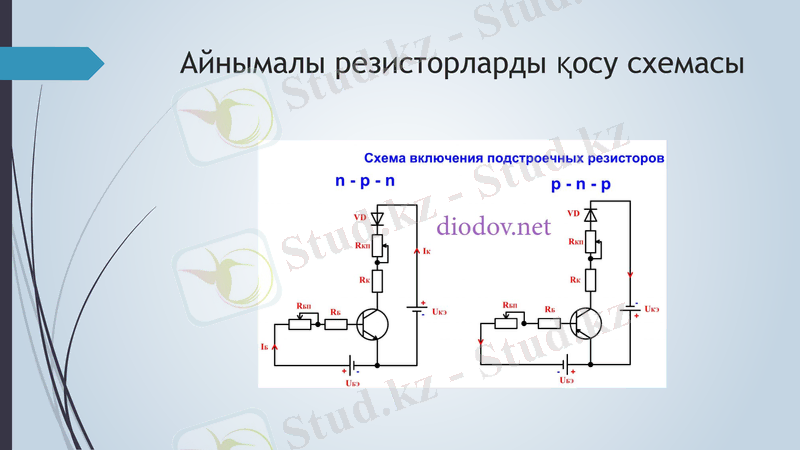

Айнымалы резисторларды қосу
схемасы
