Лазерлік сканер

Презентация қосу

Әл-Фараби атындағы Қазақ Ұлттық университеті

Лейканың аспаптары

Орындаған: Абуова Н.
Абылқасымова Ж.
Абдимуталип Е.
Диқанбай А.
Тексерген: Кудайбергенов М.
Жоспар:
1 Leica Geosystems

2 Тахеометрлер

3 Спутниктік навигация жүйесі

4 Нивелир

5 Лазерлік сканер

6 Лазерлік рулетка

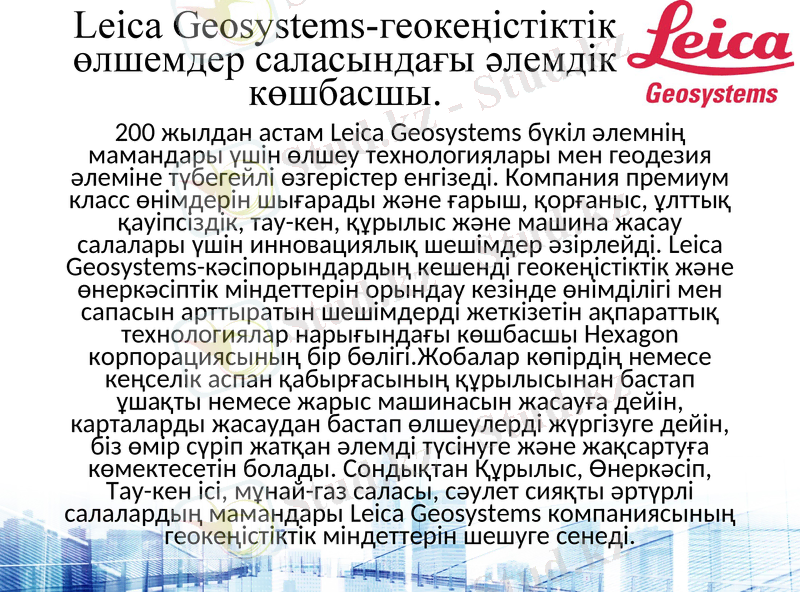

Leica Geosystems-геокеңістіктік өлшемдер
саласындағы әлемдік көшбасшы.
200 жылдан астам Leica Geosystems бүкіл әлемнің мамандары
үшін өлшеу технологиялары мен геодезия әлеміне түбегейлі
өзгерістер енгізеді. Компания премиум класс өнімдерін
шығарады және ғарыш, қорғаныс, ұлттық қауіпсіздік, тау-кен,
құрылыс және машина жасау салалары үшін инновациялық
шешімдер әзірлейді. Leica Geosystems-кәсіпорындардың
кешенді геокеңістіктік және өнеркәсіптік міндеттерін орындау
кезінде өнімділігі мен сапасын арттыратын шешімдерді
жеткізетін ақпараттық технологиялар нарығындағы көшбасшы
Hexagon корпорациясының бір бөлігі.Жобалар көпірдің немесе
кеңселік аспан қабырғасының құрылысынан бастап ұшақты
немесе жарыс машинасын жасауға дейін, карталарды жасаудан
бастап өлшеулерді жүргізуге дейін, біз өмір сүріп жатқан әлемді
түсінуге және жақсартуға көмектесетін болады. Сондықтан
Құрылыс, Өнеркәсіп, Тау-кен ісі, мұнай-газ саласы, сәулет
сияқты әртүрлі салалардың мамандары Leica Geosystems
компаниясының геокеңістіктік міндеттерін шешуге сенеді.

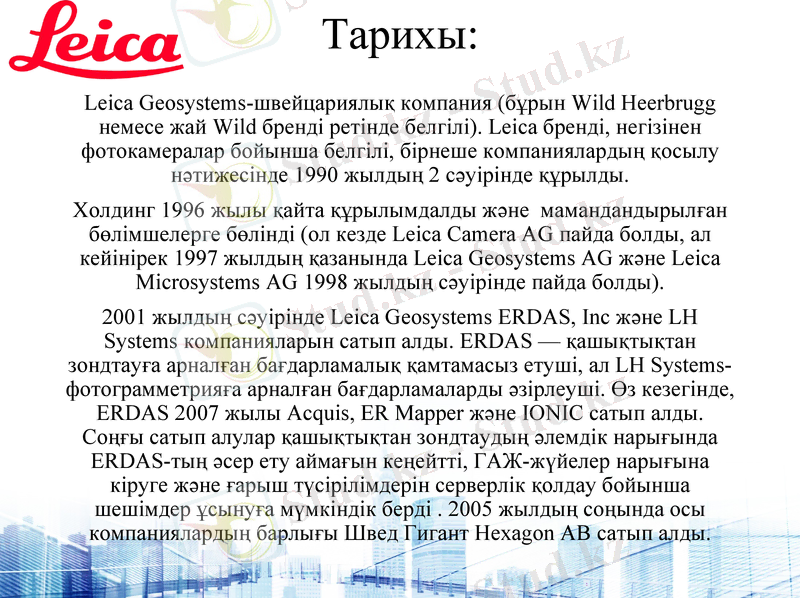

Тарихы:
Leica Geosystems-швейцариялық компания (бұрын Wild Heerbrugg
немесе жай Wild бренді ретінде белгілі). Leica бренді, негізінен
фотокамералар бойынша белгілі, бірнеше компаниялардың қосылу
нәтижесінде 1990 жылдың 2 сәуірінде құрылды.
Холдинг 1996 жылы қайта құрылымдалды және мамандандырылған
бөлімшелерге бөлінді (ол кезде Leica Camera AG пайда болды, ал
кейінірек 1997 жылдың қазанында Leica Geosystems AG және Leica
Microsystems AG 1998 жылдың сәуірінде пайда болды).
2001 жылдың сәуірінде Leica Geosystems ERDAS, Inc және LH
Systems компанияларын сатып алды. ERDAS — қашықтықтан
зондтауға арналған бағдарламалық қамтамасыз етуші, ал LH Systems-
фотограмметрияға арналған бағдарламаларды әзірлеуші. Өз кезегінде,
ERDAS 2007 жылы Acquis, ER Mapper және IONIC сатып алды.
Соңғы сатып алулар қашықтықтан зондтаудың әлемдік нарығында
ERDAS-тың әсер ету аймағын кеңейтті, ГАЖ-жүйелер нарығына
кіруге және ғарыш түсірілімдерін серверлік қолдау бойынша
шешімдер ұсынуға мүмкіндік берді . 2005 жылдың соңында осы
компаниялардың барлығы Швед Гигант Hexagon AB сатып алды.
Генрих Вильд (15 қараша 1877 – 26 желтоқсан 1951)
Вильд Хеербругг компаниясының негізін қалаушы
(кейіннен Wild Heerbrugg, Leica Geosystems, Leica
Microsystems, Leica Camera)

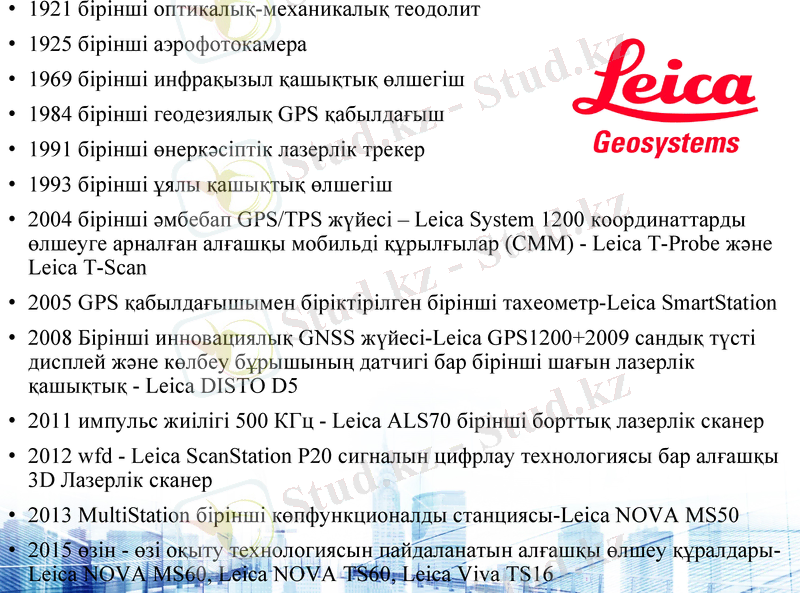

• 1921 бірінші оптикалық-механикалық теодолит
• 1925 бірінші аэрофотокамера
• 1969 бірінші инфрақызыл қашықтық өлшегіш
• 1984 бірінші геодезиялық GPS қабылдағыш
• 1991 бірінші өнеркәсіптік лазерлік трекер
• 1993 бірінші ұялы қашықтық өлшегіш
• 2004 бірінші әмбебап GPS/TPS жүйесі – Leica System 1200 координаттарды
өлшеуге арналған алғашқы мобильді құрылғылар (CMM) - Leica T-Probe және
Leica T-Scan
• 2005 GPS қабылдағышымен біріктірілген бірінші тахеометр-Leica SmartStation
• 2008 Бірінші инновациялық GNSS жүйесі-Leica GPS1200+2009 сандық түсті
дисплей және көлбеу бұрышының датчигі бар бірінші шағын лазерлік
қашықтық - Leica DISTO D5
• 2011 импульс жиілігі 500 КГц - Leica ALS70 бірінші борттық лазерлік сканер
• 2012 wfd - Leica ScanStation P20 сигналын цифрлау технологиясы бар алғашқы
3D Лазерлік сканер
• 2013 MultiStation бірінші көпфункционалды станциясы-Leica NOVA MS50
• 2015 өзін - өзі оқыту технологиясын пайдаланатын алғашқы өлшеу құралдары-
Leica NOVA MS60, Leica NOVA TS60, Leica Viva TS16

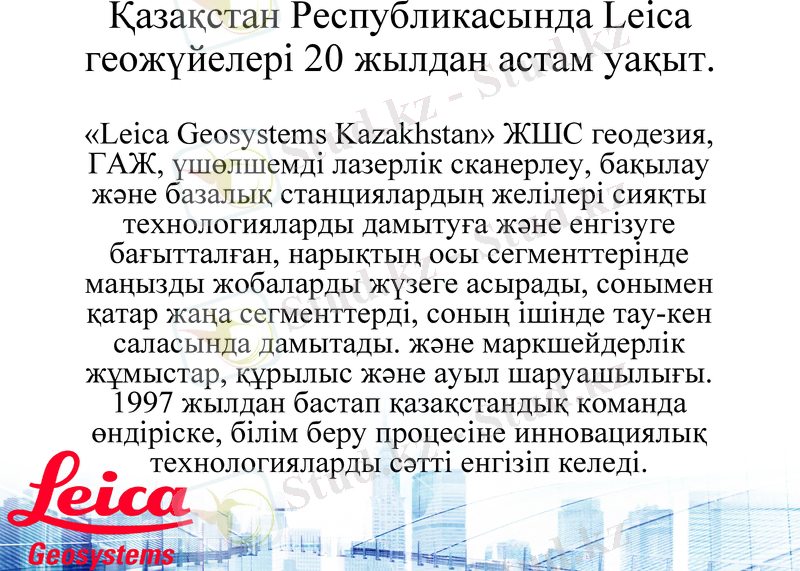

Қазақстан Республикасында Leica геожүйелері 20
жылдан астам уақыт.

«Leica Geosystems Kazakhstan» ЖШС геодезия, ГАЖ,
үшөлшемді лазерлік сканерлеу, бақылау және базалық
станциялардың желілері сияқты технологияларды
дамытуға және енгізуге бағытталған, нарықтың осы
сегменттерінде маңызды жобаларды жүзеге асырады,
сонымен қатар жаңа сегменттерді, соның ішінде тау-
кен саласында дамытады. және маркшейдерлік
жұмыстар, құрылыс және ауыл шаруашылығы. 1997
жылдан бастап қазақстандық команда өндіріске, білім
беру процесіне инновациялық технологияларды сәтті
енгізіп келеді.

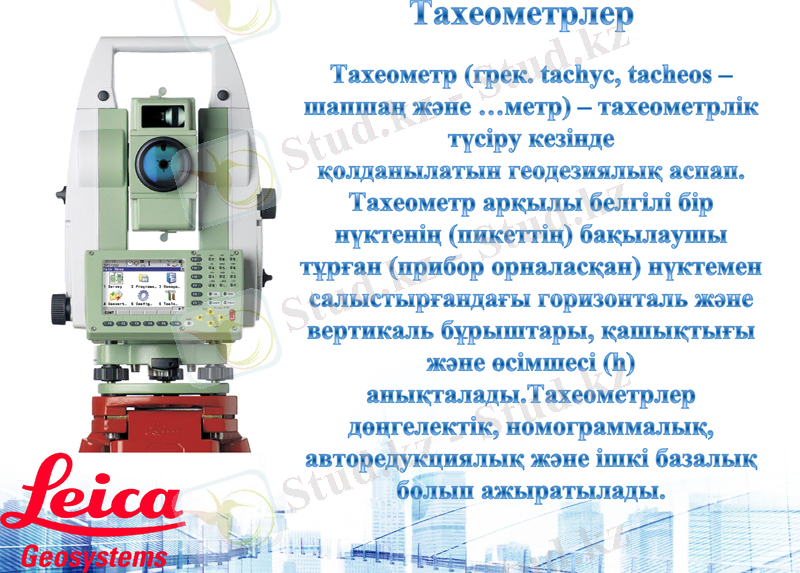

Тахеометрлер
Тахеометр (грек. tachyc, tacheos –
шапшаң және …метр) – тахеометрлік
түсіру кезінде
қолданылатын геодезиялық аспап.
Тахеометр арқылы белгілі бір нүктенің
(пикеттің) бақылаушы тұрған (прибор
орналасқан) нүктемен
салыстырғандағы горизонталь және
вертикаль бұрыштары, қашықтығы
және өсімшесі (h)
анықталады.Тахеометрлер
дөңгелектік, номограммалық,
авторедукциялық және ішкі базалық
болып ажыратылады.

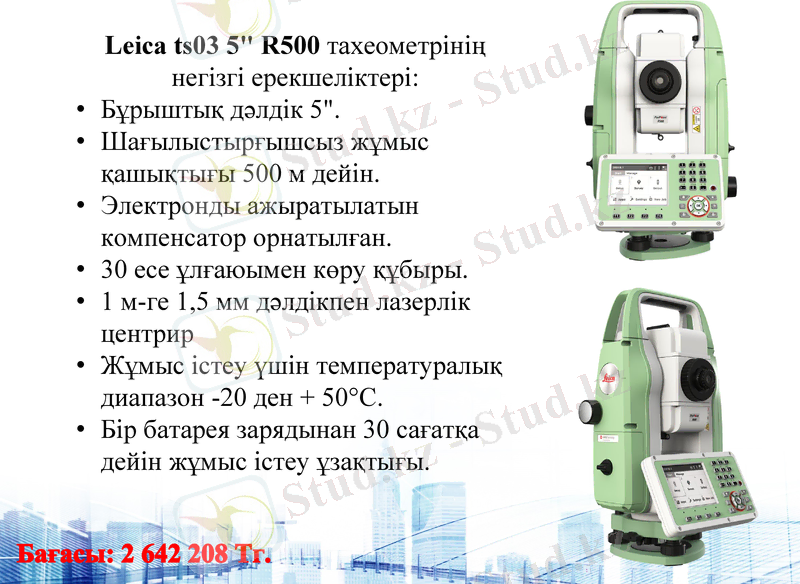

Leica ts03 5" R500 тахеометрінің
негізгі ерекшеліктері:
• Бұрыштық дәлдік 5".
• Шағылыстырғышсыз жұмыс
қашықтығы 500 м дейін.
• Электронды ажыратылатын
компенсатор орнатылған.
• 30 есе ұлғаюымен көру құбыры.
• 1 м-ге 1,5 мм дәлдікпен лазерлік
центрир
• Жұмыс істеу үшін температуралық
диапазон -20 ден + 50°С.
• Бір батарея зарядынан 30 сағатқа
дейін жұмыс істеу ұзақтығы.

Бағасы: 2 642 208 Тг.

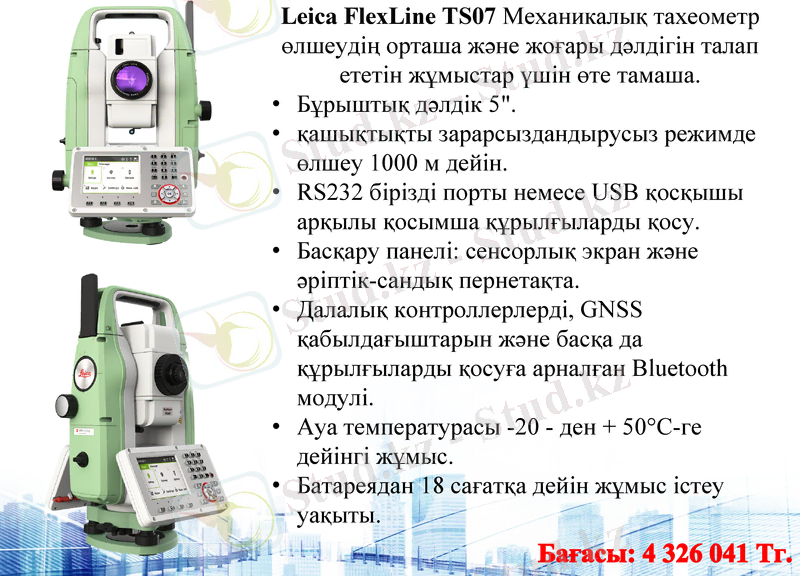

Leica FlexLine TS07 Механикалық тахеометр
өлшеудің орташа және жоғары дәлдігін талап
ететін жұмыстар үшін өте тамаша.
• Бұрыштық дәлдік 5".
• қашықтықты зарарсыздандырусыз режимде
өлшеу 1000 м дейін.
• RS232 бірізді порты немесе USB қосқышы
арқылы қосымша құрылғыларды қосу.
• Басқару панелі: сенсорлық экран және
әріптік-сандық пернетақта.
• Далалық контроллерлерді, GNSS
қабылдағыштарын және басқа да
құрылғыларды қосуға арналған Bluetooth
модулі.
• Ауа температурасы -20 - ден + 50°C-ге
дейінгі жұмыс.
• Батареядан 18 сағатқа дейін жұмыс істеу
уақыты.
Бағасы: 4 326 041 Тг.

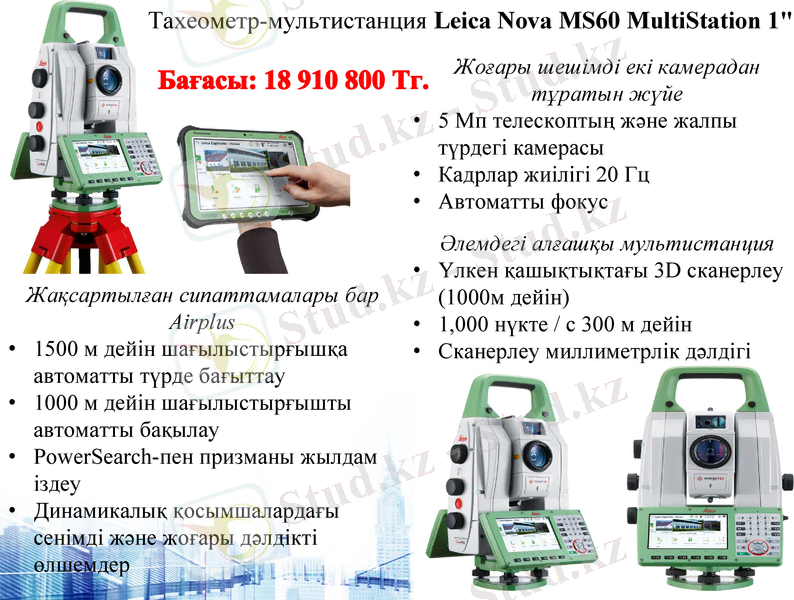

Тахеометр-мультистанция Leica Nova MS60 MultiStation 1"
Жоғары шешімді екі камерадан
Бағасы: 18 910 800 Тг. тұратын жүйе
• 5 Мп телескоптың және жалпы
түрдегі камерасы
• Кадрлар жиілігі 20 Гц
• Автоматты фокус
Әлемдегі алғашқы мультистанция
• Үлкен қашықтықтағы 3D сканерлеу
Жақсартылған сипаттамалары бар (1000м дейін)
Airplus • 1,000 нүкте / с 300 м дейін
• 1500 м дейін шағылыстырғышқа • Сканерлеу миллиметрлік дәлдігі
автоматты түрде бағыттау
• 1000 м дейін шағылыстырғышты
автоматты бақылау
• PowerSearch-пен призманы жылдам
іздеу
• Динамикалық қосымшалардағы
сенімді және жоғары дәлдікті
өлшемдер
Leica iCON robot 65 тахеометрі

Жеткізу жиынтығы:
• Тахеометр Leica iCON robot 65
• Кейс
• Орыс тіліндегі басшылық

Қолдану саласы:
• Геофизика
• Азаматтық құрылыс
• Жер кадастры
• Өнеркәсіптік құрылыс
Бағасы: 6 500 000 Тг. •
Жол құрылысы

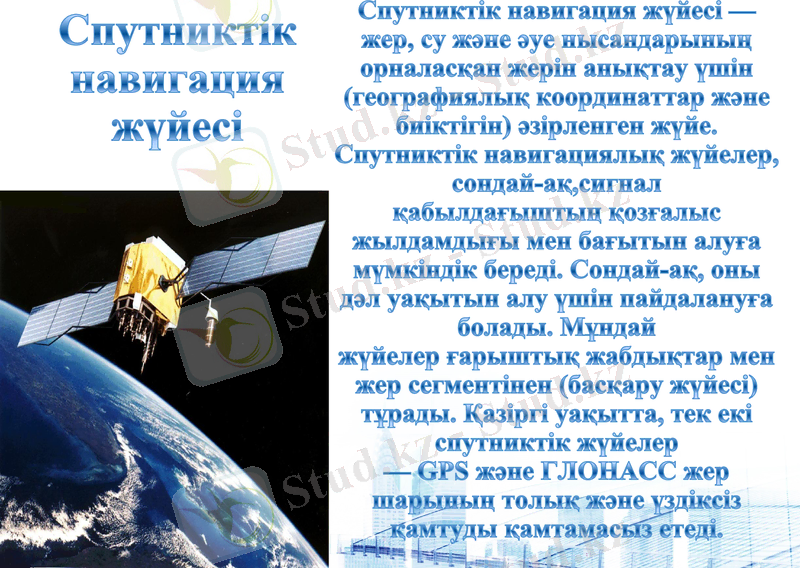

Спутниктік навигация жүйесі —
жер, су және әуе нысандарының
Спутниктік орналасқан жерін анықтау үшін
навигация жүйесі (географиялық координаттар және
биіктігін) әзірленген жүйе.
Спутниктік навигациялық жүйелер,
сондай-ақ,сигнал
қабылдағыштың қозғалыс
жылдамдығы мен бағытын алуға
мүмкіндік береді. Сондай-ақ, оны
дәл уақытын алу үшін пайдалануға
болады. Мұндай
жүйелер ғарыштық жабдықтар мен
жер сегментінен (басқару жүйесі)
тұрады. Қазіргі уақытта, тек екі
спутниктік жүйелер
— GPS және ГЛОНАСС жер
шарының толық және үздіксіз
қамтуды қамтамасыз етеді.
RTKplus555
• сигналдарды қабылдау, жылдам басып алу және жақсартылған
сезімталдық үшін арна
• Көп жиілікті сигналдарды қабылдауды интеллектуалды басқару
• Қайта зарарланған сигналдар мен шуылдарды болдырмау үшін
сигналдарды зияткерлік таңдау

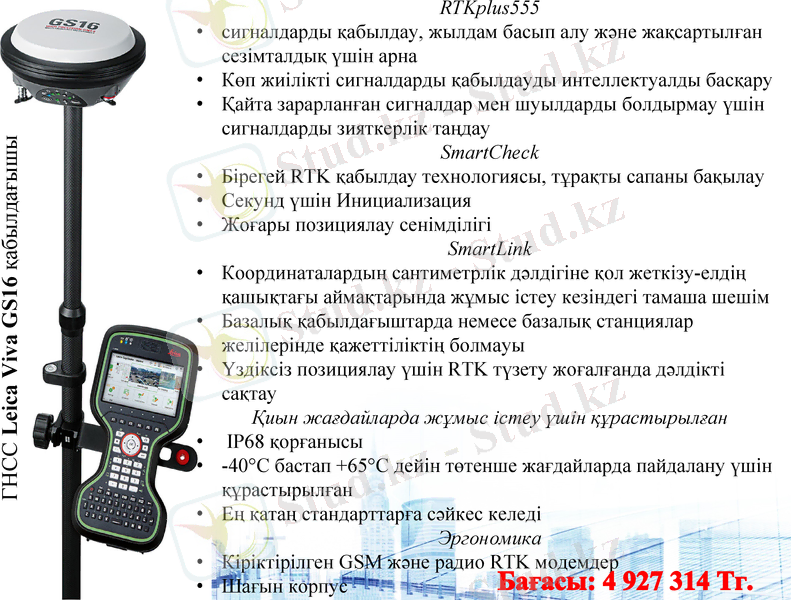

ГНСС Leica Viva GS16 қабылдағышы

SmartCheck
• Бірегей RTK қабылдау технологиясы, тұрақты сапаны бақылау
• Секунд үшін Инициализация
• Жоғары позициялау сенімділігі
SmartLink
• Координаталардың сантиметрлік дәлдігіне қол жеткізу-елдің
қашықтағы аймақтарында жұмыс істеу кезіндегі тамаша шешім
• Базалық қабылдағыштарда немесе базалық станциялар
желілерінде қажеттіліктің болмауы
• Үздіксіз позициялау үшін RTK түзету жоғалғанда дәлдікті сақтау
Қиын жағдайларда жұмыс істеу үшін құрастырылған
• IP68 қорғанысы
• -40°C бастап +65°C дейін төтенше жағдайларда пайдалану үшін
құрастырылған
• Ең қатаң стандарттарға сәйкес келеді
Эргономика
• Кіріктірілген GSM және радио RTK модемдер
• Шағын корпус
• Шағын салмақ Бағасы: 4 927 314 Тг.
ГТС Leica GS14 қабылдағышы

Өндіруші Leica Geosystems
Өндіруші ел Швейцария
GPS-қабылдағыш түрі Геодезиялық GNSS / GPS
қабылдағыш

Бағасы: 3 640 329 Тг.

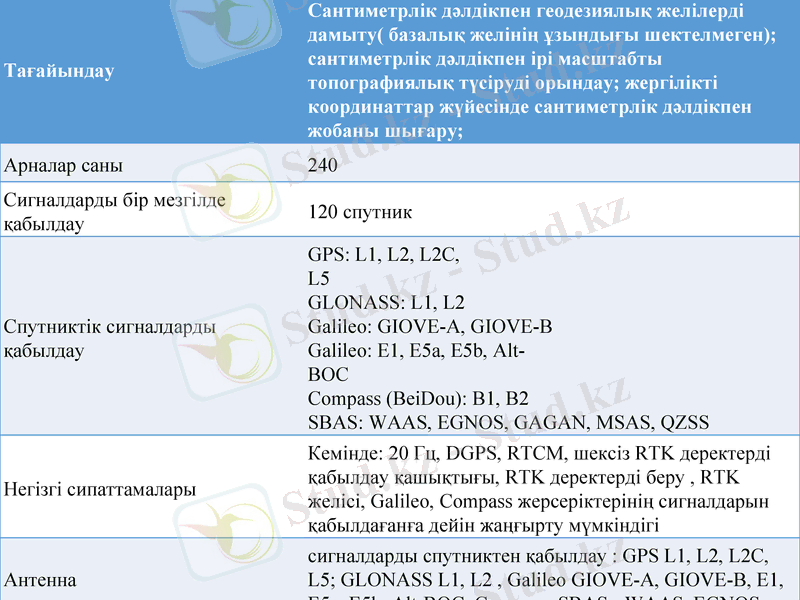

Сантиметрлік дәлдікпен геодезиялық желілерді
дамыту( базалық желінің ұзындығы шектелмеген);
сантиметрлік дәлдікпен ірі масштабты
Тағайындау
топографиялық түсіруді орындау; жергілікті
координаттар жүйесінде сантиметрлік дәлдікпен
жобаны шығару;
Арналар саны 240
Сигналдарды бір мезгілде
120 спутник
қабылдау
GPS: L1, L2, L2C, L5

GLONASS: L1, L2
Спутниктік сигналдарды Galileo: GIOVE-A, GIOVE-В
қабылдау Galileo: E1, E5a, E5b, Alt-BOC

Compass (BeiDou): B1, B2
SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS
Кемінде: 20 Гц, DGPS, RTCM, шексіз RTK деректерді
қабылдау қашықтығы, RTK деректерді беру , RTK
Негізгі сипаттамалары
желісі, Galileo, Compass жерсеріктерінің сигналдарын
қабылдағанға дейін жаңғырту мүмкіндігі
сигналдарды спутниктен қабылдау : GPS L1, L2, L2C,
Антенна L5; GLONASS L1, L2 , Galileo GIOVE-A, GIOVE-B, E1,
E5a, E5b, Alt-BOC, Compass, SBAS - WAAS, EGNOS,
GAGAN, MSAS
Барлық жиіліктер бойынша тәуелсіз кодтық және фазалық
өлшемдер
• GPS: тасымалдау фазасының толық циклі, Код (C / A ,P,
C коды)

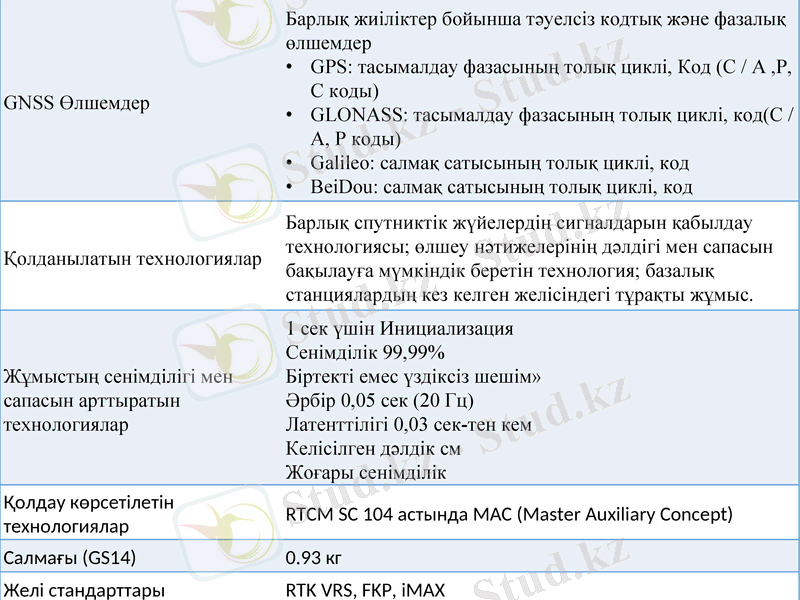

GNSS Өлшемдер
• GLONASS: тасымалдау фазасының толық циклі, код(C /
A, P коды)
• Galileo: салмақ сатысының толық циклі, код
• BeiDou: салмақ сатысының толық циклі, код
Барлық спутниктік жүйелердің сигналдарын қабылдау
технологиясы; өлшеу нәтижелерінің дәлдігі мен сапасын
Қолданылатын технологиялар
бақылауға мүмкіндік беретін технология; базалық
станциялардың кез келген желісіндегі тұрақты жұмыс.
1 сек үшін Инициализация
Сенімділік 99,99%
Жұмыстың сенімділігі мен Біртекті емес үздіксіз шешім»
сапасын арттыратын Әрбір 0,05 сек (20 Гц)
технологиялар Латенттілігі 0,03 сек-тен кем
Келісілген дәлдік см
Жоғары сенімділік
Қолдау көрсетілетін
RTCM SC 104 астында MAC (Master Auxiliary Concept)
технологиялар
Салмағы (GS14) 0.93 кг
Желі стандарттары RTK VRS, FKP, iMAX
ГНС чип 4-ұрпақ
Қадағаланатын сигналдардың ең жақсы сапасы
Төмен жерсеріктерді бақылау

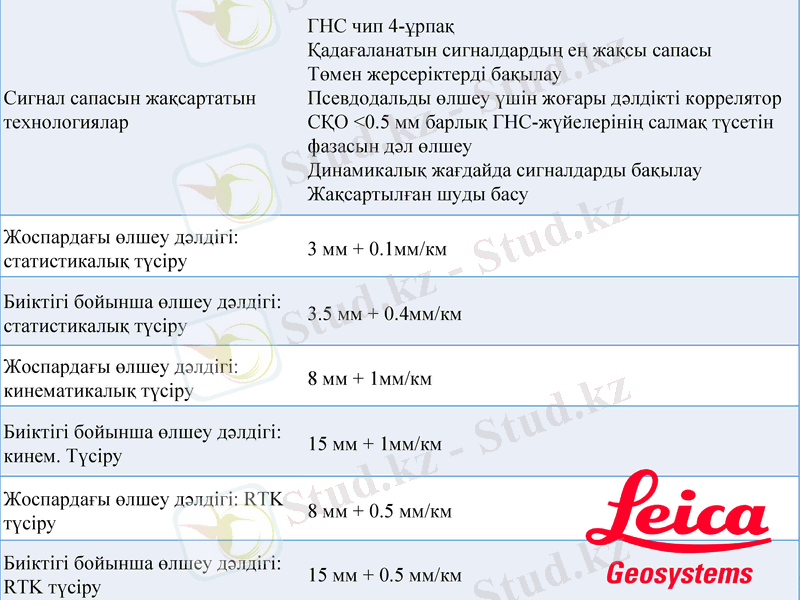

Сигнал сапасын жақсартатын Псевдодальды өлшеу үшін жоғары дәлдікті коррелятор
технологиялар СҚО <0.5 мм барлық ГНС-жүйелерінің салмақ түсетін
фазасын дәл өлшеу
Динамикалық жағдайда сигналдарды бақылау
Жақсартылған шуды басу

Жоспардағы өлшеу дәлдігі:
3 мм + 0.1мм/км
статистикалық түсіру

Биіктігі бойынша өлшеу дәлдігі:
3.5 мм + 0.4мм/км
статистикалық түсіру

Жоспардағы өлшеу дәлдігі:
8 мм + 1мм/км
кинематикалық түсіру

Биіктігі бойынша өлшеу дәлдігі:
15 мм + 1мм/км
кинем. Түсіру

Жоспардағы өлшеу дәлдігі: RTK
8 мм + 0.5 мм/км
түсіру

Биіктігі бойынша өлшеу дәлдігі:
15 мм + 0.5 мм/км
RTK түсіру

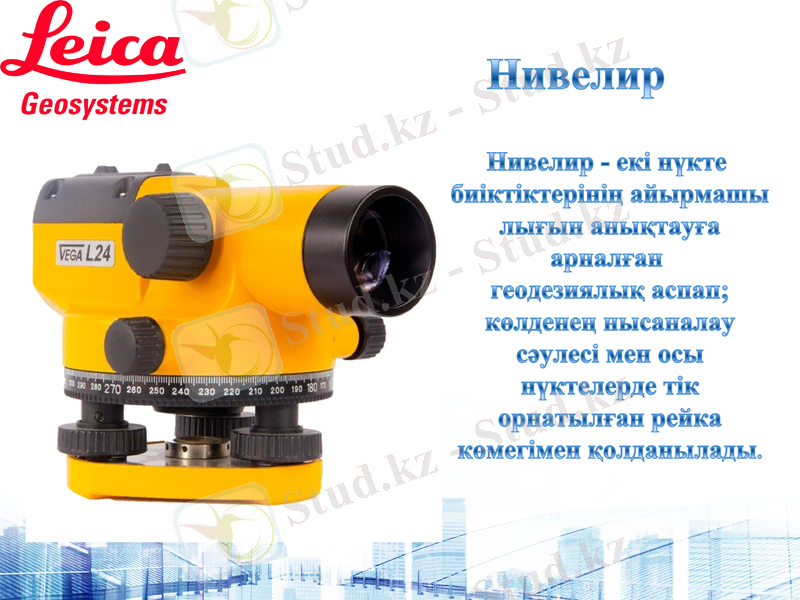

Нивелир
Нивелир - екі нүкте
биіктіктерінің айырмашы
лығын анықтауға
арналған
геодезиялық аспап;
көлденең нысаналау
сәулесі мен осы
нүктелерде тік
орнатылған рейка
көмегімен қолданылады.

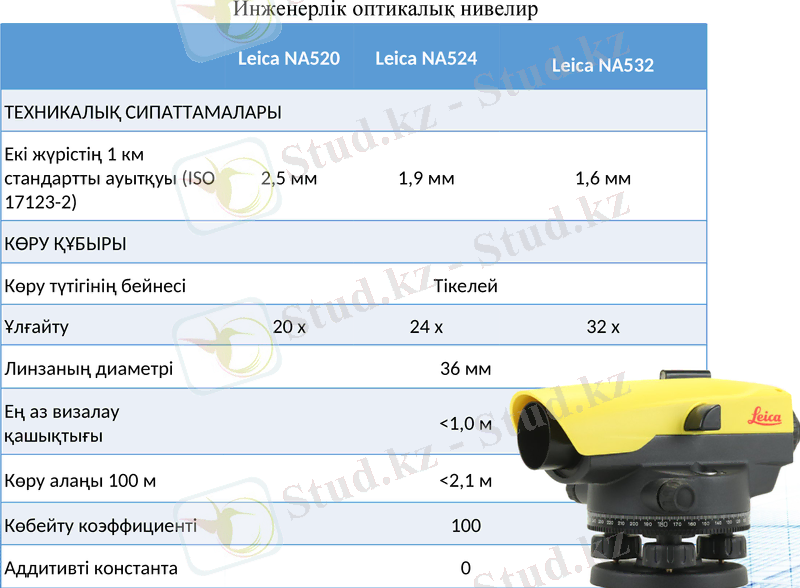

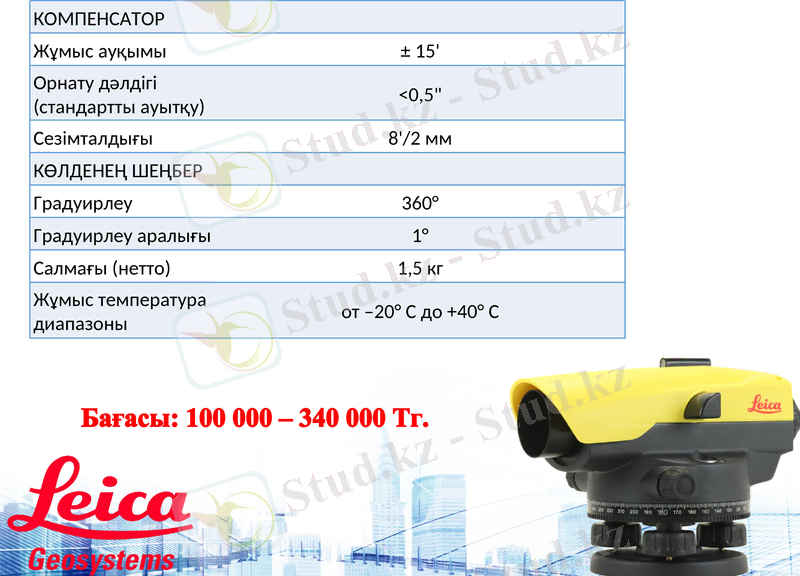

Инженерлік оптикалық нивелир

Leica NA520 Leica NA524 Leica NA532

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Екі жүрістің 1 км
стандартты ауытқуы (ISO 2,5 мм 1,9 мм 1,6 мм
17123-2)

КӨРУ ҚҰБЫРЫ

Көру түтігінің бейнесі Тікелей

Ұлғайту 20 x 24 x 32 x

Линзаның диаметрі 36 мм

Ең аз визалау
<1,0 м
қашықтығы

Көру алаңы 100 м <2,1 м

Көбейту коэффициенті 100

Аддитивті константа 0
КОМПЕНСАТОР
Жұмыс ауқымы ± 15'
Орнату дәлдігі <0,5"
(стандартты ауытқу)
Сезімталдығы 8'/2 мм
КӨЛДЕНЕҢ ШЕҢБЕР
Градуирлеу 360°
Градуирлеу аралығы 1°
Салмағы (нетто) 1,5 кг
Жұмыс температура от –20° C до +40° C
диапазоны

Бағасы: 100 000 – 340 000 Тг.
Лазерлік сканер - кез келген Геодезиялық
жұмыстарды жүргізуге арналған жаңа жабдық.
Құрылғының бірнеше жұмыс атауы бар:
лазерлік сканер, 3d Лазерлік сканер, жердегі
лазерлік сканер, сканерлеу жүйесі. Жоғары
жылдамдықты сканерлеу құралдары бойынша
лазерлік сканер нақты беттің
сипаттамаларының жиынтығын сандық түрге
көшіреді және координаттардың кеңістіктік
жүйесінде нәтиже береді.
Leica Scan Station P30/P40 Артықшылықтары:
• Жоғары өнімділік. Ең жоғары сканерлеу жылдамдығы
тамаша жұмыс диапазоны қажетті тұру нүктелерін
азайтуды қамтамасыз етеді және сканерлеу уақытын
қысқартады.
• Күшейтілген қорғалуы. Жұмыс температурасы -20°C-
ден +50°C-ге дейін болатын қоршаған ортаның
неғұрлым күрделі жағдайлары бар жерлерде де жұмыс
істеу мүмкіндігі қосылды.
• Жоғары сапалы деректер. Барлық жылдам сканерлер
арасында ең жақсы жоғары дәлдік пен төмен шу
деңгейі үлкен қашықтықтарда сканерлеу.
• Пайдаланудың жоғары қолайлылығы. Ыңғайлы
сенсорлы дисплей немесе қашықтан теңдеу шағын
дизайнмен бірге құралды пайдалану оңай етеді.
Сондай-ақ, дайындаушы зауыттың сервистік
орталығына жіберу қажеттілігінсіз интрумент
параметрлерінің дәлдігін электронды тексеру және
автоматты күйге келтіру мүмкіндігі қосылды.
• Leica Geosystems жаңартылған қолдау. Лазерлік
сканерлеу саласындағы ең ірі және клиенттерді
қолдаудың ең тәжірибелі қызметі. Бағасы: 32 700 000 Тг.
Leica BLK 360 - әлемдегі ең кішкентай лазерлік сканер
Қарапайым қолдану
• Бір түймені басу жеткілікті, және BLK360 қоршаған кеңістікті
панорамалық қарап шығуды орындайды. Енді нысанның сандық
үш өлшемді үлгісін алу әркімге қол жетімді болды.
Портативтілік
• 1 кг BLK360 салмағы-бүгінгі таңда ең кішкентай және жеңіл
лазерлік сканер. Ол кез келген сөмкеде немесе рюкзакта оңай
орналастырылады - кез келген уақытта және кез келген жерде
сканерлеуге болады.
Өнімділік
• BLK360 кем дегенде 3 минут ішінде HDR пішіміндегі
фотобақылауларды басып, панорамалық сканерлеуді орындайды.
Барлық ақпарат iPad Pro планшетіне бірден таратылады.
BLK360 негізгі сипаттамалары:
• HDR суреттер: 15Мп жүйесі 3 камера. Сфералық HDR
фотопанорама. LED жарқыл;
• Сканерлеу: секундына 360 000 нүкте. Қашықтығы 60 метр.
Көрінбейтін инфрақызыл лазер;
• Функционалдығы: кабельдік қосылыстар жоқ. Аспаптың
тұруының 100 нүктесінен артық кіріктірілген жады. Батареяның
бір зарядында аспаптың 40-тан астам тұру нүктелері. Үй-жайда
және көшеде жұмыс істеу мүмкіндігі.Бағасы: 9 000 000 Тг.
Leica DISTO ™ D5 лазерлік рулеткасы

Дәлдік ± 1.0 mm минималды мәні 0.0000 м
Ұзындықты өлшеу диапазоны: 0.05 mm-200m
Сандық көрініс іздегіш (4x ұлғайту)
2,4 " 320 x 240 рұқсаты бар түсті дисплей± 45° жұмыс
диапазоны және 0.3°
өлшеу дәлдігі бар кірістірілген инклинометр
Кірістірілген функциялар: ауданы, көлемі, трапеция
элементтерін анықтау, бөлу, таймер, қашықтықты жанама
өлшеу, Пифагор теоремасы негізінде элементтерді есептеу,
үшбұрыштың ауданы, жады
Орналасуын автоматты анықтайтын көпфункционалды
қайырмалы қапсырма
Штатив астындағы кірістірілген бұрандалар
Leica DISTO™ D5 жиынтығы

Чехол

Leica DISTO™ D5

2x AA батареялар

Бауы

+ Пайдалану жөніндегі нұсқаулық орыс тілінде

Бағасы: 199 500 Тг.
Пайдаланылған әдебиеттер:
• https://leica-geosystems.com/about-us/leadership
• https://leica-geosystems.com/
• https://ru.wikipedia.org/wiki/Leica_Geosystems
• https://geosystems.kz/about_us
• https://ru.wikipedia.org/wiki/%D0%92%D0%B8%D
0%BB%D1%8C%D0%B4,_%
D0%93%D0%B5%D0%BD%D1%80%D0%B8%D1%85
• https://kk.wikipedia.org/wiki/%
D0%A2%D0%B0%D1%85%D0%B5%D0%BE%D0%BC
%D0%B5%D1%82%D1%80
Назарларыңызға рақмет!

Ұқсас жұмыстар

Лазерлік диск

Баспа құрылғылары

Аспаптар теодолит

Компьютер құрылғылары

Компьютерді архитектурасы

Лазерлік сканерлеу технологиясы

Енгізу шығару порттары input/output

ДЕРБЕС КОМПЬЮТЕРДІҢ ЕҢ НЕГІЗГІ ҚҰРЫЛҒЫСЛАРЫ

Ақпаратты шығару құрылғысы

Лазерлік сканерлеу

Пәндер
