ДЫМҚЫЛ ӘДІС

Презентация қосу

ҚР БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Л.Н.ГУМИЛЕВАТЫНДАҒЫЕУРАЗИЯ ҰЛТТЫҚ УНИВЕРСИТЕТІ
ФИЗИКА –ТЕХНИКАЛЫҚ ФАКУЛЬТЕТІ
«ҒАРЫШТЫҚ ТЕХНИКА ЖӘНЕ ТЕХНОЛОГИЯЛАР» КАФЕДРАСЫ

№ 2 Зертханалық жұмыс

ҚҰБЫРЛЫ ӨЗЕКТЕРДІ ЖАСАУ
ТЕХНОЛОГИЯСЫ

Тексерген: доцент, х.ғ.к. Рамазанова Ж.М.
Орындағандар: Садуахас А.
Султанова С.
Оразалина Қ.
МАЗМҰНЫ:
• КІРІСПЕ
• ҚҰБЫРЛЫ ӨЗЕК
• ОРАУ ӘДІСІ
• ОРАУ ӘДІСІНІҢ ТҮРЛЕРІ
• ОРАУ ӘДІСІ БОЙЫНША СТАНОКТАР
• АРТЫҚШЫЛЫҒЫ ЖӘНЕ КЕМШІЛІГІ
• ҚОРЫТЫНДЫ
• ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР
КІРІСПЕ

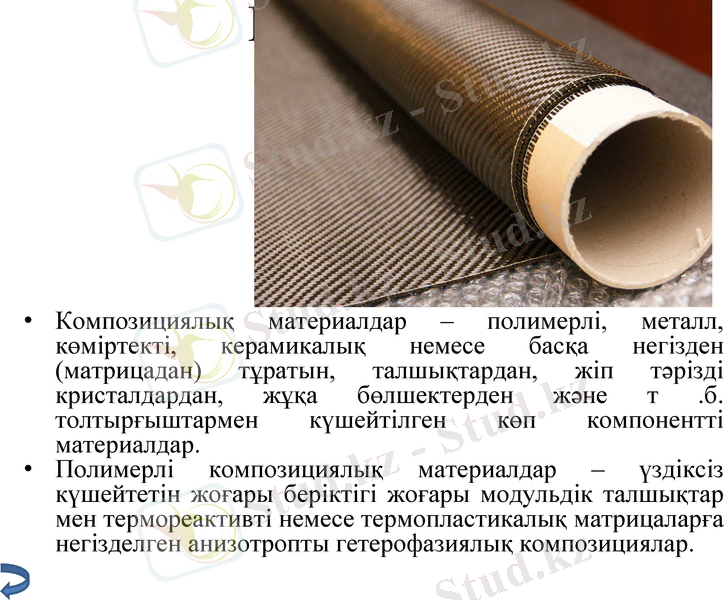

• Композициялық материалдар – полимерлі, металл, көміртекті,
керамикалық немесе басқа негізден (матрицадан) тұратын,
талшықтардан, жіп тәрізді кристалдардан, жұқа бөлшектерден
және т .б. толтырғыштармен күшейтілген көп компонентті
материалдар.
• Полимерлі композициялық материалдар – үздіксіз күшейтетін
жоғары беріктігі жоғары модульдік талшықтар мен
термореактивті немесе термопластикалық матрицаларға
негізделген анизотропты гетерофазиялық композициялар.

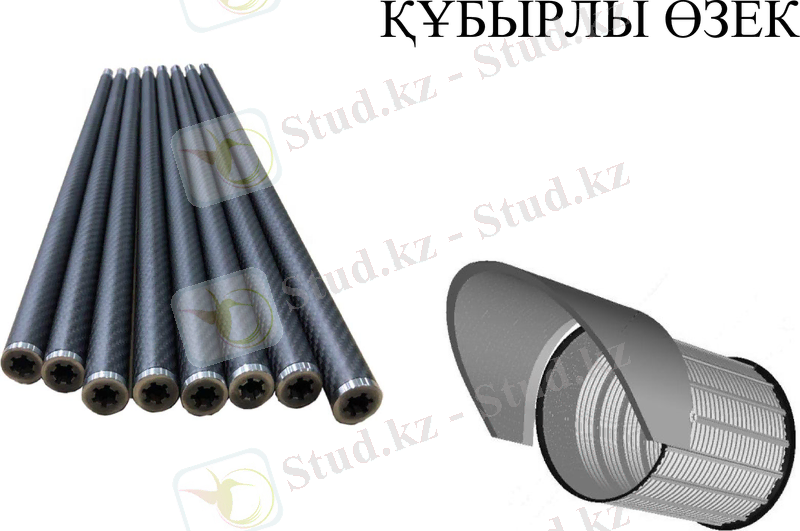

ҚҰБЫРЛЫ ӨЗЕК
ОРАУ ӘДІСІ

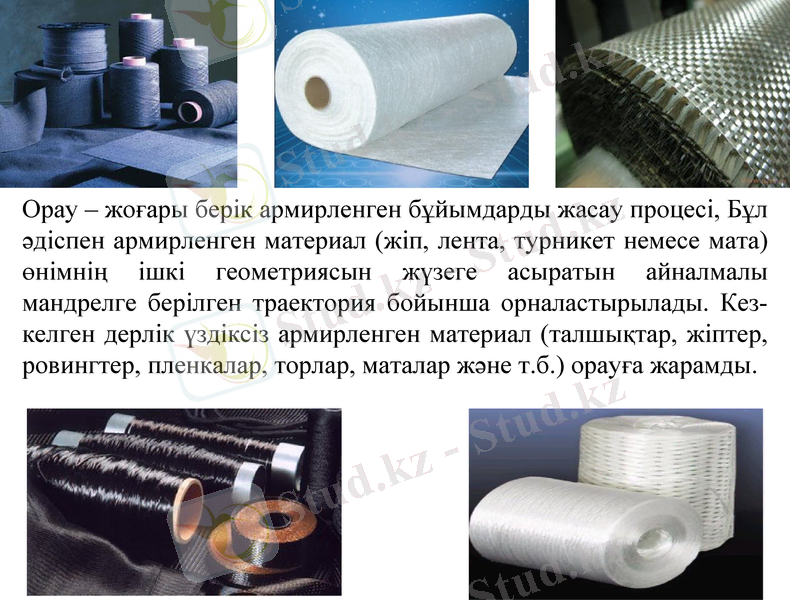

Орау – жоғары берік армирленген бұйымдарды жасау процесі, Бұл
әдіспен армирленген материал (жіп, лента, турникет немесе мата)
өнімнің ішкі геометриясын жүзеге асыратын айналмалы мандрелге
берілген траектория бойынша орналастырылады. Кез-келген
дерлік үздіксіз армирленген материал (талшықтар, жіптер,
ровингтер, пленкалар, торлар, маталар және т.б.) орауға жарамды.

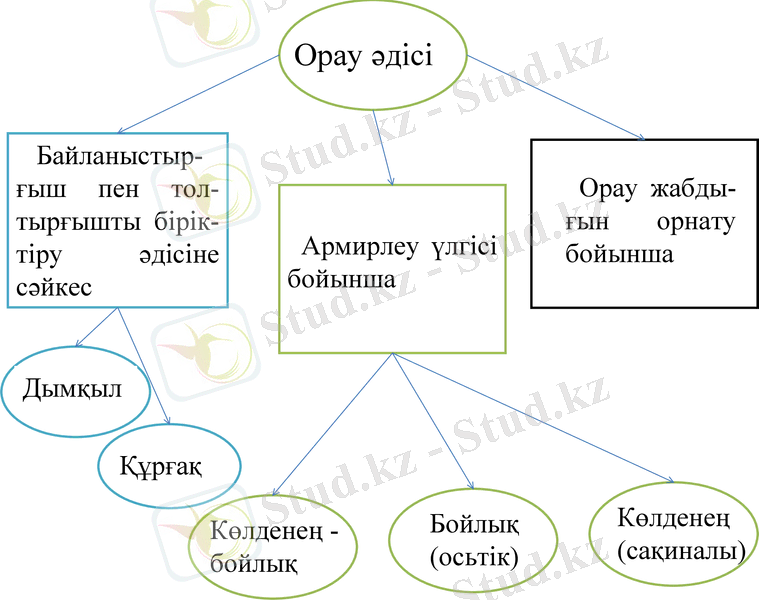

Орау әдісі

Байланыстыр-
ғыш пен тол- Орау жабды-
тырғышты бірік- ғын орнату
тіру әдісіне Армирлеу үлгісі бойынша
сәйкес бойынша

Дымқыл

Құрғақ

Көлденең - Бойлық Көлденең
бойлық (осьтік) (сақиналы)
ДЫМҚЫЛ ӘДІС

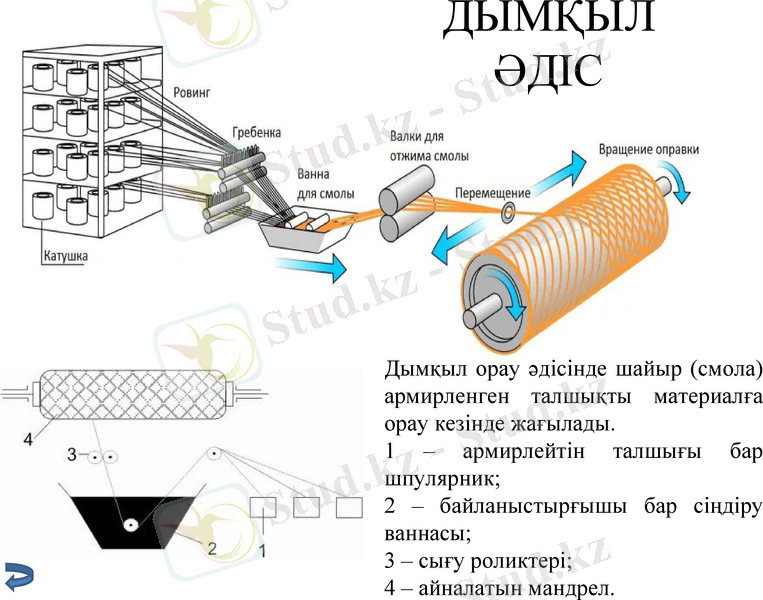

Дымқыл орау әдісінде шайыр (смола)
армирленген талшықты материалға
орау кезінде жағылады.
1 – армирлейтін талшығы бар
шпулярник;
2 – байланыстырғышы бар сіңдіру
ваннасы;
3 – сығу роликтері;
4 – айналатын мандрел.
Көлденең (сақиналы) орау

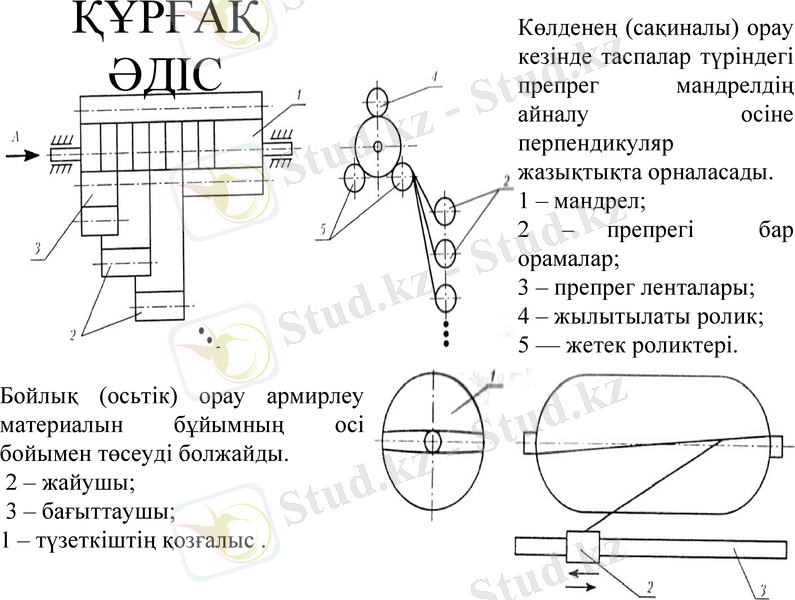

ҚҰРҒАҚ ӘДІС кезінде таспалар түріндегі
препрег мандрелдің
айналу осіне
перпендикуляр
жазықтықта орналасады.
1 – мандрел;
2 – препрегі бар
орамалар;
3 – препрег ленталары;
4 – жылытылаты ролик;
5 — жетек роликтері.

Бойлық (осьтік) орау армирлеу
материалын бұйымның осі
бойымен төсеуді болжайды.
2 – жайушы;
3 – бағыттаушы;
1 – түзеткіштің қозғалыс .

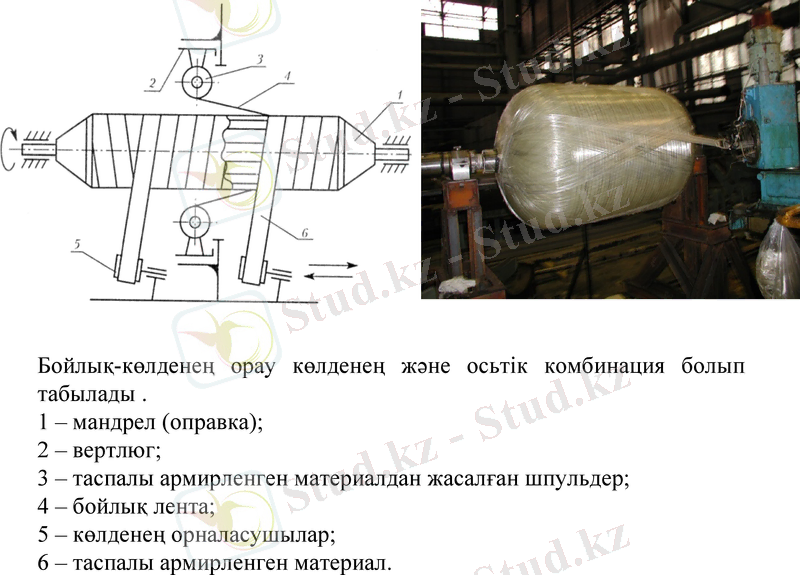

Бойлық-көлденең орау көлденең және осьтік комбинация болып
табылады .
1 – мандрел (оправка);
2 – вертлюг;
3 – таспалы армирленген материалдан жасалған шпульдер;
4 – бойлық лента;
5 – көлденең орналасушылар;
6 – таспалы армирленген материал.
ҚҰРҒАҚ ӘДІС ТЕХНОЛГИЯСЫ

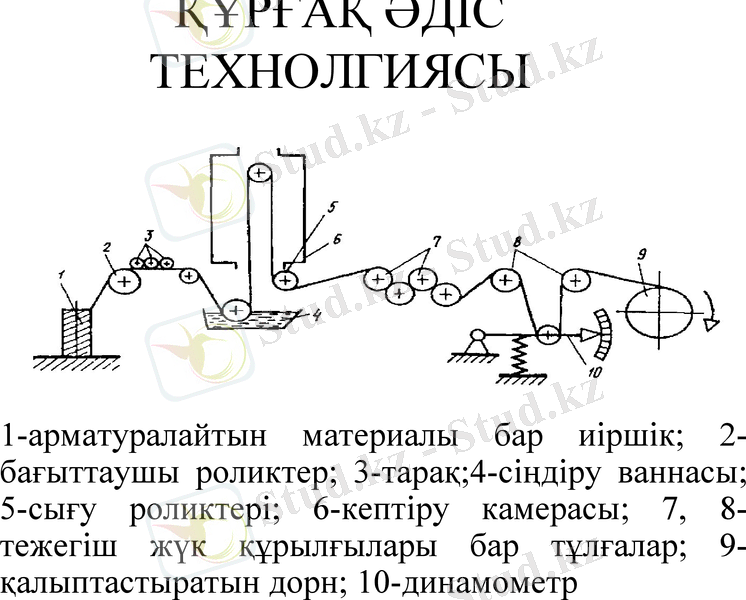

1-арматуралайтын материалы бар иіршік; 2-
бағыттаушы роликтер; 3-тарақ;4-сіңдіру ваннасы; 5-
сығу роликтері; 6-кептіру камерасы; 7, 8-тежегіш жүк
құрылғылары бар тұлғалар; 9-қалыптастыратын дорн;
10-динамометр
4 КЕЗЕҢ
ҚОСЫМШ
60 - 70 оС дейін салқындату, А
бұйымды оправадан алу ОПЕРАЦИЯ
• бұйымды механикалық өңдеу (қажет болған жағдайда). ЛАР
3 КЕЗЕҢ
Қатаю температурасы (ыстық – 150÷180 оС, суық-100 оС дейін); ҚАТАЮ
• қатаю уақыты (бұйымның конструкциясына және байланыстырғыш ПРОЦЕССІ
түріне байланысты 48 сағатқа дейін);
• 2 КЕЗЕҢ
армирленген толтырғыштың кернеуі, қалыптау қысымы (ішкі және
сыртқы), қабат аралық байланыс қысымы, бұрама қысымы, температура, ОРАУ
байланыстырғыштың тұтқырлығы, орау жылдамдығы, орамның ПРОЦЕССІ
ұзақтығы;
• олигомер ерітіндісінің концентрациясы массаның 30-60 м% 1 КЕЗЕҢ
• сіңдіргіш ваннадағы толтырғыштың қозғалыс жылдамдығы 10-180 м / СІІҢІРУ
мин;
ҚҰРҒАҚ ӘДІС ТЕХНОЛГИЯСЫ

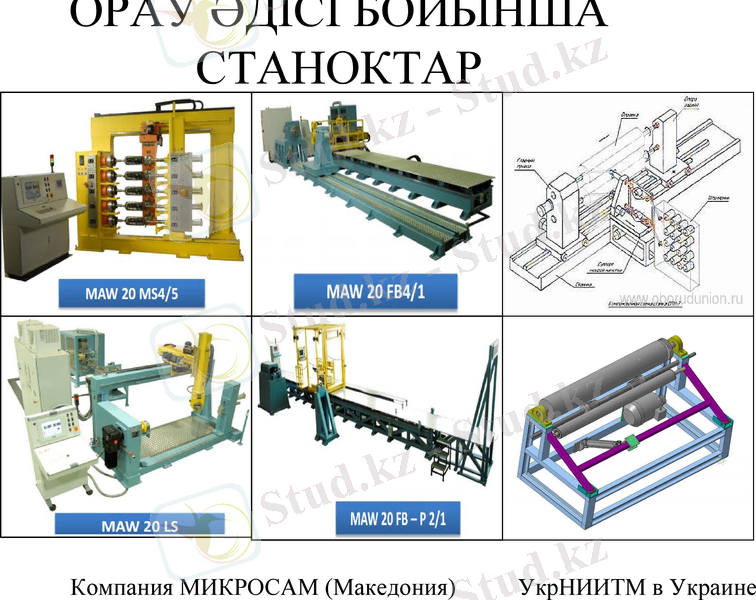

ОРАУ ӘДІСІ БОЙЫНША СТАНОКТАР

Эпоксидті шайыр (смола) Полиэфир шайыр (смола)
негізіндегі шыныпластик негізінде шыныпластик
құбырларды өндіруге ыдыстарын өндіруге
арналған желі. арналған желі

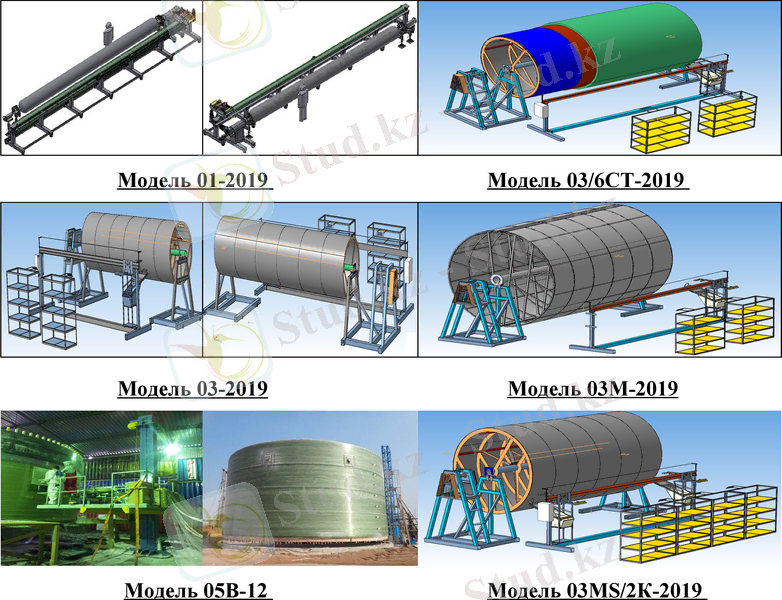

ОРАУ ӘДІСІ БОЙЫНША СТАНОКТАР

Компания МИКРОСАМ (Македония) УкрНИИТМ в Украине
Модель 01-2019 Модель 03/6СТ-2019

Модель 03-2019 Модель 03М-2019

Модель 05В-12 Модель 03МS/2К-2019

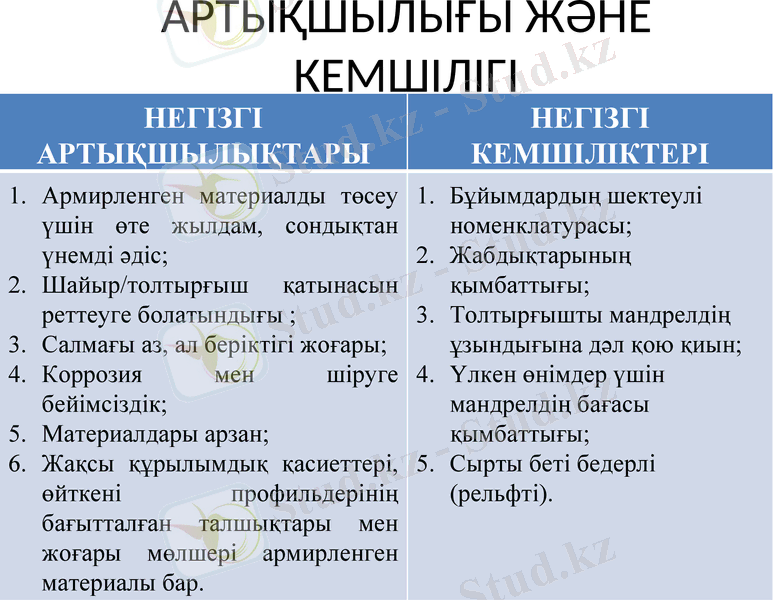

АРТЫҚШЫЛЫҒЫ ЖӘНЕ КЕМШІЛІГІ
НЕГІЗГІ НЕГІЗГІ
АРТЫҚШЫЛЫҚТАРЫ КЕМШІЛІКТЕРІ
1. Армирленген материалды төсеу 1. Бұйымдардың шектеулі
үшін өте жылдам, сондықтан номенклатурасы;
үнемді әдіс; 2. Жабдықтарының
2. Шайыр/толтырғыш қатынасын қымбаттығы;
реттеуге болатындығы ; 3. Толтырғышты мандрелдің
3. Салмағы аз, ал беріктігі жоғары; ұзындығына дәл қою қиын;
4. Коррозия мен шіруге бейімсіздік; 4. Үлкен өнімдер үшін
5. Материалдары арзан; мандрелдің бағасы
6. Жақсы құрылымдық қасиеттері, қымбаттығы;
өйткені профильдерінің 5. Сырты беті бедерлі
бағытталған талшықтары мен (рельфті).
жоғары мөлшері армирленген
материалы бар.
ҚОРЫТЫНДЫ
Құбылы өзектерді жасау технологиясы қазіргі таңда
станокта орау әдісі арқылы жасалады. Замануа станоктарда
дымқыл және құрғақ әдістерімен қатар жұмыс істеуге
болады.

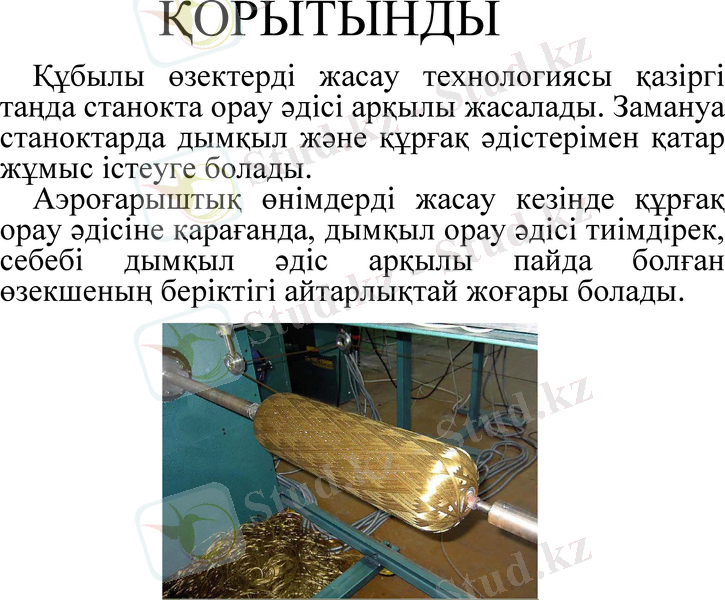

Аэроғарыштық өнімдерді жасау кезінде құрғақ орау
әдісіне қарағанда, дымқыл орау әдісі тиімдірек, себебі
дымқыл әдіс арқылы пайда болған өзекшеның беріктігі
айтарлықтай жоғары болады.

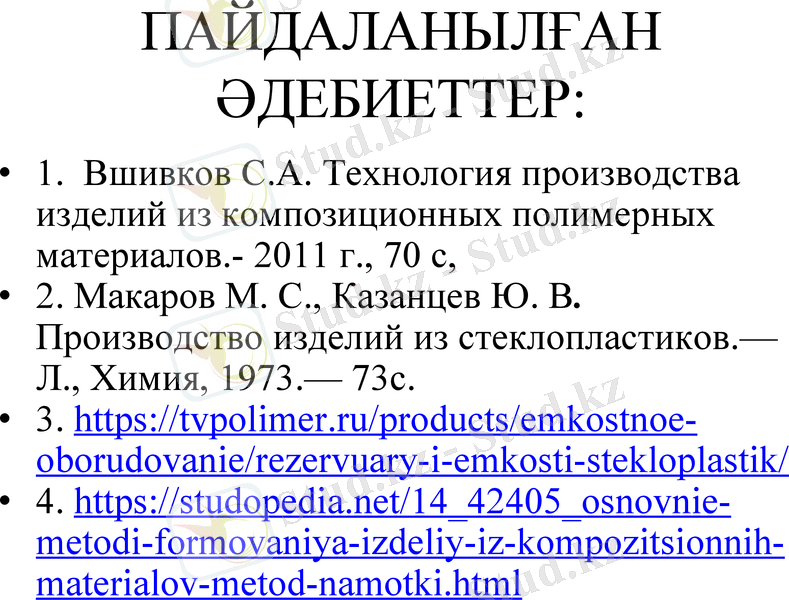

ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР:

• 1. Вшивков С.А. Технология производства
изделий из композиционных полимерных
материалов.- 2011 г., 70 с,
• 2. Макаров М. С., Казанцев Ю. В.
Производство изделий из стеклопластиков.—
Л., Химия, 1973.— 73с.
• 3.
https://tvpolimer.ru/products/emkostnoe-oborudo
vanie/rezervuary-i-emkosti-stekloplastik/
• 4.
https://studopedia.net/14_42405_osnovnie-metodi
-formovaniya-izdeliy-iz-kompozitsionnih-materia
lov-metod-namotki.html
