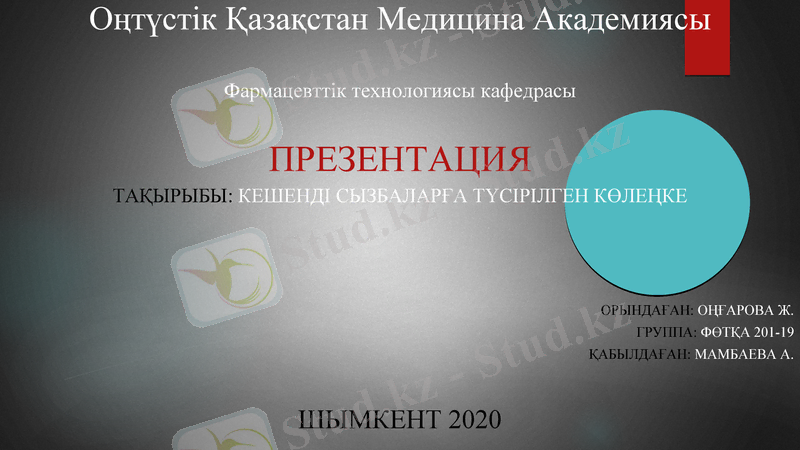

Оңтүстік Қазақстан Медицина Академиясы

Фармацевттік технологиясы кафедрасы

ПРЕЗЕНТАЦИЯ
ТАҚЫРЫБЫ: КЕШЕНДІ СЫЗБАЛАРҒА ТҮСІРІЛГЕН КӨЛЕҢКЕ

ОРЫНДАҒАН: ОҢҒАРОВА Ж.
ГРУППА: ФӨТҚА 201-19
ҚАБЫЛДАҒАН: МАМБАЕВА А.

ШЫМКЕНТ 2020

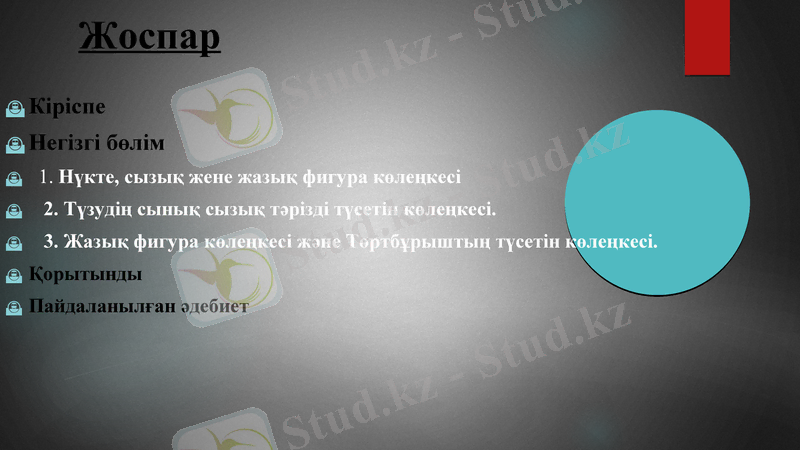

Жоспар
Кіріспе
Негізгі бөлім
1. Нүкте, сызық жене жазық фигура көлеңкесі
2. Түзудің сынық сызық тәрізді түсетін көлеңкесі.
3. Жазық фигура көлеңкесі және Төртбұрыштың түсетін көлеңкесі.
Қорытынды
Пайдаланылған әдебиет

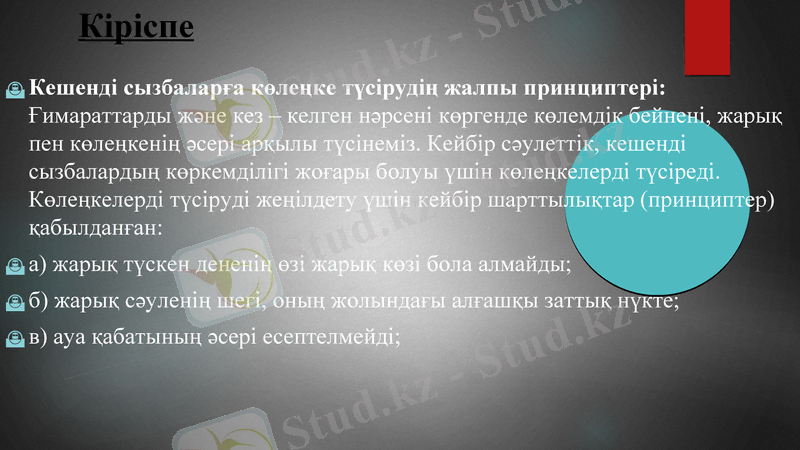

Кіріспе
Кешенді сызбаларға көлеңке түсірудің жалпы принциптері:
Ғимараттарды және кез – келген нәрсені көргенде көлемдік бейнені, жарық
пен көлеңкенің әсері арқылы түсінеміз. Кейбір сәулеттік, кешенді
сызбалардың көркемділігі жоғары болуы үшін көлеңкелерді түсіреді.
Көлеңкелерді түсіруді жеңілдету үшін кейбір шарттылықтар (принциптер)
қабылданған:
а) жарық түскен дененің өзі жарық көзі бола алмайды;
б) жарық сәуленің шегі, оның жолындағы алғашқы заттық нүкте;
в) ауа қабатының әсері есептелмейді;

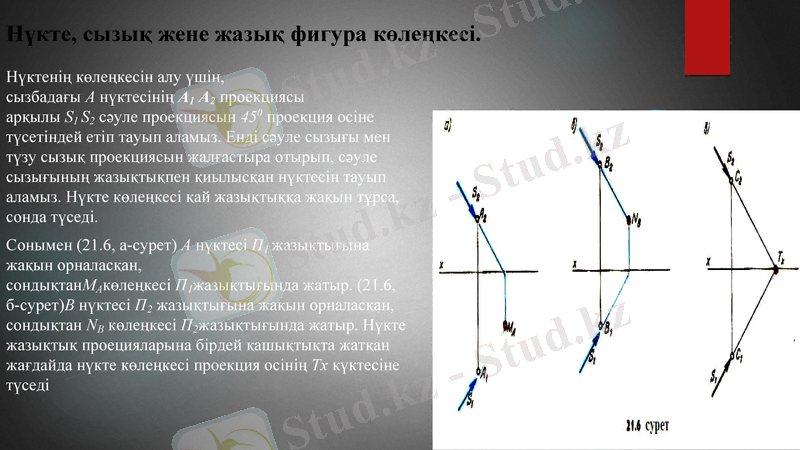

Нүкте, сызық жене жазық фигура көлеңкесі.
Нүктенің көлеңкесін алу үшін,
сызбадағы А нүктесінің А1 А2 проекциясы
арқылы S1 S2 сәуле проекциясын 450 проекция осіне
түсетіндей етіп тауып аламыз. Енді сәуле сызығы мен
түзу сызық проекциясын жалғастыра отырып, сәуле
сызығының жазықтықпен қиылысқан нүктесін тауып
аламыз. Нүкте көлеңкесі қай жазықтыққа жақын тұрса,
сонда түседі.
Сонымен (21.6, а-сурет) А нүктесі П1 жазықтығына
жақын орналасқан,
сондықтанМАкөлеңкесі П1жазықтығында жатыр. (21.6,
б-сурет)В нүктесі П2 жазықтығына жақын орналасқан,
сондықтан NВ көлеңкесі П2жазықтығында жатыр. Нүкте
жазықтық проецияларына бірдей қашықтықта жатқан
жағдайда нүкте көлеңкесі проекция осінің Тх күктесіне
түседі

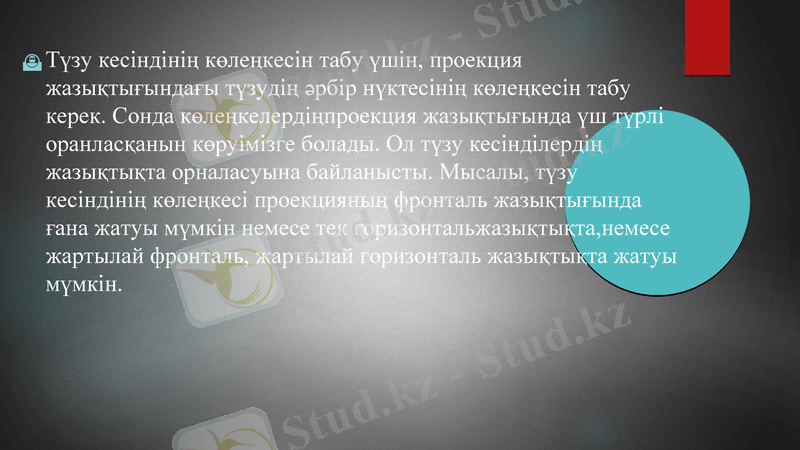

Түзукесіндінің көлеңкесін табу үшін, проекция
жазықтығындағы түзудің әрбір нүктесінің көлеңкесін табу
керек. Сонда көлеңкелердіңпроекция жазықтығында үш түрлі
оранласқанын көруімізге болады. Ол түзу кесінділердің
жазықтықта орналасуына байланысты. Мысалы, түзу
кесіндінің көлеңкесі проекцияның фронталь жазықтығында
ғана жатуы мүмкін немесе тек горизонтальжазықтықта,немесе
жартылай фронталь, жартылай горизонталь жазықтықта жатуы
мүмкін.

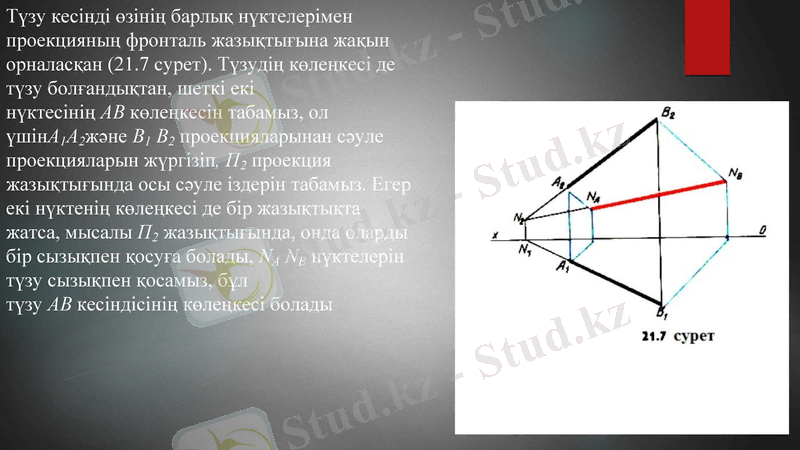

Түзу кесінді өзінің барлық нүктелерімен
проекцияның фронталь жазықтығына жақын
орналасқан (21.7 сурет). Түзудің көлеңкесі де
түзу болғандықтан, шеткі екі
нүктесінің АВ көлеңкесін табамыз, ол
үшінА1А2және В1 В2 проекцияларынан сәуле
проекцияларын жүргізіп, П2 проекция
жазықтығында осы сәуле іздерін табамыз. Егер
екі нүктенің көлеңкесі де бір жазықтықта
жатса, мысалы П2 жазықтығында, онда оларды
бір сызықпен қосуға болады, NА NB нүктелерін
түзу сызықпен қосамыз, бұл
түзу АВ кесіндісінің көлеңкесі болады

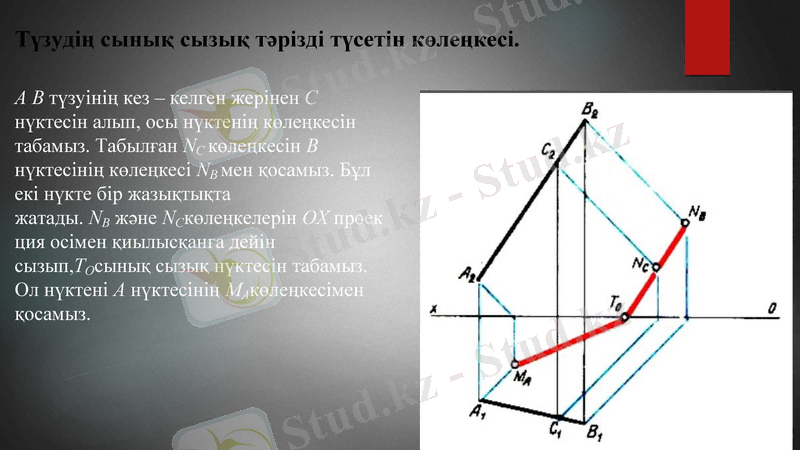

Түзудің сынық сызық тәрізді түсетін көлеңкесі.

А В түзуінің кез – келген жерінен С
нүктесін алып, осы нүктенің көлеңкесін
табамыз. Табылған NС көлеңкесін В
нүктесінің көлеңкесі NВ мен қосамыз. Бұл
екі нүкте бір жазықтықта
жатады. NB және NCкөлеңкелерін ОХ проекц
ия осімен қиылысқанға дейін
сызып,ТОсынық сызық нүктесін табамыз.
Ол нүктені А нүктесінің МАкөлеңкесімен
қосамыз.
Жазық фигура көлеңкесі.

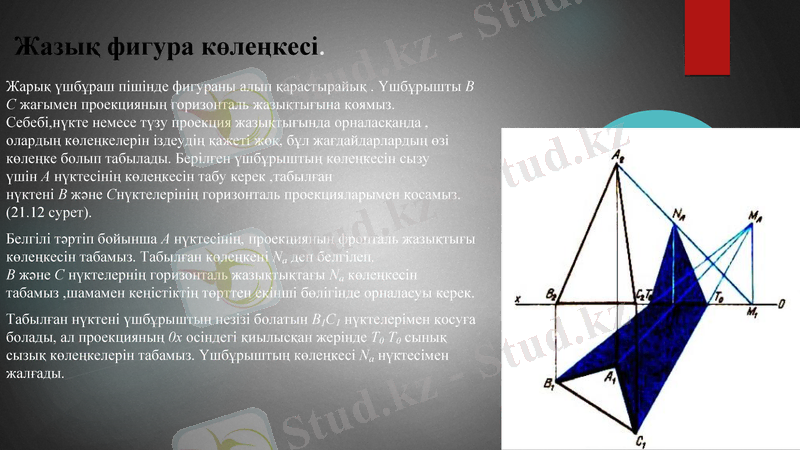

Жарық үшбұраш пішінде фигураны алып қарастырайық . Үшбұрышты В
С жағымен проекцияның горизонталь жазықтығына қоямыз.
Себебі,нүкте немесе түзу проекция жазықтығында орналасқанда ,
олардың көлеңкелерін іздеудің қажеті жоқ, бұл жағдайдарлардың өзі
көлеңке болып табылады. Берілген үшбұрыштың көлеңкесін сызу
үшін А нүктесінің көлеңкесін табу керек ,табылған
нүктені В және Снүктелерінің горизонталь проекцияларымен қосамыз.
(21.12 сурет).
Белгілі тәртіп бойынша А нүктесінің, проекцияның фронталь жазықтығы
көлеңкесін табамыз. Табылған көлеңкені Na деп белгілеп,
В және С нүктелернің горизонталь жазықтықтағы Na көлеңкесін табамыз
,шамамен кеңістіктің төрттен екінші бөлігінде орналасуы керек.
Табылған нүктені үшбұрыштың незізі болатын В1С1 нүктелерімен қосуға
болады, ал проекцияның 0х осіндегі қиылысқан жерінде Т0 Т0 сынық
сызық көлеңкелерін табамыз. Үшбұрыштың көлеңкесі Na нүктесімен
жалғады.

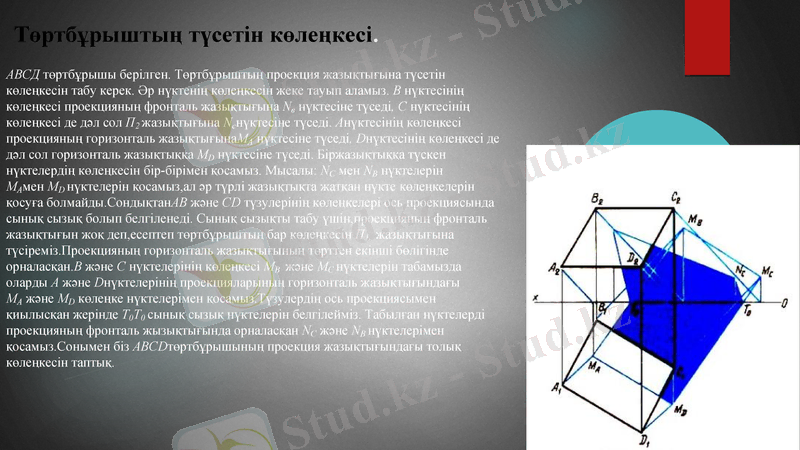

Төртбұрыштың түсетін көлеңкесі.
АВСД төртбұрышы берілген. Төртбұрыштың проекция жазықтығына түсетін
көлеңкесін табу керек. Әр нүктенің көлеңкесін жеке тауып аламыз. В нүктесінің
көлеңкесі проекцияның фронталь жазықтығына Nв нүктесіне түседі, С нүктесінің
көлеңкесі де дәл сол П2 жазықтығына Ncнүктесіне түседі. Анүктесінің көлеңкесі
проекцияның горизонталь жазықтығынаMA нүктесіне түседі, Dнүктесінің көлеңкесі де
дәл сол горизонталь жазықтыққа MD нүктесіне түседі. Біржазықтыққа түскен
нүктелердің көлеңкесін бір-бірімен қосамыз. Мысалы: NC мен NB нүктелерін
MAмен MD нүктелерін қосамыз,ал әр түрлі жазықтықта жатқан нүкте көлеңкелерін
қосуға болмайды.СондықтанАВ және CD түзулерінің көлеңкелері ось проекциясында
сынық сызық болып белгіленеді. Сынық сызықты табу үшін,проекцияның фронталь
жазықтығын жоқ деп,есептеп төртбұрыштың бар көлеңкесін П1 жазықтығына
түсіреміз.Проекцияның горизонталь жазықтығының төрттен екінші бөлігінде
орналасқан.В және С нүктелерінің көлеңкесі MB және MC нүктелерін табамызда
оларды А және Dнүктелерінің проекцияларының горизонталь жазықтығындағы
MA және MD көлеңке нүктелерімен қосамыз.Түзулердің ось проекциясымен қиылысқан
жерінде T0T0 сынық сызық нүктелерін белгілейміз. Табылған нүктелерді проекцияның
фронталь жызықтығында орналасқан NC және NB нүктелерімен қосамыз.Сонымен
біз ABCDтөртбұрышының проекция жазықтығындағы толық көлеңкесін таптық.
Қорытынды
Кешенді сызбалардағы көлеңкелерді салуға қолданылатын
жарық көзі табиғи (күн) немесе жасанды (шам, шырақ) болуы
мүмкін. Нәрсенің көлеңкесін салу үшін, жарық сәулесінің
бағытын білу керек. Жарық көзін шексіз алыстаған деп
есептесек, жарық сәулесінің проекциялары проекция осімен
450 бұрыш жасайтындай етіп алынады. Жарық сәулесінің
бағыты, жарық көзінің орналасуы басқашада болуы мүмкін.
Егерде сізде нүкте немесе түзу проекция жазықтығында
орналасқанда , олардың көлеңкелерін іздеудің қажеті жоқ, бұл
жағдайдарлардың өзі көлеңке болып табылады.
