Анықтамасы мен сипаттамалары
ОВЕН компаниясы заманауи контроллерлер желісін құрды, ол үлкен есептеу қорлары, жетілдірілген интерфейс құрылымы және бүгінгі таңда CoDeSys бағдарламалаудың ең жақсы ортасы.

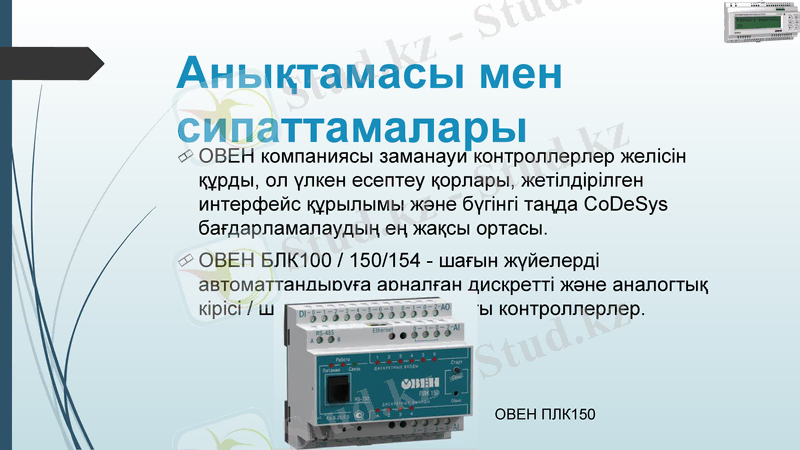

ОВЕН БЛК100 / 150/154 - шағын жүйелерді автоматтандыруға арналған дискретті және аналогтық кірісі / шығысы бар моноблокты контроллерлер.
ОВЕН ПЛК150

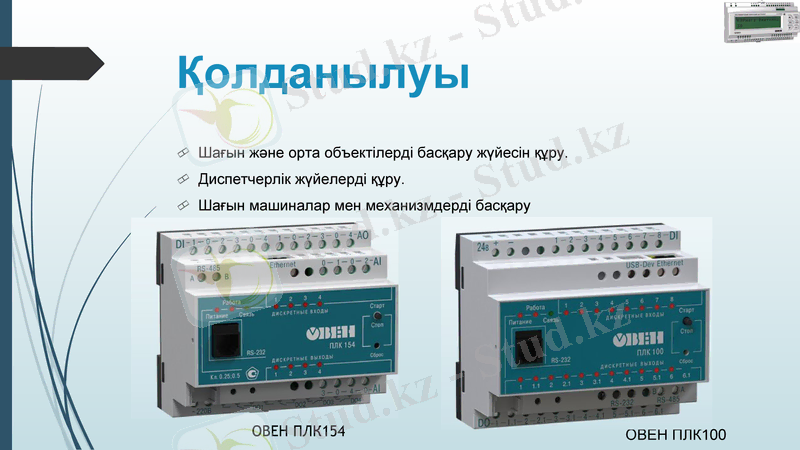

Қолданылуы
Шағын және орта объектілерді басқару жүйесін құру.
Диспетчерлік жүйелерді құру.
Шағын машиналар мен механизмдерді басқару
ОВЕН ПЛК154
ОВЕН ПЛК100

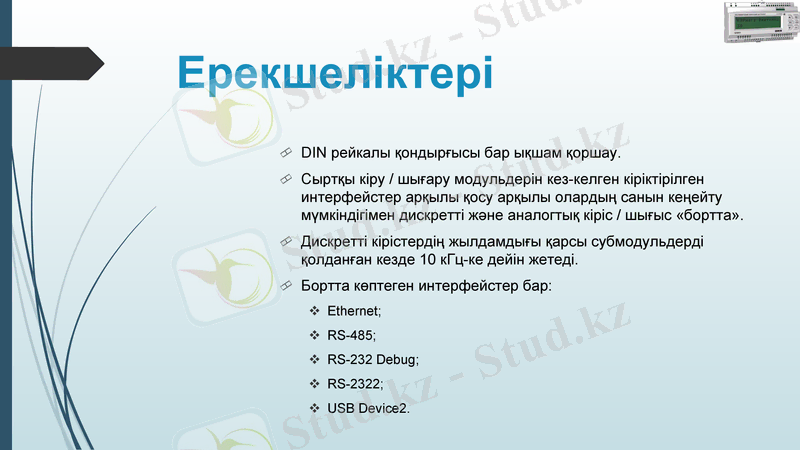

Ерекшеліктері
DIN рейкалы қондырғысы бар ықшам қоршау.
Сыртқы кіру / шығару модульдерін кез-келген кіріктірілген интерфейстер арқылы қосу арқылы олардың санын кеңейту мүмкіндігімен дискретті және аналогтық кіріс / шығыс «бортта».
Дискретті кірістердің жылдамдығы қарсы субмодульдерді қолданған кезде 10 кГц-ке дейін жетеді.
Бортта көптеген интерфейстер бар:
Ethernet;
RS-485;
RS-232 Debug;
RS-2322;
USB Device2.

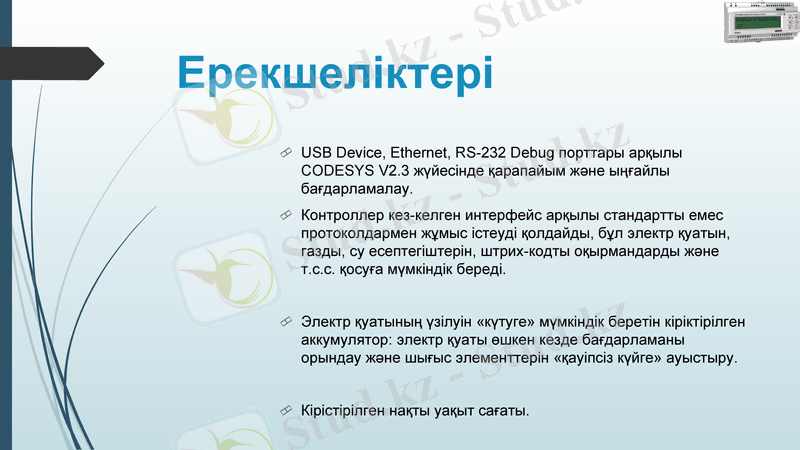

Ерекшеліктері
USB Device, Ethernet, RS-232 Debug порттары арқылы CODESYS V2. 3 жүйесінде қарапайым және ыңғайлы бағдарламалау.
Контроллер кез-келген интерфейс арқылы стандартты емес протоколдармен жұмыс істеуді қолдайды, бұл электр қуатын, газды, су есептегіштерін, штрих-кодты оқырмандарды және т. с. с. қосуға мүмкіндік береді.
Электр қуатының үзілуін «күтуге» мүмкіндік беретін кіріктірілген аккумулятор: электр қуаты өшкен кезде бағдарламаны орындау және шығыс элементтерін «қауіпсіз күйге» ауыстыру.
Кірістірілген нақты уақыт сағаты.

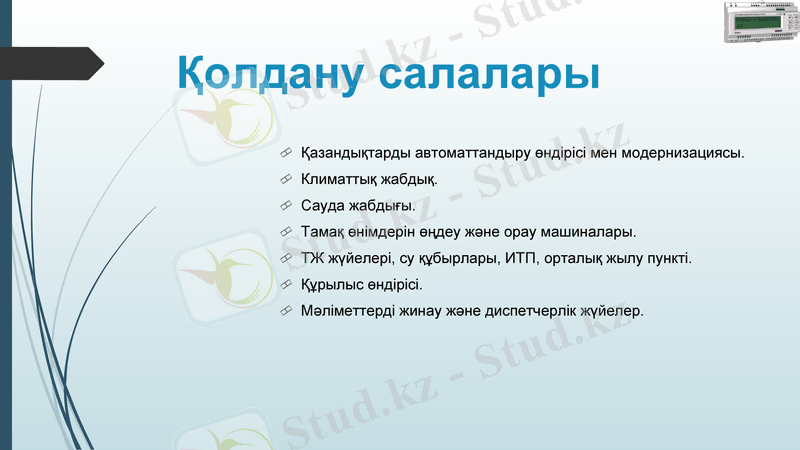

Қолдану салалары
Қазандықтарды автоматтандыру өндірісі мен модернизациясы.
Климаттық жабдық.
Сауда жабдығы.
Тамақ өнімдерін өңдеу және орау машиналары.
ТЖ жүйелері, су құбырлары, ИТП, орталық жылу пункті.
Құрылыс өндірісі.
Мәліметтерді жинау және диспетчерлік жүйелер.

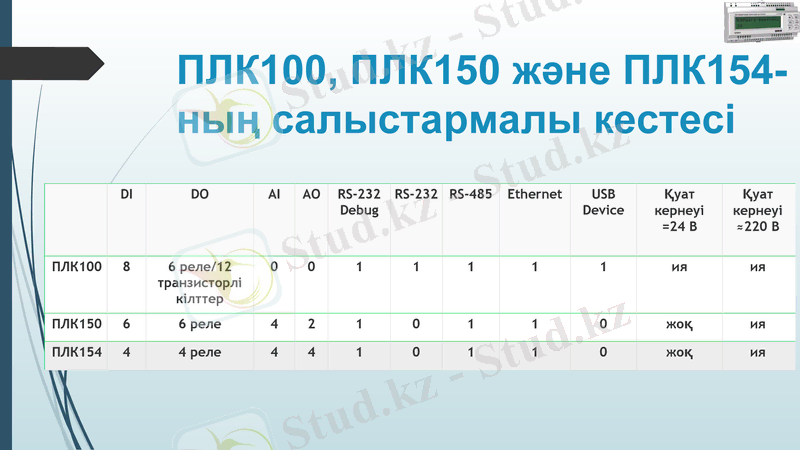

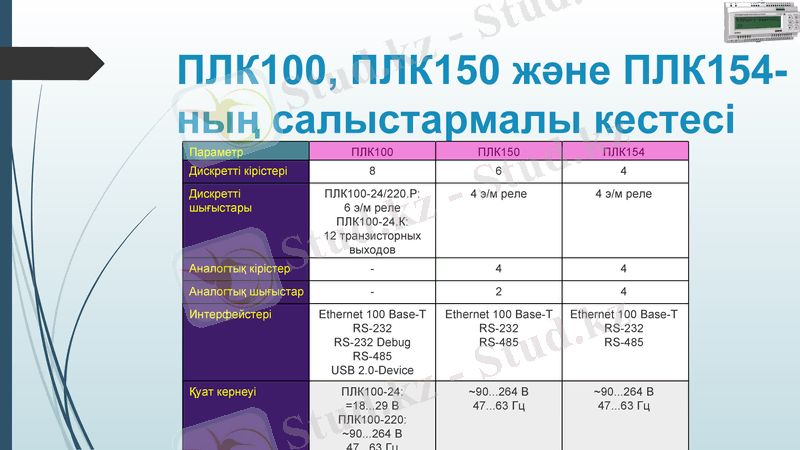

ПЛК100, ПЛК150 және ПЛК154-ның салыстармалы кестесі
Параметр
ПЛК100
ПЛК150
ПЛК154
Дискретті кірістері
8
6
4
Дискретті шығыстары
ПЛК100-24/220. Р:
6 э/м реле
ПЛК100-24. К:
12 транзисторных выходов
4 э/м реле
4 э/м реле
Аналогтық кірістер
-
4
4
Аналогтық шығыстар
-
2
4
Интерфейстері
Ethernet 100 Ваsе-Т
RS-232
RS-232 Debug
RS-485
USB 2. 0-Device
Ethernet 100 Base-T
RS-232
RS-485
Ethernet 100 Base-T
RS-232
RS-485
Қуат кернеуі
ПЛК100-24:
=18. . . 29 В
ПЛК100-220:
~90. . . 264 В
47. . . 63 Гц
~90. . . 264 В
47. . . 63 Гц
~90. . . 264 В
47. . . 63 Гц

ПЛК100, ПЛК150 және ПЛК154-ның салыстармалы кестесі
DI
DO
AI
AO
RS-232
Debug
RS-232
RS-485
Ethernet
USB
Device
Қуат кернеуі
=24 В
Қуат кернеуі
≈220 В
ПЛК100
8
6 реле/12 транзисторлі кілттер
0
0
1
1
1
1
1
ия
ия
ПЛК150
6
6 реле
4
2
1
0
1
1
0
жоқ
ия
ПЛК154
4
4 реле
4
4
1
0
1
1
0
жоқ
ия

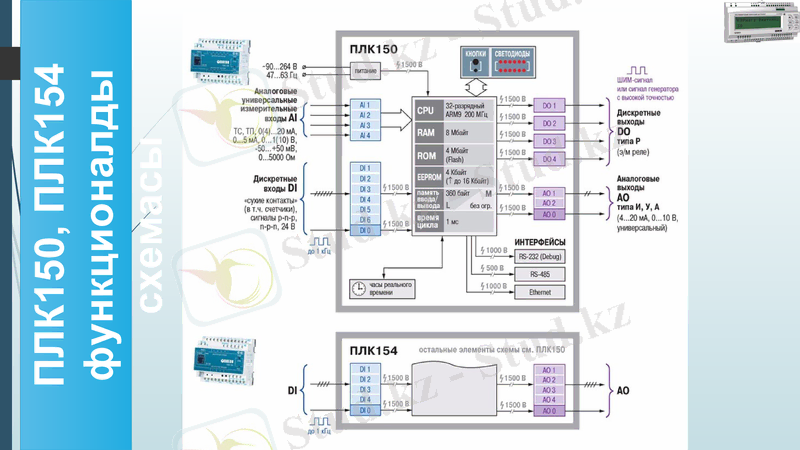

ПЛК150, ПЛК154 функционалды схемасы

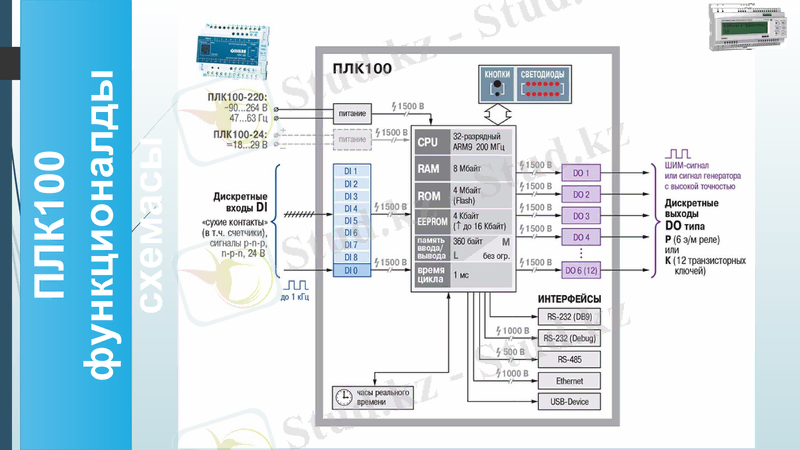

ПЛК100 функционалды схемасы

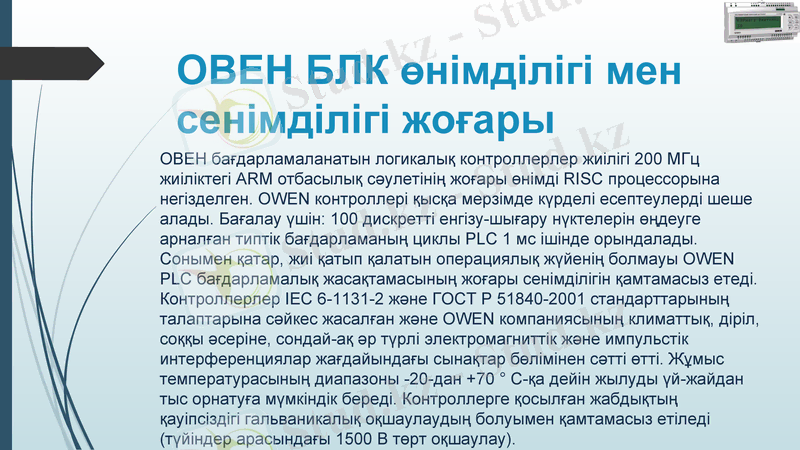

ОВЕН БЛК өнімділігі мен сенімділігі жоғары
ОВЕН бағдарламаланатын логикалық контроллерлер жиілігі 200 МГц жиіліктегі ARM отбасылық сәулетінің жоғары өнімді RISC процессорына негізделген. OWEN контроллері қысқа мерзімде күрделі есептеулерді шеше алады. Бағалау үшін: 100 дискретті енгізу-шығару нүктелерін өңдеуге арналған типтік бағдарламаның циклы PLC 1 мс ішінде орындалады. Сонымен қатар, жиі қатып қалатын операциялық жүйенің болмауы OWEN PLC бағдарламалық жасақтамасының жоғары сенімділігін қамтамасыз етеді. Контроллерлер IEC 6-1131-2 және ГОСТ Р 51840-2001 стандарттарының талаптарына сәйкес жасалған және OWEN компаниясының климаттық, діріл, соққы әсеріне, сондай-ақ әр түрлі электромагниттік және импульстік интерференциялар жағдайындағы сынақтар бөлімінен сәтті өтті. Жұмыс температурасының диапазоны -20-дан +70 ° С-қа дейін жылуды үй-жайдан тыс орнатуға мүмкіндік береді. Контроллерге қосылған жабдықтың қауіпсіздігі гальваникалық оқшаулаудың болуымен қамтамасыз етіледі (түйіндер арасындағы 1500 В төрт оқшаулау) .

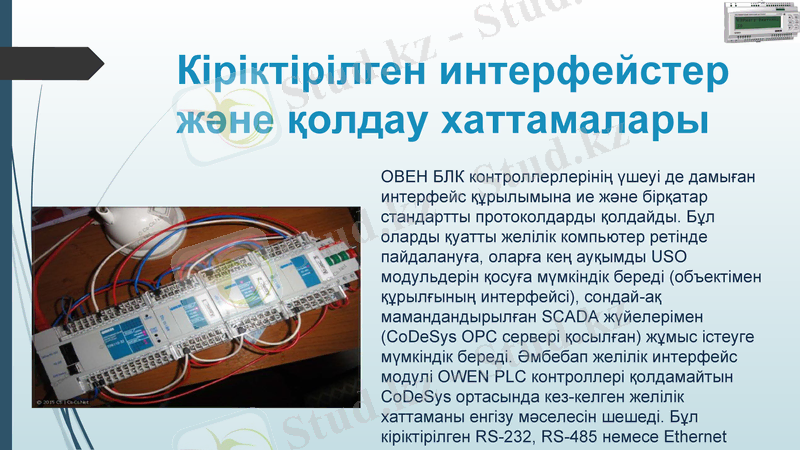

Кіріктірілген интерфейстер және қолдау хаттамалары
ОВЕН БЛК контроллерлерінің үшеуі де дамыған интерфейс құрылымына ие және бірқатар стандартты протоколдарды қолдайды. Бұл оларды қуатты желілік компьютер ретінде пайдалануға, оларға кең ауқымды USO модульдерін қосуға мүмкіндік береді (объектімен құрылғының интерфейсі), сондай-ақ мамандандырылған SCADA жүйелерімен (CoDeSys OPC сервері қосылған) жұмыс істеуге мүмкіндік береді. Әмбебап желілік интерфейс модулі OWEN PLC контроллері қолдамайтын CoDeSys ортасында кез-келген желілік хаттаманы енгізу мәселесін шешеді. Бұл кіріктірілген RS-232, RS-485 немесе Ethernet интерфейстері бар кез-келген жабдықтың контроллерлеріне қосылуға мүмкіндік береді. Әр түрлі протоколдарды қолдау OWEN PLC-ді желілік шлюзге айналдыруға мүмкіндік береді (мысалы, OWEN және Modbus протоколдары бар желілер арасында) .

OWEN AC-4 түрлендіргіші және IO модулін баптау
Бағдарламадағы IO модуліне қосылу

MU110-16R релелік шығу модулінің параметрлері
Ethernet арқылы БЛК 110-мен байланыс

PLC 110 үшін CodeSys v2 ортасы
БЛК және оның ресурстарының конфигурациясы

НАЗАРЫҢЫЗҒА РАХМЕТ!
