Темір жолдағы жасанды құрылыстар

Презентация қосу

Темір жолдағы
жасанды
құрылыстар
Орындаған:

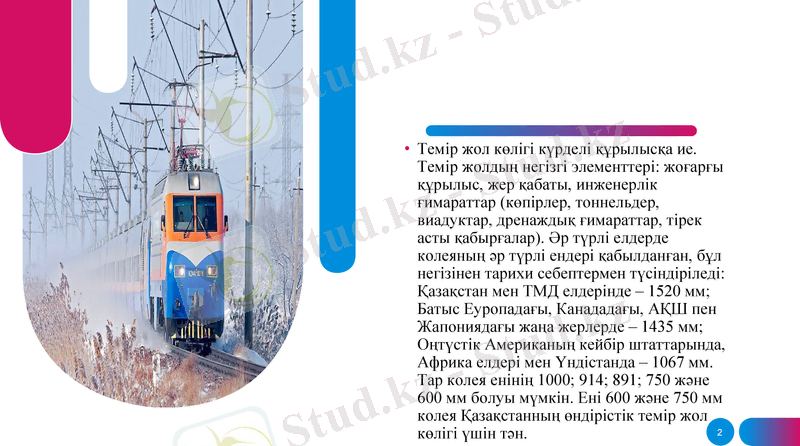

• Темір жол көлігі күрделі құрылысқа ие.
Темір жолдың негізгі элементтері: жоғарғы
құрылыс, жер қабаты, инженерлік
ғимараттар (көпірлер, тоннельдер,
виадуктар, дренаждық ғимараттар, тірек
асты қабырғалар). Әр түрлі елдерде
колеяның әр түрлі ендері қабылданған, бұл
негізінен тарихи себептермен түсіндіріледі:
Қазақстан мен ТМД елдерінде – 1520 мм;
Батыс Еуропадағы, Канададағы, АҚШ пен
Жапониядағы жаңа жерлерде – 1435 мм;
Оңтүстік Американың кейбір штаттарында,
Африка елдері мен Үндістанда – 1067 мм.
Тар колея енінің 1000; 914; 891; 750 және
600 мм болуы мүмкін. Ені 600 және 750 мм
колея Қазақстанның өндірістік темір жол
көлігі үшін тән. 2

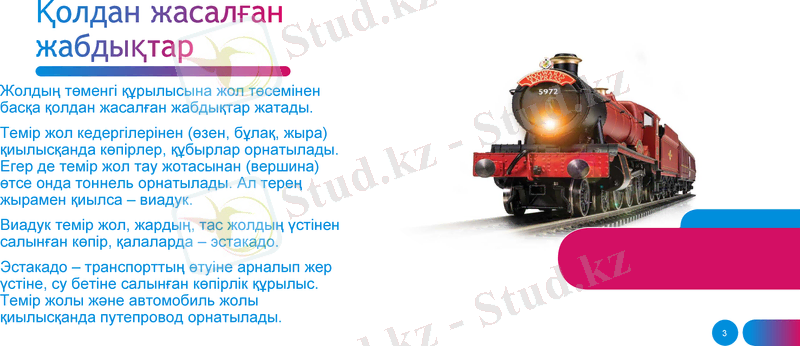

Қолдан жасалған
жабдықтар

Жолдың төменгі құрылысына жол төсемінен
басқа қолдан жасалған жабдықтар жатады.
Темір жол кедергілерінен (өзен, бұлақ, жыра)
қиылысқанда көпірлер, құбырлар орнатылады.
Егер де темір жол тау жотасынан (вершина)
өтсе онда тоннель орнатылады. Ал терең
жырамен қиылса – виадук.
Виадук темір жол, жардың, тас жолдың үстінен
салынған көпір, қалаларда – эстакадо.
Эстакадо – транспорттың өтуіне арналып жер
үстіне, су бетіне салынған көпірлік құрылыс.
Темір жолы және автомобиль жолы
қиылысқанда путепровод орнатылады.

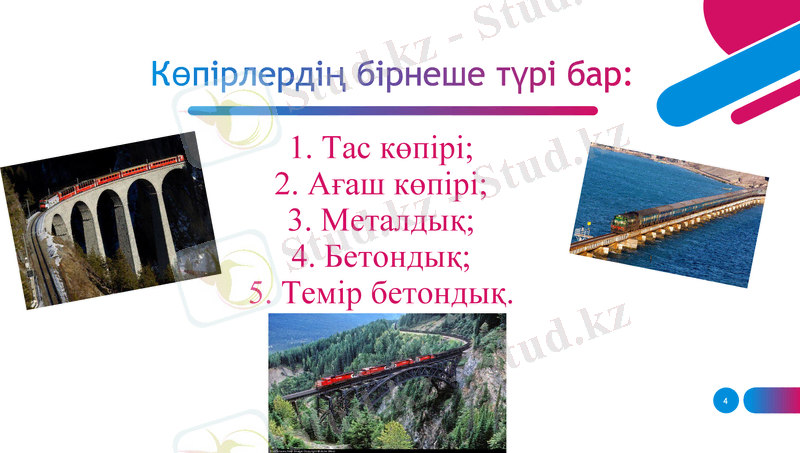

Көпірлердің бірнеше түрі бар:

1. Тас көпірі;
2. Ағаш көпірі;
3. Металдық;
4. Бетондық;
5. Темір бетондық.

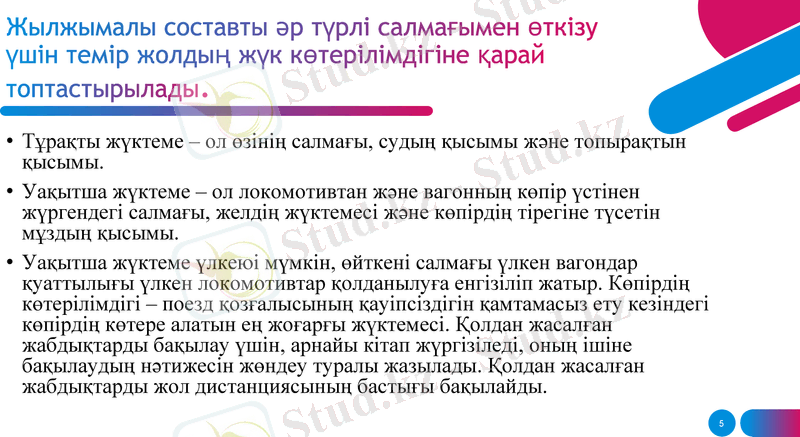

Жылжымалы составты әр түрлі салмағымен өткізу үшін темір
жолдың жүк көтерілімдігіне қарай топтастырылады.

• Тұрақты жүктеме – ол өзінің салмағы, судың қысымы және топырақтын
қысымы.
• Уақытша жүктеме – ол локомотивтан және вагонның көпір үстінен
жүргендегі салмағы, желдің жүктемесі және көпірдің тірегіне түсетін мұздың
қысымы.
• Уақытша жүктеме үлкеюі мүмкін, өйткені салмағы үлкен вагондар
қуаттылығы үлкен локомотивтар қолданылуға енгізіліп жатыр. Көпірдің
көтерілімдігі – поезд қозғалысының қауіпсіздігін қамтамасыз ету кезіндегі
көпірдің көтере алатын ең жоғарғы жүктемесі. Қолдан жасалған
жабдықтарды бақылау үшін, арнайы кітап жүргізіледі, оның ішіне
бақылаудың нәтижесін жөндеу туралы жазылады. Қолдан жасалған
жабдықтарды жол дистанциясының бастығы бақылайды. 5
Жасанды құрылыстар теміржолдың су кедергілерін, басқа теміржолдар мен автомобиль жолдарын,
терең шатқалдарды, тау жоталарын, қала аумағын кесіп өтуіне және адамдардың жолдан қауіпсіз
өтуіне, қиын жағдайларда жер төсемінің орнықтылығын қамтамасыз етуге арналған.
Жасанды құрылыстарға көпірлер, тоннельдер, құбырлар, тіреуіш қабырғалар, реттеу
құрылыстары, дюкерлер, галереялар, сел ағызғыштар және басқалары жатады.

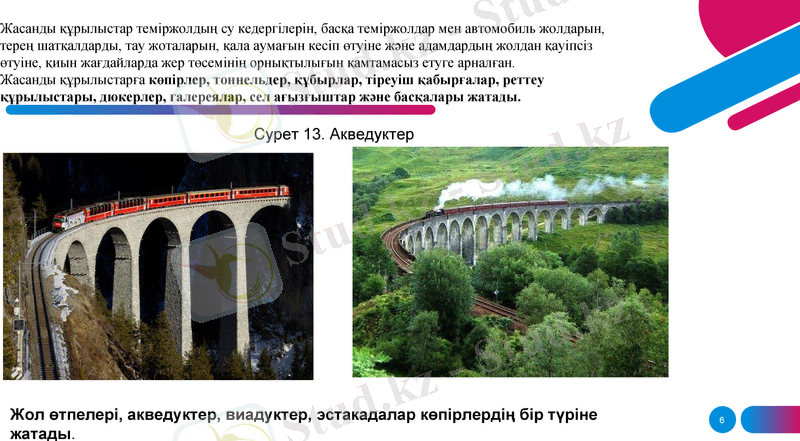

Сурет 13. Акведуктер

Жол өтпелері, акведуктер, виадуктер, эстакадалар көпірлердің бір түріне 6
жатады.

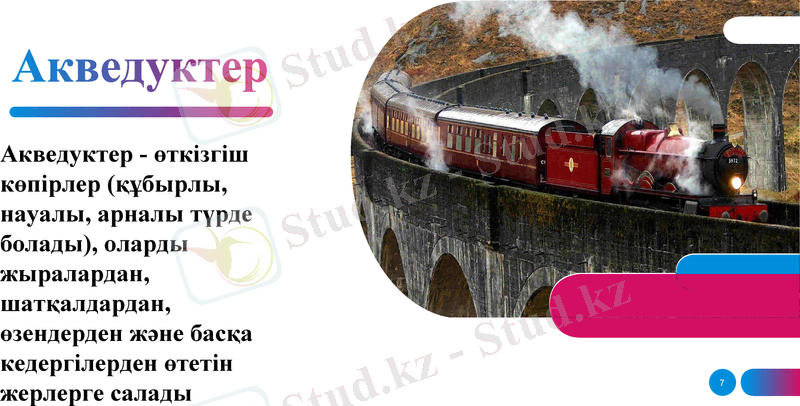

Акведуктер
Акведуктер - өткізгіш
көпірлер (құбырлы,
науалы, арналы түрде
болады), оларды
жыралардан,
шатқалдардан,
өзендерден және басқа
кедергілерден өтетін
жерлерге салады
Жол өтпелері

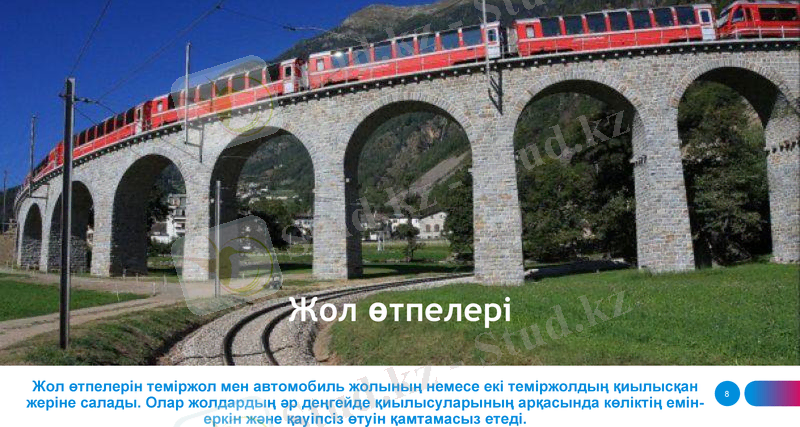

Жол өтпелерін теміржол мен автомобиль жолының немесе екі теміржолдың қиылысқан 8
жеріне салады. Олар жолдардың әр деңгейде қиылысуларының арқасында көліктің емін-
еркін және қауіпсіз өтуін қамтамасыз етеді.

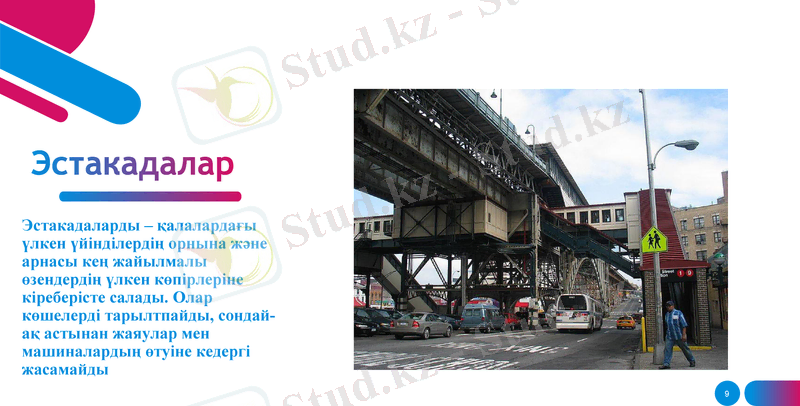

Эстакадалар
Эстакадаларды – қалалардағы
үлкен үйінділердің орнына және
арнасы кең жайылмалы
өзендердің үлкен көпірлеріне
кіреберісте салады. Олар
көшелерді тарылтпайды, сондай-
ақ астынан жаяулар мен
машиналардың өтуіне кедергі
жасамайды

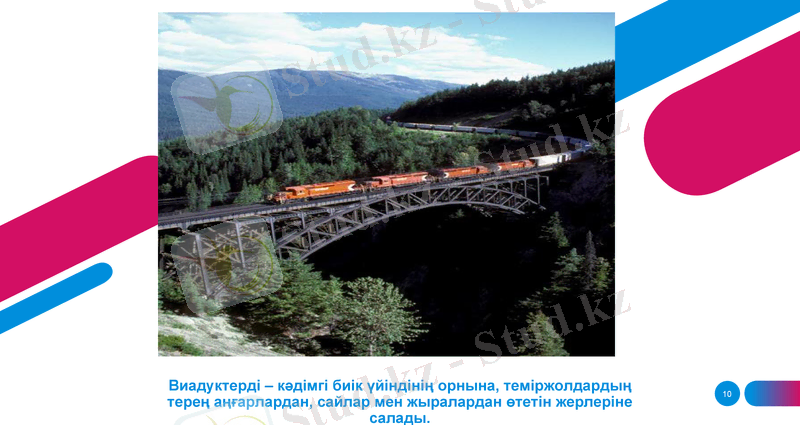

Виадуктерді – кәдімгі биік үйіндінің орнына, теміржолдардың 10
терең аңғарлардан, сайлар мен жыралардан өтетін жерлеріне
салады.

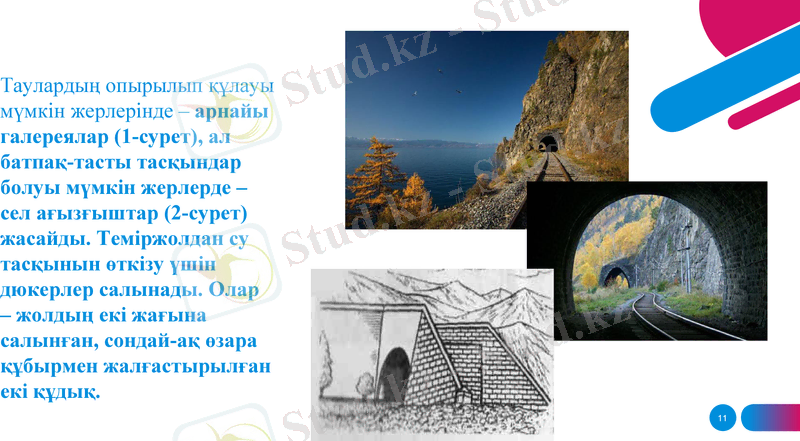

Таулардың опырылып құлауы
мүмкін жерлерінде – арнайы
галереялар (1-сурет), ал
батпақ-тасты тасқындар
болуы мүмкін жерлерде –
сел ағызғыштар (2-сурет)
жасайды. Теміржолдан су
тасқынын өткізу үшін
дюкерлер салынады. Олар
– жолдың екі жағына
салынған, сондай-ақ өзара
құбырмен жалғастырылған
екі құдық.

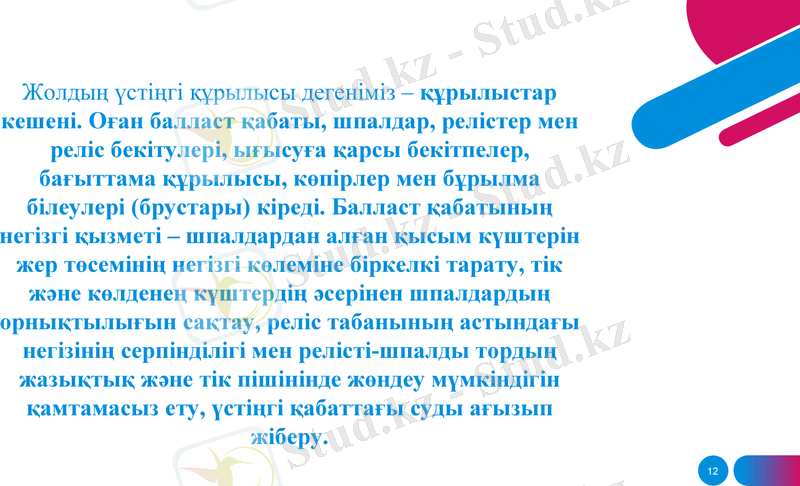

Жолдың үстіңгі құрылысы дегеніміз – құрылыстар
кешені. Оған балласт қабаты, шпалдар, релістер мен
реліс бекітулері, ығысуға қарсы бекітпелер,
бағыттама құрылысы, көпірлер мен бұрылма
білеулері (брустары) кіреді. Балласт қабатының
негізгі қызметі – шпалдардан алған қысым күштерін
жер төсемінің негізгі көлеміне біркелкі тарату, тік
және көлденең күштердің әсерінен шпалдардың
орнықтылығын сақтау, реліс табанының астындағы
негізінің серпінділігі мен релісті-шпалды тордың
жазықтық және тік пішінінде жөндеу мүмкіндігін
қамтамасыз ету, үстіңгі қабаттағы суды ағызып
жіберу.

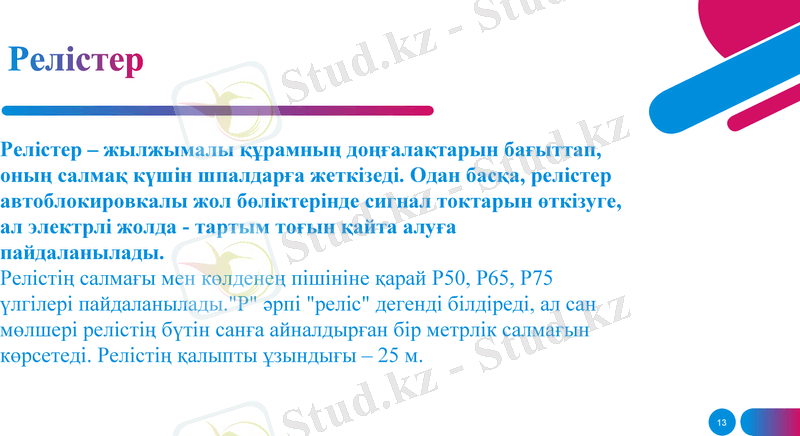

Релістер

Релістер – жылжымалы құрамның доңғалақтарын бағыттап,
оның салмақ күшін шпалдарға жеткізеді. Одан басқа, релістер
автоблокировкалы жол бөліктерінде сигнал токтарын өткізуге,
ал электрлі жолда - тартым тоғын қайта алуға
пайдаланылады.
Релістің салмағы мен көлденең пішініне қарай Р50, Р65, Р75
үлгілері пайдаланылады."Р" әрпі "реліс" дегенді білдіреді, ал сан
мөлшері релістің бүтін санға айналдырған бір метрлік салмағын
көрсетеді. Релістің қалыпты ұзындығы – 25 м.

Шпалдар

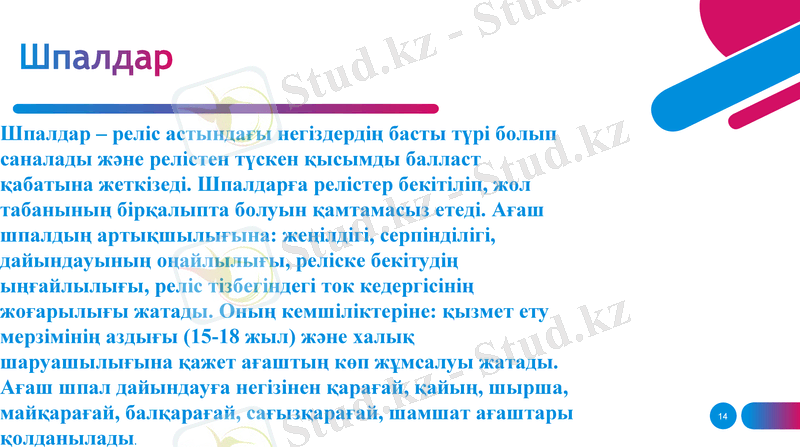

Шпалдар – реліс астындағы негіздердің басты түрі болып
саналады және релістен түскен қысымды балласт
қабатына жеткізеді. Шпалдарға релістер бекітіліп, жол
табанының бірқалыпта болуын қамтамасыз етеді. Ағаш
шпалдың артықшылығына: жеңілдігі, серпінділігі,
дайындауының оңайлылығы, реліске бекітудің
ыңғайлылығы, реліс тізбегіндегі ток кедергісінің
жоғарылығы жатады. Оның кемшіліктеріне: қызмет ету
мерзімінің аздығы (15-18 жыл) және халық
шаруашылығына қажет ағаштың көп жұмсалуы жатады.
Ағаш шпал дайындауға негізінен қарағай, қайың, шырша,
майқарағай, балқарағай, сағызқарағай, шамшат ағаштары 14

қолданылады.
Көлденең кескіннің түріне қарағанда ағаш шпалдары екі түрде дайындалады:
төрт жағынан кесілген пішінді (А түрде) және екі жақты кесілген жартылай
пішінді (Б түрде) үстінен және астынан кесілген (1-сурет). Қазіргі ағаш
шпалдардың қалыпты ұзындығы – 2750 мм.

Сурет 1. Ағаш шпалдардың көлденең пішіні 15
1957 ж. бастап теміржолда алдын-ала кернелген шегенді темірбетон
шпалды пайдалану кеңінен тарай бастады (1-сурет). Олардың құндылығы:
төзімділігінде (40-50 жыл), жолдың орнықтылығының жоғарылығында,
мұны олардың бірдей мөлшерлігімен және бірдей серпінділігімен
түсіндіруге болады.

Сурет 1. Темірбетонды шпалдың пішіні 16
Шпалдардың реліс буынына салыну тәртібін шпалдар жаймасы деп атайды. Теміржолда
шпалдарды салу сәйкестігіне байланысты төрт түрлі жайма пайдаланылады. Жайманың
түріне байланысты 1 км жолға 1440, 1600, 1840 және 2000 дана шпал салынады. Аралық
бекітпелер негізінен тұтас, аралас және бөлек бекітпелер болып үш түрге бөлінеді (1-сурет).
Реліс буындарын өзара жалғастыру түйіспе бекітпелердің көмегімен жүзеге асырылады
(2-сурет). Екі шүйделі жапсырмаларды беріктігі жоғары болаттан жасап, суарады.
Жапсырмалар сияқты бұрандалары да берік болуы тиіс. Олардың арасына серіппелі
тығырықтар салады.

Сүрет 1 Сурет 2. Аспалы түйіспедегі екі шүйделі
1 – реліс; 2 – шоқ шеге; 3 – темір төсем; жапсырма 17

4 – шпал
Назарларыңызға
рахмет!
