Тақырыбы:
Қазандық қондырғы

Пәні: Химиялық өндірістің екінші ретті энергиялық қорларының технологиясы
Орындаған: Ғалымжанова Қ.А
Тобы: ХТОВ-19 СПО
Тексерген: Имангалиева А.У

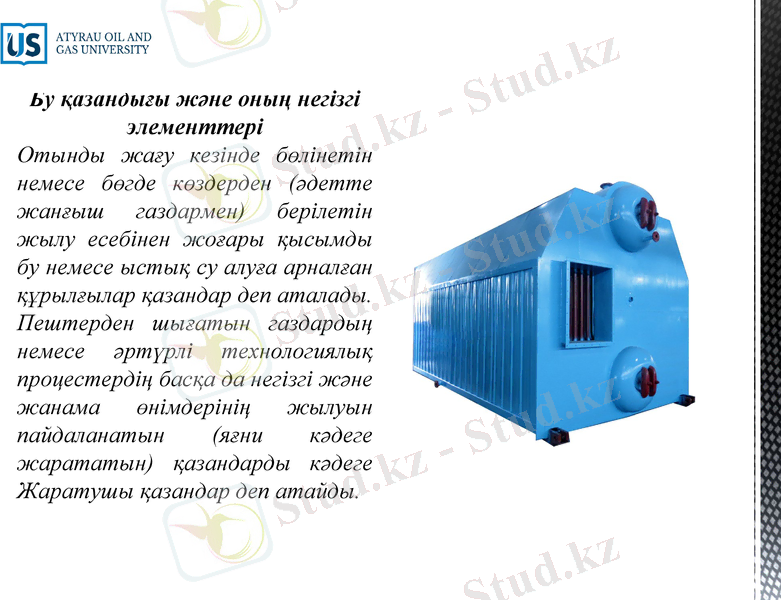

Бу қазандығы және оның негізгі
элементтері
Отынды жағу кезінде бөлінетін
немесе бөгде көздерден (әдетте
жанғыш газдармен) берілетін
жылу есебінен жоғары қысымды
бу немесе ыстық су алуға арналған
құрылғылар қазандар деп
аталады. Пештерден шығатын
газдардың немесе әртүрлі
технологиялық процестердің басқа
да негізгі және жанама
өнімдерінің жылуын
пайдаланатын (яғни кәдеге
жарататын) қазандарды кәдеге
Жаратушы қазандар деп атайды.

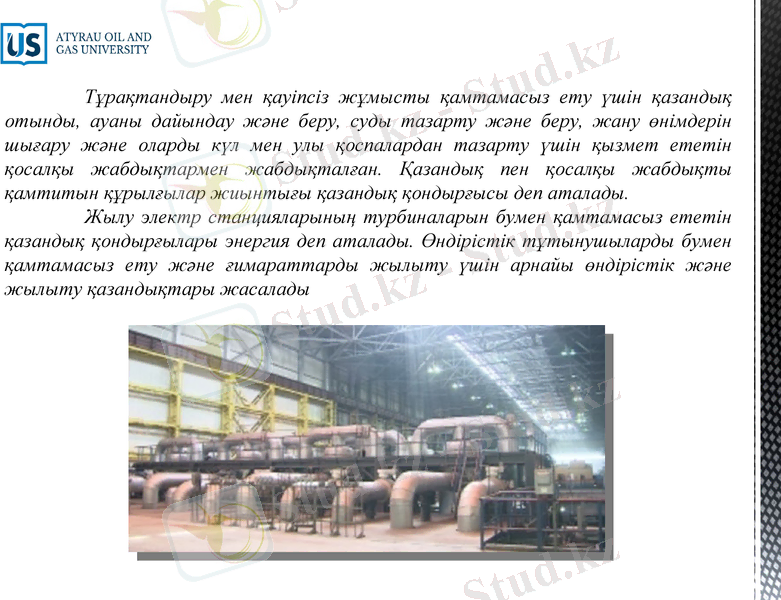

Тұрақтандыру мен қауіпсіз жұмысты қамтамасыз ету үшін қазандық
отынды, ауаны дайындау және беру, суды тазарту және беру, жану өнімдерін
шығару және оларды күл мен улы қоспалардан тазарту үшін қызмет ететін
қосалқы жабдықтармен жабдықталған. Қазандық пен қосалқы жабдықты
қамтитын құрылғылар жиынтығы қазандық қондырғысы деп аталады.
Жылу электр станцияларының турбиналарын бумен қамтамасыз ететін
қазандық қондырғылары энергия деп аталады. Өндірістік тұтынушыларды бумен
қамтамасыз ету және ғимараттарды жылыту үшін арнайы өндірістік және
жылыту қазандықтары жасалады
Тарихи тұрғыдан алғанда, бу
қазандықтарының дамуы бу өнімділігін,
сенімділігі мен қауіпсіздігін арттыру,
тиімділікті арттыру және металл
конструкцияларының массасын азайту
бағытында жүрді.

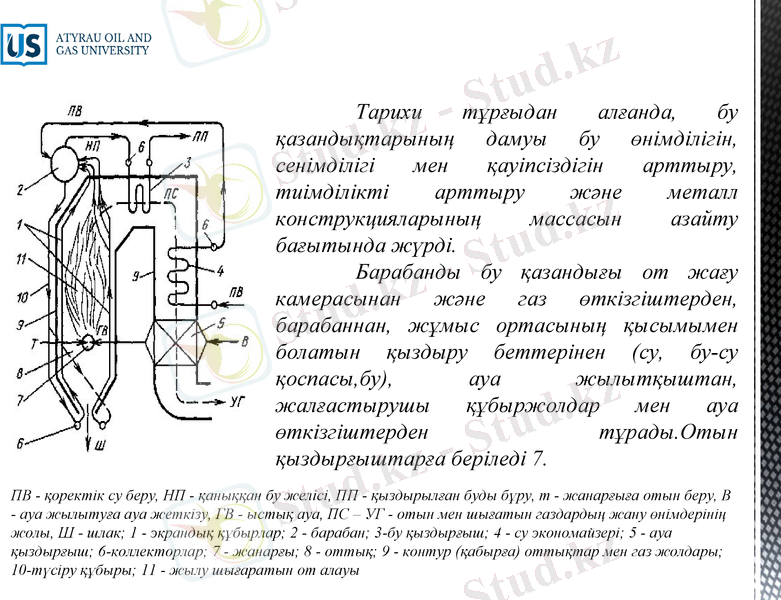

Барабанды бу қазандығы от жағу
камерасынан және газ өткізгіштерден,
барабаннан, жұмыс ортасының қысымымен
болатын қыздыру беттерінен (су, бу-су
қоспасы,бу), ауа жылытқыштан,
жалғастырушы құбыржолдар мен ауа
өткізгіштерден тұрады.Отын
қыздырғыштарға беріледі 7.
ПВ - қоректік су беру, НП - қаныққан бу желісі, ПП - қыздырылған буды бұру, т - жанарғыға отын беру, В -
ауа жылытуға ауа жеткізу, ГВ - ыстық ауа, ПС – УГ - отын мен шығатын газдардың жану өнімдерінің
жолы, Ш - шлак; 1 - экрандық құбырлар; 2 - барабан; 3-бу қыздырғыш; 4 - су экономайзері; 5 - ауа
қыздырғыш; 6-коллекторлар; 7 - жанарғы; 8 - оттық; 9 - контур (қабырға) оттықтар мен газ жолдары;
10-түсіру құбыры; 11 - жылу шығаратын от алауы

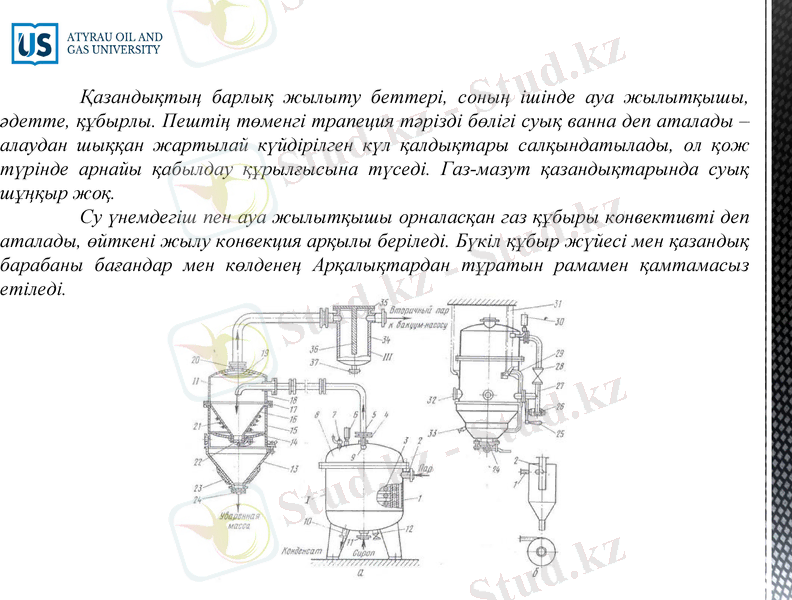

Қазандықтың барлық жылыту беттері, соның ішінде ауа жылытқышы,
әдетте, құбырлы. Пештің төменгі трапеция тәрізді бөлігі суық ванна деп аталады –
алаудан шыққан жартылай күйдірілген күл қалдықтары салқындатылады, ол қож
түрінде арнайы қабылдау құрылғысына түседі. Газ-мазут қазандықтарында суық
шұңқыр жоқ.
Су үнемдегіш пен ауа жылытқышы орналасқан газ құбыры конвективті деп
аталады, өйткені жылу конвекция арқылы беріледі. Бүкіл құбыр жүйесі мен қазандық
барабаны бағандар мен көлденең Арқалықтардан тұратын рамамен қамтамасыз
етіледі.

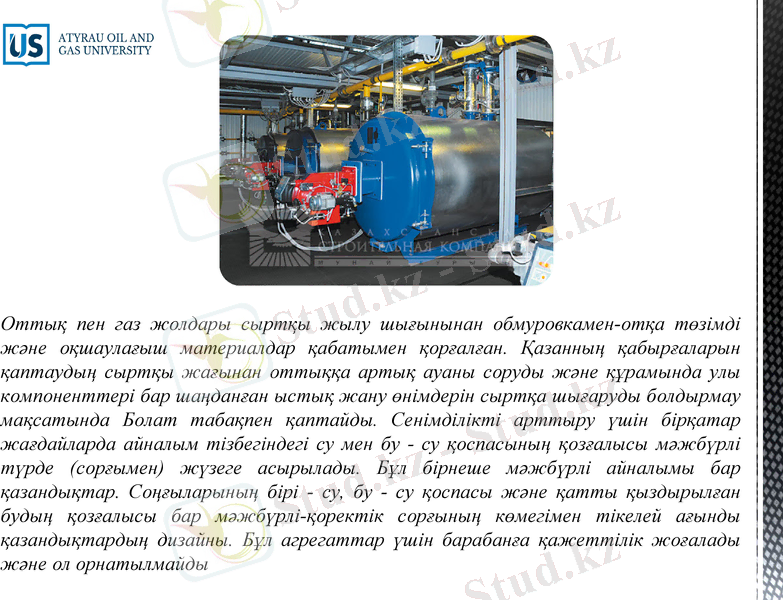

Оттық пен газ жолдары сыртқы жылу шығынынан обмуровкамен-отқа төзімді
және оқшаулағыш материалдар қабатымен қорғалған. Қазанның қабырғаларын
қаптаудың сыртқы жағынан оттыққа артық ауаны соруды және құрамында улы
компоненттері бар шаңданған ыстық жану өнімдерін сыртқа шығаруды болдырмау
мақсатында Болат табақпен қаптайды. Сенімділікті арттыру үшін бірқатар
жағдайларда айналым тізбегіндегі су мен бу - су қоспасының қозғалысы мәжбүрлі
түрде (сорғымен) жүзеге асырылады. Бұл бірнеше мәжбүрлі айналымы бар
қазандықтар. Соңғыларының бірі - су, бу - су қоспасы және қатты қыздырылған
будың қозғалысы бар мәжбүрлі-қоректік сорғының көмегімен тікелей ағынды
қазандықтардың дизайны. Бұл агрегаттар үшін барабанға қажеттілік жоғалады
және ол орнатылмайды

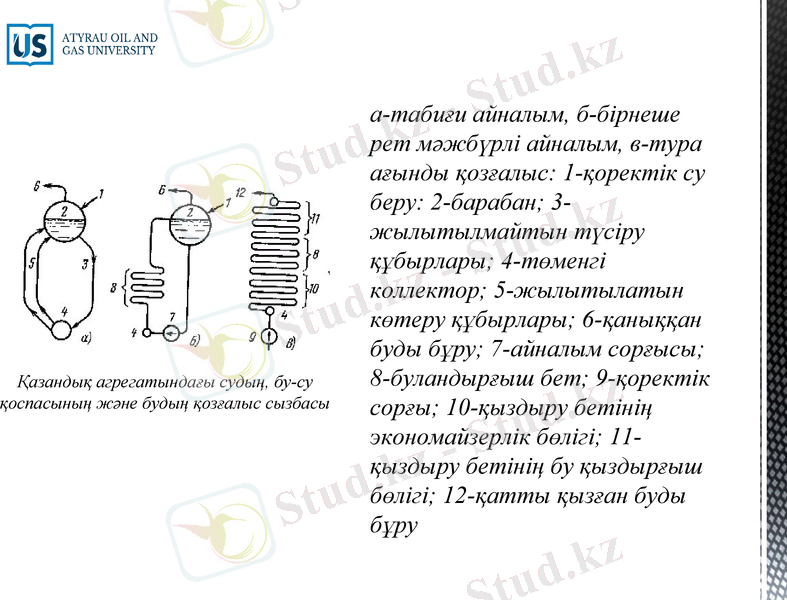

а-табиғи айналым, б-бірнеше
рет мәжбүрлі айналым, в-тура
ағынды қозғалыс: 1-қоректік су
беру: 2-барабан; 3-
жылытылмайтын түсіру
құбырлары; 4-төменгі
коллектор; 5-жылытылатын
көтеру құбырлары; 6-қаныққан
буды бұру; 7-айналым сорғысы;
Қазандық агрегатындағы судың, бу-су 8-буландырғыш бет; 9-қоректік
қоспасының және будың қозғалыс сызбасы сорғы; 10-қыздыру бетінің
экономайзерлік бөлігі; 11-
қыздыру бетінің бу қыздырғыш
бөлігі; 12-қатты қызған буды
бұру

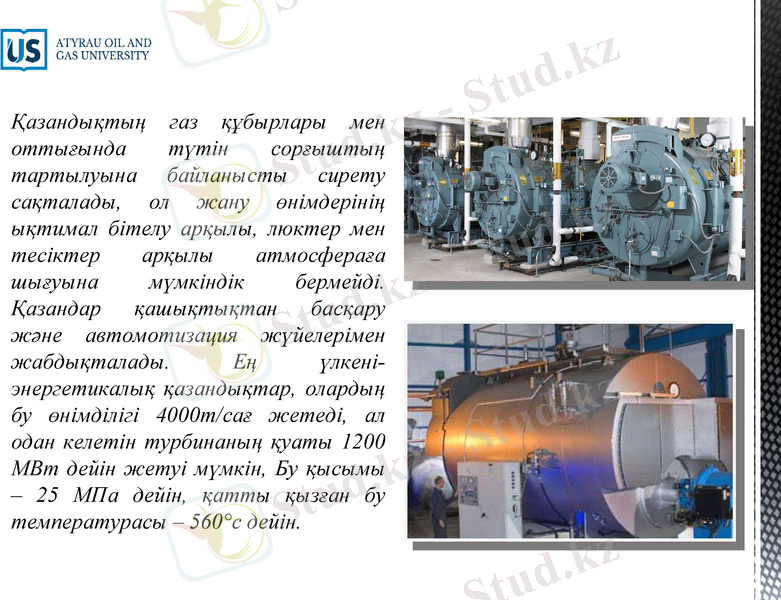

Қазандықтың газ құбырлары мен
оттығында түтін сорғыштың
тартылуына байланысты сирету
сақталады, ол жану өнімдерінің
ықтимал бітелу арқылы, люктер мен
тесіктер арқылы атмосфераға
шығуына мүмкіндік бермейді.
Қазандар қашықтықтан басқару
және автомотизация жүйелерімен
жабдықталады. Ең үлкені-
энергетикалық қазандықтар, олардың
бу өнімділігі 4000т/сағ жетеді, ал
одан келетін турбинаның қуаты 1200
МВт дейін жетуі мүмкін, Бу қысымы
– 25 МПа дейін, қатты қызған бу
температурасы – 560°с дейін.
