Мұнай және газ ұңғыларын
бұрғылау.
Қарастырылатын сұрақтар:

1. Ұңғы туралы түсінік және
ұңғыма конструкциясы
2. Ұңғыманы бұрғылау
тәсілдері
3. Бұрғылау қашаулары

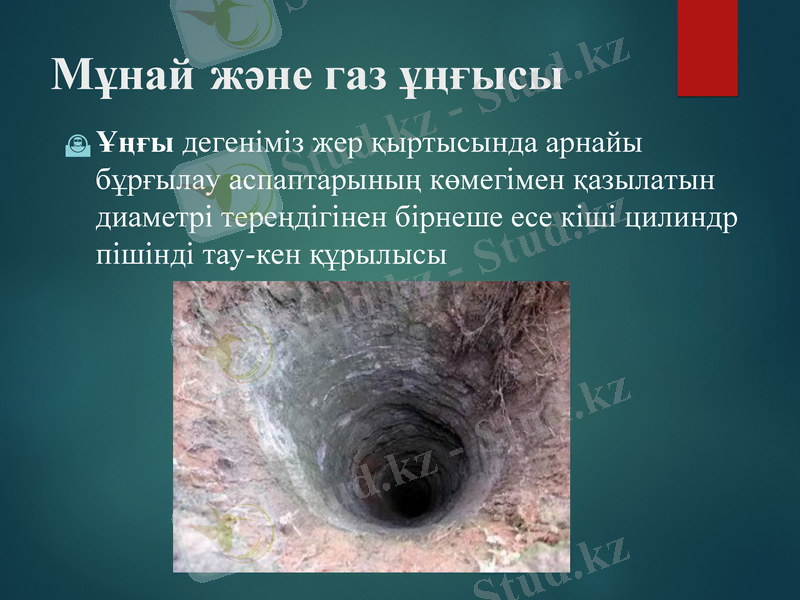

Мұнай және газ ұңғысы
Ұңғы дегеніміз жер қыртысында арнайы
бұрғылау аспаптарының көмегімен қазылатын
диаметрі тереңдігінен бірнеше есе кіші цилиндр
пішінді тау-кен құрылысы

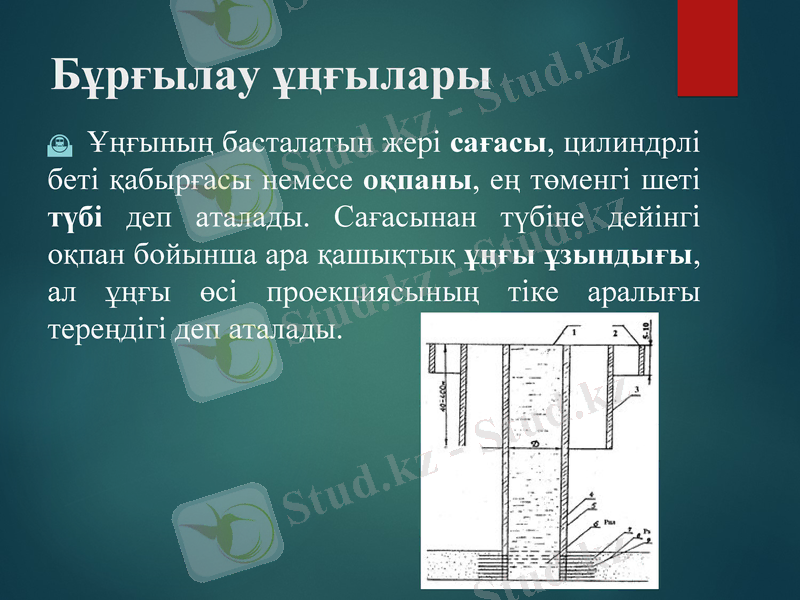

Бұрғылау ұңғылары
Ұңғының басталатын жері сағасы,
цилиндрлі беті қабырғасы немесе оқпаны, ең
төменгі шеті түбі деп аталады. Сағасынан түбіне
дейінгі оқпан бойынша ара қашықтық ұңғы
ұзындығы, ал ұңғы өсі проекциясының тіке
аралығы тереңдігі деп аталады.

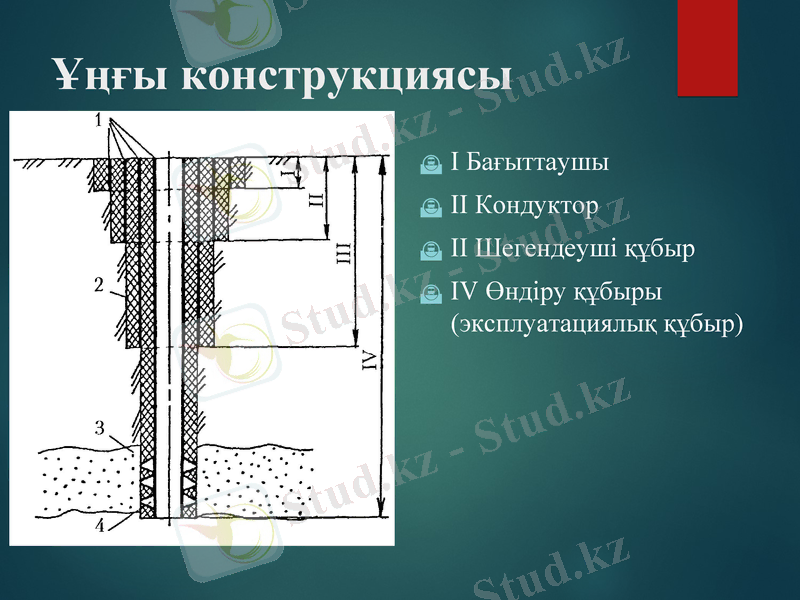

Ұңғы конструкциясы
I Бағыттаушы
II Кондуктор
II Шегендеуші құбыр
IV Өндіру құбыры
(эксплуатациялық құбыр)

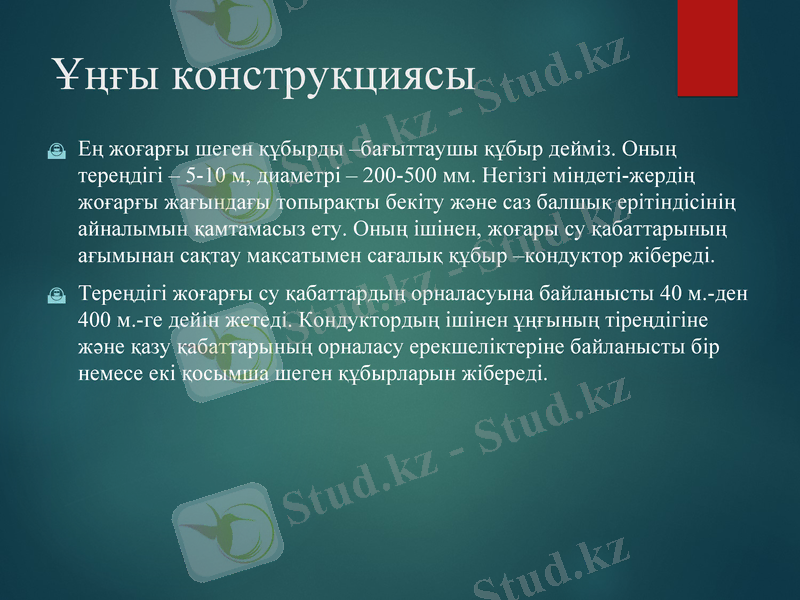

Ұңғы конструкциясы
Ең жоғарғы шеген құбырды –бағыттаушы құбыр дейміз.
Оның тереңдігі – 5-10 м, диаметрі – 200-500 мм. Негізгі
міндеті-жердің жоғарғы жағындағы топырақты бекіту және
саз балшық ерітіндісінің айналымын қамтамасыз ету. Оның
ішінен, жоғары су қабаттарының ағымынан сақтау
мақсатымен сағалық құбыр –кондуктор жібереді.
Тереңдігі жоғарғы су қабаттардың орналасуына байланысты
40 м.-ден 400 м.-ге дейін жетеді. Кондуктордың ішінен
ұңғының тіреңдігіне және қазу қабаттарының орналасу
ерекшеліктеріне байланысты бір немесе екі қосымша шеген
құбырларын жібереді.

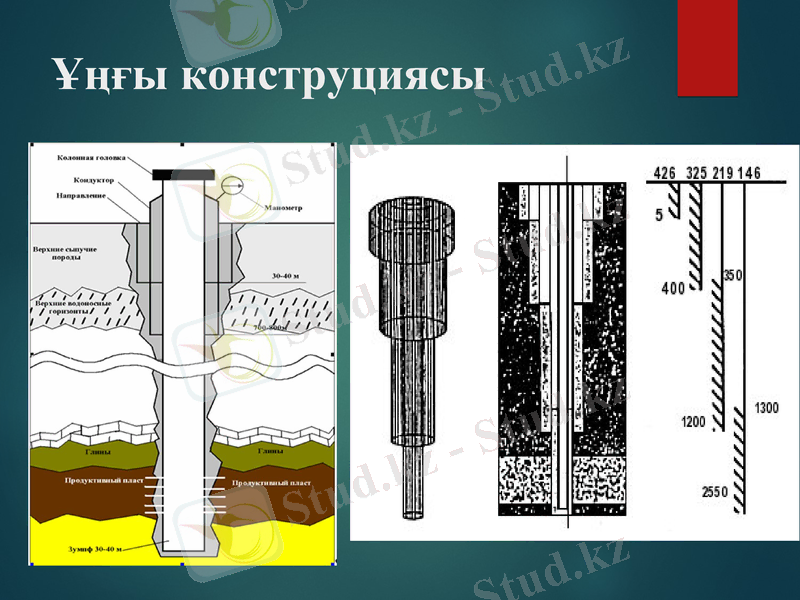

Ұңғы конструциясы

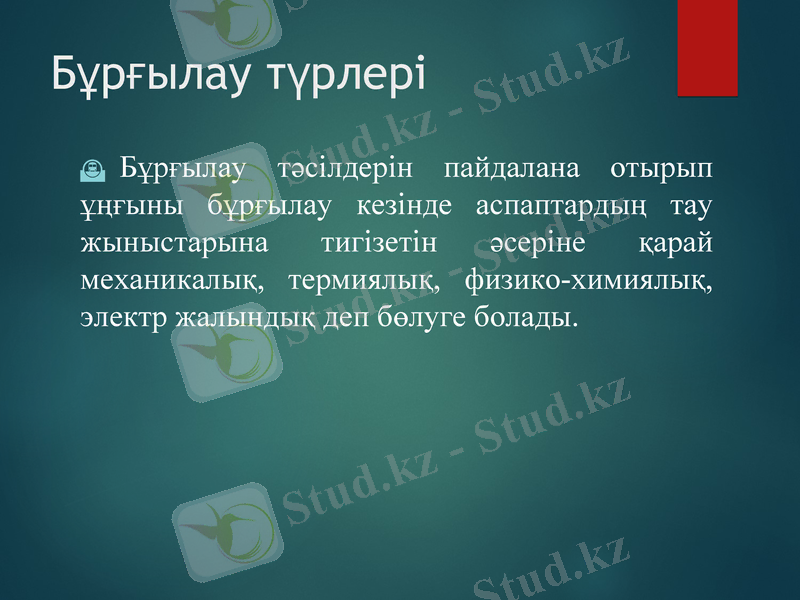

Бұрғылау түрлері
Бұрғылау тәсілдерін пайдалана отырып
ұңғыны бұрғылау кезінде аспаптардың тау
жыныстарына тигізетін әсеріне қарай
механикалық, термиялық, физико-химиялық,
электр жалындық деп бөлуге болады.

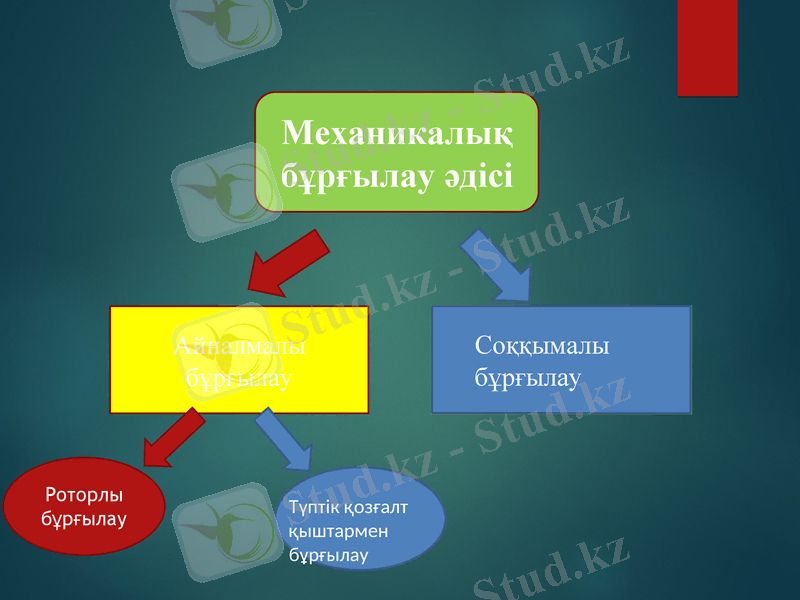

Механикалық
бұрғылау әдісі

Айналмалы Соққымалы
бұрғылау бұрғылау

Роторлы
бұрғыла Түптік қозғалт
у қыштармен
бұрғылау

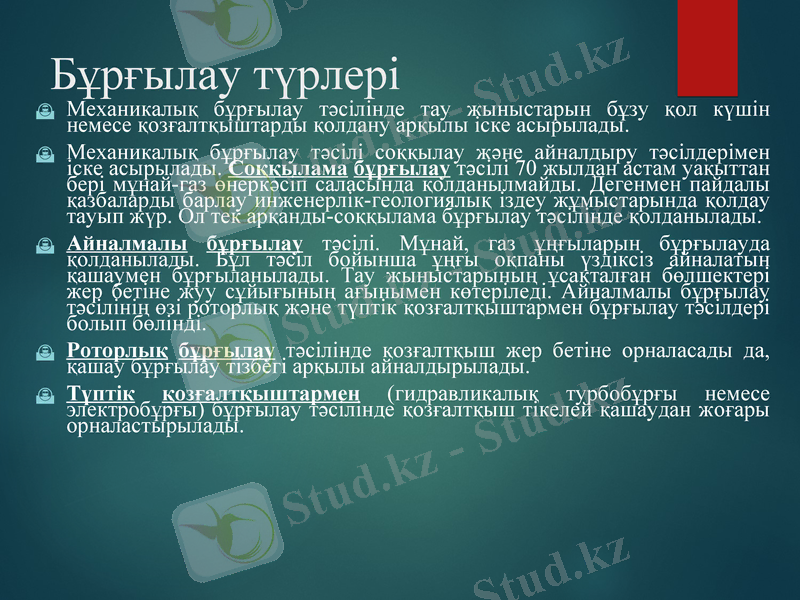

Бұрғылау түрлері
Механикалық бұрғылау тәсілінде тау жыныстарын бұзу қол күшін
немесе қозғалтқыштарды қолдану арқылы іске асырылады.
Механикалық бұрғылау тәсілі соққылау және айналдыру тәсілдерімен
іске асырылады. Соққылама бұрғылау тәсілі 70 жылдан астам
уақыттан бері мұнай-газ өнеркәсіп саласында қолданылмайды.
Дегенмен пайдалы қазбаларды барлау инженерлік-геологиялық іздеу
жұмыстарында қолдау тауып жүр. Ол тек арқанды-соққылама бұрғылау
тәсілінде қолданылады.
Айналмалы бұрғылау тәсілі. Мұнай, газ ұңғыларын бұрғылауда
қолданылады. Бұл тәсіл бойынша ұңғы оқпаны үздіксіз айналатын
қашаумен бұрғыланылады. Тау жыныстарының ұсақталған бөлшектері
жер бетіне жуу сұйығының ағынымен көтеріледі. Айналмалы бұрғылау
тәсілінің өзі роторлық және түптік қозғалтқыштармен бұрғылау
тәсілдері болып бөлінді.
Роторлық бұрғылау тәсілінде қозғалтқыш жер бетіне орналасады да,
қашау бұрғылау тізбегі арқылы айналдырылады.
Түптік қозғалтқыштармен (гидравликалық турбобұрғы немесе
электробұрғы) бұрғылау тәсілінде қозғалтқыш тікелей қашаудан
жоғары орналастырылады.

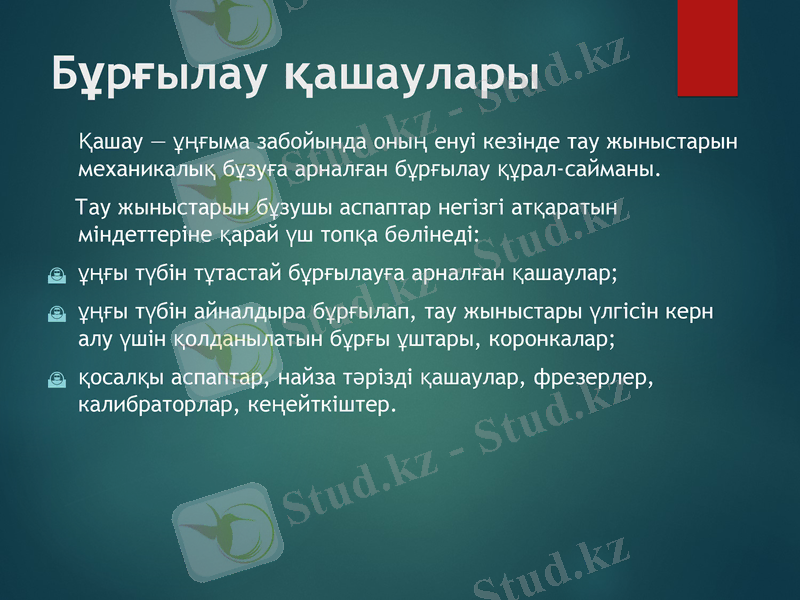

Бұрғылау қашаулары
Қашау — ұңғыма забойында оның енуі кезінде тау
жыныстарын механикалық бұзуға арналған бұрғылау
құрал-сайманы.
Тау жыныстарын бұзушы аспаптар негізгі атқаратын
міндеттеріне қарай үш топқа бөлінеді:
ұңғы түбін тұтастай бұрғылауға арналған қашаулар;
ұңғы түбін айналдыра бұрғылап, тау жыныстары үлгісін
керн алу үшін қолданылатын бұрғы ұштары,
коронкалар;
қосалқы аспаптар, найза тәрізді қашаулар, фрезерлер,
калибраторлар, кеңейткіштер.

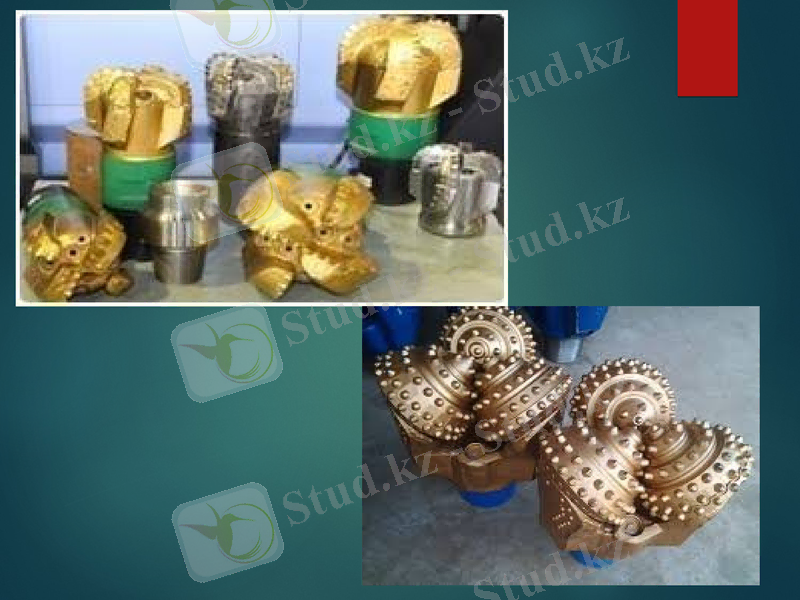

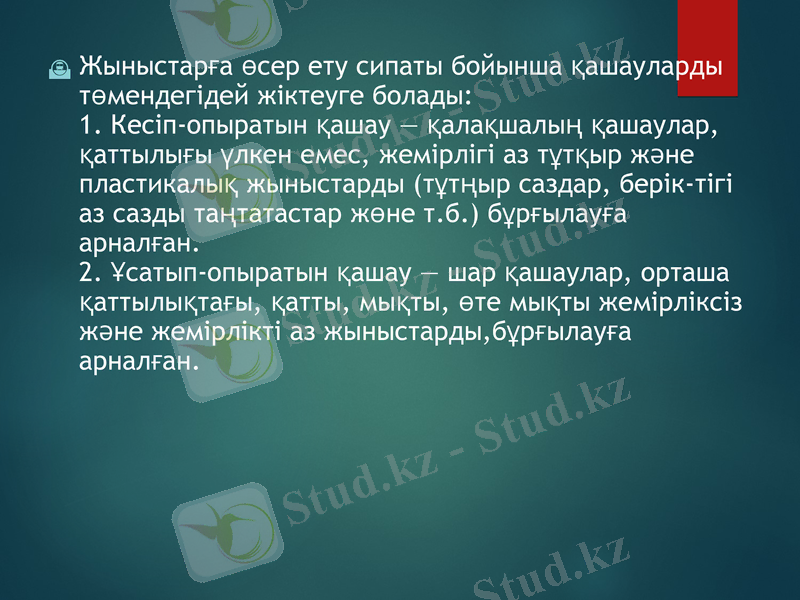

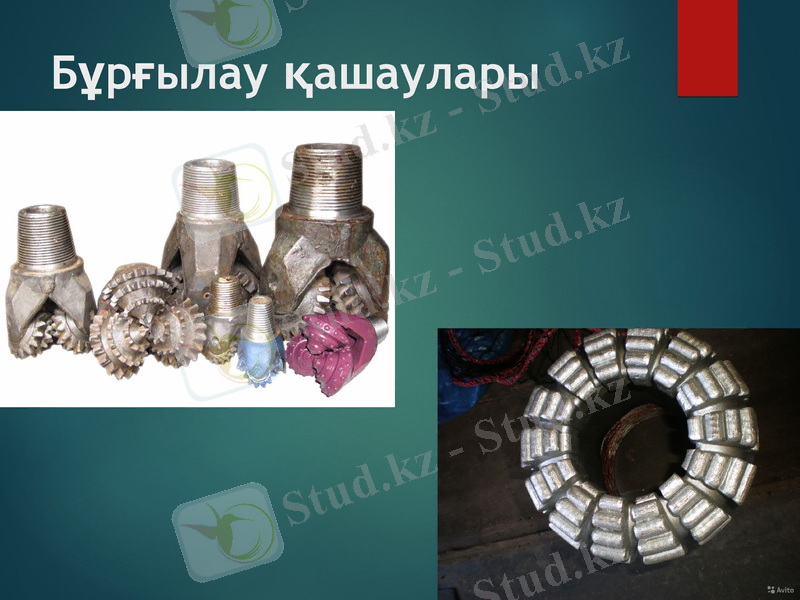

Бұрғылау қашаулары
Жыныстарға өсер ету сипаты бойынша
қашауларды төмендегідей жіктеуге болады:
1. Кесіп-опыратын қашау — қалақшалың
қашаулар, қаттылығы үлкен емес, жемірлігі аз
тұтқыр және пластикалық жыныстарды
(тұтңыр саздар, берік-тігі аз сазды
таңтатастар жөне т.б.) бұрғылауға арналған.
2. Ұсатып-опыратын қашау — шар қашаулар,
орташа қаттылықтағы, қатты, мықты, өте
мықты жемірліксіз және жемірлікті аз
жыныстарды,бұрғылауға арналған.

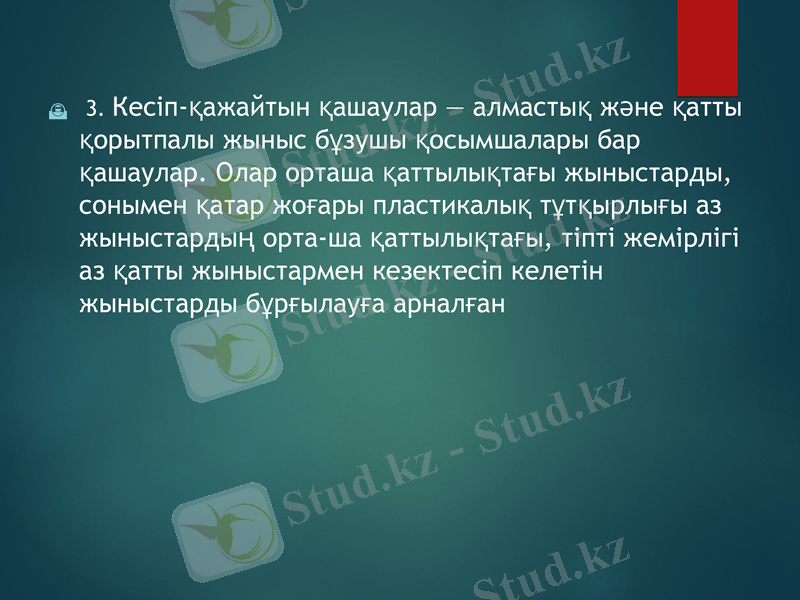

3. Кесіп-қажайтын қашаулар — алмастық
және қатты қорытпалы жыныс бұзушы
қосымшалары бар қашаулар. Олар орташа
қаттылықтағы жыныстарды, сонымен қатар
жоғары пластикалық тұтқырлығы аз
жыныстардың орта-ша қаттылықтағы, тіпті
жемірлігі аз қатты жыныстармен кезектесіп
келетін жыныстарды бұрғылауға арналған
