Радиалды поршенді сорғылар

Презентация қосу

Винтті насостар және
гидроқозғалтқыштар
Орындаған: Зайлағиев А.Ж.
Мажитов М.М.
Жумагалиев М.
Махамбетов Б.
Лукманов Б.
Мақсотқызы Н.

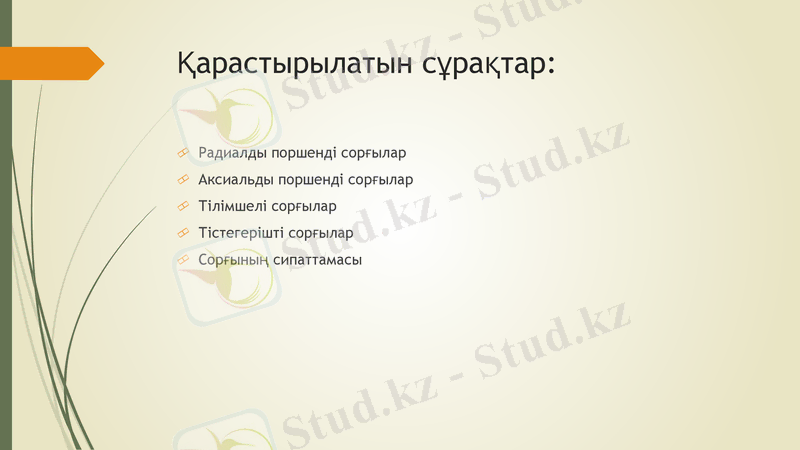

Қарастырылатын сұрақтар:

Радиалды поршенді сорғылар
Аксиальды поршенді сорғылар
Тілімшелі сорғылар
Тістегерішті сорғылар
Сорғының сипаттамасы

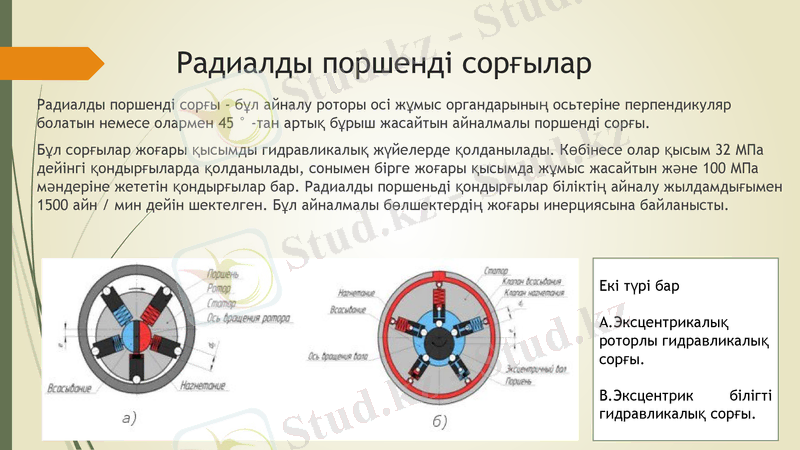

Радиалды поршенді сорғылар
Радиалды поршенді сорғы - бұл айналу роторы осі жұмыс органдарының осьтеріне
перпендикуляр болатын немесе олармен 45 ° -тан артық бұрыш жасайтын айналмалы
поршенді сорғы.
Бұл сорғылар жоғары қысымды гидравликалық жүйелерде қолданылады. Көбінесе олар
қысым 32 МПа дейінгі қондырғыларда қолданылады, сонымен бірге жоғары қысымда жұмыс
жасайтын және 100 МПа мәндеріне жететін қондырғылар бар. Радиалды поршеньді
қондырғылар біліктің айналу жылдамдығымен 1500 айн / мин дейін шектелген. Бұл
айналмалы бөлшектердің жоғары инерциясына байланысты.

Екі түрі бар

А.Эксцентрикалық
роторлы
гидравликалық
сорғы.

В.Эксцентрик білігті
гидравликалық
сорғы.

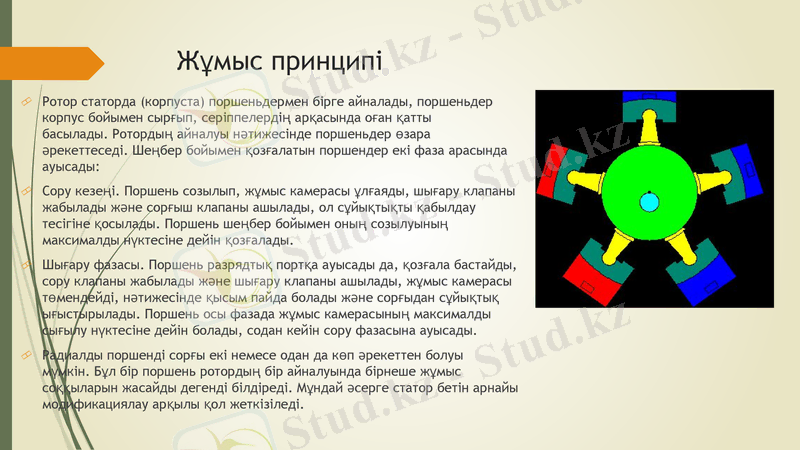

Жұмыс принципі

Ротор статорда (корпуста) поршеньдермен бірге айналады,
поршеньдер корпус бойымен сырғып, серіппелердің арқасында
оған қатты басылады. Ротордың айналуы нәтижесінде поршеньдер
өзара әрекеттеседі. Шеңбер бойымен қозғалатын поршендер екі
фаза арасында ауысады:
Сору кезеңі. Поршень созылып, жұмыс камерасы ұлғаяды, шығару
клапаны жабылады және сорғыш клапаны ашылады, ол
сұйықтықты қабылдау тесігіне қосылады. Поршень шеңбер
бойымен оның созылуының максималды нүктесіне дейін
қозғалады.
Шығару фазасы. Поршень разрядтық портқа ауысады да, қозғала
бастайды, сору клапаны жабылады және шығару клапаны
ашылады, жұмыс камерасы төмендейді, нәтижесінде қысым пайда
болады және сорғыдан сұйықтық ығыстырылады. Поршень осы
фазада жұмыс камерасының максималды сығылу нүктесіне дейін
болады, содан кейін сору фазасына ауысады.
Радиалды поршенді сорғы екі немесе одан да көп әрекеттен болуы
мүмкін. Бұл бір поршень ротордың бір айналуында бірнеше жұмыс
соққыларын жасайды дегенді білдіреді. Мұндай әсерге статор
бетін арнайы модификациялау арқылы қол жеткізіледі.

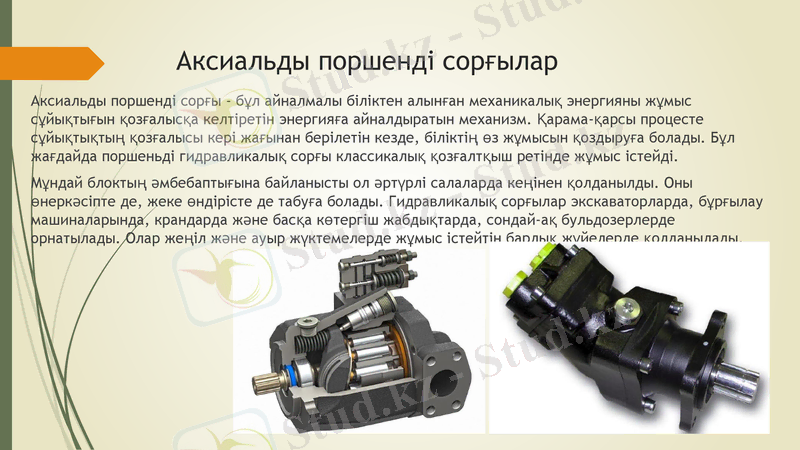

Аксиальды поршенді сорғылар

Аксиальды поршенді сорғы - бұл айналмалы біліктен алынған механикалық энергияны
жұмыс сұйықтығын қозғалысқа келтіретін энергияға айналдыратын механизм. Қарама-
қарсы процесте сұйықтықтың қозғалысы кері жағынан берілетін кезде, біліктің өз жұмысын
қоздыруға болады. Бұл жағдайда поршеньді гидравликалық сорғы классикалық
қозғалтқыш ретінде жұмыс істейді.
Мұндай блоктың әмбебаптығына байланысты ол әртүрлі салаларда кеңінен
қолданылды. Оны өнеркәсіпте де, жеке өндірісте де табуға болады. Гидравликалық
сорғылар экскаваторларда, бұрғылау машиналарында, крандарда және басқа көтергіш
жабдықтарда, сондай-ақ бульдозерлерде орнатылады. Олар жеңіл және ауыр
жүктемелерде жұмыс істейтін барлық жүйелерде қолданылады.

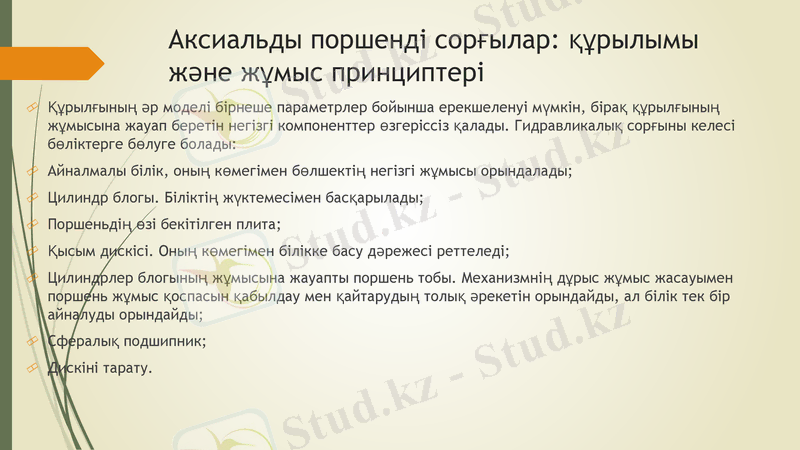

Аксиальды поршенді сорғылар: құрылымы және жұмыс
принциптері

Құрылғының әр моделі бірнеше параметрлер бойынша ерекшеленуі мүмкін, бірақ
құрылғының жұмысына жауап беретін негізгі компоненттер өзгеріссіз
қалады. Гидравликалық сорғыны келесі бөліктерге бөлуге болады:
Айналмалы білік, оның көмегімен бөлшектің негізгі жұмысы орындалады;
Цилиндр блогы. Біліктің жүктемесімен басқарылады;
Поршеньдің өзі бекітілген плита;
Қысым дискісі. Оның көмегімен білікке басу дәрежесі реттеледі;
Цилиндрлер блогының жұмысына жауапты поршень тобы. Механизмнің дұрыс жұмыс
жасауымен поршень жұмыс қоспасын қабылдау мен қайтарудың толық әрекетін
орындайды, ал білік тек бір айналуды орындайды;
Сфералық подшипник;
Дискіні тарату.

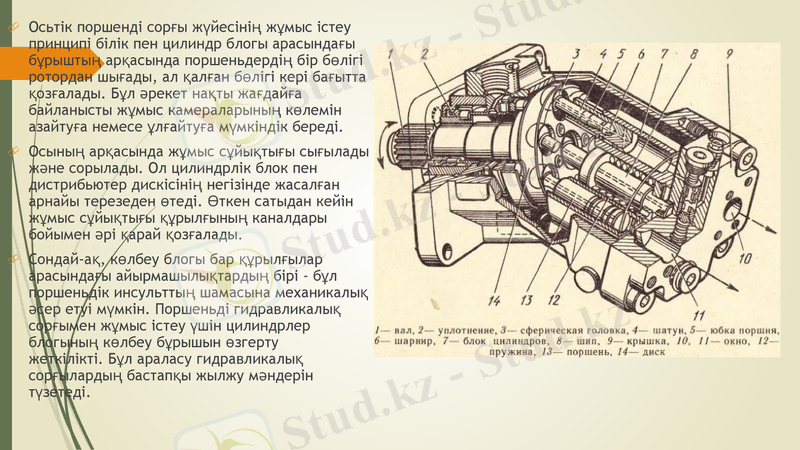

Осьтік поршенді сорғы жүйесінің жұмыс істеу
принципі білік пен цилиндр блогы
арасындағы бұрыштың арқасында
поршеньдердің бір бөлігі ротордан шығады,
ал қалған бөлігі кері бағытта қозғалады. Бұл
әрекет нақты жағдайға байланысты жұмыс
камераларының көлемін азайтуға немесе
ұлғайтуға мүмкіндік береді.
Осының арқасында жұмыс сұйықтығы
сығылады және сорылады. Ол цилиндрлік
блок пен дистрибьютер дискісінің негізінде
жасалған арнайы терезеден өтеді. Өткен
сатыдан кейін жұмыс сұйықтығы құрылғының
каналдары бойымен әрі қарай қозғалады.
Сондай-ақ, көлбеу блогы бар құрылғылар
арасындағы айырмашылықтардың бірі - бұл
поршеньдік инсульттың шамасына
механикалық әсер етуі мүмкін. Поршеньді
гидравликалық сорғымен жұмыс істеу үшін
цилиндрлер блогының көлбеу бұрышын
өзгерту жеткілікті. Бұл араласу
гидравликалық сорғылардың бастапқы
жылжу мәндерін түзетеді.

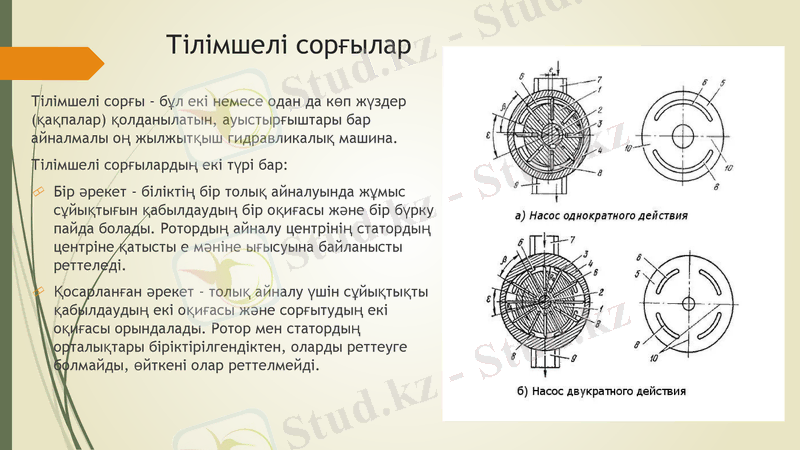

Тілімшелі сорғылар

Тілімшелі сорғы - бұл екі немесе одан да көп жүздер
(қақпалар) қолданылатын, ауыстырғыштары бар
айналмалы оң жылжытқыш гидравликалық машина.
Тілімшелі сорғылардың екі түрі бар:
Бір әрекет - біліктің бір толық айналуында жұмыс
сұйықтығын қабылдаудың бір оқиғасы және бір
бүрку пайда болады. Ротордың айналу центрінің
статордың центріне қатысты e мәніне ығысуына
байланысты реттеледі.
Қосарланған әрекет - толық айналу үшін
сұйықтықты қабылдаудың екі оқиғасы және
сорғытудың екі оқиғасы орындалады. Ротор мен
статордың орталықтары біріктірілгендіктен,
оларды реттеуге болмайды, өйткені олар
реттелмейді.

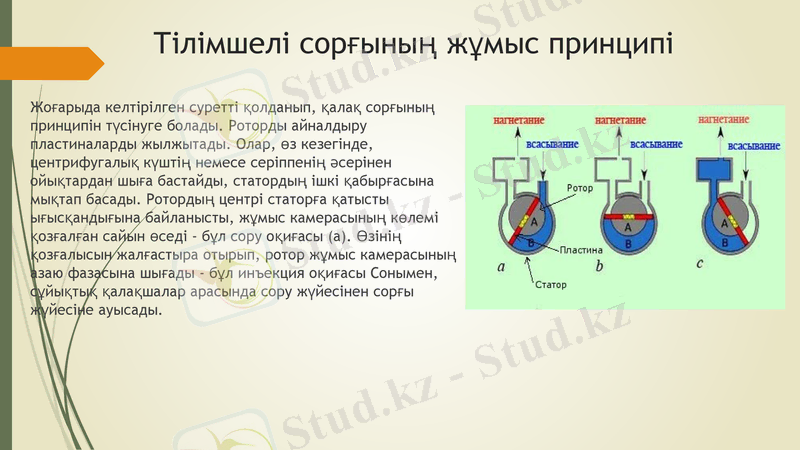

Тілімшелі сорғының жұмыс
принципі
Жоғарыда келтірілген суретті қолданып, қалақ
сорғының принципін түсінуге болады. Роторды
айналдыру пластиналарды жылжытады. Олар, өз
кезегінде, центрифугалық күштің немесе серіппенің
әсерінен ойықтардан шыға бастайды, статордың
ішкі қабырғасына мықтап басады. Ротордың центрі
статорға қатысты ығысқандығына байланысты,
жұмыс камерасының көлемі қозғалған сайын өседі -
бұл сору оқиғасы (а). Өзінің қозғалысын жалғастыра
отырып, ротор жұмыс камерасының азаю фазасына
шығады - бұл инъекция оқиғасы Сонымен, сұйықтық
қалақшалар арасында сору жүйесінен сорғы
жүйесіне ауысады.

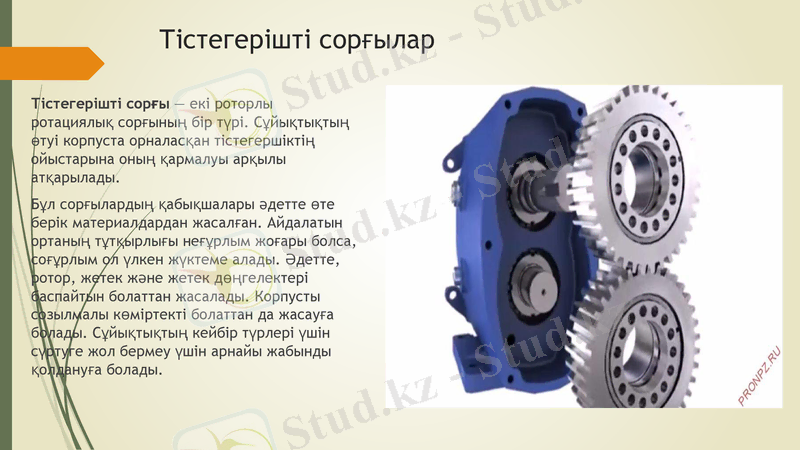

Тістегерішті сорғылар

Тістегерішті сорғы — екі роторлы
ротациялық сорғының бір түрі.
Сұйықтықтың өтуі корпуста орналасқан
тістегершіктің ойыстарына оның
қармалуы арқылы атқарылады.
Бұл сорғылардың қабықшалары әдетте
өте берік материалдардан
жасалған. Айдалатын ортаның
тұтқырлығы неғұрлым жоғары болса,
соғұрлым ол үлкен жүктеме
алады. Әдетте, ротор, жетек және
жетек дөңгелектері баспайтын
болаттан жасалады. Корпусты
созылмалы көміртекті болаттан да
жасауға болады. Сұйықтықтың кейбір
түрлері үшін сүртуге жол бермеу үшін
арнайы жабынды қолдануға болады.

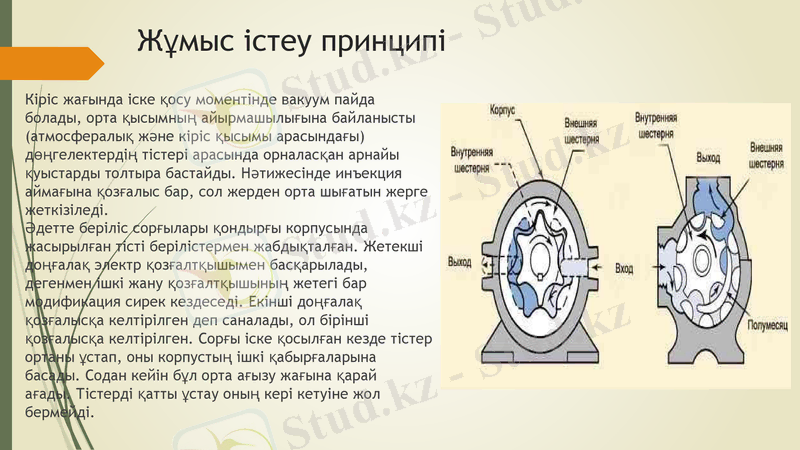

Жұмыс істеу принципі
Кіріс жағында іске қосу моментінде вакуум пайда
болады, орта қысымның айырмашылығына
байланысты (атмосфералық және кіріс қысымы
арасындағы) дөңгелектердің тістері арасында
орналасқан арнайы қуыстарды толтыра
бастайды. Нәтижесінде инъекция аймағына қозғалыс
бар, сол жерден орта шығатын жерге жеткізіледі.
Әдетте беріліс сорғылары қондырғы корпусында
жасырылған тісті берілістермен
жабдықталған. Жетекші доңғалақ электр
қозғалтқышымен басқарылады, дегенмен ішкі жану
қозғалтқышының жетегі бар модификация сирек
кездеседі. Екінші доңғалақ қозғалысқа келтірілген
деп саналады, ол бірінші қозғалысқа
келтірілген. Сорғы іске қосылған кезде тістер ортаны
ұстап, оны корпустың ішкі қабырғаларына
басады. Содан кейін бұл орта ағызу жағына қарай
ағады. Тістерді қатты ұстау оның кері кетуіне жол
бермейді.

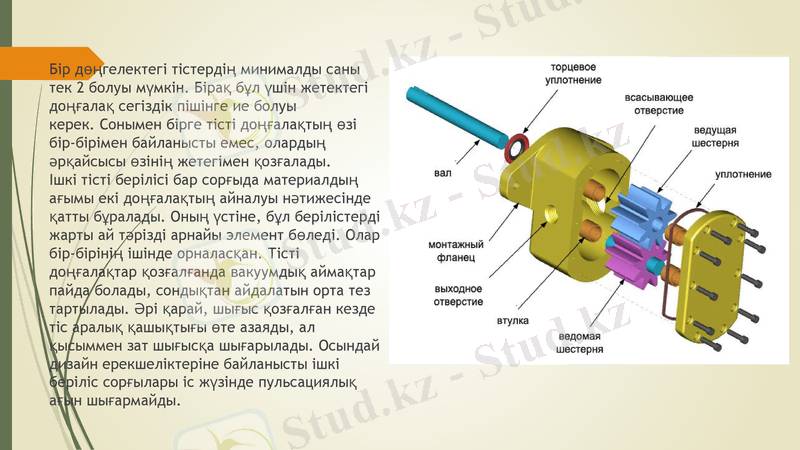

Бір дөңгелектегі тістердің минималды саны
тек 2 болуы мүмкін. Бірақ бұл үшін
жетектегі доңғалақ сегіздік пішінге ие
болуы керек. Сонымен бірге тісті
доңғалақтың өзі бір-бірімен байланысты
емес, олардың әрқайсысы өзінің жетегімен
қозғалады.
Ішкі тісті берілісі бар сорғыда материалдың
ағымы екі доңғалақтың айналуы
нәтижесінде қатты бұралады. Оның үстіне,
бұл берілістерді жарты ай тәрізді арнайы
элемент бөледі. Олар бір-бірінің ішінде
орналасқан. Тісті доңғалақтар қозғалғанда
вакуумдық аймақтар пайда болады,
сондықтан айдалатын орта тез
тартылады. Әрі қарай, шығыс қозғалған
кезде тіс аралық қашықтығы өте азаяды,
ал қысыммен зат шығысқа
шығарылады. Осындай дизайн
ерекшеліктеріне байланысты ішкі беріліс
сорғылары іс жүзінде пульсациялық ағын
шығармайды.
Сорғының сипаттамасы
Сорғының негізгі параметрлері:
1. көлемдік беріліс (сорғы берілісі),
2. сорғы тегеуріні,
3. сорғы қуаты,
4. сорғының пайдалы әсер коэффициенті.
Сорғы берілісі немесе өнімділігі – сорғының уақыт бірлігінде тасымалдайтын сұйық мөлшері;
Сорғының тегеуіріні - тасымалданатын сұйықтықтың салмақ бірлігіне берген салыстырма энергиясы
сипаттайды. Тегеуірін насостың 1 кг сұйыққа берген энергиясы арқылы, осы сұйықтықтың қанша
биіктікке көтерілетінін көрсетеді.
Сорғының куаты - сұйықтыққа энергия беру үшін жұмсалған салыстырмалы энергия мен сұйық
мөлшерінің көбейтіндісіне тең. Теориялық (пайдалы) қуат және электроқозғалтқыш шығындаған
толық қуат деп бөледі.
Сорғының пайдалы әсер коэффициенті – пайдалы қуаттың толық қутқа қатынасы. Ол үш пайдалы
әсер коэффициентің туындысына тең (п.ә.к.): көлемдік, гидравликалық және механикалық. Көлемдік
п.ә.к. сұйықтық көлемінің шығынын ескереді (берілістің аздығын). Гидравликалық п.ә.к. және
механикалық п.ә.к. – сорғы тегеуріні мен машина элементтері арасындағы үйкелісті азайтуға
арналған.
