СРСП 4
Тақырыбы:Гигрометрлер

Орындаған:Демесінова А
Тобы:ТКШИ 18-12
Тексерген:Каратаева Ж

Алматы 2020
Гигрометр дегеніміз не?

Your Date Here Your Footer Here
Қоршаған ортаның жағдайын анықтайтын маңызды
көрсеткіштер температура мен ылғалдылық болып
табылады.
Атмосферада ылғалды өлшейтін аспапты
гигрометр деп атайды. Орналасуына
байланысты ол бөлмеде немесе көшеде,
жертөледе, қоймада және тіпті шкафта
ылғалдың мөлшерін көрсете алады. Әр
түрлі дизайндағы гигрометрлер ауадағы
ылғалдың пайызын немесе ауа
массасының текше метріндегі су буының
абсолютті мөлшерін көрсете алады.
Әдетте, ылғалдың абсолютті құрамын
кәсіби жоғары мамандандырылған
жабдық көрсетеді, ал тұрмыстық және
жалпы мақсаттағы құрылғылар
ылғалдылықтың пайызын көрсетеді.

Гигрометрдің түрлері
Ғалымдар соңғы бірнеше ғасырларда
ауаның ылғалдылығын өлшеумен
айналысты. Гигрометрді ойлап табудың
құрметі 1677 жылы алғашқы құрылғыны
жасаған Француз натуралисті және
механик Гуилла Амонтонға тиесілі.

Салмақ
Бұл құрылғылар" абсолютті " гигрометрлер деп те аталады. Олар U әрпі
түріндегі түтіктердің тұтас кешенінен тұрады, түтіктердің ішінде өтетін ауадан
ылғалды сіңіретін зат бар. Өлшеу алдында жүйе өлшенеді.Ылғалданған
құрылғыны қайта өлшеу сізге қанша су сіңірілгенін анықтауға мүмкіндік
береді; абсолютті ылғалдылық осы көрсеткіштен және ауаның өткізілген
көлемінен бастап есептеледі.ВолосныеБұл қоршаған ортадағы және үй-
жайлардағы ылғалдылықты бақылау үшін жиі қолданылатын құрылғы. Шаш
гигрометрінің әдеттегі өлшеу диапазоны 30-дан 80% - ға дейін. Дизайн
мыналарды қамтиды:берік металдан жасалған рамка;майсыз шаш;шкив (ол
арқылы шаштың бос шеті ілулі жүкпен лақтырылады);указательную
көрсеткісін;масштаб (әдетте 1 бөлім 1-ге тең деп қабылданады%);реттегіш
бұранда (бағыттауыш блокты калибрлеуге мүмкіндік береді).Барлығы өте
қарапайым жұмыс істейді. Шаштың ұзындығы оның ылғалдылығына
байланысты өзгереді. Ылғалды сіңіру немесе беру арқылы өлшеу органы
ұзағырақ немесе қысқа болады. Бұл шкафқа әсер етеді, содан кейін көрсеткі
бұрылады. Қалыпты жұмыс істеу үшін шаш гигрометрлерін бақылауды
жеңілдету үшін бақылаушының көз деңгейінде орнату керек.

Your Date Here Your Footer Here 6

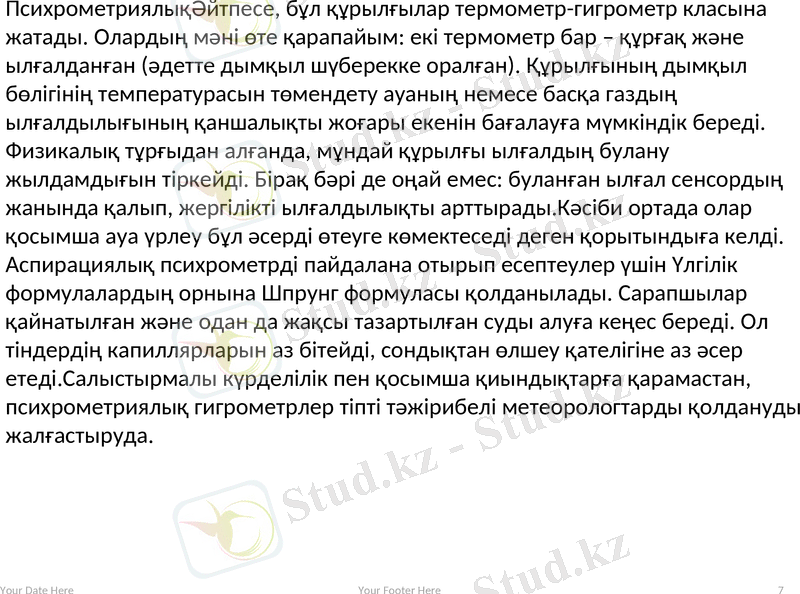

ПсихрометриялықӘйтпесе, бұл құрылғылар термометр-гигрометр класына
жатады. Олардың мәні өте қарапайым: екі термометр бар – құрғақ және
ылғалданған (әдетте дымқыл шүберекке оралған). Құрылғының дымқыл
бөлігінің температурасын төмендету ауаның немесе басқа газдың
ылғалдылығының қаншалықты жоғары екенін бағалауға мүмкіндік береді.
Физикалық тұрғыдан алғанда, мұндай құрылғы ылғалдың булану
жылдамдығын тіркейді. Бірақ бәрі де оңай емес: буланған ылғал сенсордың
жанында қалып, жергілікті ылғалдылықты арттырады.Кәсіби ортада олар
қосымша ауа үрлеу бұл әсерді өтеуге көмектеседі деген қорытындыға келді.
Аспирациялық психрометрді пайдалана отырып есептеулер үшін Үлгілік
формулалардың орнына Шпрунг формуласы қолданылады. Сарапшылар
қайнатылған және одан да жақсы тазартылған суды алуға кеңес береді. Ол
тіндердің капиллярларын аз бітейді, сондықтан өлшеу қателігіне аз әсер
етеді.Салыстырмалы күрделілік пен қосымша қиындықтарға қарамастан,
психрометриялық гигрометрлер тіпті тәжірибелі метеорологтарды қолдануды
жалғастыруда.

Your Date Here Your Footer Here 7

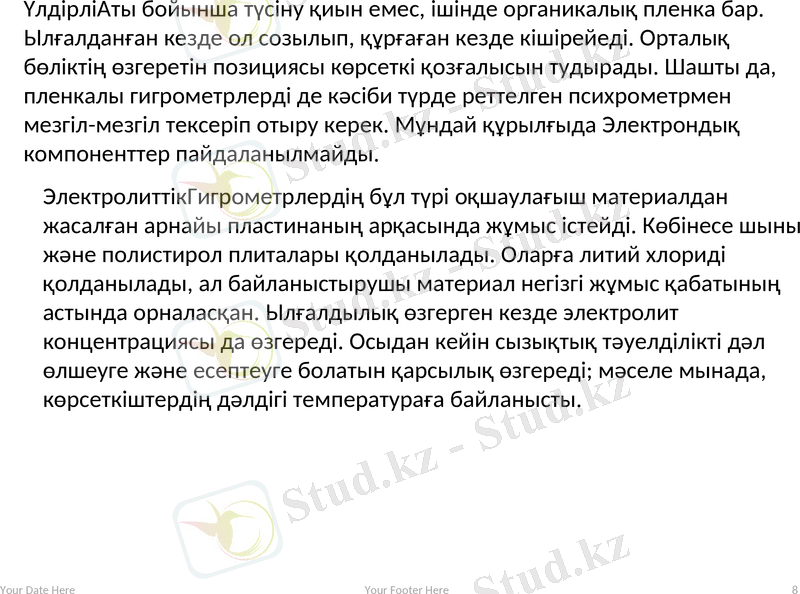

ҮлдірліАты бойынша түсіну қиын емес, ішінде органикалық пленка бар.
Ылғалданған кезде ол созылып, құрғаған кезде кішірейеді. Орталық
бөліктің өзгеретін позициясы көрсеткі қозғалысын тудырады. Шашты да,
пленкалы гигрометрлерді де кәсіби түрде реттелген психрометрмен
мезгіл-мезгіл тексеріп отыру керек. Мұндай құрылғыда Электрондық
компоненттер пайдаланылмайды.
ЭлектролиттікГигрометрлердің бұл түрі оқшаулағыш материалдан жасалған
арнайы пластинаның арқасында жұмыс істейді. Көбінесе шыны және
полистирол плиталары қолданылады. Оларға литий хлориді қолданылады,
ал байланыстырушы материал негізгі жұмыс қабатының астында
орналасқан. Ылғалдылық өзгерген кезде электролит концентрациясы да
өзгереді. Осыдан кейін сызықтық тәуелділікті дәл өлшеуге және есептеуге
болатын қарсылық өзгереді; мәселе мынада, көрсеткіштердің дәлдігі
температураға байланысты.

Your Date Here Your Footer Here 8

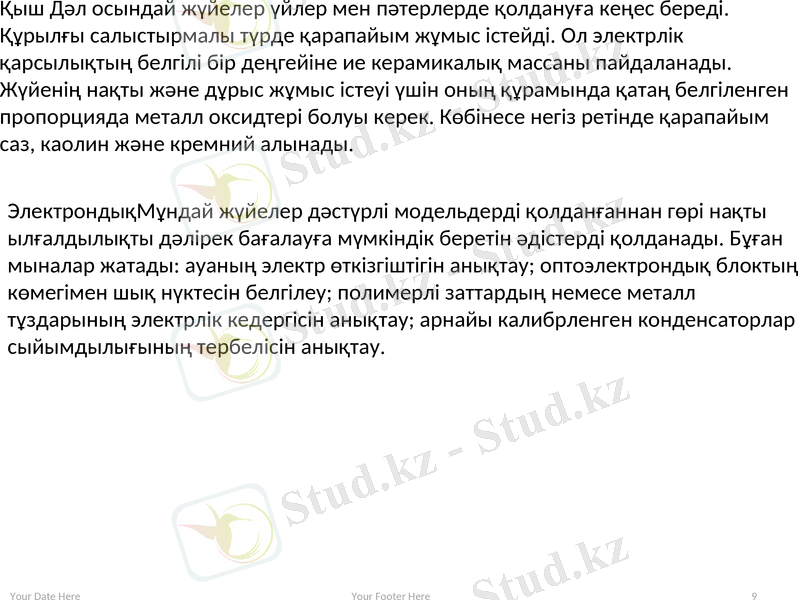

Қыш Дәл осындай жүйелер үйлер мен пәтерлерде қолдануға кеңес береді.
Құрылғы салыстырмалы түрде қарапайым жұмыс істейді. Ол электрлік
қарсылықтың белгілі бір деңгейіне ие керамикалық массаны пайдаланады.
Жүйенің нақты және дұрыс жұмыс істеуі үшін оның құрамында қатаң белгіленген
пропорцияда металл оксидтері болуы керек. Көбінесе негіз ретінде қарапайым
саз, каолин және кремний алынады.

ЭлектрондықМұндай жүйелер дәстүрлі модельдерді қолданғаннан гөрі нақты
ылғалдылықты дәлірек бағалауға мүмкіндік беретін әдістерді қолданады. Бұған
мыналар жатады: ауаның электр өткізгіштігін анықтау; оптоэлектрондық блоктың
көмегімен шық нүктесін белгілеу; полимерлі заттардың немесе металл
тұздарының электрлік кедергісін анықтау; арнайы калибрленген конденсаторлар
сыйымдылығының тербелісін анықтау.
