Қорғасынды балқытуға арналған шахталы пеш

Презентация қосу

Презентация
Тақырыбы: Қорғасынды балқытуға арналған
шахталы пеш

Орындаған:
Тобы:
Қабылдаған:
Қорғасынды балқытуға арналған шахталы пеш
Жоспары:
Шахталы балқыту пеші
Шахталы пеште балқыту мақсаты
Қорғасынды шахталық балқытудың өнімдері
Шахталы балқыту пеші
Шахталық пеш – тігінен орналасқан жұмыс іс
кеністігіндегі агрегат; шихтаны жəне отынды
үстінен салады, ал астынан фурма арқылы газ,
ауа, хлор, оттеді – ұшқыш қоспа жібереді.
Пештің шахтасы бөлек кесондардан жасалған.
Шахталық пештен балқыманы алдынғы горнға
балқыма өнімдерін бөлу үшін жібереді.
Балқыманы шлак жəне штейнді бөлу үшін электр
қыздырғыш қолданылады. Алдынғы горнды
қолдану жəне үздіксіз балқыманың бөлінуі пештің
өнімділігін жоғарылатады.
Шахталық пештің фурмасы пещтің екі жағында
орналасады. Фурманың центрлер қашықтығы -
280-420 мм. Колошник құрылғысы газды жіберу
үшін қажет.
Шахталық пеш келесі негізгі бөліктерден тұрады:
- горн;
- шахта;
- колошник.

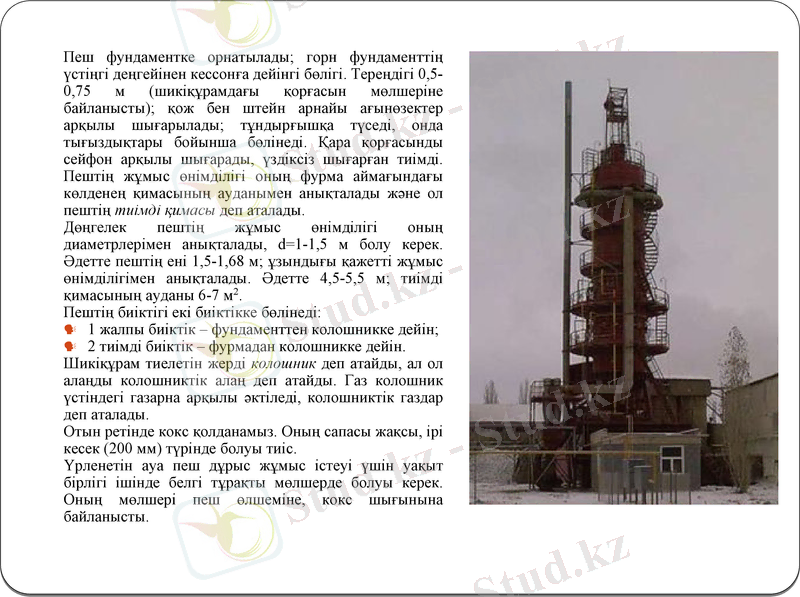

Пеш фундаментке орнатылады; горн фундаменттің үстіңгі
деңгейінен кессонға дейінгі бөлігі. Тереңдігі 0,5-0,75 м
(шикіқұрамдағы қорғасын мөлшеріне байланысты); қож
бен штейн арнайы ағынөзектер арқылы шығарылады;
тұндырғышқа түседі, онда тығыздықтары бойынша
бөлінеді. Қара қорғасынды сейфон арқылы шығарады,
үздіксіз шығарған тиімді. Пештің жұмыс өнімділігі оның
фурма аймағындағы көлденең қимасының ауданымен
анықталады және ол пештің тиімді қимасы деп аталады.
Дөңгелек пештің жұмыс өнімділігі оның диаметрлерімен
анықталады, d=1-1,5 м болу керек. Әдетте пештің ені 1,5-
1,68 м; ұзындығы қажетті жұмыс өнімділігімен
анықталады. Әдетте 4,5-5,5 м; тиімді қимасының ауданы
6-7 м2.
Пештің биіктігі екі биіктікке бөлінеді:
1 жалпы биіктік – фундаменттен колошникке дейін;
2 тиімді биіктік – фурмадан колошникке дейін.
Шикіқұрам тиелетін жерді колошник деп атайды, ал ол
алаңды колошниктік алаң деп атайды. Газ колошник
үстіндегі газарна арқылы әктіледі, колошниктік газдар
деп аталады.
Отын ретінде кокс қолданамыз. Оның сапасы жақсы, ірі
кесек (200 мм) түрінде болуы тиіс.
Үрленетін ауа пеш дұрыс жұмыс істеуі үшін уақыт бірлігі
ішінде белгі тұрақты мөлшерде болуы керек. Оның
мөлшері пеш өлшеміне, кокс шығынына байланысты.

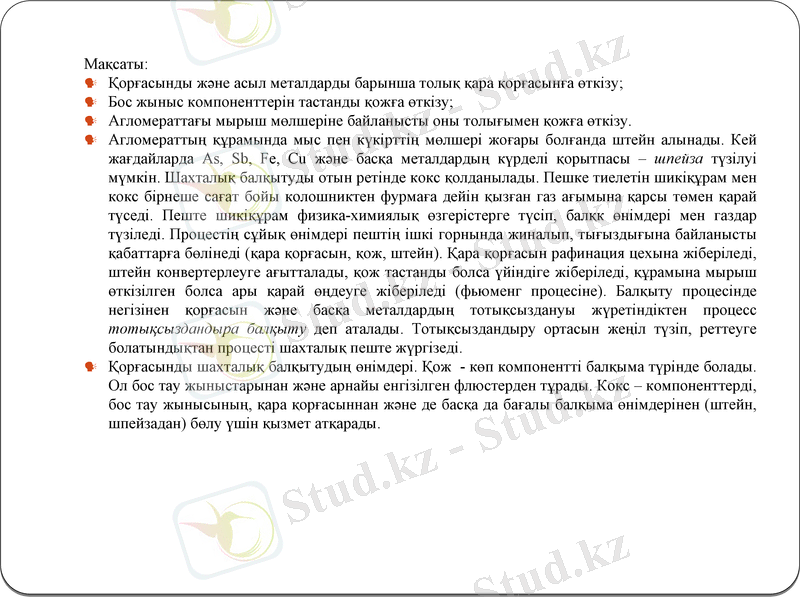

Мақсаты:
Қорғасынды және асыл металдарды барынша толық қара қорғасынға өткізу;
Бос жыныс компоненттерін тастанды қожға өткізу;
Агломераттағы мырыш мөлшеріне байланысты оны толығымен қожға өткізу.
Агломераттың құрамында мыс пен күкірттің мөлшері жоғары болғанда штейн алынады. Кей
жағдайларда As, Sb, Fe, Cu және басқа металдардың күрделі қорытпасы – шпейза түзілуі
мүмкін. Шахталық балқытуды отын ретінде кокс қолданылады. Пешке тиелетін шикіқұрам мен
кокс бірнеше сағат бойы колошниктен фурмаға дейін қызған газ ағымына қарсы төмен қарай
түседі. Пеште шикіқұрам физика-химиялық өзгерістерге түсіп, балқк өнімдері мен газдар
түзіледі. Процестің сұйық өнімдері пештің ішкі горнында жиналып, тығыздығына байланысты
қабаттарға бөлінеді (қара қорғасын, қож, штейн). Қара қорғасын рафинация цехына жіберіледі,
штейн конвертерлеуге ағытталады, қож тастанды болса үйіндіге жіберіледі, құрамына мырыш
өткізілген болса ары қарай өңдеуге жіберіледі (фьюменг процесіне). Балқыту процесінде
негізінен қорғасын және басқа металдардың тотықсыздануы жүретіндіктен процесс
тотықсыздандыра балқыту деп аталады. Тотықсыздандыру ортасын жеңіл түзіп, реттеуге
болатындықтан процесті шахталық пеште жүргізеді.
Қорғасынды шахталық балқытудың өнімдері. Қож - көп компонентті балқыма түрінде болады.
Ол бос тау жыныстарынан және арнайы енгізілген флюстерден тұрады. Кокс – компоненттерді,
бос тау жынысының, қара қорғасыннан және де басқа да бағалы балқыма өнімдерінен (штейн,
шпейзадан) бөлу үшін қызмет атқарады.

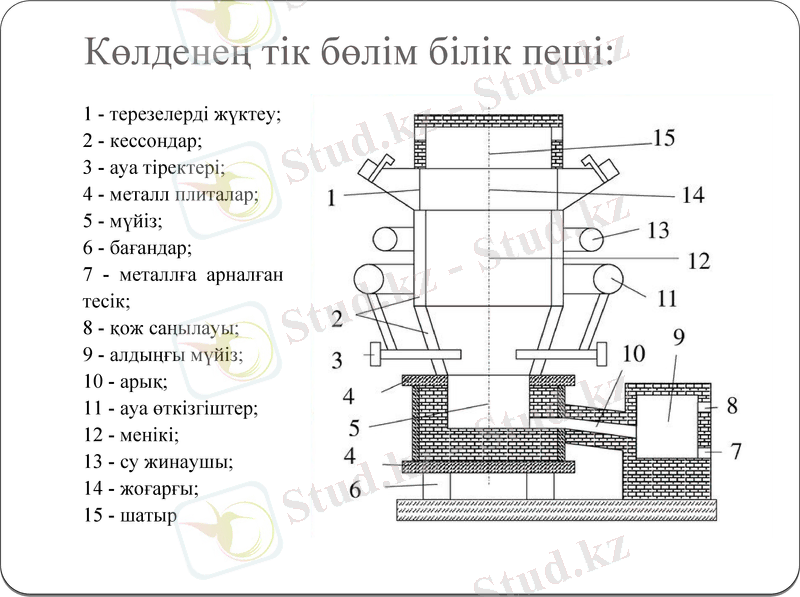

Көлденең тік бөлім білік пеші:
1 - терезелерді жүктеу;
2 - кессондар;
3 - ауа тіректері;
4 - металл плиталар;
5 - мүйіз;
6 - бағандар;
7 - металлға арналған
тесік;
8 - қож саңылауы;
9 - алдыңғы мүйіз;
10 - арық;
11 - ауа өткізгіштер;
12 - менікі;
13 - су жинаушы;
14 - жоғарғы;
15 - шатыр

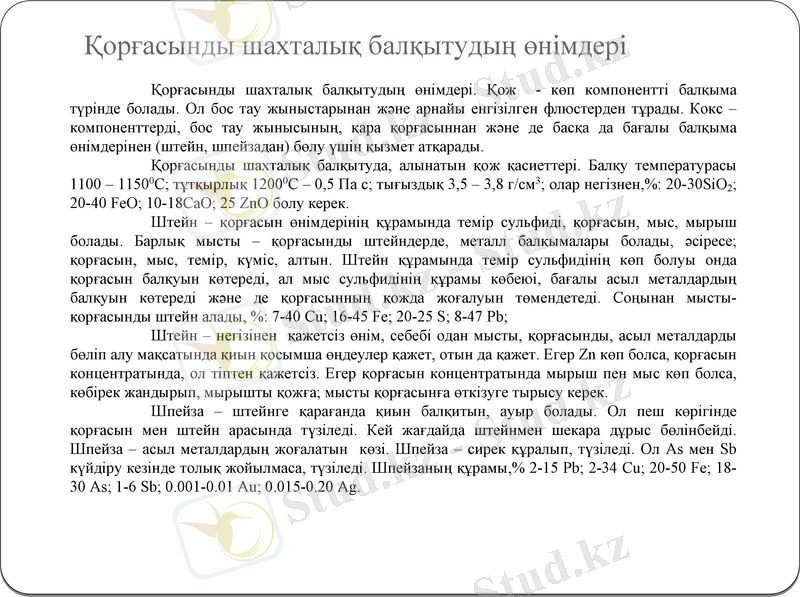

Қорғасынды шахталық балқытудың өнімдері
Қорғасынды шахталық балқытудың өнімдері. Қож - көп компонентті балқыма түрінде
болады. Ол бос тау жыныстарынан және арнайы енгізілген флюстерден тұрады. Кокс –
компоненттерді, бос тау жынысының, қара қорғасыннан және де басқа да бағалы балқыма
өнімдерінен (штейн, шпейзадан) бөлу үшін қызмет атқарады.
Қорғасынды шахталық балқытуда, алынатын қож қасиеттері. Балқу температурасы 1100 –
1150 С; тұтқырлық 12000С – 0,5 Па с; тығыздық 3,5 – 3,8 г/см3; олар негізнен,%: 20-30SiO2; 20-40
0

FeO; 10-18CaO; 25 ZnO болу керек.
Штейн – қорғасын өнімдерінің құрамында темір сульфиді, қорғасын, мыс, мырыш болады.
Барлық мысты – қорғасынды штейндерде, металл балқымалары болады, әсіресе; қорғасын, мыс,
темір, күміс, алтын. Штейн құрамында темір сульфидінің көп болуы онда қорғасын балқуын
көтереді, ал мыс сульфидінің құрамы көбеюі, бағалы асыл металдардың балқуын көтереді және де
қорғасынның қожда жоғалуын төмендетеді. Соңынан мысты- қорғасынды штейн алады, %: 7-40
Cu; 16-45 Fe; 20-25 S; 8-47 Pb;
Штейн – негізінен қажетсіз өнім, себебі одан мысты, қорғасынды, асыл металдарды бөліп
алу мақсатында қиын қосымша өңдеулер қажет, отын да қажет. Егер Zn көп болса, қорғасын
концентратында, ол тіптен қажетсіз. Егер қорғасын концентратында мырыш пен мыс көп болса,
көбірек жандырып, мырышты қожға; мысты қорғасынға өткізуге тырысу керек.
Шпейза – штейнге қарағанда қиын балқитын, ауыр болады. Ол пеш көрігінде қорғасын мен
штейн арасында түзіледі. Кей жағдайда штейнмен шекара дұрыс бөлінбейді. Шпейза – асыл
металдардың жоғалатын көзі. Шпейза – сирек құралып, түзіледі. Ол As мен Sb күйдіру кезінде
толық жойылмаса, түзіледі. Шпейзаның құрамы,% 2-15 Pb; 2-34 Cu; 20-50 Fe; 18-30 As; 1-6 Sb;
0.001-0.01 Au; 0.015-0.20 Ag.
Пайдаланылған әдебиеттер тізімі:
1. А.Абланов «Қорғасын және висмут металлургиясы», оқу құралы,
Алматы. Республикалық баспа кабинеті. 2001ж. – 25 бет.
2. Яковлев И.В. «Свинец и его свойства», Москва 2000г. – 67 стр.
3. Серебряков В.У. «Серебро и свинец», Москва 2004г. – 152 стр.
4. Зайцев В.Я. Металлургия свинца и цинка / В.Я. Зайцев, Е.В. Маргулис.
– М: Металлургия, 2000 г. – 57 стр.
5. Матвеев, Ю.Н. Теория металлургического производства цветных
металлов / Ю.Н. Матвеев, В.С. Стрижко. – М.: Металлургия 2002 г. – 55
стр.
