Қазіргі сандық фотограмметриялық өндіріс

Презентация қосу

Сандық фотограмметрия негіздері

Қанат Диас 183 –группа
Назым Аталыкова

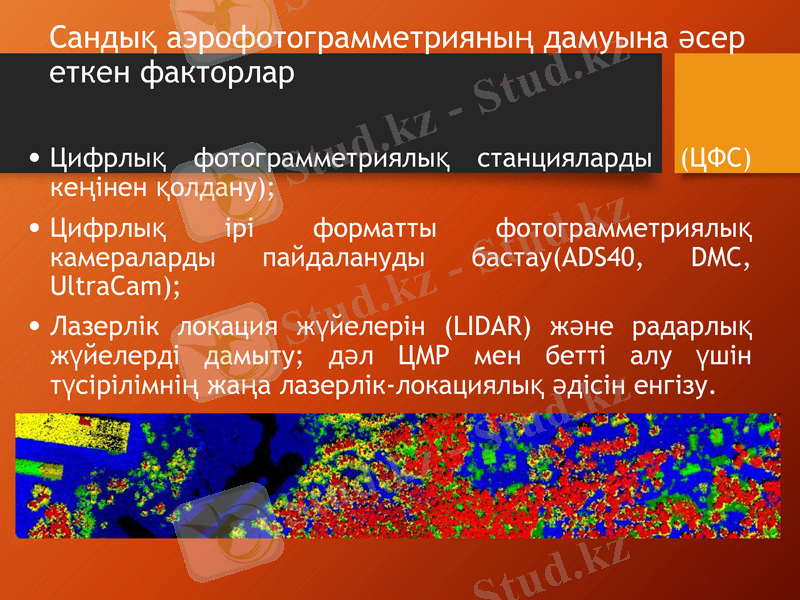

Сандық аэрофотограмметрияның
дамуына әсер еткен факторлар

Цифрлық фотограмметриялық станцияларды
(ЦФС) кеңінен қолдану);
Цифрлық ірі форматты фотограмметриялық
камераларды пайдалануды бастау(ADS40, DMC,
UltraCam);
Лазерлік локация жүйелерін (LIDAR) және
радарлық жүйелерді дамыту; дәл ЦМР мен бетті
алу үшін түсірілімнің жаңа лазерлік-локациялық
әдісін енгізу.

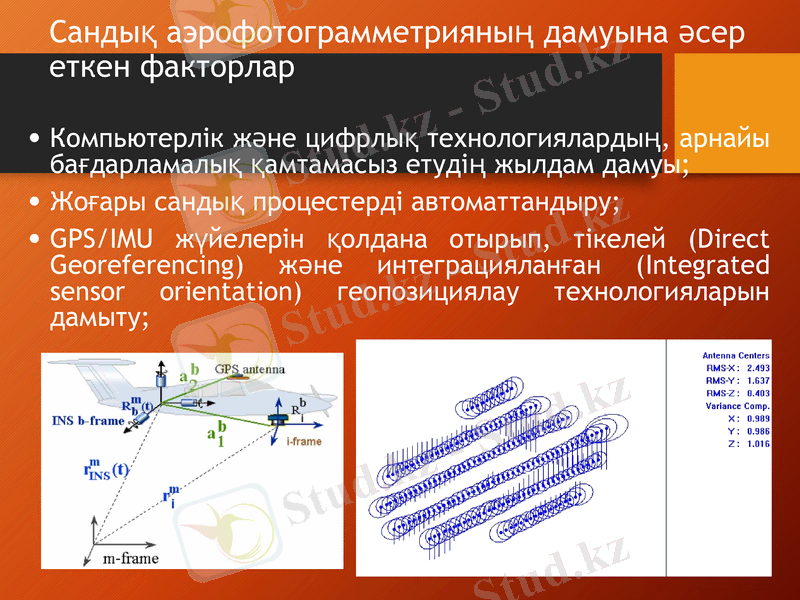

Сандық аэрофотограмметрияның
дамуына әсер еткен факторлар

Компьютерлік және цифрлық технологиялардың, арнайы
бағдарламалық қамтамасыз етудің жылдам дамуы;
Жоғары сандық процестерді автоматтандыру;
GPS/IMU жүйелерін қолдана отырып, тікелей (Direct
Georeferencing) және интеграцияланған (Integrated sensor
orientation) геопозициялау технологияларын дамыту;

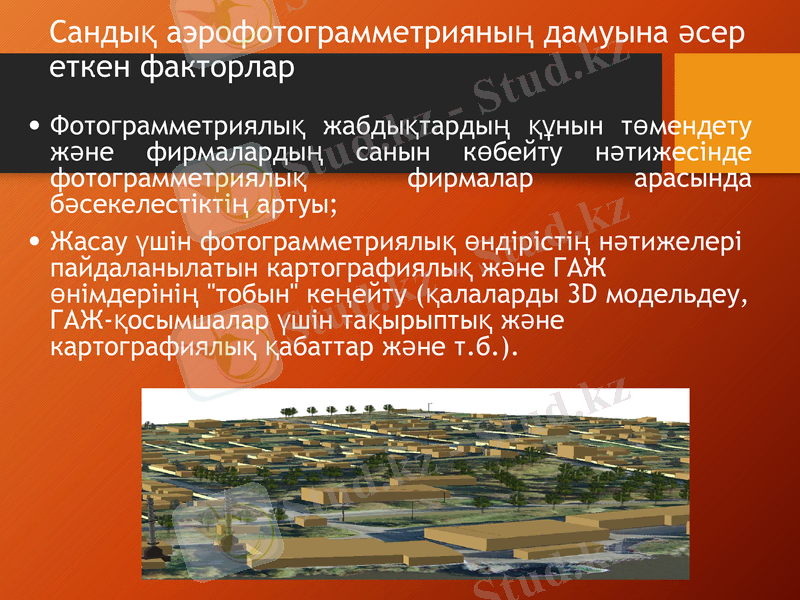

Сандық аэрофотограмметрияның
дамуына әсер еткен факторлар
Фотограмметриялық жабдықтардың құнын
төмендету және фирмалардың санын көбейту
нәтижесінде фотограмметриялық фирмалар
арасында бәсекелестіктің артуы;
Жасау үшін фотограмметриялық өндірістің
нәтижелері пайдаланылатын картографиялық
және ГАЖ өнімдерінің "тобын" кеңейту (қалаларды
3D модельдеу, ГАЖ-қосымшалар үшін тақырыптық
және картографиялық қабаттар және т.б.).

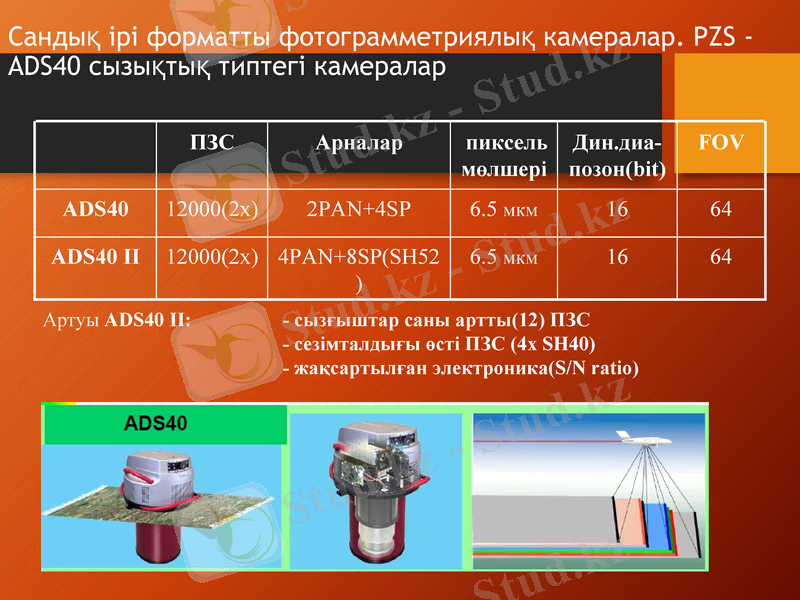

Сандық ірі форматты фотограмметриялық камералар.
PZS - ADS40 сызықтық типтегі камералар

ПЗС Арналар Дин.ди FOV
пиксе а-
ль позон(b
мөлше it)
рі
ADS40 12000(2 2PAN+4SP 6.5 мкм 16 64
x)
Артуы ADS40 II: - сызғыштар саны артты(12)
ADS40 12000(2 4PAN+8SP(S 6.5 мкм
ПЗС 16 64
II x) H52)
- сезімталдығы өсті ПЗС (4x SH40)
- жақсартылған электроника(S/N ratio)

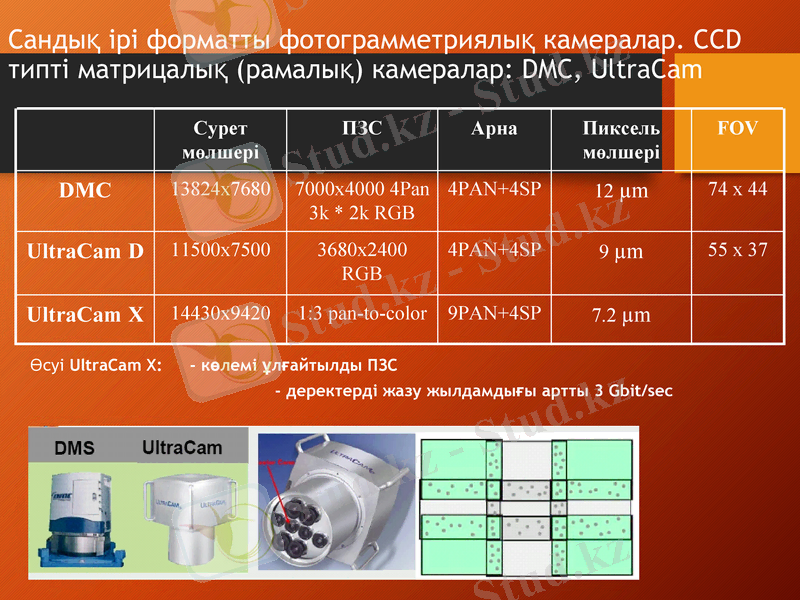

Сандық ірі форматты фотограмметриялық камералар.
CCD типті матрицалық (рамалық) камералар: DMC,
UltraCam
Сурет ПЗС Арна Пиксель FOV
мөлшері мөлшері
DMC 13824x768 7000x4000 4PAN+4 12 µm 74 x 44
0 4Pan SP
3k * 2k RGB
UltraCam 11500x750 3680x2400 4PAN+4 9 µm 55 x 37
D 0 RGB SP

UltraCam 14430x942 1:3 pan-to- 9PAN+4 7.2 µm
X 0 color SP
Өсуі UltraCam X: - көлемі ұлғайтылды ПЗС
- деректерді жазу жылдамдығы артты 3 Gbit/sec

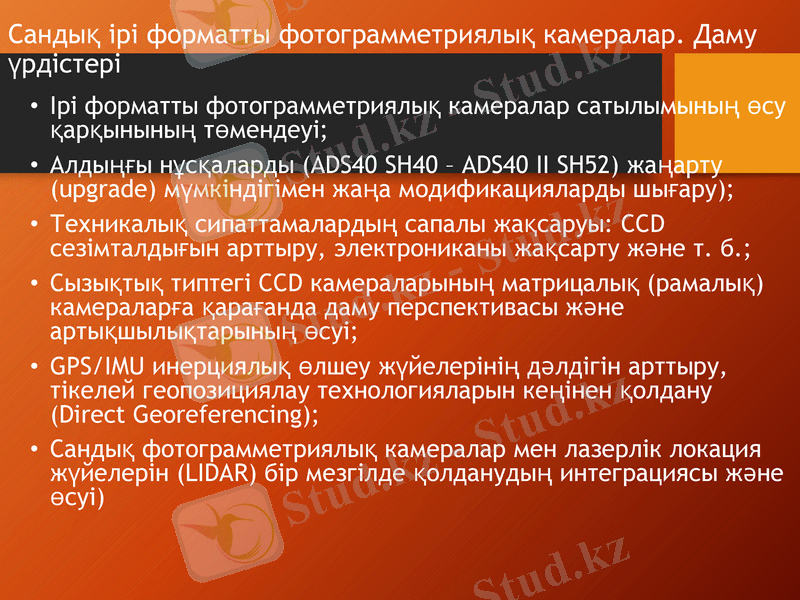

Сандық ірі форматты фотограмметриялық камералар.
Даму үрдістері
• Ірі форматты фотограмметриялық камералар сатылымының
өсу қарқынының төмендеуі;
• Алдыңғы нұсқаларды (ADS40 SH40 – ADS40 II SH52) жаңарту
(upgrade) мүмкіндігімен жаңа модификацияларды шығару);
• Техникалық сипаттамалардың сапалы жақсаруы: CCD
сезімталдығын арттыру, электрониканы жақсарту және т. б.;
• Сызықтық типтегі CCD камераларының матрицалық
(рамалық) камераларға қарағанда даму перспективасы және
артықшылықтарының өсуі;
• GPS/IMU инерциялық өлшеу жүйелерінің дәлдігін арттыру,
тікелей геопозициялау технологияларын кеңінен қолдану
(Direct Georeferencing);
• Сандық фотограмметриялық камералар мен лазерлік
локация жүйелерін (LIDAR) бір мезгілде қолданудың
интеграциясы және өсуі)

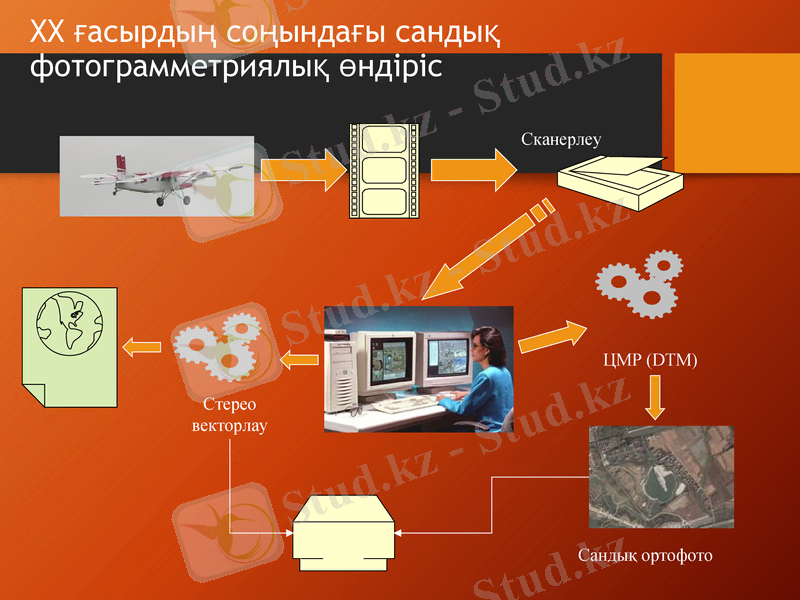

XX ғасырдың соңындағы сандық
фотограмметриялық өндіріс

Сканерлеу

ЦМР (DTM)

Стерео
векторлау

Сандық ортофото

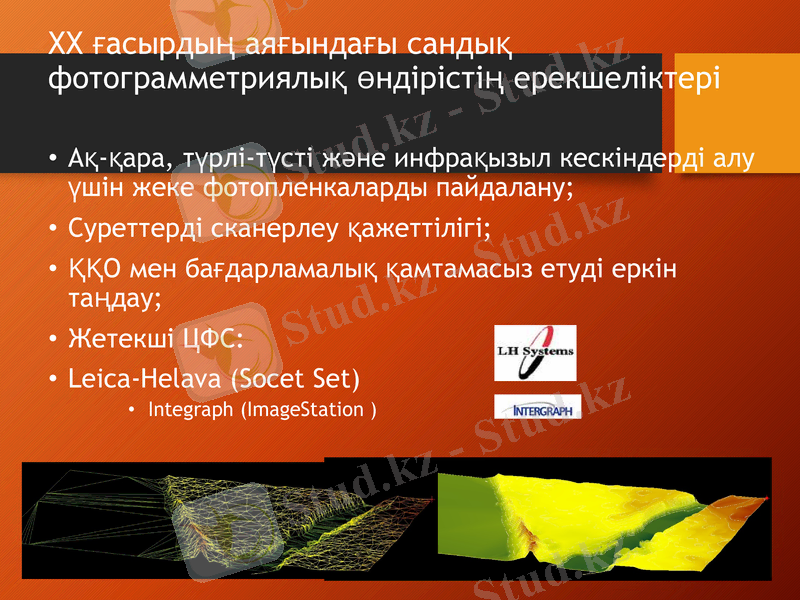

ХХ ғасырдың аяғындағы сандық
фотограмметриялық өндірістің
ерекшеліктері
• Ақ-қара, түрлі-түсті және инфрақызыл
кескіндерді алу үшін жеке фотопленкаларды
пайдалану;
• Суреттерді сканерлеу қажеттілігі;
• ҚҚО мен бағдарламалық қамтамасыз етуді еркін
таңдау;
• Жетекші ЦФС:
• Leica-Helava (Socet Set)
• Integraph (ImageStation )

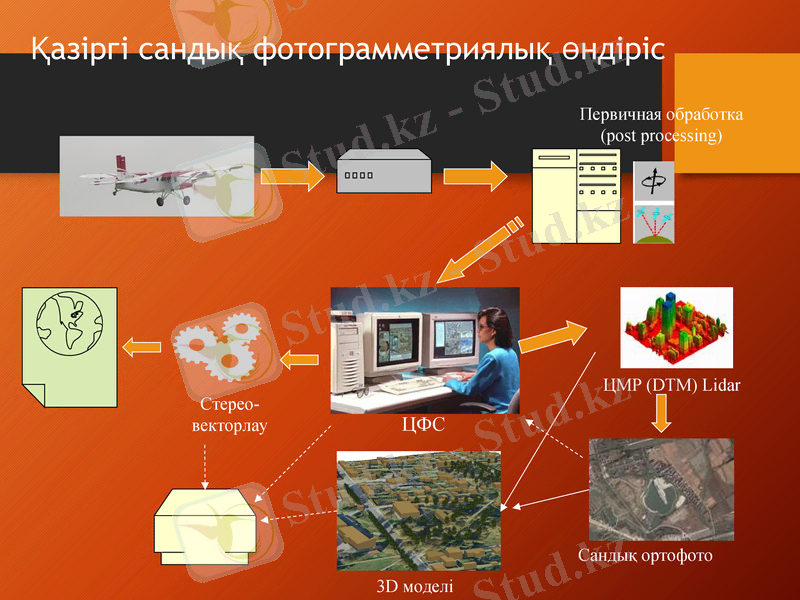

Қазіргі сандық фотограмметриялық өндіріс
Первичная
обработка (post
processing)

ЦМР (DTM)
Стерео- Lidar
векторлау ЦФС

Сандық ортофото
3D

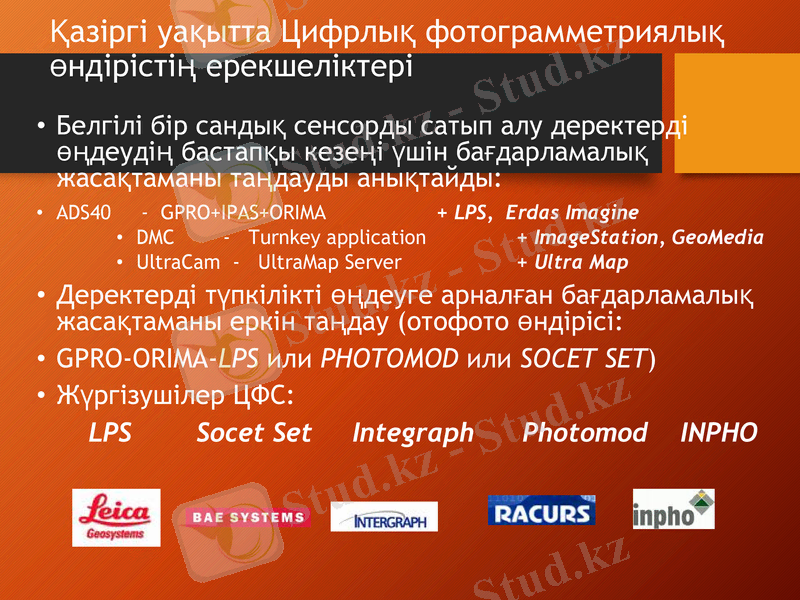

Қазіргі уақытта Цифрлық
фотограмметриялық өндірістің
ерекшеліктері
• Белгілі бір сандық сенсорды сатып алу деректерді
өңдеудің бастапқы кезеңі үшін бағдарламалық
жасақтаманы таңдауды анықтайды:
• ADS40 - GPRO+IPAS+ORIMA+ LPS, Erdas Imagine
• DMC - Turnkey application+ ImageStation, GeoMedia
• UltraCam - UltraMap Server + Ultra Map
• Деректерді түпкілікті өңдеуге арналған бағдарламалық
жасақтаманы еркін таңдау (отофото өндірісі:
• GPRO-ORIMA-LPS или PHOTOMOD или SOCET SET)
• Жүргізушілер ЦФС:
LPS Socet Set Integraph Photomod INPHO

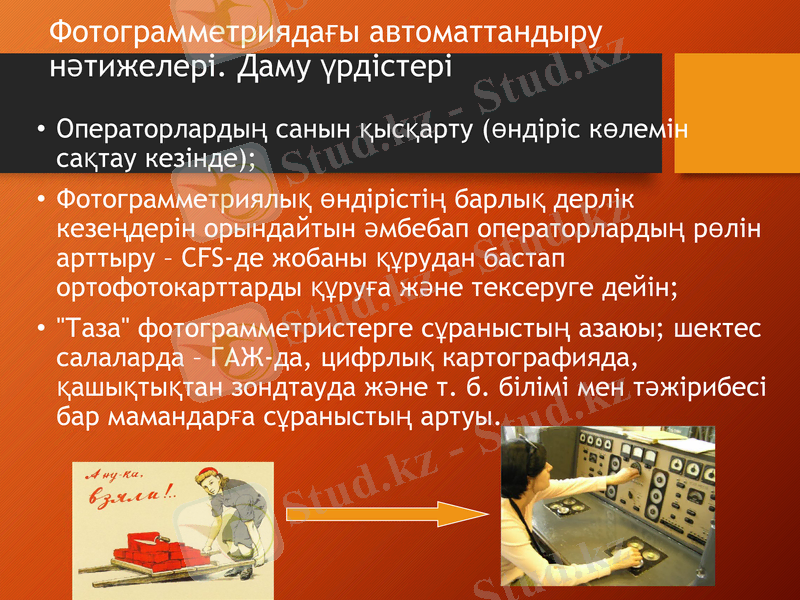

Фотограмметриядағы автоматтандыру
нәтижелері. Даму үрдістері
• Операторлардың санын қысқарту (өндіріс көлемін
сақтау кезінде);
• Фотограмметриялық өндірістің барлық дерлік
кезеңдерін орындайтын әмбебап
операторлардың рөлін арттыру – CFS-де жобаны
құрудан бастап ортофотокарттарды құруға және
тексеруге дейін;
• "Таза" фотограмметристерге сұраныстың азаюы;
шектес салаларда – ГАЖ-да, цифрлық
картографияда, қашықтықтан зондтауда және т.
б. білімі мен тәжірибесі бар мамандарға
сұраныстың артуы.

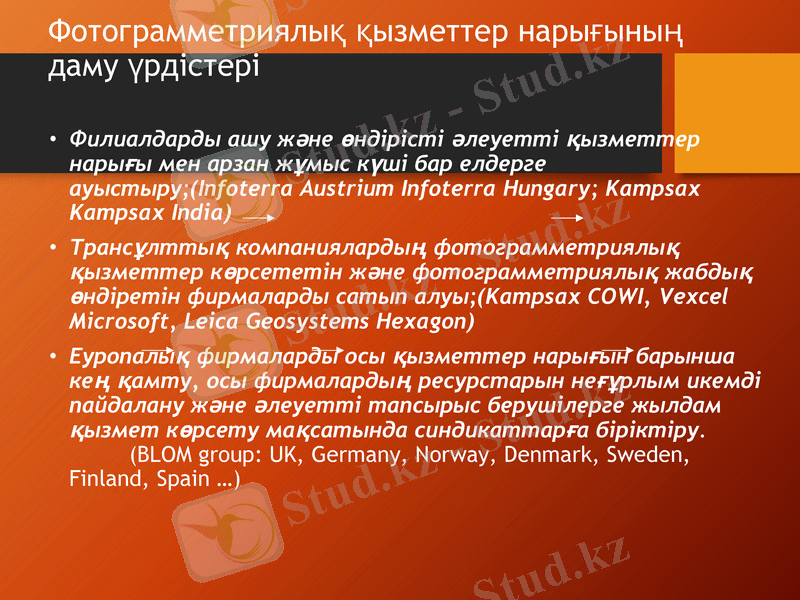

Фотограмметриялық қызметтер
нарығының даму үрдістері

• Филиалдарды ашу және өндірісті әлеуетті
қызметтер нарығы мен арзан жұмыс күші бар
елдерге ауыстыру;(Infoterra Austrium Infoterra
Hungary; Kampsax Kampsax India)
• Трансұлттық компаниялардың фотограмметриялық
қызметтер көрсететін және фотограмметриялық
жабдық өндіретін фирмаларды сатып алуы;
(Kampsax COWI, Vexcel Microsoft, Leica Geosystems
Hexagon)
• Еуропалық фирмаларды осы қызметтер нарығын
барынша кең қамту, осы фирмалардың ресурстарын
неғұрлым икемді пайдалану және әлеуетті тапсырыс
берушілерге жылдам қызмет көрсету мақсатында
синдикаттарға біріктіру. (BLOM group: UK, Germany,
Norway, Denmark, Sweden, Finland, Spain …)

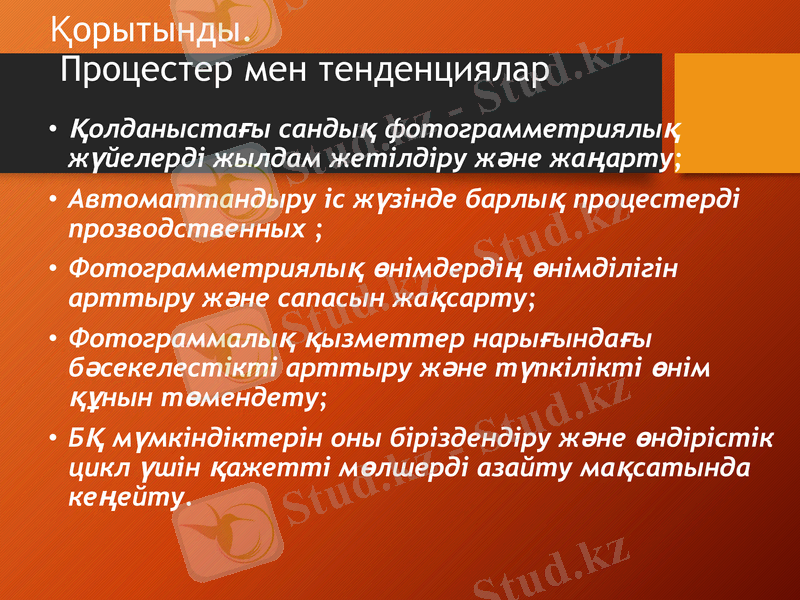

Қорытынды.
Процестер мен тенденциялар
• Қолданыстағы сандық фотограмметриялық
жүйелерді жылдам жетілдіру және жаңарту;
• Автоматтандыру іс жүзінде барлық
процестерді прозводственных ;
• Фотограмметриялық өнімдердің өнімділігін
арттыру және сапасын жақсарту;
• Фотограммалық қызметтер нарығындағы
бәсекелестікті арттыру және түпкілікті өнім
құнын төмендету;
• БҚ мүмкіндіктерін оны біріздендіру және
өндірістік цикл үшін қажетті мөлшерді
азайту мақсатында кеңейту.
Назарларыңызға
рахмет!
