Өрістік транзистор
Презентация қосу
“Өрістік транзистор”
11 м» АТУ 1 К тобы
12.11.2020жыл
Орындаган: Арғынғазы Айдана
Тексерген: Жанпейіс Жанұзақұлы

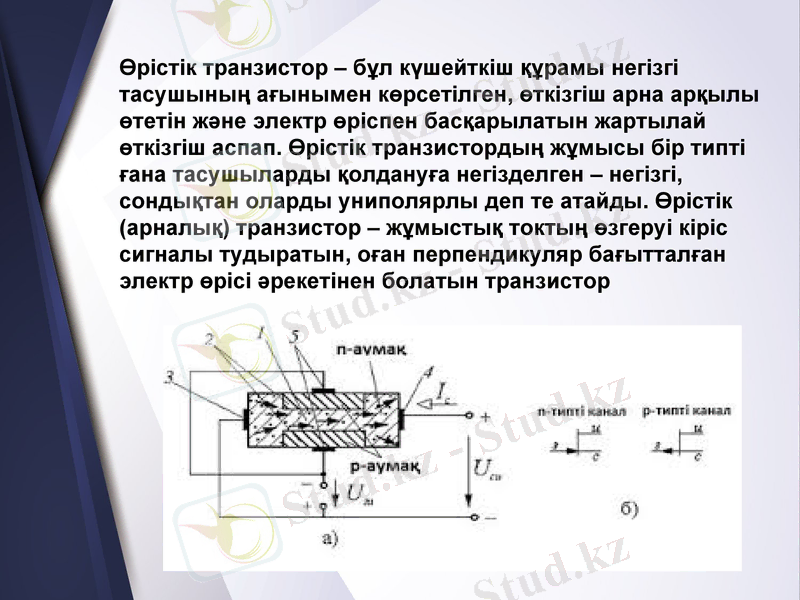

Өрістік транзистор – бұл күшейткіш құрамы
негізгі тасушының ағынымен көрсетілген,
өткізгіш арна арқылы өтетін және электр
өріспен басқарылатын жартылай өткізгіш аспап.
Өрістік транзистордың жұмысы бір типті ғана
тасушыларды қолдануға негізделген – негізгі,
сондықтан оларды униполярлы деп те атайды.
Өрістік (арналық) транзистор – жұмыстық
токтың өзгеруі кіріс сигналы тудыратын, оған
перпендикуляр бағытталған электр өрісі
әрекетінен болатын транзистор

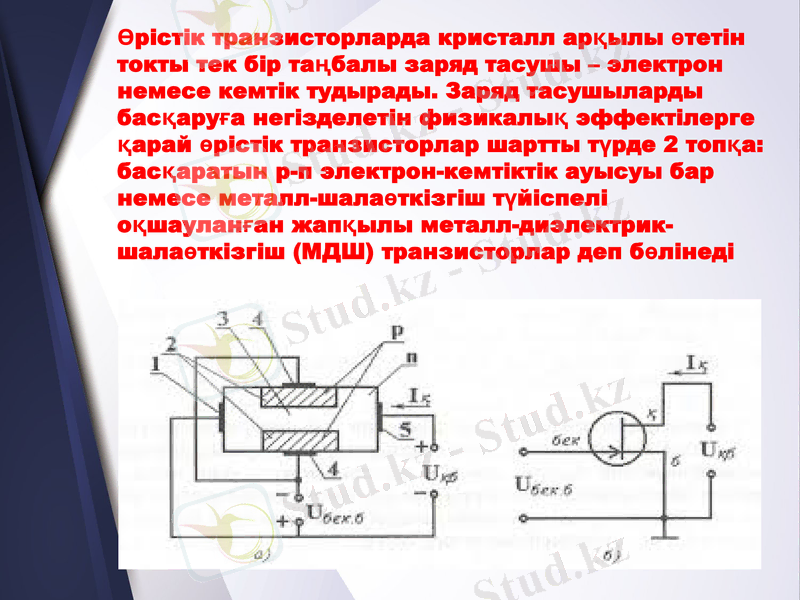

Өрістік транзисторларда кристалл арқылы өтетін
токты тек бір таңбалы заряд тасушы – электрон
немесе кемтік тудырады. Заряд тасушыларды
басқаруға негізделетін физикалық эффектілерге
қарай өрістік транзисторлар шартты түрде 2
топқа: басқаратын р-п электрон-кемтіктік ауысуы
бар немесе металл-шалаөткізгіш түйіспелі
оқшауланған жапқылы металл-диэлектрик-
шалаөткізгіш (МДШ) транзисторлар деп бөлінеді

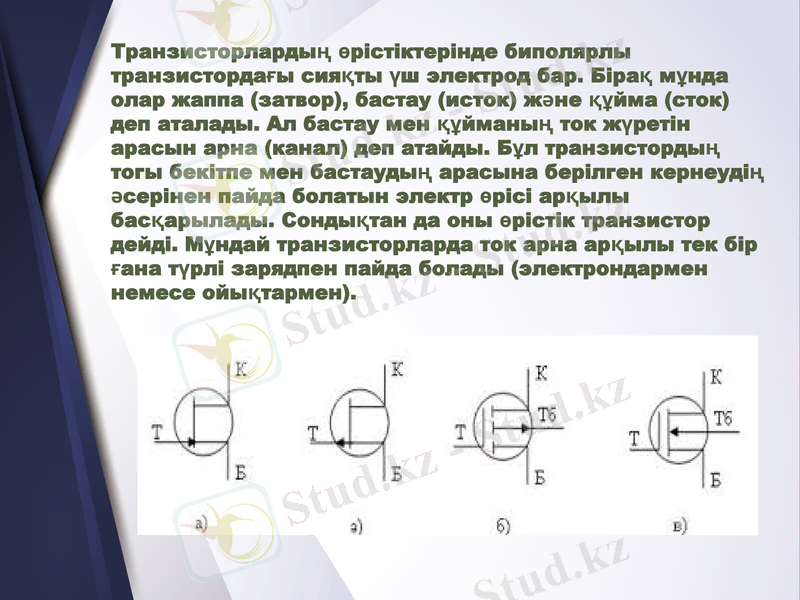

Транзисторлардың өрістіктерінде биполярлы
транзистордағы сияқты үш электрод бар. Бірақ мұнда
олар жаппа (затвор), бастау (исток) және құйма (сток)
деп аталады. Ал бастау мен құйманың ток жүретін
арасын арна (канал) деп атайды. Бұл транзистордың
тогы бекітпе мен бастаудың арасына берілген
кернеудің әсерінен пайда болатын электр өрісі арқылы
басқарылады. Сондықтан да оны өрістік транзистор
дейді. Мұндай транзисторларда ток арна арқылы тек
бір ғана түрлі зарядпен пайда болады (электрондармен
немесе ойықтармен).

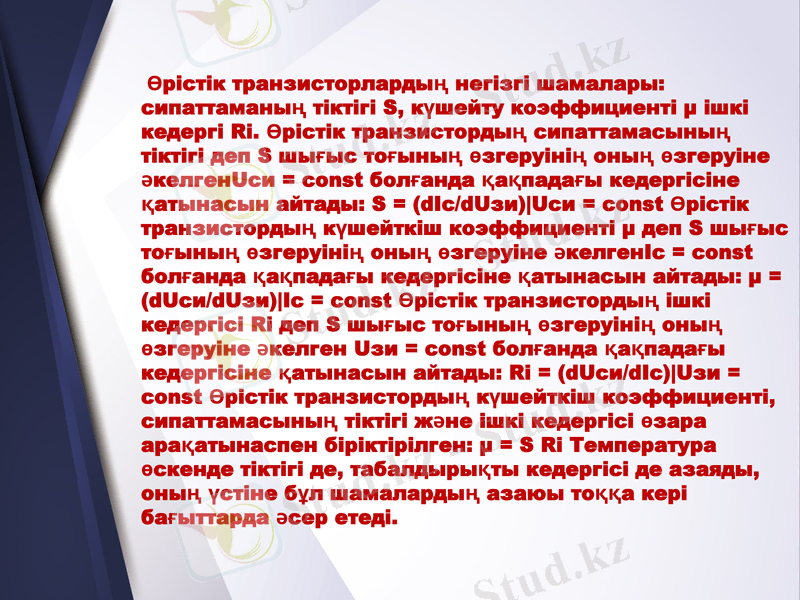

Өрістік транзисторлардың негізгі шамалары:
сипаттаманың тіктігі S, күшейту коэффициенті μ ішкі
кедергі Ri. Өрістік транзистордың сипаттамасының
тіктігі деп S шығыс тоғының өзгеруінің оның өзгеруіне
әкелгенUси = const болғанда қақпадағы кедергісіне
қатынасын айтады: S = (dIc/dUзи)|Uси = const Өрістік
транзистордың күшейткіш коэффициенті μ деп S
шығыс тоғының өзгеруінің оның өзгеруіне әкелгенIс =
const болғанда қақпадағы кедергісіне қатынасын
айтады: μ = (dUси/dUзи)|Iс = const Өрістік
транзистордың ішкі кедергісі Ri деп S шығыс тоғының
өзгеруінің оның өзгеруіне әкелген Uзи = const
болғанда қақпадағы кедергісіне қатынасын айтады: Ri
= (dUси/dIс)|Uзи = const Өрістік транзистордың
күшейткіш коэффициенті, сипаттамасының тіктігі
және ішкі кедергісі өзара арақатынаспен
біріктірілген: μ = S Ri Температура өскенде тіктігі де,
табалдырықты кедергісі де азаяды, оның үстіне бұл
шамалардың азаюы тоққа кері бағыттарда әсер
етеді.
