Құрастыру үрдістерін жобалау




Презентация қосу
Құрастыру үрдістерін
жобалау
Орындаған: Аметов М., Аметова А., Бағатбек Д.,
Байжуманова Ф., Батырбек А., Бижігітов Н., Болатханов Д.,
Даниярқызы А., Дарменбекова М., Ермеков Н., Ерубай А.
Құрастыру - бұл өнімді шығарудың соңғы кезеңдерінің бірі, онда
дизайнерлер мен технологтардың өнімді біріктіру үшін жасаған
барлық алдыңғы жұмысының нәтижелері. Өнімнің сапасы мен
құрастырудың күрделілігі көбінесе дизайнердің өнімнің қызмет ету
мақсатын жобалауды қалай түсінетініне және оның құрылымына
енетіндігіне, дәлдік стандарттары қалай белгіленетініне, өнімнің
талап етілетін дәлдігіне жетудің таңдалған әдістері қаншалықты
тиімді екеніне және бұл әдістер өнімді дайындау технологиясында
қалай көрінетініне байланысты.

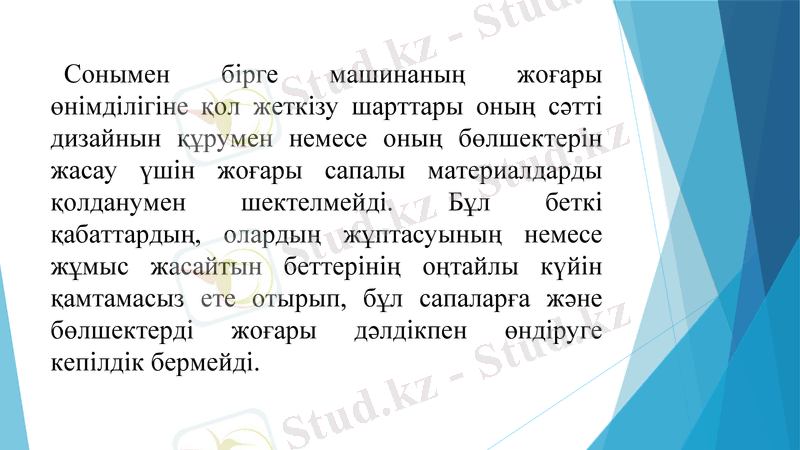

Сонымен бірге машинаның жоғары
өнімділігіне қол жеткізу шарттары оның сәтті
дизайнын құрумен немесе оның бөлшектерін
жасау үшін жоғары сапалы материалдарды
қолданумен шектелмейді. Бұл беткі
қабаттардың, олардың жұптасуының немесе
жұмыс жасайтын беттерінің оңтайлы күйін
қамтамасыз ете отырып, бұл сапаларға және
бөлшектерді жоғары дәлдікпен өндіруге
кепілдік бермейді.
Өнімді құрастырудың технологиялық процесін жасаушы технолог: шешімі
шығарылатын бұйымның міндеттерін нақты елестетуі керек; өнімнің
белгіленген процесті жүзеге асыруы қажет қатынастарды түсіну;
бөлшектерді дайындау технологиясына және олардың дәлдігін бақылауға
қойылатын талаптарды ұсына отырып, оны жасаудың технологиялық
процесінің тиісті құрылысымен өнімдегі барлық қажетті байланыстарды
қажетті дәлдікпен қамтамасыз ету.

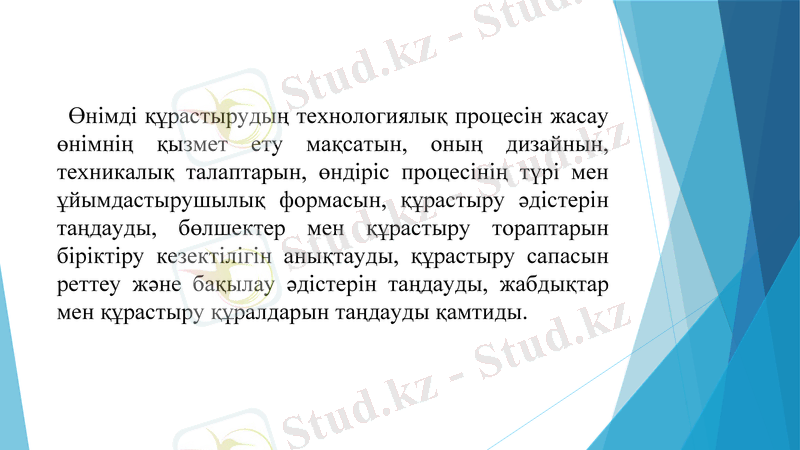

Өнімді құрастырудың технологиялық процесін жасау
өнімнің қызмет ету мақсатын, оның дизайнын,
техникалық талаптарын, өндіріс процесінің түрі мен
ұйымдастырушылық формасын, құрастыру әдістерін
таңдауды, бөлшектер мен құрастыру тораптарын
біріктіру кезектілігін анықтауды, құрастыру сапасын
реттеу және бақылау әдістерін таңдауды, жабдықтар
мен құрастыру құралдарын таңдауды қамтиды.

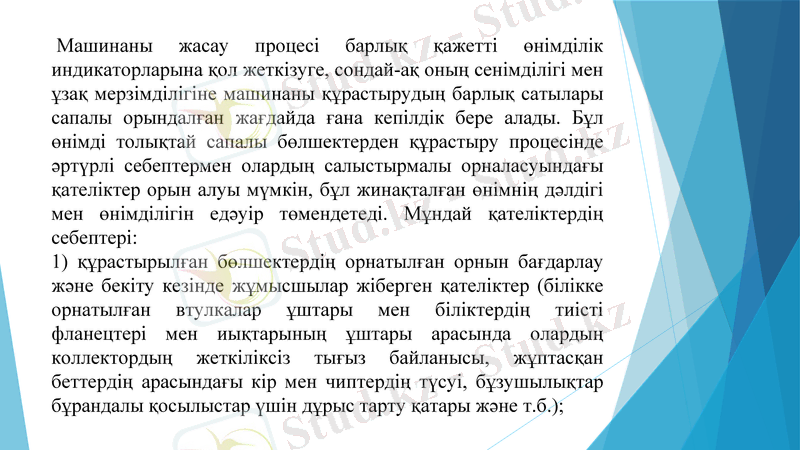

Машинаны жасау процесі барлық қажетті өнімділік
индикаторларына қол жеткізуге, сондай-ақ оның сенімділігі мен
ұзақ мерзімділігіне машинаны құрастырудың барлық сатылары
сапалы орындалған жағдайда ғана кепілдік бере алады. Бұл
өнімді толықтай сапалы бөлшектерден құрастыру процесінде
әртүрлі себептермен олардың салыстырмалы орналасуындағы
қателіктер орын алуы мүмкін, бұл жинақталған өнімнің дәлдігі
мен өнімділігін едәуір төмендетеді. Мұндай қателіктердің
себептері:
1) құрастырылған бөлшектердің орнатылған орнын бағдарлау
және бекіту кезінде жұмысшылар жіберген қателіктер (білікке
орнатылған втулкалар ұштары мен біліктердің тиісті фланецтері
мен иықтарының ұштары арасында олардың коллектордың
жеткіліксіз тығыз байланысы, жұптасқан беттердің арасындағы
кір мен чиптердің түсуі, бұзушылықтар бұрандалы қосылыстар
үшін дұрыс тарту қатары және т.б.);

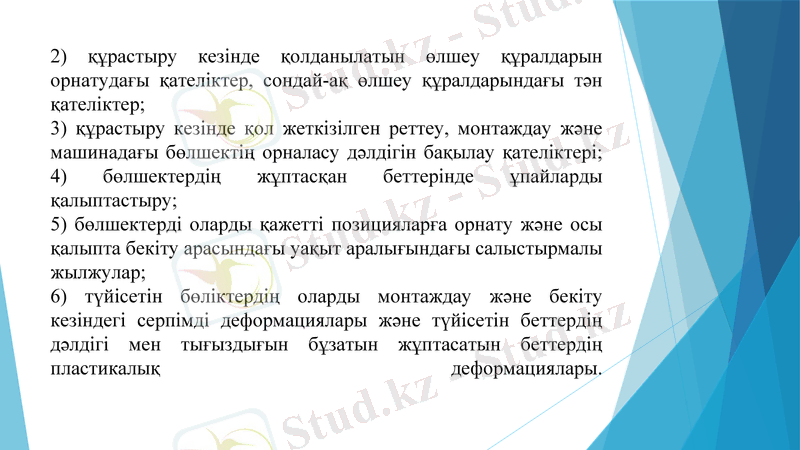

2) құрастыру кезінде қолданылатын өлшеу құралдарын
орнатудағы қателіктер, сондай-ақ өлшеу құралдарындағы тән
қателіктер;
3) құрастыру кезінде қол жеткізілген реттеу, монтаждау және
машинадағы бөлшектің орналасу дәлдігін бақылау қателіктері;
4) бөлшектердің жұптасқан беттерінде ұпайларды
қалыптастыру;
5) бөлшектерді оларды қажетті позицияларға орнату және осы
қалыпта бекіту арасындағы уақыт аралығындағы салыстырмалы
жылжулар;
6) түйісетін бөліктердің оларды монтаждау және бекіту
кезіндегі серпімді деформациялары және түйісетін беттердің
дәлдігі мен тығыздығын бұзатын жұптасатын беттердің
пластикалық деформациялары.

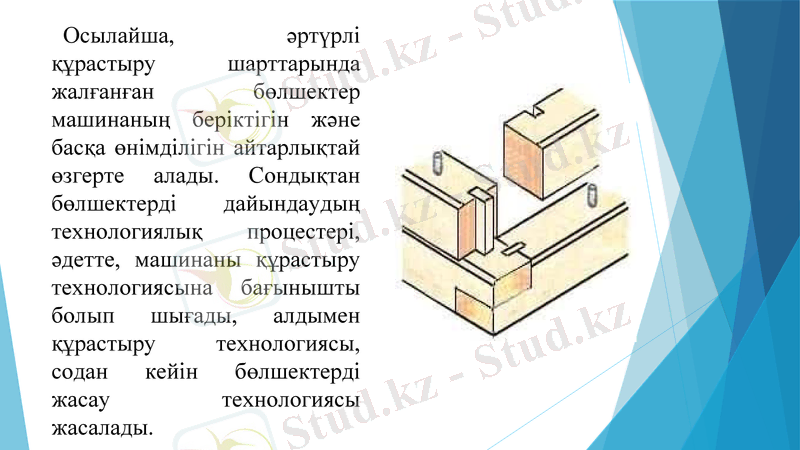

Осылайша, әртүрлі
құрастыру шарттарында
жалғанған бөлшектер
машинаның беріктігін және
басқа өнімділігін айтарлықтай
өзгерте алады. Сондықтан
бөлшектерді дайындаудың
технологиялық процестері,
әдетте, машинаны құрастыру
технологиясына бағынышты
болып шығады, алдымен
құрастыру технологиясы,
содан кейін бөлшектерді жасау
технологиясы жасалады.

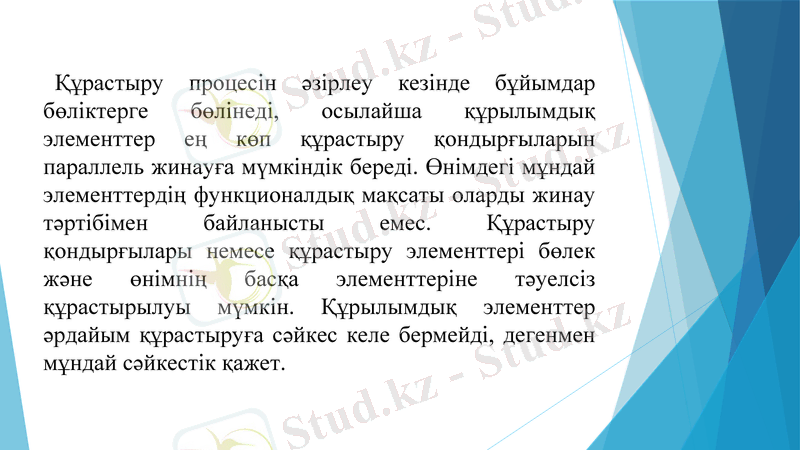

Құрастыру процесін әзірлеу кезінде бұйымдар
бөліктерге бөлінеді, осылайша құрылымдық
элементтер ең көп құрастыру қондырғыларын
параллель жинауға мүмкіндік береді. Өнімдегі мұндай
элементтердің функционалдық мақсаты оларды жинау
тәртібімен байланысты емес. Құрастыру
қондырғылары немесе құрастыру элементтері бөлек
және өнімнің басқа элементтеріне тәуелсіз
құрастырылуы мүмкін. Құрылымдық элементтер
әрдайым құрастыруға сәйкес келе бермейді, дегенмен
мұндай сәйкестік қажет.

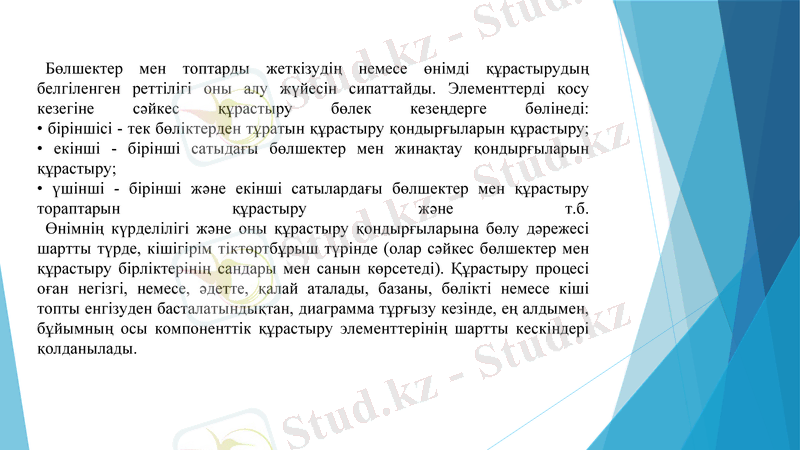

Бөлшектер мен топтарды жеткізудің немесе өнімді құрастырудың
белгіленген реттілігі оны алу жүйесін сипаттайды. Элементтерді қосу
кезегіне сәйкес құрастыру бөлек кезеңдерге бөлінеді:
• біріншісі - тек бөліктерден тұратын құрастыру қондырғыларын құрастыру;
• екінші - бірінші сатыдағы бөлшектер мен жинақтау қондырғыларын
құрастыру;
• үшінші - бірінші және екінші сатылардағы бөлшектер мен құрастыру
тораптарын құрастыру және т.б.
Өнімнің күрделілігі және оны құрастыру қондырғыларына бөлу дәрежесі
шартты түрде, кішігірім тіктөртбұрыш түрінде (олар сәйкес бөлшектер мен
құрастыру бірліктерінің сандары мен санын көрсетеді). Құрастыру процесі
оған негізгі, немесе, әдетте, қалай аталады, базаны, бөлікті немесе кіші
топты енгізуден басталатындықтан, диаграмма тұрғызу кезінде, ең алдымен,
бұйымның осы компоненттік құрастыру элементтерінің шартты кескіндері
қолданылады.
Өнімнің күрделілігі және оны құрастыру
қондырғыларына бөлу дәрежесі шартты
түрде, кішігірім тіктөртбұрыш түрінде
(олар сәйкес бөлшектер мен құрастыру
бірліктерінің сандары мен санын
көрсетеді). Құрастыру процесі оған
негізгі, немесе, әдетте, базаны, бөлікті
немесе кіші топты енгізуден
басталатындықтан, диаграмма тұрғызу
кезінде, ең алдымен, бұйымның осы
компоненттік құрастыру элементтерінің
шартты кескіндері қолданылады.
Жинау схемаларында бөлшектерге, құрастыру қондырғыларына,
кешендерге және бұйымдарға арналған тұлғасыз және пәндік белгілеу
жүйесі қолданылады. Бөлшектерді құрастыру үшін жеткізілім уақытын әр
жұмыс орнына қажетті толықтықта жоспарлау үшін компьютерді қолданған
кезде, ЕСТД бөлшектерді белгілеудің тиісті әдісін қарастырады.
Құрастыру операциясына негізінен мыналар кіреді:
• бөлшектерді жеткізу, біреуінің екіншісіне қатысты бағыттылығы;
• бөлшектерді қосу;
• құрылғыдан құрастырылған қондырғыны алып тастау;
• өнімді бақылау.

Технологиялық құрастыру процесін әзірлеу кезінде құрастыру
операциялары мен ауысуларын жүзеге асырумен байланысты жұмыстың
мазмұны анықталады. Технологияны әзірлеу кезінде өтпелі элементтер
алдын-ала қойылады.
Назарларыңызға
рахмет!
