Индукциялық реленің сипаттамалары

Орындаған: Иман А.

Жусу

Алматы, 2020

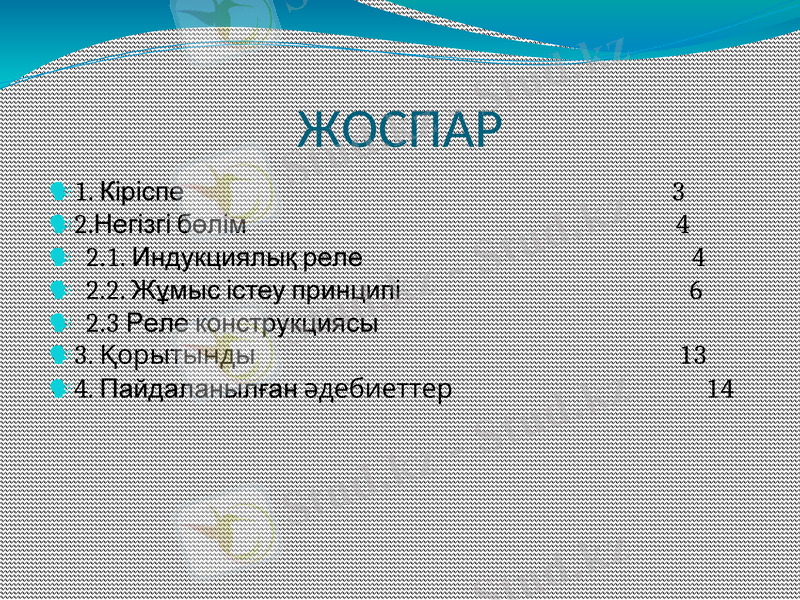

ЖОСПАР
1. Кіріспе
2.Негізгі бөлім
2.1. Индукциялық реле
2.2. Жұмыс істеу принципі
2.3 Реле конструкциясы
3. Қорытынды
4. Пайдаланылған әдебиеттер
КІРІСПЕ

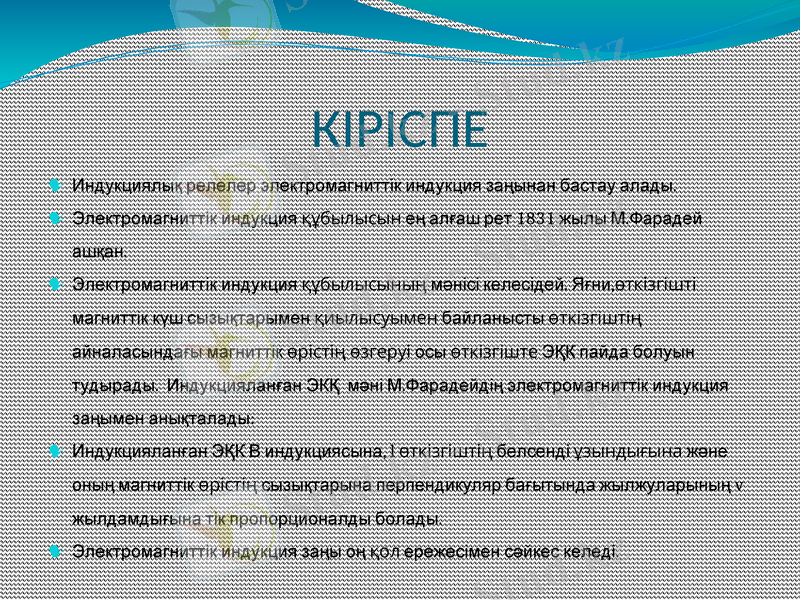

Индукциялық релелер электромагниттік индукция заңынан бастау алады.

Электромагниттік индукция құбылысын ең алғаш рет 1831 жылы

М.Фарадей ашқан.
Электромагниттік индукция құбылысының мәнісі келесідей. Яғни,өткізгішті

магниттік күш сызықтарымен қиылысуымен байланысты өткізгіштің
айналасындағы магниттік өрістің өзгеруі осы өткізгіште ЭҚК пайда болуын
тудырады. Индукцияланған ЭКҚ мәні М.Фарадейдің электромагниттік
индукция заңымен анықталады:
Индукцияланған ЭҚК В индукциясына, l өткізгіштің белсенді ұзындығына

және оның магниттік өрістің сызықтарына перпендикуляр бағытында
жылжуларының v жылдамдығына тік пропорционалды болады.
Электромагниттік индукция заңы оң қол ережесімен сәйкес келеді.
НЕГІЗГІ БӨЛІМ
2.1. Индукциялық реле

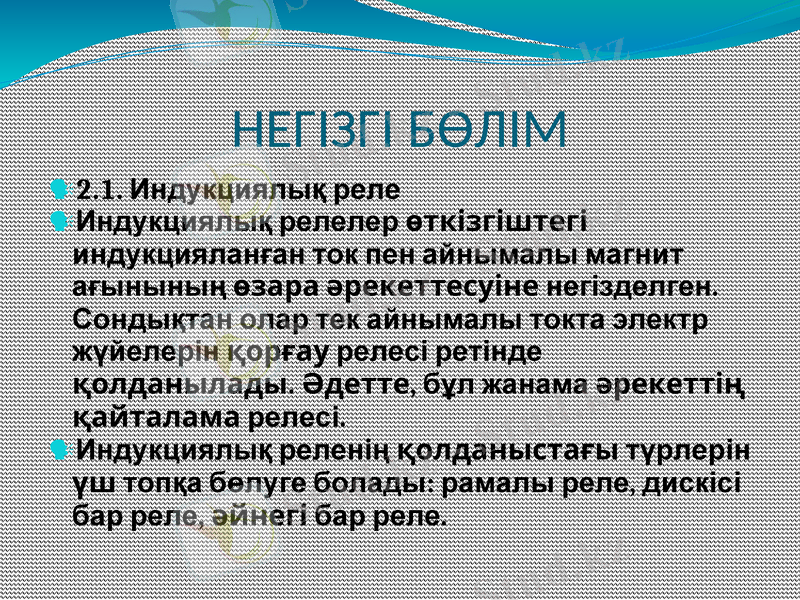

Индукциялық релелер өткізгіштегі
индукцияланған ток пен айнымалы
магнит ағынының өзара әрекеттесуіне
негізделген. Сондықтан олар тек
айнымалы токта электр жүйелерін қорғау
релесі ретінде қолданылады. Әдетте, бұл
жанама әрекеттің қайталама релесі.
Индукциялық реленің қолданыстағы
түрлерін үш топқа бөлуге болады: рамалы
реле, дискісі бар реле, әйнегі бар реле.

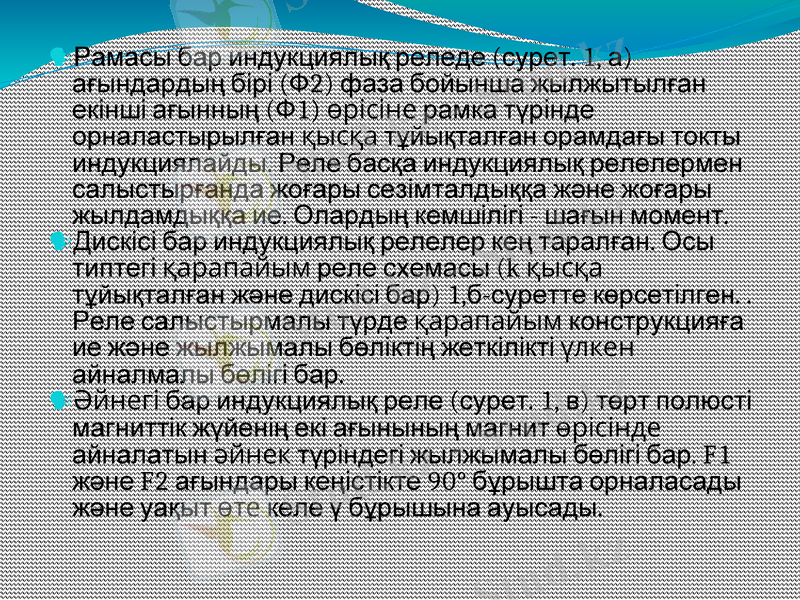

Рамасы бар индукциялық реледе (сурет. 1, а)
ағындардың бірі (Ф2) фаза бойынша жылжытылған
екінші ағынның (Ф1) өрісіне рамка түрінде
орналастырылған қысқа тұйықталған орамдағы токты
индукциялайды. Реле басқа индукциялық релелермен
салыстырғанда жоғары сезімталдыққа және жоғары
жылдамдыққа ие. Олардың кемшілігі - шағын момент.
Дискісі бар индукциялық релелер кең таралған. Осы
типтегі қарапайым реле схемасы (k қысқа тұйықталған
және дискісі бар) 1,б-суретте көрсетілген. . Реле
салыстырмалы түрде қарапайым конструкцияға ие және
жылжымалы бөліктің жеткілікті үлкен айналмалы бөлігі
бар.
Әйнегі бар индукциялық реле (сурет. 1, в) төрт полюсті
магниттік жүйенің екі ағынының магнит өрісінде
айналатын әйнек түріндегі жылжымалы бөлігі бар. F1
және F2 ағындары кеңістікте 90° бұрышта орналасады
және уақыт өте келе γ бұрышына ауысады.

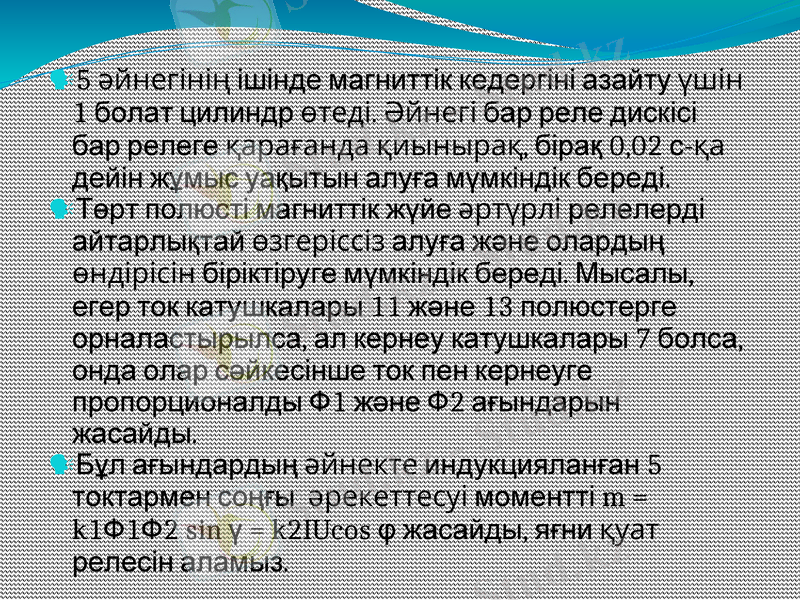

5 әйнегінің ішінде магниттік кедергіні азайту үшін
1 болат цилиндр өтеді. Әйнегі бар реле дискісі бар
релеге қарағанда қиынырақ, бірақ 0,02 с-қа дейін
жұмыс уақытын алуға мүмкіндік береді.
Төрт полюсті магниттік жүйе әртүрлі релелерді
айтарлықтай өзгеріссіз алуға және олардың
өндірісін біріктіруге мүмкіндік береді. Мысалы,
егер ток катушкалары 11 және 13 полюстерге
орналастырылса, ал кернеу катушкалары 7 болса,
онда олар сәйкесінше ток пен кернеуге
пропорционалды Ф1 және Ф2 ағындарын жасайды.
Бұл ағындардың әйнекте индукцияланған 5
токтармен соңғы әрекеттесуі моментті m =
k1Ф1Ф2 sin γ = k2IUcos φ жасайды, яғни қуат
релесін аламыз.

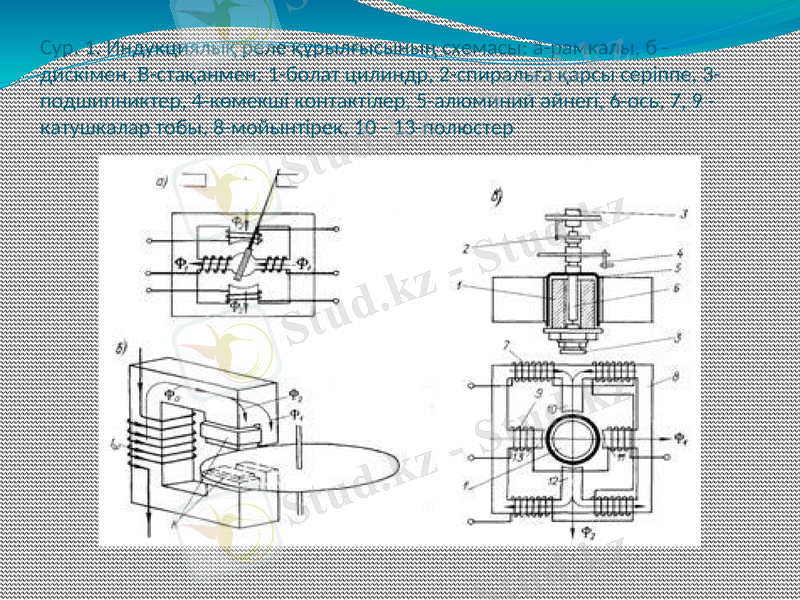

Сур. 1. Индукциялық реле құрылғысының схемасы: a-рамкалы, б - дискімен, B-стақанмен: 1-
болат цилиндр, 2-спиральға қарсы серіппе, 3-подшипниктер, 4-көмекші контактілер, 5-
алюминий әйнегі, 6-ось, 7, 9 - катушкалар тобы, 8-мойынтірек, 10 - 13-полюстер

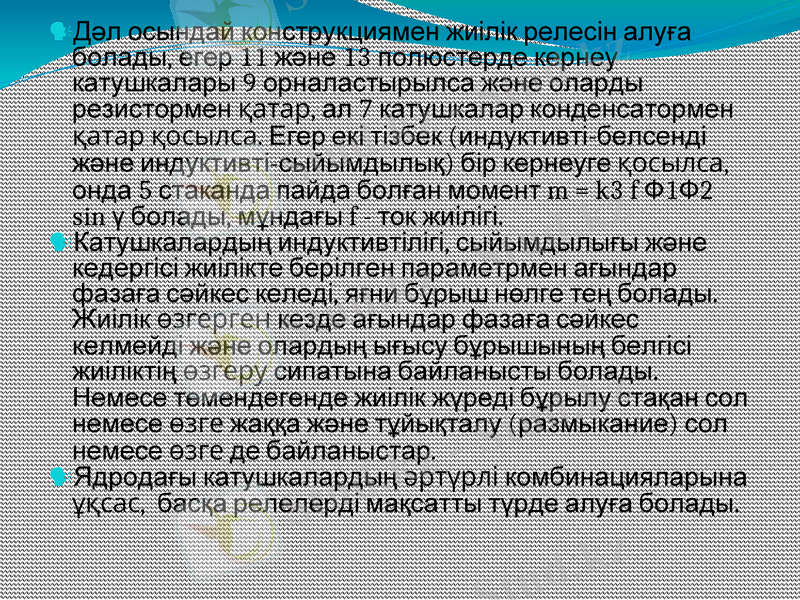

Дәл осындай конструкциямен жиілік релесін алуға
болады, егер 11 және 13 полюстерде кернеу
катушкалары 9 орналастырылса және оларды
резистормен қатар, ал 7 катушкалар конденсатормен
қатар қосылса. Егер екі тізбек (индуктивті-белсенді және
индуктивті-сыйымдылық) бір кернеуге қосылса, онда 5
стаканда пайда болған момент m = k3 f Ф1Ф2 sin γ
болады, мұндағы f - ток жиілігі.
Катушкалардың индуктивтілігі, сыйымдылығы және
кедергісі жиілікте берілген параметрмен ағындар фазаға
сәйкес келеді, яғни бұрыш нөлге тең болады. Жиілік
өзгерген кезде ағындар фазаға сәйкес келмейді және
олардың ығысу бұрышының белгісі жиіліктің өзгеру
сипатына байланысты болады. Немесе төмендегенде
жиілік жүреді бұрылу стақан сол немесе өзге жаққа
және тұйықталу (размыкание) сол немесе өзге де
байланыстар.
Ядродағы катушкалардың әртүрлі комбинацияларына
ұқсас, басқа релелерді мақсатты түрде алуға болады.
Жұмыс істеу принципі

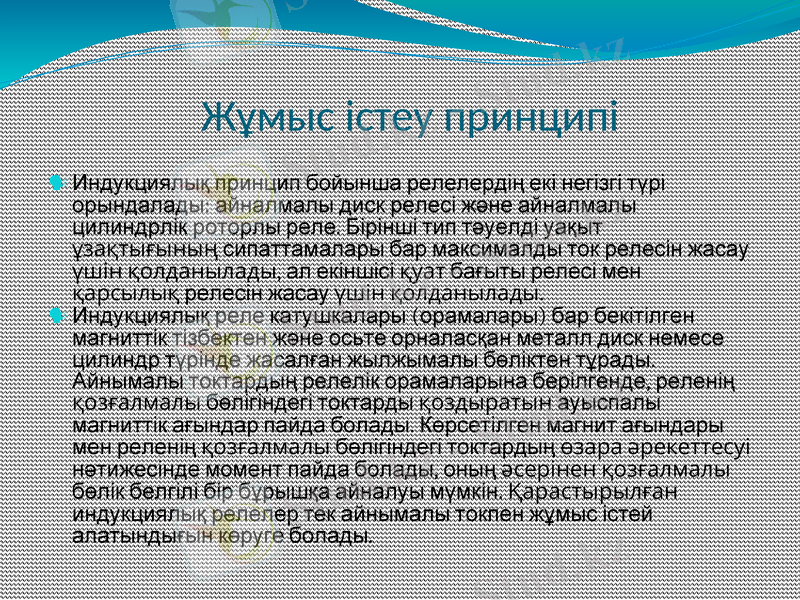

Индукциялық принцип бойынша релелердің екі негізгі түрі
орындалады: айналмалы диск релесі және айналмалы цилиндрлік
роторлы реле. Бірінші тип тәуелді уақыт ұзақтығының
сипаттамалары бар максималды ток релесін жасау үшін
қолданылады, ал екіншісі қуат бағыты релесі мен қарсылық
релесін жасау үшін қолданылады.
Индукциялық реле катушкалары (орамалары) бар бекітілген
магниттік тізбектен және осьте орналасқан металл диск немесе
цилиндр түрінде жасалған жылжымалы бөліктен тұрады.
Айнымалы токтардың релелік орамаларына берілгенде, реленің
қозғалмалы бөлігіндегі токтарды қоздыратын ауыспалы магниттік
ағындар пайда болады. Көрсетілген магнит ағындары мен реленің
қозғалмалы бөлігіндегі токтардың өзара әрекеттесуі нәтижесінде
момент пайда болады, оның әсерінен қозғалмалы бөлік белгілі бір
бұрышқа айналуы мүмкін. Қарастырылған индукциялық релелер
тек айнымалы токпен жұмыс істей алатындығын көруге болады.

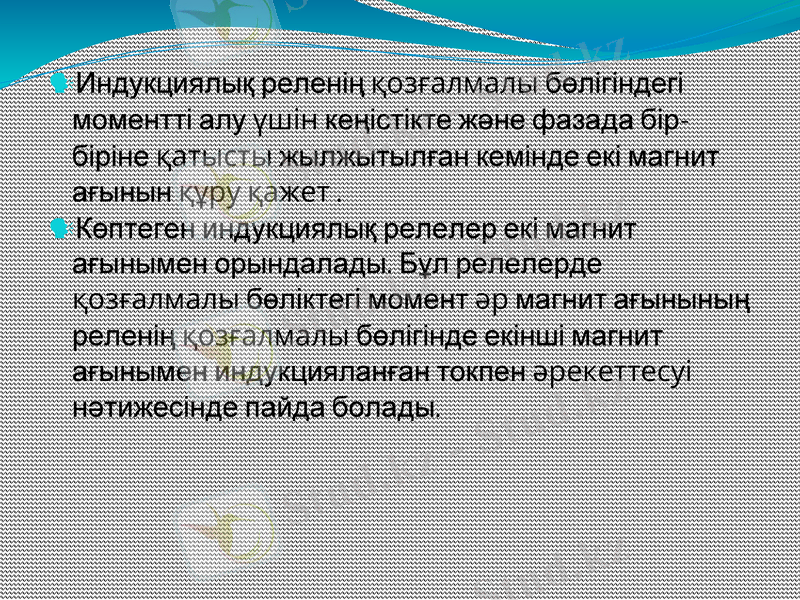

Индукциялық реленің қозғалмалы
бөлігіндегі моментті алу үшін кеңістікте
және фазада бір-біріне қатысты
жылжытылған кемінде екі магнит ағынын
құру қажет .
Көптеген индукциялық релелер екі магнит
ағынымен орындалады. Бұл релелерде
қозғалмалы бөліктегі момент әр магнит
ағынының реленің қозғалмалы бөлігінде
екінші магнит ағынымен индукцияланған
токпен әрекеттесуі нәтижесінде пайда
болады.

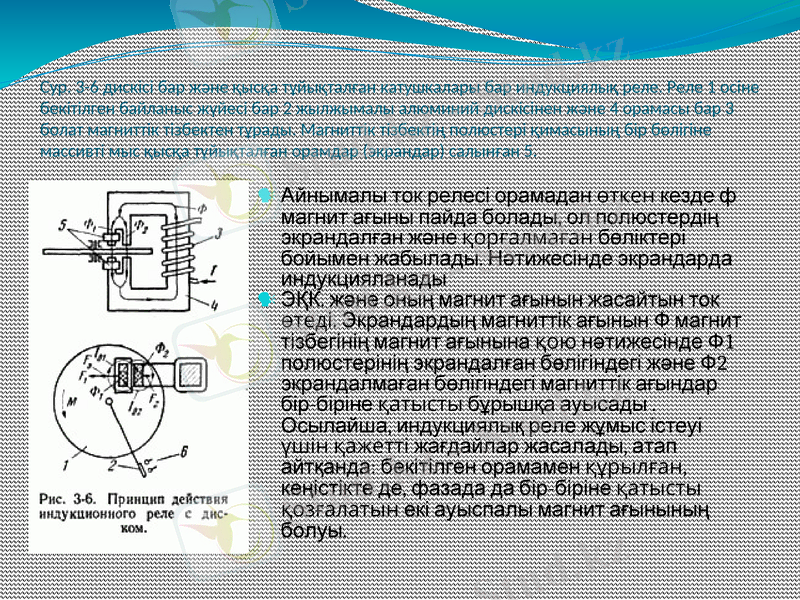

Сур. 3-6 дискісі бар және қысқа тұйықталған катушкалары бар индукциялық реле. Реле 1
осіне бекітілген байланыс жүйесі бар 2 жылжымалы алюминий дискісінен және 4
орамасы бар 3 болат магниттік тізбектен тұрады. Магниттік тізбектің полюстері
қимасының бір бөлігіне массивті мыс қысқа тұйықталған орамдар (экрандар) салынған 5.

Айнымалы ток релесі орамадан өткен кезде ф
магнит ағыны пайда болады, ол полюстердің
экрандалған және қорғалмаған бөліктері
бойымен жабылады. Нәтижесінде экрандарда
индукцияланады
ЭҚК. және оның магнит ағынын жасайтын ток
өтеді. Экрандардың магниттік ағынын Ф магнит
тізбегінің магнит ағынына қою нәтижесінде Ф1
полюстерінің экрандалған бөлігіндегі және Ф2
экрандалмаған бөлігіндегі магниттік ағындар бір-
біріне қатысты бұрышқа ауысады . Осылайша,
индукциялық реле жұмыс істеуі үшін қажетті
жағдайлар жасалады, атап айтқанда: бекітілген
орамамен құрылған, кеңістікте де, фазада да бір-
біріне қатысты қозғалатын екі ауыспалы магнит
ағынының болуы.
Ф2 экрандалмаған бөлігі бір-біріне қатысты
бұрышқа жылжытылады . Осылайша, индукциялық
реле жұмыс істеуі үшін қажетті жағдайлар
жасалады, атап айтқанда: бекітілген орамамен
құрылған, кеңістікте де, фазада да бір-біріне
қатысты қозғалатын екі ауыспалы магнит
ағынының болуы.

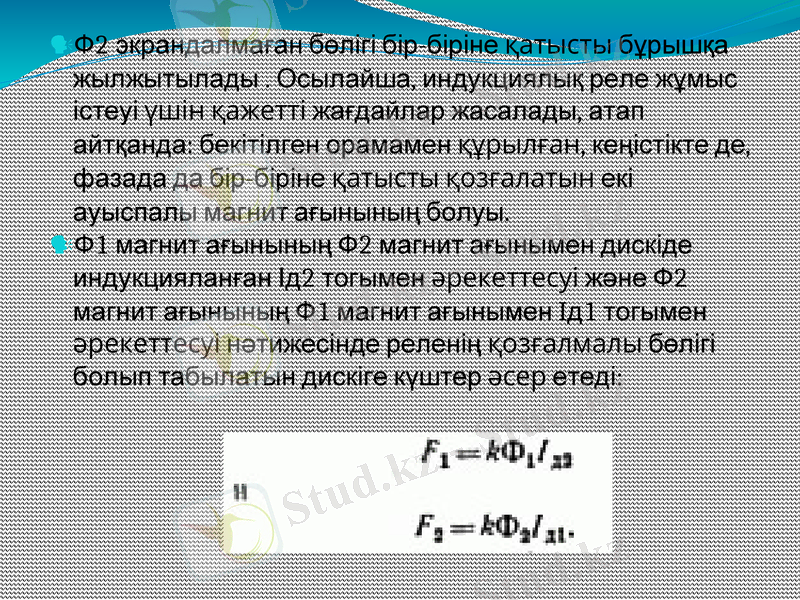

Ф1 магнит ағынының Ф2 магнит ағынымен дискіде
индукцияланған Ід2 тогымен әрекеттесуі және Ф2
магнит ағынының Ф1 магнит ағынымен Iд1 тогымен
әрекеттесуі нәтижесінде реленің қозғалмалы бөлігі
болып табылатын дискіге күштер әсер етеді:

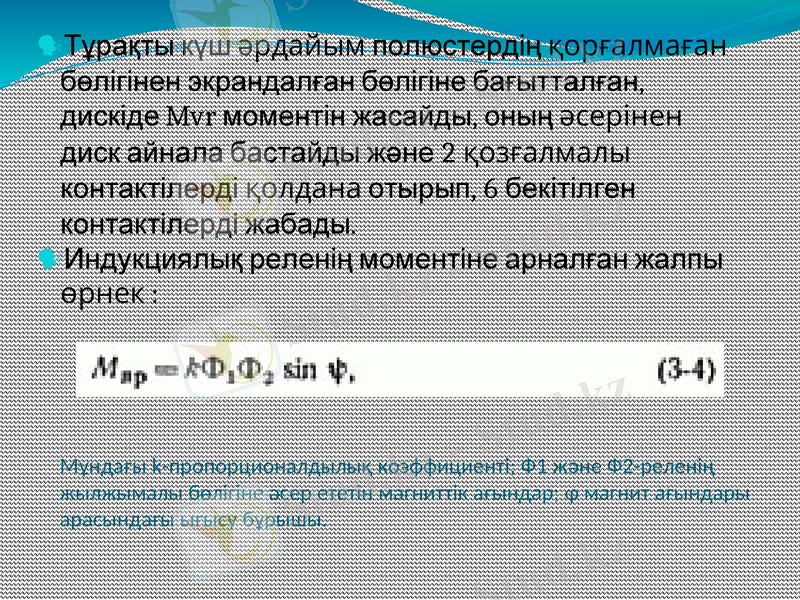

Тұрақты күш әрдайым полюстердің
қорғалмаған бөлігінен экрандалған
бөлігіне бағытталған, дискіде Mvr
моментін жасайды, оның әсерінен диск
айнала бастайды және 2 қозғалмалы
контактілерді қолдана отырып, 6 бекітілген
контактілерді жабады.
Индукциялық реленің моментіне арналған
жалпы өрнек :

Мұндағы k-пропорционалдылық коэффициенті; Ф1 және Ф2-реленің
жылжымалы бөлігіне әсер ететін магниттік ағындар; φ магнит ағындары
арасындағы ығысу бұрышы.

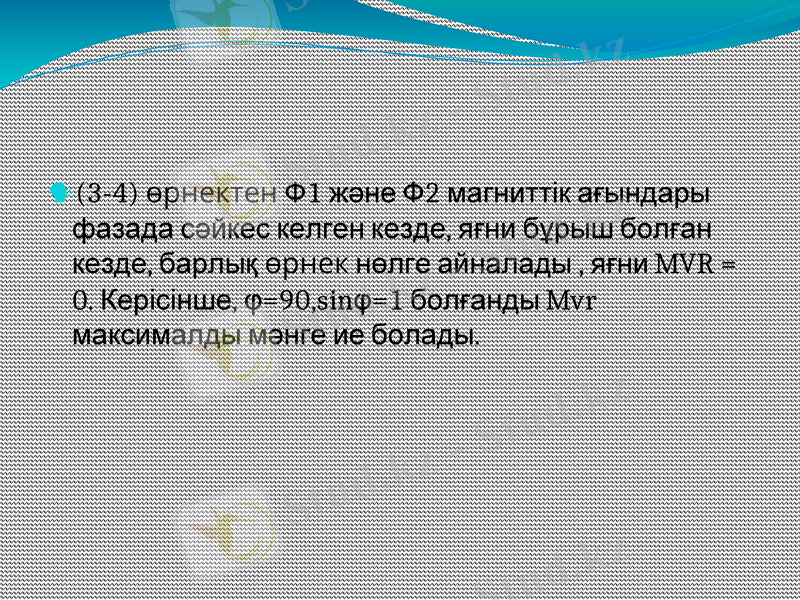

(3-4) өрнектен Ф1 және Ф2 магниттік
ағындары фазада сәйкес келген кезде,
яғни бұрыш болған кезде, барлық өрнек
нөлге айналады , яғни MVR = 0. Керісінше,
φ=90,sinφ=1 болғанды Mvr максималды
мәнге ие болады.
Реле конструкциясы

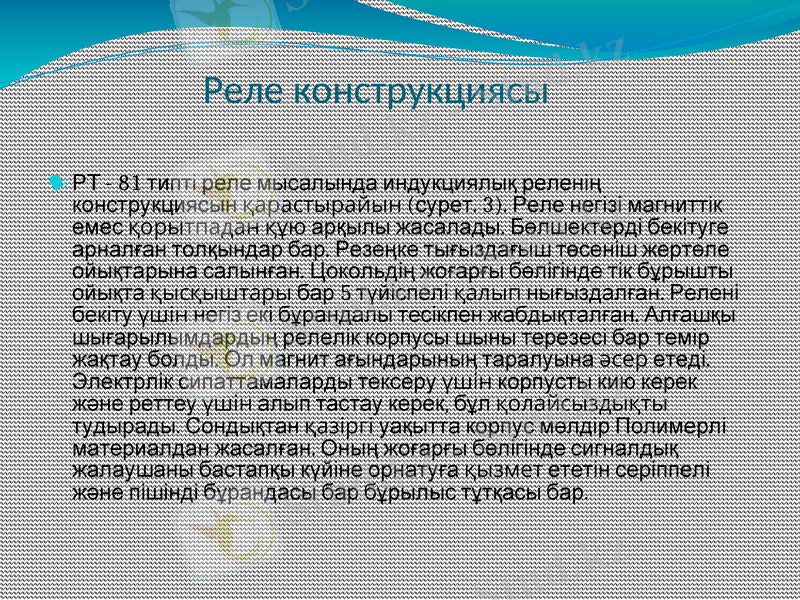

РТ - 81 типті реле мысалында индукциялық реленің
конструкциясын қарастырайын (сурет. 3). Реле негізі магниттік
емес қорытпадан құю арқылы жасалады. Бөлшектерді бекітуге
арналған толқындар бар. Резеңке тығыздағыш төсеніш жертөле
ойықтарына салынған. Цокольдің жоғарғы бөлігінде тік бұрышты
ойықта қысқыштары бар 5 түйіспелі қалып нығыздалған. Релені
бекіту үшін негіз екі бұрандалы тесікпен жабдықталған. Алғашқы
шығарылымдардың релелік корпусы шыны терезесі бар темір
жақтау болды. Ол магнит ағындарының таралуына әсер етеді.
Электрлік сипаттамаларды тексеру үшін корпусты кию керек
және реттеу үшін алып тастау керек, бұл қолайсыздықты
тудырады. Сондықтан қазіргі уақытта корпус мөлдір Полимерлі
материалдан жасалған. Оның жоғарғы бөлігінде сигналдық
жалаушаны бастапқы күйіне орнатуға қызмет ететін серіппелі
және пішінді бұрандасы бар бұрылыс тұтқасы бар.

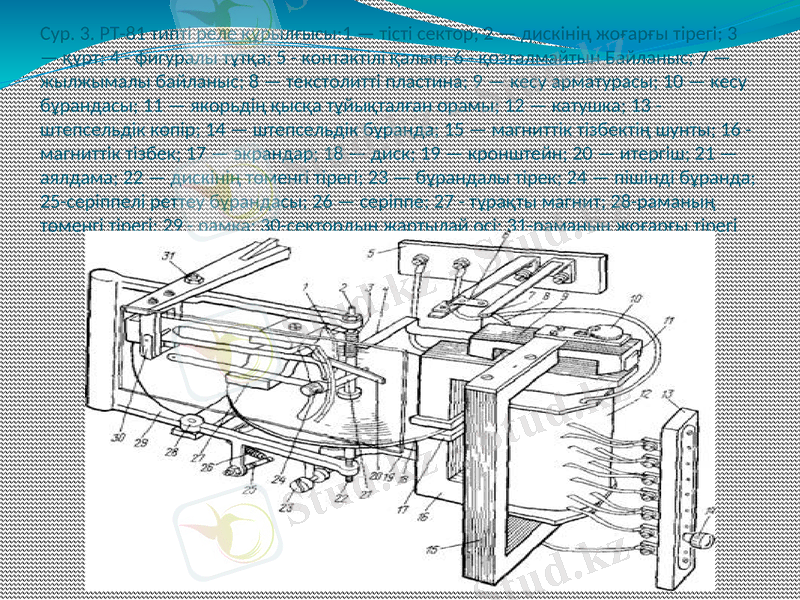

Сур. 3. РТ-81 типті реле құрылғысы:1 — тісті сектор; 2 — дискінің жоғарғы тірегі; 3 — құрт; 4 -
фигуралы тұтқа; 5 - контактілі қалып; 6 - қозғалмайтын Байланыс; 7 — жылжымалы байланыс;
8 — текстолитті пластина; 9 — кесу арматурасы; 10 — кесу бұрандасы; 11 — якорьдің қысқа
тұйықталған орамы; 12 — катушка; 13 - штепсельдік көпір; 14 — штепсельдік бұранда; 15 —
магниттік тізбектің шунты; 16 - магниттік тізбек; 17 — экрандар; 18 — диск; 19 — кронштейн;
20 — итергіш; 21 — аялдама; 22 — дискінің төменгі тірегі; 23 — бұрандалы тірек; 24 — пішінді
бұранда; 25-серіппелі реттеу бұрандасы; 26 — серіппе; 27 - тұрақты магнит; 28-раманың
төменгі тірегі; 29 - рамка; 30-сектордың жартылай осі; 31-раманың жоғарғы тірегі

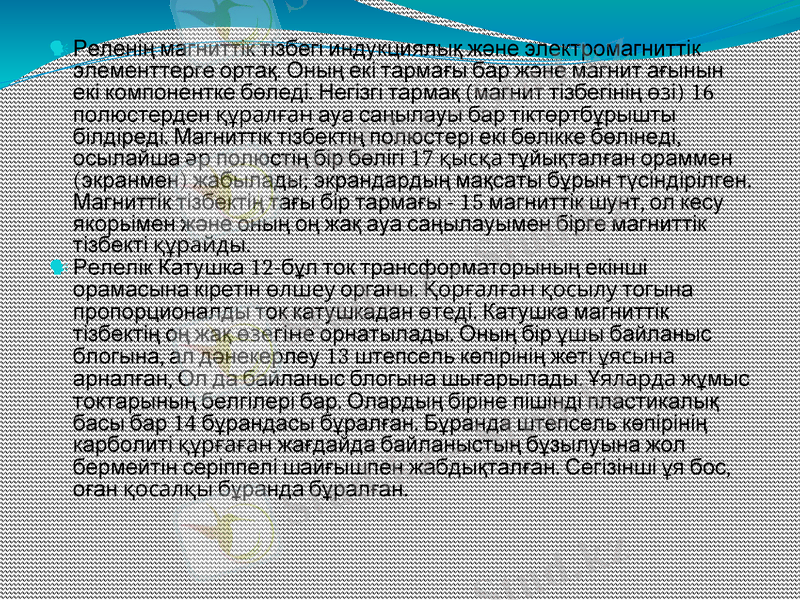

Реленің магниттік тізбегі индукциялық және электромагниттік
элементтерге ортақ. Оның екі тармағы бар және магнит
ағынын екі компонентке бөледі. Негізгі тармақ (магнит
тізбегінің өзі) 16 полюстерден құралған ауа саңылауы бар
тіктөртбұрышты білдіреді. Магниттік тізбектің полюстері екі
бөлікке бөлінеді, осылайша әр полюстің бір бөлігі 17 қысқа
тұйықталған ораммен (экранмен) жабылады; экрандардың
мақсаты бұрын түсіндірілген. Магниттік тізбектің тағы бір
тармағы - 15 магниттік шунт, ол кесу якорьімен және оның оң
жақ ауа саңылауымен бірге магниттік тізбекті құрайды.
Релелік Катушка 12-бұл ток трансформаторының екінші
орамасына кіретін өлшеу органы. Қорғалған қосылу тогына
пропорционалды ток катушкадан өтеді. Катушка магниттік
тізбектің оң жақ өзегіне орнатылады. Оның бір ұшы байланыс
блогына, ал дәнекерлеу 13 штепсель көпірінің жеті ұясына
арналған, Ол да байланыс блогына шығарылады. Ұяларда
жұмыс токтарының белгілері бар. Олардың біріне пішінді
пластикалық басы бар 14 бұрандасы бұралған. Бұранда
штепсель көпірінің карболиті құрғаған жағдайда байланыстың
бұзылуына жол бермейтін серіппелі шайғышпен жабдықталған.
Сегізінші ұя бос, оған қосалқы бұранда бұралған.
9 кесу якорьі теңгерілмеген рокерді білдіреді, оның
осі магниттік тізбектің шунтына бекітілген. Сол
жақта, ауыр иықта 4 фигуралы тұтқасы және 8
текстолит тақтасы бекітілген. Фигуралық рычаг
арқылы индукциялық элементтің зәкірге және
сигналдық жалаушаға әсері жүзеге асырылады.
Текстолит тақтасы контактілерді тікелей ауыстырады.
Магнит ағынының пульсациясынан туындаған
кесілген якорьдің дірілдеуі контактілердің тұрақсыз
жабылуына әкелуі мүмкін. Жою үшін бұл қажетсіз
құбылыстар оң жақ аяғына зәкір насажен
короткозамкнутый бағдары Л қамтитын бөлігі, оның
торцевой тараптар. Магнит ағыны фазада қозғалатын
екі компонентке бөлінеді, бұл пульсацияның
тегістелуіне әкеледі. Жабысудың алдын алу үшін
якорь магниттік емес тойтармамен жабдықталған.
Қорытынды
Қортындылай келе индукциялық реле
индукцияланған ток пен айнымалы магнит
ағынының өз ара әрекеттесуінен тұрады.
Сондықтан олар тек айнымалы токта электр
жүйелерін қорғау релесі ретінде қолданылады.
Олар конструкциясы мен қолдану аймағына
байланысты бөлінеді.
Біздер бұл слайдта индукциялық реленің үш
типі мен жұмыс істеу принціпімен таныстық.
РТ-81 типті реле құрылғысының
конструкциясын талдадық.
Пайдаланылған әдебиеттер
1)https://forca.ru/knigi/rzia/indukcionnye-rele-toka-8.html
2)Левченко М.Т., Черняев П.Д. Индукционные реле тока.
М.: Энергия. 1966.
3)Правила устройства электроустановок. Минэнерго СССР. -
6-е изд., перераб. и доп. М.: Энергоатомиздат. 1986.
4)Реле защиты / B.C. Алексеев. Г.П. Варганов. Б.И.
Панфилов. Р.З. Розенблюм. М.: Энергия. 1976.
5) https://rza.org.ua/rza/read/3-3--
Printsip-deystviya-induktsionnih-rele_19.html
6) http://
electricalschool.info/spravochnik/apparaty/651-indukcionnye-re
le.html
7)http://dabarov.narod.ru/gosy/132.htm#%D0%9D
%D0%B0%D1%87%D0%B0%D0%BB%D0%BE

Ұқсас жұмыстар

Электр схемасы элементтерінің графикалық белгілері

Схеманың элементтері

Өздік индукция

Биполярлық транзистор негізіндегі электрондық кілттер

Датчиктерге берілетін электрлік емес сигналдардың басты түрлері

Хромосомалық мутациялар

ГАРМОНИКАЛЫҚ ТЕРБЕЛІСТЕР

Нейтрондық әдістердің нәтижелерінің ұңғымаға әсері

Ультрадыбыстық деңгей өлшегіш

Теореманы логикалық дидактикалық талдау және теоремамен жұмыс істеу әдістемесі

Пәндер
