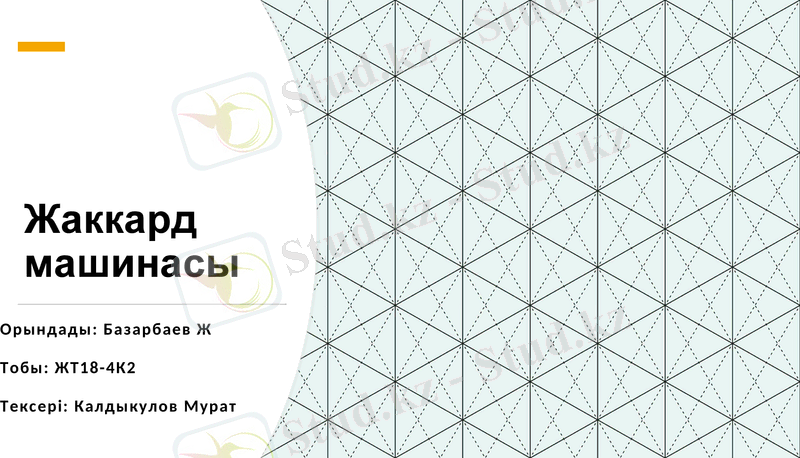

Жаккард машинасы

Презентация қосу

Жаккард
машинасы
Орындады: Базарбаев Ж

Тобы: ЖТ18-4К2

Тексері: Калдыкулов Мурат

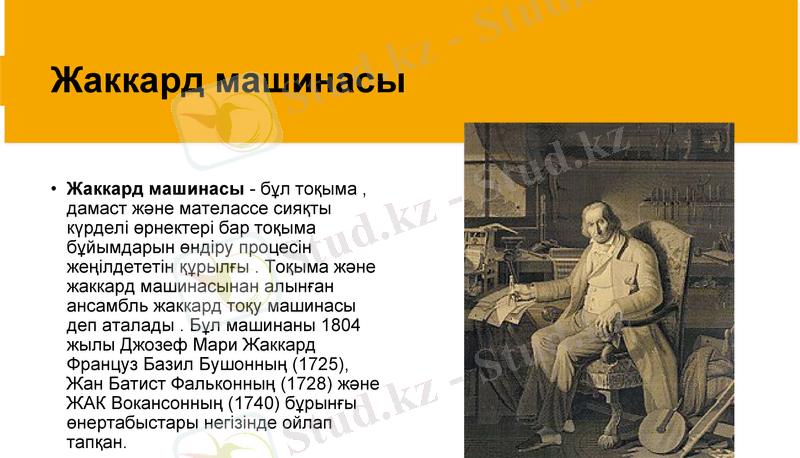

Жаккард машинасы

• Жаккард машинасы - бұл тоқыма ,
дамаст және мателассе сияқты күрделі
өрнектері бар тоқыма бұйымдарын
өндіру процесін жеңілдететін құрылғы .
Тоқыма және жаккард машинасынан
алынған ансамбль жаккард тоқу
машинасы деп аталады . Бұл машинаны
1804 жылы Джозеф Мари Жаккард
Француз Базил Бушонның (1725), Жан
Батист Фальконның (1728) және ЖАК
Вокансонның (1740) бұрынғы
өнертабыстары негізінде ойлап тапқан.
Жаккард машинасы

• Джозеф Мари Жаккард күрделі өрнектерді шығару
механизмін жасауға болатындығын көрді. Ол басқа
өнертапқыштардың механикалық элементтерін біріктірген
болуы мүмкін, бірақ, әрине, жаңашылдық жасады. Оның
машинасы Вокансонға ұқсас болды, бірақ ол Жан-Батист
Соколдың жеке картон карталарын және оның квадрат
призмасын (немесе картаның "цилиндрін") қолданды: оның
төрт жағының әрқайсысының толық перфорациясы
Вокансонның Перфорацияланған "бөшкесін" алмастырды.
Жаккардтың машинасында сегіз қатар инелер мен тіректер
болды, ал Вокансонда екі қатарлы, модификация болды, бұл
оған машинаның өнімділігін арттыруға мүмкіндік берді.
Алғашқы көлігінде ол байланған шнурлармен байлауды
қолдады, оны жалғыз тұзақ тақтасымен көтерді. Жаккард
машинасының басты артықшылықтарының бірі-Дамаск Болат
тоқуға арналған алдыңғы машиналардан айырмашылығы,
онда фигуралы шатыр әдетте әр төрт кадрға бір рет
салынған, жаңа құрылғымен оны әр кадрға бояуға болады,
осылайша мата шығарады. контурдың айқындығымен.

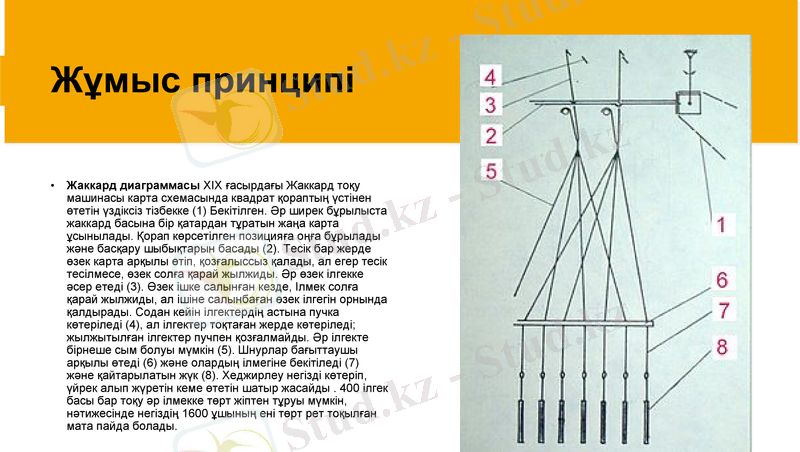

Жұмыс принципі

• Жаккард диаграммасы ХІХ ғасырдағы Жаккард тоқу
машинасы карта схемасында квадрат қораптың үстінен
өтетін үздіксіз тізбекке (1) Бекітілген. Әр ширек бұрылыста
жаккард басына бір қатардан тұратын жаңа карта
ұсынылады. Қорап көрсетілген позицияға оңға бұрылады
және басқару шыбықтарын басады (2). Тесік бар жерде өзек
карта арқылы өтіп, қозғалыссыз қалады, ал егер тесік
тесілмесе, өзек солға қарай жылжиды. Әр өзек ілгекке әсер
етеді (3). Өзек ішке салынған кезде, Ілмек солға қарай
жылжиды, ал ішіне салынбаған өзек ілгегін орнында
қалдырады. Содан кейін ілгектердің астына пучка көтеріледі
(4), ал ілгектер тоқтаған жерде көтеріледі; жылжытылған
ілгектер пучпен қозғалмайды. Әр ілгекте бірнеше сым болуы
мүмкін (5). Шнурлар бағыттаушы арқылы өтеді (6) және
олардың ілмегіне бекітіледі (7) және қайтарылатын жүк (8).
Хеджирлеу негізді көтеріп, үйрек алып жүретін кеме өтетін
шатыр жасайды . 400 ілгек басы бар тоқу әр ілмекке төрт
жіптен тұруы мүмкін, нәтижесінде негіздің 1600 ұшының ені
төрт рет тоқылған мата пайда болады.

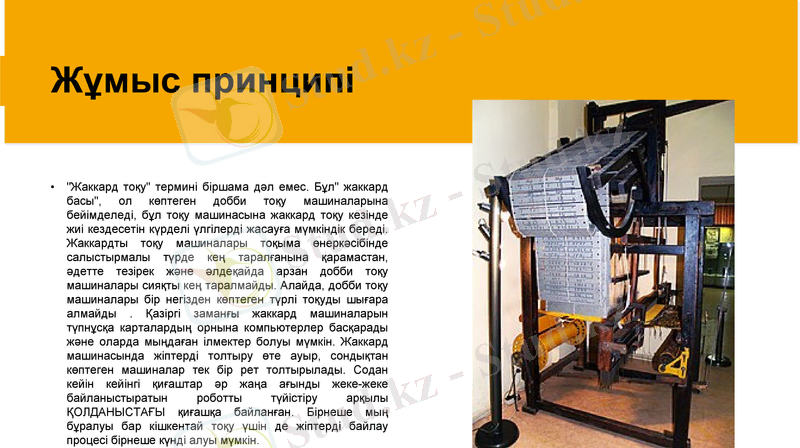

Жұмыс принципі

• "Жаккард тоқу" термині біршама дәл емес. Бұл" жаккард
басы", ол көптеген добби тоқу машиналарына бейімделеді,
бұл тоқу машинасына жаккард тоқу кезінде жиі
кездесетін күрделі үлгілерді жасауға мүмкіндік береді.
Жаккардты тоқу машиналары тоқыма өнеркәсібінде
салыстырмалы түрде кең таралғанына қарамастан, әдетте
тезірек және әлдеқайда арзан добби тоқу машиналары
сияқты кең таралмайды. Алайда, добби тоқу машиналары
бір негізден көптеген түрлі тоқуды шығара алмайды .
Қазіргі заманғы жаккард машиналарын түпнұсқа
карталардың орнына компьютерлер басқарады және
оларда мыңдаған ілмектер болуы мүмкін. Жаккард
машинасында жіптерді толтыру өте ауыр, сондықтан
көптеген машиналар тек бір рет толтырылады. Содан
кейін кейінгі қиғаштар әр жаңа ағынды жеке-жеке
байланыстыратын роботты түйістіру арқылы
ҚОЛДАНЫСТАҒЫ қиғашқа байланған. Бірнеше мың
бұралуы бар кішкентай тоқу үшін де жіптерді байлау
процесі бірнеше күнді алуы мүмкін.

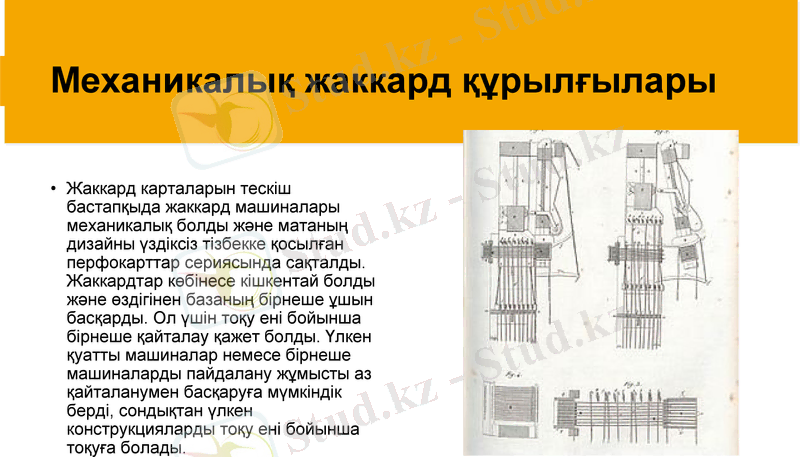

Механикалық жаккард
құрылғылары

• Жаккард карталарын тескіш бастапқыда
жаккард машиналары механикалық болды
және матаның дизайны үздіксіз тізбекке
қосылған перфокарттар сериясында
сақталды. Жаккардтар көбінесе кішкентай
болды және өздігінен базаның бірнеше
ұшын басқарды. Ол үшін тоқу ені бойынша
бірнеше қайталау қажет болды. Үлкен
қуатты машиналар немесе бірнеше
машиналарды пайдалану жұмысты аз
қайталанумен басқаруға мүмкіндік берді,
сондықтан үлкен конструкцияларды тоқу
ені бойынша тоқуға болады.

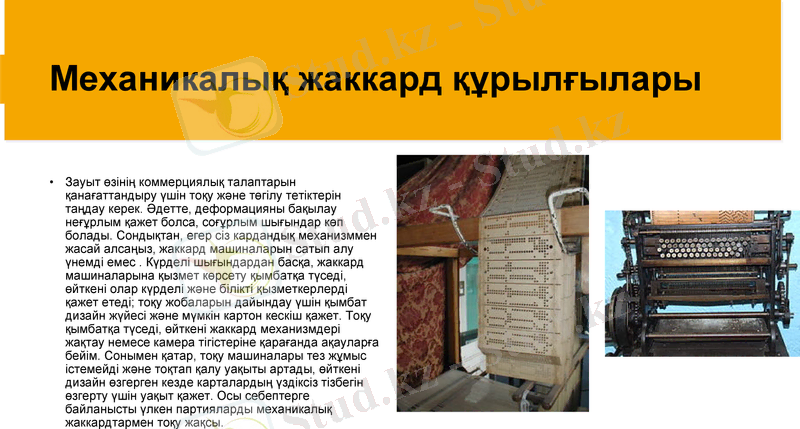

Механикалық жаккард
құрылғылары

• Зауыт өзінің коммерциялық талаптарын қанағаттандыру
үшін тоқу және төгілу тетіктерін таңдау керек. Әдетте,
деформацияны бақылау неғұрлым қажет болса,
соғұрлым шығындар көп болады. Сондықтан, егер сіз
кардандық механизммен жасай алсаңыз, жаккард
машиналарын сатып алу үнемді емес . Күрделі
шығындардан басқа, жаккард машиналарына қызмет
көрсету қымбатқа түседі, өйткені олар күрделі және
білікті қызметкерлерді қажет етеді; тоқу жобаларын
дайындау үшін қымбат дизайн жүйесі және мүмкін
картон кескіш қажет. Тоқу қымбатқа түседі, өйткені
жаккард механизмдері жақтау немесе камера тігістеріне
қарағанда ақауларға бейім. Сонымен қатар, тоқу
машиналары тез жұмыс істемейді және тоқтап қалу
уақыты артады, өйткені дизайн өзгерген кезде
карталардың үздіксіз тізбегін өзгерту үшін уақыт қажет.
Осы себептерге байланысты үлкен партияларды
механикалық жаккардтармен тоқу жақсы.

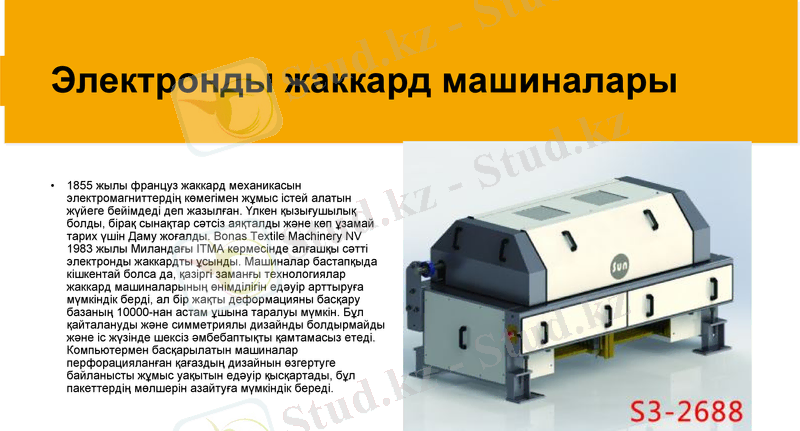

Электронды жаккард
машиналары

• 1855 жылы француз жаккард механикасын
электромагниттердің көмегімен жұмыс істей алатын
жүйеге бейімдеді деп жазылған. Үлкен қызығушылық
болды, бірақ сынақтар сәтсіз аяқталды және көп ұзамай
тарих үшін Даму жоғалды. Bonas Textile Machinery NV
1983 жылы Миландағы ITMA көрмесінде алғашқы сәтті
электронды жаккардты ұсынды. Машиналар бастапқыда
кішкентай болса да, қазіргі заманғы технологиялар
жаккард машиналарының өнімділігін едәуір арттыруға
мүмкіндік берді, ал бір жақты деформацияны басқару
базаның 10000-нан астам ұшына таралуы мүмкін. Бұл
қайталануды және симметриялы дизайнды болдырмайды
және іс жүзінде шексіз әмбебаптықты қамтамасыз етеді.
Компьютермен басқарылатын машиналар
перфорацияланған қағаздың дизайнын өзгертуге
байланысты жұмыс уақытын едәуір қысқартады, бұл
пакеттердің мөлшерін азайтуға мүмкіндік береді.
Электронды жаккард
машиналары

• Алайда, электронды жаккард қымбат және үлкен партиялар
мен шағын құрылымдарды шығаратын зауытта қажет болмауы
мүмкін. Деформацияны бір ұшынан басқаруға мүмкіндік беретін
үлкен машиналар өте қымбат және оларды тек жан-жақтылық
қажет болған кезде немесе дизайнның өте мамандандырылған
талаптарын орындау қажет болған кезде ғана ақтауға болады.
Мысалы, олар Еуропада және батыста белсенді болып қала
беретін жаккард тоқушылардың мүмкіндіктерін арттыру және
әмбебаптығын кеңейту үшін тамаша құрал болып табылады, ал
тоқудың көп бөлігі аз шығындармен аймақтарға көшті.
Жаккард тоқумен байланысты зығыр бұйымдары-Дамаск зығыр
жаялықтары, жаккард маталары және Дамаск төсек-орындары.
Жаккард тоқу кезінде талшықтар мен талшық қоспаларының
барлық түрлері қолданылады және ол көптеген мақсаттар үшін
маталар өндірісінде қолданылады. Жаккард тоқуды Мателассе
немесе өрілген өрнектері бар маталарды жасау үшін де
қолдануға болады . Композиттік материалдардан жасалған
конструкцияларға арналған арматуралық компоненттер
ретінде қабатты және пішінді бұйымдарды жасау бойынша
зерттеулер жүргізілуде
