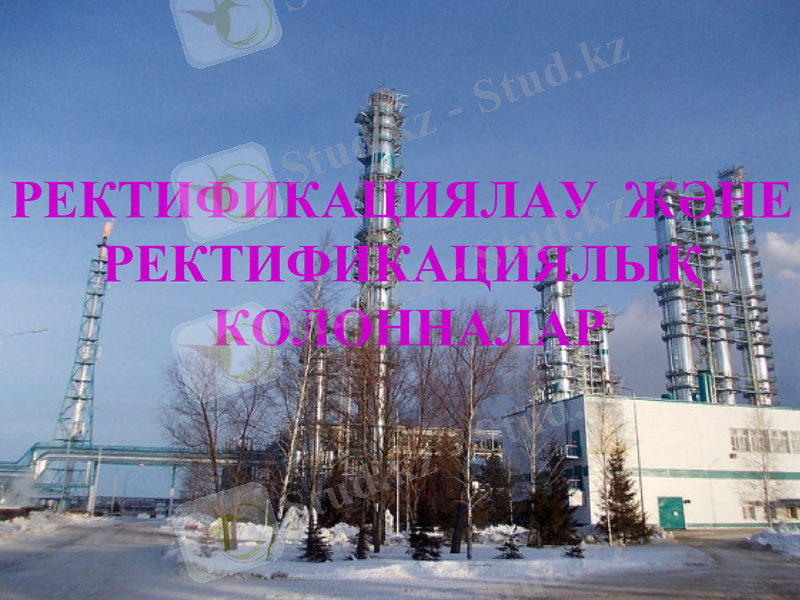

РЕКТИФИКАЦИЯЛАУ ЖӘНЕ
РЕКТИФИКАЦИЯЛЫҚ
{ КОЛОННАЛАР

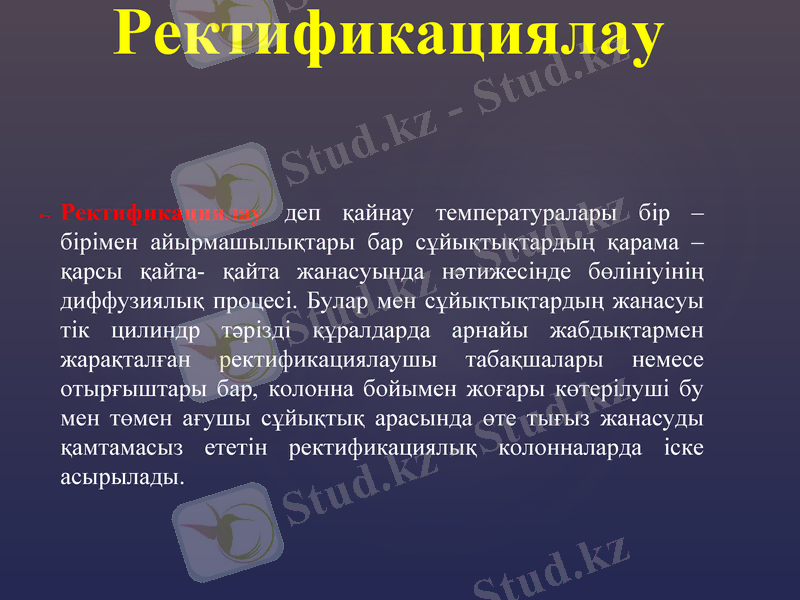

Ректификациялау
Ректификациялау деп қайнау температуралары
бір – бірімен айырмашылықтары бар
сұйықтықтардың қарама – қарсы қайта- қайта
жанасуында нәтижесінде бөлініуінің
диффузиялық процесі. Булар мен
сұйықтықтардың жанасуы тік цилиндр тәрізді
құралдарда арнайы жабдықтармен жарақталған
ректификациялаушы табақшалары немесе
отырғыштары бар, колонна бойымен жоғары
көтерілуші бу мен төмен ағушы сұйықтық
арасында өте тығыз жанасуды қамтамасыз ететін
ректификациялық колонналарда іске асырылады.

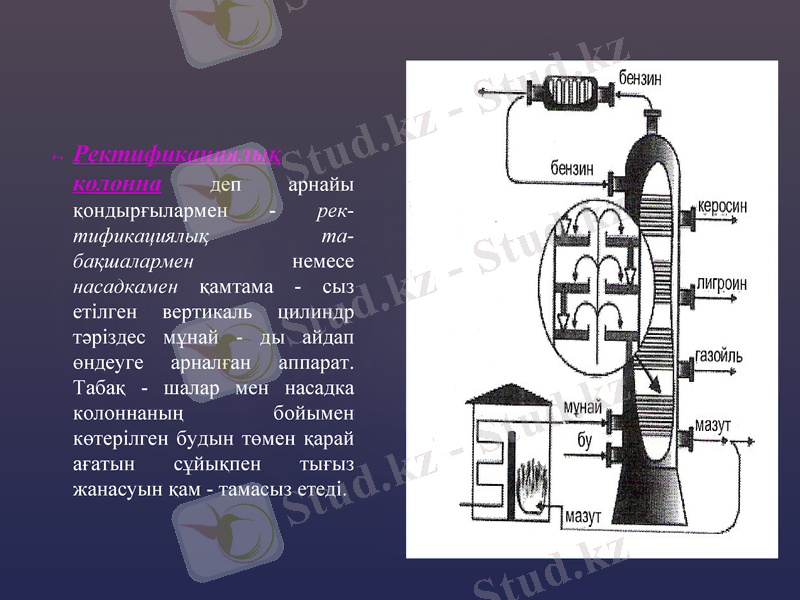

Ректификациялық
колонна деп арнайы
қондырғылармен - рек-
тификациялық та-
бақшалармен немесе
насадкамен қамтама -
сыз етілген вертикаль
цилиндр тәріздес мұнай -
ды айдап өндеуге
арналған аппарат. Табақ -
шалар мен насадка
колоннаның бойымен
көтерілген будын төмен
қарай ағатын сұйықпен
тығыз жанасуын қам -
тамасыз етеді.

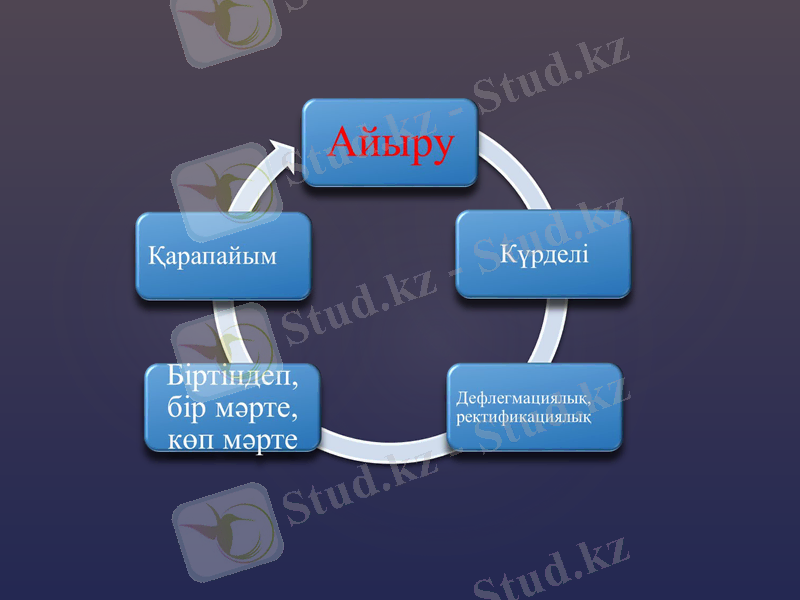

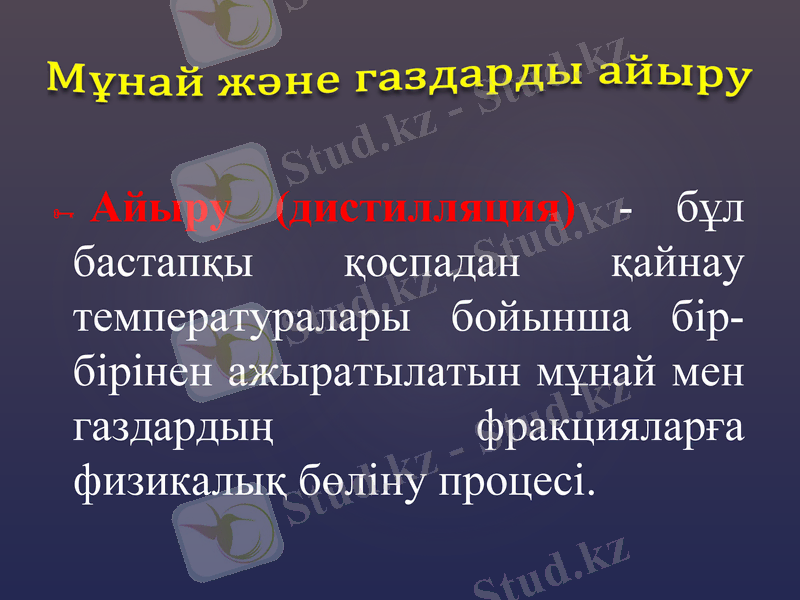

Айыру (дистилляция) - бұл
бастапқы қоспадан қайнау
температуралары бойынша бір-
бірінен ажыратылатын мұнай
мен газдардың фракцияларға
физикалық бөліну процесі.

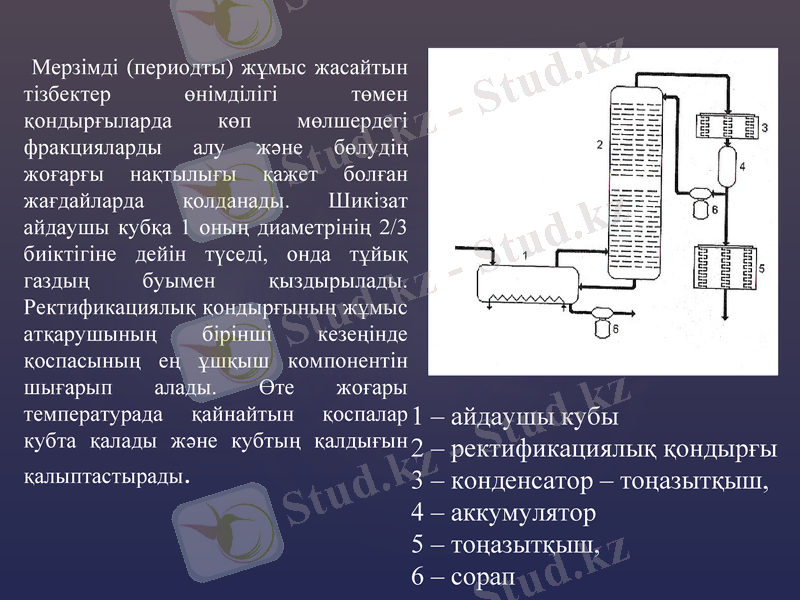

Мерзімді (периодты) жұмыс жасайтын
тізбектер өнімділігі төмен
қондырғыларда көп мөлшердегі
фракцияларды алу және бөлудің
жоғарғы нақтылығы қажет болған
жағдайларда қолданады. Шикізат
айдаушы кубқа 1 оның диаметрінің 2/3
биіктігіне дейін түседі, онда тұйық
газдың буымен қыздырылады.
Ректификациялық қондырғының жұмыс
атқарушының бірінші кезеңінде
қоспасының ең ұшқыш компонентін
шығарып алады. Өте жоғары
температурада қайнайтын қоспалар 1 – айдаушы кубы
кубта қалады және кубтың қалдығын 2 – ректификациялық қондырғы
қалыптастырады. 3 – конденсатор – тоңазытқыш,
4 – аккумулятор
5 – тоңазытқыш,
6 – сорап

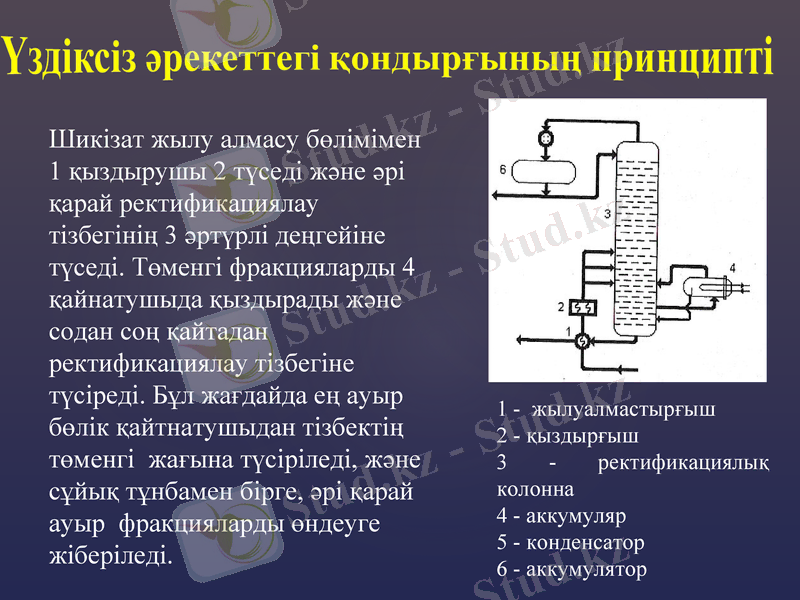

Шикізат жылу алмасу бөлімімен
1 қыздырушы 2 түседі және әрі
қарай ректификациялау
тізбегінің 3 әртүрлі деңгейіне
түседі. Төменгі фракцияларды 4
қайнатушыда қыздырады және
содан соң қайтадан
ректификациялау тізбегіне
түсіреді. Бұл жағдайда ең ауыр 1 - жылуалмастырғыш
бөлік қайтнатушыдан тізбектің 2 - қыздырғыш
төменгі жағына түсіріледі, және 3 - ректификациялық
сұйық тұнбамен бірге, әрі қарай колонна
ауыр фракцияларды өндеуге 4 - аккумуляр
5 - конденсатор
жіберіледі. 6 - аккумулятор

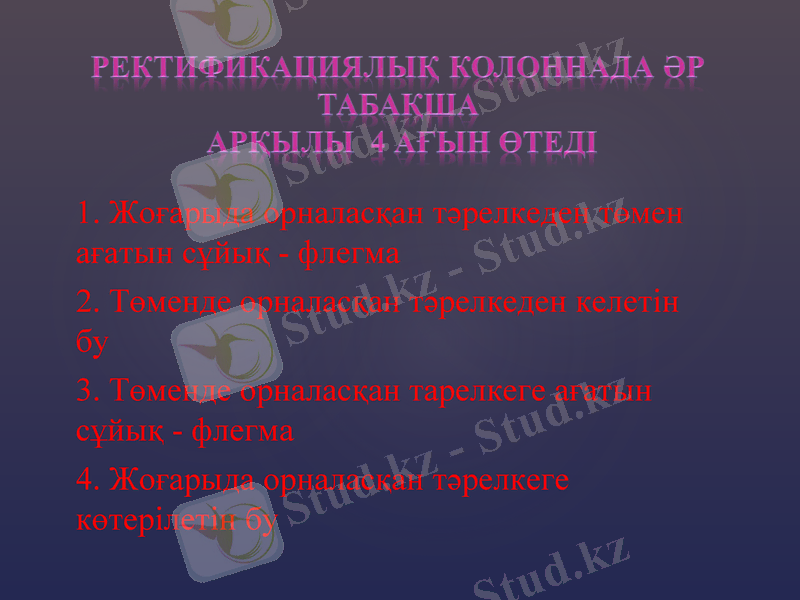

1. Жоғарыда орналасқан тәрелкеден
төмен ағатын сұйық - флегма
2. Төменде орналасқан тәрелкеден
келетін бу
3. Төменде орналасқан тарелкеге ағатын
сұйық - флегма
4. Жоғарыда орналасқан тәрелкеге
көтерілетін бу

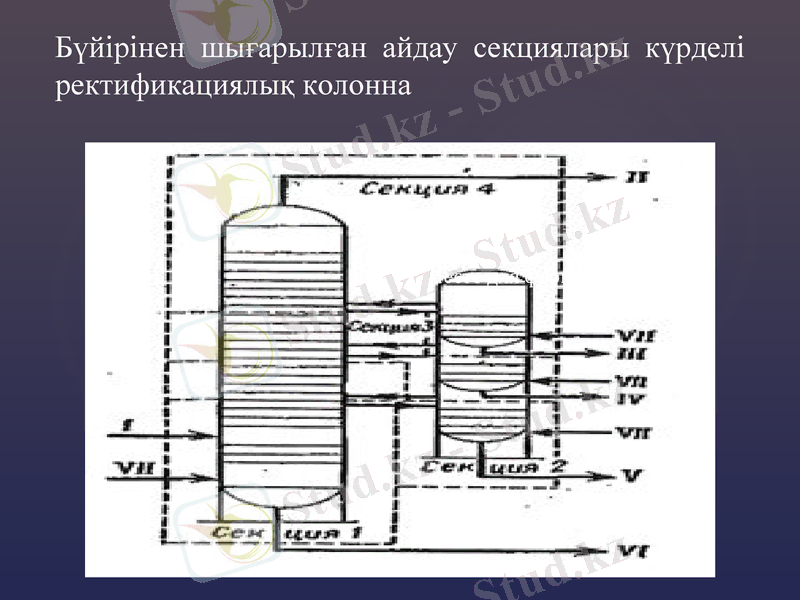

Бүйірінен шығарылған айдау секциялары күрделі
ректификациялық колонна

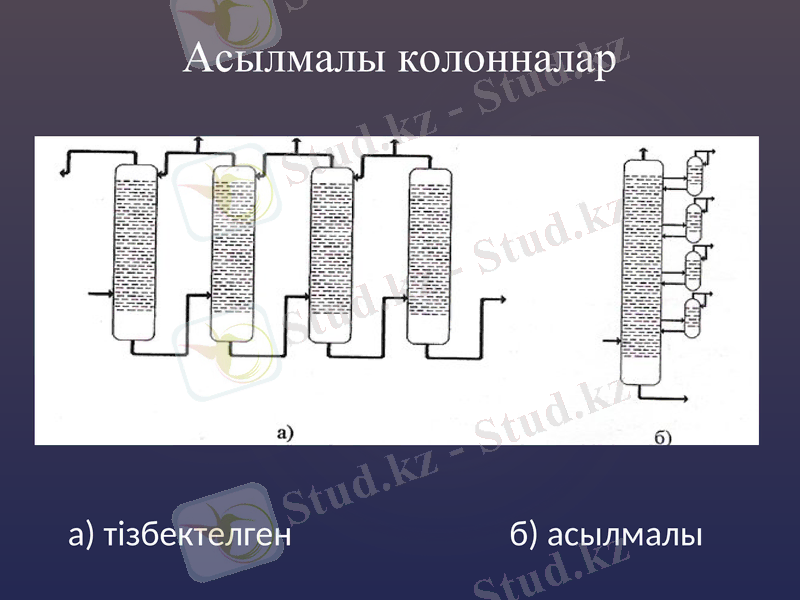

Асылмалы колонналар

а) тізбектелген б)
асылмалы
1. Қолданылуы бойынша:
- мұнай мен газды атмосфералық және вакуумда айыру
үшін;
- бензинде қайталай айыру үшін;
- мұнайды, газ конденсаттарын, тұрақсыз бензиндерді
тұрақтандыру үшін;
- мұнайзауыттық, мұнай және табиғи газдарды фракциялау
үшін;
- майларды тазарту кезінде еріткіштерді қайнату үшін;
мұнай
шикізаты мен газдарды және т.б. термодеструктивті және

катализдік процестері өнімдерін бөлу үшін;
2. Сұйықтықтың сатыаралық әдісі бойынша:
- қайта ағынды жабдықтарымен бірге
- құлау типіндегі ағынсыз жабдықтарымен

3. Булы – газды және сұйық фазалармен
түйістіруді ұйымдастыру әдісі бойынша:
- тарелкалық
- сұғындырмалық
- роторлық

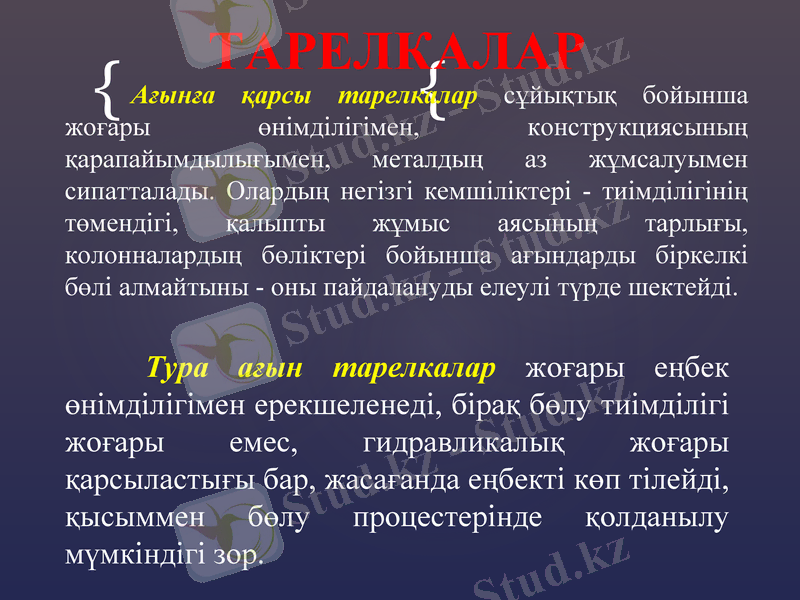

ТАРЕЛКАЛАР
{
жоғары
{
Ағынға қарсы тарелкалар сұйықтық бойынша
өнімділігімен, конструкциясының
қарапайымдылығымен, металдың аз жұмсалуымен
сипатталады. Олардың негізгі кемшіліктері - тиімділігінің
төмендігі, қалыпты жұмыс аясының тарлығы,
колонналардың бөліктері бойынша ағындарды біркелкі
бөлі алмайтыны - оны пайдалануды елеулі түрде шектейді.

Тура ағын тарелкалар жоғары еңбек
өнімділігімен ерекшеленеді, бірақ бөлу тиімділігі
жоғары емес, гидравликалық жоғары
қарсыластығы бар, жасағанда еңбекті көп тілейді,
қысыммен бөлу процестерінде қолданылу
мүмкіндігі зор.

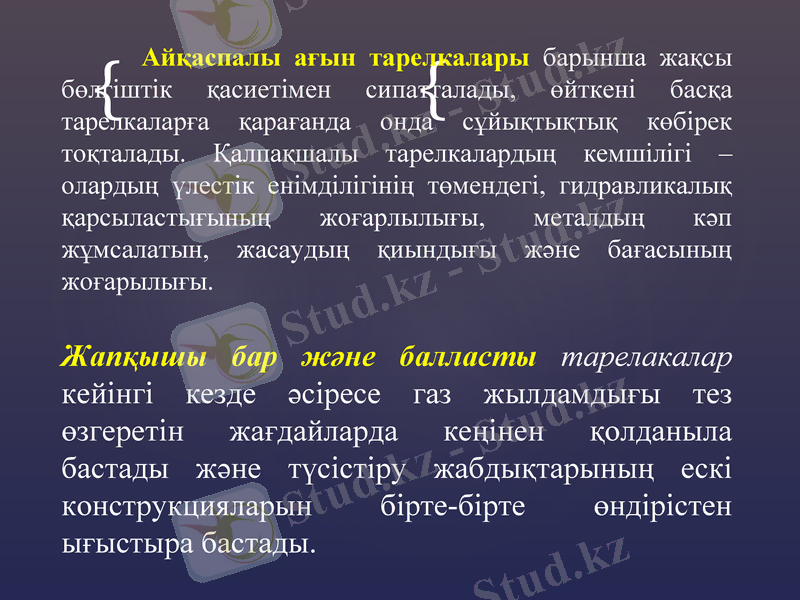

Айқаспалы ағын тарелкалары барынша жақсы
{ {
бөлгіштік қасиетімен сипатталады, өйткені басқа
тарелкаларға қарағанда онда сұйықтықтық көбірек
тоқталады. Қалпақшалы тарелкалардың кемшілігі –
олардың үлестік енімділігінің төмендегі, гидравликалық
қарсыластығының жоғарлылығы, металдың кәп
жұмсалатын, жасаудың қиындығы және бағасының
жоғарылығы.

Жапқышы бар және балласты тарелакалар
кейінгі кезде әсіресе газ жылдамдығы тез
өзгеретін жағдайларда кеңінен қолданыла
бастады және түсістіру жабдықтарының ескі
конструкцияларын бірте-бірте өндірістен
ығыстыра бастады.

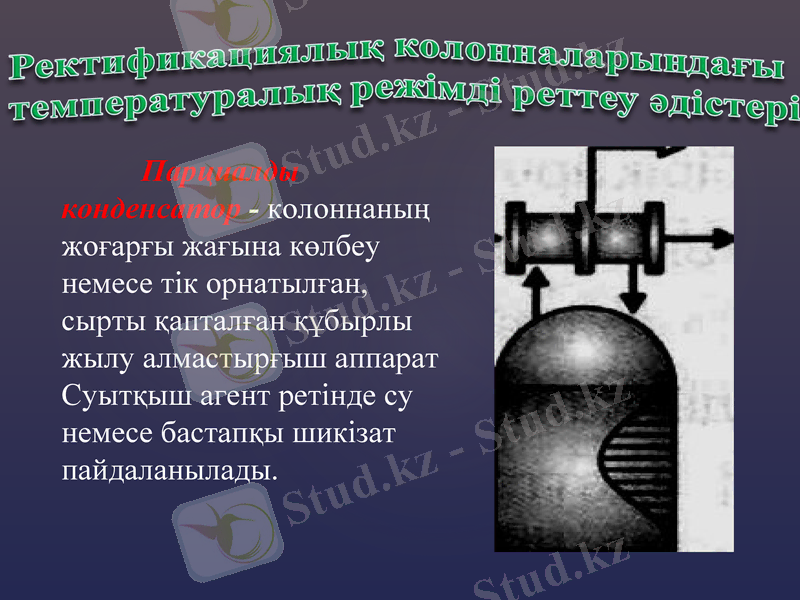

Парциалды
конденсатор - колоннаның
жоғарғы жағына көлбеу
немесе тік орнатылған,
сырты қапталған құбырлы
жылу алмастырғыш аппарат
Суытқыш агент ретінде су
немесе бастапқы шикізат
пайдаланылады.

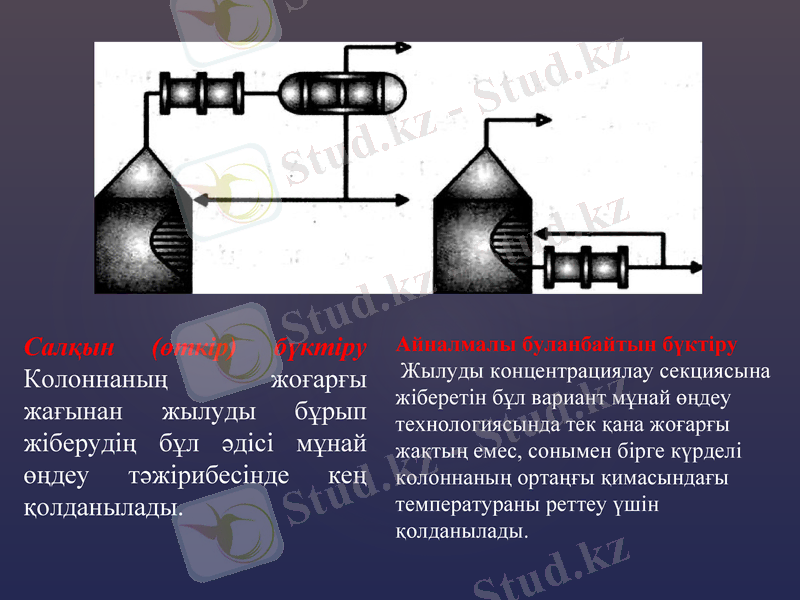

Салқын (өткір) бүктіру Айналмалы буланбайтын бүктіру
Колоннаның жоғарғы Жылуды концентрациялау секциясына
жіберетін бұл вариант мұнай өңдеу
жағынан жылуды бұрып технологиясында тек қана жоғарғы
жіберудің бұл әдісі мұнай жақтың емес, сонымен бірге күрделі
өңдеу тәжірибесінде кең колоннаның ортаңғы қимасындағы
қолданылады. температураны реттеу үшін
қолданылады.
г) д)

Жылуды колонна
астына қарай Құбырлы пешпен колонна
қайнатқышпен бүру астына жылу жіберу кезінде
кезінде кубты өнімнің бөлігі құбырлы
булы кеңістігі (рибойлер) пеш арқылы сорылады да
бар сынақ қайнатқышта жылытылған булы сұйықтық
кубты өнімнің қосымша қоспасы (ыстық бұрқақ) қайтадан
жылытылуы қамтамасыз колонна астына барады.
етіледі, бұл жерде ол
ішінара буланады.
Ректификациялық колонна деп арнайы қондырғылармен-
ректификациялық табақшалармен немесе насадкамен-қамтамасыз
етілген вертикаль цилиндр тәріздес мұнайды айдап өндеуге арналған
аппарат
Ректификациялық колоннаның құрылысы жоғары көтерілетін будың жартылай
конденсациялауына, сөйтіп табақшаларда жиналуына мүмкіндік береді.
Ректификациялау процесінің мақсаты мұнайды фракцияларға бөлу болып табылады.
Электротермиялық қондырғысында сусыздандырылған мұнай сорап арұылы
Жылуалмастырғышқа жіберіледі. Онда мұнай 220 – 230c температураға дейін

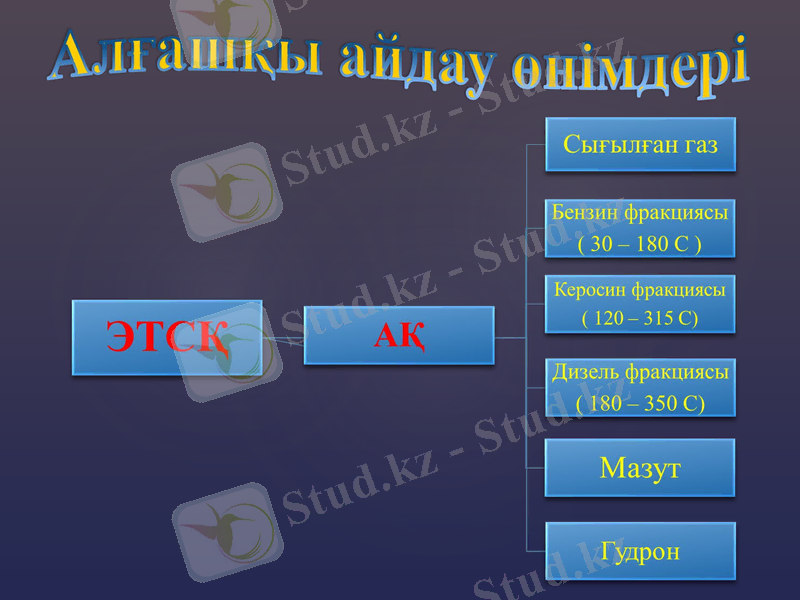

қыздырылады. Атмосфералық қысымда біріншілік айдау барысында бензин, керосин,
дизель, иазут, гудрон өнімдері түзіледі.
Ректификация колоннапарында сипаты мен техникалық-экономикапық
көрсеткіштері бойынша бір-бірінен өзгеше түйісу жабдықтарының
жүздеген конструкциясы қолданылады. Ректификация
колонналарының қалыпты жұмысы мен айыру өнімдерінің сапасы
жылу режімін реттеу жолдарымен – жылуды концентрациялық колонна
секциясына бөлумен, жылуды колоннапардың қайнату секциясына
бұрумен, сондай-ақ шикізатты қолайлы температураға дейін
жылытумен қамтамасыз етіледі.
