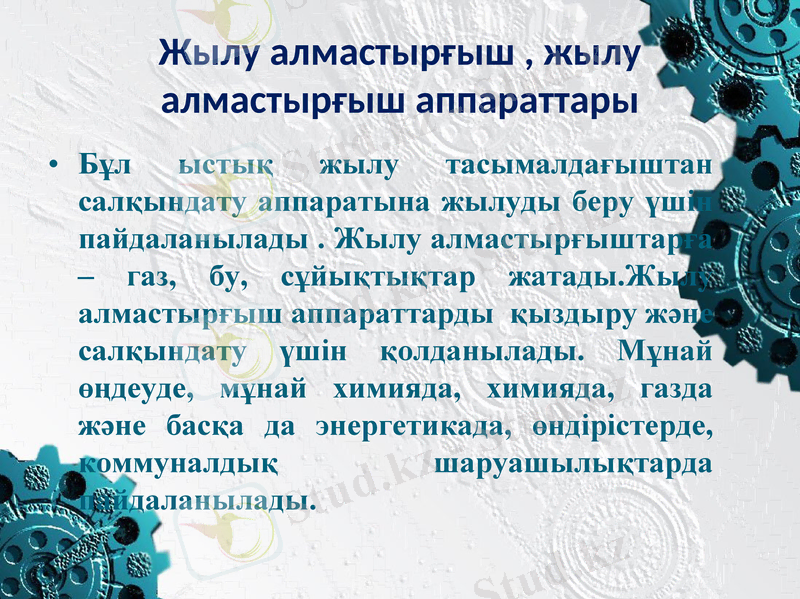

Жылу алмастырғыш , жылу
алмастырғыш аппараттары
• Бұл ыстық жылу тасымалдағыштан
салқындату аппаратына жылуды беру үшін
пайдаланылады . Жылу алмастырғыштарға
– газ, бу, сұйықтықтар жатады.Жылу
алмастырғыш аппараттарды қыздыру және
салқындату үшін қолданылады. Мұнай
өңдеуде, мұнай химияда, химияда, газда
және басқа да энергетикада, өндірістерде,
коммуналдық шаруашылықтарда
пайдаланылады.

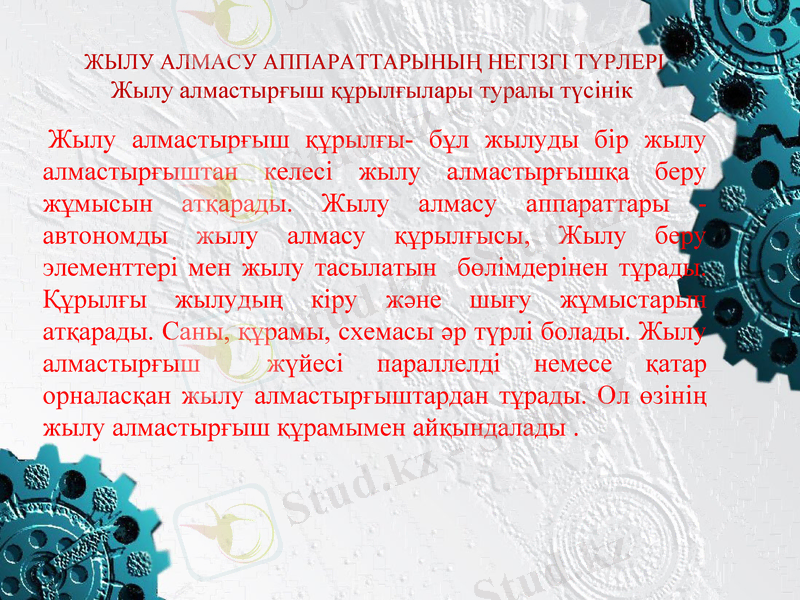

ЖЫЛУ АЛМАСУ АППАРАТТАРЫНЫҢ НЕГІЗГІ ТҮРЛЕРІ
Жылу алмастырғыш құрылғылары туралы түсінік

Жылу алмастырғыш құрылғы- бұл жылуды бір жылу
алмастырғыштан келесі жылу алмастырғышқа беру
жұмысын атқарады. Жылу алмасу аппараттары -
автономды жылу алмасу құрылғысы, Жылу беру
элементтері мен жылу тасылатын бөлімдерінен тұрады.
Құрылғы жылудың кіру және шығу жұмыстарын
атқарады. Саны, құрамы, схемасы әр түрлі болады. Жылу
алмастырғыш жүйесі параллелді немесе қатар
орналасқан жылу алмастырғыштардан тұрады. Ол өзінің
жылу алмастырғыш құрамымен айқындалады .
Электірлі және газды жылу алмастырғыштар
Қыздыру аппаратының сызбасы
Энергия тасымалдаушы жылу алмасу а – контактілі,
аппараттары электірлі және газды б – тікелей байланысты қыздырғыш,
болып екіге бөлінеді. в – тікелей байланысты технологиялық орта,
г – жанама қыздырғыш,
1 – жылу алмастыру камерасы
2 – отын,
3– отынға арналған ыдыс,
4 – технологиялық орта,
5 – электірлі қыздырғыштар,
6 – жылынатын бет,
7 – жылу беретін аралық (жылу тасымалдағыш
).
Контактілі жылу аппараттарында
отын жылу тасымалдағышпен
тікелей контакті арқылы
жылытылады. Мысалы: камералы
қуыста бумен немесе ыссы ауамен
жылытылады. Жылу аппаратында
тікелей қыздырғышпен , жылу
жылытылатын отынға бөлініп
тұрған қабырға арқылы беріледі,
жанама қыздырғышқа – жылу бөліп
тұрған қабырға арқылы
технологиялық ортаға немесе
аралық жылу тасығышқа беріледі .

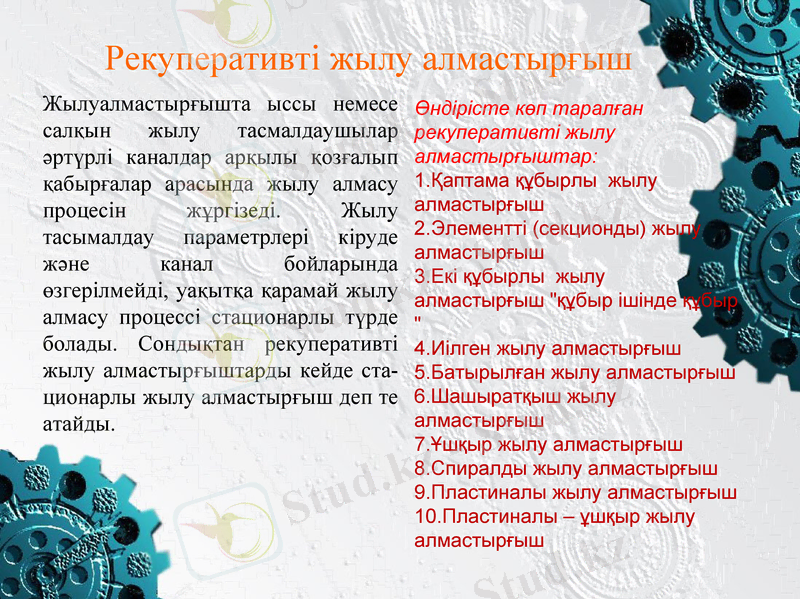

Рекуперативті жылу алмастырғыш
Жылуалмастырғышта ыссы немесе Өндірісте көп таралған
салқын жылу тасмалдаушылар рекуперативті жылу
әртүрлі каналдар арқылы қозғалып алмастырғыштар:
қабырғалар арасында жылу алмасу 1.Қаптама құбырлы жылу
процесін жұргізеді. Жылу алмастырғыш
тасымалдау параметрлері кіруде 2.Элементті (секционды) жылу
алмастырғыш
және канал бойларында
3.Екі құбырлы жылу
өзгерілмейді, уақытқа қарамай жылу алмастырғыш "құбыр ішінде құбыр
алмасу процессі стационарлы түрде "
болады. Сондықтан рекуперативті 4.Иілген жылу алмастырғыш
жылу алмастырғыштарды кейде ста- 5.Батырылған жылу алмастырғыш
ционарлы жылу алмастырғыш деп те 6.Шашыратқыш жылу
атайды. алмастырғыш
7.Ұшқыр жылу алмастырғыш
8.Спиралды жылу алмастырғыш
9.Пластиналы жылу алмастырғыш
10.Пластиналы – ұшқыр жылу
алмастырғыш

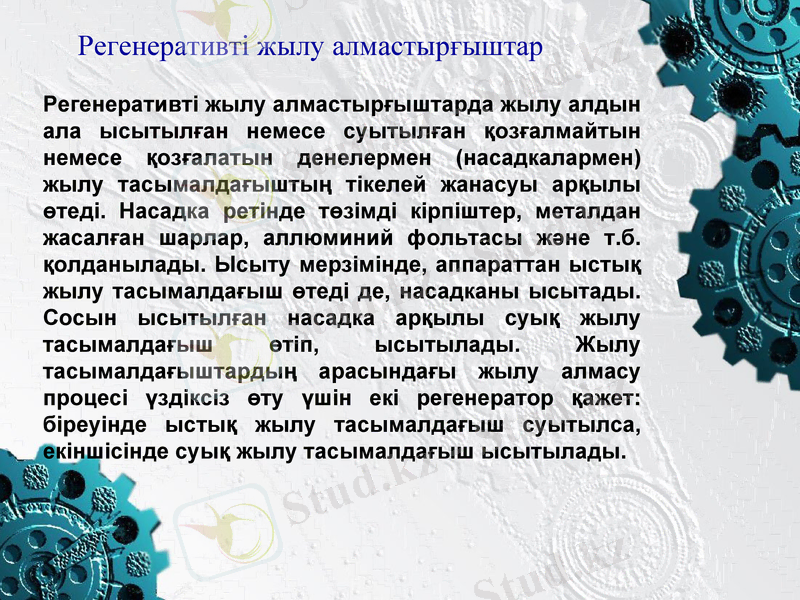

Регенеративті жылу алмастырғыштар
Регенеративті жылу алмастырғыштарда жылу
алдын ала ысытылған немесе суытылған
қозғалмайтын немесе қозғалатын денелермен
(насадкалармен) жылу тасымалдағыштың тікелей
жанасуы арқылы өтеді. Насадка ретінде төзімді
кірпіштер, металдан жасалған шарлар, аллюминий
фольтасы және т.б. қолданылады. Ысыту
мерзімінде, аппараттан ыстық жылу тасымалдағыш
өтеді де, насадканы ысытады. Сосын ысытылған
насадка арқылы суық жылу тасымалдағыш өтіп,
ысытылады. Жылу тасымалдағыштардың
арасындағы жылу алмасу процесі үздіксіз өту үшін
екі регенератор қажет: біреуінде ыстық жылу
тасымалдағыш суытылса, екіншісінде суық жылу
тасымалдағыш ысытылады.

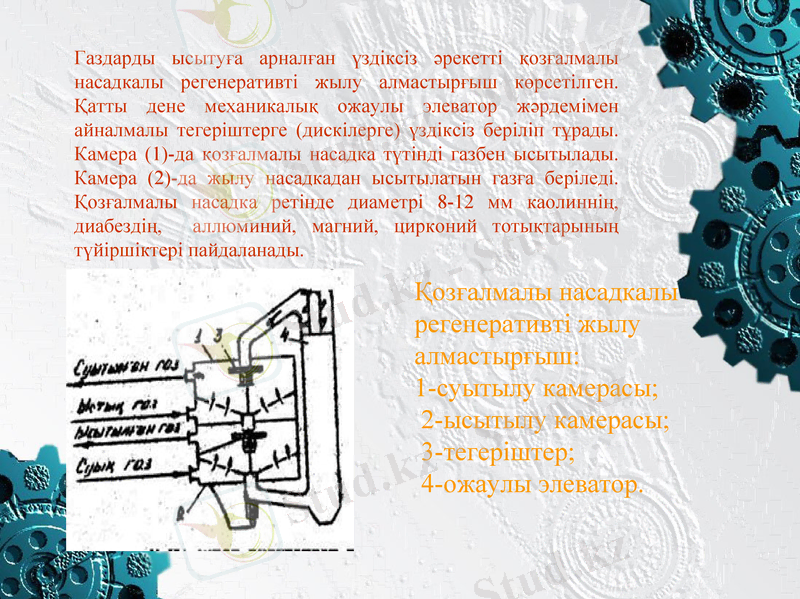

Газдарды ысытуға арналған үздіксіз әрекетті қозғалмалы
насадкалы регенеративті жылу алмастырғыш көрсетілген.
Қатты дене механикалық ожаулы элеватор жәрдемімен
айналмалы тегеріштерге (дискілерге) үздіксіз беріліп тұрады.
Камера (1)-да қозғалмалы насадка түтінді газбен ысытылады.
Камера (2)-да жылу насадкадан ысытылатын газға беріледі.
Қозғалмалы насадка ретінде диаметрі 8-12 мм каолиннің,
диабездің, аллюминий, магний, цирконий тотықтарының
түйіршіктері пайдаланады.

Қозғалмалы насадкалы
регенеративті жылу
алмастырғыш:
1-суытылу камерасы;
2-ысытылу камерасы;
3-тегеріштер;
4-ожаулы элеватор.
Араластырушы жылу алмастырғыштар
Араластырушы жылу алмастырғыштардағы жылу алмасу процесі жылу
тасымалдағыштардың тікелей жанасуында өтеді. Бұл кезде жылу алмасу
масса алмасу процесімен қатар өтеді. Қызметіне байланысты жылу
алмастырғыштардың бір түрі араластырушы конденсатор.
Араластырушы конденсаторлар вакуумда жұмыс істейтін әртүрлі
аппараттарда (буландырғыш/вакуум-кептіргіш, және т.б.) вакуум алу үшін
қолданылады. Буларды конденсациялау үшін су пайдалынады. Мұндай
конденсаторлардың жұмыс істеу тиімділігі бу және су арасындағы жаңа-
су бетіне байланысты. Бұл бетті көбейту үшін су әртүрлі тәсілмен
шашыратылып беріледі.
Аппараттан конденсат пен араласқан суды шығару тәсіліне байланысты
араластырушы конденсаторлар ылғалды және құрғақ болады. Ылғалды
конденсаторлардан конденсатпен су және конденсацияланбаған газдармен
(ауа) бірге сулы-ауалы насос жәрдемімен шығарылады.

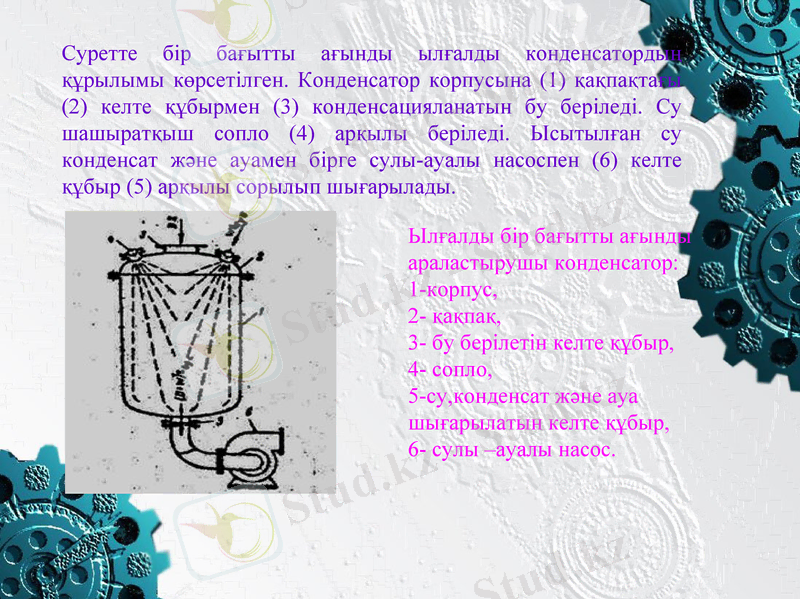

Суретте бір бағытты ағынды ылғалды конденсатордың
құрылымы көрсетілген. Конденсатор корпусына (1) қақпақтағы
(2) келте құбырмен (3) конденсацияланатын бу беріледі. Су
шашыратқыш сопло (4) арқылы беріледі. Ысытылған су
конденсат және ауамен бірге сулы-ауалы насоспен (6) келте
құбыр (5) арқылы сорылып шығарылады.

Ылғалды бір бағытты ағынды
араластырушы конденсатор:
1-корпус,
2- қақпақ,
3- бу берілетін келте құбыр,
4- сопло,
5-су,конденсат және ауа
шығарылатын келте құбыр,
6- сулы –ауалы насос.

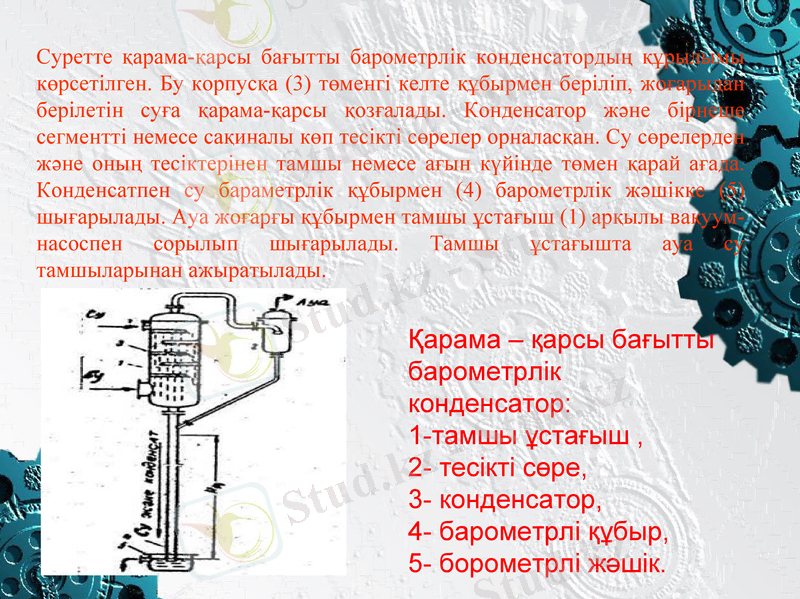

Суретте қарама-қарсы бағытты барометрлік конденсатордың құрылымы
көрсетілген. Бу корпусқа (3) төменгі келте құбырмен беріліп, жоғарыдан
берілетін суға қарама-қарсы қозғалады. Конденсатор және бірнеше
сегментті немесе сақиналы көп тесікті сөрелер орналасқан. Су сөрелерден
және оның тесіктерінен тамшы немесе ағын күйінде төмен қарай ағада.
Конденсатпен су бараметрлік құбырмен (4) барометрлік жәшікке (5)
шығарылады. Ауа жоғарғы құбырмен тамшы ұстағыш (1) арқылы
вақуум-насоспен сорылып шығарылады. Тамшы ұстағышта ауа су
тамшыларынан ажыратылады.

Қарама – қарсы бағытты
барометрлік
конденсатор:
1-тамшы ұстағыш ,
2- тесікті сөре,
3- конденсатор,
4- барометрлі құбыр,
5- борометрлі жәшік.

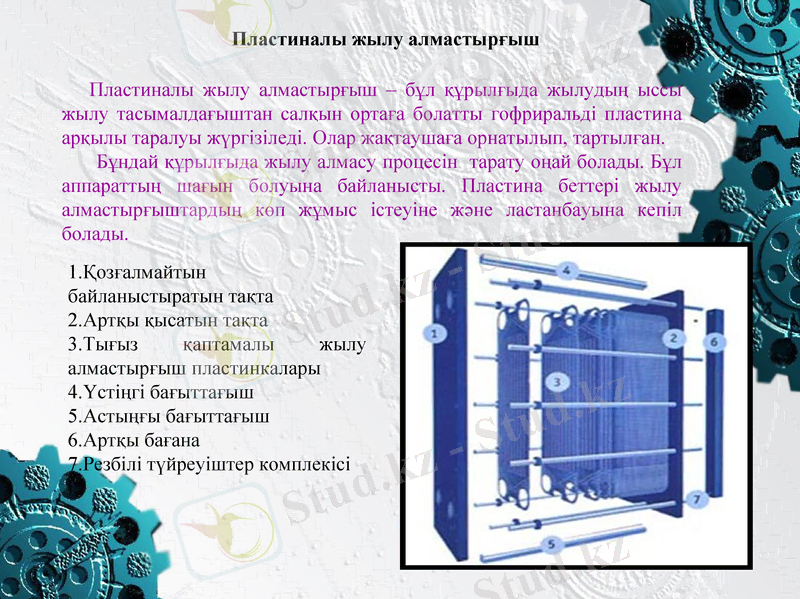

Пластиналы жылу алмастырғыш

Пластиналы жылу алмастырғыш – бұл құрылғыда жылудың ыссы
жылу тасымалдағыштан салқын ортаға болатты гофриральді пластина
арқылы таралуы жүргізіледі. Олар жақтаушаға орнатылып, тартылған.
Бұндай құрылғыда жылу алмасу процесін тарату оңай болады. Бұл
аппараттың шағын болуына байланысты. Пластина беттері жылу
алмастырғыштардың көп жұмыс істеуіне және ластанбауына кепіл
болады.
1.Қозғалмайтын
байланыстыратын тақта
2.Артқы қысатын тақта
3.Тығыз қаптамалы жылу
алмастырғыш пластинкалары
4.Үстіңгі бағыттағыш
5.Астыңғы бағыттағыш
6.Артқы бағана
7.Резбілі түйреуіштер комплекісі

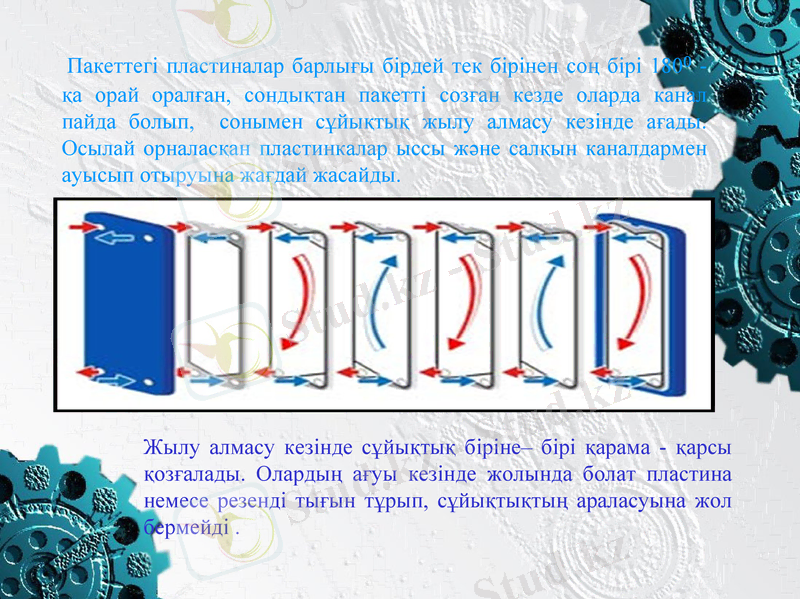

Пакеттегі пластиналар барлығы бірдей тек бірінен соң бірі 180⁰ -
қа орай оралған, сондықтан пакетті созған кезде оларда канал
пайда болып, сонымен сұйықтық жылу алмасу кезінде ағады.
Осылай орналасқан пластинкалар ыссы және салқын каналдармен
ауысып отыруына жағдай жасайды.

Жылу алмасу кезінде сұйықтық біріне– бірі қарама - қарсы
қозғалады. Олардың ағуы кезінде жолында болат пластина
немесе резенді тығын тұрып, сұйықтықтың араласуына жол
бермейді .

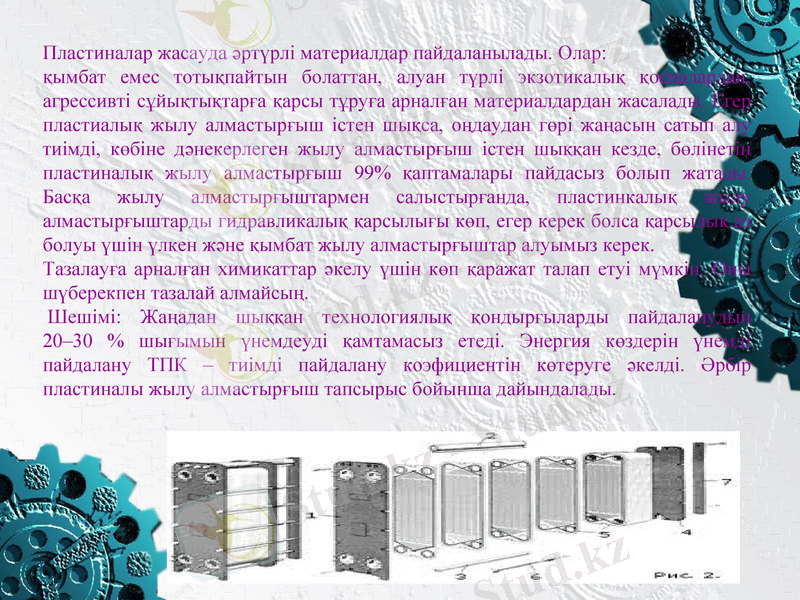

Пластиналар жасауда әртүрлі материалдар пайдаланылады. Олар:
қымбат емес тотықпайтын болаттан, алуан түрлі экзотикалық қоспалардан,
агрессивті сұйықтықтарға қарсы тұруға арналған материалдардан жасалады. Егер
пластиалық жылу алмастырғыш істен шықса, оңдаудан гөрі жаңасын сатып алу
тиімді, көбіне дәнекерлеген жылу алмастырғыш істен шыққан кезде, бөлінетін
пластиналық жылу алмастырғыш 99% қаптамалары пайдасыз болып жатады.
Басқа жылу алмастырғыштармен салыстырғанда, пластинкалық жылу
алмастырғыштарды гидравликалық қарсылығы көп, егер керек болса қарсылық аз
болуы үшін үлкен және қымбат жылу алмастырғыштар алуымыз керек.
Тазалауға арналған химикаттар әкелу үшін көп қаражат талап етуі мүмкін. Оны
шүберекпен тазалай алмайсың.
Шешімі: Жаңадан шыққан технологиялық қондырғыларды пайдаланудың 20–30
% шығымын үнемдеуді қамтамасыз етеді. Энергия көздерін үнемді пайдалану
ТПК – тиімді пайдалану коэфициентін көтеруге әкелді. Әрбір пластиналы жылу
алмастырғыш тапсырыс бойынша дайындалады.

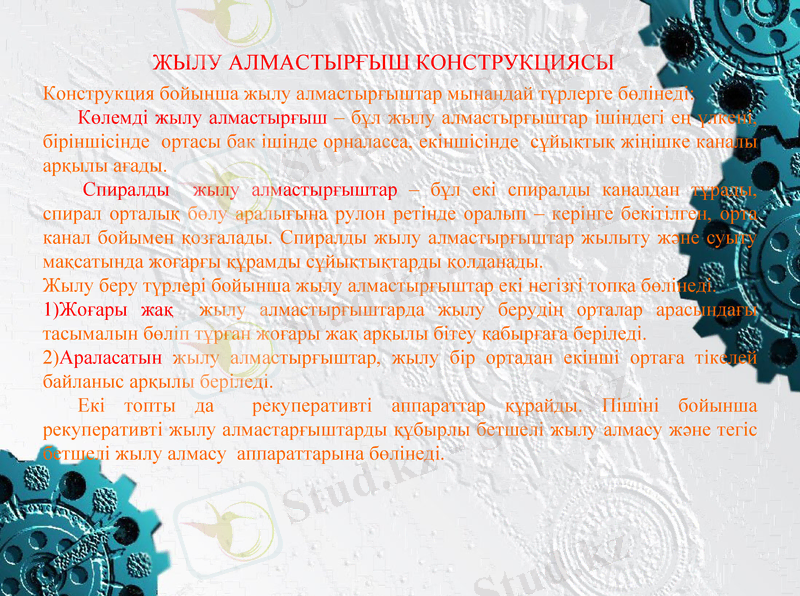

ЖЫЛУ АЛМАСТЫРҒЫШ КОНСТРУКЦИЯСЫ
Конструкция бойынша жылу алмастырғыштар мынандай түрлерге бөлінеді:
Көлемді жылу алмастырғыш – бұл жылу алмастырғыштар ішіндегі ең үлкені,
біріншісінде ортасы бак ішінде орналасса, екіншісінде сұйықтық жіңішке каналы
арқылы ағады.
Спиралды жылу алмастырғыштар – бұл екі спиралды каналдан тұрады,
спирал орталық бөлу аралығына рулон ретінде оралып – керінге бекітілген, орта
канал бойымен қозғалады. Спиралды жылу алмастырғыштар жылыту және суыту
мақсатында жоғарғы құрамды сұйықтықтарды қолданады.
Жылу беру түрлері бойынша жылу алмастырғыштар екі негізгі топқа бөлінеді.
1)Жоғары жақ жылу алмастырғыштарда жылу берудің орталар арасындағы
тасымалын бөліп тұрған жоғары жақ арқылы бітеу қабырғаға беріледі.
2)Араласатын жылу алмастырғыштар, жылу бір ортадан екінші ортаға тікелей
байланыс арқылы беріледі.
Екі топты да рекуперативті аппараттар құрайды. Пішіні бойынша
рекуперативті жылу алмастарғыштарды құбырлы бетшелі жылу алмасу және тегіс
бетшелі жылу алмасу аппараттарына бөлінеді.
Құбыр тәрізді бетшелі жылытудың жылу алмасу
аппараттары
Құбырлы жылу алмастыр-
ғыштар қарапайым түрлері екі
коаксиальді бекітілген
құбырлардан тұрады.
1.Бірінші жылу тасымал-
дағыш құбыр ішінде
қозғалады.
2. Екінші жылу тасымал-
дағыш сақиналы кеңістіктен,
пайда болған бір құбыр
арқылы және осьтік қаптама Жылу алмасу “ құбыр ішінде құбыр” типті
құбыр арқылы өтеді. 3. Құбыр конструкциялары қарапайым және
аралық кеңістік элементтері механикалық тазалауға қолайлы. Кейбір
қосылу келте құбырларынан элементтерін өзгерту оңайға түседі.
тұрады. Ең жақсы басымдылығы бұл аппараттар
4. Келте құбырлар арқылы жылу тасымалдағыштардың жылдамдығын
қосылады. күшейтеді, соған орай диаметлері сәйкес
құбырлар таңдалады. Қолайсыз жері бұл
аппараттар көлемі жағынан өте үлкен болып
келеді.
Тегіс бетті жылытатын жылу алмасу
аппараттары

1,3,5- тақ пластиналар,
2,4- жұп пластиналар,
I-бірінші жылу тасымалдағыш кіру және шығу
жолдары,
II- екінші жылу тасымалдағыш кіру және шығу
жолдары.
Назар аударып
тыңдағандарыңызға
рахмет !!!
