Тақырыбы:Лазерлік геодезиялық аспаптарға не
жатады?

Орындаған: Үмбет Ж.А.
Топ: ГК-711
Тексерген: Алтынбекова А.Ғ.

Семей 2020
Мазмұны

1.Кіріспе

2.Лазерлік геодезиялық аспаптар

3. Ұшақ жасаушы

4Айналмалы аспаптар

5. Статикалық құрылғылар

6. Бағыт салушылар

7 Қорытынды

8 Әдебиеттер тізімі
Кіріспе

Лазерлік геодезиялық аспаптарда жарық ағынының эмитенті ретінде оптикалық
кванттық генераторлар (лазерлер) қолданылады.
Лазерлер қатты, газ, сұйық және жартылай өткізгіш болып табылады. Газ және
жартылай өткізгіш лазерлер геодезиялық аспаптарда қолданылады. Жартылай
өткізгіш лазерлер негізінен қашықтықты өлшеу құралдарында - жарық
диапазонында қолданылады. Газ лазерлері тік немесе тірек сызықтың орнын
белгілейтін құрылғыларда қолданылады: лазер деңгейлері, бағыт көрсеткіштері,
лазерлік шламдар және басқа да мақсаттағы құрылғылар. Құрылысты геодезиялық
қолдау тәжірибесінде жарық диапазонының көрінетін бөлігінде жұмыс істейтін және
тар фокусты күлгін-қызыл жарық сәулесін шығаратын газ гелий-неонды лазерлер
қолданылады. Жалпы қабылданған анықтамаға сәйкес, Проекция бағыты (латынша
projectus - алға қарай лақтырылған немесе алға қарай созылған) - жер бетінен
бағытталған бұрышты (бағытты) жерасты шахтасында бағдарланған горизонтқа
ауыстыру үшін түсірілім кезінде қолданылатын тік телескоп түріндегі оптикалық
құрылғы.

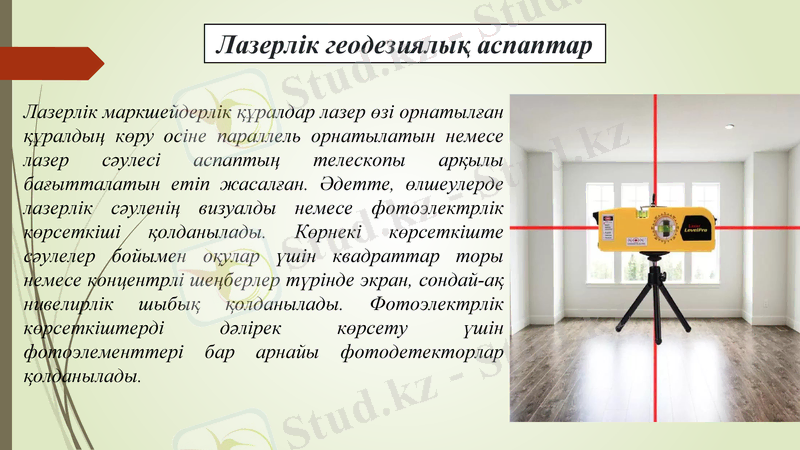

Лазерлік геодезиялық аспаптар

Лазерлік маркшейдерлік құралдар лазер өзі орнатылған
құралдың көру осіне параллель орнатылатын немесе
лазер сәулесі аспаптың телескопы арқылы
бағытталатын етіп жасалған. Әдетте, өлшеулерде
лазерлік сәуленің визуалды немесе фотоэлектрлік
көрсеткіші қолданылады. Көрнекі көрсеткіште
сәулелер бойымен оқулар үшін квадраттар торы
немесе концентрлі шеңберлер түрінде экран, сондай-ақ
нивелирлік шыбық қолданылады. Фотоэлектрлік
көрсеткіштерді дәлірек көрсету үшін
фотоэлементтері бар арнайы фотодетекторлар
қолданылады.
Құрылыста қолданылатын белгілі лазерлік
құрылғылардың кейбір түрлерін қарастырайық.

Лазерлік деңгейлер биіктіктерді өлшеуге және
биіктіктерді өткізуге арналған. Деңгей
шаманың артық мөлшері өлшенетін көрінетін
жарық сәулесін шығарады. Кейбір
құрылғыларда лазер сәулесі телескоптың
оптикалық осі бойымен бағытталады,
басқаларында телескоп лазер эмитентімен
параллель қосылады.

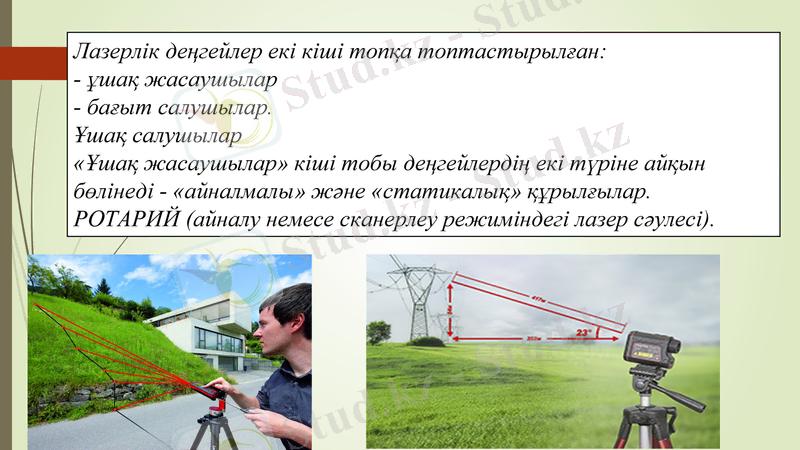

Лазерлік деңгейлер екі кіші топқа топтастырылған:
- ұшақ жасаушылар
- бағыт салушылар.
Ұшақ салушылар
«Ұшақ жасаушылар» кіші тобы деңгейлердің екі түріне айқын
бөлінеді - «айналмалы» және «статикалық» құрылғылар.
РОТАРИЙ (айналу немесе сканерлеу режиміндегі лазер сәулесі).

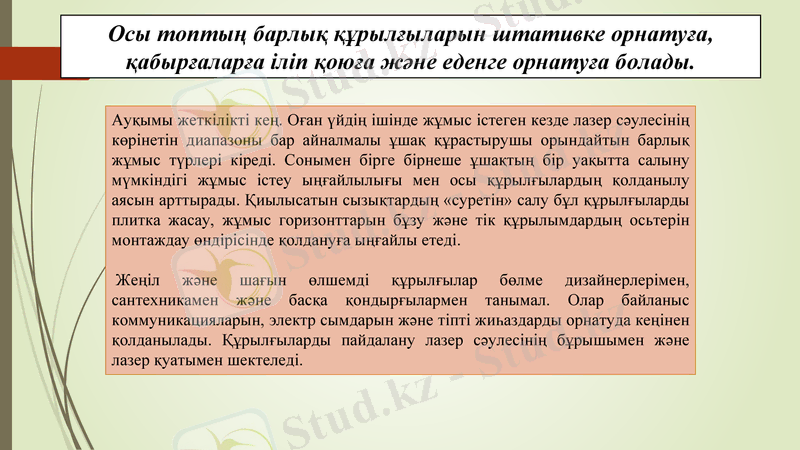

Осы топтың барлық құрылғыларын штативке орнатуға,
қабырғаларға іліп қоюға және еденге орнатуға болады.

Ауқымы жеткілікті кең. Оған үйдің ішінде жұмыс істеген кезде лазер сәулесінің
көрінетін диапазоны бар айналмалы ұшақ құрастырушы орындайтын барлық
жұмыс түрлері кіреді. Сонымен бірге бірнеше ұшақтың бір уақытта салыну
мүмкіндігі жұмыс істеу ыңғайлылығы мен осы құрылғылардың қолданылу
аясын арттырады. Қиылысатын сызықтардың «суретін» салу бұл құрылғыларды
плитка жасау, жұмыс горизонттарын бұзу және тік құрылымдардың осьтерін
монтаждау өндірісінде қолдануға ыңғайлы етеді.

Жеңіл және шағын өлшемді құрылғылар бөлме дизайнерлерімен,
сантехникамен және басқа қондырғылармен танымал. Олар байланыс
коммуникацияларын, электр сымдарын және тіпті жиһаздарды орнатуда кеңінен
қолданылады. Құрылғыларды пайдалану лазер сәулесінің бұрышымен және
лазер қуатымен шектеледі.

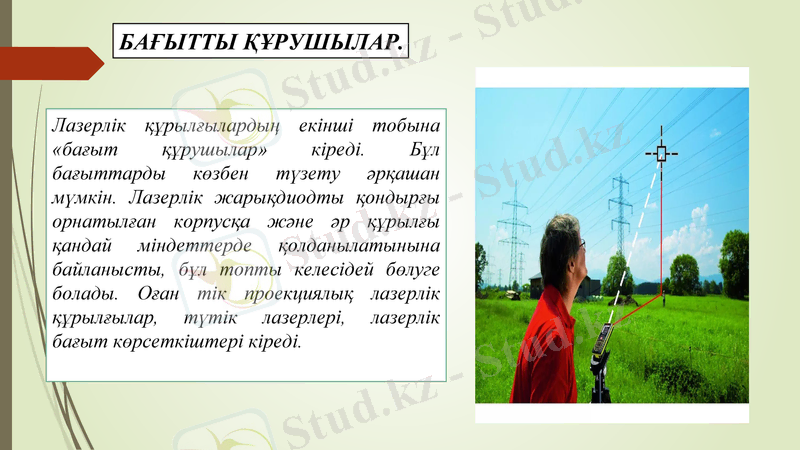

БАҒЫТТЫ ҚҰРУШЫЛАР.

Лазерлік құрылғылардың екінші тобына
«бағыт құрушылар» кіреді. Бұл
бағыттарды көзбен түзету әрқашан
мүмкін. Лазерлік жарықдиодты қондырғы
орнатылған корпусқа және әр құрылғы
қандай міндеттерде қолданылатынына
байланысты, бұл топты келесідей бөлуге
болады. Оған тік проекциялық лазерлік
құрылғылар, түтік лазерлері, лазерлік
бағыт көрсеткіштері кіреді.

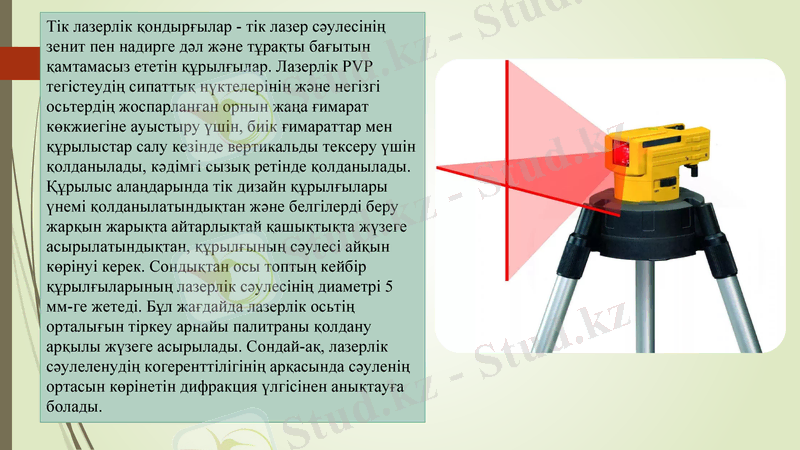

Тік лазерлік қондырғылар - тік лазер сәулесінің
зенит пен надирге дәл және тұрақты бағытын
қамтамасыз ететін құрылғылар. Лазерлік PVP
тегістеудің сипаттық нүктелерінің және негізгі
осьтердің жоспарланған орнын жаңа ғимарат
көкжиегіне ауыстыру үшін, биік ғимараттар мен
құрылыстар салу кезінде вертикальды тексеру үшін
қолданылады, кәдімгі сызық ретінде қолданылады.
Құрылыс алаңдарында тік дизайн құрылғылары
үнемі қолданылатындықтан және белгілерді беру
жарқын жарықта айтарлықтай қашықтықта жүзеге
асырылатындықтан, құрылғының сәулесі айқын
көрінуі керек. Сондықтан осы топтың кейбір
құрылғыларының лазерлік сәулесінің диаметрі 5
мм-ге жетеді. Бұл жағдайда лазерлік осьтің
орталығын тіркеу арнайы палитраны қолдану
арқылы жүзеге асырылады. Сондай-ақ, лазерлік
сәулеленудің когеренттілігінің арқасында сәуленің
ортасын көрінетін дифракция үлгісінен анықтауға
болады.
Қорытынды

Қолданыстағы оптикалық зениттік қондырғыларды, теодолиттер мен
деңгейлерді лазерлік құрылғылармен ауыстыру кезінде жұмыс
өнімділігі, мәліметтер бойынша 40% немесе одан да көпке дейін
артады. Пайдалану тәжірибесі көрсеткендей, құрылғылардың құны
жұмыс көлемін азайту, құрылыс мерзімін қысқарту және оның
сапасын жақсарту арқылы өтеледі. Лазерлі қондырғыны пайдалану
бір жұмысшыға биіктік маяктарды орнату жұмысын жойып, тегістеу
жұмыстарын жүргізуге мүмкіндік берді.
Пайдаланылған әдебиеттер тізімі

1.Захаров А. И. «Геодезические приборы» - Москва «Недра»,2003.
Скогорев В. П. « Лазеры в геодезии» - Москва «Недра», 1999.
2.Курошев Г.Д.,Смирнов Л.Е. «Геодезия и топография» - Москва
«Академия», 2006.
3.Стороженко А. Ф., Некрасов О. К. «Инженерная геодезия» -
Москва «Недра», 2000.
4.www.mybntu/stroika/geodezia.html?start=40
