ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТІРЛІГІ
Семей қаласының Шәкәрім атындағы мемлекеттік университеті
“Геодезия және картография” кафедрасы.

СӨЖ Пәннің аты: Фотограмметрия
Тақырыбы:Аэрофототүсіріс классификациясы

Тексерген: Шакерова К.Б
Орындаған:Саулебеков Д.Ж
Тобы: ГК-807

Семей 2019-2020 оқу жыл

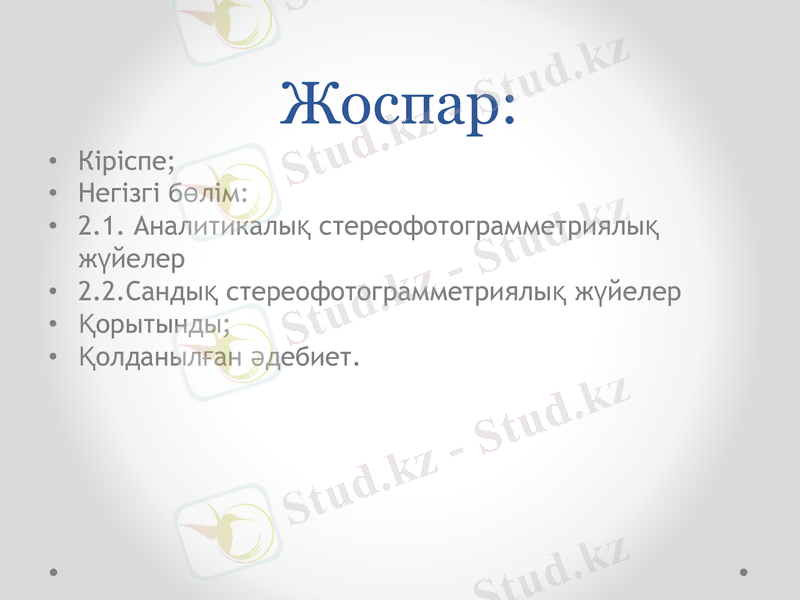

Жоспар:
• Кіріспе;
• Негізгі бөлім:
• 2.1. Аналитикалық стереофотограмметриялық
жүйелер
• 2.2.Сандық стереофотограмметриялық
жүйелер
• Қорытынды;
• Қолданылған әдебиет.

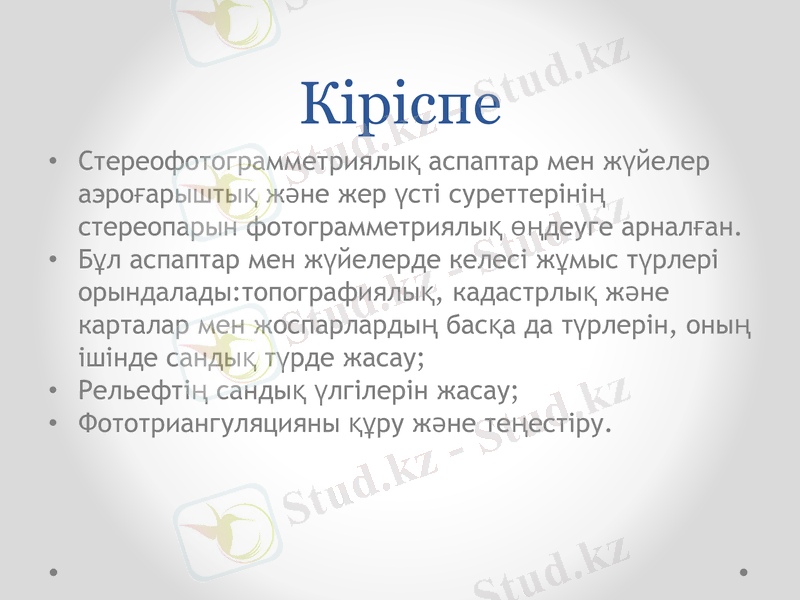

Кіріспе
• Стереофотограмметриялық аспаптар мен
жүйелер аэроғарыштық және жер үсті
суреттерінің стереопарын
фотограмметриялық өңдеуге арналған.
• Бұл аспаптар мен жүйелерде келесі жұмыс
түрлері орындалады:топографиялық,
кадастрлық және карталар мен
жоспарлардың басқа да түрлерін, оның ішінде
сандық түрде жасау;
• Рельефтің сандық үлгілерін жасау;
• Фототриангуляцияны құру және теңестіру.

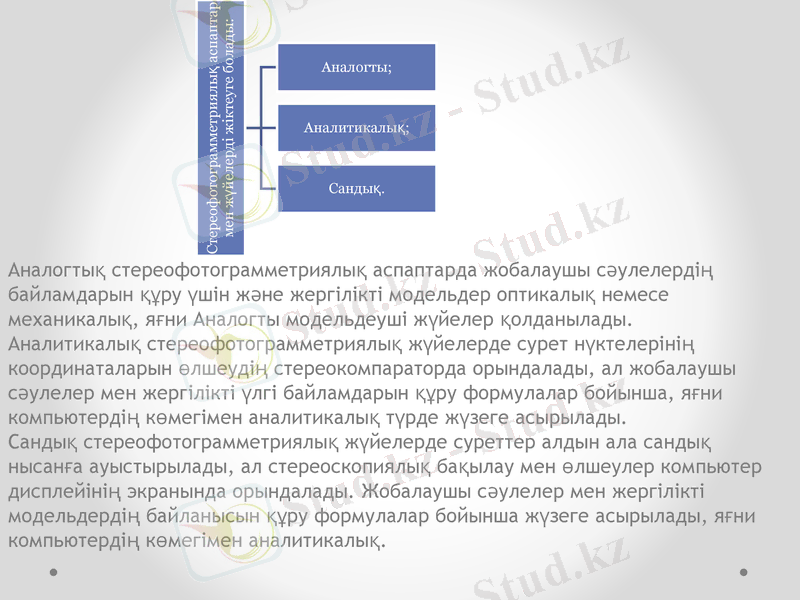

Стереофотограмметриялық аспаптар
мен жүйелерді жіктеуге болады:
Аналогты;

Аналитикалық;

Сандық.

Аналогтық стереофотограмметриялық аспаптарда жобалаушы
сәулелердің байламдарын құру үшін және жергілікті модельдер
оптикалық немесе механикалық, яғни Аналогты модельдеуші жүйелер
қолданылады.
Аналитикалық стереофотограмметриялық жүйелерде сурет
нүктелерінің координаталарын өлшеудің стереокомпараторда
орындалады, ал жобалаушы сәулелер мен жергілікті үлгі байламдарын
құру формулалар бойынша, яғни компьютердің көмегімен аналитикалық
түрде жүзеге асырылады.
Сандық стереофотограмметриялық жүйелерде суреттер алдын ала
сандық нысанға ауыстырылады, ал стереоскопиялық бақылау мен
өлшеулер компьютер дисплейінің экранында орындалады. Жобалаушы
сәулелер мен жергілікті модельдердің байланысын құру формулалар
бойынша жүзеге асырылады, яғни компьютердің көмегімен

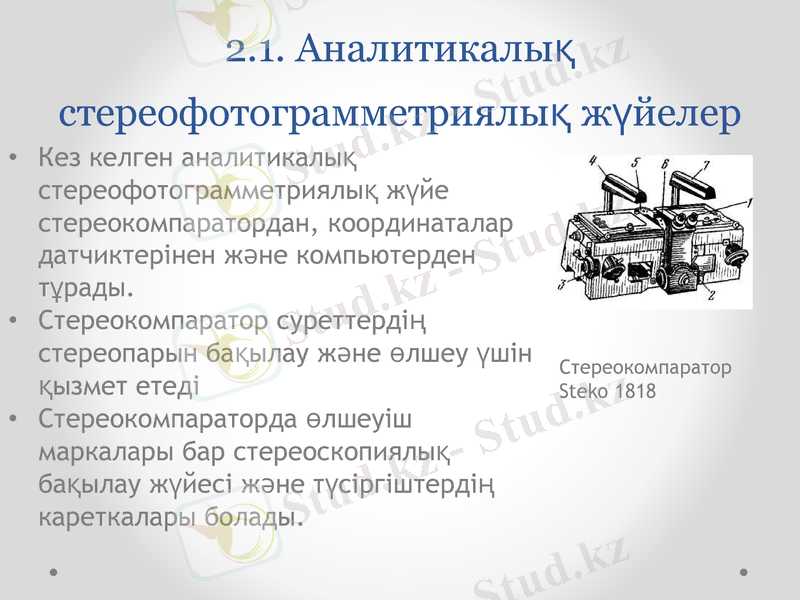

2.1. Аналитикалық
стереофотограмметриялық жүйелер
• Кез келген аналитикалық
стереофотограмметриялық жүйе
стереокомпаратордан,
координаталар датчиктерінен
және компьютерден тұрады.
• Стереокомпаратор суреттердің
стереопарын бақылау және өлшеу Стереокомпаратор
үшін қызмет етеді Steko 1818
• Стереокомпараторда өлшеуіш
маркалары бар стереоскопиялық
бақылау жүйесі және
түсіргіштердің кареткалары
болады.

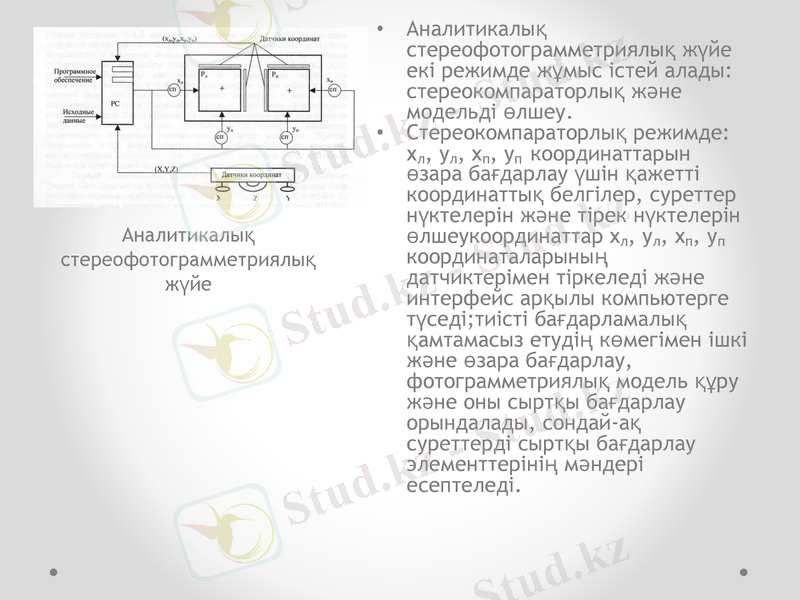

• Аналитикалық
стереофотограмметриялық жүйе
екі режимде жұмыс істей алады:
стереокомпараторлық және
модельді өлшеу.
• Стереокомпараторлық режимде:
хл, ул, хп, уп координаттарын өзара
бағдарлау үшін қажетті
координаттық белгілер, суреттер
Аналитикалық нүктелерін және тірек нүктелерін
стереофотограмметриялық өлшеукоординаттар хл, ул, хп, уп
жүйе координаталарының
датчиктерімен тіркеледі және
интерфейс арқылы компьютерге
түседі;тиісті бағдарламалық
қамтамасыз етудің көмегімен ішкі
және өзара бағдарлау,
фотограмметриялық модель құру
және оны сыртқы бағдарлау
орындалады, сондай-ақ
суреттерді сыртқы бағдарлау
элементтерінің мәндері
есептеледі.

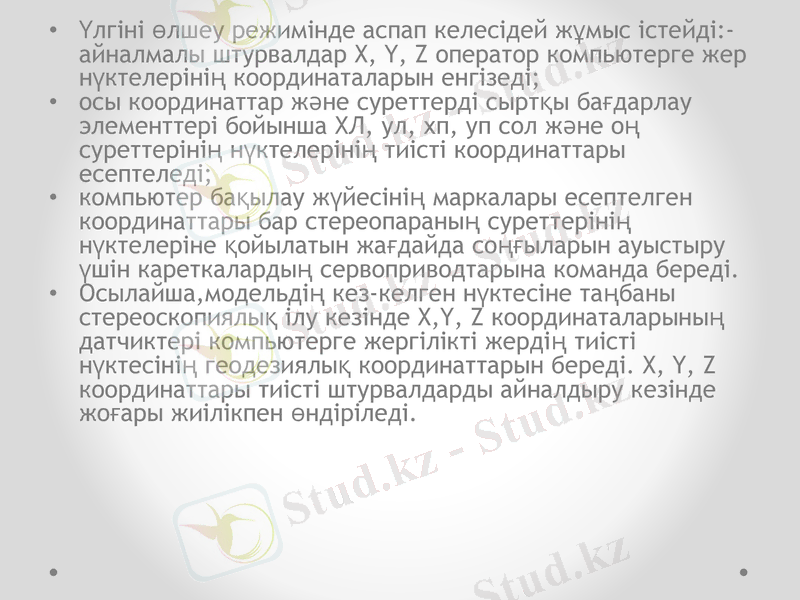

• Үлгіні өлшеу режимінде аспап келесідей жұмыс істейді:-
айналмалы штурвалдар X, Y, Z оператор компьютерге
жер нүктелерінің координаталарын енгізеді;
• осы координаттар және суреттерді сыртқы бағдарлау
элементтері бойынша ХЛ, ул, хп, уп сол және оң
суреттерінің нүктелерінің тиісті координаттары
есептеледі;
• компьютер бақылау жүйесінің маркалары есептелген
координаттары бар стереопараның суреттерінің
нүктелеріне қойылатын жағдайда соңғыларын
ауыстыру үшін кареткалардың сервоприводтарына
команда береді.
• Осылайша,модельдің кез-келген нүктесіне таңбаны
стереоскопиялық ілу кезінде X,Y, Z координаталарының
датчиктері компьютерге жергілікті жердің тиісті
нүктесінің геодезиялық координаттарын береді. X, Y, Z
координаттары тиісті штурвалдарды айналдыру кезінде
жоғары жиілікпен өндіріледі.

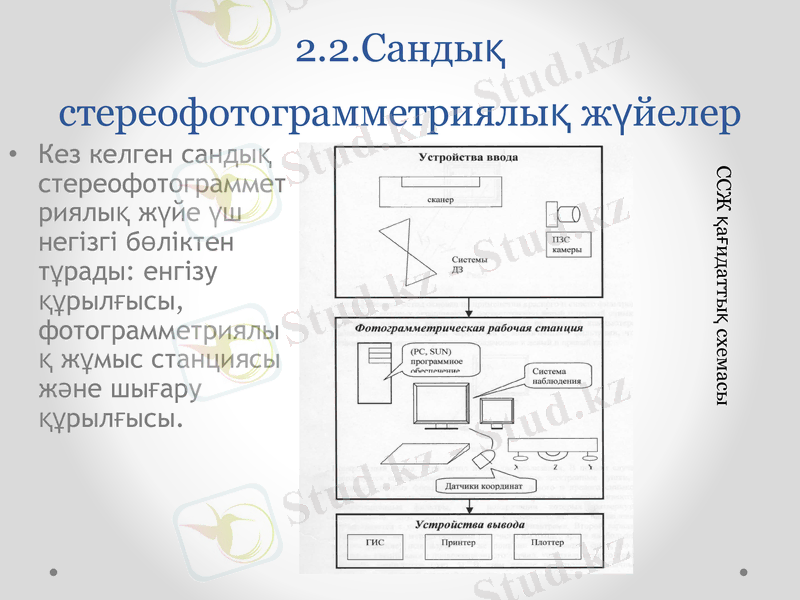

2.2.Сандық
стереофотограмметриялық жүйелер
• Кез келген сандық
стереофотограмме ССЖ
қағидатт
триялық жүйе үш ық
негізгі бөліктен схемасы
тұрады: енгізу
құрылғысы,
фотограмметриялы
қ жұмыс станциясы
және шығару
құрылғысы.

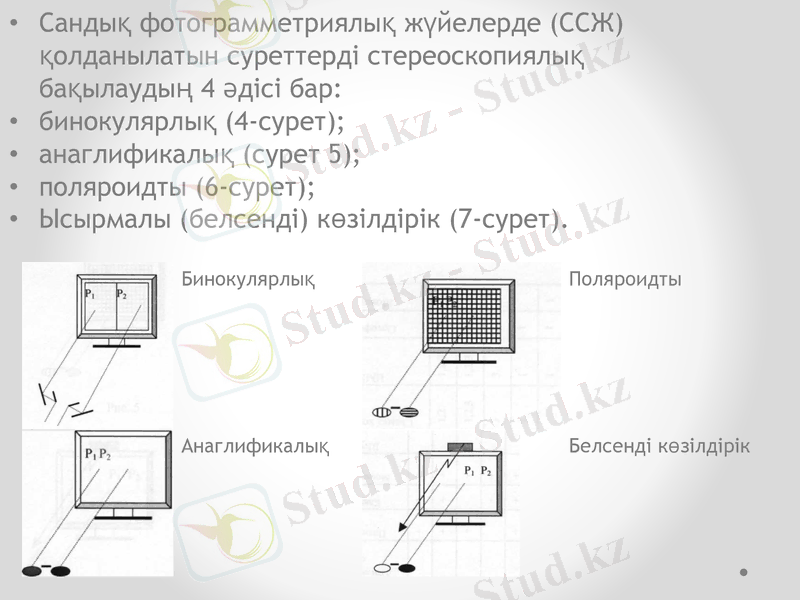

• Сандық фотограмметриялық жүйелерде
(ССЖ) қолданылатын суреттерді
стереоскопиялық бақылаудың 4 әдісі бар:
• бинокулярлық (4-сурет);
• анаглификалық (сурет 5);
• поляроидты (6-сурет);
• Ысырмалы (белсенді) көзілдірік (7-сурет).
Бинокулярл Поляроидты
ық

Анаглификалық Белсенді
көзілдірік

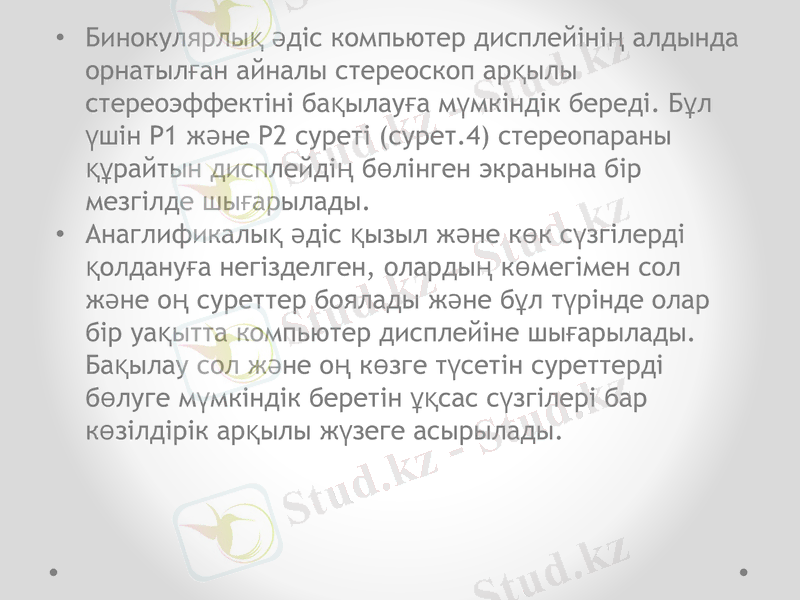

• Бинокулярлық әдіс компьютер дисплейінің
алдында орнатылған айналы стереоскоп
арқылы стереоэффектіні бақылауға мүмкіндік
береді. Бұл үшін P1 және P2 суреті (сурет.4)
стереопараны құрайтын дисплейдің бөлінген
экранына бір мезгілде шығарылады.
• Анаглификалық әдіс қызыл және көк
сүзгілерді қолдануға негізделген, олардың
көмегімен сол және оң суреттер боялады
және бұл түрінде олар бір уақытта компьютер
дисплейіне шығарылады. Бақылау сол және
оң көзге түсетін суреттерді бөлуге мүмкіндік
беретін ұқсас сүзгілері бар көзілдірік арқылы
жүзеге асырылады.

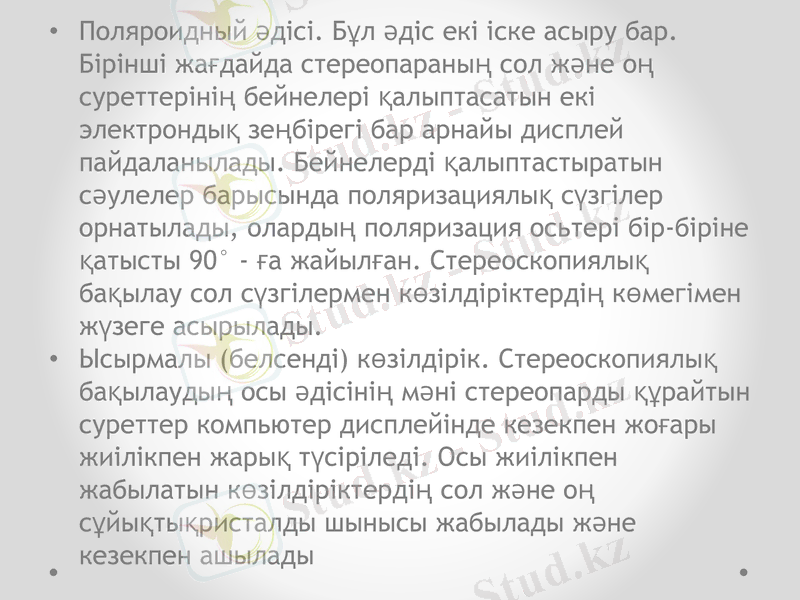

• Поляроидный әдісі. Бұл әдіс екі іске асыру бар.
Бірінші жағдайда стереопараның сол және оң
суреттерінің бейнелері қалыптасатын екі
электрондық зеңбірегі бар арнайы дисплей
пайдаланылады. Бейнелерді қалыптастыратын
сәулелер барысында поляризациялық сүзгілер
орнатылады, олардың поляризация осьтері бір-
біріне қатысты 90° - ға жайылған.
Стереоскопиялық бақылау сол сүзгілермен
көзілдіріктердің көмегімен жүзеге асырылады.
• Ысырмалы (белсенді) көзілдірік.
Стереоскопиялық бақылаудың осы әдісінің мәні
стереопарды құрайтын суреттер компьютер
дисплейінде кезекпен жоғары жиілікпен жарық
түсіріледі. Осы жиілікпен жабылатын
көзілдіріктердің сол және оң
сұйықтықристалды шынысы жабылады және
кезекпен ашылады
Қорытынды
Аналитикалық және сандық
стереофотограмметриялық жүйелердің
жұмыс істеуін қамтамасыз ететін
Алгоритм
Өлшеу құралын калибрлеу стереокомпаратор (анализ. ) сканер (сандық)
Өлшеу құралын калибрлеу стереокомпаратор (анализ. ) сканер (сандық)

Суреттерді ішкі бағдарлау

Нүктелердің координаттарын өлшеу

Өзара бағдарлау элементтерін анықтау

Фотограмметриялық модельді құру

Модель жүйесіндегі координаттарды өлшеу

Сыртқы бағдарлау элементтерін анықтау

Нақты масштабта сыртқы бағытталған модельді құру

Карталарды құру, ЦМР және т. б.
Қолданылған әдебиет
• С.Миров, А. Иванов, Т. Огурцова, Е. Дюкенджиев.
Применение данных дистанционного зондирования в
подометрии // 4-я Международная конференция
пользователей ЦФС PHOTOMOD : Сборник тезисов докладов.
— 2004. — С. 25-28. Архивировано 19 февраля 2015 года.
• Михайлов А. П., Чибуничев А. Г. Курс лекций по
фотограмметрии МИИГАиК (недоступная ссылка). Ракурс (26
марта 2013). Дата обращения 19 декабря 2014.
Архивировано 15 сентября 2015 года.
• Л. В. Быков, А. Л. Быков, М. В. Лашов, Л. В. Татаурова.
Геодезическое обеспечение археологических исследований
Архивная копия от 8 апреля 2014 на Wayback Machine.
Вестник Омского университета. № 3 (65), 2012 г. — С. 85-93.
• Фотограмметрия // Военная энциклопедия / Грачёв П. С.. —
Москва: Военное издательство, 2004. — Т. 8. — С. 281.
