Рельефтен және фотосуреттің еңісінен шыққан нүктелер бұрмалануын анықтау
Презентация қосу
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТІРЛІГІ
Семей қаласының Шәкәрім атындағы мемлекеттік университеті
“Геодезия және картография” кафедрасы.
СӨЖПәннің аты: Фотограмметрия
Тақырыбы: Рельефтен және фотосуреттің еңісінен шыққан нүктелер
бұрмалануын анықтау.
Тексерген: Жумашева Д.С
Орындаған:Саулебеков Д.Ж
Тобы: ГК-807
Семей 2019-2020 оқу жыл

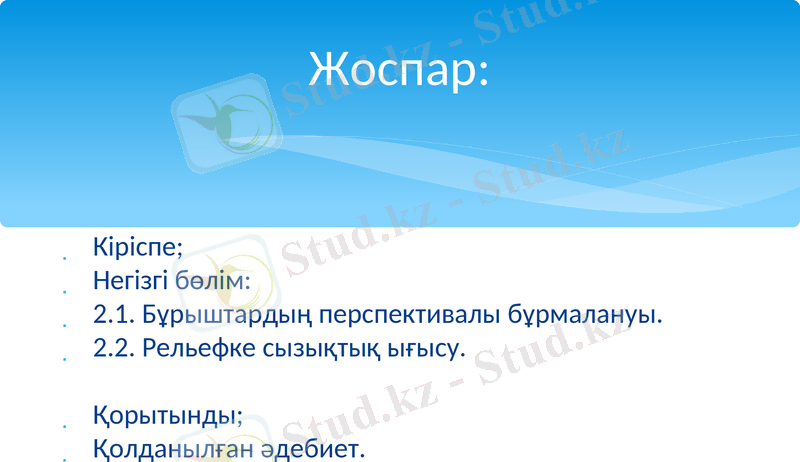

Жоспар:
Кіріспе;
Негізгі бөлім:
2.1. Бұрыштардың перспективалы
бұрмалануы.
2.2. Рельефке сызықтық ығысу.
Қорытынды;
Қолданылған әдебиет.
Кіріспе
Аэротүсірілімде суретке түсіру кезінде
көлбеу бұрышының және жер
бедерінің салдарынан мынадай
бұрмалаулар пайда болады: көлбеу
бұрышынан туындаған сызықтық
ығысу, аэротүсірілімнің көлбеу
бұрышының перспективалы
бұрмалануы, рельефке сызықтық

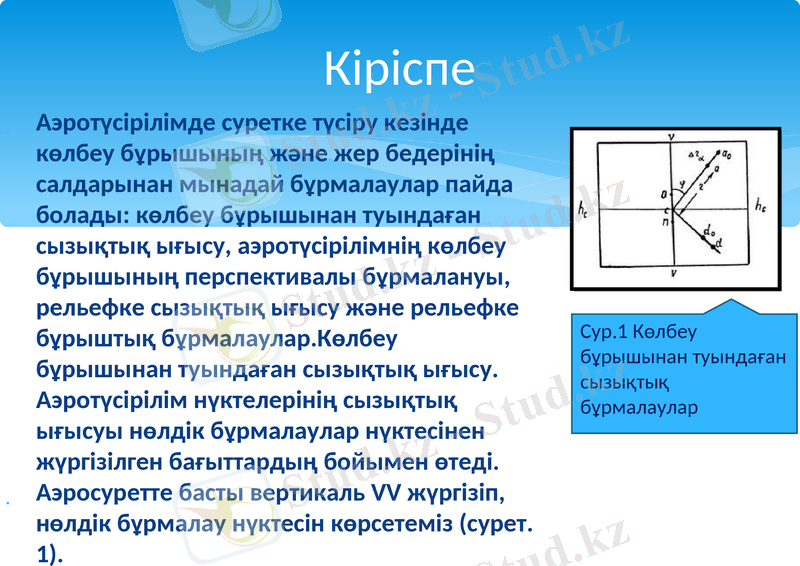

ығысу және рельефке бұрыштық Сур.1 Көлбеу
бұрмалаулар.Көлбеу бұрышынан бұрышынан
туындаған сызықтық ығысу. туындаған
Аэротүсірілім нүктелерінің сызықтық сызықтық
ығысуы нөлдік бұрмалаулар бұрмалаулар
нүктесінен жүргізілген бағыттардың
бойымен өтеді.
Аэросуретте басты вертикаль VV
жүргізіп, нөлдік бұрмалау нүктесін
көрсетеміз (сурет. 1).

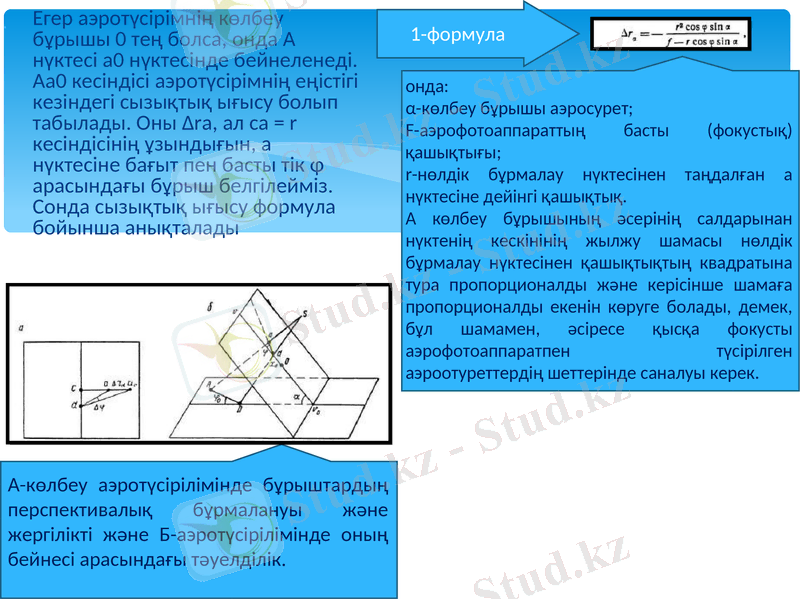

Егер аэротүсірімнің көлбеу
бұрышы 0 тең болса, онда А 1-формула
нүктесі а0 нүктесінде бейнеленеді.
Аа0 кесіндісі аэротүсірімнің еңістігі онда:
кезіндегі сызықтық ығысу болып α-көлбеу бұрышы аэросурет;
табылады. Оны Δra, ал са = r F-аэрофотоаппараттың басты
кесіндісінің ұзындығын, а (фокустық) қашықтығы;
нүктесіне бағыт пен басты тік φ r-нөлдік бұрмалау нүктесінен
арасындағы бұрыш белгілейміз. таңдалған а нүктесіне дейінгі
Сонда сызықтық ығысу формула қашықтық.
бойынша анықталады А көлбеу бұрышының әсерінің
салдарынан нүктенің кескінінің жылжу
шамасы нөлдік бұрмалау нүктесінен
қашықтықтың квадратына тура
пропорционалды және керісінше
шамаға пропорционалды екенін
көруге болады, демек, бұл шамамен,
әсіресе қысқа фокусты
аэрофотоаппаратпен түсірілген
аэроотуреттердің шеттерінде саналуы
керек.
А-көлбеу аэротүсірілімінде
бұрыштардың перспективалық
бұрмалануы және жергілікті және
Б-аэротүсірілімінде оның бейнесі
арасындағы тәуелділік.

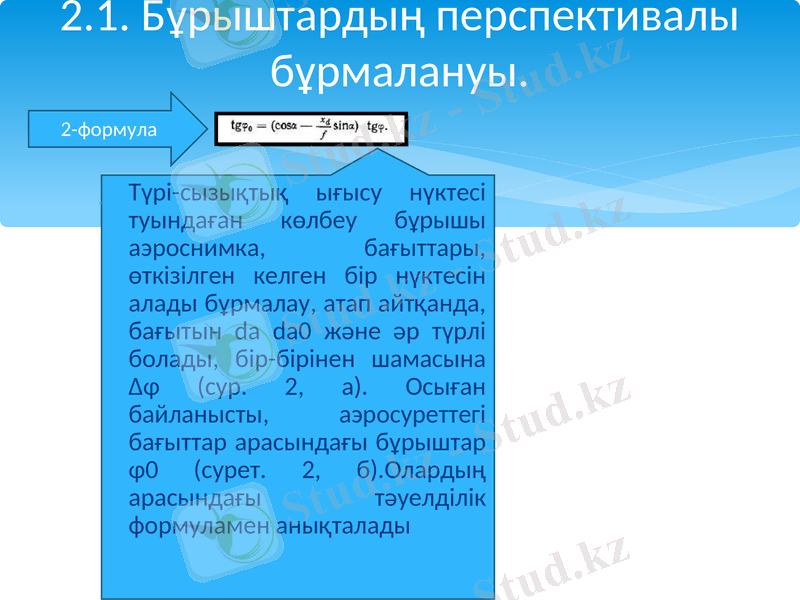

2.1. Бұрыштардың перспективалы бұрмалануы.
2-формула
Түрі-сызықтық ығысу нүктесі
туындаған көлбеу бұрышы
аэроснимка, бағыттары,
өткізілген келген бір
нүктесін алады бұрмалау,
атап айтқанда, бағытын da
da0 және әр түрлі болады,
бір-бірінен шамасына Δφ
(сур. 2, а). Осыған
байланысты, аэросуреттегі
бағыттар арасындағы
бұрыштар φ0 (сурет. 2,
б).Олардың арасындағы
тәуелділік формуламен
анықталады

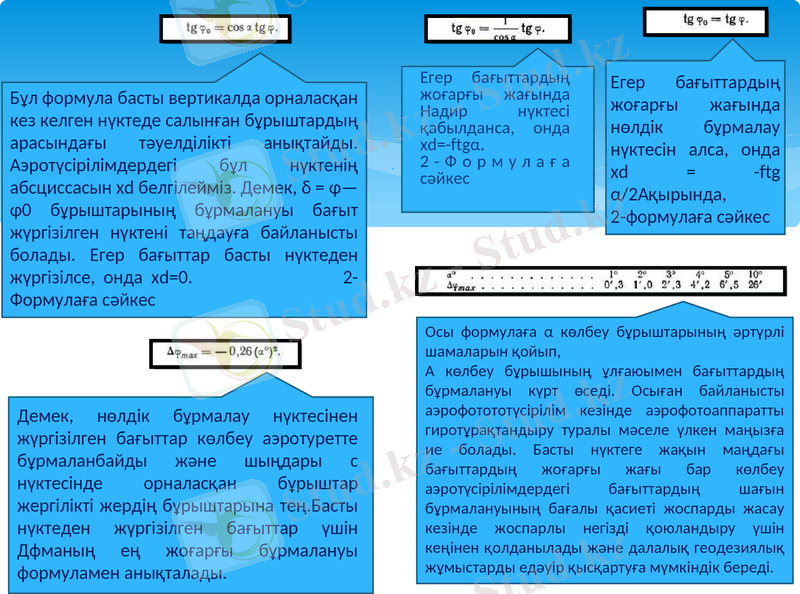

Егер бағыттардың Егер
Бұл формула басты вертикалда жоғарғы жағында бағыттардың
орналасқан кез келген нүктеде Надир нүктесі
қабылданса, онда
жоғарғы
салынған бұрыштардың жағында нөлдік
xd=-ftgα.
арасындағы тәуелділікті 2-Формулаға бұрмалау
анықтайды. Аэротүсірілімдердегі сәйкес нүктесін алса,
бұл нүктенің абсциссасын xd онда xd = -ftg α/
белгілейміз. Демек, δ = φ—φ0 2Ақырында,
бұрыштарының бұрмалануы бағыт 2-формулаға
жүргізілген нүктені таңдауға сәйкес
байланысты болады. Егер
бағыттар басты нүктеден Осы формулаға α көлбеу бұрыштарының
жүргізілсе, онда xd=0. әртүрлі шамаларын қойып,
2-Формулаға сәйкес А көлбеу бұрышының ұлғаюымен
бағыттардың бұрмалануы күрт өседі.
Демек, нөлдік бұрмалау Осыған байланысты
аэрофотототүсірілім кезінде
нүктесінен жүргізілген бағыттар
аэрофотоаппаратты гиротұрақтандыру
көлбеу аэротуретте туралы мәселе үлкен маңызға ие
бұрмаланбайды және шыңдары с болады. Басты нүктеге жақын маңдағы
нүктесінде орналасқан бұрыштар бағыттардың жоғарғы жағы бар көлбеу
жергілікті жердің бұрыштарына аэротүсірілімдердегі бағыттардың
тең.Басты нүктеден жүргізілген шағын бұрмалануының бағалы қасиеті
бағыттар үшін Дфманың ең жоспарды жасау кезінде жоспарлы
негізді қоюландыру үшін кеңінен
жоғарғы бұрмалануы

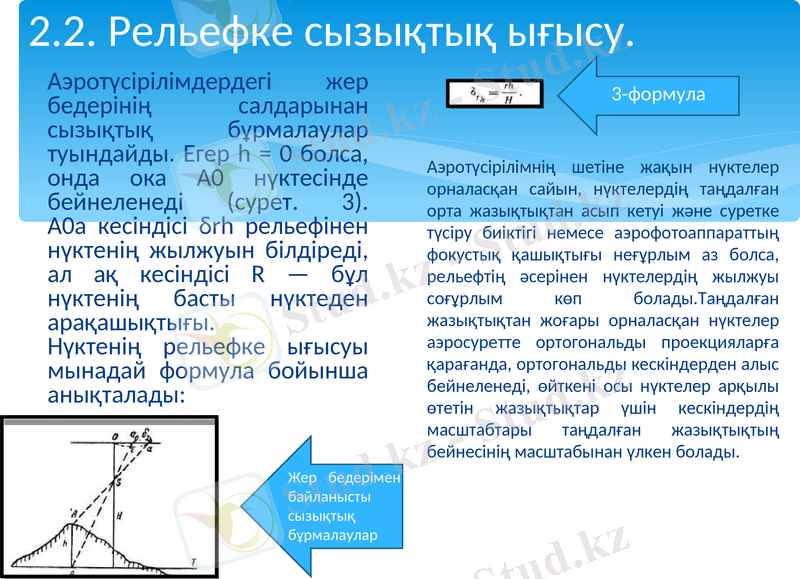

2.2. Рельефке сызықтық ығысу.
Аэротүсірілімдердегі жер 3-формула
бедерінің салдарынан
сызықтық бұрмалаулар
туындайды. Егер h = 0 болса, Аэротүсірілімнің шетіне жақын
онда ока A0 нүктесінде нүктелер орналасқан сайын,
бейнеленеді (сурет. 3). нүктелердің таңдалған орта
А0а кесіндісі δrh рельефінен жазықтықтан асып кетуі және
нүктенің жылжуын білдіреді, суретке түсіру биіктігі немесе
ал ақ кесіндісі R — бұл аэрофотоаппараттың фокустық
нүктенің басты нүктеден қашықтығы неғұрлым аз болса,
рельефтің әсерінен нүктелердің
арақашықтығы. жылжуы соғұрлым көп
Нүктенің рельефке ығысуы болады.Таңдалған жазықтықтан
мынадай формула бойынша жоғары орналасқан нүктелер
анықталады: аэросуретте ортогональды
проекцияларға қарағанда,
ортогональды кескіндерден алыс
Жер бейнеленеді, өйткені осы нүктелер
бедерімен арқылы өтетін жазықтықтар үшін
байланысты кескіндердің масштабтары
сызықтық таңдалған жазықтықтың бейнесінің
бұрмалаулар масштабынан үлкен болады.

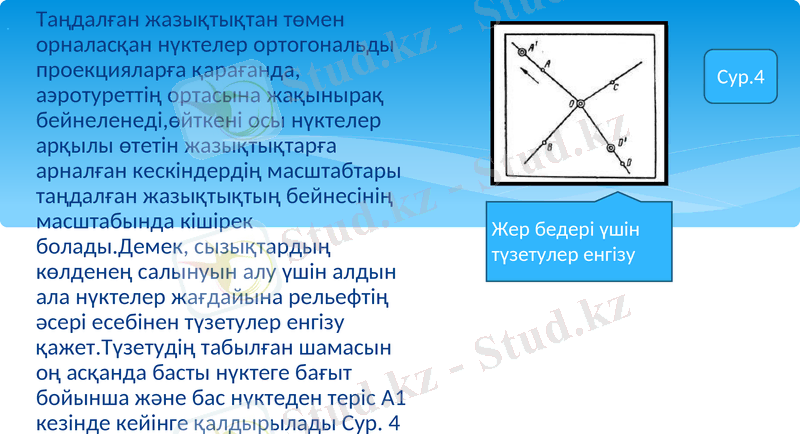

Таңдалған жазықтықтан төмен
орналасқан нүктелер
ортогональды проекцияларға Сур.
қарағанда, аэротуреттің ортасына 4
жақынырақ бейнеленеді,өйткені
осы нүктелер арқылы өтетін
жазықтықтарға арналған
кескіндердің масштабтары
таңдалған жазықтықтың
бейнесінің масштабында кішірек Жер бедері үшін
болады.Демек, сызықтардың түзетулер енгізу
көлденең салынуын алу үшін
алдын ала нүктелер жағдайына
рельефтің әсері есебінен түзетулер
енгізу қажет.Түзетудің табылған
шамасын оң асқанда басты нүктеге
бағыт бойынша және бас нүктеден
теріс А1 кезінде кейінге
қалдырылады Сур. 4
Қорытынды:
Сканер алған суреттердің бұрмалануы,
аталған себептерден басқа, ұшу бағыты
мен сканерлеу бағыты бойынша
сканерлік суреттің бейнесі түрлі
проекцияларда: ұшу бағытында –
ортогоналды проекцияда,
перпендикулярлық бағытта –
перспективалы проекцияда
жасалатындықтан туындады.
Нәтижесінде жазық жердегі шеңбер
сканерлік суретте дұрыс емес сопақ, түзу
