Қол машиналары


Slide 1

Қол машиналары

Орындаған :Ибрагимов Е

С -18-1

Тексерген: Суйменова М

Slide 2

Қол машиналары

Қол машиналары дегеніміз жұмыс органы қозғалысқа қозғалтқыш арқылы, ал қосымша қозғалыстары (жеткізу) оператордың көмегімен қолдан қозғалысқа келтірілетін машиналар аталынады.

Slide 3

Қол машиналары мына белгілеріне қарай жіктеледі:

Әрекет ету принципі:

1 -үздіксіз-күшті - жұмыс органы үздіксіз қозғалыста болады (бұрғылау, тегістеу, дискті аралар) ;

2 - импульсті-күшті (үзілісті-импульсті режимді: соққылы (балғалар, перфораторлар, қиғыш қайшылар) және соққысыз (пышақты қайшылар) . Таза соққылы режимде (балғалар, бетон сындырғыштар, таптағыштар), соққылы-бұрылмалы (перфораторлар), соққылы-айналмалы (гайка бұрағыштар) .

Slide 4

Жұмыс органы қозғалысының сипаты:

1 - айналмалы (дискті аралар, бұрандалы, шынжырлы және ленталы аралар, ленталы тегістегіш машиналар т. б.

2 - қайтымды

(қайшылар, аралар) ;

3 - күрделі қозғалысты (соққылы-бұрылмалы және соққылы айналмалы әсер ететін) .

Slide 5

1 - жеңіл; 2 - орташа; 3 - ауыр; 4 - аса ауыр. Жеңіл түріне тескіш, бұрғылағыш машиналар, ал аса ауыр түріне соққымен әсер ететін машиналардың барлығы жатады.

Атқаратын қызметі мен қолданылу облысына қарай былай ажыратылады:

1 - әртүрлі материалдарды өңдеуге арналған жалпы қолданыстағы;

2 - ағаш, пластмасса, тас, бетон материалдарды өңдеуге арналған;

3 - топырақпен жұмыс жасауға арналған;

4 - жинақтау жұмыстарына арналған;

5 - қосымша қондырғы топтамасы бар универсалды машиналардың ерекше тобы.

Жұмыс режимі:

Slide 6

Жетек түрі:

1 - электрлік;

2 - пневматикалық;

3 - гидравликалық;

4 - іштен жану қозғалтқыштары арқылы

қозғалысқа келтірілетін;

5 - пиротехникалық.

Электрлік жетекті қол машиналарына электр тогынан зардап шегудің үш класын береді: I және II класс -номинал кернеуі 42 В жоғары. Қорғау класы III- номинал кернеуі 42 В дейін - автономды электр энергиясы көзінен қуат алатын.

Slide 7

Конструктивті орындалуы:

1 - тік (жұмыс органы мен жетектің айналу өсі дәл келеді немесе параллель) ;

2 - бұрышты (бір-біріне бұрыш жасай орналасады) .

Қол машиналарына қойылатын талаптар: компактілік, жинақтылық, тасымалдау ыңғайлылығы және жұмысқа кірісу жылдамдығы, қауіпсіздік, шусыздық, техникалық эстетика, min масса мен габариттер, жұмыс кезіндегі икемділік, түйіндік унификация, оларды дайындау және жөндеу жұмыстарының құны мен еңбексыйымдылығының төмендігі.

Саңылаулар жасауға арналған қол машиналары

Slide 8

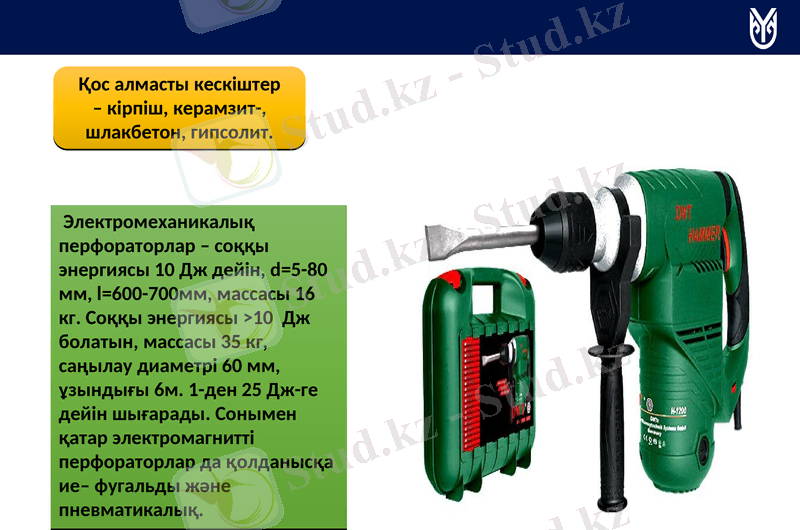

Қос алмасты кескіштер

- кірпіш, керамзит-, шлакбетон, гипсолит.

Электромеханикалық перфораторлар - соққы энергиясы 10 Дж дейін, d=5-80 мм, l=600-700мм, массасы 16 кг. Соққы энергиясы >10 Дж болатын, массасы 35 кг, саңылау диаметрі 60 мм, ұзындығы 6м. 1-ден 25 Дж-ге дейін шығарады. Сонымен қатар электромагнитті перфораторлар да қолданысқа ие- фугальды және пневматикалық.

Slide 9

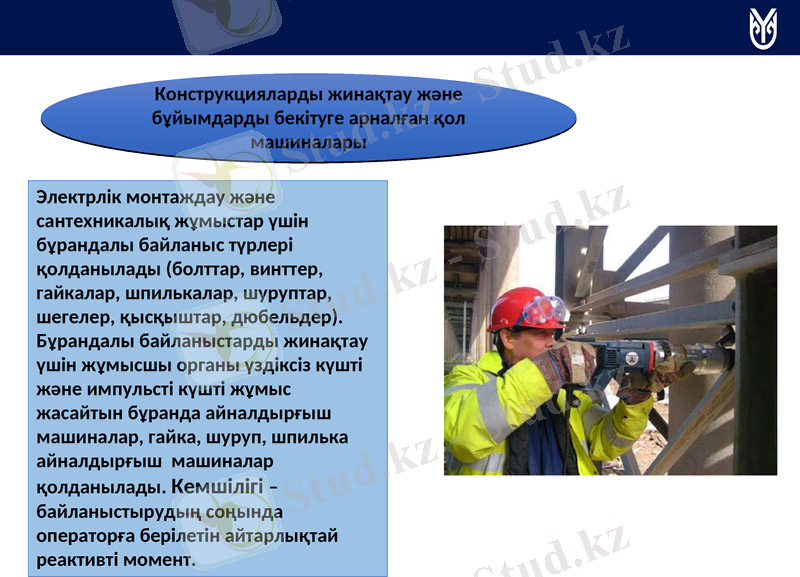

Конструкцияларды жинақтау және бұйымдарды бекітуге арналған қол машиналары

Электрлік монтаждау және сантехникалық жұмыстар үшін бұрандалы байланыс түрлері қолданылады (болттар, винттер, гайкалар, шпилькалар, шуруптар, шегелер, қысқыштар, дюбельдер) . Бұрандалы байланыстарды жинақтау үшін жұмысшы органы үздіксіз күшті және импульсті күшті жұмыс жасайтын бұранда айналдырғыш машиналар, гайка, шуруп, шпилька айналдырғыш машиналар қолданылады. Кемшілігі - байланыстырудың соңында операторға берілетін айтарлықтай реактивті момент.

Slide 10

НАЗАРЛАРЫҢЫЗҒА РАХМЕТ
