Су электр станциясы
Грузия Армения Азербайджан

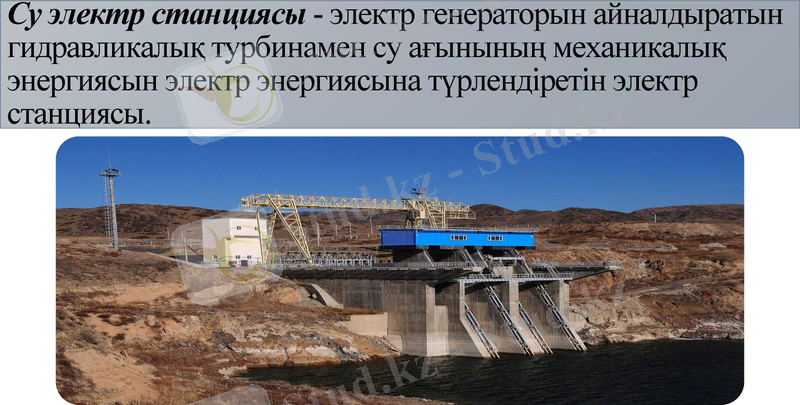

Су электр станциясы - электр генераторын айналдыратын
гидравликалық турбинамен су ағынының механикалық
энергиясын электр энергиясына түрлендіретін электр
станциясы.

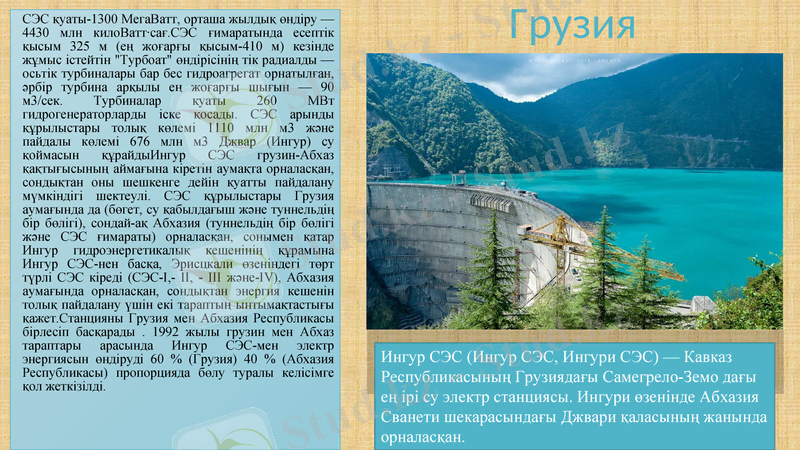

СЭС қуаты-1300 МегаВатт, орташа жылдық өндіру —
4430 млн килоВатт·сағ.СЭС ғимаратында есептік
қысым 325 м (ең жоғарғы қысым-410 м) кезінде
Грузия
жұмыс істейтін "Турбоат" өндірісінің тік радиалды —
осьтік турбиналары бар бес гидроагрегат орнатылған,
әрбір турбина арқылы ең жоғарғы шығын — 90
м3/сек. Турбиналар қуаты 260 МВт
гидрогенераторларды іске қосады. СЭС арынды
құрылыстары толық көлемі 1110 млн м3 және
пайдалы көлемі 676 млн м3 Джвар (Ингур) су
қоймасын құрайдыИнгур СЭС грузин-Абхаз
қақтығысының аймағына кіретін аумақта орналасқан,
сондықтан оны шешкенге дейін қуатты пайдалану
мүмкіндігі шектеулі. СЭС құрылыстары Грузия
аумағында да (бөгет, су қабылдағыш және туннельдің
бір бөлігі), сондай-ақ Абхазия (туннельдің бір бөлігі
және СЭС ғимараты) орналасқан, сонымен қатар
Ингур гидроэнергетикалық кешенінің құрамына
Ингур СЭС-нен басқа, Эрисцкали өзеніндегі төрт
түрлі СЭС кіреді (СЭС-I,- II, - III және-IV), Абхазия
аумағында орналасқан, сондықтан энергия кешенін
толық пайдалану үшін екі тараптың ынтымақтастығы
қажет.Станцияны Грузия мен Абхазия Республикасы
бірлесіп басқарады . 1992 жылы грузин мен Абхаз
тараптары арасында Ингур СЭС-мен электр
энергиясын өндіруді 60 % (Грузия) 40 % (Абхазия Ингур СЭС (Ингур СЭС, Ингури СЭС) — Кавказ
Республикасы) пропорцияда бөлу туралы келісімге Республикасының Грузиядағы Самегрело-Земо дағы
қол жеткізілді.
ең ірі су электр станциясы. Ингури өзенінде Абхазия
Сванети шекарасындағы Джвари қаласының жанында
орналасқан.

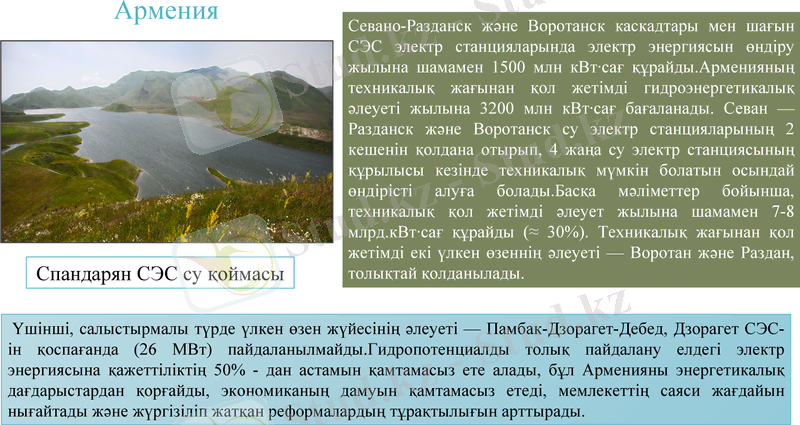

Армения Севано-Разданск және Воротанск каскадтары мен шағын
СЭС электр станцияларында электр энергиясын өндіру
жылына шамамен 1500 млн кВт·сағ құрайды.Арменияның
техникалық жағынан қол жетімді гидроэнергетикалық
әлеуеті жылына 3200 млн кВт·сағ бағаланады. Севан —
Разданск және Воротанск су электр станцияларының 2
кешенін қолдана отырып, 4 жаңа су электр станциясының
құрылысы кезінде техникалық мүмкін болатын осындай
өндірісті алуға болады.Басқа мәліметтер бойынша,
техникалық қол жетімді әлеует жылына шамамен 7-8
млрд.кВт·сағ құрайды (≈ 30%). Техникалық жағынан қол
жетімді екі үлкен өзеннің әлеуеті — Воротан және Раздан,
Спандарян СЭС су қоймасы толықтай қолданылады.

Үшінші, салыстырмалы түрде үлкен өзен жүйесінің әлеуеті — Памбак-Дзорагет-Дебед, Дзорагет СЭС-
ін қоспағанда (26 МВт) пайдаланылмайды.Гидропотенциалды толық пайдалану елдегі электр
энергиясына қажеттіліктің 50% - дан астамын қамтамасыз ете алады, бұл Арменияны энергетикалық
дағдарыстардан қорғайды, экономиканың дамуын қамтамасыз етеді, мемлекеттің саяси жағдайын
нығайтады және жүргізіліп жатқан реформалардың тұрақтылығын арттырады.

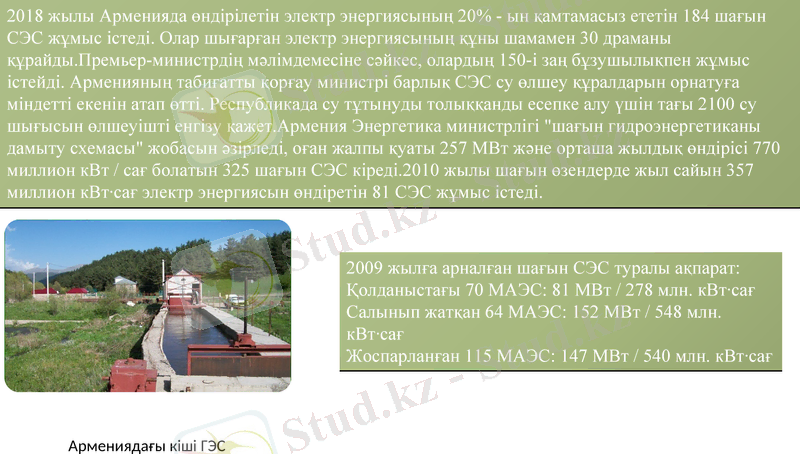

2018 жылы Арменияда өндірілетін электр энергиясының 20% - ын қамтамасыз ететін 184 шағын
СЭС жұмыс істеді. Олар шығарған электр энергиясының құны шамамен 30 драманы
құрайды.Премьер-министрдің мәлімдемесіне сәйкес, олардың 150-і заң бұзушылықпен жұмыс
істейді. Арменияның табиғатты қорғау министрі барлық СЭС су өлшеу құралдарын орнатуға
міндетті екенін атап өтті. Республикада су тұтынуды толыққанды есепке алу үшін тағы 2100 су
шығысын өлшеуішті енгізу қажет.Армения Энергетика министрлігі "шағын гидроэнергетиканы
дамыту схемасы" жобасын әзірледі, оған жалпы қуаты 257 МВт және орташа жылдық өндірісі 770
миллион кВт / сағ болатын 325 шағын СЭС кіреді.2010 жылы шағын өзендерде жыл сайын 357
миллион кВт·сағ электр энергиясын өндіретін 81 СЭС жұмыс істеді.

2009 жылға арналған шағын СЭС туралы ақпарат:
Қолданыстағы 70 МАЭС: 81 МВт / 278 млн. кВт·сағ
Салынып жатқан 64 МАЭС: 152 МВт / 548 млн.
кВт·сағ
Жоспарланған 115 МАЭС: 147 МВт / 540 млн. кВт·сағ

Армениядағы кіші ГЭС
Әзербайжан

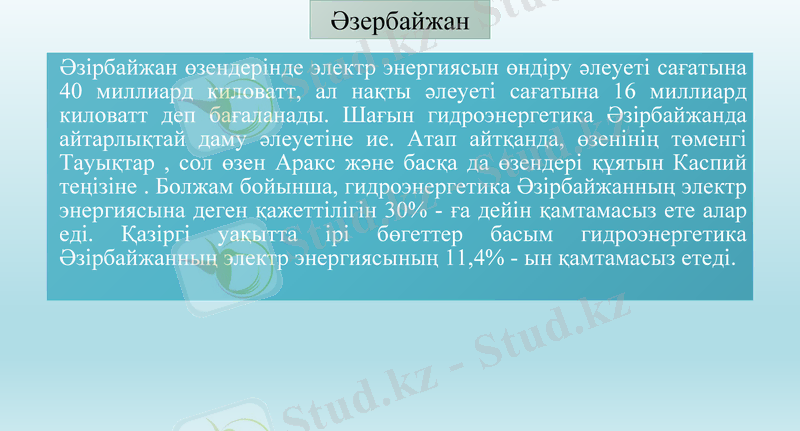

Әзірбайжан өзендерінде электр энергиясын өндіру әлеуеті сағатына
40 миллиард киловатт, ал нақты әлеуеті сағатына 16 миллиард
киловатт деп бағаланады. Шағын гидроэнергетика Әзірбайжанда
айтарлықтай даму әлеуетіне ие. Атап айтқанда, өзенінің төменгі
Тауықтар , сол өзен Аракс және басқа да өзендері құятын Каспий
теңізіне . Болжам бойынша, гидроэнергетика Әзірбайжанның электр
энергиясына деген қажеттілігін 30% - ға дейін қамтамасыз ете алар
еді. Қазіргі уақытта ірі бөгеттер басым гидроэнергетика
Әзірбайжанның электр энергиясының 11,4% - ын қамтамасыз етеді.

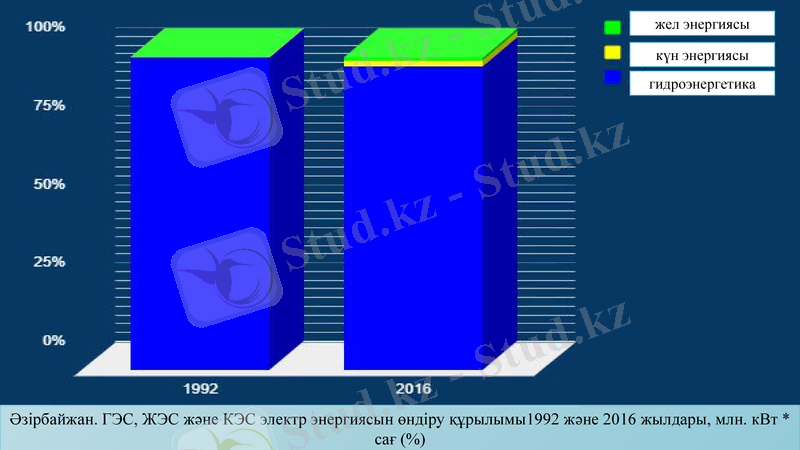

жел энергиясы

күн энергиясы
гидроэнергетика

Әзірбайжан. ГЭС, ЖЭС және КЭС электр энергиясын өндіру құрылымы1992 және 2016 жылдары, млн. кВт *
сағ (%)
СЭС құрылысы су тасқынына қарсы күрес , электр энергиясын экологиялық таза өндіру
және жаңа ирригациялық жүйелерді құру мәселелерін шешуде маңызды рөл атқарады.
Жақын арада 61 шағын СЭС салу жоспарлануда. Шағын СЭС электр беру желілері мен
бірыңғай энергия жүйесінің қосалқы станцияларынан алыс елді мекендерде жиі
орналасады. Алайда, ол жергілікті биліктің қажеттіліктерін қанағаттандыра алады, бұл
басқа әлеуметтік мәселелерді шешуге де көмектеседі. 2013 жылдың соңына қарай
мемлекет қаржыландыратын, жалпы белгіленген қуаты 86 МВт болатын 20 шағын СЭС
құрылысын аяқтау жоспарлануда.

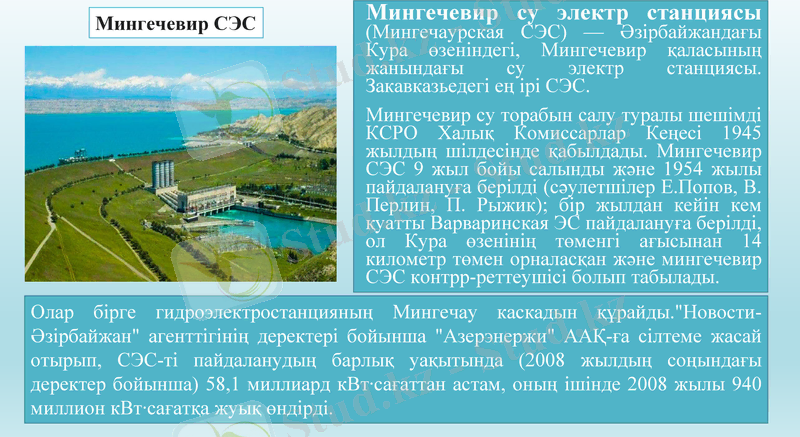

Мингечевир СЭС Мингечевир су электр станциясы
(Мингечаурская СЭС) — Әзірбайжандағы Кура
өзеніндегі, Мингечевир қаласының жанындағы
су электр станциясы. Закавказьедегі ең ірі СЭС.
Мингечевир су торабын салу туралы шешімді
КСРО Халық Комиссарлар Кеңесі 1945 жылдың
шілдесінде қабылдады. Мингечевир СЭС 9 жыл
бойы салынды және 1954 жылы пайдалануға
берілді (сәулетшілер Е.Попов, В. Перлин, П.
Рыжик); бір жылдан кейін кем қуатты
Варваринская ЭС пайдалануға берілді, ол Кура
өзенінің төменгі ағысынан 14 километр төмен
орналасқан және мингечевир СЭС контрр-
реттеушісі болып табылады.
Олар бірге гидроэлектростанцияның Мингечау каскадын құрайды."Новости-
Әзірбайжан" агенттігінің деректері бойынша "Азерэнержи" ААҚ-ға сілтеме жасай
отырып, СЭС-ті пайдаланудың барлық уақытында (2008 жылдың соңындағы
деректер бойынша) 58,1 миллиард кВт·сағаттан астам, оның ішінде 2008 жылы 940
миллион кВт·сағатқа жуық өндірді.
Салыстырмалы анализ

Грузия(Ингур СЭС, Армения Азербайджан
Ингури СЭС) (Спандарян СЭС) (Мингечевир СЭС)
Негізгі сипаттамалары
Агрегаттарды іске қосу Агрегаттарды іске қосу Агрегаттарды іске қосу
жылдары 1978 жылдары 1989 жылдары 1954

Жылдық электр энергиясын Жылдық электр энергиясын Жылдық электр энергиясын
өндіру, млн кВт⋅сағ 4430 өндіру, млн кВт⋅сағ 170 өндіру, млн кВт⋅сағ 1400

Электр станцияның түрі Электр станцияның түрі Электр станциясының түрі
платино-деривацялық платино-деривацялық платиналық

Электр қуаты, МВт 1300 Электр қуаты, МВт 76 Электр қуаты, МВт 424,6
Жабдықтың сипаттамасы

Турбиналардың түрі Радиалды- Турбиналардың түрі Турбиналардың түрі
осьтік
Турбиналардың саны мен маркасы Турбиналардың саны мен Турбиналардың саны мен
5 маркасы 2хРО310 маркасы 6
Турбиналар арқылы жұмсалатын Турбиналар арқылы Турбиналар арқылы
шығын, м3/с 5×90 жұмсалатын шығын, м3/с жұмсалатын шығын, м3/с
2х15
Генераторлардың саны мен Генераторлардың саны мен Генераторлардың саны
маркасы 5 маркасы 2х мен маркасы
Генераторлардың қуаты, МВт Генераторлардың қуаты, МВт Генераторлардың қуаты,
5×260 МВт
4×70,4; 2×71,5
Негізгі құралдар

Бөгеттің түрі Аркалы Бөгеттің түрі Топырақ Бөгеттің түрі жер; шайынды
бетонды
Бөгеттің биіктігі, м 271,5 Бөгеттің биіктігі, м 83 Бөгеттің биіктігі, м 80

Бөгеттің ұзындығы, м 728 Бөгеттің ұзындығы, м 315 Бөгеттің ұзындығы, м 1550

Шлюз жоқ Шлюз жоқ Шлюз жоқ

ОРУ 110/220/500 кВ ОРУ ОРУ
