Тиегіштер түрлері

Презентация қосу

«Тиеп-түсіру машиналары. Тиегіштер түрлері.
Жұмыс процесі»

Орындаған: Сабидуллаева М. М.
С-18-1
Тексерген: аға оқытушы Сүйменова М. К.

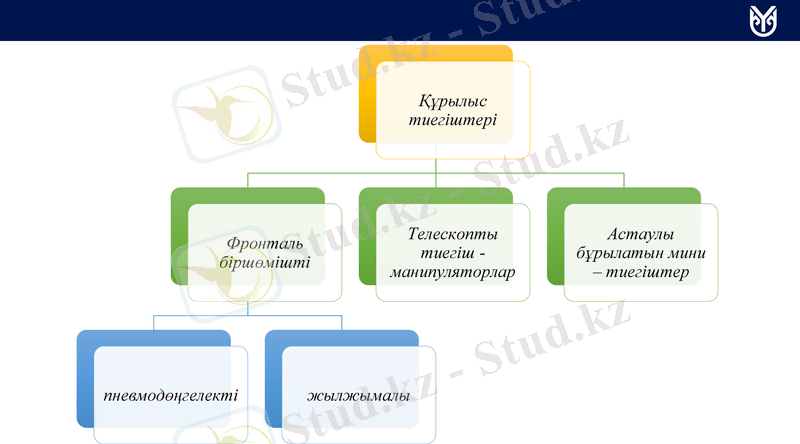

Құрылыс
тиегіштері

Телескопты Астаулы
Фронталь
тиегіш - бұрылатын мини
біршөмішті
манипуляторлар – тиегіштер

пневмодөңгелекті жылжымалы

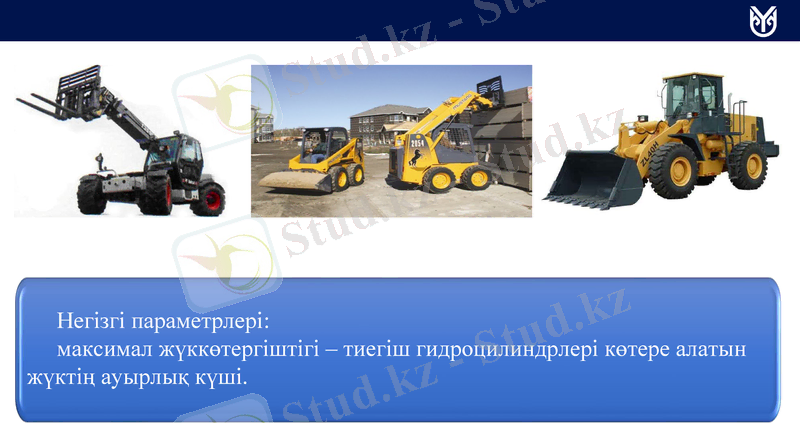

Негізгі параметрлері:
максимал жүккөтергіштігі – тиегіш гидроцилиндрлері көтере алатын
жүктің ауырлық күші.

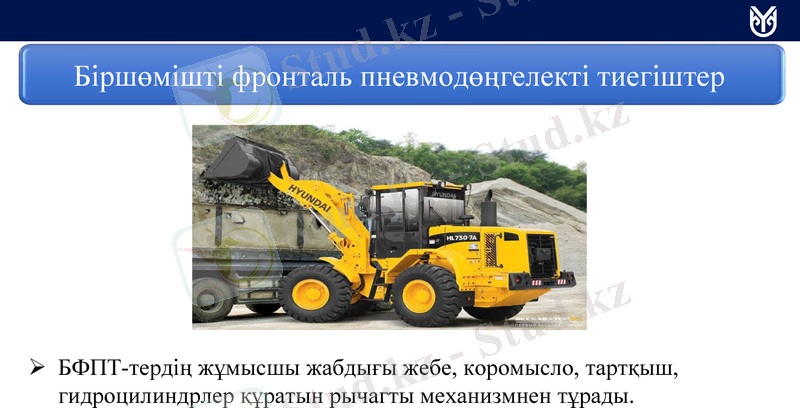

Біршөмішті фронталь пневмодөңгелекті тиегіштер

БФПТ-тердің жұмысшы жабдығы жебе, коромысло, тартқыш,
гидроцилиндрлер құратын рычагты механизмнен тұрады.

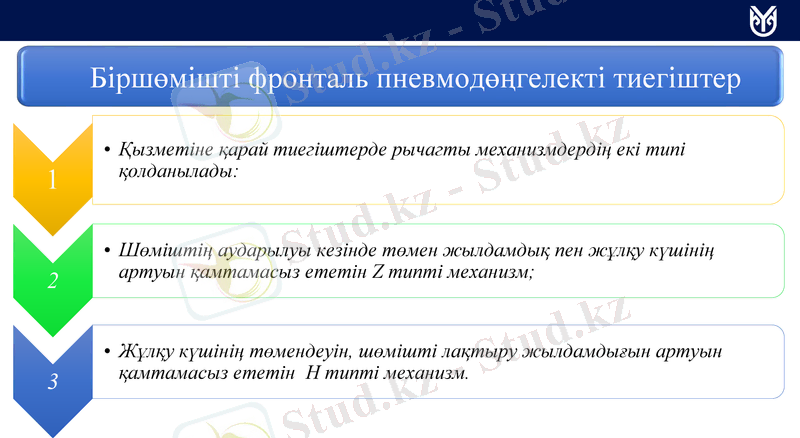

Біршөмішті фронталь пневмодөңгелекті тиегіштер

• Қызметіне қарай тиегіштерде рычагты механизмдердің екі типі
қолданылады:

• Шөміштің аударылуы кезінде төмен жылдамдық пен жұлқу күшінің
артуын қамтамасыз ететін Z типті механизм;

• Жұлқу күшінің төмендеуін, шөмішті лақтыру жылдамдығын артуын
қамтамасыз ететін Н типті механизм.

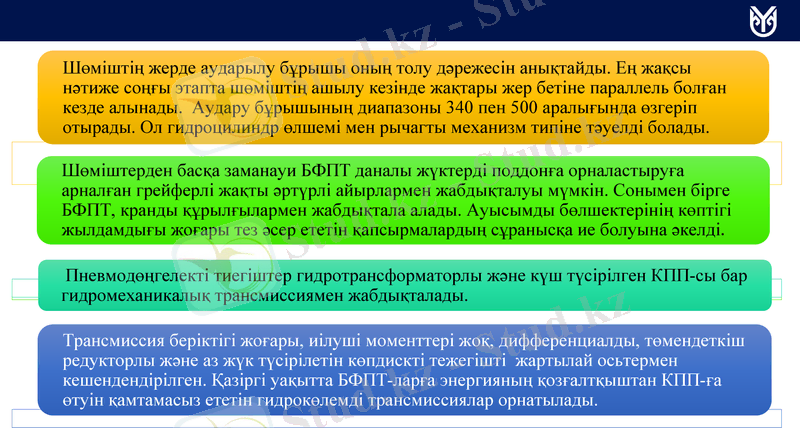

Шөміштің жерде аударылу бұрышы оның толу дәрежесін анықтайды. Ең жақсы
нәтиже соңғы этапта шөміштің ашылу кезінде жақтары жер бетіне параллель болған
кезде алынады. Аудару бұрышының диапазоны 340 пен 500 аралығында өзгеріп
отырады. Ол гидроцилиндр өлшемі мен рычагты механизм типіне тәуелді болады.

Шөміштерден басқа заманауи БФПТ даналы жүктерді поддонға орналастыруға
арналған грейферлі жақты әртүрлі айырлармен жабдықталуы мүмкін. Сонымен бірге
БФПТ, кранды құрылғылармен жабдықтала алады. Ауысымды бөлшектерінің көптігі
жылдамдығы жоғары тез әсер ететін қапсырмалардың сұранысқа ие болуына әкелді.

Пневмодөңгелекті тиегіштер гидротрансформаторлы және күш түсірілген КПП-сы бар
гидромеханикалық трансмиссиямен жабдықталады.

Трансмиссия беріктігі жоғары, иілуші моменттері жоқ, дифференциалды, төмендеткіш
редукторлы және аз жүк түсірілетін көпдискті тежегішті жартылай осьтермен
кешендендірілген. Қазіргі уақытта БФПТ-ларға энергияның қозғалтқыштан КПП-ға
өтуін қамтамасыз ететін гидрокөлемді трансмиссиялар орнатылады.

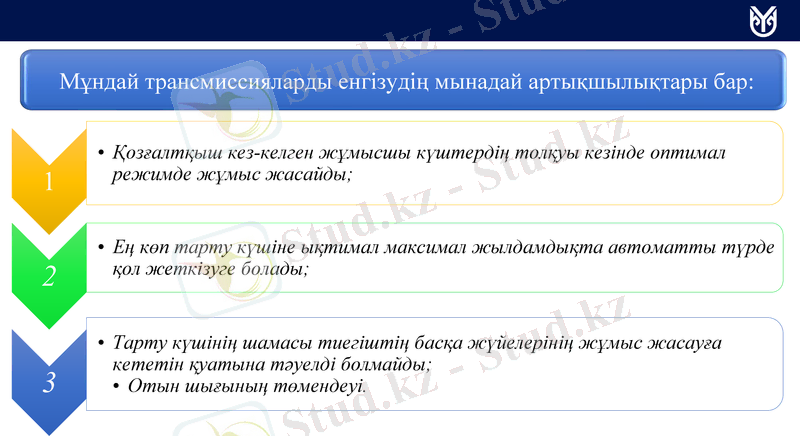

Мұндай трансмиссияларды енгізудің мынадай артықшылықтары бар:

• Қозғалтқыш кез-келген жұмысшы күштердің толқуы кезінде оптимал
режимде жұмыс жасайды;

• Ең көп тарту күшіне ықтимал максимал жылдамдықта автоматты түрде
қол жеткізуге болады;
• Тарту күшінің шамасы тиегіштің басқа жүйелерінің жұмыс жасауға
кететін қуатына тәуелді болмайды;
3 • Отын шығының төмендеуі.

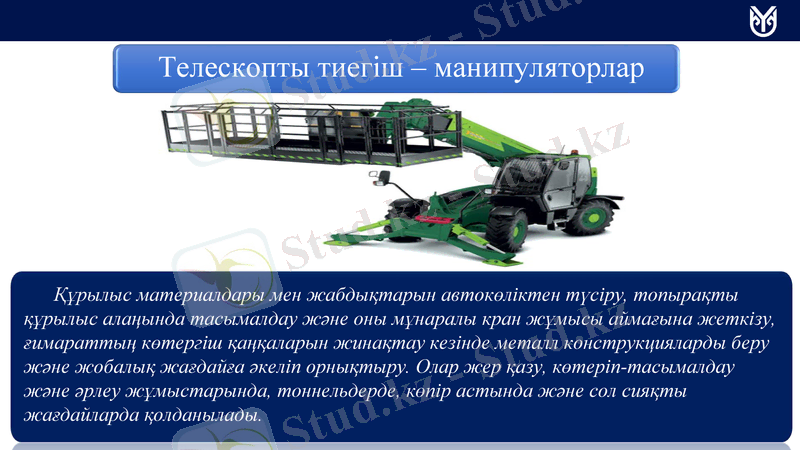

Телескопты тиегіш – манипуляторлар

Құрылыс материалдары мен жабдықтарын автокөліктен түсіру, топырақты
құрылыс алаңында тасымалдау және оны мұнаралы кран жұмысы аймағына жеткізу,
ғимараттың көтергіш қаңқаларын жинақтау кезінде металл конструкцияларды беру
және жобалық жағдайға әкеліп орнықтыру. Олар жер қазу, көтеріп-тасымалдау
және әрлеу жұмыстарында, тоннельдерде, көпір астында және сол сияқты
жағдайларда қолданылады.

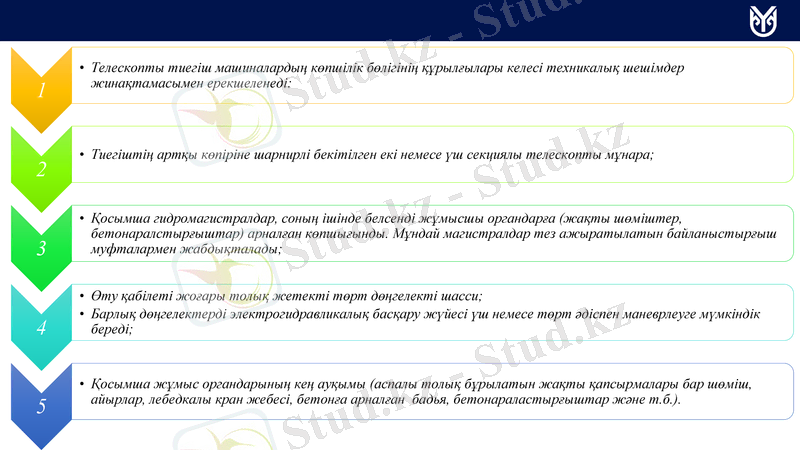

• Телескопты тиегіш машиналардың көпшілік бөлігінің құрылғылары келесі техникалық шешімдер
жинақтамасымен ерекшеленеді:

• Тиегіштің артқы көпіріне шарнирлі бекітілген екі немесе үш секциялы телескопты мұнара;
• Қосымша гидромагистралдар, соның ішінде белсенді жұмысшы органдарға (жақты шөміштер,
бетонаралстырғыштар) арналған көпшығынды. Мұндай магистралдар тез ажыратылатын
3 байланыстырғыш муфталармен жабдықталады;

• Өту қабілеті жоғары толық жетекті төрт дөңгелекті шасси;
• Барлық дөңгелектерді электрогидравликалық басқару жүйесі үш немесе төрт әдіспен маневрлеуге
4 мүмкіндік береді;

• Қосымша жұмыс органдарының кең ауқымы (аспалы толық бұрылатын жақты қапсырмалары бар
шөміш, айырлар, лебедкалы кран жебесі, бетонға арналған бадья, бетонараластырғыштар және т.б.).

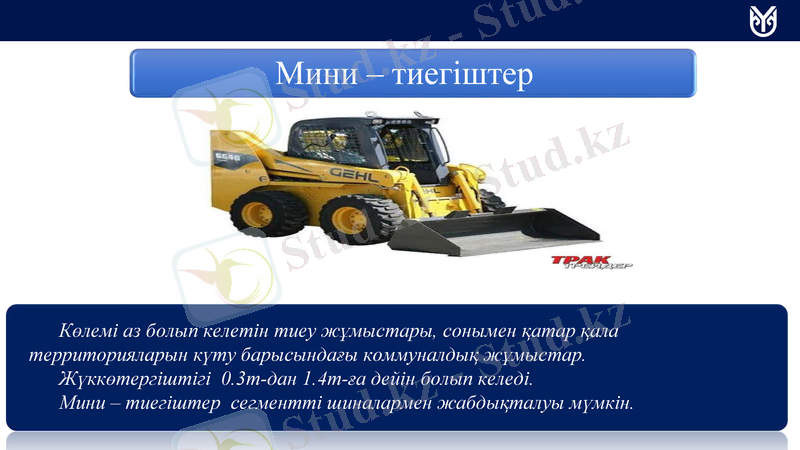

Мини – тиегіштер

Көлемі аз болып келетін тиеу жұмыстары, сонымен қатар қала
территорияларын күту барысындағы коммуналдық жұмыстар.
Жүккөтергіштігі 0.3т-дан 1.4т-ға дейін болып келеді.
Мини – тиегіштер сегментті шиналармен жабдықталуы мүмкін.

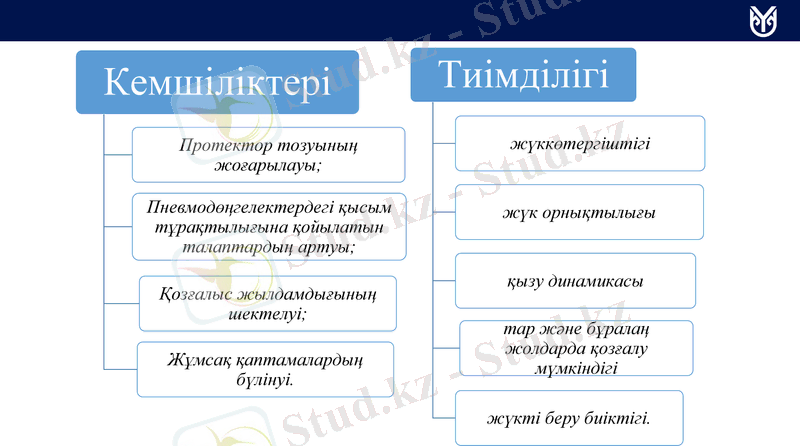

Кемшіліктері Тиімділігі
Протектор тозуының жүккөтергіштігі
жоғарылауы;

Пневмодөңгелектердегі қысым жүк орнықтылығы
тұрақтылығына қойылатын
талаптардың артуы;
қызу динамикасы
Қозғалыс жылдамдығының
шектелуі;
тар және бұралаң
жолдарда қозғалу
Жұмсақ қаптамалардың мүмкіндігі
бүлінуі.

жүкті беру биіктігі.
Назарларыңызға
Рахмет!!!
