Ғимараттар мен құрылыстардағы
энергия үнемдеу

Орындаған: Сабидуллаева М.
С-18-1
Тексерген: аға оқытушы Ізбасар А.

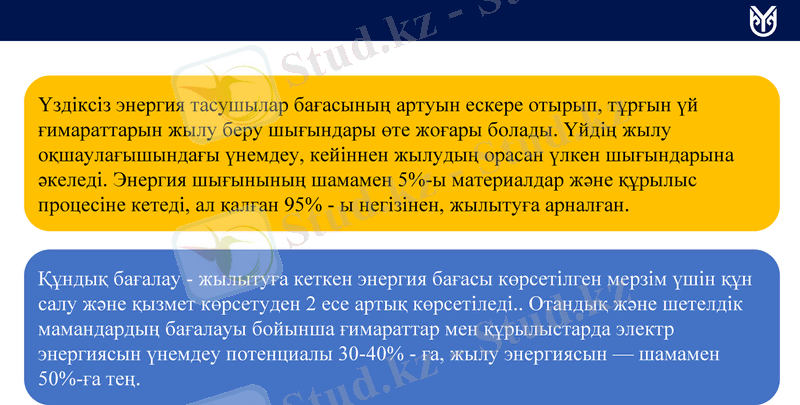

Үздіксіз энергия тасушылар бағасының артуын ескере отырып, тұрғын үй
ғимараттарын жылу беру шығындары өте жоғары болады. Үйдің жылу
оқшаулағышындағы үнемдеу, кейіннен жылудың орасан үлкен шығындарына
әкеледі. Энергия шығынының шамамен 5%-ы материалдар және құрылыс
процесіне кетеді, ал қалған 95% - ы негізінен, жылытуға арналған.

Құндық бағалау - жылытуға кеткен энергия бағасы көрсетілген мерзім
үшін құн салу және қызмет көрсетуден 2 есе артық көрсетіледі.. Отандық
және шетелдік мамандардың бағалауы бойынша ғимараттар мен
құрылыстарда электр энергиясын үнемдеу потенциалы 30-40% - ға, жылу
энергиясын — шамамен 50%-ға тең.

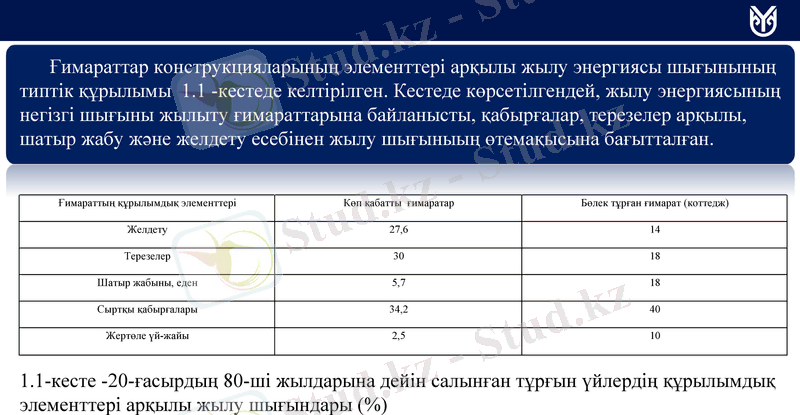

Ғимараттар конструкцияларының элементтері арқылы жылу энергиясы шығынының
типтік құрылымы 1.1 -кестеде келтірілген. Кестеде көрсетілгендей, жылу энергиясының
негізгі шығыны жылыту ғимараттарына байланысты, қабырғалар, терезелер арқылы,
шатыр жабу және желдету есебінен жылу шығыныың өтемақысына бағытталған.

Ғимараттың құрылымдық элементтері Көп қабатты ғимаратар Бөлек тұрған ғимарат (коттедж)

Желдету 27,6 14

Терезелер 30 18

Шатыр жабыны, еден 5,7 18

Сыртқы қабырғалары 34,2 40

Жертөле үй-жайы 2,5 10

1.1-кесте -20-ғасырдың 80-ші жылдарына дейін салынған тұрғын үйлердің құрылымдық
элементтері арқылы жылу шығындары (%)

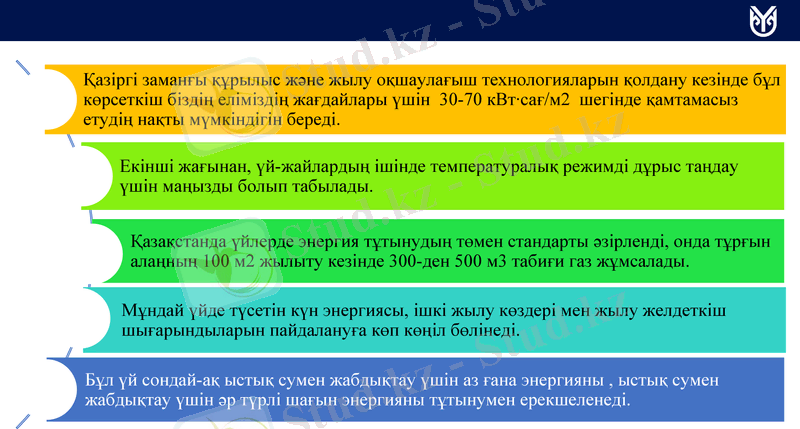

Қазіргі заманғы құрылыс және жылу оқшаулағыш технологияларын қолдану кезінде бұл
көрсеткіш біздің еліміздің жағдайлары үшін 30-70 кВт·сағ/м2 шегінде қамтамасыз
етудің нақты мүмкіндігін береді.

Екінші жағынан, үй-жайлардың ішінде температуралық режимді дұрыс таңдау үшін
маңызды болып табылады.

Қазақстанда үйлерде энергия тұтынудың төмен стандарты әзірленді, онда тұрғын
алаңның 100 м2 жылыту кезінде 300-ден 500 м3 табиғи газ жұмсалады.

Мұндай үйде түсетін күн энергиясы, ішкі жылу көздері мен жылу желдеткіш
шығарындыларын пайдалануға көп көңіл бөлінеді.

Бұл үй сондай-ақ ыстық сумен жабдықтау үшін аз ғана энергияны , ыстық сумен
жабдықтау үшін әр түрлі шағын энергияны тұтынумен ерекшеленеді.

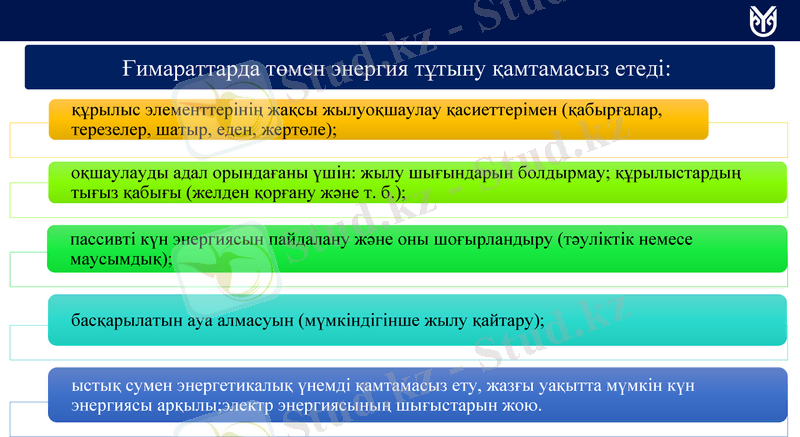

Ғимараттарда төмен энергия тұтыну қамтамасыз етеді:
құрылыс элементтерінің жақсы жылуоқшаулау қасиеттерімен (қабырғалар,
терезелер, шатыр, еден, жертөле);

оқшаулауды адал орындағаны үшін: жылу шығындарын болдырмау; құрылыстардың
тығыз қабығы (желден қорғану және т. б.);

пассивті күн энергиясын пайдалану және оны шоғырландыру (тәуліктік немесе
маусымдық);

басқарылатын ауа алмасуын (мүмкіндігінше жылу қайтару);

ыстық сумен энергетикалық үнемді қамтамасыз ету, жазғы уақытта мүмкін күн
энергиясы арқылы;электр энергиясының шығыстарын жою.

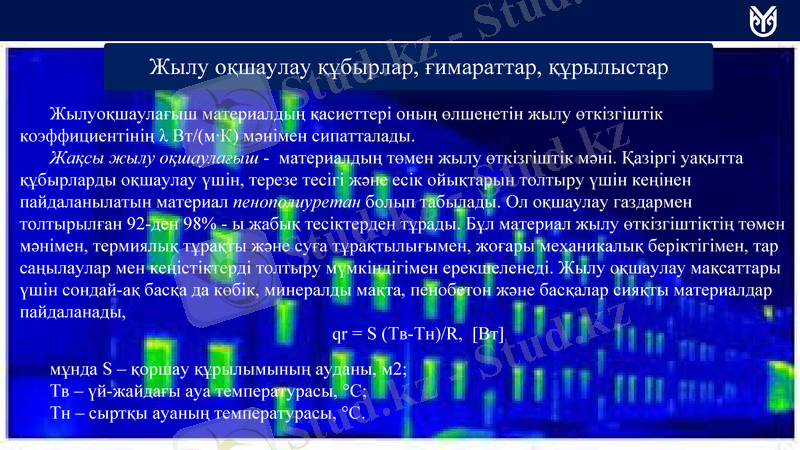

Жылу оқшаулау құбырлар, ғимараттар, құрылыстар
Жылуоқшаулағыш материалдың қасиеттері оның өлшенетін жылу өткізгіштік
коэффициентінің λ Вт/(м·К) мәнімен сипатталады.
Жақсы жылу оқшаулағыш - материалдың төмен жылу өткізгіштік мәні. Қазіргі уақытта
құбырларды оқшаулау үшін, терезе тесігі және есік ойықтарын толтыру үшін кеңінен
пайдаланылатын материал пенополиуретан болып табылады. Ол оқшаулау газдармен
толтырылған 92-ден 98% - ы жабық тесіктерден тұрады. Бұл материал жылу өткізгіштіктің төмен
мәнімен, термиялық тұрақты және суға тұрақтылығымен, жоғары механикалық беріктігімен, тар
саңылаулар мен кеңістіктерді толтыру мүмкіндігімен ерекшеленеді. Жылу оқшаулау мақсаттары
үшін сондай-ақ басқа да көбік, минералды мақта, пенобетон және басқалар сияқты материалдар
пайдаланады,
qr = S (Tв-Tн)/R, [Вт]
мұнда S – қоршау құрылымының ауданы, м2;
Тв – үй-жайдағы ауа температурасы, °С;
Тн – сыртқы ауаның температурасы, °С.

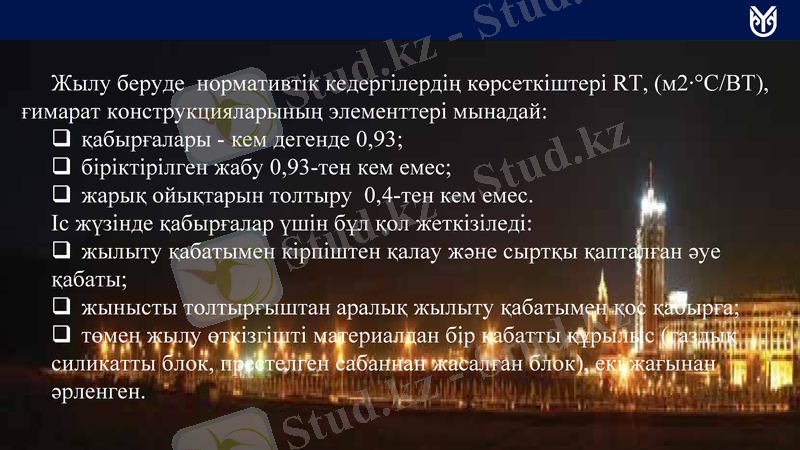

Жылу беруде нормативтік кедергілердің көрсеткіштері RT, (м2·°С/ВТ),
ғимарат конструкцияларының элементтері мынадай:
қабырғалары - кем дегенде 0,93;
біріктірілген жабу 0,93-тен кем емес;
жарық ойықтарын толтыру 0,4-тен кем емес.
Іс жүзінде қабырғалар үшін бұл қол жеткізіледі:
жылыту қабатымен кірпіштен қалау және сыртқы қапталған әуе
қабаты;
жынысты толтырғыштан аралық жылыту қабатымен қос қабырға;
төмен жылу өткізгішті материалдан бір қабатты құрылыс (газдық
силикатты блок, престелген сабаннан жасалған блок), екі жағынан
әрленген.
Назарларыңызға
Рахмет!!!
