Жылу көздері

Орындаған: Сабидуллаева М.
С-18-1
Тексерген: аға оқытушы Ізбасар А.

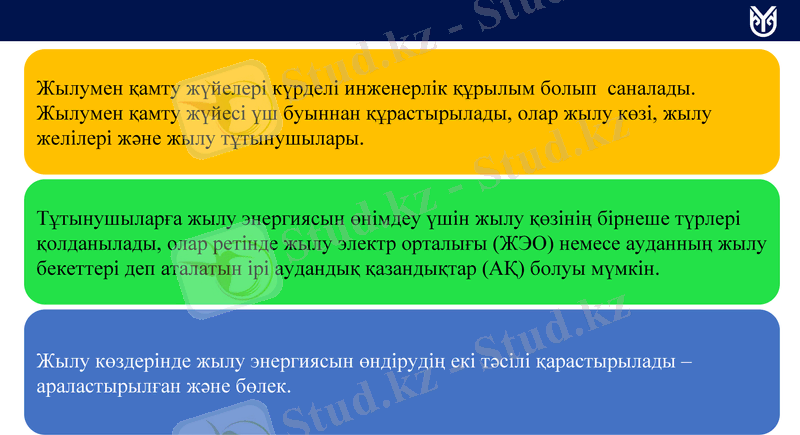

Жылумен қамту жүйелері күрделі инженерлік құрылым болып саналады.
Жылумен қамту жүйесі үш буыннан құрастырылады, олар жылу көзі, жылу
желілері жəне жылу тұтынушылары.

Тұтынушыларға жылу энергиясын өнімдеу үшін жылу қөзінің бірнеше
түрлері қолданылады, олар ретінде жылу электр орталығы (ЖЭО) немесе
ауданның жылу бекеттері деп аталатын ірі аудандық қазандықтар (АҚ) болуы
мүмкін.

Жылу көздерінде жылу энергиясын өндірудің екі тəсілі қарастырылады –
араластырылған жəне бөлек.

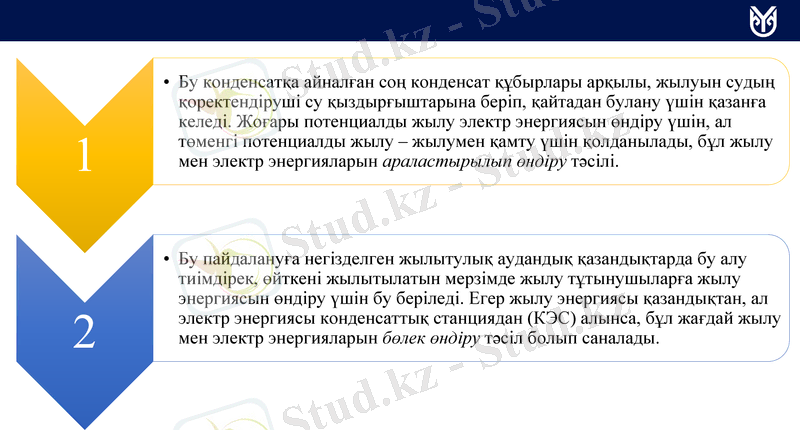

• Бу конденсатқа айналған соң конденсат құбырлары арқылы, жылуын судың
қоректендіруші су қыздырғыштарына беріп, қайтадан булану үшін қазанға
келеді. Жоғары потенциалды жылу электр энергиясын өндіру үшін, ал

1 төменгі потенциалды жылу – жылумен қамту үшін қолданылады, бұл жылу
мен электр энергияларын араластырылып өндіру тəсілі.

• Бу пайдалануға негізделген жылытулық аудандық қазандықтарда бу алу
тиімдірек, өйткені жылытылатын мерзімде жылу тұтынушыларға жылу
энергиясын өндіру үшін бу беріледі. Егер жылу энергиясы қазандықтан, ал

2 электр энергиясы конденсаттық станциядан (КЭС) алынса, бұл жағдай жылу
мен электр энергияларын бөлек өндіру тəсіл болып саналады.

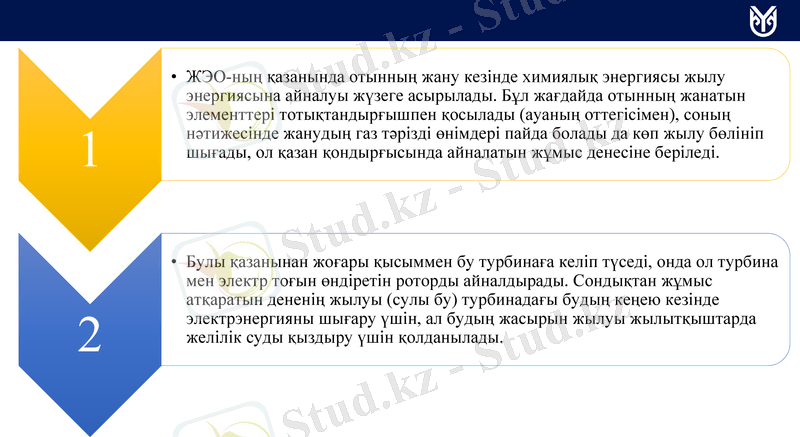

• ЖЭО-ның қазанында отынның жану кезінде химиялық энергиясы жылу
энергиясына айналуы жүзеге асырылады. Бұл жағдайда отынның жанатын
элементтері тотықтандырғышпен қосылады (ауаның оттегісімен), соның
нəтижесінде жанудың газ тəрізді өнімдері пайда болады да көп жылу

1 бөлініп шығады, ол қазан қондырғысында айналатын жұмыс денесіне
беріледі.

• Булы қазанынан жоғары қысыммен бу турбинаға келіп түседі, онда ол
турбина мен электр тоғын өндіретін роторды айналдырады. Сондықтан
жұмыс атқаратын дененің жылуы (сулы бу) турбинадағы будың кеңею

кезінде электрэнергияны шығару үшін, ал будың жасырын жылуы
жылытқыштарда желілік суды қыздыру үшін қолданылады.

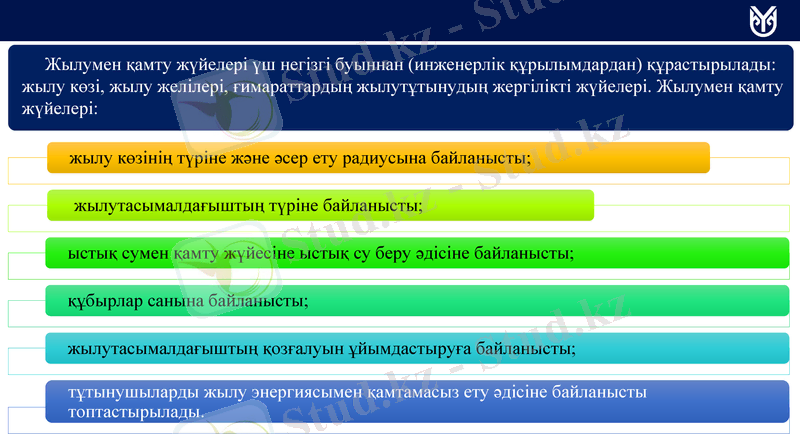

Жылумен қамту жүйелері үш негізгі буыннан (инженерлік құрылымдардан) құрастырылады:
жылу көзі, жылу желілері, ғимараттардың жылутұтынудың жергілікті жүйелері. Жылумен қамту
жүйелері:

жылу көзінің түріне жəне əсер ету радиусына байланысты;

жылутасымалдағыштың түріне байланысты;

ыстық сумен қамту жүйесіне ыстық су беру əдісіне байланысты;

құбырлар санына байланысты;

жылутасымалдағыштың қозғалуын ұйымдастыруға байланысты;

тұтынушыларды жылу энергиясымен қамтамасыз ету əдісіне байланысты
топтастырылады.

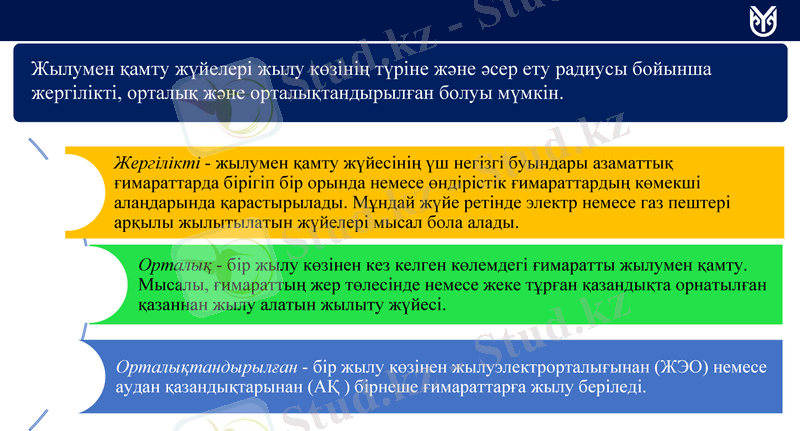

Жылумен қамту жүйелері жылу көзінің түріне жəне əсер ету радиусы бойынша
жергілікті, орталық жəне орталықтандырылған болуы мүмкін.

Жергілікті - жылумен қамту жүйесінің үш негізгі буындары азаматтық ғимараттарда
бірігіп бір орында немесе өндірістік ғимараттардың көмекші алаңдарында
қарастырылады. Мұндай жүйе ретінде электр немесе газ пештері арқылы
жылытылатын жүйелері мысал бола алады.

Орталық - бір жылу көзінен кез келген көлемдегі ғимаратты жылумен қамту.
Мысалы, ғимараттың жер төлесінде немесе жеке тұрған қазандықта орнатылған
қазаннан жылу алатын жылыту жүйесі.

Орталықтандырылған - бір жылу көзінен жылуэлектрорталығынан (ЖЭО) немесе
аудан қазандықтарынан (АҚ ) бірнеше ғимараттарға жылу беріледі.
Назарларыңызға
Рахмет!!!
