Тақырыбы: Матаның
жылулық қасиеттері
z

Тексерген:Ермекбай Қ.
Орындаған:Сапарбек М.Өмір Ш.Үсенқызы А.

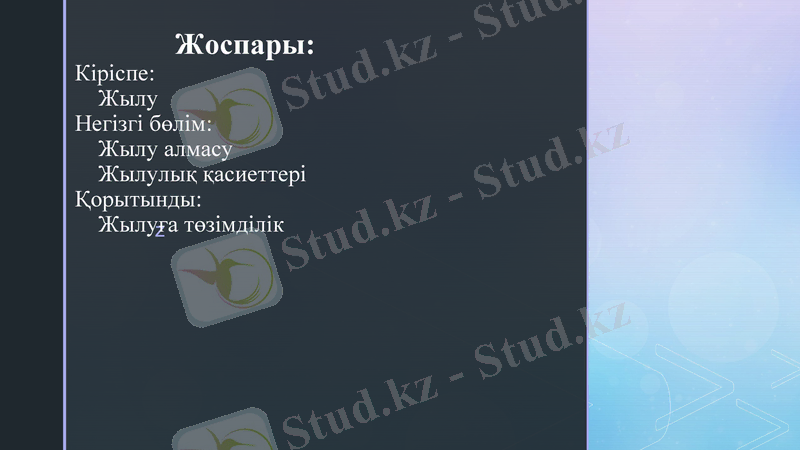

Жоспары:
Кіріспе:
Жылу
Негізгі бөлім:
Жылу алмасу
Жылулық қасиеттері
Қорытынды:
Жылуға z төзімділік

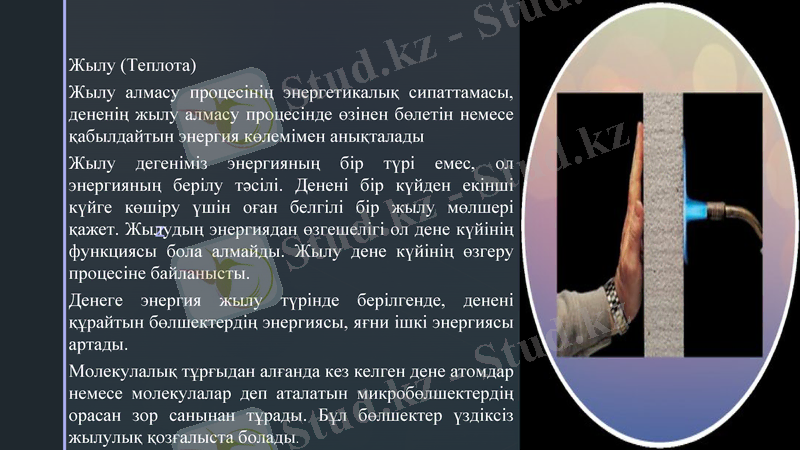

Жылу (Теплота)
Жылу алмасу процесінің энергетикалық сипаттамасы,
дененің жылу алмасу процесінде өзінен бөлетін немесе
қабылдайтын энергия көлемімен анықталады
Жылу дегеніміз энергияның бір түрі емес, ол энергияның
берілу тәсілі. Денені бір күйден екінші күйге көшіру үшін
оған белгілі бір жылу мөлшері қажет. Жылудың энергиядан
z
өзгешелігі ол дене күйінің функциясы бола алмайды. Жылу
дене күйінің өзгеру процесіне байланысты.
Денеге энергия жылу түрінде берілгенде, денені құрайтын
бөлшектердің энергиясы, яғни ішкі энергиясы артады.
Молекулалық тұрғыдан алғанда кез келген дене атомдар
немесе молекулалар деп аталатын микробөлшектердің
орасан зор санынан тұрады. Бұл бөлшектер үздіксіз
жылулық қозғалыста болады.

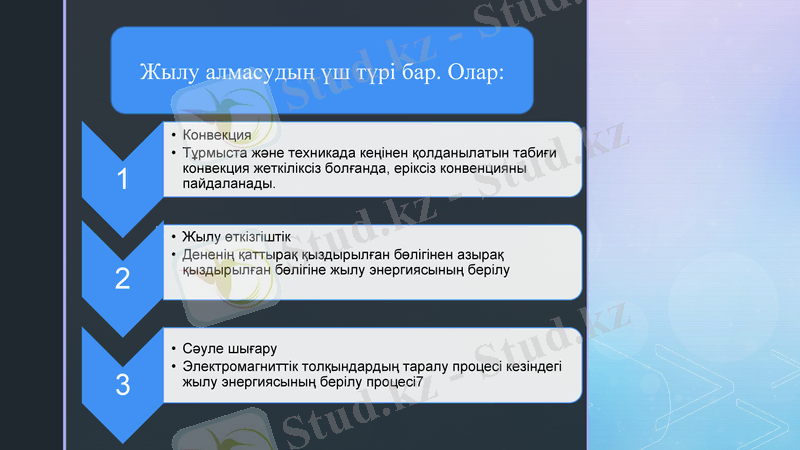

Жылу алмасудың үш түрі бар. Олар:

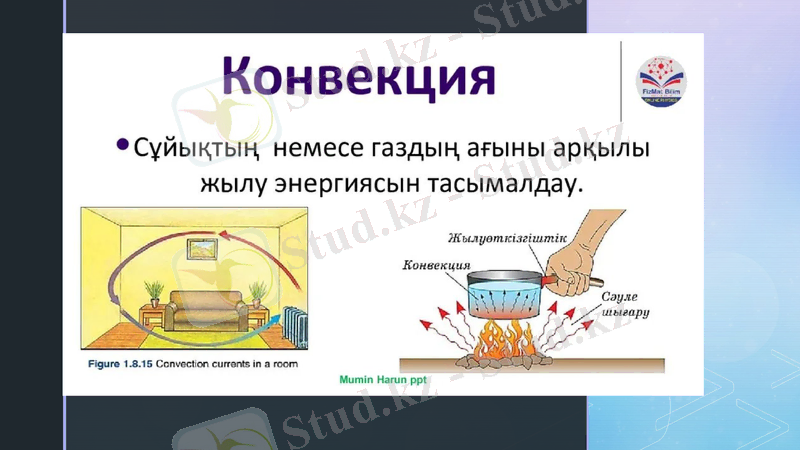

• Конвекция
• Тұрмыста және техникада кеңінен қолданылатын табиғи
конвекция жеткіліксіз болғанда, еріксіз конвенцияны
1 пайдаланады.

z • Жылу өткізгіштік
• Дененің қаттырақ қыздырылған бөлігінен азырақ
қыздырылған бөлігіне жылу энергиясының берілу

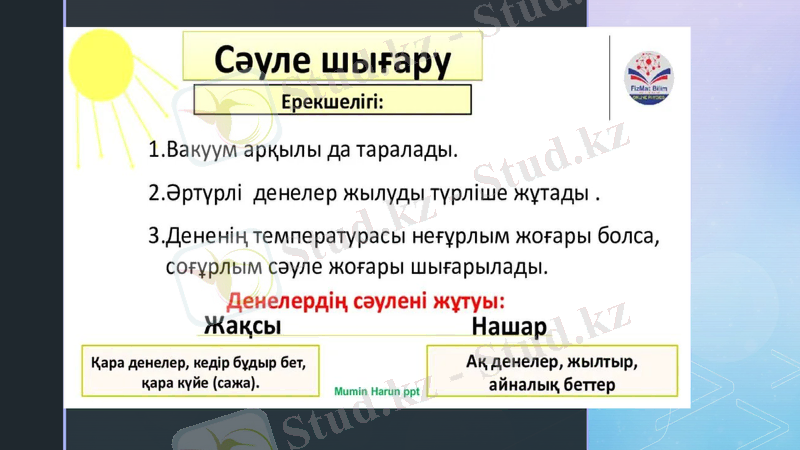

• Сәуле шығару
• Электромагниттік толқындардың таралу процесі кезіндегі
3 жылу энергиясының берілу процесі7
z
Жылу өткізгіштігі – материалда жылу беру
процессі.Тәжірибелік түрде анықаталатын
λт. λт коэффициентпен сипатталады, яғни, 1
секунд ішінде 1 м қалыңдықтағы және 1 м2
беттік қабат ауданда 1 °К температуралық
өзгерісі кезіндегі жылу мөлшері.
Диэлектриктердің жылуөткізгіштік
коэффициенті кең аумақта ауысады. Газдар,
кеуекті диэлектриктер және сұйықтар үшін
z
λт ең төменгі мәнге ие (ауа үшін λт= 0,025
Вт/(м·К), су үшін λт = 0,58 Вт/(м·К)), ал
кристаллық диэлектриктер жылуөткізгіштік
коэффициенті ең жоғарғы мәнге ие.
(кристаллдық кварц үшін λт = 12,5
Вт/(м·К))Диэлектриктердің жылуөткізгіштік
коэффициенті олардың құрылымына
(балқытылған кварц үшін λт = 1,25 Вт/(м·К))
және температураға тәуелді.
z

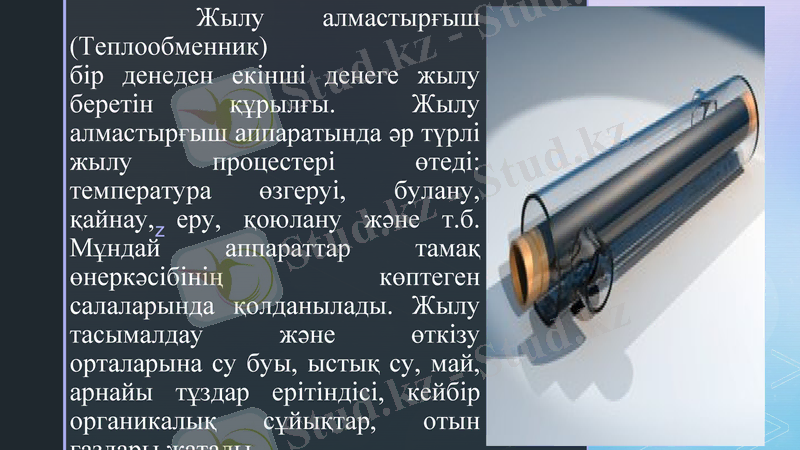

Жылу алмастырғыш
(Теплообменник)
бір денеден екінші денеге жылу
беретін құрылғы. Жылу
алмастырғыш аппаратында әр түрлі
жылу процестері өтеді:
температура өзгеруі, булану,
қайнау, z еру, қоюлану және т.б.
Мұндай аппараттар тамақ
өнеркәсібінің көптеген
салаларында қолданылады. Жылу
тасымалдау және өткізу
орталарына су буы, ыстық су, май,
арнайы тұздар ерітіндісі, кейбір
органикалық сұйықтар, отын

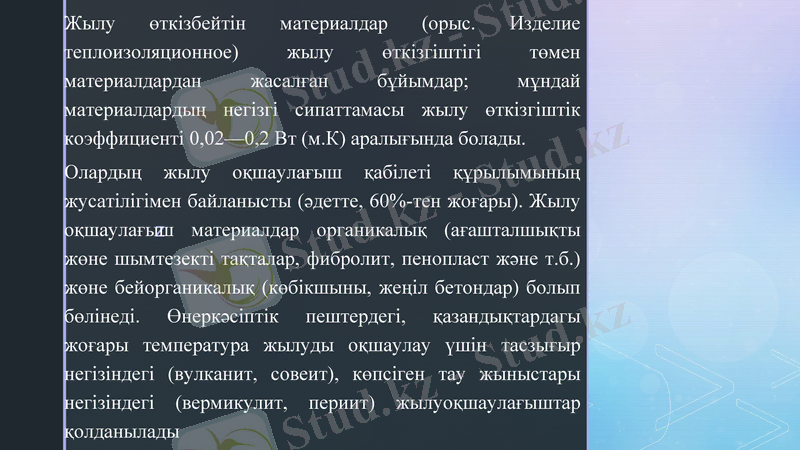

Жылу өткізбейтін материалдар (орыс. Изделие
теплоизоляционное) жылу өткізгіштігі төмен
материалдардан жасалған бұйымдар; мұндай
материалдардың негізгі сипаттамасы жылу өткізгіштік
коэффициенті 0,02—0,2 Вт (м.К) аралығында болады.
Олардың жылу оқшаулағыш қабілеті құрылымының
жусатілігімен байланысты (әдетте, 60%-тен жоғары). Жылу
оқшаулағыш z материалдар органикалық (ағашталшықты
жөне шымтезекті тақталар, фибролит, пенопласт және т.б.)
жөне бейорганикалық (көбікшыны, жеңіл бетондар) болып
бөлінеді. Өнеркәсіптік пештердегі, қазандықтардагы
жоғары температура жылуды оқшаулау үшін тасзығыр
негізіндегі (вулканит, совеит), көпсіген тау жыныстары
негізіндегі (вермикулит, периит) жылуоқшаулағыштар
қолданылады

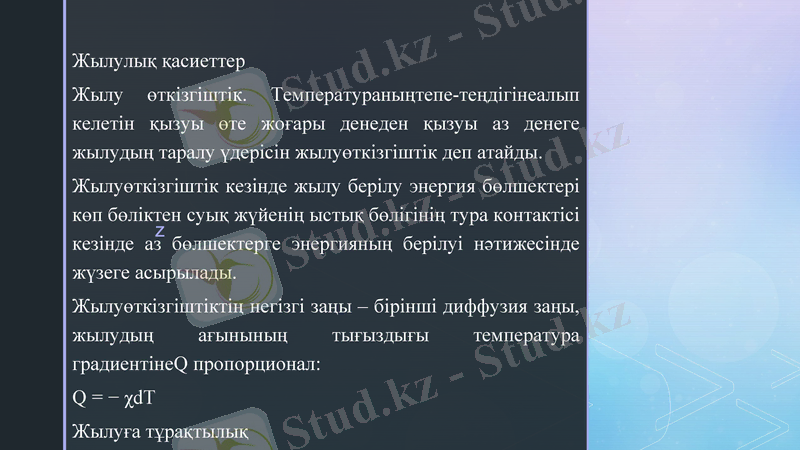

Жылулық қасиеттер
Жылу өткізгіштік. Температураныңтепе-теңдігінеалып
келетін қызуы өте жоғары денеден қызуы аз денеге
жылудың таралу үдерісін жылуөткізгіштік деп атайды.
Жылуөткізгіштік кезінде жылу берілу энергия бөлшектері
көп бөліктен суық жүйенің ыстық бөлігінің тура контактісі
кезінде азz бөлшектерге энергияның берілуі нəтижесінде
жүзеге асырылады.
Жылуөткізгіштіктің негізгі заңы – бірінші диффузия заңы,
жылудың ағынының тығыздығы температура
градиентінеQ пропорционал:
Q = − χdT

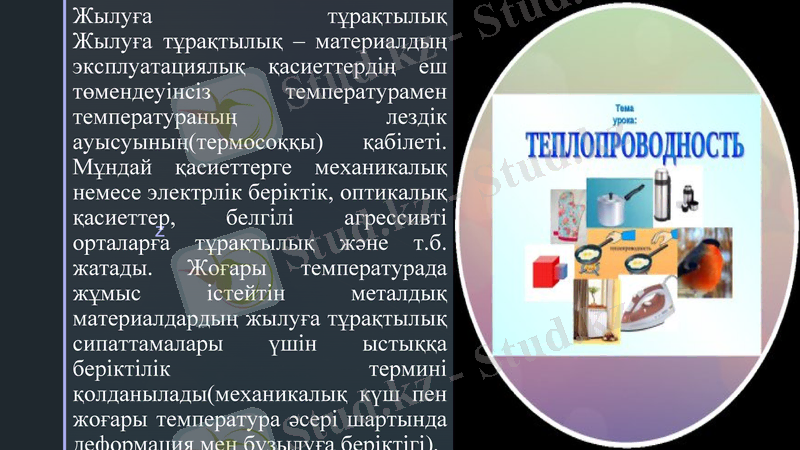

Жылуға тұрақтылық
Жылуға тұрақтылық
Жылуға тұрақтылық – материалдың
эксплуатациялық қасиеттердің еш
төмендеуінсіз температурамен
температураның лездік
ауысуының(термосоққы) қабілеті.
Мұндай қасиеттерге механикалық
немесе электрлік беріктік, оптикалық
қасиеттер, белгілі агрессивті
z
орталарға тұрақтылық жəне т.б.
жатады. Жоғары температурада
жұмыс істейтін металдық
материалдардың жылуға тұрақтылық
сипаттамалары үшін ыстыққа
беріктілік термині
қолданылады(механикалық күш пен
жоғары температура əсері шартында

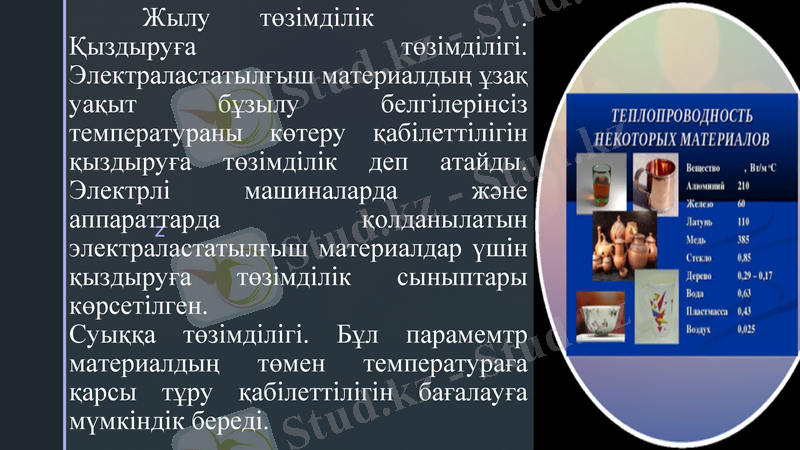

Жылу төзімділік .
Қыздыруға төзімділігі.
Электраластатылғыш материалдың ұзақ
уақыт бұзылу белгілерінсіз
температураны көтеру қабілеттілігін
қыздыруға төзімділік деп атайды.
Электрлі машиналарда және
аппараттарда
z қолданылатын
электраластатылғыш материалдар үшін
қыздыруға төзімділік сыныптары
көрсетілген.
Суыққа төзімділігі. Бұл парамемтр
материалдың төмен температураға
қарсы тұру қабілеттілігін бағалауға
мүмкіндік береді.

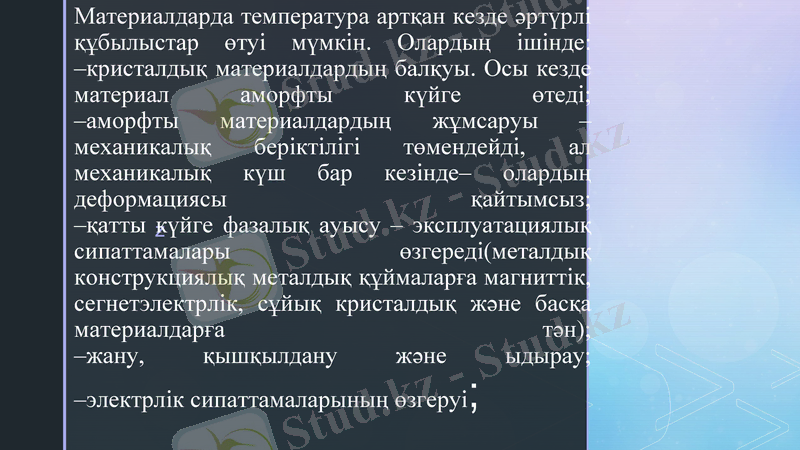

Материалдарда температура артқан кезде əртүрлі
құбылыстар өтуі мүмкін. Олардың ішінде:
–кристалдық материалдардың балқуы. Осы кезде
материал аморфты күйге өтеді;
–аморфты материалдардың жұмсаруы –
механикалық беріктілігі төмендейді, ал
механикалық күш бар кезінде– олардың
деформациясы қайтымсыз;
–қатты zкүйге фазалық ауысу – эксплуатациялық
сипаттамалары өзгереді(металдық
конструкциялық металдық құймаларға
магниттік, сегнетэлектрлік, сұйық кристалдық
жəне басқа материалдарға тəн);
–жану, қышқылдану жəне ыдырау;
–электрлік сипаттамаларының өзгеруі ;
z
