ТАҚЫРЫБЫ:ТАХЕОМЕТР CST-305 BERGER НЕГІЗГІ ПОВЕРКАРЫ.

Орындаған : Елибай Темирлан гк-33
Жалпы тахеометр бұрыштарды, қашықтықты
және координаталарды дәл өлшеуге арналған.
Осы негізгі өлшенген мәндермен және әртүрлі
геодезиялық қолданбалы бағдарламалармен
геодезия, эксцентрикалық өлшеулер,
алынбайтын қашықтықты өлшеу, биіктіктерді
жанама өлшеу, кері есеп, беттерді өлшеу және
нүктелердің осьтен ауытқуын өлшеу сияқты
тапсырмалар. Есептелген өлшеу деректерін
бақылауға және сақтауға болады.
Зарядтағыш
Зарядтағышты тек функцияны шектеусіз толық
түсініп, жасай алатын кезде немесе тиісті
нұсқаулар алған кезде ғана қолданыңыз.
Өнімнің сипаттамалары
Өнімнің элементтері мен бөліктерінің
нөмірленуі суреттер салынған
парақтардағы нөмірлерге сәйкес келеді.
1 Трегер
2 Көтеру бұрандасы
3 Дөңгелек деңгей
4 Көлденең шеңбер микрометрінің
бұрандасы
5 Көлденең шеңберді бекіту бұрандасы
6 Батарея жинағының қысқышы
7 Батарея
8 Микрометрлік бұрандалы тік шеңбер
9 Тік шеңберді бекіту бұрандасы
10 Цилиндр шишасы
11 объектив
12 Тасымалдағыш
13 Телескоп
14 Оптикалық көру
15 Лазерлік класс туралы ескерту
жапсырмасы
16 Лазерлік ескерту стикері
17 Телескоптың фокустық сақинасы
18 Сақиналы сақина
20 Оптикалық опулярлы окуляр
21 Басқару панелі
22 USB деректер порты
23 RS-232 порталы деректерді беру интерфейсі
24 SD картасының ұясы
25 Tribrach тіреу бұрандасы
26 Трибрах құлпы
27 Дисплей
28 Өлшеу режимін басқару батырмалары
29 Қосу / Өшіру пернесі
30 әріптік-сандық пернетақта
31 Таңдамалы пернелер тіркесімі
32 Функционалды пернелер
33 Қолдау штифті
34 нұсқаулық қойындысы
35 бағыттаушы ойық
Зарядтағыш
36 Кабельді қосу
37 Батарея индикаторы
Көрсетілген немесе сипатталған аксессуарлар
стандартты жеткізілім бөлігі болып
табылмайды
өнімдер. Аксессуарлардың толық шолуын біздің
аксессуарлар бағдарламасынан табуға болады.
Максималды ауытқу пайда болуы мүмкін
қолайсыз ауа-райы жағдайында (мысалы, күн
сәулесі қатты) немесе нашар шағылысатын
немесе кедір-бұдыр өлшеу кезінде
беті. Өлшеу кезінде қателіктер сұйықтықта
өлшеу кезінде пайда болуы мүмкін
(мысалы, су), әйнек, шаң, көбік немесе басқа
сусымалы материалдар немесе
беті.
Ескерту: егер окуляр дұрыс бағытталмаған
болса немесе көздеу мақсатты жерде дұрыс
орындалмаған болса, онда көзді қозғаған
кезде параллакс пайда болады (айқас нүкте
мен мақсатты нүкте арасындағы
айырмашылық). Бұл өлшеу дәлдігін
нашарлатады. Қажет болса, қайталаңыз
барлық параметрлер.

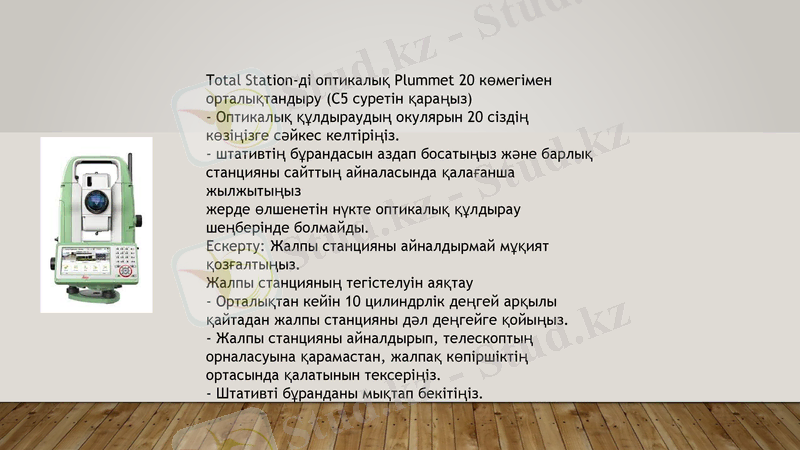

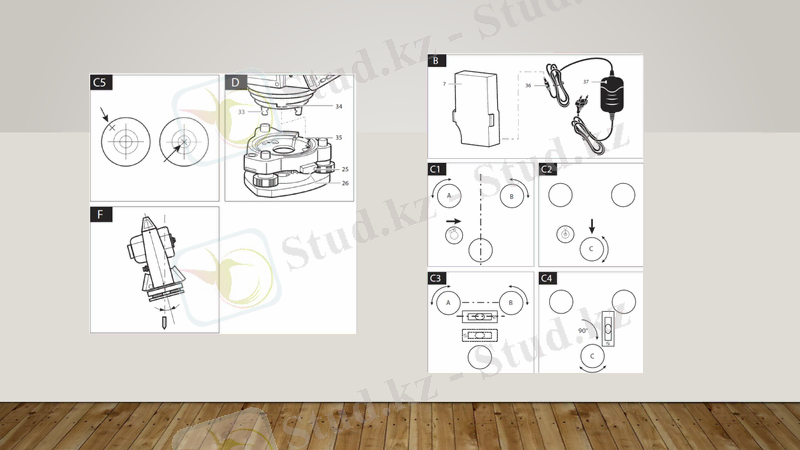

Total Station-ді оптикалық Plummet 20 көмегімен
орталықтандыру (C5 суретін қараңыз)
- Оптикалық құлдыраудың окулярын 20 сіздің
көзіңізге сәйкес келтіріңіз.
- штативтің бұрандасын аздап босатыңыз және
барлық станцияны сайттың айналасында
қалағанша жылжытыңыз
жерде өлшенетін нүкте оптикалық құлдырау
шеңберінде болмайды.
Ескерту: Жалпы станцияны айналдырмай
мұқият қозғалтыңыз.
Жалпы станцияның тегістелуін аяқтау
- Орталықтан кейін 10 цилиндрлік деңгей
арқылы қайтадан жалпы станцияны дәл
деңгейге қойыңыз.
- Жалпы станцияны айналдырып, телескоптың
орналасуына қарамастан, жалпақ көпіршіктің
ортасында қалатынын тексеріңіз.
- Штативті бұранданы мықтап бекітіңіз.

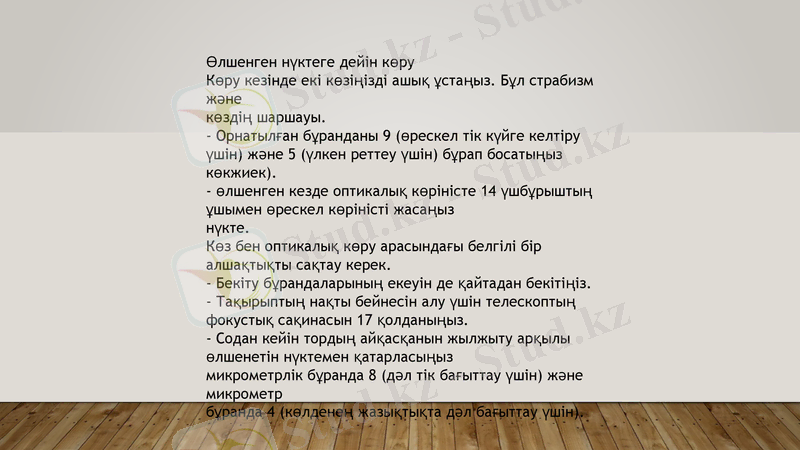

Өлшенген нүктеге дейін көру
Көру кезінде екі көзіңізді ашық ұстаңыз. Бұл
страбизм және
көздің шаршауы.
- Орнатылған бұранданы 9 (өрескел тік күйге
келтіру үшін) және 5 (үлкен реттеу үшін) бұрап
босатыңыз
көкжиек).
- өлшенген кезде оптикалық көріністе 14
үшбұрыштың ұшымен өрескел көріністі
жасаңыз
нүкте.
Көз бен оптикалық көру арасындағы белгілі бір
алшақтықты сақтау керек.
- Бекіту бұрандаларының екеуін де қайтадан
бекітіңіз.
- Тақырыптың нақты бейнесін алу үшін
телескоптың фокустық сақинасын 17
қолданыңыз.
- Содан кейін тордың айқасқанын жылжыту
арқылы өлшенетін нүктемен қатарласыңыз
микрометрлік бұранда 8 (дәл тік бағыттау

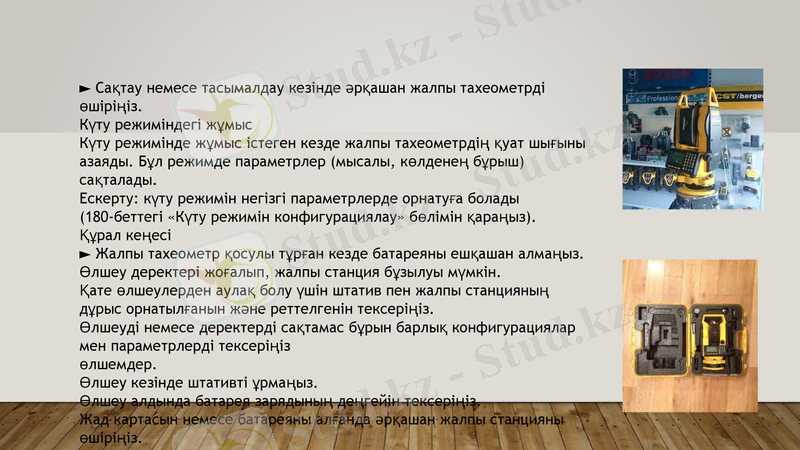

► Сақтау немесе тасымалдау кезінде әрқашан жалпы
тахеометрді өшіріңіз.
Күту режиміндегі жұмыс
Күту режимінде жұмыс істеген кезде жалпы тахеометрдің
қуат шығыны азаяды. Бұл режимде параметрлер (мысалы,
көлденең бұрыш) сақталады.
Ескерту: күту режимін негізгі параметрлерде орнатуға болады
(180-беттегі «Күту режимін конфигурациялау» бөлімін
қараңыз).
Құрал кеңесі
► Жалпы тахеометр қосулы тұрған кезде батареяны ешқашан
алмаңыз. Өлшеу деректері жоғалып, жалпы станция бұзылуы
мүмкін.
Қате өлшеулерден аулақ болу үшін штатив пен жалпы
станцияның дұрыс орнатылғанын және реттелгенін тексеріңіз.
Өлшеуді немесе деректерді сақтамас бұрын барлық
конфигурациялар мен параметрлерді тексеріңіз
өлшемдер.
Өлшеу кезінде штативті ұрмаңыз.
Өлшеу алдында батарея зарядының деңгейін тексеріңіз.
