Термоэлекторлық термометрлер

Презентация қосу

Қазақстан Республикасы Білім және ғылым министрлігі

М.Әуезов атындағы Оңтүстік Қазақстан университеті

Сәулет, құрылыс және көлік факультеті

Технологиялық процестерді және өндірістерді автоматтандырудың
негіздері кафедрасы

Термоэлекторлық
термометрлер. Термопара.

Орындаған: Кеңесбек Ұ.
Тобы: СМ-18-8КЗ
Қабылдаған: Ахметова К.

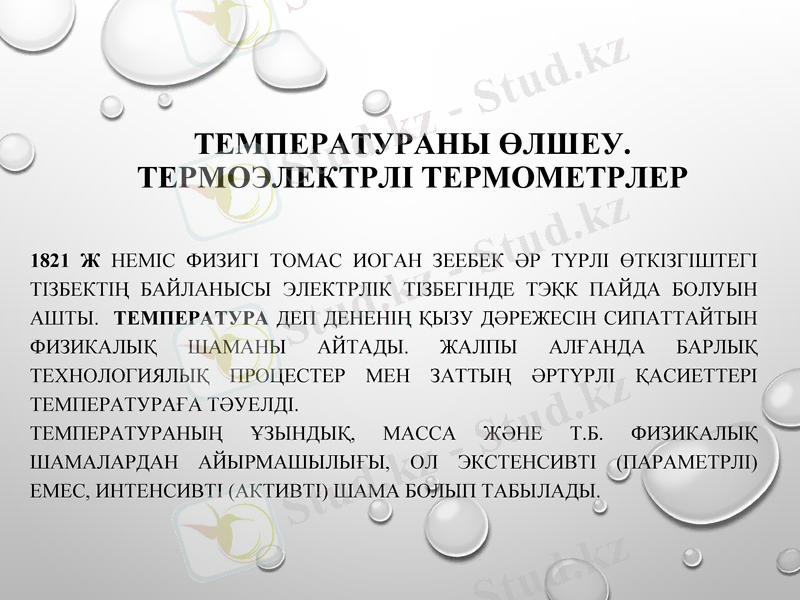

ТЕМПЕРАТУРАНЫ ӨЛШЕУ.
ТЕРМОЭЛЕКТРЛІ ТЕРМОМЕТРЛЕР

1821 Ж НЕМІС ФИЗИГІ ТОМАС ИОГАН ЗЕЕБЕК ӘР ТҮРЛІ ӨТКІЗГІШТЕГІ
ТІЗБЕКТІҢ БАЙЛАНЫСЫ ЭЛЕКТРЛІК ТІЗБЕГІНДЕ ТЭҚК ПАЙДА БОЛУЫН
АШТЫ. ТЕМПЕРАТУРА ДЕП ДЕНЕНІҢ ҚЫЗУ ДӘРЕЖЕСІН СИПАТТАЙТЫН
ФИЗИКАЛЫҚ ШАМАНЫ АЙТАДЫ. ЖАЛПЫ АЛҒАНДА БАРЛЫҚ
ТЕХНОЛОГИЯЛЫҚ ПРОЦЕСТЕР МЕН ЗАТТЫҢ ӘРТҮРЛІ ҚАСИЕТТЕРІ
ТЕМПЕРАТУРАҒА ТӘУЕЛДІ.
ТЕМПЕРАТУРАНЫҢ ҰЗЫНДЫҚ, МАССА ЖӘНЕ Т.Б. ФИЗИКАЛЫҚ
ШАМАЛАРДАН АЙЫРМАШЫЛЫҒЫ, ОЛ ЭКСТЕНСИВТІ (ПАРАМЕТРЛІ) ЕМЕС,
ИНТЕНСИВТІ (АКТИВТІ) ШАМА БОЛЫП ТАБЫЛАДЫ.

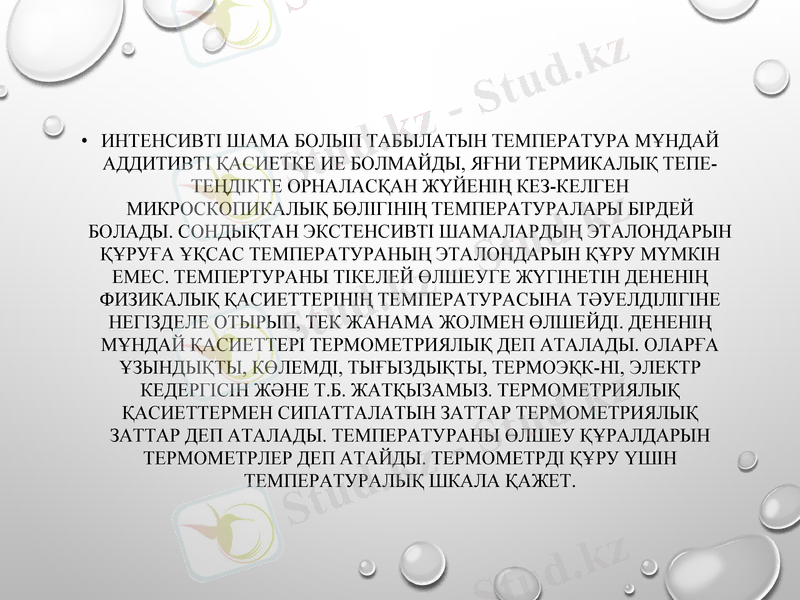

• ИНТЕНСИВТІ ШАМА БОЛЫП ТАБЫЛАТЫН ТЕМПЕРАТУРА МҰНДАЙ
АДДИТИВТІ ҚАСИЕТКЕ ИЕ БОЛМАЙДЫ, ЯҒНИ ТЕРМИКАЛЫҚ ТЕПЕ-
ТЕҢДІКТЕ ОРНАЛАСҚАН ЖҮЙЕНІҢ КЕЗ-КЕЛГЕН
МИКРОСКОПИКАЛЫҚ БӨЛІГІНІҢ ТЕМПЕРАТУРАЛАРЫ БІРДЕЙ
БОЛАДЫ. СОНДЫҚТАН ЭКСТЕНСИВТІ ШАМАЛАРДЫҢ ЭТАЛОНДАРЫН
ҚҰРУҒА ҰҚСАС ТЕМПЕРАТУРАНЫҢ ЭТАЛОНДАРЫН ҚҰРУ МҮМКІН
ЕМЕС. ТЕМПЕРТУРАНЫ ТІКЕЛЕЙ ӨЛШЕУГЕ ЖҮГІНЕТІН ДЕНЕНІҢ
ФИЗИКАЛЫҚ ҚАСИЕТТЕРІНІҢ ТЕМПЕРАТУРАСЫНА ТӘУЕЛДІЛІГІНЕ
НЕГІЗДЕЛЕ ОТЫРЫП, ТЕК ЖАНАМА ЖОЛМЕН ӨЛШЕЙДІ. ДЕНЕНІҢ
МҰНДАЙ ҚАСИЕТТЕРІ ТЕРМОМЕТРИЯЛЫҚ ДЕП АТАЛАДЫ. ОЛАРҒА
ҰЗЫНДЫҚТЫ, КӨЛЕМДІ, ТЫҒЫЗДЫҚТЫ, ТЕРМОЭҚК-НІ, ЭЛЕКТР
КЕДЕРГІСІН ЖӘНЕ Т.Б. ЖАТҚЫЗАМЫЗ. ТЕРМОМЕТРИЯЛЫҚ
ҚАСИЕТТЕРМЕН СИПАТТАЛАТЫН ЗАТТАР ТЕРМОМЕТРИЯЛЫҚ ЗАТТАР
ДЕП АТАЛАДЫ. ТЕМПЕРАТУРАНЫ ӨЛШЕУ ҚҰРАЛДАРЫН
ТЕРМОМЕТРЛЕР ДЕП АТАЙДЫ. ТЕРМОМЕТРДІ ҚҰРУ ҮШІН
ТЕМПЕРАТУРАЛЫҚ ШКАЛА ҚАЖЕТ.

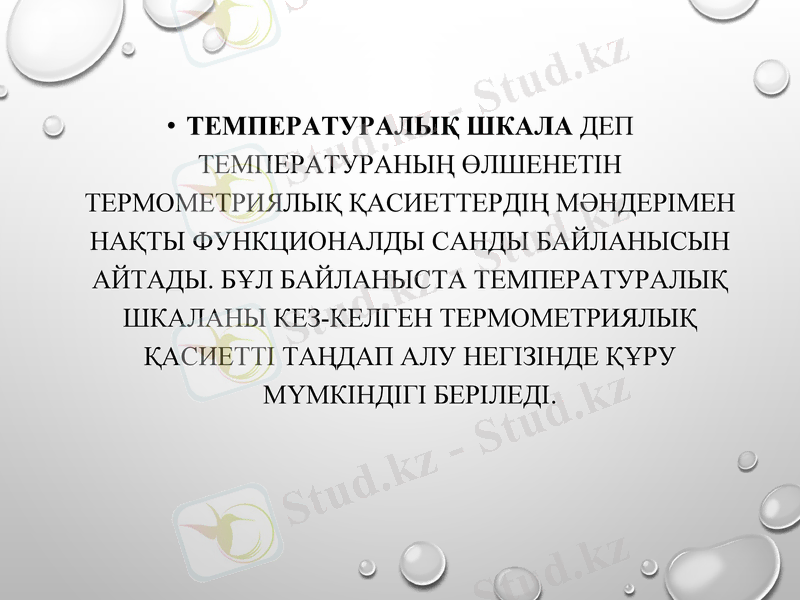

• ТЕМПЕРАТУРАЛЫҚ ШКАЛА ДЕП
ТЕМПЕРАТУРАНЫҢ ӨЛШЕНЕТІН ТЕРМОМЕТРИЯЛЫҚ
ҚАСИЕТТЕРДІҢ МӘНДЕРІМЕН НАҚТЫ
ФУНКЦИОНАЛДЫ САНДЫ БАЙЛАНЫСЫН АЙТАДЫ.
БҰЛ БАЙЛАНЫСТА ТЕМПЕРАТУРАЛЫҚ ШКАЛАНЫ
КЕЗ-КЕЛГЕН ТЕРМОМЕТРИЯЛЫҚ ҚАСИЕТТІ ТАҢДАП
АЛУ НЕГІЗІНДЕ ҚҰРУ МҮМКІНДІГІ БЕРІЛЕДІ.

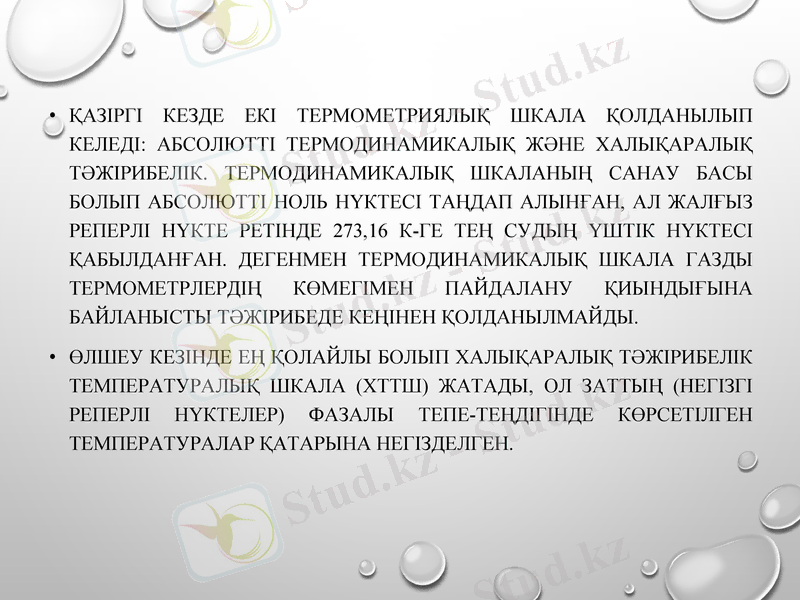

• ҚАЗІРГІ КЕЗДЕ ЕКІ ТЕРМОМЕТРИЯЛЫҚ ШКАЛА ҚОЛДАНЫЛЫП
КЕЛЕДІ: АБСОЛЮТТІ ТЕРМОДИНАМИКАЛЫҚ ЖӘНЕ ХАЛЫҚАРАЛЫҚ
ТӘЖІРИБЕЛІК. ТЕРМОДИНАМИКАЛЫҚ ШКАЛАНЫҢ САНАУ БАСЫ
БОЛЫП АБСОЛЮТТІ НОЛЬ НҮКТЕСІ ТАҢДАП АЛЫНҒАН, АЛ ЖАЛҒЫЗ
РЕПЕРЛІ НҮКТЕ РЕТІНДЕ 273,16 К-ГЕ ТЕҢ СУДЫҢ ҮШТІК НҮКТЕСІ
ҚАБЫЛДАНҒАН. ДЕГЕНМЕН ТЕРМОДИНАМИКАЛЫҚ ШКАЛА ГАЗДЫ
ТЕРМОМЕТРЛЕРДІҢ КӨМЕГІМЕН ПАЙДАЛАНУ ҚИЫНДЫҒЫНА
БАЙЛАНЫСТЫ ТӘЖІРИБЕДЕ КЕҢІНЕН ҚОЛДАНЫЛМАЙДЫ.
• ӨЛШЕУ КЕЗІНДЕ ЕҢ ҚОЛАЙЛЫ БОЛЫП ХАЛЫҚАРАЛЫҚ ТӘЖІРИБЕЛІК
ТЕМПЕРАТУРАЛЫҚ ШКАЛА (ХТТШ) ЖАТАДЫ, ОЛ ЗАТТЫҢ (НЕГІЗГІ
РЕПЕРЛІ НҮКТЕЛЕР) ФАЗАЛЫ ТЕПЕ-ТЕҢДІГІНДЕ КӨРСЕТІЛГЕН
ТЕМПЕРАТУРАЛАР ҚАТАРЫНА НЕГІЗДЕЛГЕН.

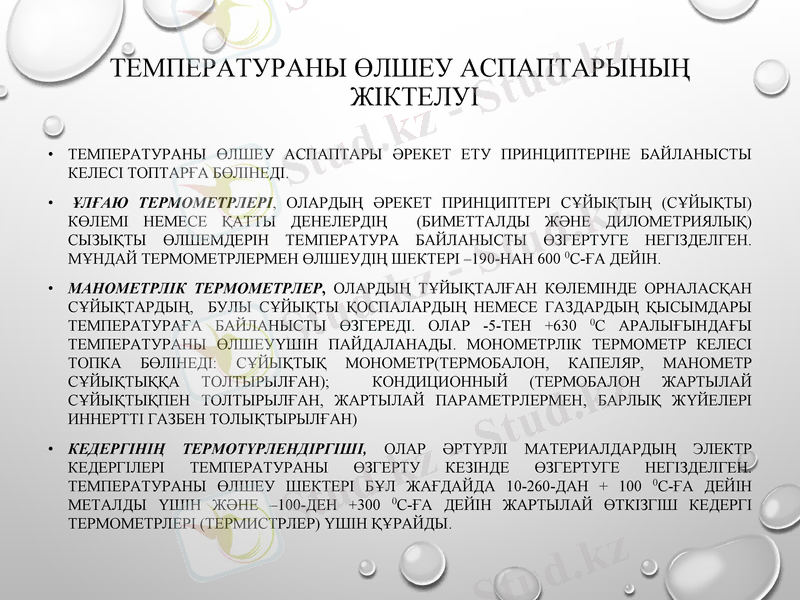

ТЕМПЕРАТУРАНЫ ӨЛШЕУ АСПАПТАРЫНЫҢ ЖІКТЕЛУІ

• ТЕМПЕРАТУРАНЫ ӨЛШЕУ АСПАПТАРЫ ӘРЕКЕТ ЕТУ ПРИНЦИПТЕРІНЕ БАЙЛАНЫСТЫ
КЕЛЕСІ ТОПТАРҒА БӨЛІНЕДІ.

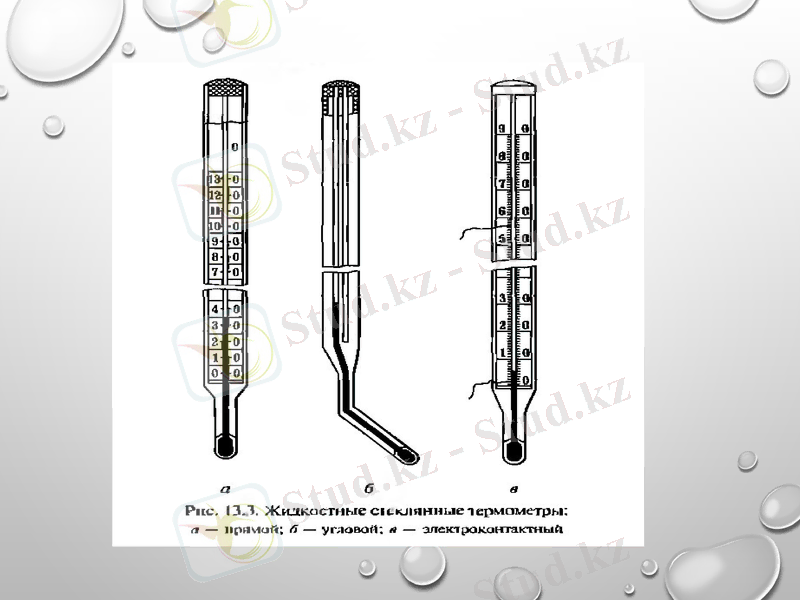

• ҰЛҒАЮ ТЕРМОМЕТРЛЕРІ, ОЛАРДЫҢ ӘРЕКЕТ ПРИНЦИПТЕРІ СҰЙЫҚТЫҢ (СҰЙЫҚТЫ)
КӨЛЕМІ НЕМЕСЕ ҚАТТЫ ДЕНЕЛЕРДІҢ (БИМЕТТАЛДЫ ЖӘНЕ ДИЛОМЕТРИЯЛЫҚ)
СЫЗЫҚТЫ ӨЛШЕМДЕРІН ТЕМПЕРАТУРА БАЙЛАНЫСТЫ ӨЗГЕРТУГЕ НЕГІЗДЕЛГЕН.
МҰНДАЙ ТЕРМОМЕТРЛЕРМЕН ӨЛШЕУДІҢ ШЕКТЕРІ –190-НАН 600 0С-ҒА ДЕЙІН.

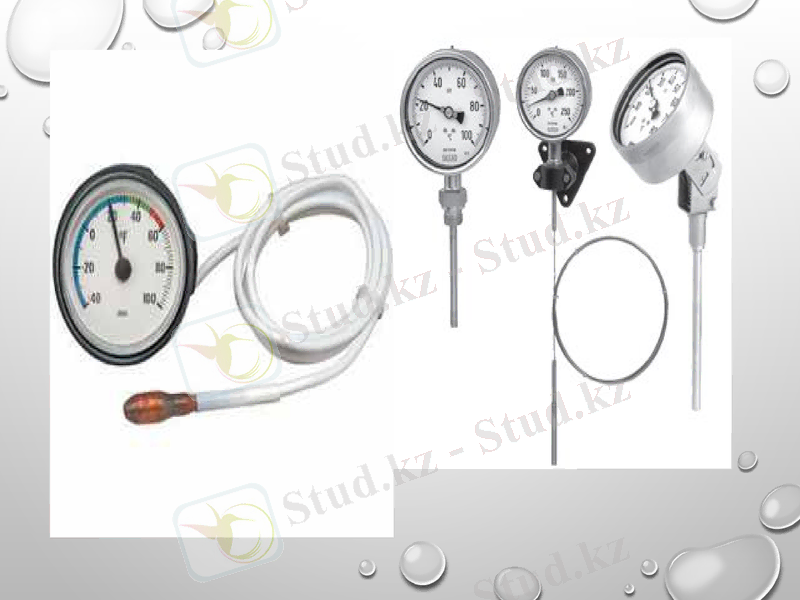

• МАНОМЕТРЛІК ТЕРМОМЕТРЛЕР, ОЛАРДЫҢ ТҰЙЫҚТАЛҒАН КӨЛЕМІНДЕ ОРНАЛАСҚАН
СҰЙЫҚТАРДЫҢ, БУЛЫ СҰЙЫҚТЫ ҚОСПАЛАРДЫҢ НЕМЕСЕ ГАЗДАРДЫҢ ҚЫСЫМДАРЫ
ТЕМПЕРАТУРАҒА БАЙЛАНЫСТЫ ӨЗГЕРЕДІ. ОЛАР -5-ТЕН +630 0С АРАЛЫҒЫНДАҒЫ
ТЕМПЕРАТУРАНЫ ӨЛШЕУҮШІН ПАЙДАЛАНАДЫ. МОНОМЕТРЛІК ТЕРМОМЕТР КЕЛЕСІ
ТОПКА БӨЛІНЕДІ: СҰЙЫҚТЫҚ МОНОМЕТР(ТЕРМОБАЛОН, КАПЕЛЯР, МАНОМЕТР
СҰЙЫҚТЫҚҚА ТОЛТЫРЫЛҒАН); КОНДИЦИОННЫЙ (ТЕРМОБАЛОН ЖАРТЫЛАЙ
СҰЙЫҚТЫҚПЕН ТОЛТЫРЫЛҒАН, ЖАРТЫЛАЙ ПАРАМЕТРЛЕРМЕН, БАРЛЫҚ ЖҮЙЕЛЕРІ
ИННЕРТТІ ГАЗБЕН ТОЛЫҚТЫРЫЛҒАН)

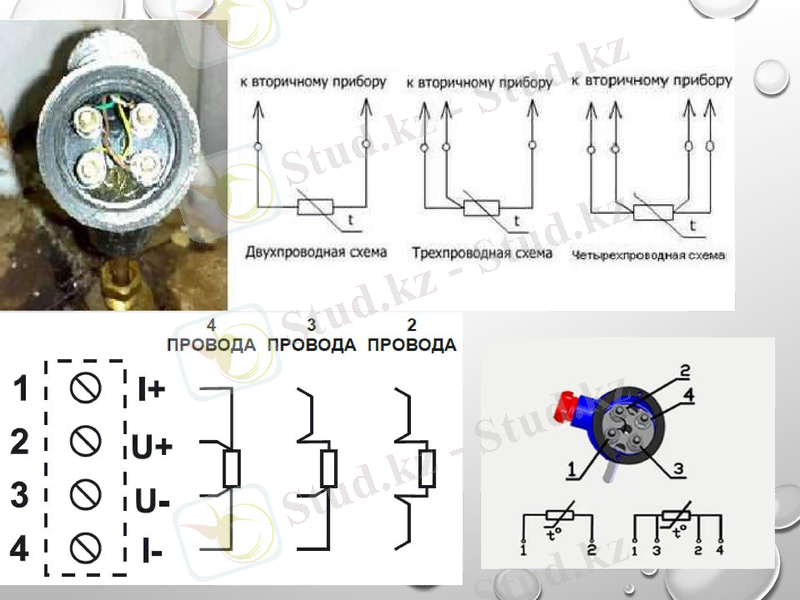

• КЕДЕРГІНІҢ ТЕРМОТҮРЛЕНДІРГІШІ, ОЛАР ӘРТҮРЛІ МАТЕРИАЛДАРДЫҢ ЭЛЕКТР
КЕДЕРГІЛЕРІ ТЕМПЕРАТУРАНЫ ӨЗГЕРТУ КЕЗІНДЕ ӨЗГЕРТУГЕ НЕГІЗДЕЛГЕН.
ТЕМПЕРАТУРАНЫ ӨЛШЕУ ШЕКТЕРІ БҰЛ ЖАҒДАЙДА 10-260-ДАН + 100 0С-ҒА ДЕЙІН
МЕТАЛДЫ ҮШІН ЖӘНЕ –100-ДЕН +300 0С-ҒА ДЕЙІН ЖАРТЫЛАЙ ӨТКІЗГІШ КЕДЕРГІ
ТЕРМОМЕТРЛЕРІ (ТЕРМИСТРЛЕР) ҮШІН ҚҰРАЙДЫ.

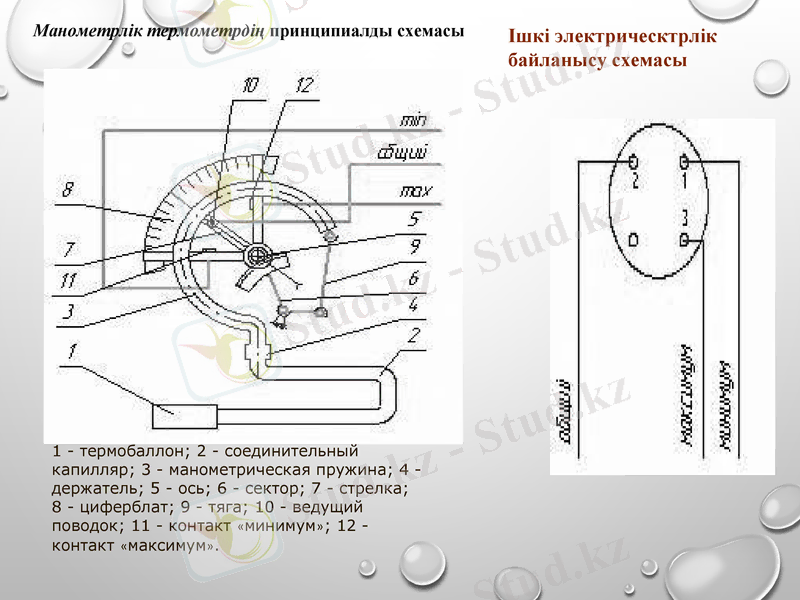

Манометрлік термометрдің принципиалды схемасы Ішкі электрическтрлік
байланысу схемасы

1 - термобаллон; 2 - соединительный
капилляр; 3 - манометрическая пружина; 4 -
держатель; 5 - ось; 6 - сектор; 7 - стрелка; 8
- циферблат; 9 - тяга; 10 - ведущий поводок;
11 - контакт «минимум»; 12 - контакт
«максимум».

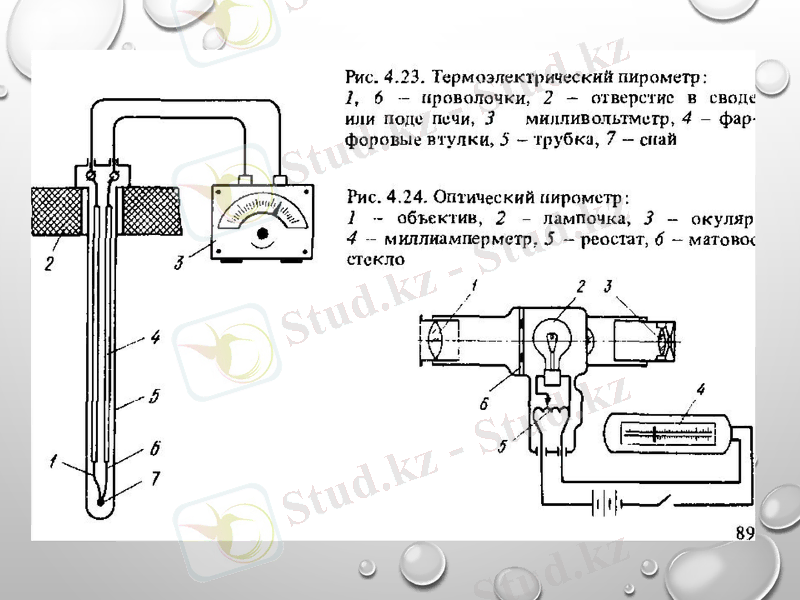

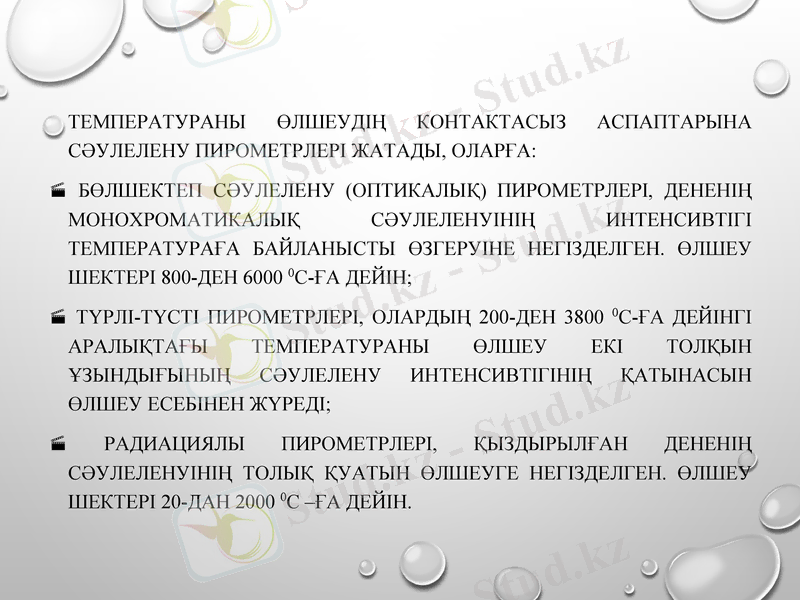

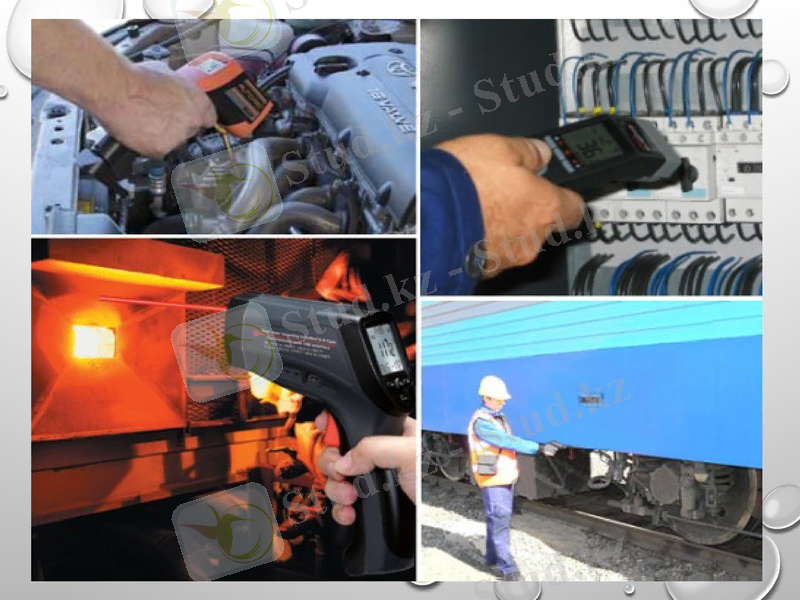

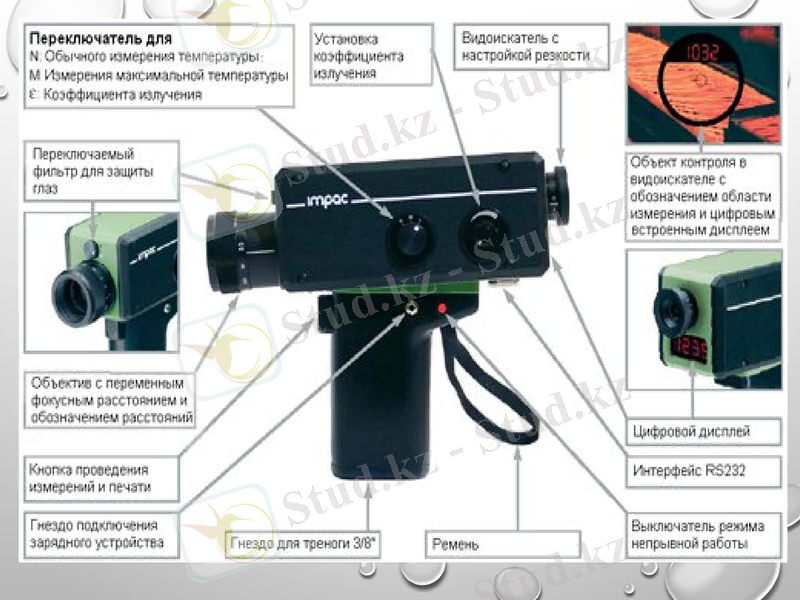

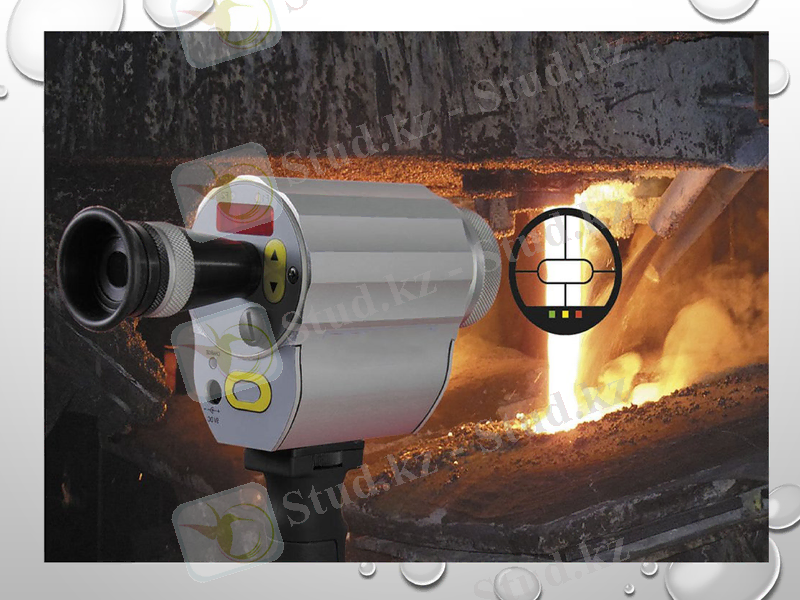

ТЕМПЕРАТУРАНЫ ӨЛШЕУДІҢ КОНТАКТАСЫЗ АСПАПТАРЫНА
СӘУЛЕЛЕНУ ПИРОМЕТРЛЕРІ ЖАТАДЫ, ОЛАРҒА:
БӨЛШЕКТЕП СӘУЛЕЛЕНУ (ОПТИКАЛЫҚ) ПИРОМЕТРЛЕРІ, ДЕНЕНІҢ
МОНОХРОМАТИКАЛЫҚ СӘУЛЕЛЕНУІНІҢ ИНТЕНСИВТІГІ
ТЕМПЕРАТУРАҒА БАЙЛАНЫСТЫ ӨЗГЕРУІНЕ НЕГІЗДЕЛГЕН. ӨЛШЕУ
ШЕКТЕРІ 800-ДЕН 6000 0С-ҒА ДЕЙІН;
ТҮРЛІ-ТҮСТІ ПИРОМЕТРЛЕРІ, ОЛАРДЫҢ 200-ДЕН 3800 0С-ҒА ДЕЙІНГІ
АРАЛЫҚТАҒЫ ТЕМПЕРАТУРАНЫ ӨЛШЕУ ЕКІ ТОЛҚЫН
ҰЗЫНДЫҒЫНЫҢ СӘУЛЕЛЕНУ ИНТЕНСИВТІГІНІҢ ҚАТЫНАСЫН
ӨЛШЕУ ЕСЕБІНЕН ЖҮРЕДІ;

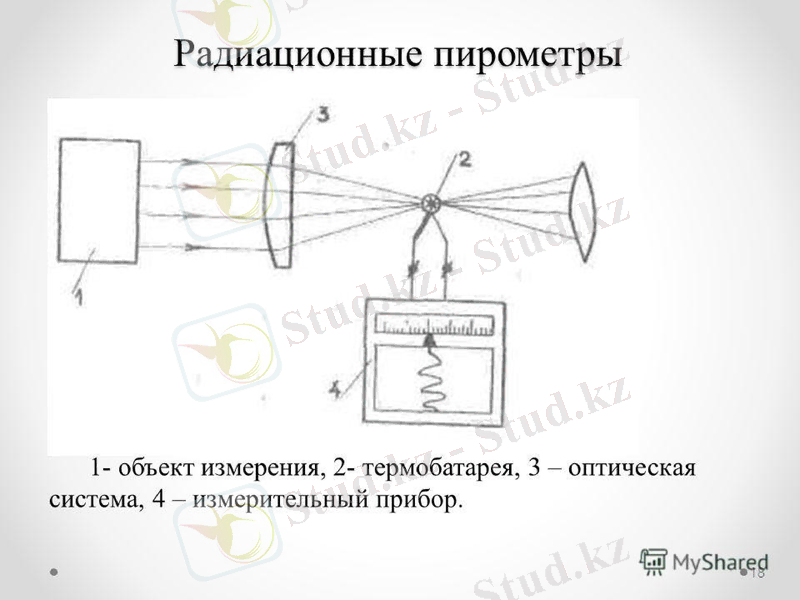

РАДИАЦИЯЛЫ ПИРОМЕТРЛЕРІ, ҚЫЗДЫРЫЛҒАН ДЕНЕНІҢ
СӘУЛЕЛЕНУІНІҢ ТОЛЫҚ ҚУАТЫН ӨЛШЕУГЕ НЕГІЗДЕЛГЕН. ӨЛШЕУ
ШЕКТЕРІ 20-ДАН 2000 0С –ҒА ДЕЙІН.

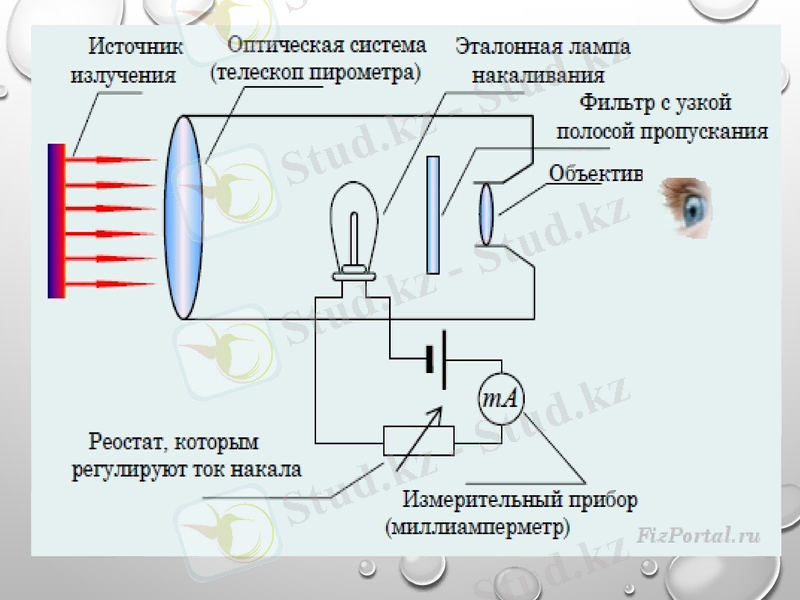

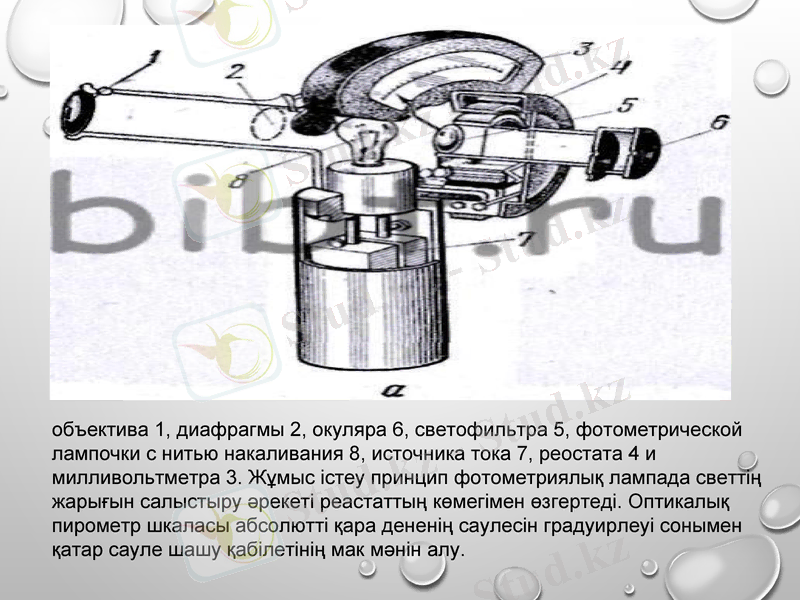

объектива 1, диафрагмы 2, окуляра 6, светофильтра 5, фотометрической
лампочки с нитью накаливания 8, источника тока 7, реостата 4 и
милливольтметра 3. Жұмыс істеу принцип фотометриялық лампада светтің
жарығын салыстыру әрекеті реастаттың көмегімен өзгертеді. Оптикалық
пирометр шкаласы абсолютті қара дененің саулесін градуирлеуі сонымен
қатар сауле шашу қабілетінің мак мәнін алу.

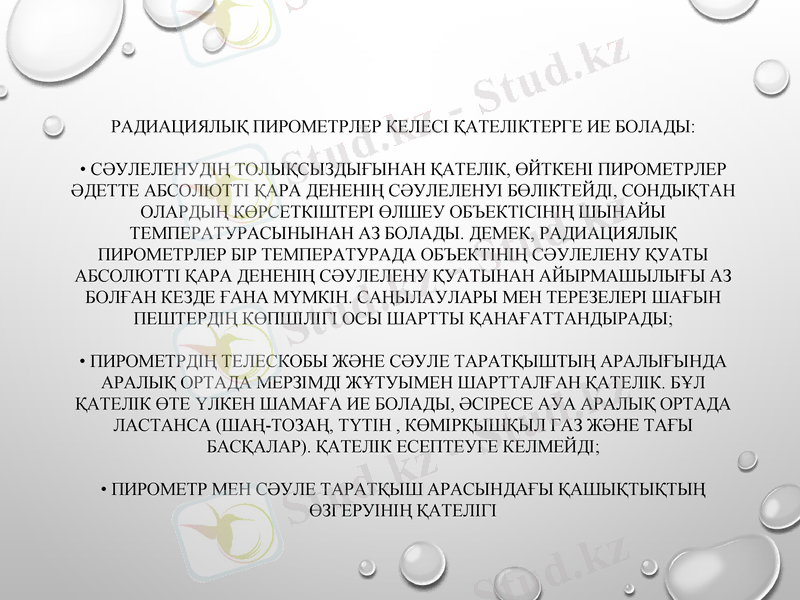

РАДИАЦИЯЛЫҚ ПИРОМЕТРЛЕР КЕЛЕСI ҚАТЕЛІКТЕРГЕ ИЕ БОЛАДЫ:

• СӘУЛЕЛЕНУДІҢ ТОЛЫҚСЫЗДЫҒЫНАН ҚАТЕЛIК, ӨЙТКЕНІ ПИРОМЕТРЛЕР
ӘДЕТТЕ АБСОЛЮТТI ҚАРА ДЕНЕНIҢ СӘУЛЕЛЕНУІ БӨЛIКТЕЙДI, СОНДЫҚТАН
ОЛАРДЫҢ КӨРСЕТКІШТЕРІ ӨЛШЕУ ОБЪЕКТІСІНІҢ ШЫНАЙЫ
ТЕМПЕРАТУРАСЫНЫНАН АЗ БОЛАДЫ. ДЕМЕК, РАДИАЦИЯЛЫҚ ПИРОМЕТРЛЕР
БІР ТЕМПЕРАТУРАДА ОБЪЕКТІНІҢ СӘУЛЕЛЕНУ ҚУАТЫ АБСОЛЮТТІ ҚАРА
ДЕНЕНІҢ СӘУЛЕЛЕНУ ҚУАТЫНАН АЙЫРМАШЫЛЫҒЫ АЗ БОЛҒАН КЕЗДЕ
ҒАНА МҮМКІН. САҢЫЛАУЛАРЫ МЕН ТЕРЕЗЕЛЕРІ ШАҒЫН ПЕШТЕРДІҢ
КӨПШІЛІГІ ОСЫ ШАРТТЫ ҚАНАҒАТТАНДЫРАДЫ;

• ПИРОМЕТРДIҢ ТЕЛЕСКОБЫ ЖӘНЕ СӘУЛЕ ТАРАТҚЫШТЫҢ АРАЛЫҒЫНДА
АРАЛЫҚ ОРТАДА МЕРЗIМДI ЖҰТУЫМЕН ШАРТТАЛҒАН ҚАТЕЛІК. БҰЛ
ҚАТЕЛІК ӨТЕ ҮЛКЕН ШАМАҒА ИЕ БОЛАДЫ, ӘСІРЕСЕ АУА АРАЛЫҚ ОРТАДА
ЛАСТАНСА (ШАҢ-ТОЗАҢ, ТҮТІН , КӨМIРҚЫШҚЫЛ ГАЗ ЖӘНЕ ТАҒЫ
БАСҚАЛАР). ҚАТЕЛІК ЕСЕПТЕУГЕ КЕЛМЕЙДI;

• ПИРОМЕТР МЕН СӘУЛЕ ТАРАТҚЫШ АРАСЫНДАҒЫ ҚАШЫҚТЫҚТЫҢ
ӨЗГЕРУІНІҢ ҚАТЕЛІГІ
ТЕМПЕРАТУРАНЫ ӨЛШЕУ ҮШІН ҚҰРЫЛҒЫЛАР МЕН
МЕХАНИЗМДЕРДІҢ АЛУАН ТҮРІ БАР. ОЛАРДЫҢ КЕЙБІРЕУЛЕРІ
КЕЙБІР КҮНДЕЛІКТІ ӨМІРДЕ ҚОЛДАНЫЛАДЫ - ФИЗИКАЛЫҚ
ЗЕРТТЕУЛЕР ТҮРЛІ, ӨНДІРІСТІК ПРОЦЕСТЕР МЕН БАСҚА ДА
САЛАЛАРДА.

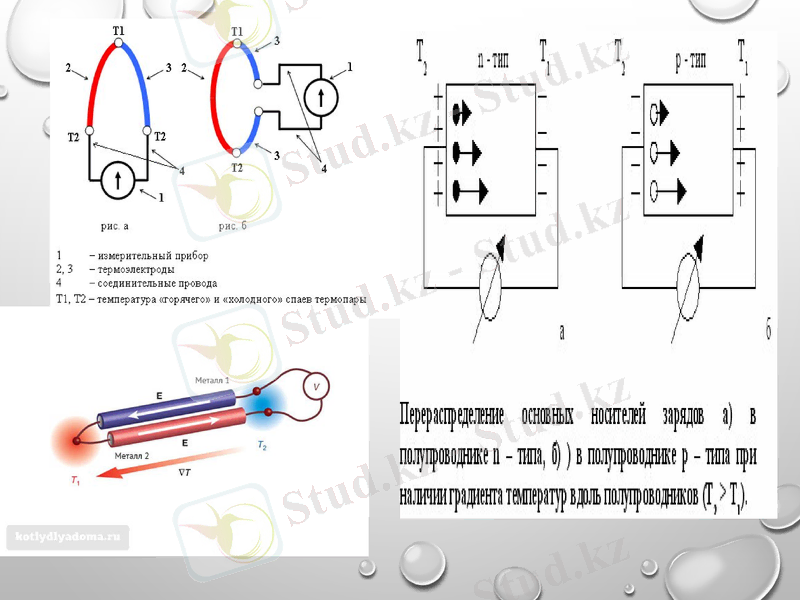

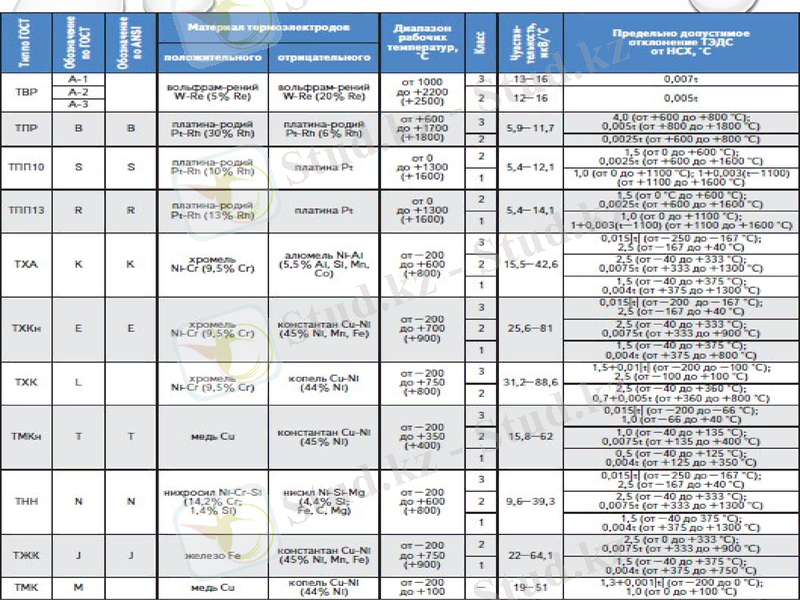

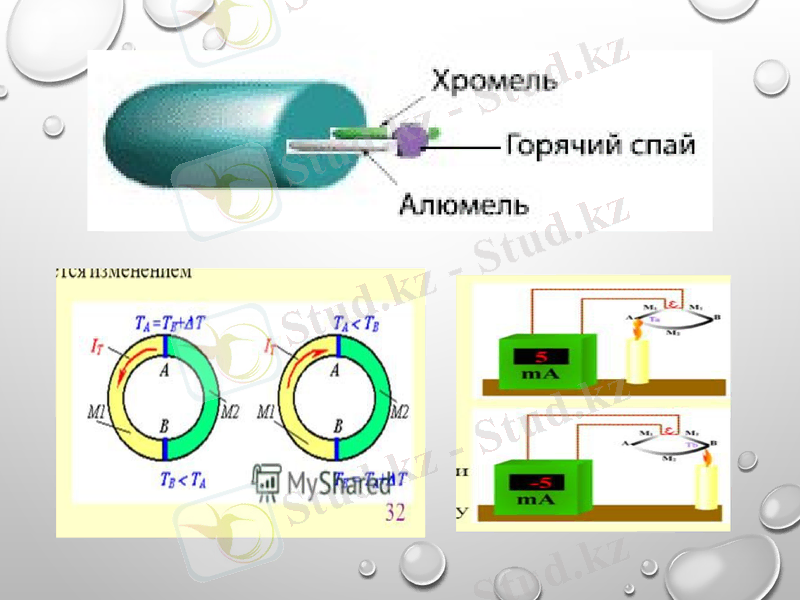

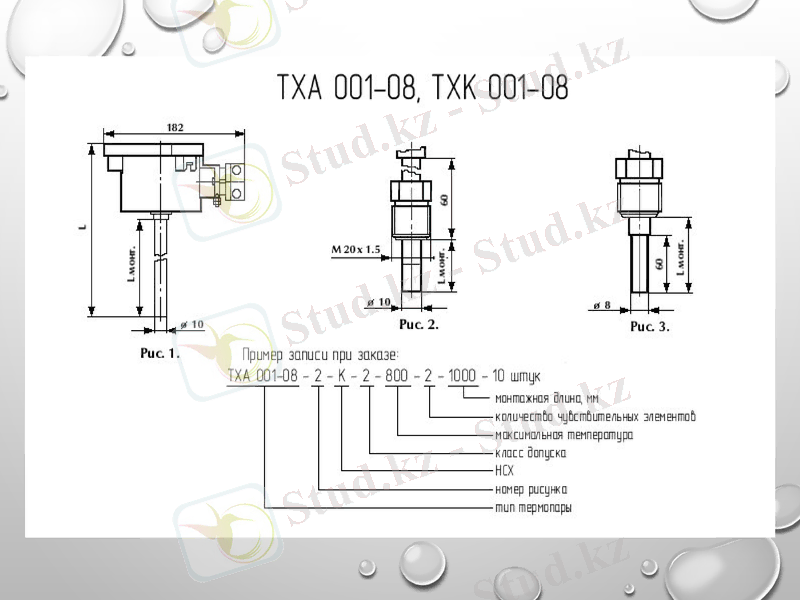

ТЕРМОПАРА — ТЕХНОЛОГИЯЛЫҚ ПРОЦЕСТЕРДІ ӘР ТҮРЛІ
АВТОМАТТАНДЫРЫЛҒАН БАСҚАРУ ЖҮЙЕЛЕРІНДЕ
ТЕМПЕРАТУРАНЫ ӨЛШЕУГЕ АРНАЛҒАН ТЕРМОСЕЗІМТАЛ
ЭЛЕМЕНТ, ІС-ӘРЕКЕТІ ЗЕЕБЕК ЭФФЕКТІСІНЕ (ТЕРМОЭЛЕКТРЛІК
ҚҮБЫЛЫСКА) НЕГІЗДЕЛГЕН. ДӘНЕКЕРЛЕП НЕМЕСЕ БАЛҚЫТЫП
ПІСІРІЛІП ТІЗБЕКТЕЙ ҚОСЫЛҒАН ӘР ТҮРЛІ
(КЕЙДЕ) ШАЛАӨТКІЗГІШ СЫМДАРДАН ТҰРАДЫ. ЕГЕР ТЕРМОПАРА
ҚҰРАЙТЫН ЭЛЕКТР ӨТКІЗГІШ ЭЛЕМЕНТТЕРДІҢ ҚОСЫЛҒАН
ЖЕРІНІҢ (ТҮЙІСПЕСІ) ТЕМПЕРАТУРАСЫ ӘР ТҮРЛІ БОЛСА, ОНДА
ТЕРМОПАРА ТІЗБЕГІНДЕ ТЕРМОЭЛЕКТР ҚОЗҒАУШЫ КҮШІ
(ТЕРМОЭҚК) ПАЙДА БОЛАДЫ.
