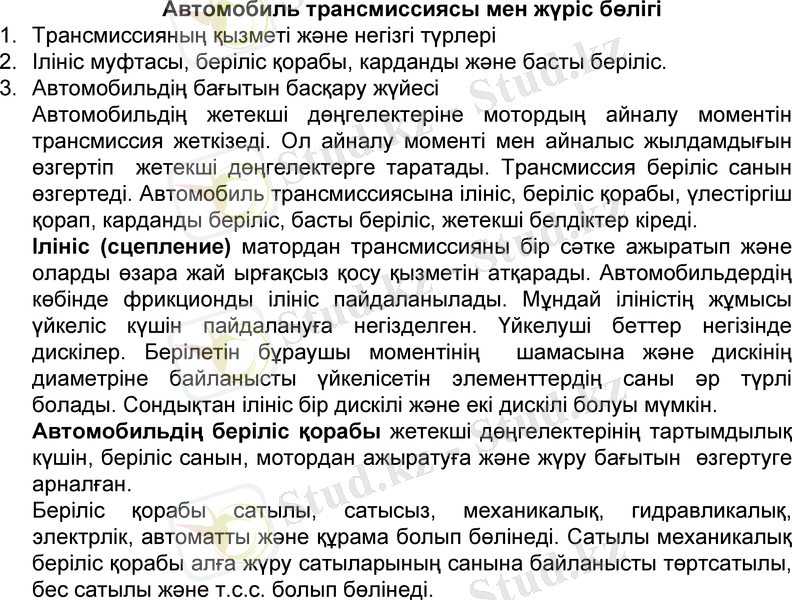

Автомобиль трансмиссиясы мен жүрiс бөлiгi
1. Трансмиссияның қызметi және негiзгi түрлерi
2. Ілініс муфтасы, беріліс қорабы, карданды және басты беріліс.
3. Автомобильдiң бағытын басқару жүйесi
Автомобильдiң жетекшi дөңгелектерiне мотордың айналу моментiн
трансмиссия жеткiзедi. Ол айналу моментi мен айналыс жылдамдығын
өзгертiп жетекшi дөңгелектерге таратады. Трансмиссия берiлiс санын
өзгертедi. Автомобиль трансмиссиясына iлiнiс, берiлiс қорабы, үлестiргiш
қорап, карданды берiлiс, басты берiлiс, жетекшi белдiктер кiредi.
Iлiнiс (сцепление) матордан трансмиссияны бiр сәтке ажыратып және
оларды өзара жай ырғақсыз қосу қызметiн атқарады. Автомобильдердiң
көбiнде фрикционды iлiнiс пайдаланылады. Мұндай iлiнiстiң жұмысы
үйкелiс күшiн пайдалануға негiзделген. Үйкелушi беттер негiзiнде
дискiлер. Берiлетiн бұраушы моментiнiң шамасына және дискiнiң
диаметрiне байланысты үйкелiсетiн элементтердiң саны әр түрлi
болады. Сондықтан iлiнiс бiр дискiлi және екi дискiлi болуы мүмкiн.
Автомобильдiң берiлiс қорабы жетекшi дөңгелектерiнiң тартымдылық
күшiн, берiлiс санын, мотордан ажыратуға және жүру бағытын өзгертуге
арналған.
Берiлiс қорабы сатылы, сатысыз, механикалық, гидравликалық, электрлiк,
автоматты және құрама болып бөлiнедi. Сатылы механикалық берiлiс
қорабы алға жүру сатыларының санына байланысты төртсатылы, бес
сатылы және т.с.с. болып бөлiнедi.

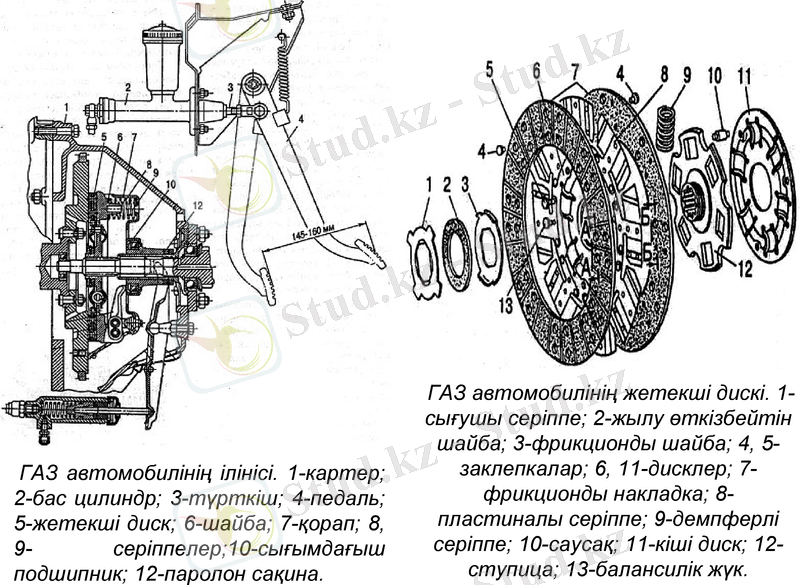

ГАЗ автомобилінің жетекші дискі. 1-
сығушы серіппе; 2-жылу өткізбейтін
шайба; 3-фрикционды шайба; 4, 5-
ГАЗ автомобилінің ілінісі. 1-картер; заклепкалар; 6, 11-дисклер; 7-
2-бас цилиндр; 3-түрткіш; 4-педаль; фрикционды накладка; 8-
5-жетекші диск; 6-шайба; 7-қорап; 8, пластиналы серіппе; 9-демпферлі
9- серіппелер;10-сығымдағыш серіппе; 10-саусақ; 11-кіші диск; 12-
подшипник; 12-паролон сақина. ступица; 13-балансилік жүк.
Гидродинамикалық беріліс деп-
жетекші біліктен жетекке қатаң
байланыс арқылы емес,
жұмыстық сұйықпен қуатты
берілуін қамтамасыз ететін
гидроқұрылғыны айтады.
Осындай әрекеттердің
нәтижесінде, моторға қатысты
жетекші біліктің механикалық
энергиясы жұмыстық
сұйықтықтың кинетикалық
энергиясы болып өзгереді, одан
кейін жетектегі біліктің

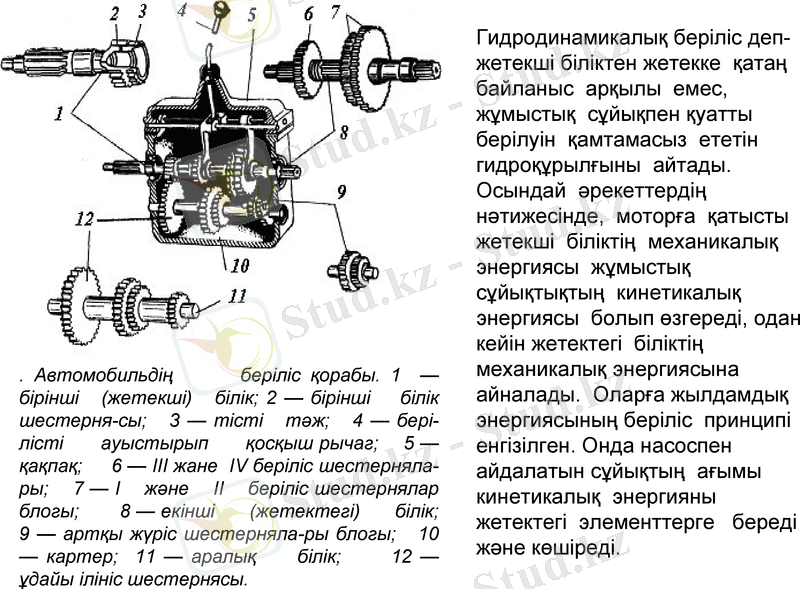

. Автомобильдің беріліс қорабы. 1 — механикалық энергиясына
бірінші (жетекші) білік; 2 — бірінші білік айналады. Оларға жылдамдық
шестерня-сы; 3 — тісті тәж; 4 — бері- энергиясының беріліс принципі
лісті ауыстырып қосқыш рычаг; 5 — енгізілген. Онда насоспен
қақпақ; 6 — III жане IV беріліс шестерняла- айдалатын сұйықтың ағымы
ры; 7 — I және II беріліс шестернялар кинетикалық энергияны
блогы; 8 — екінші (жетектегі)
жетектегі элементтерге береді
білік; 9 — артқы жүріс шестерняла-ры блогы;
10 — картер; 11 — аралық білік; 12 — және көшіреді.
ұдайы ілініс шестернясы.

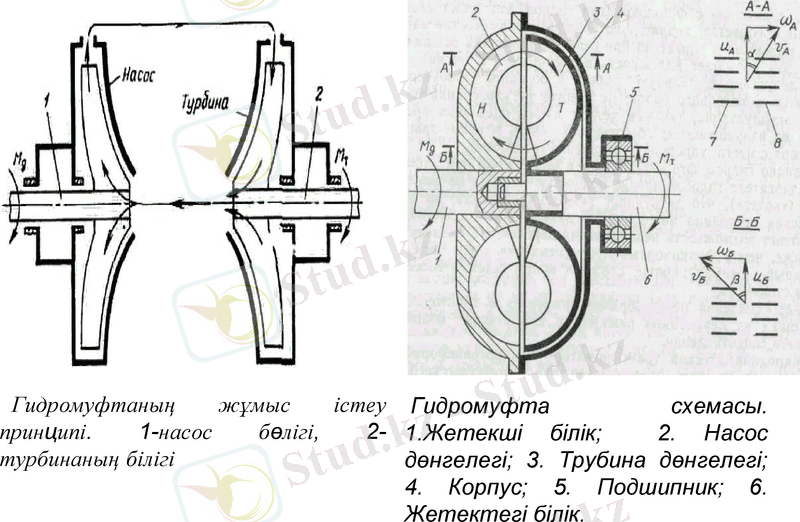

Гидромуфтаның жұмыс істеу Гидромуфта схемасы.
принципі. 1-насос бөлігі, 2- 1.Жетекші білік; 2. Насос
турбинаның білігі дөнгелегі; 3. Трубина дөнгелегі;
4. Корпус; 5. Подшипник; 6.
Жетектегі білік.

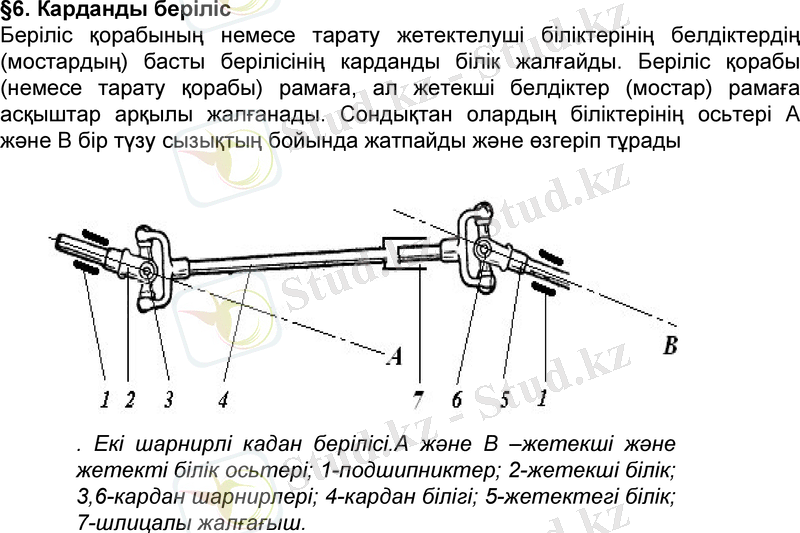

§6. Карданды берiлiс
Берiлiс қорабының немесе тарату жетектелушi бiлiктерiнiң белдiктердiң
(мостардың) басты берiлiсiнiң карданды бiлiк жалғайды. Берiлiс қорабы
(немесе тарату қорабы) рамаға, ал жетекшi белдiктер (мостар) рамаға
асқыштар арқылы жалғанады. Сондықтан олардың бiлiктерiнiң осьтерi А
және В бiр түзу сызықтың бойында жатпайды және өзгерiп тұрады

. Екі шарнирлі кадан берілісі.А және В –жетекші және
жетекті білік осьтері; 1-подшипниктер; 2-жетекші білік;
3,6-кардан шарнирлері; 4-кардан білігі; 5-жетектегі білік;
7-шлицалы жалғағыш.
Басты берiлiстiң қызметi мен негiзгi түрi
Автомобильдерде жылдам жүрiстi, қуатты моторлар қолданады. Олардың
айналу жылдамдығын басты берiлiс бiрнеше есе азайтып дөңгелектерге
бередi. Дөңгелектердiң қозғалу қажеттiлiгiнен төмен момент болып келедi.
Немесе, айналдыру моментiн көбейтiп, мотордарда айналу жылдамдығын
азайтады, сөйтiп жетекшi дөңгелектi қозғау, тарту күшiнiң қажеттi деңгейiне
жеткiзедi.

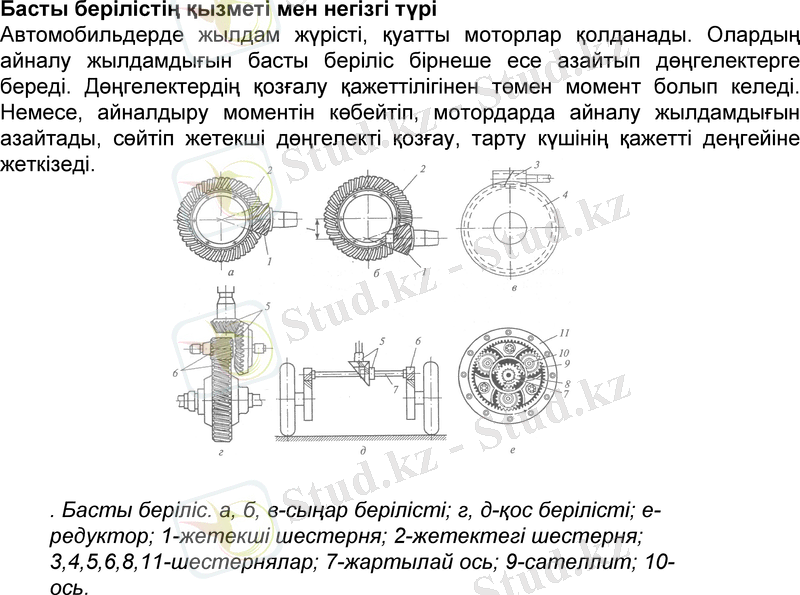

. Басты беріліс. а, б, в-сыңар берілісті; г, д-қос берілісті; е-
редуктор; 1-жетекші шестерня; 2-жетектегі шестерня;
3,4,5,6,8,11-шестернялар; 7-жартылай ось; 9-сателлит; 10-
ось.
Автомобиль конструкциясы бойынша белдiктер қолданады. Жетекшi белдiкте
картер, басты берiлiс дифференциал және дөңгелек жарты остерi
орналасады. Автомобиль тек тiке жүрмей, жол қисығына байланысты
бұрылып отырады. Ол бұрылғанда iшкi дөңгелектер кiшi радиуспен, ал
сыртқы дөңгелектер үлкен радиуспен бұрылып жылжыйды. Немесе сыртқы
дөңгелектiң жылдамдығы iшкi дөңгелектерден артық болады. Олардың әр
түрлi жылдамдықпен айналуына симметриялы немесе симметрясыз
дифферинциалдар мүмкiндiк бередi.

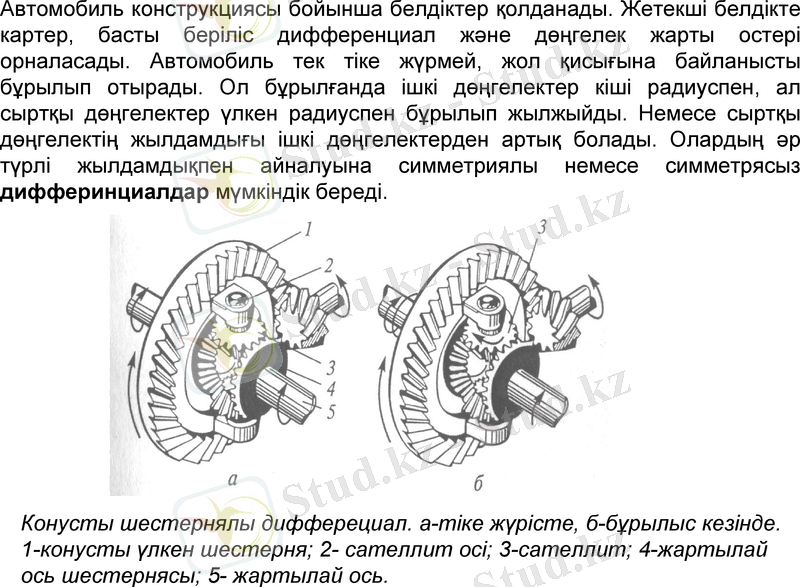

Конусты шестернялы дифферециал. а-тіке жүрісте, б-бұрылыс кезінде.
1-конусты үлкен шестерня; 2- сателлит осі; 3-сателлит; 4-жартылай
ось шестернясы; 5- жартылай ось.

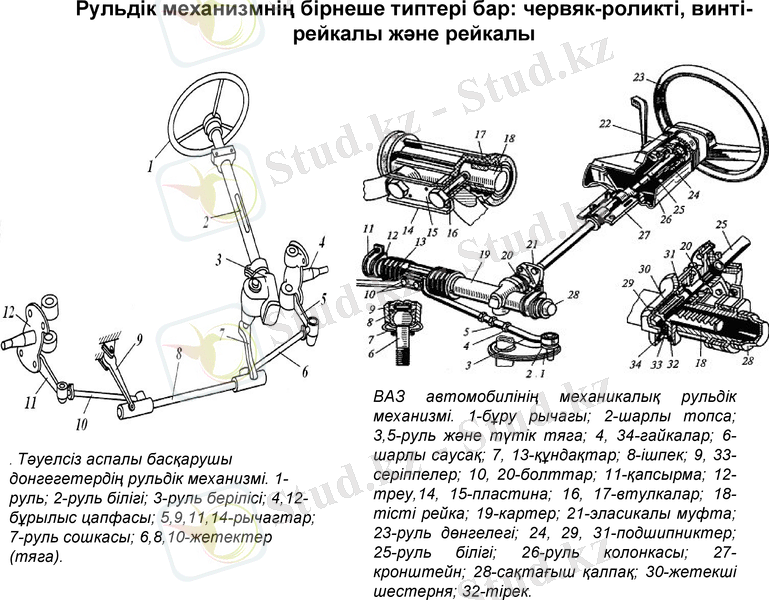

Рульдiк механизмнiң бiрнеше типтерi бар: червяк-роликті, винті-
рейкалы және рейкалы

ВАЗ автомобилінің механикалық рульдік
механизмі. 1-бұру рычагы; 2-шарлы топса;
3,5-руль және түтік тяга; 4, 34-гайкалар; 6-
. Тәуелсіз аспалы басқарушы шарлы саусақ; 7, 13-құндақтар; 8-ішпек; 9, 33-
донгегетердің рульдік механизмі. 1- серіппелер; 10, 20-болттар; 11-қапсырма; 12-
руль; 2-руль білігі; 3-руль берілісі; 4,12- треу,14, 15-пластина; 16, 17-втулкалар; 18-
бұрылыс цапфасы; 5,9,11,14-рычагтар; тісті рейка; 19-картер; 21-эласикалы муфта;
7-руль сошкасы; 6,8,10-жетектер 23-руль дөнгелегі; 24, 29, 31-подшипниктер;
(тяга). 25-руль білігі; 26-руль колонкасы; 27-
кронштейн; 28-сақтағыш қалпақ; 30-жетекші
шестерня; 32-тірек.

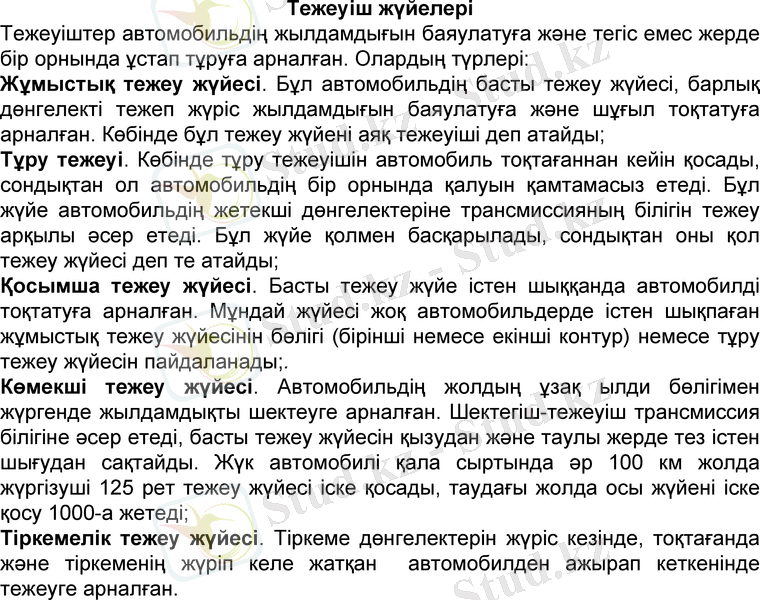

Тежеуiш жүйелерi
Тежеуiштер автомобильдiң жылдамдығын баяулатуға және тегiс емес жерде бiр
орнында ұстап тұруға арналған. Олардың түрлері:
Жұмыстық тежеу жүйесі. Бұл автомобильдің басты тежеу жүйесі, барлық
дөнгелекті тежеп жүріс жылдамдығын баяулатуға және шұғыл тоқтатуға
арналған. Көбінде бұл тежеу жүйені аяқ тежеуіші деп атайды;
Тұру тежеуі. Көбінде тұру тежеуішін автомобиль тоқтағаннан кейін қосады,
сондықтан ол автомобильдің бір орнында қалуын қамтамасыз етеді. Бұл
жүйе автомобильдің жетекші дөнгелектеріне трансмиссияның білігін тежеу
арқылы әсер етеді. Бұл жүйе қолмен басқарылады, сондықтан оны қол
тежеу жүйесі деп те атайды;
Қосымша тежеу жүйесі. Басты тежеу жүйе істен шыққанда автомобилді
тоқтатуға арналған. Мұндай жүйесі жоқ автомобильдерде істен шықпаған
жұмыстық тежеу жүйесінін бөлігі (бірінші немесе екінші контур) немесе тұру
тежеу жүйесін пайдаланады;.
Көмекші тежеу жүйесі. Автомобильдің жолдың ұзақ ылди бөлігімен жүргенде
жылдамдықты шектеуге арналған. Шектегіш-тежеуіш трансмиссия білігіне
әсер етеді, басты тежеу жүйесін қызудан және таулы жерде тез істен
шығудан сақтайды. Жүк автомобилі қала сыртында әр 100 км жолда
жүргізуші 125 рет тежеу жүйесі іске қосады, таудағы жолда осы жүйені іске
қосу 1000-а жетеді;
Тіркемелік тежеу жүйесі. Тіркеме дөнгелектерін жүріс кезінде, тоқтағанда және
тіркеменің жүріп келе жатқан автомобилден ажырап кеткенінде тежеуге
арналған.

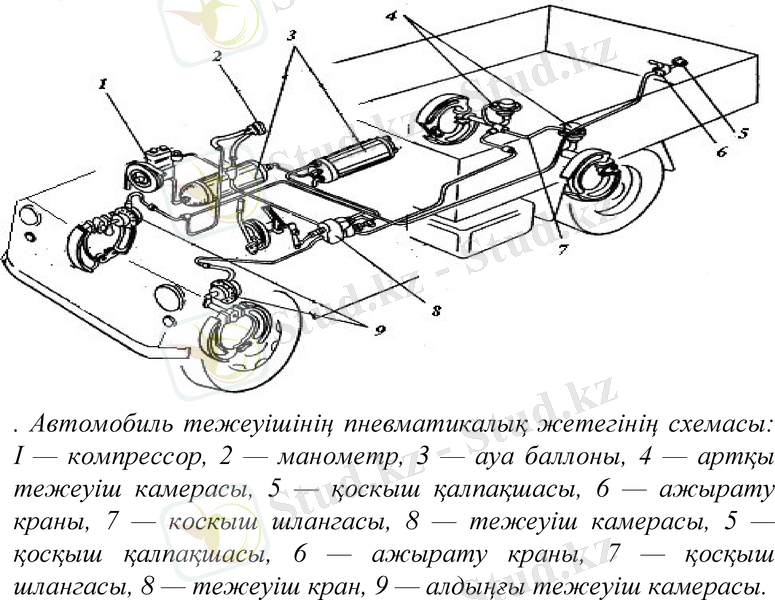

. Автомобиль тежеуішінің пневматикалық жетегінің схемасы:
I — компрессор, 2 — манометр, 3 — ауа баллоны, 4 — артқы
тежеуіш камерасы, 5 — қоскыш қалпақшасы, 6 — ажырату
краны, 7 — коскыш шлангасы, 8 — тежеуіш камерасы, 5 —
қосқыш қалпақшасы, 6 — ажырату краны, 7 — қосқыш
шлангасы, 8 — тежеуіш кран, 9 — алдыңғы тежеуіш камерасы.

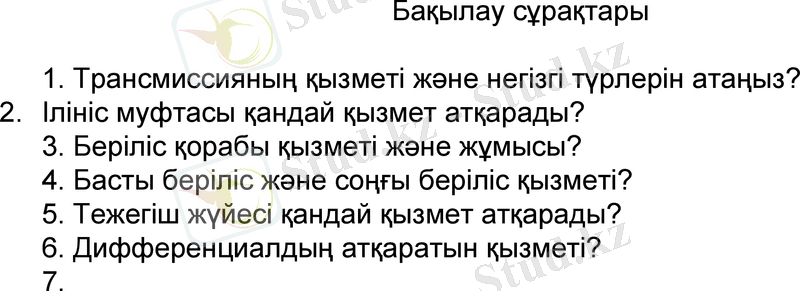

Бақылау сұрақтары

1. Трансмиссияның қызметi және негiзгi түрлерiн атаңыз?
2. Ілініс муфтасы қандай қызмет атқарады?
3. Беріліс қорабы қызметі және жұмысы?
4. Басты беріліс және соңғы беріліс қызметі?
5. Тежегіш жүйесі қандай қызмет атқарады?
6. Дифференциалдың атқаратын қызметі?
