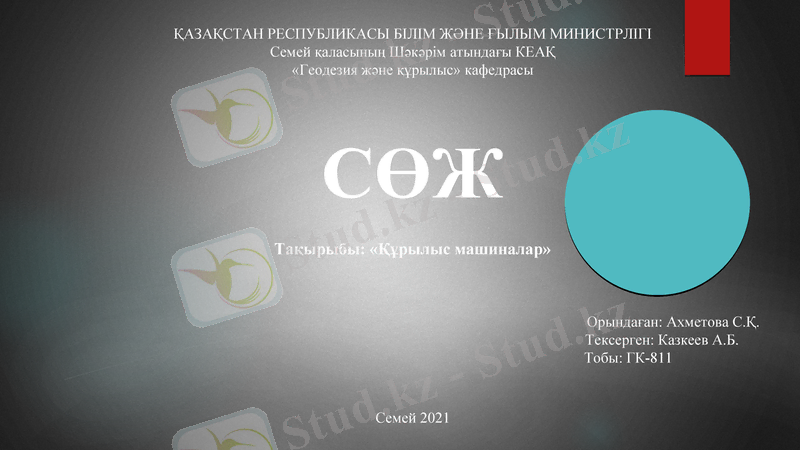

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Семей қаласының Шәкәрім атындағы КЕАҚ
«Геодезия және құрылыс» кафедрасы

СӨЖ
Тақырыбы: «Құрылыс машиналар»

Орындаған: Ахметова
С.Қ.
Тексерген: Казкеев А.Б.
Тобы: ГК-811

Семей 2021

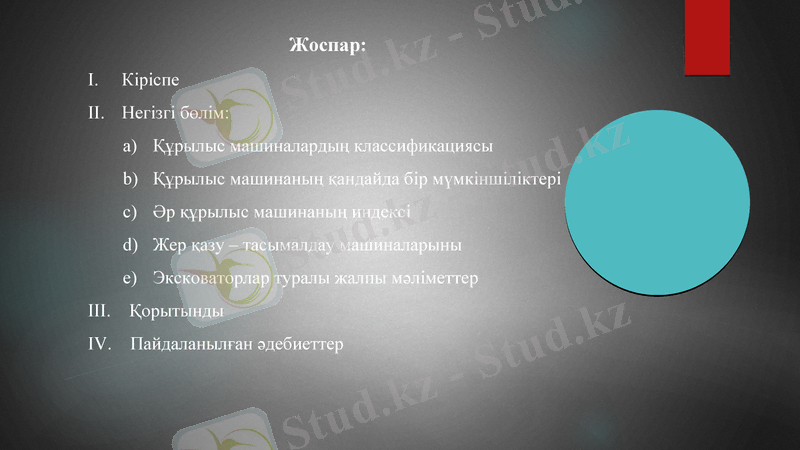

Жоспар:
I. Кіріспе
II. Негізгі бөлім:
a)Құрылыс машиналардың классификациясы
b)Құрылыс машинаның қандайда бір
мүмкіншіліктері
c)Әр құрылыс машинаның индексі
d)Жер қазу – тасымалдау машиналарыны
e)Эксковаторлар туралы жалпы мәліметтер
III. Қорытынды
IV. Пайдаланылған әдебиеттер

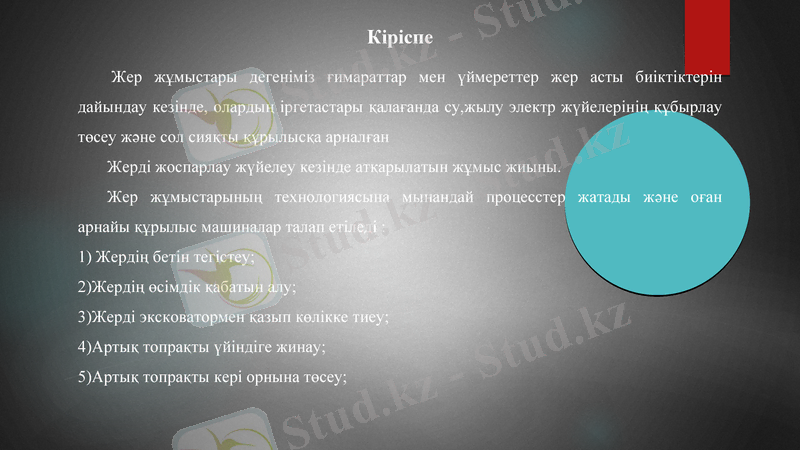

Кіріспе

Жер жұмыстары дегеніміз ғимараттар мен үймереттер жер асты биіктіктерін
дайындау кезінде, олардың іргетастары қалағанда су,жылу электр жүйелерінің құбырлау
төсеу және сол сияқты құрылысқа арналған
Жерді жоспарлау жүйелеу кезінде атқарылатын жұмыс жиыны.
Жер жұмыстарының технологиясына мынандай процесстер жатады және оған арнайы
құрылыс машиналар талап етіледі :
1) Жердің бетін тегістеу;
2)Жердің өсімдік қабатын алу;
3)Жерді эксковатормен қазып көлікке тиеу;
4)Артық топрақты үйіндіге жинау;
5)Артық топрақты кері орнына төсеу;

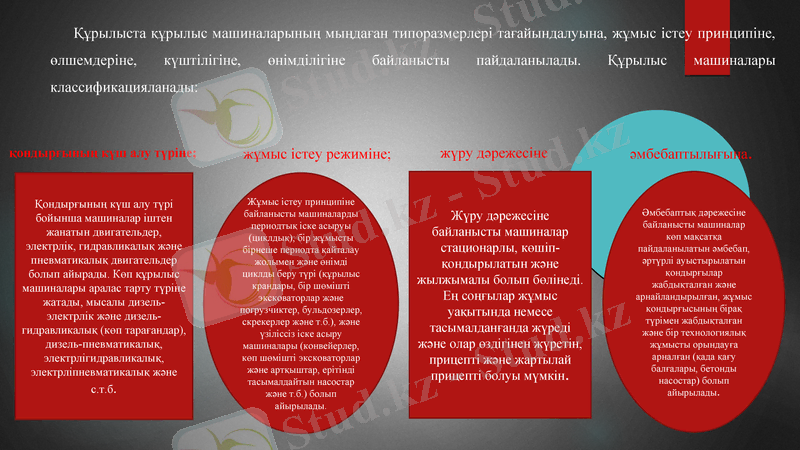

Құрылыста құрылыс машиналарының мыңдаған типоразмерлері тағайындалуына, жұмыс істеу принципіне,
өлшемдеріне, күштілігіне, өнімділігіне байланысты пайдаланылады. Құрылыс машиналары
классификацияланады:

қондырғының күш алу түріне; жұмыс істеу режиміне; жүру дәрежесіне әмбебаптылығына.

Қондырғының күш алу түрі Жұмыс істеу принципіне
Жүру дәрежесіне Әмбебаптық дәрежесіне
бойынша машиналар іштен байланысты машиналарды байланысты машиналар
жанатын двигательдер, периодтық іске асыруы байланысты машиналар көп мақсатқа
электрлік, гидравликалық және (циклдық), бір жұмысты стационарлы, көшіп- пайдаланылатын әмбебап,
пневматикалық двигательдер бірнеше периодта қайталау әртүрлі ауыстырылатын
жолымен және өнімді қондырылатын және
болып айырады. Көп құрылыс қондырғылар
циклды беру түрі (құрылыс жылжымалы болып бөлінеді. жабдықталған және
машиналары аралас тарту түріне крандары, бір шөмішті
жатады, мысалы дизель- Ең соңғылар жұмыс арнайландырылған, жұмыс
эксковаторлар және қондырғысының бірақ
электрлік және дизель- погрузчиктер, бульдозерлер, уақытында немесе
түрімен жабдықталған
гидравликалық (көп тарағандар), скрекерлер және т.б.), және тасымалданғанда жүреді және бір технологиялық
дизель-пневматикалық, үзіліссіз іске асыру және олар өздігінен жүретін, жұмысты орындауға
машиналары (конвейерлер, арналған (қада қағу
электрлігидравликалық, көп шөмішті эксковаторлар прицепті және жартылай
электрліпневматикалық және балғалары, бетонды
және артқыштар, ерітінді прицепті болуы мүмкін. насостар) болып
с.т.б. тасымалдайтын насостар айырылады.
және т.б.) болып айырылады.

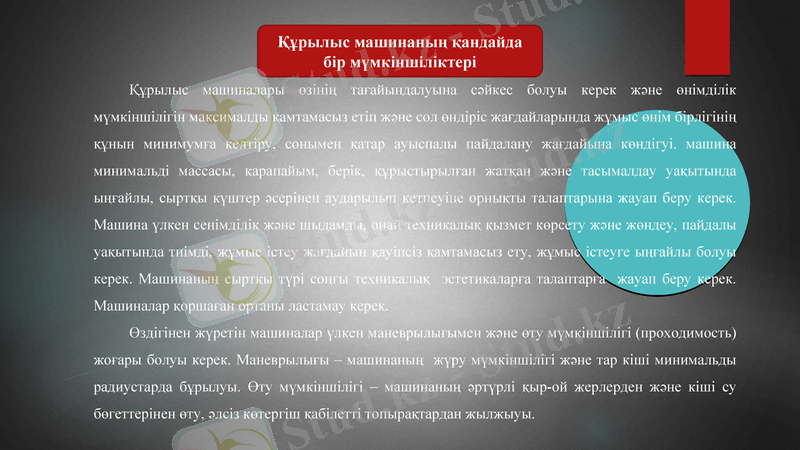

Құрылыс машинаның қандайда
бір мүмкіншіліктері

Құрылыс машиналары өзінің тағайындалуына сәйкес болуы керек және өнімділік
мүмкіншілігін максималды қамтамасыз етіп және сол өндіріс жағдайларында жұмыс өнім
бірлігінің құнын минимумға келтіру, сонымен қатар ауыспалы пайдалану жағдайына көндігуі.
машина минимальді массасы, қарапайым, берік, құрыстырылған жатқан және тасымалдау
уақытында ыңғайлы, сыртқы күштер әсерінен аударылып кетпеуіне орнықты талаптарына жауап
беру керек. Машина үлкен сенімділік және шыдамды, оңай техникалық қызмет көрсету және
жөндеу, пайдалы уақытында тиімді, жұмыс істеу жағдайын қауіпсіз қамтамасыз ету, жұмыс істеуге
ыңғайлы болуы керек. Машинаның сыртқы түрі соңғы техникалық эстетикаларға талаптарға
жауап беру керек. Машиналар қоршаған ортаны ластамау керек.
Өздігінен жүретін машиналар үлкен маневрылығымен және өту мүмкіншілігі (проходимость)
жоғары болуы керек. Маневрылығы – машинаның жүру мүмкіншілігі және тар кіші минимальды
радиустарда бұрылуы. Өту мүмкіншілігі – машинаның әртүрлі қыр-ой жерлерден және кіші су
бөгеттерінен өту, әлсіз көтергіш қабілетті топырақтардан жылжыуы.

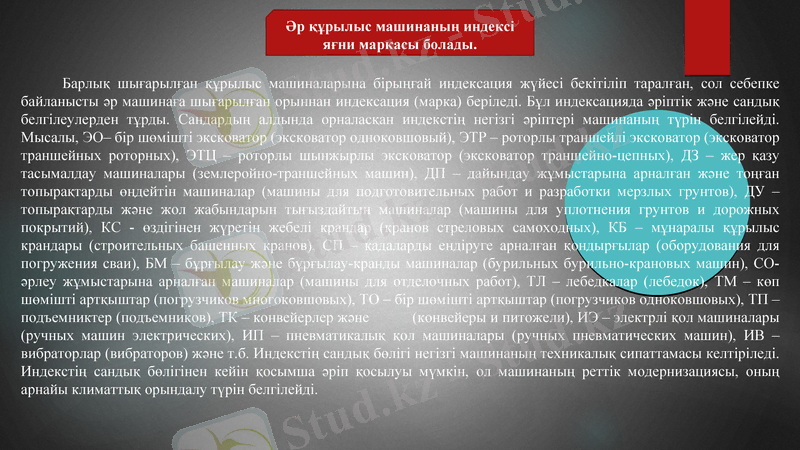

Әр құрылыс машинаның индексі
яғни маркасы болады.

Барлық шығарылған құрылыс машиналарына бірыңғай индексация жүйесі бекітіліп таралған, сол себепке
байланысты әр машинаға шығарылған орыннан индексация (марка) беріледі. Бұл индексацияда әріптік және сандық
белгілеулерден тұрды. Сандардың алдында орналасқан индекстің негізгі әріптері машинаның түрін белгілейді.
Мысалы, ЭО– бір шөмішті эксковатор (эксковатор одноковшовый), ЭТР – роторлы траншейлі эксковатор (эксковатор
траншейных роторных), ЭТЦ – роторлы шынжырлы эксковатор (эксковатор траншейно-цепных), ДЗ – жер қазу
тасымалдау машиналары (землеройно-траншейных машин), ДП – дайындау жұмыстарына арналған және тоңған
топырақтарды өңдейтін машиналар (машины для подготовительных работ и разработки мерзлых грунтов), ДУ –
топырақтарды және жол жабындарын тығыздайтын машиналар (машины для уплотнения грунтов и дорожных
покрытий), КС - өздігінен жүретін жебелі крандар (кранов стреловых самоходных), КБ – мұнаралы құрылыс
крандары (строительных башенных кранов), СП – қадаларды ендіруге арналған қондырғылар (оборудования для
погружения сваи), БМ – бұрғылау және бұрғылау-кранды машиналар (бурильных бурильно-крановых машин), СО-
әрлеу жұмыстарына арналған машиналар (машины для отделочных работ), ТЛ – лебедкалар (лебедок), ТМ – көп
шөмішті артқыштар (погрузчиков многоковшовых), ТО – бір шөмішті артқыштар (погрузчиков одноковшовых), ТП –
подъемниктер (подъемников), ТК – конвейерлер және (конвейеры и питожели), ИЭ – электрлі қол машиналары
(ручных машин электрических), ИП – пневматикалық қол машиналары (ручных пневматических машин), ИВ –
вибраторлар (вибраторов) және т.б. Индекстің сандық бөлігі негізгі машинаның техникалық сипаттамасы келтіріледі.
Индекстің сандық бөлігінен кейін қосымша әріп қосылуы мүмкін, ол машинаның реттік модернизациясы, оның
арнайы климаттық орындалу түрін белгілейді.

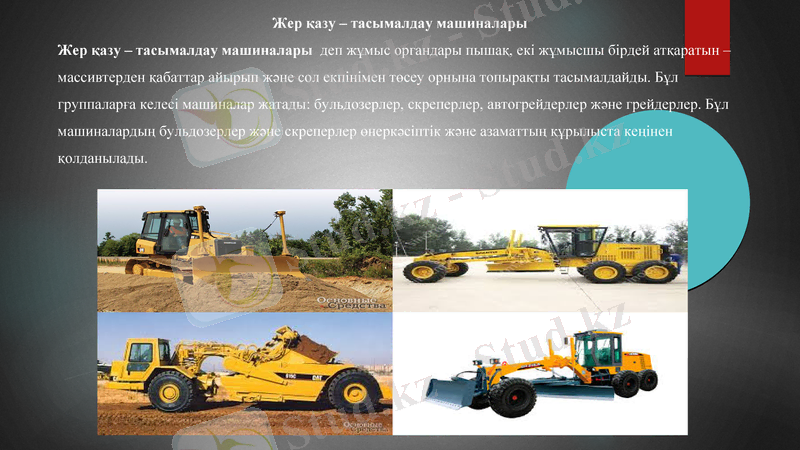

Жер қазу – тасымалдау машиналары
Жер қазу – тасымалдау машиналары деп жұмыс органдары пышақ, екі жұмысшы бірдей атқаратын –
массивтерден қабаттар айырып және сол екпінімен төсеу орнына топырақты тасымалдайды. Бұл
группаларға келесі машиналар жатады: бульдозерлер, скреперлер, автогрейдерлер және грейдерлер. Бұл
машиналардың бульдозерлер және скреперлер өнеркәсіптік және азаматтың құрылыста кеңінен
қолданылады.

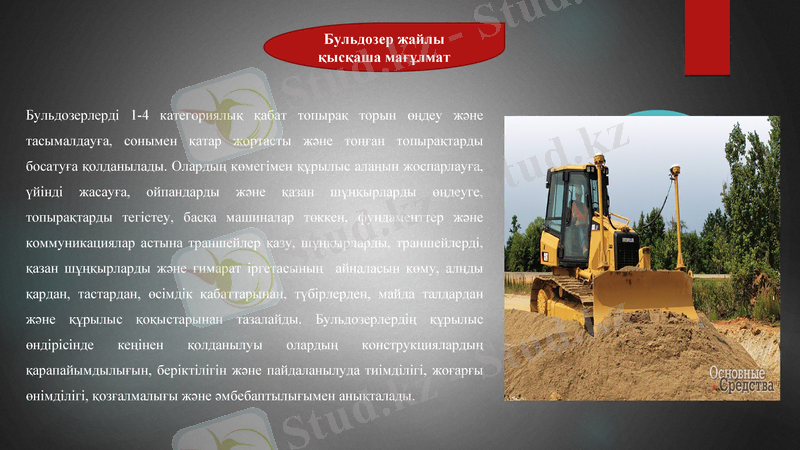

Бульдозер жайлы
қысқаша мағұлмат

Бульдозерлерді 1-4 категориялық қабат топырақ торын өңдеу және
тасымалдауға, сонымен қатар жортасты және тоңған топырақтарды
босатуға қолданылады. Олардың көмегімен құрылыс алаңын жоспарлауға,
үйінді жасауға, ойпандарды және қазан шұңқырларды өңдеуге,
топырақтарды тегістеу, басқа машиналар төккен, фундаменттер және
коммуникациялар астына траншейлер қазу, шұңқырларды, траншейлерді,
қазан шұңқырларды және ғимарат іргетасының айналасын көму, алңды
қардан, тастардан, өсімдік қабаттарынан, түбірлерден, майда талдардан
және құрылыс қоқыстарынан тазалайды. Бульдозерлердің құрылыс
өндірісінде кеңінен қолданылуы олардың конструкциялардың
қарапайымдылығын, беріктілігін және пайдаланылуда тиімділігі, жоғарғы
өнімділігі, қозғалмалығы және әмбебаптылығымен анықталады.

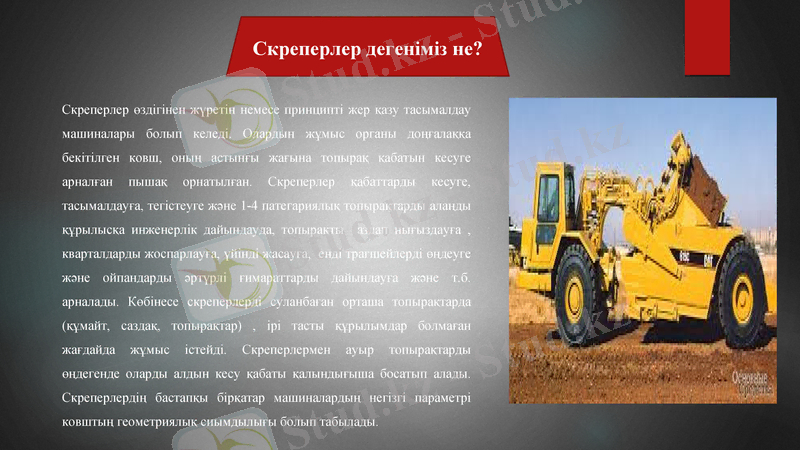

Скреперлер дегеніміз не?

Скреперлер өздігінен жүретін немесе принципті жер қазу тасымалдау
машиналары болып келеді. Олардын жұмыс органы доңғалаққа
бекітілген ковш, оның астынғы жағына топырақ қабатын кесуге
арналған пышақ орнатылған. Скреперлер қабаттарды кесуге,
тасымалдауға, тегістеуге және 1-4 патегариялық топырақтарды алаңды
құрылысқа инженерлік дайындауда, топырақты аздап нығыздауға ,
кварталдарды жоспарлауға, үйінді жасауға, енді трагшейлерді өңдеуге
және ойпандарды әртүрлі ғимараттарды дайындауға және т.б.
арналады. Көбінесе скреперлерді суланбаған орташа топырақтарда
(құмайт, саздақ, топырақтар) , ірі тасты құрылымдар болмаған
жағдайда жұмыс істейді. Скреперлермен ауыр топырақтарды өңдегенде
оларды алдын кесу қабаты қалындығыша босатып алады.
Скреперлердің бастапқы бірқатар машиналардың негізгі параметрі
ковштың геометриялық сиымдылығы болып табылады.

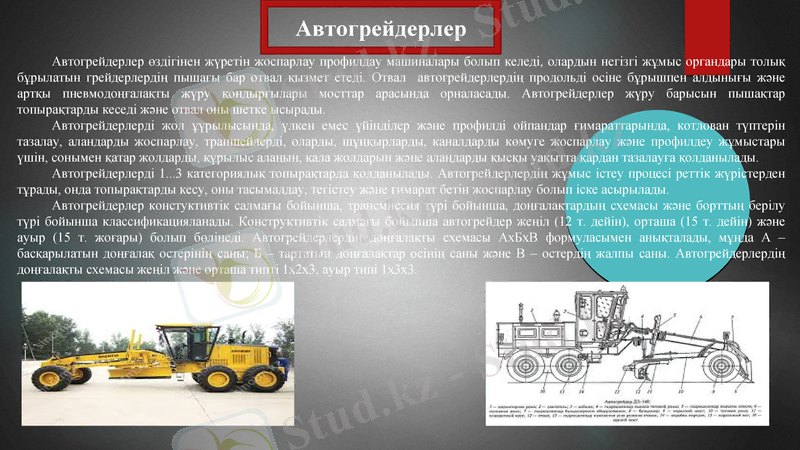

Автогрейдерлер
Автогрейдерлер өздігінен жүретін жоспарлау профилдау машиналары болып келеді, олардын негізгі жұмыс органдары толық
бұрылатын грейдерлердің пышағы бар отвал қызмет етеді. Отвал автогрейдерлердің продольді осіне бұрышпен алдынығы және артқы
пневмодоңғалақты жүру қондырғылары мосттар арасында орналасады. Автогрейдерлер жүру барысын пышақтар топырақтарды
кеседі және отвал оны шетке ысырады.
Автогрейдерлерді жол ұүрылысында, үлкен емес үйінділер және профилді ойпандар ғимараттарында, котлован түптерін тазалау,
аландарды жоспарлау, траншейлерді, оларды, шұңқырларды, каналдарды көмуге жоспарлау және профилдеу жұмыстары үшін,
сонымен қатар жолдарды, құрылыс алаңын, қала жолдарын және алаңдарды қысқы уақытта қардан тазалауға қолданылады.
Автогрейдерлерді 1...3 категориялық топырақтарда қолданылады. Автогрейдерлердің жұмыс істеу процесі реттік жүрістерден
тұрады, онда топырақтарды кесу, оны тасымалдау, тегістеу және ғимарат бетін жоспарлау болып іске асырылады.
Автогрейдерлер констуктивтік салмағы бойынша, трансмиссия түрі бойынша, доңғалақтардың схемасы және борттың берілу
түрі бойынша классификацияланады. Конструктивтік салмағы бойынша автогрейдер жеңіл (12 т. дейін), орташа (15 т. дейін) және
ауыр (15 т. жоғары) болып бөлінеді. Автогрейдерлердің доңғалақты схемасы АхБхВ формуласымен анықталады, мұнда А –
басқарылатын доңғалақ остерінің саны; Б – тартатын доңғалақтар осінің саны және В – остердің жалпы саны. Автогрейдерлердің
доңғалақты схемасы жеңіл және орташа типті 1х2х3, ауыр типі 1х3х3.

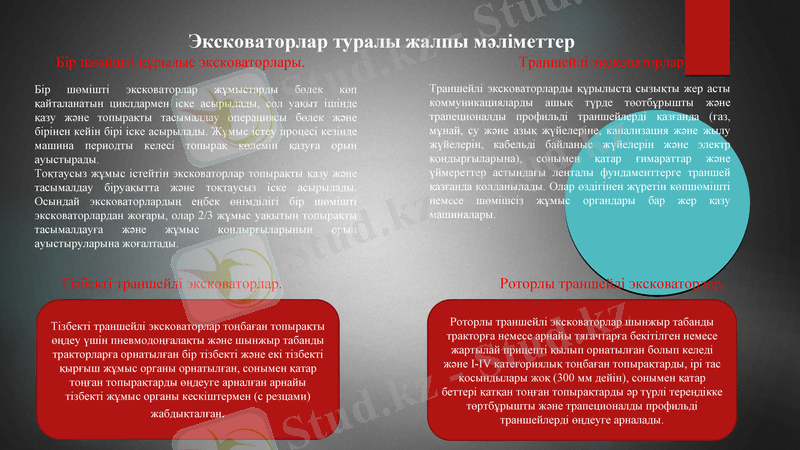

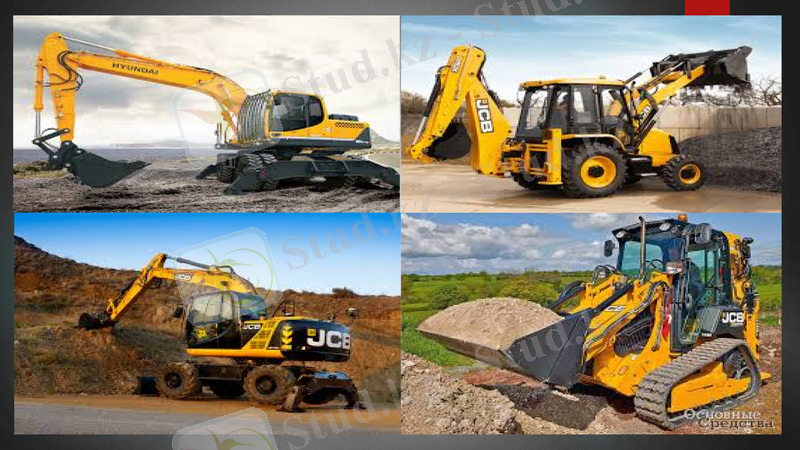

Эксковаторлар туралы жалпы мәліметтер
Бір шөмішті құрылыс эксковаторлары. Траншейлі эксковаторлар
Бір шөмішті эксковаторлар жұмыстарды бөлек көп Траншейлі эксковаторларды құрылыста сызықты жер асты
қайталанатын циклдармен іске асырылады, сол уақыт ішінде коммуникацияларды ашық түрде төотбұрышты және
қазу және топырақты тасымалдау операциясы бөлек және трапеционалды профильді траншейлерді қазғанда (газ,
бірінен кейін бірі іске асырылады. Жұмыс істеу процесі кезінде мұнай, су және азық жүйелеріне, канализация және жылу
машина периодты келесі топырақ көлемін қазуға орын жүйелерін, кабельді байланыс жүйелерін және электр
ауыстырады. қондырғыларына), сонымен қатар ғимараттар және
Тоқтаусыз жұмыс істейтін эксковаторлар топырақты қазу және үймереттер астындағы ленталы фундаменттерге траншей
тасымалдау біруақытта және тоқтаусыз іске асырылады. қазғанда қолданылады. Олар өздігінен жүретін көпшөмішті
Осындай эксковаторлардың еңбек өнімділігі бір шөмішті немесе шөмішсіз жұмыс органдары бар жер қазу
эксковаторлардан жоғары, олар 2/3 жұмыс уақытын топырақты машиналары.
тасымалдауға және жұмыс қондырғыларының орын
ауыстыруларына жоғалтады.

Тізбекті траншейлі эксковаторлар. Роторлы траншейлі эксковаторлар.

Тізбекті траншейлі эксковаторлар тоңбаған топырақты Роторлы траншейлі эксковаторлар шынжыр табанды
өңдеу үшін пневмодоңғалақты және шынжыр табанды тракторға немесе арнайы тягачтарға бекітілген немесе
тракторларға орнатылған бір тізбекті және екі тізбекті жартылай прицепті қылып орнатылған болып келеді
қырғыш жұмыс органы орнатылған, сонымен қатар және I-IV категориялық тоңбаған топырақтарды, ірі тас
тоңған топырақтарды өңдеуге арналған арнайы қосындылары жоқ (300 мм дейін), сонымен қатар
тізбекті жұмыс органы кескіштермен (с резцами) беттері қатқан тоңған топырақтарды әр түрлі тереңдікке
төртбұрышты және трапеционалды профильді
жабдықталған.
траншейлерді өңдеуге арналады.

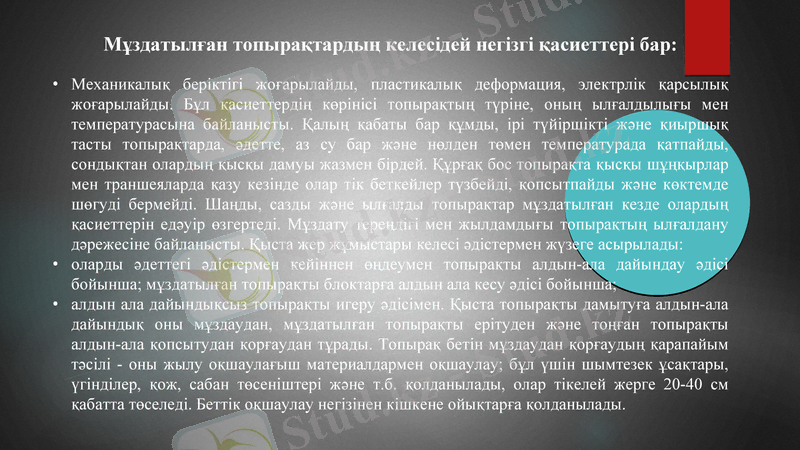

Мұздатылған топырақтардың келесідей негізгі қасиеттері бар:
• Механикалық беріктігі жоғарылайды, пластикалық деформация, электрлік қарсылық
жоғарылайды. Бұл қасиеттердің көрінісі топырақтың түріне, оның ылғалдылығы мен
температурасына байланысты. Қалың қабаты бар құмды, ірі түйіршікті және қиыршық
тасты топырақтарда, әдетте, аз су бар және нөлден төмен температурада қатпайды,
сондықтан олардың қысқы дамуы жазмен бірдей. Құрғақ бос топырақта қысқы шұңқырлар
мен траншеяларда қазу кезінде олар тік беткейлер түзбейді, қопсытпайды және көктемде
шөгуді бермейді. Шаңды, сазды және ылғалды топырақтар мұздатылған кезде олардың
қасиеттерін едәуір өзгертеді. Мұздату тереңдігі мен жылдамдығы топырақтың ылғалдану
дәрежесіне байланысты. Қыста жер жұмыстары келесі әдістермен жүзеге асырылады:
• оларды әдеттегі әдістермен кейіннен өңдеумен топырақты алдын-ала дайындау әдісі
бойынша; мұздатылған топырақты блоктарға алдын ала кесу әдісі бойынша;
• алдын ала дайындықсыз топырақты игеру әдісімен. Қыста топырақты дамытуға алдын-ала
дайындық оны мұздаудан, мұздатылған топырақты ерітуден және тоңған топырақты алдын-
ала қопсытудан қорғаудан тұрады. Топырақ бетін мұздаудан қорғаудың қарапайым тәсілі -
оны жылу оқшаулағыш материалдармен оқшаулау; бұл үшін шымтезек ұсақтары, үгінділер,
қож, сабан төсеніштері және т.б. қолданылады, олар тікелей жерге 20-40 см қабатта
төселеді. Беттік оқшаулау негізінен кішкене ойықтарға қолданылады.
Қорытынды

Эксковаторлар туралы жалпы мәліметтерді біліп үйрендім. Құрылыс
машинаның қандайда бір мүмкіншіліктерін аңғардық. Әр құрылыс
машинаның индексі яғни маркасы болатынын білдік.
«Машиналарды техникалық қолдану» түсінігі. Машиналарды қолдануға
қабылдау және өткізу. Машиналарды жөндеу және техникалық қызмет
көрсету жүйесі. Еңбек қорғаудың жалпы талаптары, еңбек қауіпсіздігінің
стандарттар жүйесі. Қолдану және құрастыру ережелерін сақтау бойынша
мемлекет тарапын бақылаймыз.
Пайдаланылған әдебиеттер:
1. Кудрявцев Е.М. Комплексная механизация строительства.М.АСВ.2005-416с.
2. Строительные, дорожные и коммунальные машины. Оборудование для
производства строительных материалов. Справочник. Том IV- 9. Под общ. ред.
И.П. Ксеневича. М. Машиностроение. 2005- 736 с.
3. Волков Д.П., Крикун В.Я. Строительные машины.-М.Изд.АСВ, 2002-376 с.
4. Волков Д.П. Строительные машины и средства малой механизации -
М.:Академ. 2006-416 с.
5. Крикун В.Я. Строительные машины. М. АСВ. 2005- 314 с.
6. Домбровский Н.Г. и др. Строительные машины. М.АСВ. 2002- 528 с.
7. Волков Д.П. и др. Машины для земляных работ.- М.: Машиностроение, 1992 -
448 с.
8. Современная техника в строительстве. Журнал. 2006, 2007 г.

Ұқсас жұмыстар
Жүк көтергіш машиналар
МАЛ ФЕРМАЛАРЫНДАҒЫ ВЕТЕРИНАРИЯЛЫҚ САНИТАРИЯЛЫҚ НЫСАНДАР ЖӘНЕ САНИТАРИЯЛЫҚ НОРМАЛАР
Карьерлік самосвалдардың сипаттамасы
Техниканың тарихы
Құрылыстағы бульдозер
Өндірісті жобалау негіздері және жабдықтау ДӘРІСТЕР
Мұнаралы кран
Бизнес-жоспар. Ауыл және орман шаруашылықтары үшін машиналар мен жабдықтарды жөндеу және техникалық қызмет көрсету қызметтерін ұсыну
Қауіпті және зиянды өндірістік
:Екіжақтылық
Пәндер
