Қонаев атындағы аграрлық-техникалық
колледжі
Пәні: Электротехника

ОНЛАЙН САБАҚ
Сабақтың тақырыбы:
«Электр тізбек түрлері.».

Курс: ІІІ
Тобы: Эгд 9 - 181
Оқытушы: Юлдашбеков Отабек
Сабақтың барысы

І. Ұйымдастыру кезеңі

ІІ. Үй тапсырмасын сұрау

ІІІ. Жаңа тақырып
ІV. Сабақты пысықтау

V. Сабақты бекіту

VІ. Қорытынды

VIІ. Үй тапсырмасы

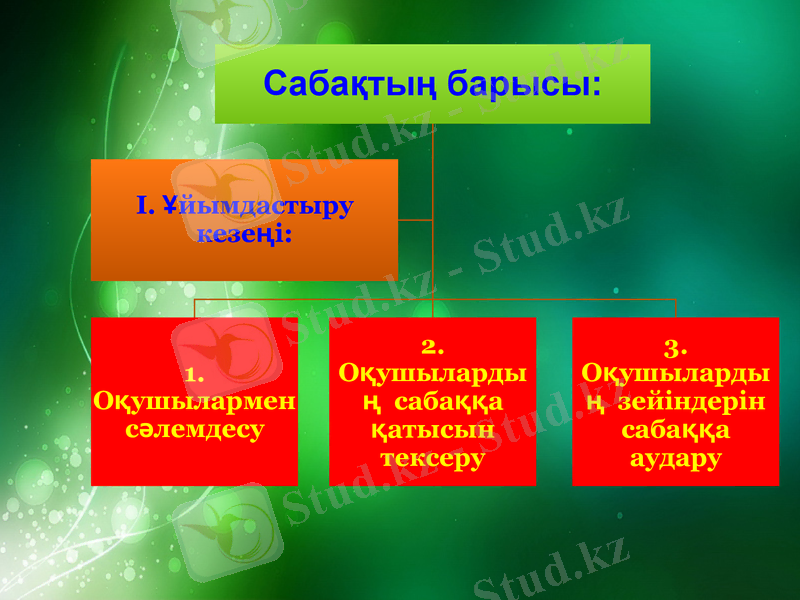

Сабақтың барысы:

I. Ұйымдастыру
кезеңі:

Оқушылард
1. Оқушылард
ың
Оқушыларме ың сабаққа
зейіндерін
н сәлемдесу қатысын
сабаққа
тексеру
аудару

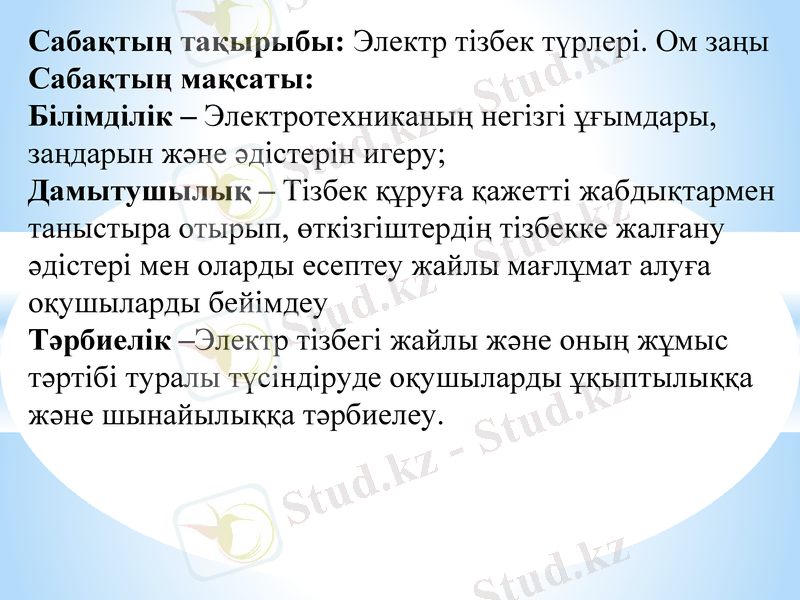

Сабақтың тақырыбы: Электр тізбек түрлері. Ом заңы
Сабақтың мақсаты:
Білімділік – Электротехниканың негiзгi ұғымдары,
заңдарын және әдiстерін игеру;
Дамытушылық – Тізбек құруға қажетті жабдықтармен
таныстыра отырып, өткізгіштердің тізбекке жалғану
әдістері мен оларды есептеу жайлы мағлұмат алуға
оқушыларды бейімдеу
Тәрбиелік –Электр тізбегі жайлы және оның жұмыс
тәртібі туралы түсіндіруде оқушыларды ұқыптылыққа
және шынайылыққа тәрбиелеу.

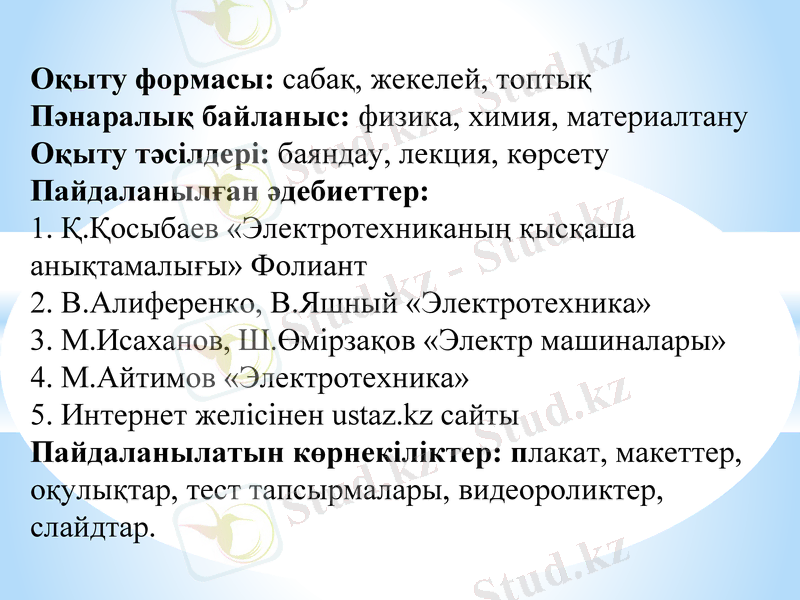

Оқыту формасы: сабақ, жекелей, топтық
Пәнаралық байланыс: физика, химия, материалтану
Оқыту тәсілдері: баяндау, лекция, көрсету
Пайдаланылған әдебиеттер:
1. Қ.Қосыбаев «Электротехниканың қысқаша
анықтамалығы» Фолиант
2. В.Алиференко, В.Яшный «Электротехника»
3. М.Исаханов, Ш.Өмірзақов «Электр машиналары»
4. М.Айтимов «Электротехника»
5. Интернет желісінен ustaz.kz сайты
Пайдаланылатын көрнекіліктер: плакат, макеттер,
оқулықтар, тест тапсырмалары, видеороликтер,
слайдтар.
IІ. Бұрын өтілген оқу материалын
еске алу:

1.Электротехника қандай ғылым?

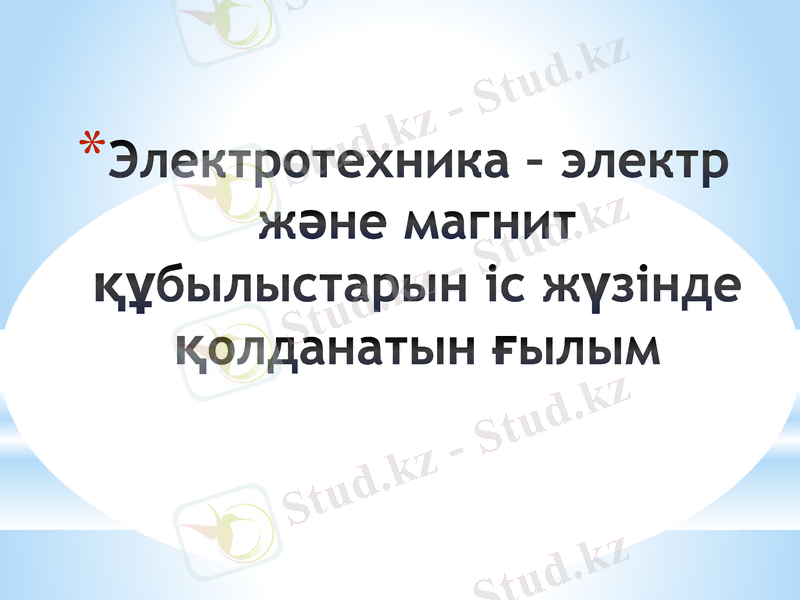

*Электротехника –
электр және магнит
құбылыстарын іс
жүзінде қолданатын
ғылым

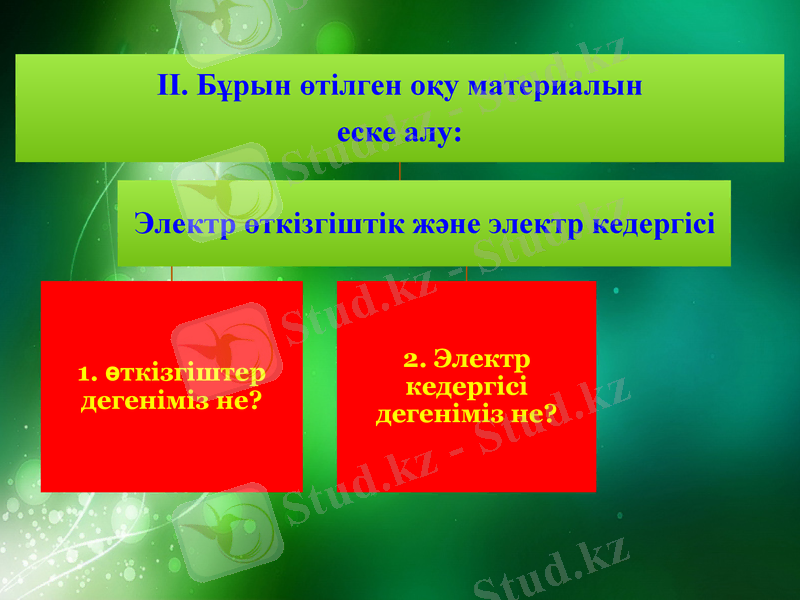

IІ. Бұрын өтілген оқу материалын
еске алу:

Электр өткізгіштік және электр кедергісі

2. Электр
1. өткізгіштер
кедергісі
дегеніміз не?
дегеніміз не?

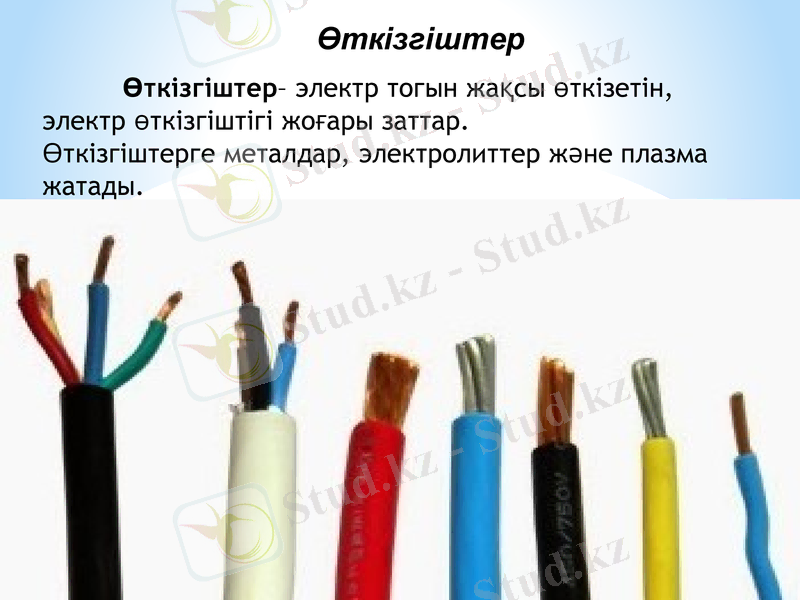

Өткізгіштер
Өткізгіштер– электр тогын жақсы өткізетін,
электр өткізгіштігі жоғары заттар.
Өткізгіштерге металдар, электролиттер және
плазма жатады.
IІ. Бұрын өтілген оқу материалын
еске алу:

Электр өткізгіштік және электр кедергісі

2. Электр
1. өткізгіштер
кедергісі
дегеніміз не?
дегеніміз не?

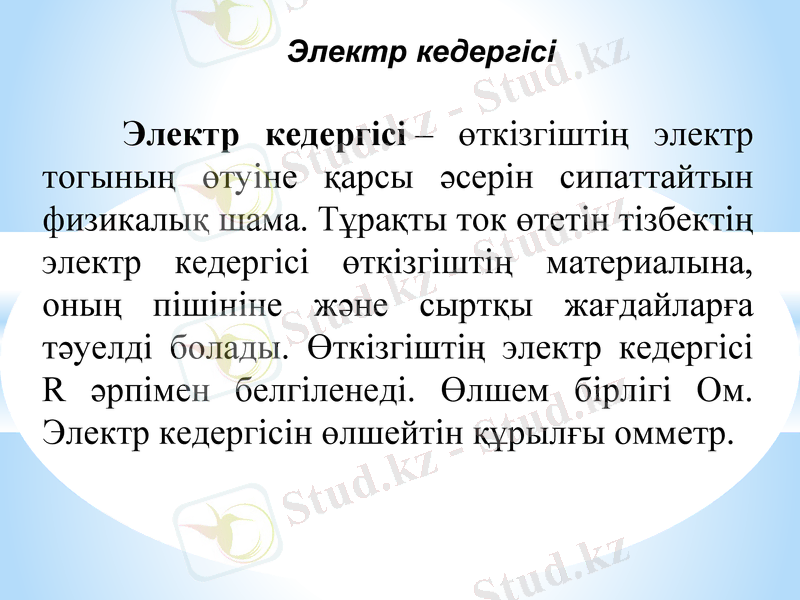

Электр кедергісі

Электр кедергісі – өткізгіштің электр
тогының өтуіне қарсы әсерін сипаттайтын
физикалық шама. Тұрақты ток өтетін тізбектің
электр кедергісі өткізгіштің материалына,
оның пішініне және сыртқы жағдайларға
тәуелді болады. Өткізгіштің электр кедергісі R
әрпімен белгіленеді. Өлшем бірлігі Ом.
Электр кедергісін өлшейтін құрылғы омметр.

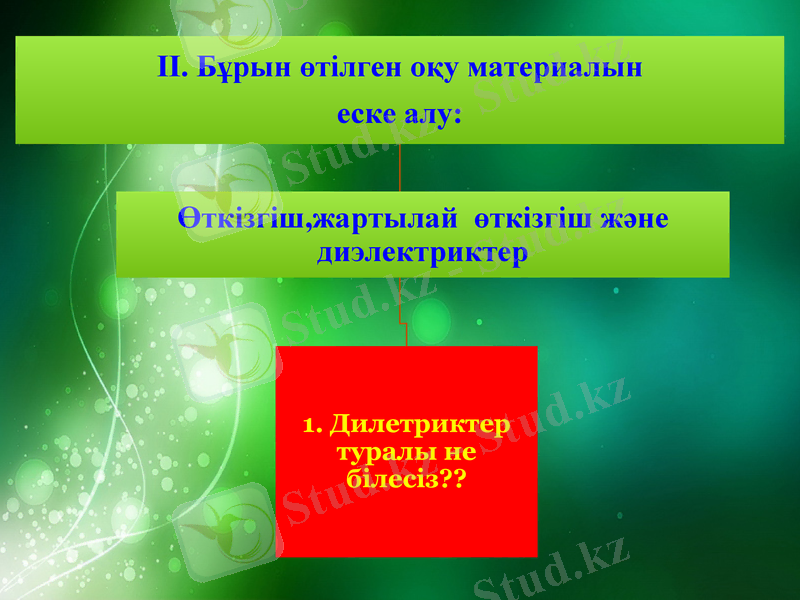

IІ. Бұрын өтілген оқу материалын
еске алу:

Өткізгіш,жартылай өткізгіш және
диэлектриктер

1. Дилетриктер
туралы не
білесіз??

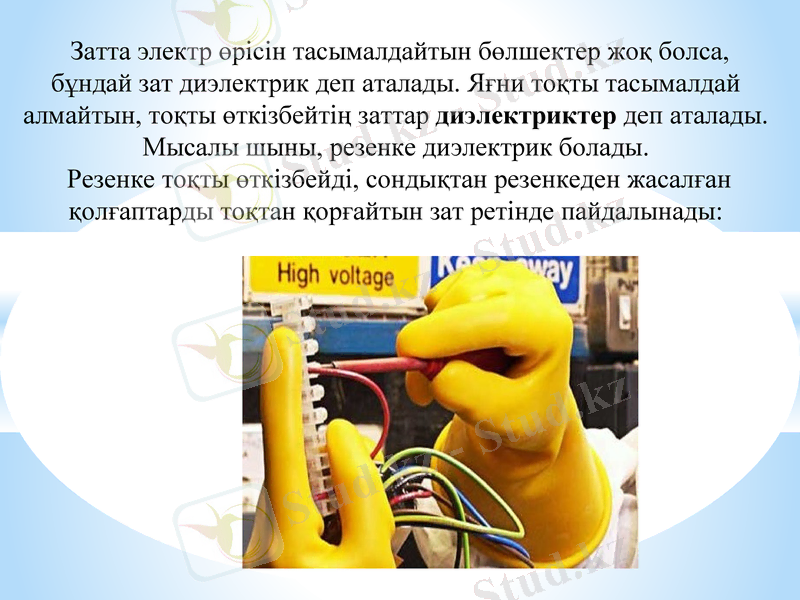

Затта электр өрісін тасымалдайтын бөлшектер жоқ болса,
бұндай зат диэлектрик деп аталады. Яғни тоқты тасымалдай
алмайтын, тоқты өткізбейтің заттар диэлектриктер деп аталады.
Мысалы шыны, резенке диэлектрик болады.
Резенке тоқты өткізбейді, сондықтан резенкеден жасалған
қолғаптарды тоқтан қорғайтын зат ретінде пайдалынады:

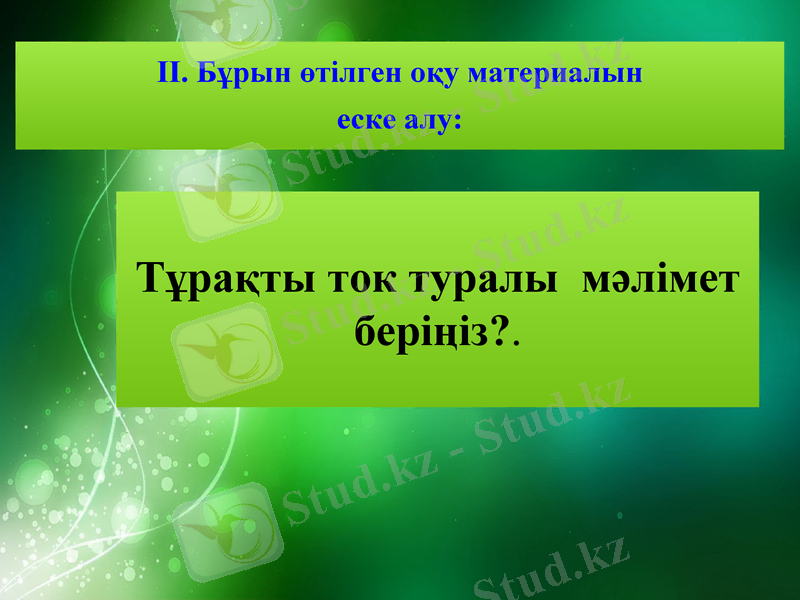

IІ. Бұрын өтілген оқу материалын
еске алу:

Тұрақты ток туралы мәлімет
беріңіз?.

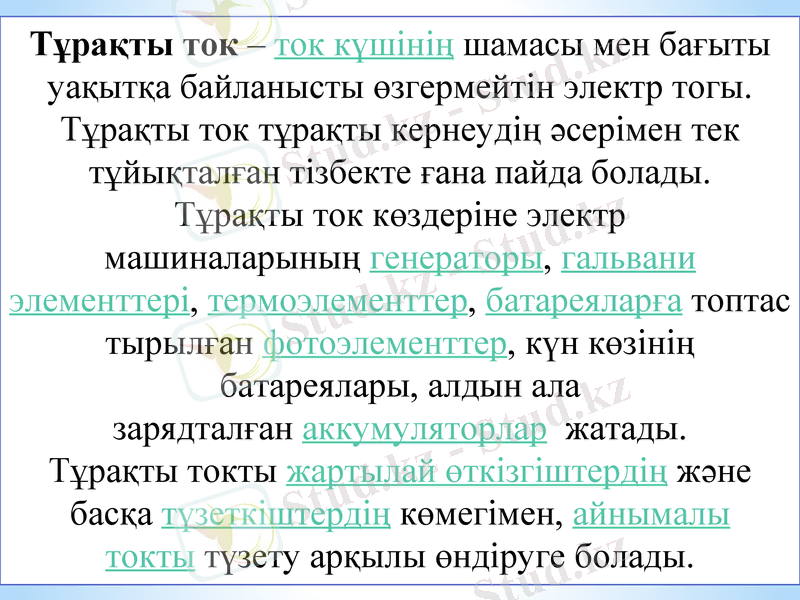

Тұрақты ток – ток күшінің шамасы мен бағыты
уақытқа байланысты өзгермейтін электр тогы.
Тұрақты ток тұрақты кернеудің әсерімен тек
тұйықталған тізбекте ғана пайда болады.
Тұрақты ток көздеріне электр машиналарының
генераторы, гальвани элементтері,
термоэлементтер, батареяларға топтастырылған
фотоэлементтер, күн көзінің батареялары, алдын
ала зарядталған аккумуляторлар жатады.
Тұрақты токты жартылай өткізгіштердің және
басқа түзеткіштердің көмегімен, айнымалы токты
түзету арқылы өндіруге болады.

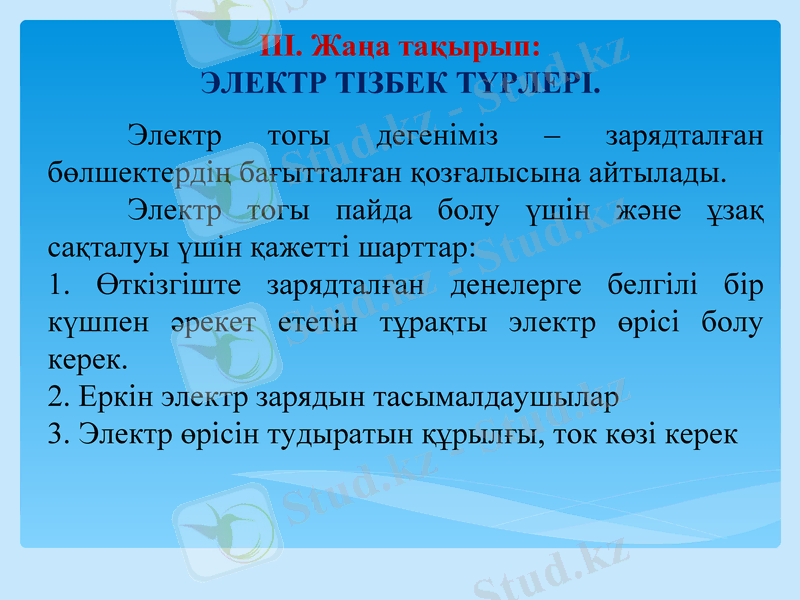

ІІІ. Жаңа тақырып:
ЭЛЕКТР ТІЗБЕК ТҮРЛЕРІ.
Электр тогы дегеніміз – зарядталған бөлшектердің
бағытталған қозғалысына айтылады.
Электр тогы пайда болу үшін және ұзақ сақталуы
үшін қажетті шарттар:
1. Өткізгіште зарядталған денелерге белгілі бір
күшпен әрекет ететін тұрақты электр өрісі болу
керек.
2. Еркін электр зарядын тасымалдаушылар
3. Электр өрісін тудыратын құрылғы, ток көзі керек
Ток көзі

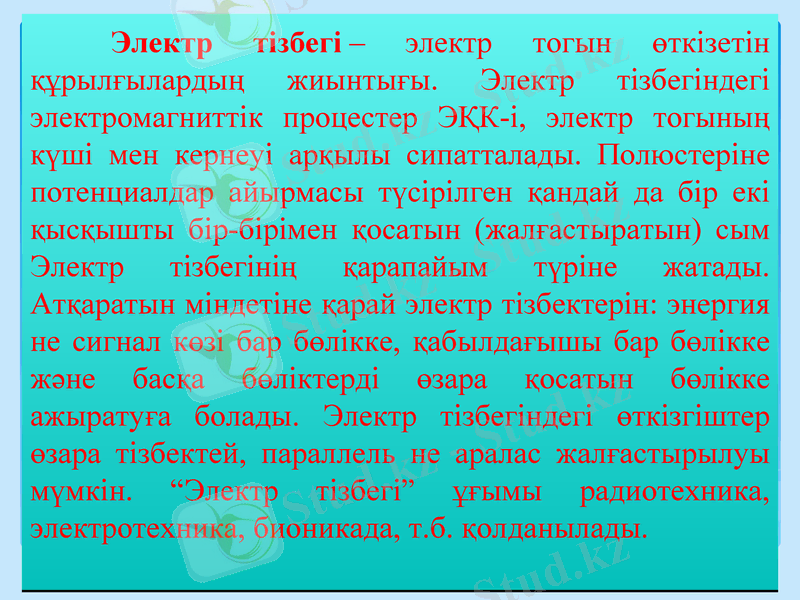

Электр тізбегі – электр тогын өткізетін
құрылғылардың жиынтығы. Электр тізбегіндегі
электромагниттік процестер ЭҚК-і, электр тогының
күші мен кернеуі арқылы сипатталады. Полюстеріне
потенциалдар айырмасы түсірілген қандай да бір екі
қысқышты бір-бірімен қосатын (жалғастыратын) сым
Электр тізбегінің қарапайым түріне жатады. Атқаратын
міндетіне қарай электр тізбектерін: энергия не сигнал
көзі бар бөлікке, қабылдағышы бар бөлікке және басқа
бөліктерді өзара қосатын бөлікке ажыратуға болады.
Электр тізбегіндегі өткізгіштер өзара тізбектей,
параллель не аралас жалғастырылуы мүмкін. “Электр
тізбегі” ұғымы радиотехника, электротехника,
бионикада, т.б. қолданылады.

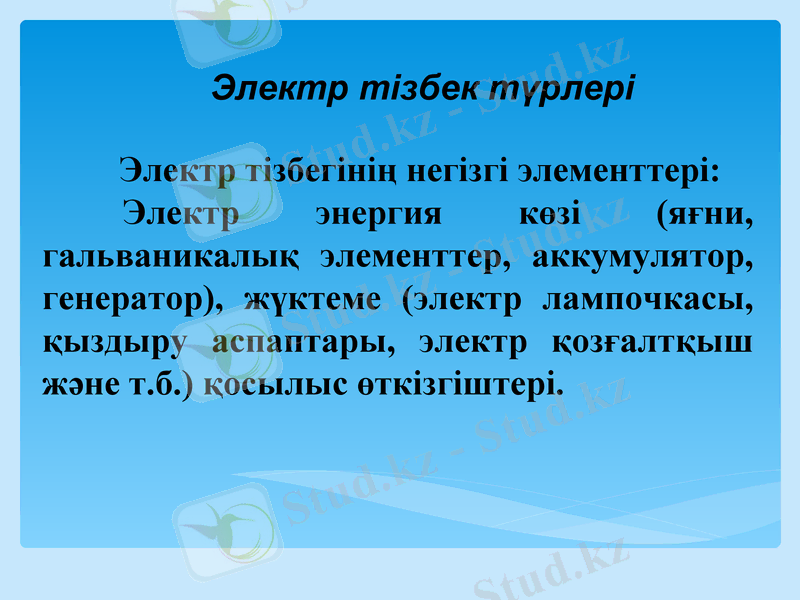

Электр тізбек түрлері

Электр тізбегінің негізгі элементтері:
Электр энергия көзі (яғни,
гальваникалық элементтер, аккумулятор,
генератор), жүктеме (электр лампочкасы,
қыздыру аспаптары, электр қозғалтқыш
және т.б.) қосылыс өткізгіштері.

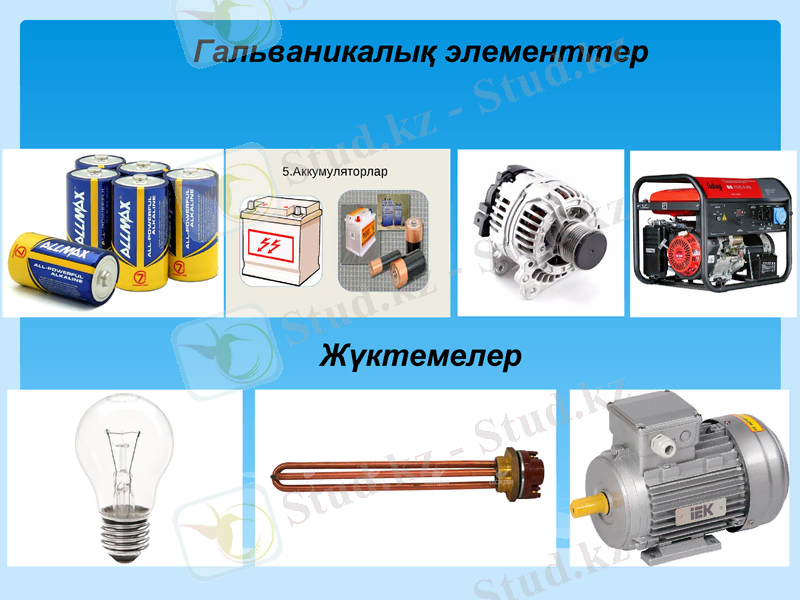

Гальваникалық элементтер

Жүктемелер

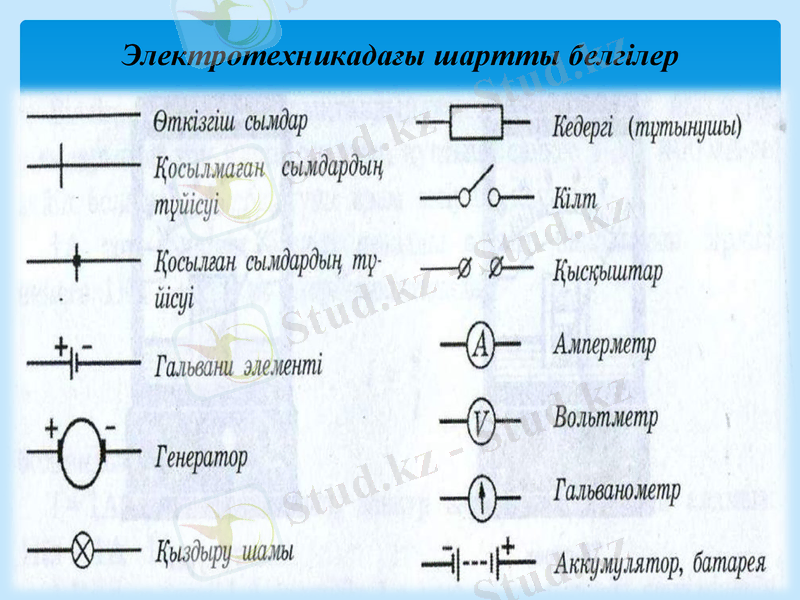

Электротехникадағы шартты белгілер

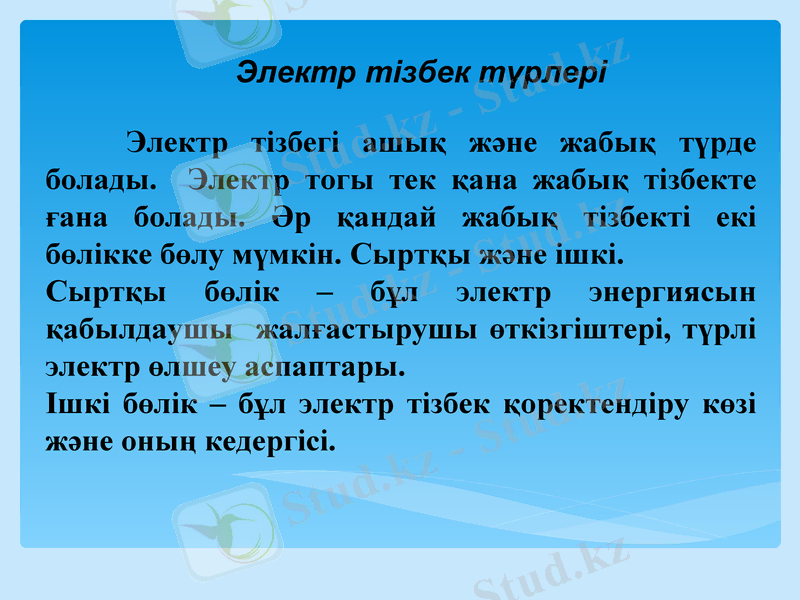

Электр тізбек түрлері

Электр тізбегі ашық және жабық түрде
болады. Электр тогы тек қана жабық тізбекте
ғана болады. Әр қандай жабық тізбекті екі
бөлікке бөлу мүмкін. Сыртқы және ішкі.
Сыртқы бөлік – бұл электр энергиясын
қабылдаушы жалғастырушы өткізгіштер, түрлі
электр өлшеу аспаптары.
Ішкі бөлік – бұл электр тізбек қоректендіру көзі
және оның кедергісі.

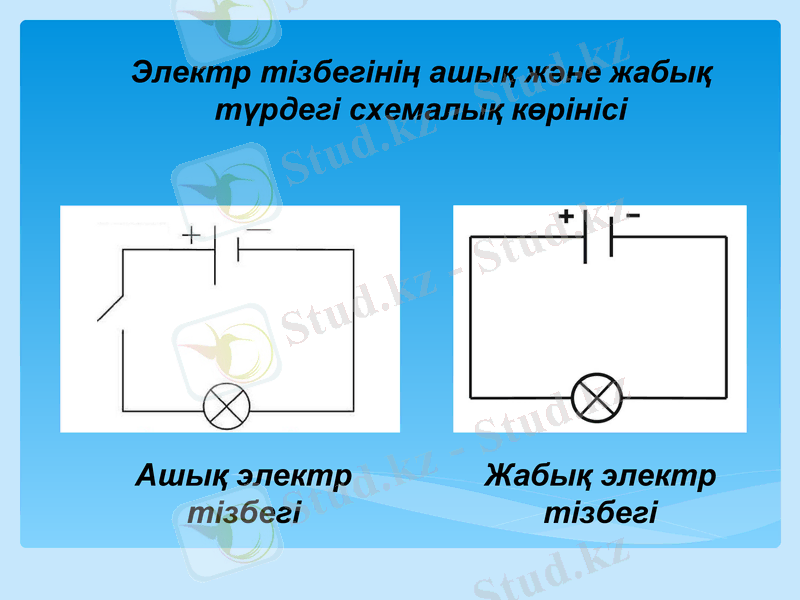

Электр тізбегінің ашық және жабық
түрдегі схемалық көрінісі

Ашық электр Жабық электр
тізбегі тізбегі

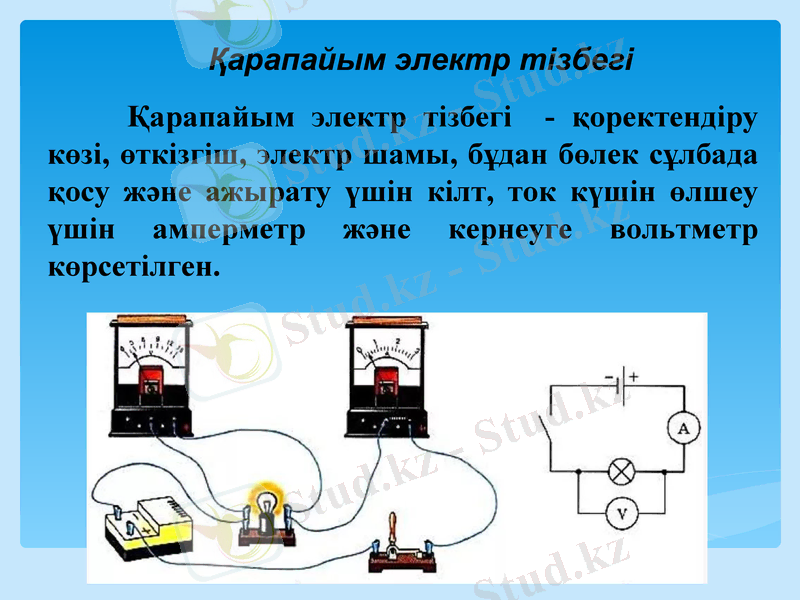

Қарапайым электр тізбегі
Қарапайым электр тізбегі - қоректендіру көзі,
өткізгіш, электр шамы, бұдан бөлек сұлбада қосу
және ажырату үшін кілт, ток күшін өлшеу үшін
амперметр және кернеуге вольтметр көрсетілген.

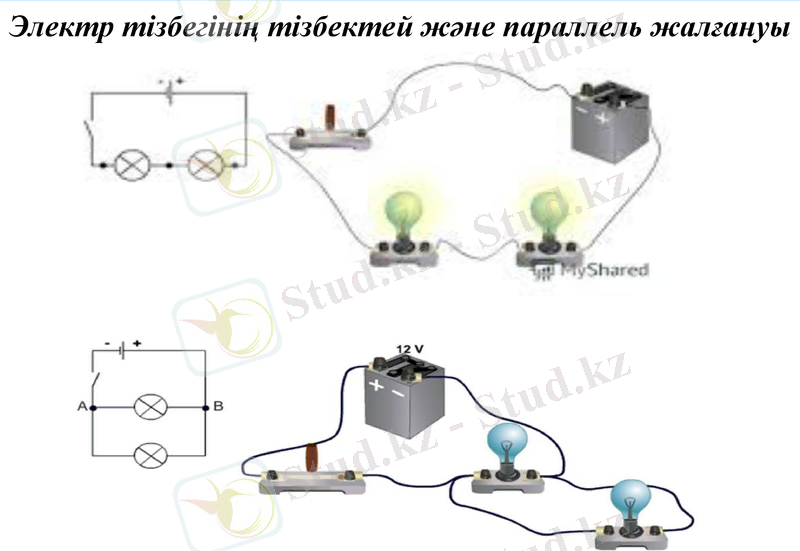

Электр тізбегінің тізбектей және параллель жалғануы

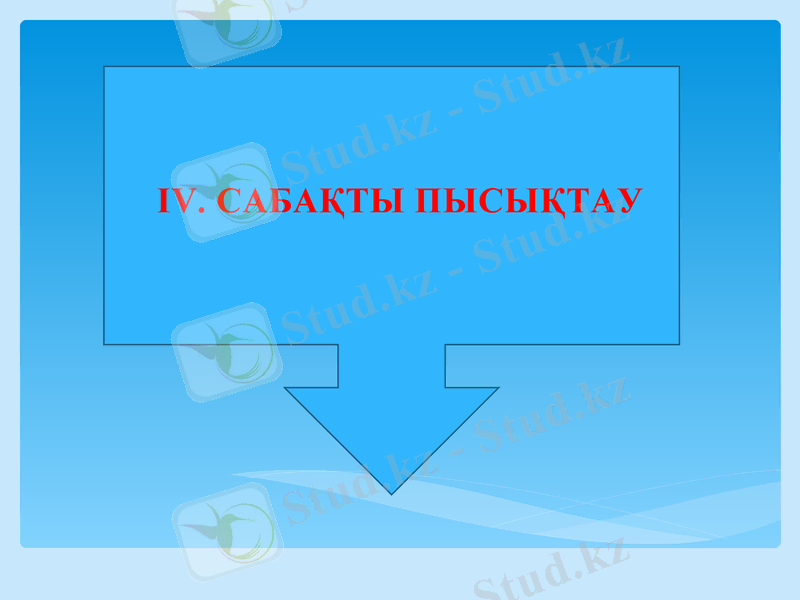

ІV. САБАҚТЫ ПЫСЫҚТАУ

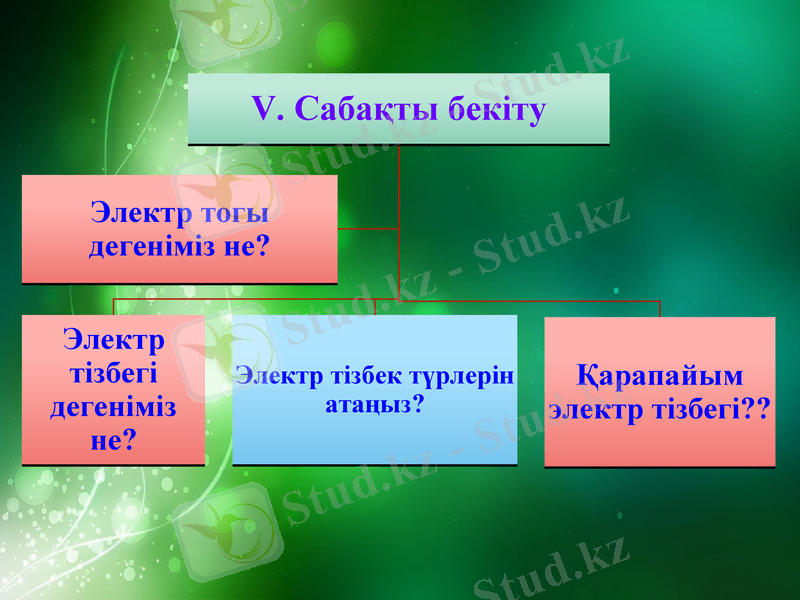

V. Сабақты бекіту

Электр тогы
дегеніміз не?

Электр
тізбегі Электр тізбек түрлерін Қарапайым
дегеніміз атаңыз? электр тізбегі??
не?

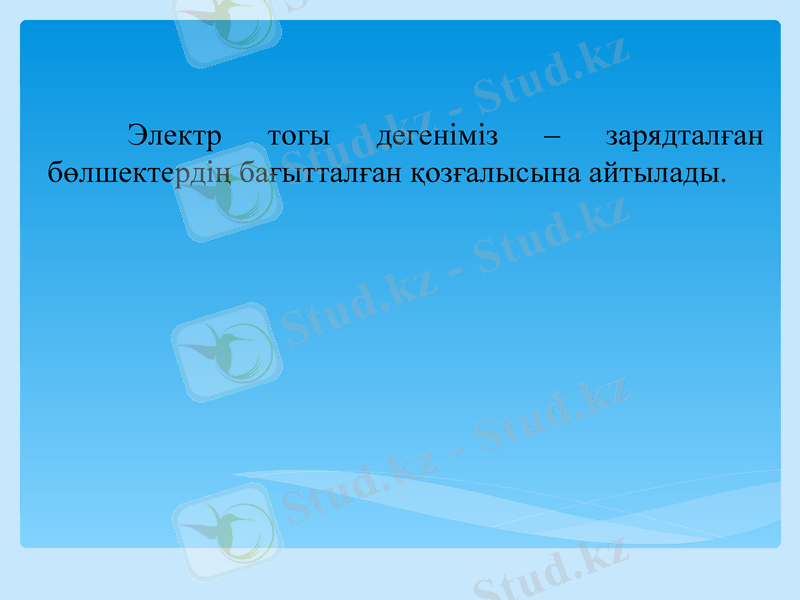

Электр тогы дегеніміз – зарядталған бөлшектердің
бағытталған қозғалысына айтылады.
V. Сабақты бекіту

Электр тогы
дегеніміз не?

Электр
тізбегі Электр тізбек түрлерін Қарапайым
дегеніміз атаңыз? электр тізбегі??
не?
Электр тізбегі – электр тогын өткізетін
құрылғылардың жиынтығы.
V. Сабақты бекіту

Электр тогы
дегеніміз не?

Электр
тізбегі Электр тізбек түрлерін Қарапайым
дегеніміз атаңыз? электр тізбегі??
не?
Электр тізбек түрлері

Электр тізбегі ашық және жабық түрде
болады. Электр тогы тек қана жабық тізбекте
ғана болады. Әр қандай жабық тізбекті екі
бөлікке бөлу мүмкін. Сыртқы және ішкі.
Сыртқы бөлік – бұл электр энергиясын
қабылдаушы жалғастырушы өткізгіштері, түрлі
электр өлшеу аспаптары.
Ішкі бөлік – бұл электр тізбек қоректендіру көзі
және оның кедергісі.
Өткен тақырып бойынша тест сұрақтары

1. Ток күшінің өлшем бірлігі қандай?
А) Ампер
В) Ом
С) Вольт
D) Ватт
5. Кедергінің схемалық көрінісі қайсысы?
А) В) С) D)

3. Кедергіні өлшейтін аспап?
А) Ампререметр
В) Омметр
С) Волтьметр
4. Электр кедергісінің өлшем бірлігі қандай?
А) Ампер
В) Ом
С) Вольт
D) Ватт

5. Кілттің схемалық көрінісі қайсысы?
А) В) С) D)

6. Электр шамының схемалық көрінісі қайсысы?
А) В) С) D)
1Оқушылардың білімін
VI. Қорытынды бағалау

2. Үй тапсырмасы

3. Аудитория тазалығы
VII. Үй тапсырмасы
Теориялық тапсырма:
В. Алиференко оқулығынан «Электр тізбек түрлері. »
тақырыбы бойынша оқып келу.

Экспериметтік тапсырма:
Өз үйлеріңдегі электр тогы тізбектерін бақылап,
олардың жалғануын, тізбектілігін анықтап, схема түрінде
сызып келу
Адамға ең бірінші
білім емес, тәрбие
керек, тәрбиесіз
берілетін білім –
адамзаттың қас
жауы, оның барлық
өміріне апат әкеледі.
Әл-
Фараби
Зейін қойып
тыңдағандарыңыз
үшін рахмет!
