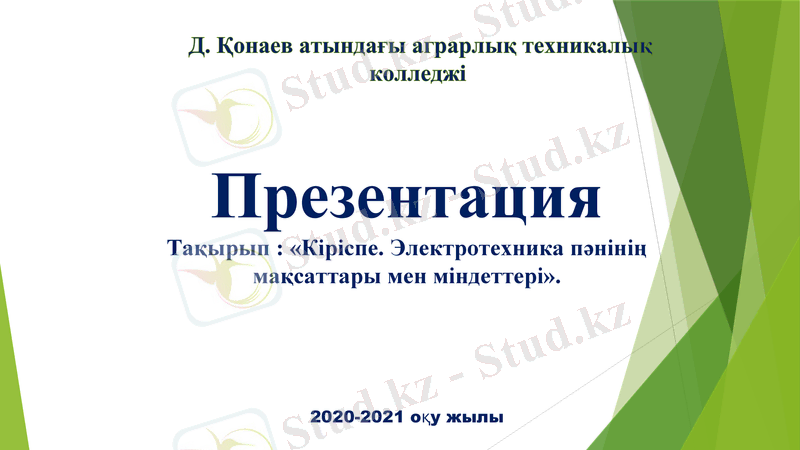

Д. Қонаев атындағы аграрлық техникалық
колледжі
Презентация
Тақырып : «Кіріспе. Электротехника пәнінің
мақсаттары мен міндеттері».
2020-2021 оқу жылы

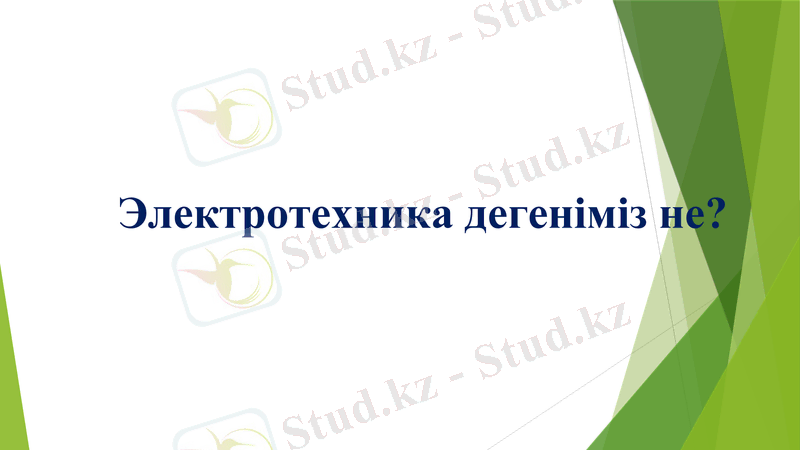

Электротехника дегеніміз не?

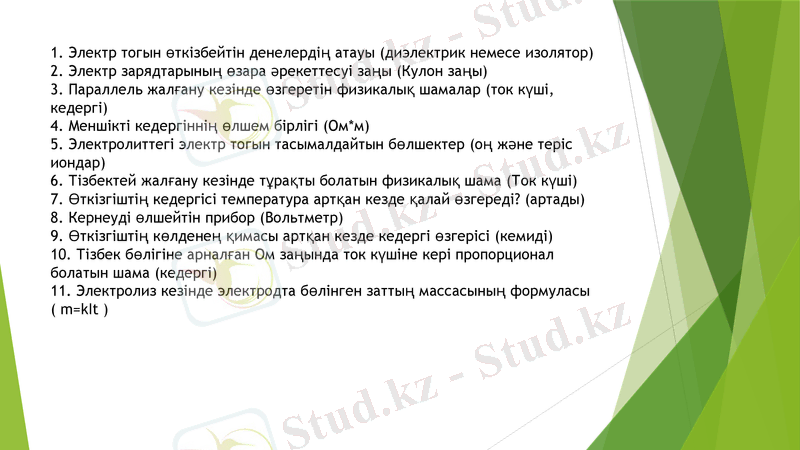

1. Электр тогын өткізбейтін денелердің атауы (диэлектрик немесе
изолятор)
2. Электр зарядтарының өзара әрекеттесуі заңы (Кулон заңы)
3. Параллель жалғану кезінде өзгеретін физикалық шамалар (ток
күші, кедергі)
4. Меншікті кедергіннің өлшем бірлігі (Ом*м)
5. Электролиттегі электр тогын тасымалдайтын бөлшектер (оң
және теріс иондар)
6. Тізбектей жалғану кезінде тұрақты болатын физикалық шама
(Ток күші)
7. Өткізгіштің кедергісі температура артқан кезде қалай өзгереді?
(артады)
8. Кернеуді өлшейтін прибор (Вольтметр)
9. Өткізгіштің көлденең қимасы артқан кезде кедергі өзгерісі
(кемиді)
10. Тізбек бөлігіне арналған Ом заңында ток күшіне кері
пропорционал болатын шама (кедергі)
11. Электролиз кезінде электродта бөлінген заттың массасының
формуласы ( m=kIt )

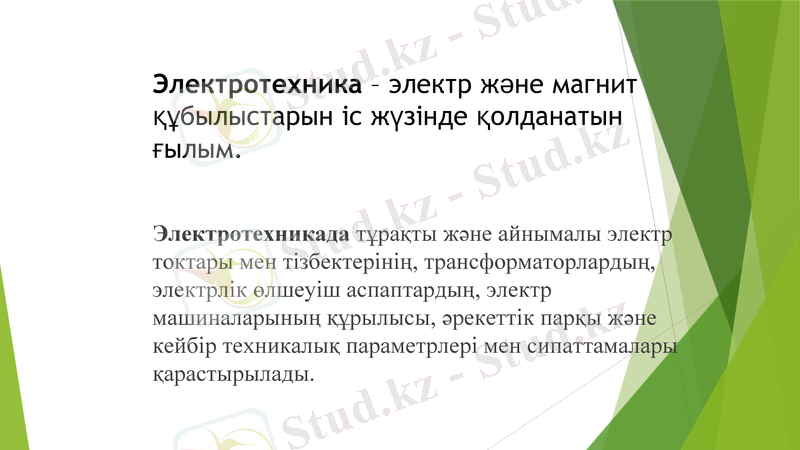

Электротехника – электр жəне
магнит құбылыстарын іс жүзінде
қолданатын ғылым.
Электротехникада тұрақты және айнымалы электр
токтары мен тізбектерінің, трансформаторлардың,
электрлік өлшеуіш аспаптардың, электр
машиналарының құрылысы, әрекеттік парқы және
кейбір техникалық параметрлері мен сипаттамалары
қарастырылады.

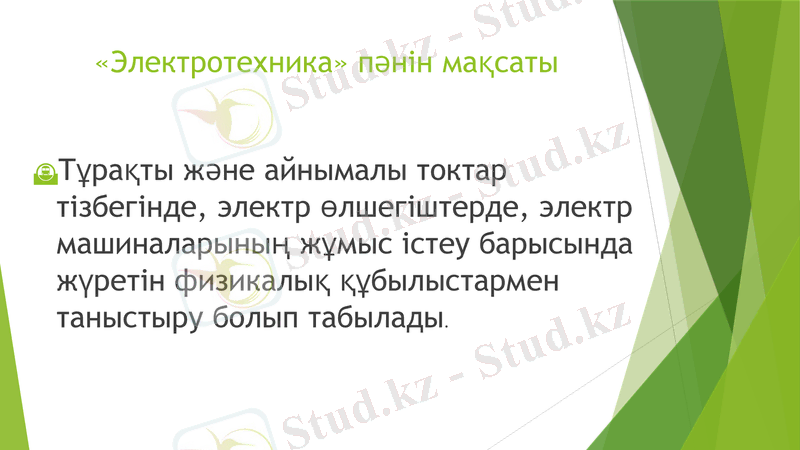

«Электротехника» пәнін мақсаты
Тұрақты және айнымалы токтар
тізбегінде, электр өлшегіштерде,
электр машиналарының жұмыс істеу
барысында жүретін физикалық
құбылыстармен таныстыру болып
табылады.

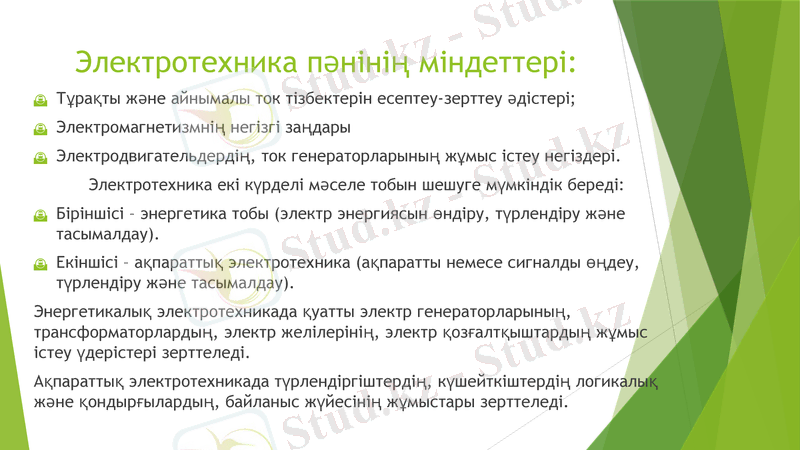

Электротехника пәнінің
міндеттері:
Тұрақты және айнымалы ток тізбектерін есептеу-зерттеу әдістері;
Электромагнетизмнің негізгі заңдары
Электродвигательдердің, ток генераторларының жұмыс істеу
негіздері.
Электротехника екі күрделі мәселе тобын шешуге мүмкіндік береді:
Біріншісі – энергетика тобы (электр энергиясын өндіру, түрлендіру
және тасымалдау).
Екіншісі – ақпараттық электротехника (ақпаратты немесе сигналды
өңдеу, түрлендіру және тасымалдау).
Энергетикалық электротехникада қуатты электр генераторларының,
трансформаторлардың, электр желілерінің, электр қозғалтқыштардың
жұмыс істеу үдерістері зерттеледі.
Ақпараттық электротехникада түрлендіргіштердің, күшейткіштердің
логикалық және қондырғылардың, байланыс жүйесінің жұмыстары
зерттеледі.

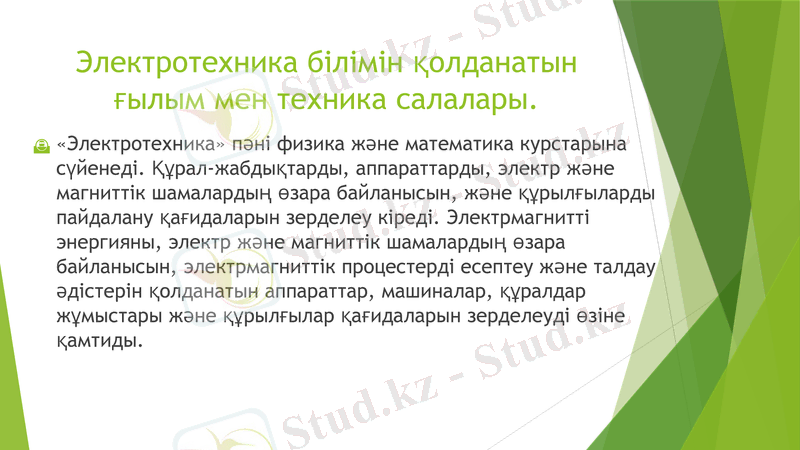

Электротехника білімін
қолданатын ғылым мен техника
салалары.
«Электротехника» пәні физика және математика
курстарына сүйенеді. Құрал-жабдықтарды,
аппараттарды, электр және магниттік шамалардың
өзара байланысын, және құрылғыларды пайдалану
қағидаларын зерделеу кіреді. Электрмагнитті
энергияны, электр және магниттік шамалардың өзара
байланысын, электрмагниттік процестерді есептеу
және талдау әдістерін қолданатын аппараттар,
машиналар, құралдар жұмыстары және құрылғылар
қағидаларын зерделеуді өзіне қамтиды.

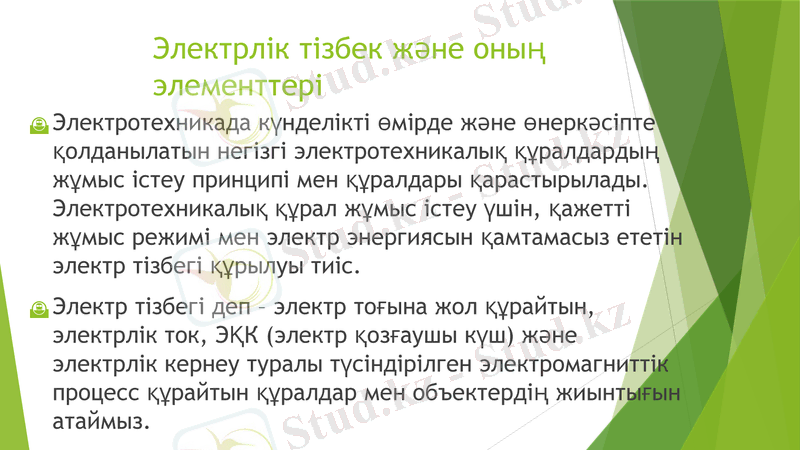

Электрлік тізбек және оның
элементтері
Электротехникада күнделікті өмірде және
өнеркәсіпте қолданылатын негізгі
электротехникалық құралдардың жұмыс істеу
принципі мен құралдары қарастырылады.
Электротехникалық құрал жұмыс істеу үшін,
қажетті жұмыс режимі мен электр энергиясын
қамтамасыз ететін электр тізбегі құрылуы тиіс.
Электр тізбегі деп – электр тоғына жол құрайтын,
электрлік ток, ЭҚК (электр қозғаушы күш) және
электрлік кернеу туралы түсіндірілген
электромагниттік процесс құрайтын құралдар мен
объектердің жиынтығын атаймыз.

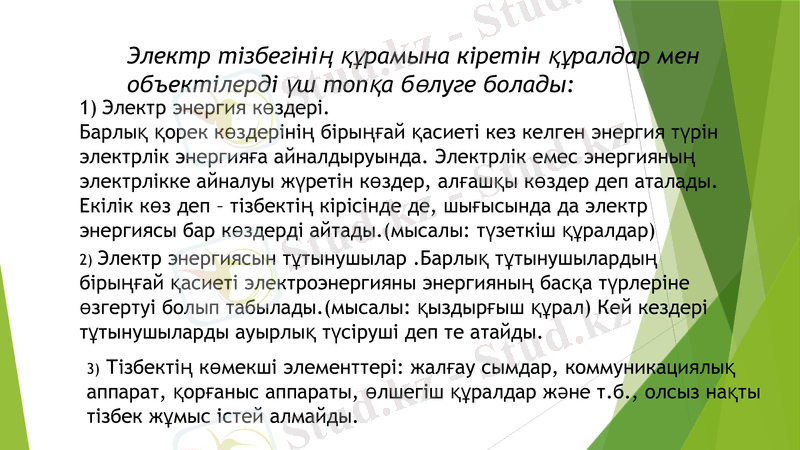

Электр тізбегінің құрамына кіретін құралдар
мен объектілерді үш топқа бөлуге болады:
1)Электр энергия көздері.
Барлық қорек көздерінің бірыңғай қасиеті кез келген энергия
түрін электрлік энергияға айналдыруында. Электрлік емес
энергияның электрлікке айналуы жүретін көздер, алғашқы
көздер деп аталады. Екілік көз деп – тізбектің кірісінде де,
шығысында да электр энергиясы бар көздерді айтады.
(мысалы: түзеткіш құралдар)
2) Электр энергиясын тұтынушылар .Барлық
тұтынушылардың бірыңғай қасиеті электроэнергияны
энергияның басқа түрлеріне өзгертуі болып табылады.
(мысалы: қыздырғыш құрал) Кей кездері тұтынушыларды
ауырлық түсіруші деп те атайды.
3) Тізбектің көмекші элементтері: жалғау сымдар,
коммуникациялық аппарат, қорғаныс аппараты, өлшегіш құралдар
және т.б., олсыз нақты тізбек жұмыс істей алмайды.

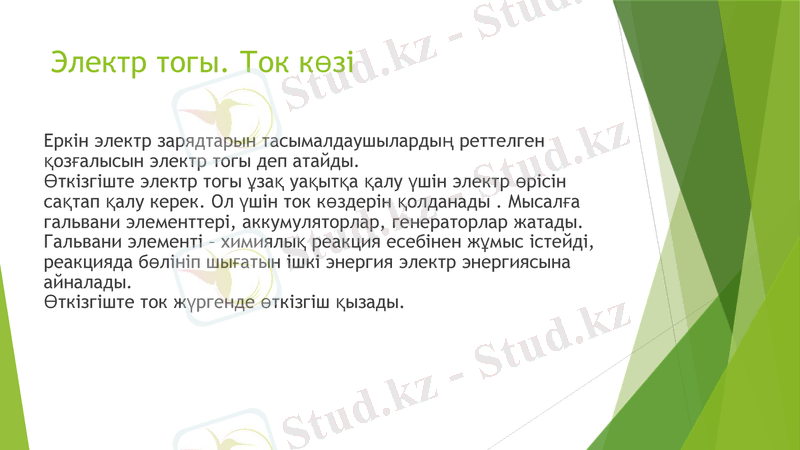

Электр тогы. Ток көзі
Еркін электр зарядтарын тасымалдаушылардың реттелген
қозғалысын электр тогы деп атайды.
Өткізгіште электр тогы ұзақ уақытқа қалу үшін электр өрісін
сақтап қалу керек. Ол үшін ток көздерін қолданады . Мысалға
гальвани элементтері, аккумуляторлар, генераторлар жатады.
Гальвани элементі – химиялық реакция есебінен жұмыс
істейді, реакцияда бөлініп шығатын ішкі энергия электр
энергиясына айналады.
Өткізгіште ток жүргенде өткізгіш қызады.

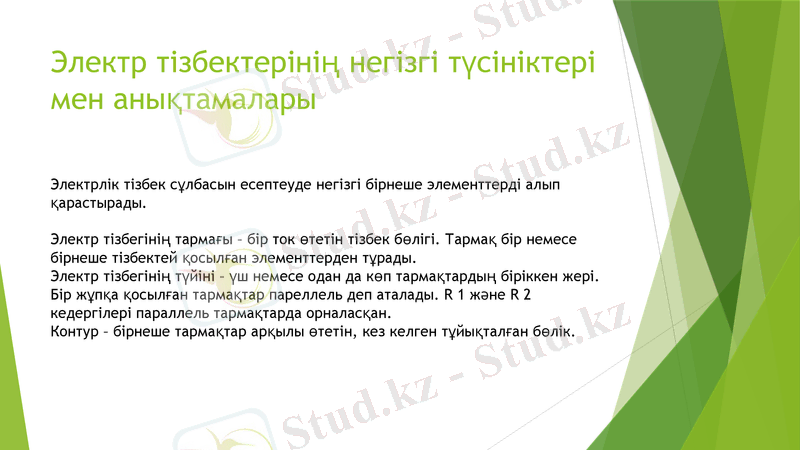

Электр тізбектерінің негізгі
түсініктері мен анықтамалары
Электрлік тізбек сұлбасын есептеуде негізгі бірнеше элементтерді
алып қарастырады.
Электр тізбегінің тармағы – бір ток өтетін тізбек бөлігі. Тармақ бір
немесе бірнеше тізбектей қосылған элементтерден тұрады.
Электр тізбегінің түйіні – үш немесе одан да көп тармақтардың
біріккен жері. Бір жұпқа қосылған тармақтар пареллель деп
аталады. R 1 және R 2 кедергілері параллель тармақтарда
орналасқан.
Контур – бірнеше тармақтар арқылы өтетін, кез келген тұйықталған
бөлік.

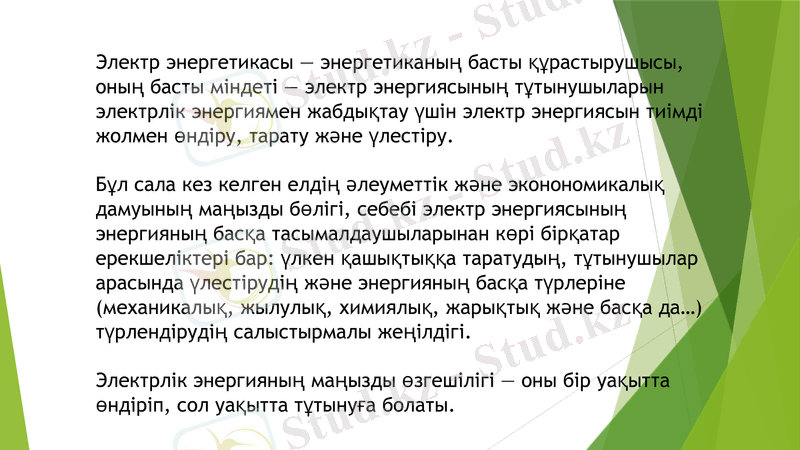

Электр энергетикасы — энергетиканың басты
құрастырушысы, оның басты міндеті — электр
энергиясының тұтынушыларын электрлік энергиямен
жабдықтау үшін электр энергиясын тиімді жолмен
өндіру, тарату және үлестіру.
Бұл сала кез келген елдің әлеуметтік және
эконономикалық дамуының маңызды бөлігі, себебі
электр энергиясының энергияның басқа
тасымалдаушыларынан көрі бірқатар ерекшеліктері бар:
үлкен қашықтыққа таратудың, тұтынушылар арасында
үлестірудің және энергияның басқа түрлеріне
(механикалық, жылулық, химиялық, жарықтық және
басқа да…) түрлендірудің салыстырмалы жеңілдігі.
Электрлік энергияның маңызды өзгешілігі — оны бір
Электр энергетикасы — энергетиканың басты
құрастырушысы, оның басты міндеті — электр
энергиясының тұтынушыларын электрлік энергиямен
жабдықтау үшін электр энергиясын тиімді жомен өндіру,
тарату және үлестіру.
Бұл сала кез келген елдің әлеуметтік және
эконономикалық дамуының маңызды бөлігі, себебі
электр энергиясының энергияның басқа
тасымалдаушыларынан көрі бірқатар ерекшеліктері бар:
үлкен қашықтыққа таратудың, тұтынушылар арасында
үлестірудің және энергияның басқа түрлеріне
(механикалық, жылулық, химиялық, жарықтық және
басқа да…) түрлендірудің салыстырмалы жеңілдігі.
Электрлік энергияның маңызды өзгешілігі — оны бір
