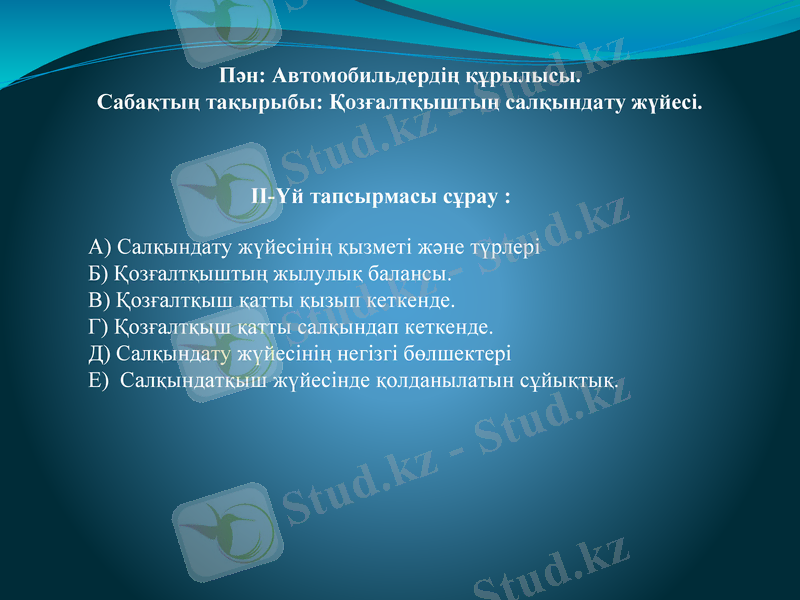

Пән: Автомобильдердің құрылысы.
Сабақтың тақырыбы: Қозғалтқыштың салқындату жүйесі.

II-Үй тапсырмасы cұрау :

А) Салқындату жүйесінің қызметі және түрлері
Б) Қозғалтқыштың жылулық балансы.
В) Қозғалтқыш қатты қызып кеткенде.
Г) Қозғалтқыш қатты салқындап кеткенде.
Д) Салқындату жүйесінің негізгі бөлшектері
Е) Салқындатқыш жүйесінде қолданылатын сұйықтық.

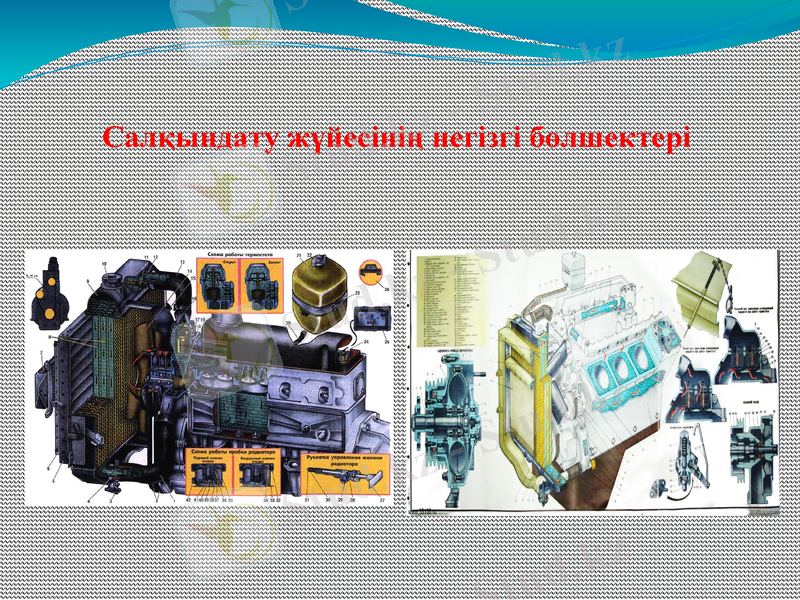

Салқындату жүйесінің негізгі бөлшектері

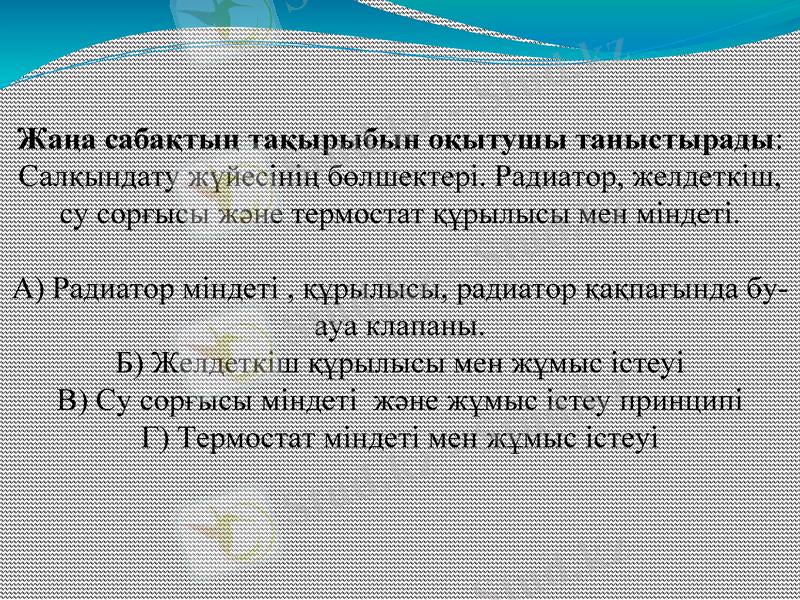

Жаңа сабақтың тақырыбын оқытушы таныстырады:
Салқындату жүйесінің бөлшектері. Радиатор, желдеткіш,
су сорғысы және термостат құрылысы мен міндеті.

А) Радиатор міндеті , құрылысы, радиатор қақпағында бу-
ауа клапаны.
Б) Желдеткіш құрылысы мен жұмыс істеуі
В) Су сорғысы міндеті және жұмыс істеу принципі
Г) Термостат міндеті мен жұмыс істеуі

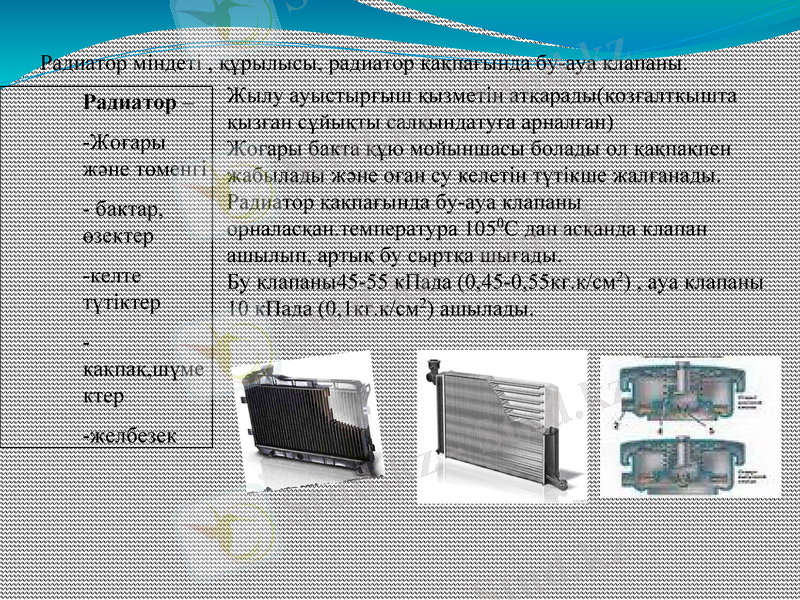

Радиатор міндеті , құрылысы, радиатор қақпағында бу-ауа клапаны.
Радиатор – Жылу ауыстырғыш қызметін атқарады(қозғалтқышта
қызған сұйықты салқындатуға арналған)
-Жоғары Жоғары бакта құю мойыншасы болады ол қақпақпен
және төменгі жабылады және оған су келетін түтікше жалғанады.
Радиатор қақпағында бу-ауа клапаны
- бактар, орналасқан.температура 1050С дан асқанда клапан
өзектер ашылып, артық бу сыртқа шығады.
Бу клапаны45-55 кПада (0,45-0,55кг.к/см2) , ауа клапаны 10
-келте кПада (0,1кг.к/см2) ашылады.
түтіктер

-
қақпақ,шүме
ктер

-желбезек

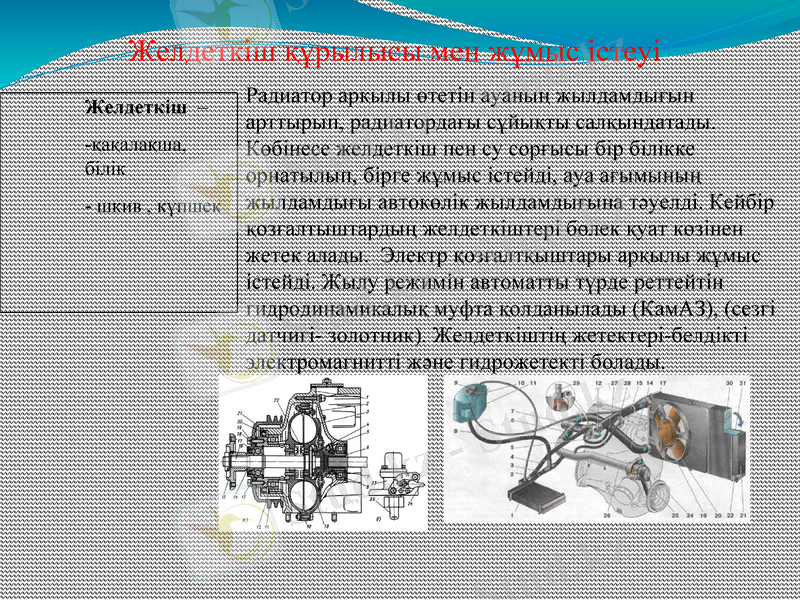

Желдеткіш құрылысы мен жұмыс істеуі
Желдеткіш – Радиатор арқылы өтетін ауаның жылдамдығын
арттырып, радиатордағы сұйықты салқындатады.
-қақалақша, Көбінесе желдеткіш пен су сорғысы бір білікке
білік орнатылып, бірге жұмыс істейді, ауа ағымының
жылдамдығы автокөлік жылдамдығына тәуелді. Кейбір
- шкив , күпшек қозғалтыштардың желдеткіштері бөлек қуат көзінен
жетек алады. Электр қозғалтқыштары арқылы жұмыс
істейді. Жылу режимін автоматты түрде реттейтін
гидродинамикалық муфта қолданылады (КамАЗ), (сезгі
датчигі- золотник). Желдеткіштің жетектері-белдікті
электромагнитті және гидрожетекті болады.

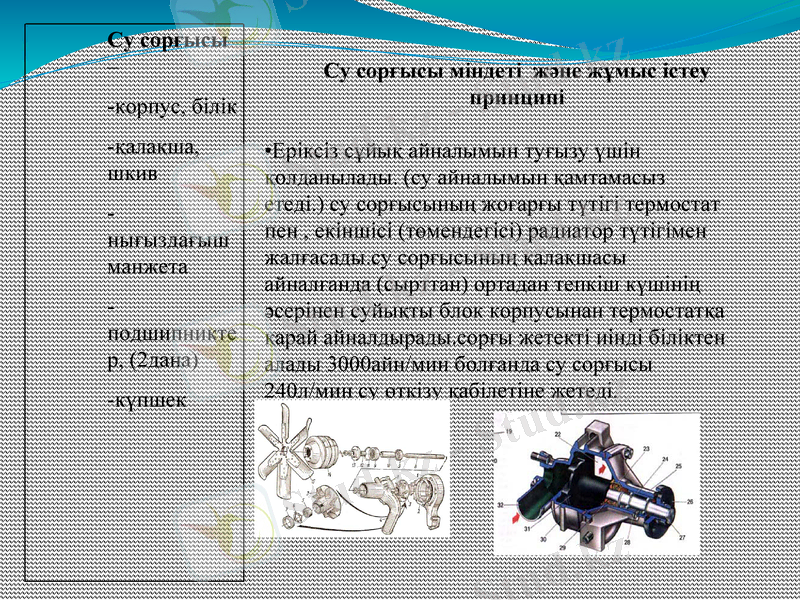

Су сорғысы
– Су сорғысы міндеті және жұмыс істеу
принципі
-корпус, білік
•Еріксіз сұйық айналымын туғызу үшін
-қалақша,
қолданылады. (су айналымын қамтамасыз
шкив
етеді.) су сорғысының жоғарғы түтігі термостат
- пен , екіншісі (төмендегісі) радиатор түтігімен
нығыздағыш жалғасады.су сорғысының қалақшасы
манжета айналғанда (сырттан) ортадан тепкіш күшінің
әсерінен суйықты блок корпусынан термостатқа
- қарай айналдырады.сорғы жетекті иінді біліктен
подшипникте алады 3000айн/мин болғанда су сорғысы
р, (2дана) 240л/мин су өткізу қабілетіне жетеді.

-күпшек

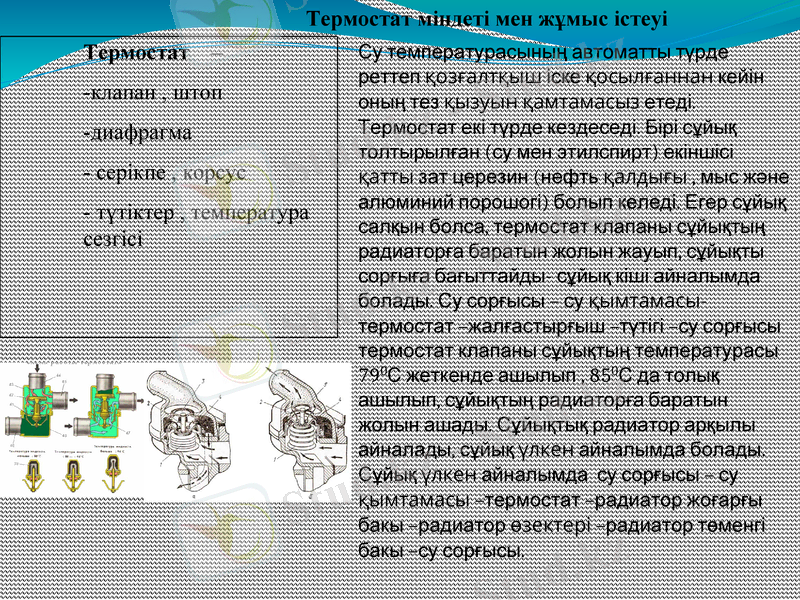

Су температурасының
Термостат міндеті мен жұмысавтоматты
істеуі түрде
реттеп қозғалтқыш іске қосылғаннан
Термостат – кейін оның тез қызуын қамтамасыз
етеді. Термостат екі түрде кездеседі.
-клапан , штоп Бірі сұйық толтырылған (су мен
этилспирт) екіншісі қатты зат церезин
-диафрагма (нефть қалдығы , мыс және алюминий
порошогі) болып келеді. Егер сұйық
- серікпе , корсус салқын болса, термостат клапаны
сұйықтың радиаторға баратын жолын
- түтіктер , температура жауып, сұйықты сорғыға бағыттайды-
сезгісі сұйық кіші айналымда болады. Су
сорғысы – су қымтамасы-термостат –
жалғастырғыш –түтігі –су сорғысы
термостат клапаны сұйықтың
температурасы 790С жеткенде
ашылып , 850С да толық ашылып,
сұйықтың радиаторға баратын жолын
ашады. Сұйықтық радиатор арқылы
айналады, сұйық үлкен айналымда
болады. Сұйық үлкен айналымда су
сорғысы – су қымтамасы –термостат –
радиатор жоғарғы бакы –радиатор
өзектері –радиатор төменгі бакы –су
сорғысы.

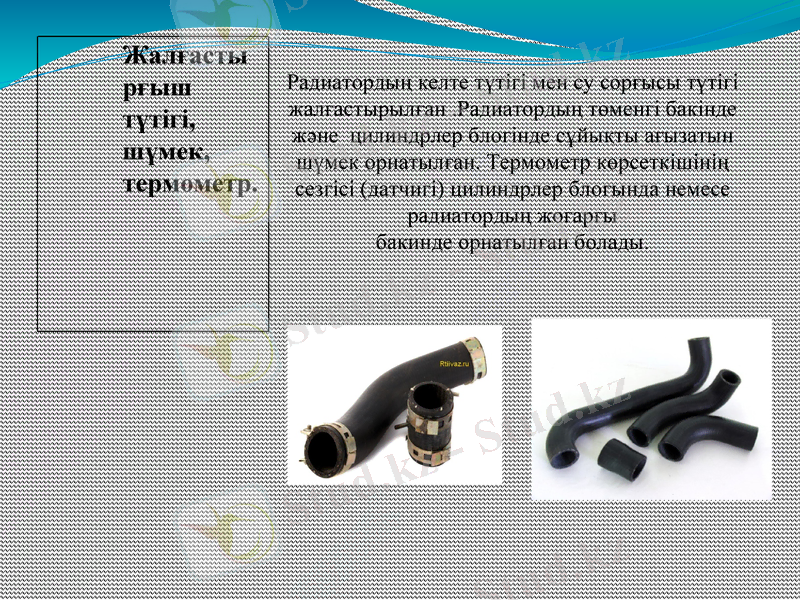

Жалғастыр
ғыш түтігі, Радиатордың келте түтігі мен су сорғысы түтігі
шүмек, жалғастырылған .Радиатордың
термометр. төменгі бакінде және цилиндрлер блогінде
сұйықты ағызатын шүмек орнатылған. Термометр
көрсеткішінің сезгісі (датчигі) цилиндрлер
блогында немесе радиатордың жоғарғы
бакинде орнатылған болады.

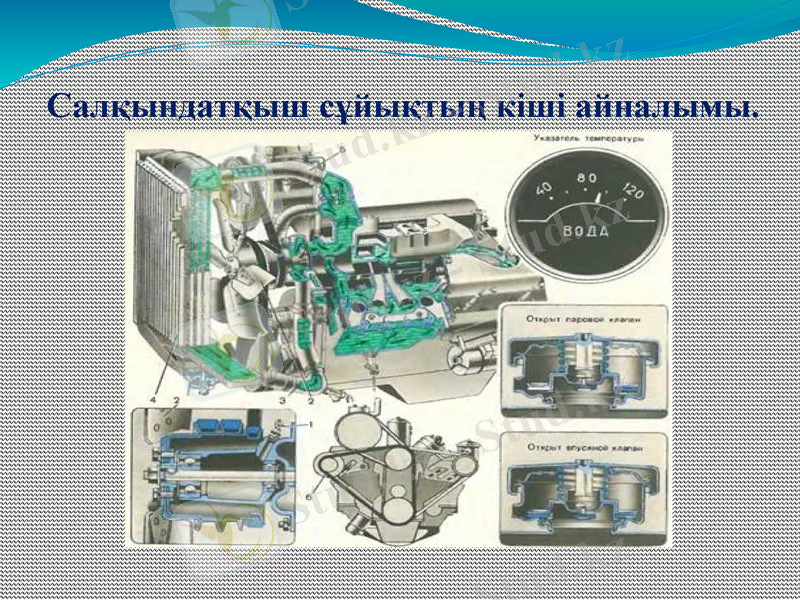

Салқындатқыш сұйықтың кіші айналымы.

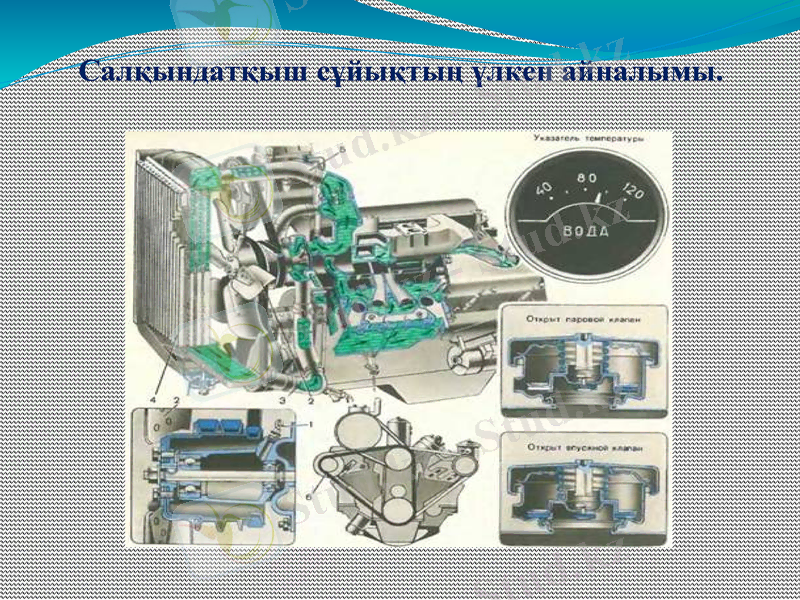

Салқындатқыш сұйықтың үлкен айналымы.

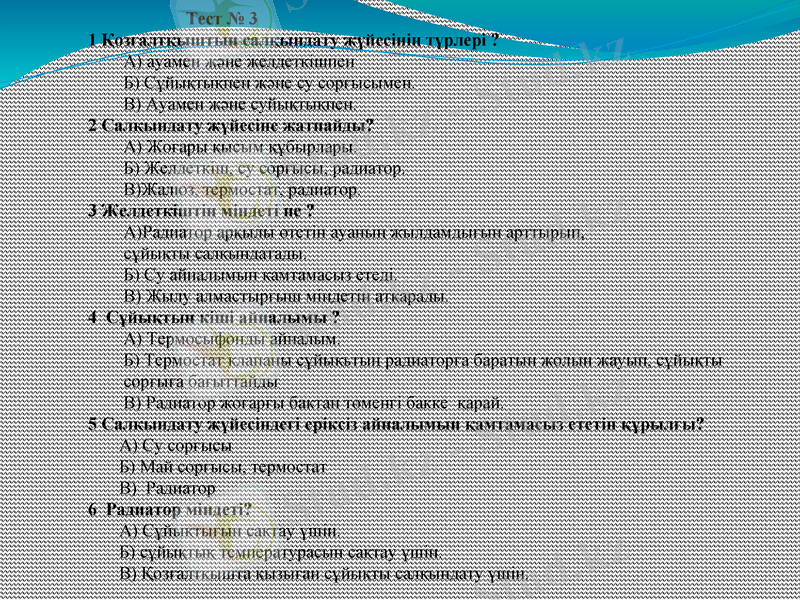

Тест № 3
1 Қозғалтқыштың салқындату жүйесінің түрлері ?
А) ауамен және желдеткішпен
Б) Сұйықтықпен және су сорғысымен.
В) Ауамен және суйықтықпен.
2 Cалқындату жүйесіне жатпайды?
А) Жоғары қысым құбырлары.
Б) Желдеткіш, су сорғысы, радиатор.
В)Жалюз, термостат, радиатор.
3 Желдеткіштің міндеті не ?
А)Радиатор арқылы өтетін ауаның жылдамдығын арттырып,
сұйықты салқындатады.
Б) Су айналымын қамтамасыз етеді.
В) Жылу алмастырғыш міндетін атқарады.
4 Сұйықтың кіші айналымы ?
А) Термосыфонды айналым.
Б) Термостат клапаны сұйықьтың радиаторға баратын жолын жауып, сұйықты
сорғыға бағыттайды
В) Радиатор жоғарғы бактан төменгі бакке қарай.
5 Салқындату жүйесіндегі еріксіз айналымын қамтамасыз ететін құрылғы?
А) Су сорғысы
Б) Май сорғысы, термостат
В) Радиатор
6 Радиатор міндеті?
А) Сұйықтығын сақтау үшін.
Б) сұйықтық температурасын сақтау үшін.
В) Қозғалтқышта қызыған сұйықты салқындату үшін.

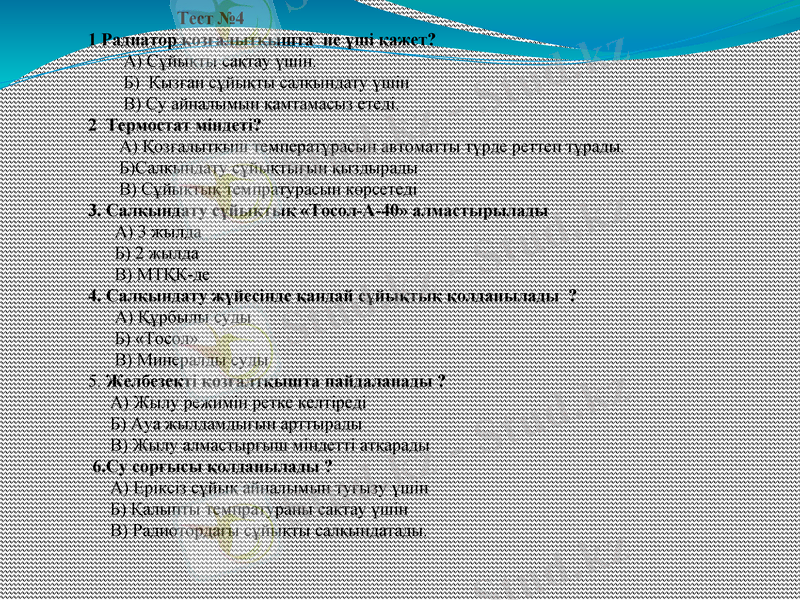

Тест №4
1 Радиатор қозғалытқышта не үші қажет?
А) Сұйықты сақтау үшін.
Б) Қызған сұйықты салқындату үшін
В) Су айналымын қамтамасыз етеді.
2 Термостат міндеті?
А) Қозғалытқыш температұрасын автоматты түрде реттеп тұрады.
Б)Салқындату сұйықтығын қыздырады
В) Сұйықтық темпратурасын көрсетеді
3. Салқындату сұйықтық «Тосол-А-40» алмастырылады
А) 3 жылда
Б) 2 жылда
В) МТҚК-де
4. Салқындату жүйесінде қандай сұйықтық қолданылады ?
А) Құрбылы суды
Б) «Тосол»
В) Минералды суды
5. Желбезекті қозғалтқышта пайдаланады ?
А) Жылу режимін ретке келтіреді
Б) Ауа жылдамдығын арттырады
В) Жылу алмастырғыш міндетті атқарады
6.Су сорғысы қолданылады ?
А) Еріксіз сұйық айналымын туғызу үшін
Б) Қалыпты темпратураны сақтау үшін
В) Радиотордағы сұйықты салқындатады.
VІІІ- үйге тапсырма беру: конспект және кітаптан оқып келу.

П.Жүнісбеков Автокөліктің құрылысы және пайдаланылуы. 68 бет
М.Дартаев Автокөліктің теориясы мен құрылысы 156 бет

А) Радиатор міндеті, құрылысы , бу – ауа клапаны
Б) Желдеткіш құрылысы мен жұмыс істеуі
В) Су сорғысы міндеті, құрылысы және жұмыс істеу принципі
Г) Термостат міндеті мен жұмыс істеуі
Д) Салқындатқыш сұйықтың кіші айналымы.
Е) Салқындатқыш сұйықтың үлкен айналымы.
